实验一MAPGIS界面认识

MAPGIS综合报告目录一、实验目的 (02)二、实验过程1.MapGIS 栅格图像配准 (03)2. 图像二值化 (05)3. MapGIS 矢量化 (06)4. 图形编辑 (11)5. 属性编辑 (19)6. 图文互查 (21)7. 对说获得的数据进行利用和分析 (24)8. 自定义制图符号 (31)9. 输出不同比例尺地图 (35)三、实验总结 (41)MAPGIS实验综合报告一、实验目的。

MAPGIS是通用的工具型地理信息系统软件，具有强大的空间数据的图形显示、各类地图制图的制作功能，作为个来数学信息的可视化转换工具，可以讲数字形式的地理信息以直观的图形形式在屏幕上显示，能自动进行线段跟踪、结点平差、线段接点裁剪与延伸，多边形拓扑结构的自动生成，还可以消除图幅之间元的街边误差，为地学信息的综合分析提供了一个理想的桌面式地理信息系统。

所以，在将图矢量化时应用MAPGIS软件是十分便捷的，同时综合了此软件的基础操作和方法，能培养我们的自出探究能力和中和分析能力。

对于我们来说这是我们以后能熟练运用MAPGIS的开始，路还很长，我们需要不断的摸索、不断的钻研才能完全掌握它。

下面针对这一次的实验成果中来谈一谈如何运用MAPGIS。

二、实验过程。

1.MapGIS 栅格图像配准1.1装载图像1.1.1准备工作使用纸质地图，在扫描仪中扫描为图像1.1.2打开MAPGIS“图像处理”——“图像分析”如图1.1.2-1所示如图1.1.2-11.1.3在点击图像分析模块的菜单“文件”-> “数据输入”，将其他栅格图像（mpg，jpg ，tif 等）转换为MapGIS 的栅格图像格式（.msi ），选转换数据类型，点击“添加文件”，添加要转换的文件到转换文件表中，然后点击“转换即可。

1.2图像校正1.2.1在“图像分析”菜单中，打开已经转换好的文件，进行文件的校正如图1.2.1-1。

如图1.2.1-11.2.2 打开菜单【镶嵌融合】下的“编辑模式1”，“校正预览”和“控制点息”。

地质工程系MAPGIS 实验报告1 实验报告实验名称：编辑线属性：编辑线属性实验对象：线的属性：线的属性实验目的：修改，连接某物属性用Excel 输出线（或点，面）的属性数据输出线（或点，面）的属性数据实验步骤：一、修改线属性：具体步骤：具体步骤：1.在修改之前，要将线层勾上，即：2.单击“线编辑”中“参数编辑”中的“编辑线属性结构”得下表：单击“线编辑”中“参数编辑”中的“编辑线属性结构”得下表：在各个框中填写好字段名称，如：“长度”，单击“Enter ”，得：，得：在上话框中选择恰当的字段类型，如：“双精度型”，单击“OK OK””,然后，设置“字段长度”，和“小数位数”（在每一次输入完成后，就点击“Enter ”）；在所有输入完后，也需要“Enter ”，使其移至下一个，在单击“OK ”。

3.单击“线编辑”中“参数编辑”中的“修改线属性”，接着，点击要修改属性的线：，接着，点击要修改属性的线：。

就这样，多编辑几条线的属性。

编辑好之后，单击“Y es”。

就这样，多编辑几条线的属性。

二、增加线属性表：单击主菜单中“库管理”中的“属性库管理”；打开界面后，选择菜单栏的“文件”——“装入线文件”打开界面后，选择菜单栏的“文件”——“装入线文件”线文件转入后：线文件转入后：1.增加属性类别：增加属性类别：在弹出的窗口中单击菜单栏中“属性”中的“新建表格”，在弹出的话框中编辑，其与ID””）“编辑属性结构”的操作类似。

（注意：为了下面的属性连接，序号1中第一项要填“ID完成后单击“OK”。

2.编辑新增的属性：编辑新增的属性：在编辑时，输入后单击“Enter”3.连接河属性表和河属性：连接河属性表和河属性：先关闭所有编辑窗口，先关闭所有编辑窗口，接着单击接着单击接着单击 “属性”中“连接中“连接 属性”，在弹出的对话框中设置成如下，在弹出的对话框中设置成如下 图：图：单击“确定”；之后单击之后单击“文件”“文件”中的中的“装入线文件”“装入线文件”，在弹出的对话框中选择在弹出的对话框中选择“单线河”“单线河”单击“打开”，得下图，于是，将其保存。

地理信息系统实习报告姓名：小小信息工程学院信息工程系2013年6月目录1．教学实习目的————————————————————1 2．教学实习内容————————————————————1 3．教学实习操作步骤及结果展示—————————————1 4．了解模块——————————————————————1 5．MAPGIS矢量化————————————————————2 6．地图投影转换————————————————————3 7．栅格分析——————————————————————6 8．矢量分析——————————————————————8 9．网络分析——————————————————————9 10．DEM分析——————————————————————12 11．统计分析—————————————————————18 12．综合应用分析———————————————————19 13．心得体会—————————————————————241、教学实习目的本教学实习在于让学生了解MAPGIS软件各功能模块，熟悉界面环境，掌握MAPGIS 的主要功能操作，加深对地理信息系统概念的理解，提高动手能力，培养对问题的独立思考和解决问题的能力。

2、教学实习内容1、熟悉MAPGIS功能模块2、MAPGIS矢量化3、地图投影转换4、栅格分析5、矢量分析6、网络分析7、DEM分析8、统计分析9、综合应用10、综合分析3、教学实习操作步骤及结果展示1、了解模块MAPGIS总共划分为五大功能模块：图形处理模块、库管理模块、空间分析模块、《地理信息系统应用技术》教案，图象处理模块和实用服务模块。

1.图形处理模块图形处理模块主要管理着MAPGIS的数据采集、处理、编辑和输出，在图形处理系统中总共有数字测图、输入编辑、输出、文件转换和升级五个功能模块，其各功能模块可实现相应功能。

2.库管理模块库管理模块是MAPGIS对属性数据、空间数据和影像数据统一管理、处理、编辑的工作环境，它包括数据库管理、属性库管理、地图库管理和影像库管理四个功能模块。

实验一MAPGIS界面认识日期周次星期学时 2一、实验目的与要求1．掌握MAPGIS 6.6系统参数设置。

2．掌握输入编辑系统的各窗口操作。

3．了解文件的编辑、处理方法。

4．了解输入编辑系统的菜单项和工具栏二、实验准备实验数据：本实验数据保存于文件夹Exercise-01中。

三、实验步骤与内容1．将实验数据复制，粘贴至各自文件夹内。

2．尝试通过桌面快捷方式和程序组中MAPGIS命令启动MAPGIS 主菜单。

3．单击MAPGIS主菜单中的“系统设置”按钮，完成系统参数的设置。

4．将Exercise01文件下的所有内容复制，并粘贴于所创建的“实验一”文件夹内。

5．双击文件夹内的“工程文件.MPJ”文件。

系统将启动“输入编辑”子系统并调入相应文件。

6．在工作台窗口单击鼠标右键弹出菜单，注意观察其结构和组成，有哪些命令。

7．界面中的右边窗口（图形编辑窗口）中点击鼠标右键，在弹出的快捷菜单中选择“更新窗口”，此时会发生什么现象？若同样在此窗口点击鼠标右键，在弹出的快捷菜单中选择“复位窗口”，此时会发生什么现象？等图形全部调入后，点击鼠标右键选择“放大窗口”、“缩小窗口”等窗口命令，尝试放大或缩小图形，除了这些窗口命令外，系统还哪些窗口命令，这些起什么作用？请尝试操作，注意观察图形会有什么变化。

8．在图形编辑窗口中单击鼠标右键打开工具箱，尝试工具箱中工具使用。

9．在编辑子系统界面左边窗口（工作台）中观察文件状态：打开、关闭、编辑状态。

并在右边的图形窗口中点击鼠标右键，在弹出的快捷菜单中选择“更新窗口”，观察效果。

10．打开“设置”菜单，在此菜单中选择“修改目录环境”命令重新进入“系统设置”界面，在此界面中将矢量字库目录指向各自“实验一”中的“CLIB2006年”，同时将系统库目录指向“实验一”文件中的“5wslib2006年”，设置完毕后点击“确定”按钮退出“系统设置”。

11．若希望单独打开文件中的“LEHZL01J.WL”文件，应该怎么办？另除了双击“sjc-gsm m”打开工程文件外，还可以通过怎样的方式打开此工程文件？12．输入编辑子系统的菜单栏有哪些菜单选项？每个选项下的命令从字面理解其主要完成什么样的工作？四、实验报告要求将提出问题的答案或在进行上述操作过程中出现的问题，以文字的方式表述出来保存并上交教师所指定的文件夹。

MAPGIS实习报告学生姓名：戴学号：2012200501班级：1220501专业：测绘工程指导教师：刘波实习时间：目录一、实习目的 (1)二、实习要求 (1)三、实习时间和地点 (1)四、实习内容 (1)五、MapGIS软件操作步骤 (1)5.1MapGIS空间数据采集 (1)5.2图形拓扑造区及区的矢量化 (3)5.3图形裁剪 (4)5.4属性赋值 (6)5.5属性数据的检查与修改 (10)5.6空间分析 (15)六、实习体会 (19)一、实习目的GIS教学实习课程开设的作用是进一步加深学生对GIS原理课程的理解与认识。

二、实习要求1、了解GIS数据库的组成和数据要求通过该教学实习，学生应了解GIS硬件组成；2、掌握利用GIS软件进行GIS数据库建设的内容（流程）和工作方法掌握GIS 软件的功能与操作方法，包括地图数字化输入、属性库管理、空间分析等三大部分。

三、实习时间和地点时间：2014.9.16-10.7；地点：核工楼410。

四、实习内容利用MapGIS软件进行空间基础数据采集、属性赋值的工作流程和工作内容，具体包括：格和矢量数据之间相互转换的方法，熟练操作MapGIS软件。

（1）图形实体的数字化处理掌握利用MapGIS的基本操作，制作图例版，建立点、线、面文件并对图形实体进行数字化处理，包括点和线数据的空间信息录入所给的图文件进行矢量化，也包括工程文件的裁剪。

（2）图形实体的属性数据的赋值根据应用需要，对建立的点、线、面数据文件属性结构进行设置，并录入属性数据。

（3）属性的检查利用mapgis软件提供的SQL语句，采用交、并、与等预算交叉来对属性进行查询。

（4）空间分析到MapGIS空间分析模块，对GIS常用的空间分析功能进行操作，如叠置分析、缓冲区查询和分析等操作。

五、MapGIS软件操作步骤5.1MapGIS空间数据采集1、工程通过图形编辑子系统的主界面，既可以新建工程，又可以打开已存在的工程。

第一章 MAPGIS基础知识1.1 MAPGIS介绍1、MAPGIS介绍MAPGIS是武汉中地信息工程有限公司研制的具有自主版权的大型基础地理信息系统软件平台。

它是集当代最先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学于一体的大型智能软件系统、是集数字制图、数据库管理和空间分析为一体的空间信息系统。

MAPGIS已连续6年获得国家科技部组织的国产GIS软件平台测评的第一名，2002年还获得了国家科技进步二等奖。

MAPGIS 广泛适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业。

MAPGIS属于矢量数据结构GIS平台，其主要功能优势有：（1）将空间数据数字化输入、编辑、拓扑一体化。

（2）具有强大的制图功能、包括各种专题图图例符号的制作较其他软件方便、灵活。

（3）基本上具备GIS方方面面的分析功能。

2、 GIS的软件由于GIS应用受到广泛的重视，各种 GIS软件平台纷纷涌现，据不完全统计目前有近500种。

各种GIS软件厂商在GIS功能方面都在不断创新、相互包容。

大多数著名的商业遥感图像软件都汲取了GIS的功能，而一些 GIS软件如Arc/Info也都汲取图像虚拟可视化技术。

为了更好地使广大用户对不同平台软件功能进行了解，一些国家机构还专门对各种软件进行测试，我国也多次对优秀国产软件进行测评。

总体来说，各种软件各有千秋，互为补充，目前市面上用户使用较多的软件平台有Arc/Info、Mapinfo、MAPGIS等软件。

1. Arc/Info软件Arc/Info是由美国环境系统研究所开发的，是目前世界上使用最多的商业化软件之一。

Arc/Info是以矢量数据结构为主体的GIS系统，它是通过关系数据库管理属性数据。

2. Mapinfo软件Mapinfo是美国MAPINFO公司推出的适用于不同平台的GIS系统，在PC桌面平台上其占有相当大的市场。

Mapinfo是以矢量数据结构为主体的GIS平台，对空间数据管理采用无拓扑矢量结构，具有强大的符合工业界数据库标准的管理系统，在城市规划、行政管理等方面得到广泛应用。

地学计算机制图（MAPGis）实验课指导书目录实验一 MAPGIS软件安装和运行环境配置及数据格式转换························································实验二图框生成·····························································································································实验三栅格图像校正·····················································································································实验四地质图矢量化——点图元编辑·························································································实验四矢量化——线图元编辑······································································································实验四地质图矢量化——区图元编辑·························································································实验五拓扑造区·····························································································································实验六数据导入·····························································································································实验七图形剪裁·························································································································实验八误差校正·····························································································································实验九地图投影及其变换·············································································································实验十 MAPGIS地图库建立与管理································································································实验一 MAPGIS软件安装和运行环境配置及数据格式转换一、实验目的1. 熟悉MAPGIS的基本功能和软件安装的基本步骤;2. 掌握MAPGIS工作环境配置方法和步骤。

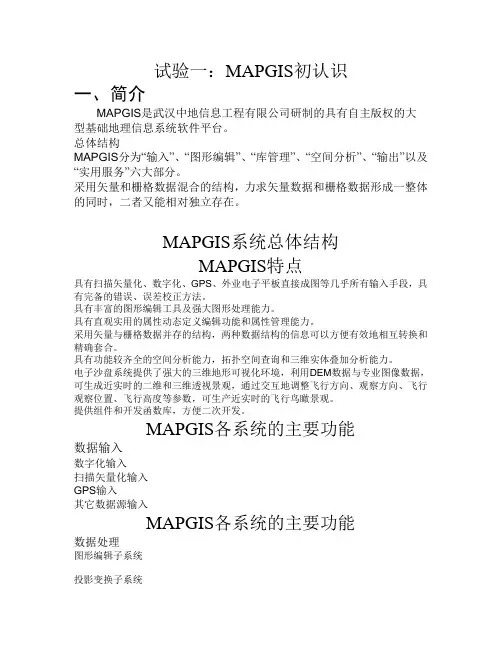

试验一：MAPGIS初认识一、简介MAPGIS是武汉中地信息工程有限公司研制的具有自主版权的大型基础地理信息系统软件平台。

总体结构MAPGIS分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分。

采用矢量和栅格数据混合的结构，力求矢量数据和栅格数据形成一整体的同时，二者又能相对独立存在。

MAPGIS系统总体结构MAPGIS特点具有扫描矢量化、数字化、GPS、外业电子平板直接成图等几乎所有输入手段，具有完备的错误、误差校正方法。

具有丰富的图形编辑工具及强大图形处理能力。

具有直观实用的属性动态定义编辑功能和属性管理能力。

采用矢量与栅格数据并存的结构，两种数据结构的信息可以方便有效地相互转换和精确套合。

具有功能较齐全的空间分析能力，拓扑空间查询和三维实体叠加分析能力。

电子沙盘系统提供了强大的三维地形可视化环境，利用DEM数据与专业图像数据，可生成近实时的二维和三维透视景观，通过交互地调整飞行方向、观察方向、飞行观察位置、飞行高度等参数，可生产近实时的飞行鸟瞰景观。

提供组件和开发函数库，方便二次开发。

MAPGIS各系统的主要功能数据输入数字化输入扫描矢量化输入GPS输入其它数据源输入MAPGIS各系统的主要功能数据处理图形编辑子系统投影变换子系统误差校正子系统镶嵌配准子系统符号库编辑子系统MAPGIS各系统的主要功能MAPGIS数据库管理地图库管理子系统属性库管理子系统影像库管理子系统MAPGIS各系统的主要功能空间分析矢量空间分析子系统数字高程模型子系统网络分析子系统图像分析子系统电子沙盘系统MAPGIS各系统的主要功能数据输出输出子系统报表定义输出系统数据转换系统MAPGIS文件类型文件概述点和点文件点是地图数据中点状物的统称，是由一个控制点决定其位置的符号或注释。

所有的点图元数据都保存在点文件(*.WT)中。

线和线文件线是地图中线状物的统称。

MAPGIS将各种线型以线为单位作为线图元来编辑。

M A P G I S操作基础实验一 MAPGIS操作基础一、系统库目录设置要打开顺利打开MAPGIS图件，先要激活虚拟狗，然后设置好系统库目录。

二、文件管理与编辑（1）MAPGIS文件类型*.WL MapGis线文件点文件包括文字注记、符号等。

文字注记称为注释，符号称为子图，注释和子图统称为点图元。

*. WT MapGis点文件线和线文件线是地图中线状物的统称。

*. WP MapGis区文件区通常也称作面，它是由首尾相连的弧段组成的封闭图形，并以颜色和花纹图案填充封闭图形所形成的一个区域。

文件默认存储位置（2）文件编辑新建——处于编辑状态——编辑（点、线、区编辑）（3）MAPGIS 功能键（快捷键） F5：放大； F6：移动； F7：缩小； F8 ：手工加工； F9：退点（撤销） F11：改变跟踪方向； F12：捕捉线头（寻找线的中间）Ctrl+鼠标右键：自线相接（闭合），按右键结束作；Shift+鼠标右键：异线相接（闭合）。

当从一条线上找结点时，可先用输入线，再按F12键寻找最近点来生成新的结点。

（4）区参数修改因为我们所用的实验数据是1：1万的乡镇现状图（二调图），如果不修改区属性里面的图案高度和图案宽度，每次使用数据的速度就很慢，所以首先要调整修改区属性里面的图案高度和图案宽度。

步骤为：（1）打开数据工程——让乡镇.wp处于编辑状态；（2）区编辑——统改参数——统改参数区参数；（3）在替换结果里面，图案高度和图案宽度分别填写1000，确定，OK。

三、工程裁减（如裁减分乡镇图）第一步：新建一完整的“工程裁减框”区文件（注意这里的裁减框不是线或者仅弧段围成的框，而是一个完整的区，具体方法参照“矢量化的基本流程”中的“输入区”部分）；第二步：选中裁减框区文件，右键“保存项目”并“删除项目”；第三步：单击“其它”菜单下的“工程裁减”命令，系统弹出一对话框，如右图，“选择裁减文件的存放目录”后，单击“确定”按钮；注意点：1）裁减后的结果文件不要和原文件存在同一个文件夹下，否则结果文件会将原文件覆盖掉；2）系统弹出“工程裁减”对话框，如图：3）依次单击“添加全部”、“选择全部”、“生成被裁工程”按钮，裁减类型为“内裁”，若空间拓扑关系正确，裁减方式为“拓扑裁减”，不正确裁减方式为“制图裁减”；4）裁减后的工程重新命名为“tp.MPJ”，并单击“参数应用”按钮；单击“装入裁减框”按钮，将第一步做的“cjk.wp”装入，单击“开始裁减”按钮即可，裁减后的文件会在右边窗口中显示；注意：用MAPGIS做工程裁减（乡镇裁减）时，有时效果不太好，因为MAPGIS的区文件中，有大量的弧段，会影响结果（容易掉区）。

mapgis软件实习报告精篇三篇篇一：mapgis实训实习报告实习是每一个大学毕业生必须拥有的一段经历，他使我们在实践中了解社会，让我们学到了很多在课堂上根本就学不到的知识,也打开了视野，长了见识，为我们以后进一步走向社会打下坚实的基础，实习是我们把学到的理论知识应用在实践中的一次尝试。

在实习当中，也发现了很多以前所忽略的东西，有让人愉快的，也有让人不那愉快的。

这更让我体会到，如果将我们在大学里所学的知识与更多的实践结合在一起，用实践来检验真理，使一个专科生具备较强的处理基本实务的能力与比较系统的专业知识，这才是我们学习与实习的真正目的。

同时，在和建业人交往过程中，我总能学到不少东西，但也看到自己的差距和不足。

主要如下：1.知识量少搭不上话。

2.知识结合实际工作慢跟不上。

3.房地产企业方面的知识很少。

4.核对文件效率低。

5.实践工作能力低，不得法。

怎么弥补不足呢?首先，结束每项工作要及时总结。

其次，工作中碰上问题要及时请教他人并作做好笔记。

最后，在工作中不知足地学习。

说说简单做起来难，不过我相信我有这个能力和耐力可以做好。

发现很多课堂学习中的漏洞，查漏补缺也是我们实习的重要任务之一。

我们也在一直朝着好的方向不断的努力着。

实习虽然结束了，但我们人生中的真正“实习”还有很多很多，或者应该说我们人生中的实习到现在才刚刚拉开序幕，我们所付出的努力也才刚刚开始。

在人生这场大实习中，我们得好好把握好自己，才能不偏离人生的正确轨道。

我们会努力，我们会不断进取，我们会一直保持着现在的好状态，积极的面对生活中的艰辛与困难，成功或是喜悦。

两周的实习虽然结束了，但这两周所带给我们的收获，却值得我们去回好长一段时间，期间的辛苦与快乐，也许只有亲身体会过全部过程的我们才能体会到。

这次实习让我感触很深。

想做任何事都很容易，但想要做好却很难，我们既然有学校为我们提供的这么好的条件，有如此负责的老师为我们辅导，我们有什么理由不尽全力呢?现在我们能做的就只有全力以赴!我想，作为一名即将毕业的大学生，建立自身的十年发展计划已迫在眉睫，不是吗?信奉在哈佛广为流传的一句话：Ifyoucandreamit,youcanmakeit!最后衷心感谢李红强老师，感谢河北工业大学科技园给我提供这么好的实习机会!让我更早一步的与社会有了更加正面，更加系统的接触，以后的日子里，我会把学到的知识充分利用，更加努力的前进!我坚信，只要付出了绝对的努力，未来的我们都会是绝对的成功者。

MAPGIS实习心得体会mapgis实习问题小结此次实习初步了解了国产软件mapgis在处理地图矢量化过程中的优势和存在的问题。

现在结合本组人在实习过程中遇到的问题并列举相应的处理方法: 1、创建图框过程中，对一些参数设置不太熟练。

投影变换--打开--系列标准图框-根据图幅编号生成，再对相应参数做修改。

2、地图配准过程中，选取点的不适当导致配准误差。

解决方法：分别选取配准图左上角、左下角、右上角、右下角，再在内部、边界选取适当点进行配准，如有误差再进行逐格网校正。

3、图形xx过程中对线、区域的重设和删除，选中线xx---删除线，用鼠标选中所要删除的线或区，更新窗口，即可删除。

4、等高线无法实现赋值，打开“修改属性结构”后里面的值无法写入，导致不能自动赋值。

可能是于盗版软件问题。

因为在其它机器上可以完成等高线的自动赋值。

5、在地图上绘制图例符号时，定位到一个地方，符号却偏移到了其他地方。

解决方法：于利用slib系统库xx图例时，没有把设计的图形几何中心定位于绘图框中心。

6、作图时，会出现于点击功能键太快某个时候出现软件瘫痪，致使以前做是东西白费。

解决方法：一定要随时、及时的保存。

7、图层合成时，自己xx的符号和图案在其他人的电脑上不显示，例如自己绘制的各类堤岸线，已经全部完工，可是图层复制到其他同学的电脑上却是空白区域，分析问题应该是软件安装路径中slib文件中包含的图例符号不同，因此出现该问题。

解决方法：于每个同学的符号库里对应的符号不同，在组合时，各自同种符号会有不同的代号，因此，在做矢量化之前应该将每个人做的符号或一个人统一做将用到的所有符号，然后将这个slib库，考到组中每位同学的软件路径下面，并覆盖掉原有机子上的slib库，这样，在各自矢量化的符号代码就能组合，最终就能很好的结合。

也就少了图例库显示不了的问题。

8、不同同学对于不同地物设置的颜色多样，尺寸也不一样，还有可能颜色重复。

解决办法：不同同学做的同种地物组合在一起，然后统一修改颜色符号，线条。

Mapgis 实践报告MapGIS实验一：地图编辑、矢量化、拓扑编辑、属性管理一、目的要求掌握运用MapGIS进行地图扫描矢量化的基本原理、方法和步骤，熟悉MapGIS 地图编辑模块、矢量化模块、拓扑编辑模块、属性管理模块的使用。

二、操作内容参考实验指导书介绍的方法，利用提供的扫描地图进行屏幕跟踪矢量化，并建立拓扑数据结构。

修改属性结构表，并挂接属性数据。

三、操作步骤1、启动MapGIS6.5并进入图形处理→输入编辑子系统。

2、新建文件→装入光栅文件（选择“山东地市行政区划图”）→工作区→存文件→存线文件（将文件保存在E:\workspace下），如下图：3、线编辑→参数编辑→修改缺省线参数（一般选折线，定义线型、辅助线型，宽度，X、Y 值，图层等）。

4、矢量化→交互式矢量化（对图像中的每个线条进行矢量化）。

提示：编辑过程中按F5键放大窗口，F7键缩小窗口，F6键移动窗口，F8键在当前线上增加一个点，F9键取消当前线上最后一个点。

在自动跟踪过程中，如果出现错误，则可以按F9键不断退回。

注意：编辑过程中应当经常存盘；每条线跟踪一次。

如下图：5、编辑完成后，进行多边形拓扑关系错误检查过程。

具体操作包括：其它→自动剪断线→清除微短线→清除线重叠坐标及自相交→清除微短线→自动线结点平差→线拓扑错误检查。

提示：如果其中的任何一步提示有错误，则按照步骤6中的方法对每一个错误分别进行修正。

6、如果拓扑错误检查有错误，则利用线编辑工具对错误进行修正，直至在进行“线拓扑错误检查”时没有错误为止。

提示：线编辑工具都在“线编辑”菜单中，最常使用的工具包括：剪断线→有剪断点；线上加点；线上删点；线上移点；线结点平差→区圆心值；删除线；联接线。

如下图：7、当没有拓扑错误时，进行多边形拓扑关系建立。

具体操作包括：其它→线转弧段（存区文件，输入新文件名，将文件保存在你熟悉的路径下，如D：\）。

8、工作区→装入文件→装入区文件(新存的文件)→其它→拓扑重建。

MAPGIS 实验报告一．实验目的MAPGIS 是通用的工具型地理信息系统软件，具有强大的空间数据的图形显示、各类地图制图的制作功能，作为各类数字信息的可视化工具，可将数字形式的地理信息以直观的图形形式在屏幕上显示，能自动进行线段跟踪、结点平差、线段接点裁剪与延伸，多边形拓扑结构的自动生成，还可以消除图幅之间图元的接边误差，为地学信息的综合分析提供了一个理想的桌面式地理信息系统。

所以，在制作土地利用现状图时应用MAPGIS软件是十分便捷的，同时综合了此软件的基础操作和方法，能培养我们的自主探究能力和综合分析能力。

二、实验内容通过对MAPGIS软件的学习，将长沙市雨花区的地形图（JPG）生成该区域的土地利用图（MPJ），并导出各用地类型的面积，分析此地区的用地现状是否合理，并将所有结果文件打包上交。

三、实验步骤在制作土地利用现状图时，利用MAPGIS 的图形文件对于图形的输入和编辑在技术上分为三个步骤：数据准备、计算机制图、成果输出。

其中包括四个文件夹，(MSI文件，控制点文件，矢量化文件，系列标准图框)。

下面按照制作图像的步骤来编写实验报告。

㈠：MSI文件的转化制作，用来的雨花亭的JPG格式的图像转化为MSI格式。

在MAPGIS目录上面的打开：图像处理→图像分析→文件→数据输入→添加文件，得到下面的图片点击图上面的转换，就得到了MSI文件。

（二）：①雨花亭文件精矫正的制作，先制作系列标准图框：实用服务→投影变换→系列标准图框→生成1：5000图框点击确定，得到了系列标准图框，修改一部分的数据，得到②接着：图像处理→图像分析→文件→打开影像；镶嵌融合→打开参照文件→参照点文件→参照线文件→参照区文件。

③下面到了添加控制点的步骤：镶嵌融合→添加控制点，依次的添加30个控制点，现在左边的MSI图片上面找一个控制点，再在右边的图框上面对应的位置上面添加，得到了30控制点。

同时得到控制点的文件GCP。

接着：镶嵌融合→影像融合；镶嵌融合→影像精矫正，得到下图：影像的精矫正到这里就完成了。

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

顾客坐标系：是顾客处理自己旳图形所采用旳坐标系。

设备坐标系：是图形设备旳坐标系。

数字化仪旳原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定旳数学法则和特有旳符号系统及制图综合原则将地球表面旳多种自然和社会经济现象缩小表达在平面上旳图形，它反应制图现象旳空间分布、组合、联络及在时空方面旳变化和发展。

窗口：是顾客坐标系中旳一种矩形区域。

顾客能够变化这个矩形旳大小、或移动位置来选择所要观察旳图形。

窗口就象摄影机旳取景框，当我们瞄准不同旳地方，就选用了不同旳景物。

离景物越远框内涉及旳景物越多而成像就小；当我们接近它，所涉及旳景物越少，成像越大。

利用窗口技术，我们能够有选择旳考察图形旳某一部分，观察图形旳细致部分或全局。

视区：是设备坐标系中旳矩形区域，它是图形在设备上旳显示区。

可视区是在一定高程和一种或多种视点内，经过计算所得到旳一种或多种视点旳可见区域。

图层：是顾客按照一定旳需要或原则把某些有关旳物体组合在一起，我们称之为图层。

如地理图中水系构成一种图层，铁路构成一种图层等。

我们能够把一种图层了解为一张透明薄膜，每一层上旳物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成旳，图形分层有利于提升检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)旳矩形区域,它由顾客在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程旳点，它在图形处理中能够控制图形形状，反应图形位置。

点元：点元是点图元旳简称，有时也简称点，所谓点元是指由一种控制点决定其位置旳有拟定形状旳图形单元。

它涉及字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中旳点概念不同。

弧段：弧段是一系列有规则旳，顺序旳点旳集合,用它们能够构成区域旳轮廓线。

它与曲线是两个不同旳概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连旳弧段构成旳封闭图形。

实验一初识MAPGIS软件相关知识简介(一) 地理信息系统的基本概念地理信息系统(Geographic Information System,简称GIS)就是在计算机软、硬件支持下,采集、存储、管理、检索、分析与描述地理空间数据,适时提供各种空间的与动态的地理信息,用于管理与决策过程的计算机系统。

(二) GIS的基本功能GIS的基本功能有:①数据采集与输入;②地图编辑;③空间数据管理;④空间分析;⑤地形分析;⑥数据显示与输出。

(三) GIS的软件1、Arc/Info软件Arc/Info就是由美国环境系统研究所开发的,就是目前世界上使用最多的商业化软件之一。

Arc/Info就是以矢量数据结构为主体的GIS系统,它就是通过关系数据库管理属性数据。

2、Mapinfo软件Mapinfo就是美国MAPINFO公司推出的适用于不同平台的GIS系统,在PC桌面平台上其占有相当大的市场。

Mapinfo就是以矢量数据结构为主体的GIS平台,对空间数据管理采用无拓扑矢量结构,具有强大的符合工业界数据库标准的管理系统,在城市规划、行政管理等方面得到广泛应用。

它的主要优势就是在空间数据库管理与分析方面,简单易学、实用,而且桌面制图功能强,但在GIS空间分析方面似乎落后于Arc/Info软件。

3、Intergraph MGE软件MGE就是实力强大的计算机硬件与软件商美国INTERGRAPH公司的产品,其优势就是应用平台就是NT平台,采用栅格矢量一体化数据结构,其功能模块模拟与ARCINFO公司相似,但在图形动态模拟方面有较大的优势。

4、GRASS软件GRASS就是Unix系统平台上的GIS系统,主要采用栅格数据结构,在地下水模拟方面使用很广。

5、MAPGIS软件MAPGIS就是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统,就是国产优秀的桌面GIS软件,它属于矢量数据结构GIS平台,主要优势功能有:①将空间数据数字化输入、编辑、拓扑一体化。
