表6 墙体垂直度、表面平整度检验记录

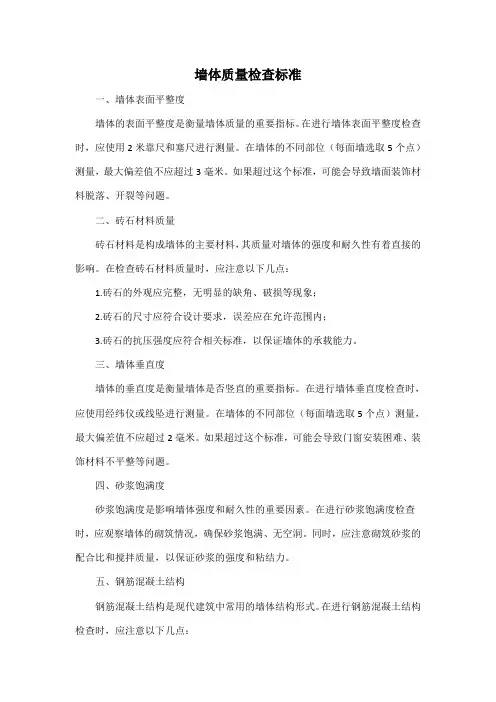

墙体质量检查标准
一、墙体表面平整度
墙体的表面平整度是衡量墙体质量的重要指标。

在进行墙体表面平整度检查时，应使用2米靠尺和塞尺进行测量。

在墙体的不同部位（每面墙选取5个点）测量，最大偏差值不应超过3毫米。

如果超过这个标准，可能会导致墙面装饰材料脱落、开裂等问题。

二、砖石材料质量
砖石材料是构成墙体的主要材料，其质量对墙体的强度和耐久性有着直接的影响。

在检查砖石材料质量时，应注意以下几点：
1.砖石的外观应完整，无明显的缺角、破损等现象；
2.砖石的尺寸应符合设计要求，误差应在允许范围内；
3.砖石的抗压强度应符合相关标准，以保证墙体的承载能力。

三、墙体垂直度
墙体的垂直度是衡量墙体是否竖直的重要指标。

在进行墙体垂直度检查时，应使用经纬仪或线坠进行测量。

在墙体的不同部位（每面墙选取5个点）测量，最大偏差值不应超过2毫米。

如果超过这个标准，可能会导致门窗安装困难、装饰材料不平整等问题。

四、砂浆饱满度
砂浆饱满度是影响墙体强度和耐久性的重要因素。

在进行砂浆饱满度检查时，应观察墙体的砌筑情况，确保砂浆饱满、无空洞。

同时，应注意砌筑砂浆的配合比和搅拌质量，以保证砂浆的强度和粘结力。

五、钢筋混凝土结构
钢筋混凝土结构是现代建筑中常用的墙体结构形式。

在进行钢筋混凝土结构检查时，应注意以下几点：
1.混凝土的配合比和搅拌质量应符合相关标准；
2.钢筋的规格、型号和布置应符合设计要求；
3.钢筋的连接方式应可靠、牢固；
4.钢筋混凝土结构的养护条件应适宜，以保证其强度和耐久性。

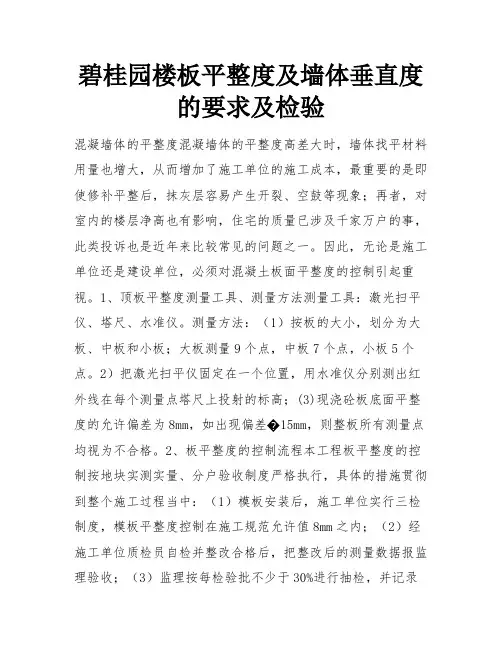

碧桂园楼板平整度及墙体垂直度的要求及检验混凝墙体的平整度混凝墙体的平整度高差大时，墙体找平材料用量也增大，从而增加了施工单位的施工成本，最重要的是即使修补平整后，抹灰层容易产生开裂、空鼓等现象；再者，对室内的楼层净高也有影响，住宅的质量已涉及千家万户的事，此类投诉也是近年来比较常见的问题之一。

因此，无论是施工单位还是建设单位，必须对混凝土板面平整度的控制引起重视。

1、顶板平整度测量工具、测量方法测量工具：激光扫平仪、塔尺、水准仪。

测量方法：（1）按板的大小，划分为大板、中板和小板；大板测量9个点，中板7个点，小板5个点。

2）把激光扫平仪固定在一个位置，用水准仪分别测出红外线在每个测量点塔尺上投射的标高；(3)现浇砼板底面平整度的允许偏差为8mm，如出现偏差�15mm，则整板所有测量点均视为不合格。

2、板平整度的控制流程本工程板平整度的控制按地块实测实量、分户验收制度严格执行，具体的措施贯彻到整个施工过程当中：（1）模板安装后，施工单位实行三检制度，模板平整度控制在施工规范允许值8mm之内；（2）经施工单位质检员自检并整改合格后，把整改后的测量数据报监理验收；（3）监理按每检验批不少于30%进行抽检，并记录测量数据，抽检合格方能签字进行下一道工序；（4）楼板拆模板后，施工单位进行自检，并把自检数据报送监理；（5）监理按每检验批不少于30%进行抽检；（6）把模板的测量数据与混凝土的测量数据进行对比、总结；（7）业主监管上述的整个过程。

3、施工过程中出现的问题及应对措施(1)模板平整度的控制。

刚开始的时候，施工单位采取的方法是板模板安装好后，通过控制模板板面的平整度，从而控制混凝土的平整度；但拆模之后，混凝土板的平整度并不理想，而且把模板平整度与混凝土平整度的测量数据进行比较分析，发现两组数据之间没有太大的联系。

后来，经过业主、监理、施工单位三方的现场分析，改为控制板底水平钢管的水平度，允许偏差同样为8mm；用了该方法，拆模之后混凝土平整度裸测（未经修补及打磨）的合格率达到90%以上。

土方开挖分项工程平行(píngxíng)检验记录
土方(tǔfāng)回填分项工程平行检验记录
模板分项工程（现浇结构(jiégòu)模板安装）检验批质量平行检验记录
模板分项工程（模板拆除(chāichú)）检验批质量
平行检验记录
钢筋分项工程（原材料、钢筋加工）检验批质量(zhìliàng)平行检验记录
混凝土分项工程(gōngchéng)（原材料配合比设计）检验批质量
平行(píngxíng)检验记录
混凝土分项工程（混凝土施工）检验批质量(zhìli
àng)平行检验记录
现浇结构分项工程（结构施工）检验批质量(zhìli
àng)平行检验记录
砖砌体分项工程检验批质量平行(píngxíng)检验记录
水泥砂浆防水层分项工程检验(jiǎnyàn)批质量平
填充墙砌体分项工程(gōngchéng)检验批质量平行检验(jiǎnyàn)记录
内容总结。

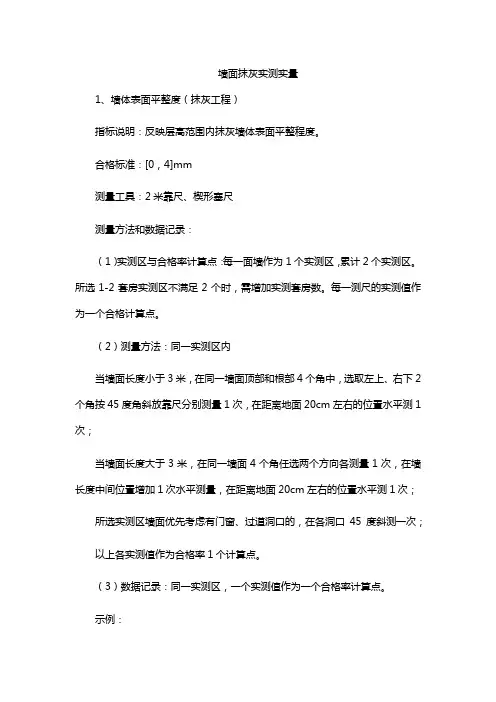

墙面抹灰实测实量1、墙体表面平整度（抹灰工程）指标说明：反映层高范围内抹灰墙体表面平整程度。

合格标准：[0，4]mm测量工具：2米靠尺、楔形塞尺测量方法和数据记录：（1）实测区与合格率计算点：每一面墙作为1个实测区，累计2个实测区。

所选1-2套房实测区不满足2个时，需增加实测套房数。

每一测尺的实测值作为一个合格计算点。

（2）测量方法：同一实测区内当墙面长度小于3米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次；当墙面长度大于3米，在同一墙面4个角任选两个方向各测量1次，在墙长度中间位置增加1次水平测量，在距离地面20cm左右的位置水平测1次；所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次；以上各实测值作为合格率1个计算点。

（3）数据记录：同一实测区，一个实测值作为一个合格率计算点。

示例：墙体平整度测量示意图2、墙面垂直度（抹灰工程）指标说明：反映层高范围抹灰墙体垂直的程度。

合格标准：[0，4]mm测量工具：2米靠尺测量方法和数据记录：（1）实测区与合格率计算点：每一面墙作为1个实测区，累计2个实测区；所选1-2套房实测区不满足2个时，需增加实测套房数；每一测尺的实测值作为一个合格计算点。

（2）测量方法：同一实测区内当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度；当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。

（3）数据记录：同一实测区，一个实测值作为一个合格率计算点；示例：墙面垂直度测量示意图3、室内净高偏差（抹灰工程）指标说明：综合反映同一房间室内净高实测值与理论值的偏差程度。

二次结构放线、止水带联合验收确认单
注：1、各方在相应的方格里打“V”并签认；2、验收人员必须认真验收，必须签字确认。

二次结构构造柱钢筋安装质量隐蔽联合验收联记录表
注：1、各方在相应的方格里打“V”签认，不符合要求的部位需在图纸上原位标注并落实整改至合格；
2、验收人员必须认真验收，必须签字确认。

砌体砌筑前工作面交接联合验收记录表
砌体顶砌过程联合检查记录表
内、外墙粉刷前工作面交接联合验收记录表（砌体移交粉刷）
注：1、在内（外）墙粉刷分段完成后开始验收填写，各方在相应的方格里打“V”签认，
不符合要求的部位需落实整改至合格，在综合验收意见栏内签认已全部整改合格。

2、验收人员必须认真验收，必须签字确认。

楼梯踏步粉刷联合验收检查记录表
样板验收确认单
项目名称: 编号:。

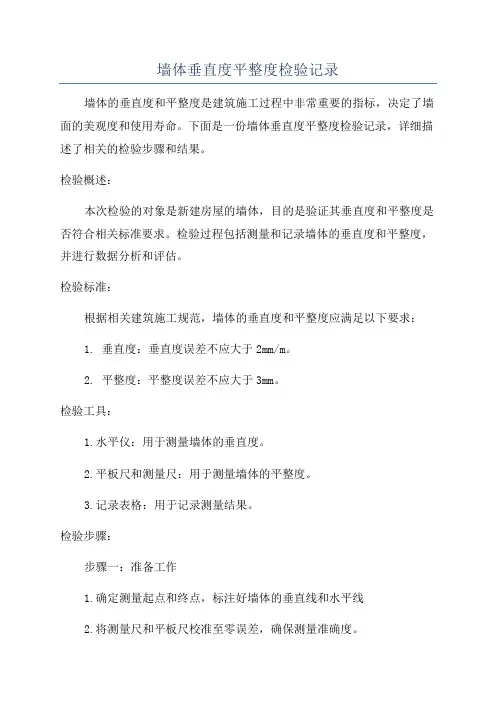

墙体垂直度平整度检验记录墙体的垂直度和平整度是建筑施工过程中非常重要的指标，决定了墙面的美观度和使用寿命。

下面是一份墙体垂直度平整度检验记录，详细描述了相关的检验步骤和结果。

检验概述：本次检验的对象是新建房屋的墙体，目的是验证其垂直度和平整度是否符合相关标准要求。

检验过程包括测量和记录墙体的垂直度和平整度，并进行数据分析和评估。

检验标准：根据相关建筑施工规范，墙体的垂直度和平整度应满足以下要求：1. 垂直度：垂直度误差不应大于2mm/m。

2. 平整度：平整度误差不应大于3mm。

检验工具：1.水平仪：用于测量墙体的垂直度。

2.平板尺和测量尺：用于测量墙体的平整度。

3.记录表格：用于记录测量结果。

检验步骤：步骤一：准备工作1.确定测量起点和终点，标注好墙体的垂直线和水平线2.将测量尺和平板尺校准至零误差，确保测量准确度。

步骤二：垂直度测量1.将水平仪放置在墙体的测量起点，并确保其处于水平状态。

2.在墙体的测量起点和终点依次测量垂直度，记录每次测量的结果。

3.统计所有测量结果，计算墙体的平均垂直度误差。

步骤三：平整度测量1.将平板尺贴在墙体上，依次在测量起点和终点测量平整度，记录每次测量的结果。

2.统计所有测量结果，计算墙体的平均平整度误差。

步骤四：数据分析与评估1.对所有测量结果进行数据分析，计算出墙体的平均垂直度误差和平整度误差。

2.将计算结果与标准要求进行比较，评估墙体的垂直度和平整度是否符合标准要求。

3.若测量结果超出标准要求，需要进行进一步调整和修正。

检测结果与评估：经过以上步骤的测量和分析，得到墙体的垂直度误差为1mm/m，平整度误差为2mm，均满足标准要求，符合施工规范。

墙体符合垂直度和平整度要求，可达到设计要求和施工标准。

总结：本次墙体垂直度和平整度检验的结果表明，墙体的质量符合标准要求，达到了美观度和使用寿命的要求。

检验过程中的测量工具和方法都得到了有效应用，对墙体的检验结果产生了积极影响。

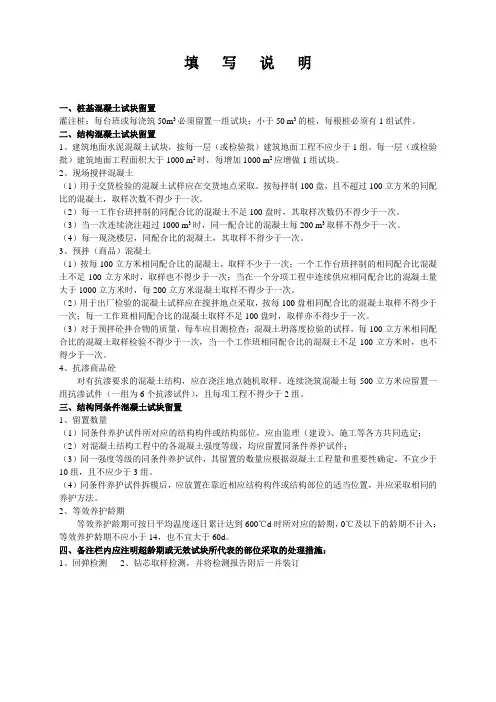

填写说明一、桩基混凝土试块留置灌注桩：每台班或每浇筑50m3必须留置一组试块；小于50 m3的桩，每根桩必须有1组试件。

二、结构混凝土试块留置1、建筑地面水泥混凝土试块，按每一层（或检验批）建筑地面工程不应少于1组。

每一层（或检验批）建筑地面工程面积大于1000 m2时，每增加1000 m2应增做1组试块。

2、现场搅拌混凝土（1）用于交货检验的混凝土试样应在交货地点采取。

按每拌制100盘，且不超过100立方米的同配比的混凝土，取样次数不得少于一次。

（2）每一工作台班拌制的同配合比的混凝土不足100盘时，其取样次数仍不得少于一次。

（3）当一次连续浇注超过1000 m3时，同一配合比的混凝土每200 m3取样不得少于一次。

（4）每一现浇楼层，同配合比的混凝土，其取样不得少于一次。

3、预拌（商品）混凝土（1）按每100立方米相同配合比的混凝土，取样不少于一次；一个工作台班拌制的相同配合比混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，每200立方米混凝土取样不得少于一次。

（2）用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班相同配合比的混凝土取样不足100盘时，取样亦不得少于一次。

（3）对于预拌砼拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次，当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。

4、抗渗商品砼对有抗渗要求的混凝土结构，应在浇注地点随机取样。

连续浇筑混凝土每500立方米应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于2组。

三、结构同条件混凝土试块留置1、留置数量（1）同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定；（2）对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；（3）同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。
