道路连续式八轮平整度仪操作使用平整度仪技术指标道路连续式八轮平整度仪操作使用1）准备工作a.取出数据采集器，依照要求装入4节南孚碱性电池，将机架上的插头插到采集器中。
将采集器的天线网上掰，使天线与采集器显示平面垂直。
将采集器放置在机架上。
b.将机架拉至测量点起点，松开锁紧栓，将机架拉出就位至测量状态，锁紧栓子。
将牵引杆与机架和牵引车连接好。
放下测量轮。
c.打开数据采集电源，按下切换键，切换显示当前位移值。
通过2个顶丝来调整位移传感器的高处与低处，使显示值为202mm。
d.清扫待测路面。
e.将主掌控器天线拧在面板天线插头位置，将天线吸附在车内（或者面板上）某处，尽可能确保天线出在较高且空旷位置。
f.将主掌控器的电压器插头插入汽车点烟器，发动汽车（汽车发动时会拉低电压导致主掌控器重启，所以务必先发动汽车，再开启主掌控器电源）。
2）输入参数打开主掌控器电源，按下“菜单”键，选择“试验参数”，输入试验编号，试验时间，道路号，起始里程号，其实桩号，极限超差值，形式方向等参数。
每项输入完毕后，按下“”键保存，输入框自动移往下一个项目上。
输入完毕，按下“确认保存”键，“返回”键返回至测量界面。
输入错误，可以按“”键删除。
主掌控器左上显示当前位移值为202mm,说明测量轮已经就位。
右上方显示电池电量情况。
右下角显示当前状态“测量停止”，则说明通讯正常，系统已经处于待机状态。
3）开始测试牵引车挂上一档，开始怠速行驶。
待行走至测量起点位置时，按下“试验”键，即开始试验。
行车过程中保持车速稳定，沿着既定标线行驶，不行急加速导致数据采样丢失。
当靠近测量尽头，先按下“停止”键，再缓慢刹车并停止。
每测量完成一个区间的数据测量，测试结果将自动保存。
假如设置了自动打印，那么，还将自动打印输出结果。
4）测试结束测试结束后，切记请关闭无线数据采集器电源，拔下插头，将采集器放入主掌控箱内。
假如以后长期不用，请务必取下无线数据采集器的电池，以防电池漏液。
F31-2
平整度检测报告
（测平仪检查）
委托编号:
检验编号:
技术负责人: 校核人: 检测人:
平整度检测注意事项
测试前现场的准备工作要求：现场尽量的封闭交通；清扫路面测定位置处的污物，以防路面杂物影响到检测数据采集异常。
测试路段的测试地点选择：当为沥青路面施工过程中的质量检测时，测试地点根据需要决定；当为路面工程质量检查验收或进行路况评定需要时，通常以行车道一侧车轮轮迹带作为连续测定的标准位置。
对旧路已形成车辙的路面，取一侧车辙中间位置为测定位置。
平整度检测频率：路面宽度V 9m检测1幅；路面宽度9〜15m检测2幅; 路面宽度〉15m检测3幅。
连续式平整度仪检测时，以100m作为一个评定段。
填写委托单时必须填清楚工程名称、委托单位、测试桩号、设计道路等级、设计或标准要求平整度指标、结构层厚度等信息。
F31-2
平整度检测报告
（测平仪检查）
委托编号：
检验编号：
技术负责人：校核人：检测人：
平整度检测注意事项
测试前现场的准备工作要求：现场尽量的封闭交通；清扫路面测定位置处的污物，以防路面杂物影响到检测数据采集异常。
测试路段的测试地点选择：当为沥青路面施工过程中的质量检测时，测试地点根据需要决定；当为路面工程质量检查验收或进行路况评定需要时，通常以行车道一侧车轮轮迹带作为连续测定的标准位置。
对旧路已形成车辙的路面，取一侧车辙中间位置为测定位置。
平整度检测频率：路面宽度＜9m，检测1幅；路面宽度9～15m，检测2幅；路面宽度＞15m，检测3幅。
连续式平整度仪检测时，以100m作为一个评定段。
填写委托单时必须填清楚工程名称、委托单位、测试桩号、设计道路等级、设计或标准要求平整度指标、结构层厚度等信息。

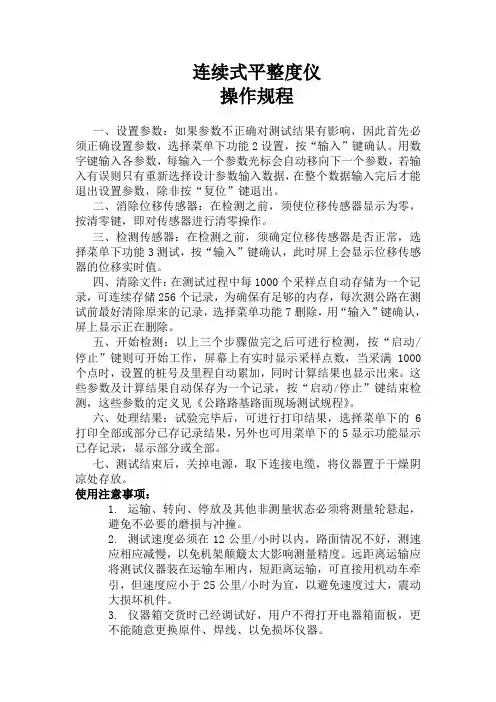

连续式平整度仪操作规程一、设置参数：如果参数不正确对测试结果有影响，因此首先必须正确设置参数，选择菜单下功能2设置，按“输入”键确认。
用数字键输入各参数，每输入一个参数光标会自动移向下一个参数，若输入有误则只有重新选择设计参数输入数据，在整个数据输入完后才能退出设置参数，除非按“复位”键退出。
二、消除位移传感器：在检测之前，须使位移传感器显示为零，按清零键，即对传感器进行清零操作。
三、检测传感器：在检测之前，须确定位移传感器是否正常，选择菜单下功能3测试，按“输入”键确认，此时屏上会显示位移传感器的位移实时值。
四、清除文件：在测试过程中每1000个采样点自动存储为一个记录，可连续存储256个记录，为确保有足够的内存，每次测公路在测试前最好清除原来的记录，选择菜单功能7删除，用“输入”键确认，屏上显示正在删除。
五、开始检测：以上三个步骤做完之后可进行检测，按“启动/停止”键则可开始工作，屏幕上有实时显示采样点数，当采满1000个点时，设置的桩号及里程自动累加，同时计算结果也显示出来。
这些参数及计算结果自动保存为一个记录，按“启动/停止”键结束检测，这些参数的定义见《公路路基路面现场测试规程》。
六、处理结果：试验完毕后，可进行打印结果，选择菜单下的6打印全部或部分已存记录结果，另外也可用菜单下的5显示功能显示已存记录，显示部分或全部。
七、测试结束后，关掉电源，取下连接电缆，将仪器置于干燥阴凉处存放。
使用注意事项：1.运输、转向、停放及其他非测量状态必须将测量轮悬起，避免不必要的磨损与冲撞。
2.测试速度必须在12公里/小时以内，路面情况不好，测速应相应减慢，以免机架颠簸太大影响测量精度。
远距离运输应将测试仪器装在运输车厢内，短距离运输，可直接用机动车牵引，但速度应小于25公里/小时为宜，以避免速度过大，震动大损坏机件。
3.仪器箱交货时已经调试好，用户不得打开电器箱面板，更不能随意更换原件、焊线、以免损坏仪器。
