挂篮施工中注意事项精品PPT课件

挂篮施工中注意事项精品PPT课件
挂篮施工中常见的问题
（图片说明）
挂篮前端安全防护到位
施工现场安全防护控制较好
挂篮主梁通道
挂篮底部无防护
0#块底支架固定不牢
作业人员未佩戴防护用品
挂篮后锚锚固钢筋歪斜
挂篮横梁未穿固定销
主梁焊接开裂
模板底梁螺栓未上
模板外侧未采用吊带
塔吊安装未与桥梁固定
氧气乙炔瓶存放
氧气焊接管
张拉时无平台、无施工监理人员
内箱模板拼缝不严，致使砼错台
0#块完成砼后效果好
节段间砼接缝开裂
桥面材料堆放凌乱
钢绞线随地放置
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
消防措施不到位
挂篮吊带螺栓
未预埋后锚套管，采用钻孔
0#块托架焊接质量差
0#托架预埋钢板与连接钢筋焊接不牢
预埋钢板正确焊接
桥面预埋钢筋
预埋套筒不符合设计要求
压浆排气管弯折
竖向注浆管脱落
竖向排气管材质不符合设计要求
横向波纹管被电焊作业时损坏
纵向波纹管堵塞或损坏锚源自口损坏竖向预应力压浆后不饱满

挂蓝施工安全防护课件

挂蓝施工安全防护课件
对安全事故进行调查和分析，查明原 因，明确责任，为预防类似事故再次 发生提供依据。
追究责任与处罚
对事故责任人员进行追究，依法给予 相应的处罚，以警示其他人员加强安 全管理。
THANKS。
时发现和纠正存在的问题，提高安全管理的水平。
05
挂篮施工安全监管与责任
挂篮施工安全监管措施
建立安全管理制度
定期安全检查
制定和完善挂篮施工安全管理制度，明确 各级管理人员和操作人员的进行检查 ，确保其完好有效。
安全培训与教育
应急预案制定与演练
对挂篮施工人员开展安全培训和教育，提 高其安全意识和操作技能。
制定挂篮施工安全应急预案，并定期组织 演练，提高应对突发事件的能力。
挂篮施工安全责任主体
施工单位
作为挂篮施工的实施单位， 应全面负责施工现场的安全 管理，确保施工过程符合相 关法规和标准。
建设单位
作为工程项目的投资方，应 督促施工单位落实安全管理 措施，并对施工现场进行监 督检查。
监理单位
作为施工现场的监管方，应 对挂篮施工过程进行全程监 督，确保各项安全措施得到 有效执行。
政府部门
负责对挂篮施工安全进行监 管，对违法违规行为进行查 处，并督促相关单位整改安 全隐患。
挂篮施工安全事故处理与预防
安全事故报告
一旦发生挂篮施工安全事故，应及时向 相关部门报告，并启动应急预案。
整改与预防措施
针对事故原因，制定整改措施并落实 到位，同时加强安全管理，预防类似
事故再次发生。
事故调查与分析
挂篮施工安全培训效果评估
01
理论考试
通过理论考试检验员工对挂篮施工安全知识的掌握程度，确保员工具备
必要的安全意识和技能。

《挂篮法施工技术》课件

《挂篮法施工技术》课件
的内容。
详细描述
挂篮的维护与保养对于其使用寿命和安全性非常重要。在日常保养方面，需要保持挂篮的清洁和干燥，定期进行 检查和调整。在定期维护方面，需要根据使用情况和厂家要求进行全面的检查和维护。在应急处理方面，需要采 取有效措施应对突发情况，如出现故障或事故时需要及时处理和报告。
04
挂篮施工技术的应用案例
挂篮的设计应满足施工 需求，易于操作和维护
。
经济性
在满足安全和适用性的 前提下，应尽量降低挂
篮的制作成本。
环保性
挂篮的制作和使用过程 中应尽量减少对环境的
污染。
挂篮的主要组成部分及作用
底板
提供施工平台，承 受施工荷载。
锚碇系统
固定挂篮，承受水 平荷载，保持挂篮 稳定。
主梁
承受挂篮的主要荷 载，传递至锚碇系 统。
03
挂篮的安装与使用
总结词
详细描述挂篮的安装流程，包括准备阶段、安装阶 段和验收阶段，以及每个阶段的具体步骤和注意事 项。
详细描述
挂篮的安装流程一般包括准备阶段 、安装阶段和验收阶段。在准备阶 段，需要检查施工现场的安全条件 和施工环境，确保符合施工要求。 在安装阶段，需要按照设计图纸和 施工要求进行安装，确保安装质量 符合标准。在验收阶段，需要对挂 篮进行全面检查，确保其安全可靠 。
随着科技的进步和工程实践的积累，挂篮施工技术将不断优化和改进， 提高施工质量和安全性。
未来挂篮施工技术的发展将更加注重环保和节能，采用新型材料和工艺 ，降低能耗和减少对环境的影响。
智能化和自动化将是未来挂篮施工技术的重要发展方向，通过引入智能 控制和监测技术，提高施工过程的自动化水平，减少人工操作和误差。
性。
广泛应用

挂篮施工 PPT

挂篮施工 PPT

连续梁悬臂挂篮浇筑法流程图
施工准备
挂篮制作
0＃段施工 挂篮就位锚固
挂篮预压测试 调整挂篮底模及侧模
绑扎底腹板钢筋、安放预应力筋管道 安装内模
绑扎顶板钢筋及安装预应力管道
浇筑节段砼 砼养护、拆端模、穿预应力筋
预应力张拉、封锚、压浆 挂篮前移
下拉油缸
推进油缸 主千斤顶
液压油缸 主轨
前后工作车 液压油缸
挂篮施工
目录
• 基本施工方法 • 0#块施工 • 挂篮安装 • 施工质量、安全控制 • 施工中的变形观测 • 张拉和压浆的质量控制 • 合拢段施工 • 体系转换 • 工程案例 • 施工中常见问题
前言
挂篮施工又叫悬臂浇注施工，是连续梁 施工工艺的一大进步，克服了受地形、江河 等不利自然条件施工桥梁的限制。
3.永久支座 主要控制环节：检查锚栓孔平面位置及深度符合设计要求，支
座吊装就位后，调整标高及平面位置，重力式灌浆锚固支座螺栓， 设置上支座板预偏量。同时要检查支座的类型和规格，不能造成 位置错误。
本节质量控制要点:
连接桥梁上下部，支座作用很重要； 安装之前要放样，测量平面和标高； 要问工人如何搞，弹线卡尺不可少； 支座安装位置正，分清活动和固定； 垫石表面要凿毛，用水浸润连接好； 灌浆材料非常贵，孔径孔深要确保； 重力灌浆是工艺，制作试件别忘了； 收缩徐变影响大，支座预偏在上方。
（4） 临时支墩可以采用钢管或钢管混凝土柱，采用钢管或钢管混 凝土时要和梁底固接设计。钢管或钢管混凝土柱要支立在箱梁腹板梁底 位置，梁底要预埋钢板，钢板要锚固在箱梁混凝土中。
本节安全质量控制要点：
临时固结受力大，替代支座来受压； 安全计算是关键，各种荷载考虑全； 钢管支柱受力大，焊接钢板轴心压； 锚固钢筋连墩梁，防止倾覆最牢靠； 局部承压较薄弱，钢筋加强也适合。

挂篮施工及安全控制培训讲义(124页 图文丰富)

挂篮施工及安全控制培训讲义(124页 图文丰富)

挂篮孔筋系统主要由主桁后锚预留孔、轨道锚固预留筋、顶 板预留孔、底板预留孔等组成。
顶板预留孔
主桁后锚预留孔
轨道锚固预留筋
底板预留孔
23
LOGO
第三部分
挂篮安装
三、挂篮安装
Company Logo
挂篮运至工地后，应在试拼台或者0#段上试拼，从而发现 由于制作不精良及运输中变形造成的问题，进而保证正式安装 时的顺利及工程进度。
三角挂篮
3、贝雷桁架式挂篮
Company Logo
桁架式挂篮上部结构一般为等高度桁架（大多采用贝雷梁），主
要缺点是挂篮自重较大，线形控制较困难，操作不便。优点是可采用 常备式杆件，加工费用较低。
贝雷桁架式挂篮
4、弓弦式桁架挂篮
Company Logo
该类挂篮主桁外形似弓形，桁高可随弯矩大小变化高度，可 在安装时施加预应力以消除非弹性变形，通过后锚可取消配重， 重量较轻。由于主梁靠近箱梁顶面，挂篮横梁位置较低，不能形 成方便的作业面。
三、挂篮安装
Company Logo
1、挂篮安装前准备工作、注意事项 2、轨道、支座、滑船、小车安装 3、主桁架安装 4、前上横梁安装 5、外滑梁、外导梁安装 6、底篮安装 7、内滑梁安装 8、挂篮各部位、部件调整、检查
挂篮安装动画演示
下拉油缸
推进油缸
Company Logo
主千斤顶
液压油缸 主轨
篮通过分配梁垂直悬吊，底篮和侧模随挂篮主桁同时前移，内模在箱梁 底板和腹板钢筋绑扎结束后滑移到位，因其受力合理、自重轻、前方作 业面宽广，该挂篮是目前国内采用最多的结构形式。
菱形挂蓝
2、三角挂篮
Company Logo
三角挂篮结构为三角形组合梁结构，由于其斜拉杆承受拉力，大大

挂篮施工技术详解及工程实例展示303页(附动画演示 PPT)_PPT

挂篮施工技术详解及工程实例展示303页(附动画演示 PPT)_PPT

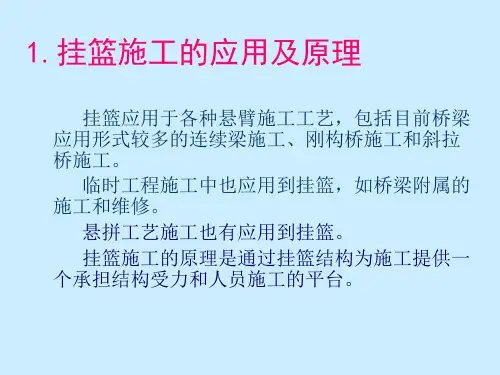

第一节 挂篮简介
1.2 常用挂篮的结构构造和力学分析
D、三角形组合梁式挂篮 ③压重和后锚。为确保走行时的纵向稳定性泣三角组合梁
的尾部设钢锭或型钢压重，要求纵向抗倾覆稳定安全系数 K=1.3，在挂篮就位后组合梁的尾部用螺栓与箱梁的竖向预应 力筋相连锚固。
第一节 挂篮简介
1.2 常用挂篮的结构构造和力学分析
1.2 常用挂篮的结构构造和力学分析
②缩短挂篮施工周期。 a、挂篮行走、模板升降等采用液压装置或容易操作的螺旋
千斤顶，电气集中控制，靠机械化和自动化来提高生产效率 和降低工人劳动强度。
b、在后锚受力许可的条件下，挂篮行走时，内外模可同步 就位，尽量减少工序，缩短施工周期。
c、悬吊系统和锚固系统装拆方便、简单。
第一节 挂篮简介
1.2 常用挂篮的结构构造和力
学分析 C、弓弦式挂篮
(2)弓弦式挂篮的力学分析 如图3-11所示，弓弦式挂篮的 受力与菱形挂篮基本相同，所 不同的曲面桁架弓弦杆除后锚 杆外，在中部有时也需提供竖 向预应力的锚固，以减少局部 杆件的受力。
图3-11 弓弦式挂篮受力示意图
第一节 挂篮简介
于悬底模等几部分组成
第一节 挂篮简介
1.2 常用挂篮的结构构造和力学分析
④张拉操作平台：张拉操作平台通过钢丝绳悬吊在菱形桁架 的前端小悬臂梁上，一般用角钢和钢筋组成，平台平面铺以 木板供作业人员站立行走。可用手动葫芦调整其高度。
第一节 挂篮简介
挂篮施工技术详解及工程 实例展示
目录
第一节 挂篮简介 第二节 挂篮施工工艺程序 第三节 挂篮悬臂灌注施工主要工艺特点 第四节 挂篮施工过程控制应该重视的问题 第五节 要点、难点总结 第六节 既有三角形挂篮检算工程实例 第七节 菱形挂篮施工实例

挂篮施工安全培训25页PPT

挂篮施工安全培训25页PPT
混凝土浇筑过程中，应认真观察挂篮各结点及模板系 统的变形情况 。
保证两悬臂混凝土的不平衡重不大于待浇筑梁段底板 自重的一半，实际控制按不大于7.5m3控制。
模板尺寸应严格保证，混凝土控制超方率应在5%以内。
9.张拉压浆
待混凝土强度达到要求后，即混凝土强度达到90%，混 凝土等强时间满7天，方可进行张拉作业；
发挂篮倾人员伤害； （2）挂篮使用不便，工作面过高引起人员伤害； （3）挂篮设计安全系数不足，不足以抵抗其它意外事件
而引发的挂篮失稳事故。 （4）挂篮联接不便于检查，节点易发生破坏导致挂篮失
效破坏。
2.挂篮设计要点
（1） 自重要求：分为重型挂篮和轻型挂篮，分界一般以 最重梁段的0.5倍为界。
（2） 挂篮应有竖向调整的能力，主要通过吊带吊带形式 有钢带、精轧螺纹钢等。
6.钢筋波纹管安装
搬运钢筋要注意附近有无障碍物、架空电线和其它临 时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。
钢筋起吊到模板上后，必须堆放整齐，以防拌倒人造 成摔伤事件；
进行电焊施工时必须使用防护罩，以防伤眼； 钢筋绑扎完成后，在钢筋上行走要铺设跳板走板； 在进行腹板波纹管定位时，操作人员应在腹板钢筋上 设置搭板供人走行。
4.挂篮预压
挂篮预压过程中可能存在的危险源： （1）中支点破坏导致挂篮前倾，造成机械损坏，人员伤害。 （2） 预压过程中由于纵坡或不平衡荷载引起挂篮前移掉落。
（3）加载过程中应认真做好变形观测，以每20%为一级控制荷载， 至80%时应对90%、100%、110%进行观测。并过程分析，有异动时随时 停止并报告。
图 2－1 挂篮工艺流程图
制作试块 压试块
挂篮改吊架
下一梁段
3.挂篮加工及拼装

吊篮施工安全管理课件

吊篮施工安全管理课件

吊篮施工安全管理的未来发展趋势与挑战
分析吊篮施工安全管理的未来发展趋势
• 探讨新技术和新方法，提高安全管理水平 • 分析政策法规和行业标准，指导安全管理实践
应对吊篮施水平 • 适应市场发展，提高安全管理水平
谢谢观看
小无名 Docs
吊篮施工安全事故的调查与处理
吊篮施工安全事故的调查
• 对事故原因进行深入调查，了解事故真相 • 对事故责任进行调查，明确责任主体
吊篮施工安全事故的处理
• 对事故责任方进行处罚，确保安全管理制度的落实 • 对事故教训进行总结，防止类似事故发生
06
吊篮施工安全管理实践案例
成功的吊篮施工安全管理案例 分享
吊篮施工安全管理课件
XX
小无名 DOCS
01
吊篮施工安全管理概述
吊篮施工的基本概念与重要性
吊篮施工是一种高空作业方式
• 主要用于建筑物外墙和幕墙安装等工程 • 可以提高施工效率和安全性
吊篮施工的重要性
• 高空作业风险较高，需要采取有效管理措施 • 吊篮施工安全管理关系到工程质量和工人安全
吊篮施工安全管理的目标与要求
吊篮施工安全管理的标准
• 遵循国家标准，如《高处作业吊篮》等 • 遵循地方标准，如《地方建筑施工安全规程》等
02
吊篮施工安全隐患分析
吊篮设备的安全隐患及预防措施
吊篮设备的安全隐患
• 设备老化，存在断裂风险 • 零部件损坏，导致安全事故 • 安装不当，影响使用安全
预防措施
• 定期检查和维护设备，确保正常运行 • 选用合格产品，符合国家标准 • 由专业人员进行设备安装和拆卸
• 采用视频监控，实时掌握施工情况 • 定期安全检查，及时发现和处理安全隐患 • 加强人员培训，提高安全管理水平
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
行走小车
Company Logo
5、底篮系统
挂篮底篮系统主要前托梁、后托梁、纵梁及底篮侧平台等组成。
底篮侧平台 后托梁 前托梁
20
纵梁
Company Logo
6、模板系统
挂篮模板系统主要由侧模、底模、内模及内模支撑架等组成。
侧模
底模
内模
21
内模支撑架
Company Logo
7、走道系统
挂篮走道系统主要由前横梁走道、底篮前走道、底篮侧栏 杆等组成。
前横梁走道
底篮前走道
22
底篮侧走道
Company Logo
8、孔筋系统
挂篮孔筋系统主要由主桁后锚预留孔、轨道锚固预留筋、顶 板预留孔、底板预留孔等组成。
顶板预留孔
主桁后锚预留孔
轨道锚固预留筋
底板预留孔
23
23
LOGO
第三部分
挂篮安装
24
Company Logo
三、挂篮安装
挂篮运至工地后，应在试拼台或者0#段上试拼，从而发现 由于制作不精良及运输中变形造成的问题，进而保证正式安装 时的顺利及工程进度。
养护完成后待强度达到95%才能开始张拉 。 张拉后开始注浆，注浆压力达到设计要求 松开模板，推进挂篮。多数情况下施工周 期为1周，也有4-5天的实例。 对称施工 继续第一步
6
Company Logo
一、前言
通过以上简短的介绍，可以看出悬臂浇筑工法具有它独特的优 越性，但在施工过程中需严格控制各个工序关键的安全要点，现结合中 铁五局挂篮施工实例及中铁五机〔2013〕477号-《关于印发<中铁五局 挂篮安全使用管理规定（试行）>的通知》对连续梁挂篮法施工的挂篮 使用及安全控制要点进行介绍，请各位领导及同事批评指正！
2、悬吊系统
挂篮悬吊系统主要由吊杆、调整梁和千斤顶三部分组成。
吊 杆
调整梁 千斤顶
悬吊系
前上横梁
17
Company Logo
3、锚固系统
主构架后锚
内模后锚
底篮后锚
侧模后锚
18
Company Logo
4、行走系统
挂篮行走系统主要由轨道、行走小车、滑船、外滑梁、内滑
梁及滚轮等组成。
轨道
滑船
内、外滑 梁及滚轮
2、悬吊系统
3、锚固系统 4、行走系统
5、底篮系统
6、模板系统 7ቤተ መጻሕፍቲ ባይዱ走道系统
底篮系 模板系 悬吊系
15
8、孔筋系统
Company Logo
1、主桁系统
三角挂篮主桁系统由主梁、立柱、斜拉带组成三角架，由横 联、前横梁以及剪刀撑等连结形成组合结构。
平联 斜拉带 前横梁 立柱
主梁
16
Company Logo
篮通过分配梁垂直悬吊，底篮和侧模随挂篮主桁同时前移，内模在箱梁 底板和腹板钢筋绑扎结束后滑移到位，因其受力合理、自重轻、前方作 业面宽广，该挂篮是目前国内采用最多的结构形式。
菱形挂蓝
10
Company Logo
2、三角挂篮
三角挂篮结构为三角形组合梁结构，由于其斜拉杆承受拉力，大大
降低了主梁的弯矩，从而可以使主梁采用单构件实体型钢，尾部通过设 置锚固系统后取消配重。该挂篮因受力合理被广泛采用，但由于三角 挂篮横梁距箱梁顶面位置较低，使得钢筋和混凝土作业面受到一定影响。
三角挂篮
11
Company Logo
3、贝雷桁架式挂篮
桁架式挂篮上部结构一般为等高度桁架（大多采用贝雷梁），主
要缺点是挂篮自重较大，线形控制较困难，操作不便。优点是可采用 常备式杆件，加工费用较低。
贝雷桁架式挂篮
12
Company Logo
4、弓弦式桁架挂篮
该类挂篮主桁外形似弓形，桁高可随弯矩大小变化高度，可 在安装时施加预应力以消除非弹性变形，通过后锚可取消配重， 重量较轻。由于主梁靠近箱梁顶面，挂篮横梁位置较低，不能形 成方便的作业面。
4
Company Logo
连续梁施工基本流程:
0#块施工
挂篮拼装
1#块施工
标准块施工
拆除挂篮
5
合龙段施工
Company Logo
挂篮法施工基本流程:
挂篮除内模部分移动到新的混凝土浇注位 置。 调整外模，并将其固定。 底板及翼板钢筋绑扎 内模推进 顶板钢筋绑扎
底板及翼板混凝土浇注，顶板混凝土在间 隔一定时间后浇注，也可在第二天浇注。

25
Company Logo
三、挂篮安装
1、挂篮安装前准备工作、注意事项 2、轨道、支座、滑船、小车安装 3、主桁架安装 4、前上横梁安装 5、外滑梁、外导梁安装 6、底篮安装 7、内滑梁安装 8、挂篮各部位、部件调整、检查
26
Company Logo
滑板 后锚 滑道 主桁架
0号段
1号段
2号段
前吊杆 侧模支架
底板后锚 挂篮侧面 挂篮正面
13
Company Logo
5、滑动斜拉式挂篮
上部采用斜拉体系代替梁式结构的受力，而因此引起的水平分力 通过上下限位装置（即水平限位装置）承受，主梁的纵向倾覆稳 定由后端锚固压力维持，其底模平台后端仍吊挂或锚固在箱梁底 板之上。该种挂篮受力合理，重量轻，但由于斜拉带穿过箱梁形 成预留洞，并且经过多次体系转换，工艺较为复杂，操作不方便。
LOGO
连续梁施工安全培训
《挂篮施工及安全控制》
1
Company Logo
目
一
二
三 四 五
录
前言 挂篮类型及组成
六
七 八
挂篮拆除
挂篮施工的防护方案
挂篮安装
常见隐患及事故
挂篮预压
九
挂篮法施工结语
挂篮走行
2
LOGO
第一部分
前
言
3
Company Logo
一、前言
挂篮施工又称为悬臂浇筑施工，是一个能沿梁顶滑动或滚动 的承重系统，其锚固悬挂在已施工梁段上，在挂篮上可进行下一 梁段的各项作业，完成一个阶段的循环后，挂篮即可前移并固定， 进行下一阶段的悬灌，如此循环直至悬臂灌注完成。
7
LOGO
第二部分
挂篮类型及组成
8
Company Logo
二、挂篮类型及组成
目前国内采用的挂篮种类较多，在施工中最常用的挂篮类型主 要有菱形挂篮、三角挂篮、贝雷桁架式挂篮、弓弦式桁架挂篮、 滑动斜拉式挂篮等型式。
三角形挂篮结构示意图
9
Company Logo
1、菱形挂篮
菱形挂篮主桁结构为五根受力杆件组成的菱形桁架，前悬臂端与底
后上横梁 上限位器 主梁 前上横梁
滑梁 下限位器
侧模 斜拉带
下吊杆
底模平台
14
Company Logo
二、挂篮类型及组成
通过以上介绍，我们已了解挂篮的种类及特点，下面我们以常用的三角挂篮 为例详细介绍挂篮的各个系统及详细组成，一般来说，三角挂篮主要由以下八大系统 组成：
行走系 主桁系
锚固系
1、主桁系统
