铸件表面和近表面缺陷的目视检验

铸件检验标准铸件作为机械制造中的重要零部件，其质量直接关系到整个机械设备的使用性能和安全性。

因此，对铸件的检验标准显得尤为重要。

本文将从铸件检验的目的、方法和标准等方面进行详细介绍。

首先，铸件检验的目的是为了保证铸件的质量符合设计要求，满足使用的需要。

在铸件生产过程中，通过检验可以及时发现和排除不合格品，保证产品质量。

其次，铸件检验的方法主要包括外观检查、尺寸测量、材质分析、力学性能测试等。

外观检查是通过肉眼或辅助工具对铸件表面进行检查，以发现铸件表面的缺陷或异物。

尺寸测量是通过测量工具对铸件的尺寸进行检测，以确保尺寸符合设计要求。

材质分析是通过化学成分分析、金相分析等手段对铸件材质进行检测，以确定材质是否符合标准。

力学性能测试是通过拉伸试验、冲击试验等手段对铸件的力学性能进行检测，以确保其强度和韧性符合要求。

在铸件检验标准方面，国家和行业都有相应的标准规定。

国家标准主要包括GB/T、GB、JB等标准，而行业标准则是根据不同行业的特点和要求而制定的标准。

在铸件检验标准中，通常包括了铸件的外观质量、尺寸偏差、材质成分、力学性能等方面的要求。

对于不同类型的铸件，其检验标准也会有所不同，需要根据具体情况进行选择和执行。

在实际操作中，铸件检验需要严格按照标准要求进行，以确保检验结果的准确性和可靠性。

同时，检验人员需要具备扎实的专业知识和丰富的实践经验，以确保检验工作的顺利进行。

在检验过程中，还需要使用合适的检测设备和工具，以提高检验的精度和效率。

总的来说，铸件检验标准对于保证铸件质量和产品安全具有重要意义。

只有严格执行标准要求，才能有效地提高铸件的质量，并确保其在使用过程中的稳定性和可靠性。

希望本文能够对铸件检验标准有所帮助，同时也希望各个相关行业能够重视铸件检验工作，共同提高产品质量和安全水平。

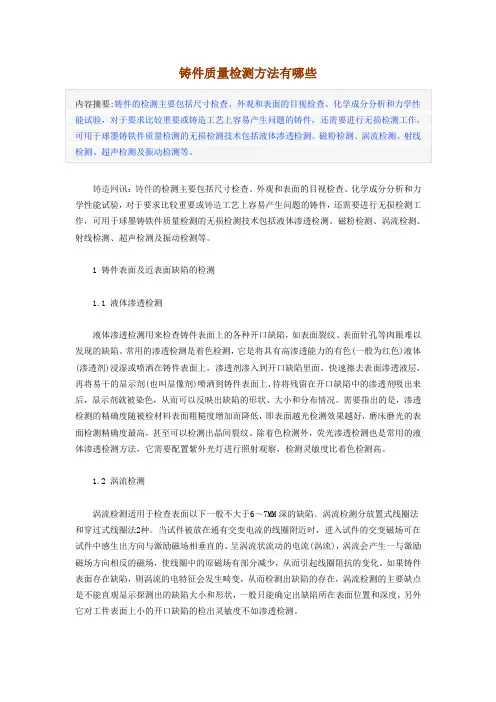

铸件质量检测方法有哪些铸造网讯：铸件的检测主要包括尺寸检查、外观和表面的目视检查、化学成分分析和力学性能试验，对于要求比较重要或铸造工艺上容易产生问题的铸件，还需要进行无损检测工作，可用于球墨铸铁件质量检测的无损检测技术包括液体渗透检测、磁粉检测、涡流检测、射线检测、超声检测及振动检测等。

1 铸件表面及近表面缺陷的检测1.1 液体渗透检测液体渗透检测用来检查铸件表面上的各种开口缺陷，如表面裂纹、表面针孔等肉眼难以发现的缺陷。

常用的渗透检测是着色检测，它是将具有高渗透能力的有色(一般为红色)液体(渗透剂)浸湿或喷洒在铸件表面上，渗透剂渗入到开口缺陷里面，快速擦去表面渗透液层，再将易干的显示剂(也叫显像剂)喷洒到铸件表面上，待将残留在开口缺陷中的渗透剂吸出来后，显示剂就被染色，从而可以反映出缺陷的形状、大小和分布情况。

需要指出的是，渗透检测的精确度随被检材料表面粗糙度增加而降低，即表面越光检测效果越好，磨床磨光的表面检测精确度最高，甚至可以检测出晶间裂纹。

除着色检测外，荧光渗透检测也是常用的液体渗透检测方法，它需要配置紫外光灯进行照射观察，检测灵敏度比着色检测高。

1.2 涡流检测涡流检测适用于检查表面以下一般不大于6～7MM深的缺陷。

涡流检测分放置式线圈法和穿过式线圈法2种。

当试件被放在通有交变电流的线圈附近时，进入试件的交变磁场可在试件中感生出方向与激励磁场相垂直的、呈涡流状流动的电流(涡流)，涡流会产生一与激励磁场方向相反的磁场，使线圈中的原磁场有部分减少，从而引起线圈阻抗的变化。

如果铸件表面存在缺陷，则涡流的电特征会发生畸变，从而检测出缺陷的存在，涡流检测的主要缺点是不能直观显示探测出的缺陷大小和形状，一般只能确定出缺陷所在表面位置和深度，另外它对工件表面上小的开口缺陷的检出灵敏度不如渗透检测。

1.3 磁粉检测磁粉检测适合于检测表面缺陷及表面以下数毫米深的缺陷，它需要直流(或交流)磁化设备和磁粉(或磁悬浮液)才能进行检测操作。

铸件外观检验规一、围
本规适用于本厂产品的精铸件、砂型铸件的外观检验。

本规规定了精铸件、砂型铸件的外观检验要求和具体验收准则铸件外观缺陷名称及分类
三、检验要求
铸件不得有明显孔眼（气孔、缩孔、缩松、渣眼、砂眼、铁豆），裂纹（热裂、冷裂、温裂），表面缺陷（粘砂、结疤、夹砂、冷隔），形状缺陷（多肉、浇不足、变形、料口毛刺）等严重影响产品的外观和强度缺陷。

四、具体验收准则
（一）手轮
（二）定位轮
（三）调整块
（四）尾环架
1 气孔
2 多肉
浇不
料口
毛刺
注：如出现其它严重影响产品的外观缺陷，一律不可接收。

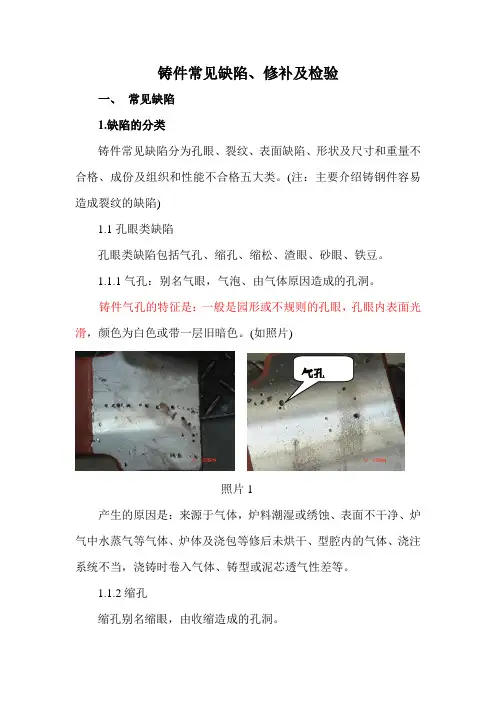

铸件中常见的主要缺陷有：1.气孔这是金属凝固过程中未能逸出的气体留在金属内部形成的小空洞，其内壁光滑，内含气体，对超声波具有较高的反射率，但是又因为其基本上呈球状或椭球状，亦即为点状缺陷，影响其反射波幅。

钢锭中的气孔经过锻造或轧制后被压扁成面积型缺陷而有利于被超声检测所发现，如图2.2所示。

2.缩孔与疏松铸件或钢锭冷却凝固时，体积要收缩，在最后凝固的部分因为得不到液态金属的补充而会形成空洞状的缺陷。

大而集中的空洞称为缩孔，细小而分散的空隙则称为疏松，它们一般位于钢锭或铸件中心最后凝固的部分，其内壁粗糙，周围多伴有许多杂质和细小的气孔。

由于热胀冷缩的规律，缩孔是必然存在的，只是随加工工艺处理方法不同而有不同的形态、尺寸和位置，当其延伸到铸件或钢锭本体时就成为缺陷。

钢锭在开坯锻造时如果没有把缩孔切除干净而带入锻件中就成为残余缩孔（缩孔残余、残余缩管），如图2.3、2.4、2.5所示。

如果铸件的型模设计不当、浇注工艺不当等，也会在铸件与型模接触的部位产生疏松，如图2.28所示。

断口照片中的黑色部分即为疏松部位，其呈现黑色是因为该工件已经过退火处理，使得疏松部位被氧化和渗入机油所致。

图2.28 W18钢铸件-用作铣刀齿，采用超声纵波垂直入射多次底波衰减法发现的疏松断口照片3.夹渣熔炼过程中的熔渣或熔炉炉体上的耐火材料剥落进入液态金属中，在浇注时被卷入铸件或钢锭本体内，就形成了夹渣缺陷。

夹渣通常不会单一存在，往往呈密集状态或在不同深度上分散存在，它类似体积型缺陷然而又往往有一定线度。

4.夹杂熔炼过程中的反应生成物（如氧化物、硫化物等）-非金属夹杂，如图2.1和2.6，或金属成分中某些成分的添加料未完全熔化而残留下来形成金属夹杂，如高密度、高熔点成分-钨、钼等，如图2.29，也有如图2.24所示钛合金棒材中的纯钛偏析。

（a）（b）（c）（d）（e）图2.29 BT9钛合金锻制饼坯中的钼夹杂：（a）剖面低倍照片；（b）X射线照相底片；（c）C扫描显示（图中四个白色点状显示为同一个缺陷，是使用水浸点聚焦探头以不同灵敏度检测的结果，其他分散细小的白色点状为与该缺陷无关的杂波显示）；（d）B扫描显示；（e）3D显示5.偏析铸件或钢锭中的偏析主要指冶炼过程中或金属的熔化过程中因为成分分布不均而形成的成分偏析，有偏析存在的区域其力学性能有别于整个金属基体的力学性能，差异超出允许标准范围就成为缺陷，如图2.23和2.24、2.27所示。

铸造件通用检验标准前言铸造件的检验，以图纸为依据，如本标准与图纸不符，以图纸为检验标准。

为了使检验工作走向标准化，加强中间过程质量控制，特制定本检验标准。

1.范围本标准适用于本公司产品压铸件及机加工的检验、验收。

2.引用标准本标准引用了下列标准的条款.本标准发布时,这些引用标准均为有效版本.所有标准将进行修定,因此,鼓励依据本标准达成协议的各方尽可能采用下列标准的最新版本.GB4054—83 金属涂覆层外观分级GB/T 9286—88 色漆和清漆划痕试验GB/T 6739—96 涂膜硬度铅笔测定法GB/T 1733—93 漆膜耐水性测定法GB/T6742—93 漆膜弯曲试验(园柱轴)GB/T1732-93 漆膜耐冲击测定法GB/T1771—91 色漆和清漆耐中性盐污性能的测定GB 5267—85 螺纹紧固件电镀层GB 2792—81 压敏胶带180°剥离强度测定方法GB5935—86 轻工产品金属镀层的孔隙率测试方法GB6463—86 金属和其它无机覆盖层厚度测量方法评述GB10125-97 《人造气氛腐蚀试验盐雾试验》GB5270-86 金属覆盖层结合力及脆性测试GB/T1182-96 形状和位置公差GB4208-2008 外壳防护等级(IP代码)3.目的3.1确保压铸件判定的统一标准；3.2指引QC检验，将所有检验动作标准化。

4.定义磨花/磨痕：产品表面由于摩擦而造成的擦花痕刮伤/划伤：产品表面由于与尖硬物摩擦而造成的刮痕/划痕。

刀痕：因用锉刀或机加工时刀具所留下的痕迹砂带痕：因用砂带打磨所留下的痕迹拉模伤：顺着出模方向遗留在铸件表面上的拉伤痕迹。

凹陷：平滑表面上凹瘪的部分或者成型过程中填充不完整的部位压伤：切边模冲压或机加工时挤压所留下的痕迹碰伤：产品表面，边角受碰撞引起的变形痕迹顶针印：铸件表面由于模具顶针而形成凸出或凹下的痕迹行位印：铸件表面由于模具抽芯/镶块而形成凸出或凹下的痕迹冷隔：金属流对接未完全熔合形成的不规则下陷线性纹路，在外力作用下有发展趋势可能冷纹：肉眼可见与金属基体颜色不一样的纹络，无发展趋势印痕：铸件表面由于模具型腔磕碰挤压而形成凸出或凹下的痕迹流痕：表面上用手感觉得出的局部下陷的纹路，无发展趋势孔穴：气孔,缩孔和夹杂物等缺陷所形成的孔洞针孔：喷涂时表面产生的像针尖一样的小孔缺料/崩缺：外力敲击水口或切边模产生的缺损裂纹/裂痕：模具表面有呈直线状或波浪形的纹路，狭小而长，在外力的左右下有发展趋势龟裂纹：模具型腔表面龟裂形成的产品表面凸起或凹陷痕迹披锋：压铸件在分型面边缘出现的薄片毛边：边缘轮廓上因涂料堆积出现的边缘涂层不整齐现象斑点/麻点：产品表面形成的凸起颗粒或突出性杂物污点/脏点：颜色与正常表面不一致的色斑印迹气泡：涂层覆盖部分气体在烘烤时产生的泡状凸起缺陷桔皮/橘皮：涂层表面呈现出许多半圆状高低不平的桔子皮形状突起，易造成脱落起皮色差/异色：产品与色板的颜色差异露底/掉漆：局部无涂层或涂层缺失/覆盖不平露出底材积漆/溢漆：表面有较多漆团或漆点烧焦/发黄：喷涂烘烤不良造成表面留下的烧痕迹少漆/薄漆：喷涂不到位或涂层流动而造成的厚度不均匀补漆：因涂层损伤而用涂料所作的局部遮盖补救A 级面：指该表面位于工件或组装后经常看到的外表面，或客户日常操作能近距离视角接触，并直接正视关注的产品表面和商标文字和图案丝印表面B 级面：指该表面位于工件或组装背面，或不经常看到但在一定条件下能看到的面，或客户不明显关注的外观表面，或不易被客户直接视角接触正视的外部表面C 级面：指该表面位于工件或组装不可视面，或客户一般不易观察并关注到的内外部表面，或只有在装配过程中才能看到的面，或经其他工件覆盖需拆卸才能被客户直接视角接触正视的内外部表面5.内容5.1外观检验5.2性能检验5.3包装防护标识5.4机加工尺寸选用下表中等级-M级。

外观检验标准WI/DQ JS -07 A01.目的：规范统一压铸件及表面处理零件外观标准。

2.范围:适用于公司所生产的所有压铸件、表面处理零件产品，客户特别规定的除外。

3.权责：本标准由技术部编制，运用于判定产品外观缺陷及接收标准。

4.定义4.1压铸件、表面处理等级一级:产品外露表面即装饰表面，表面处理为抛光+电镀零件。

如执手、面板产品等。

二级:安装前可见的表面，壳体内表面等。

三级:结构件，非外露表面或零件。

4.2压铸件表面缺陷描述流痕:在表面出现波浪或条纹，原因为流入模具内的熔汤熔融状态不充分。

充填不良：由于模具充填不充分而导致零件部分缺省。

裂缝：由于外力产生微小的裂纹。

原因为铸件凝固收缩，或脱模时包紧力过大。

缩限:材料有像火山口一样的凹陷。

原因为铸件在肉厚处的收缩。

起泡：铸件表面的气孔，有像水泡或肿块凸起，为铸件开模或热处理时表面气体膨胀。

积炭：熔汤熔着模具表面，使得铸件表面产生缺肉或粗糙的现象。

模裂纹：模具表面有热裂纹的伤痕时使得铸件表面产生同样形状的伤痕。

冲蚀：熔汤高温高速冲蚀模具，使得铸件产生与模具相同的伤痕。

脱皮：铸件表面部分剥离的现象，最易发生在表面光滑的铸件上。

针孔：氢气导致针状细小的砂孔，因除气不彻底产生的内部缺陷。

擦伤:由于磨损使表面不理想，有比较长的痕迹。

缩孔：因熔汤凝固收缩而产生的内部砂孔。

气孔：因卷入气体或空气导致铸件内部存在的砂孔。

玷污:其它材料或其它材料的加入使表面变色，如机器润滑油，离型剂等。

隔层：铸件层剥皮。

变形:产品收缩应力或顶出变形。

凹陷:由于不同的材料的结合度和收缩率不同,引起表面凹陷。

拉伤：铸件表面的磨损或磨擦使得表面不理想。

腐蚀:在材质表面有不连续的痕迹,由氧化引起。

凹痕:由于挤压或撞击而产生的凹坑。

毛刺:在孔或边有粗糙和锋利的棱角(相对于材料的厚度和凸起的高度)。

冷隔:在两处或更多的材料融合点有线条(并且终止了结合或流动)分模线:在模具的两块或镶块之间有一条明显的线,例如:如果模具安装不当,在模具的主要部分能明显的看到明显的看到微小的凸起的线条。

铸件外观检验规
一、围
本规适用于本厂产品的精铸件、砂型铸件的外观检验。

本规规定了精铸件、砂型铸件的外观检验要求和具体验收准则。

二、铸件外观缺陷名称及分类
铸件不得有明显孔眼（气孔、缩孔、缩松、渣眼、砂眼、铁豆），裂纹（热裂、冷裂、温裂），表面缺陷（粘砂、结疤、夹砂、冷隔），形状缺陷（多肉、浇不足、变形、料口毛刺）等严重影响产品的外观和强度缺陷。

四、具体验收准则
(一)手轮
(二)定位轮
(三)调整块
(四)尾环架
1 气孔
2 多肉
3 浇不足
4 料口毛刺
注：如出现其它严重影响产品的外观缺陷，一律不可接收。

标题目视检测工艺规程1 适用范围本工艺规程适用于焊接焊缝外观检测作业。

2 引用标准NB/T47013-20123 目视检测指导3.1 综述外观检验主要检查以下四个方面：焊件尺寸的精确度；焊缝尺寸和外形要求的一致性；焊件外观在表面粗糙度、焊缝飞溅和清洁度方面的可接受性；存在的表面缺陷，如收弧口未填满、麻点、咬边、焊瘤和裂纹。

3.2 人员资格焊缝外观检验和最终结果评定应由具备资格和能力的人员进行。

3.3 检查条件和设备3.3.1 检查条件3.3.1.1 表面光照度至少应达到500LX，最好在1000LX以上。

可以用手电筒作为辅助光源，可以从垂直和水平的多个方向照射。

3.3.1.2 直接目视检验时，眼睛和检测表面之间的距离不得大于600毫米，相对于检测表面的检测视角必须大于30度。

见图1。

图13.3.1.3 间接目视检验时，可借助其他工具。

主要是2-5倍的低倍放大镜。

3.4 检查设备3.4.1 焊接检验尺1。

产品图示及使用说明如图2所示。

标题目视检测工艺规程图23.4.2 焊接检验尺2 (WGU-7M)。

产品图示及使用说明如图3。

图33.4.3 焊接检验尺3（自制焊接尺）。

用途：用于检验焊趾角度是否满足要求。

4.1试件的准备4.1.1目视检测的必须条件4.1.1.1 光源在目视检查中，光照是必要条件之一，合适的照明条件是保证目视检测结果正确的前提。

由于人眼对背景光的限制和敏感程度不同，不同的光照将产生不同的效果，所以根据检测对象和环境，制定出具体的照度范围是必要的。

一般检测时，至少要有500勒克斯的光照强度，而用于检测或研究一些小的异常区时，则至少要有1000勒克斯的光照强度。

光源可以是自然光源（日光），也可以是人工光源，可视具体情况进行选择。

4.1.1.2 目视检测的分辨率目视检测使用的基本工具是人的眼睛，肉眼能看清什么，这是一个复杂的题目。

影响目视的因素包括照在被检物体上的光线波长或颜色，光强以及物体所处现场的背景颜色和结构等。

目视检测规范1.范围本规范规定了阀门零部件铸件、锻件、焊缝及非金属密封件和阀门整机的目视检测流程。

2.引用标准API 6D《管线和管道阀门》API 6A《井口装置和采油树设备规范》ASME IX《焊接和钎焊评定标准》MSS SP 55《阀门、法兰、管件和其他管道部件用铸钢件质量标准-表面缺陷评定的目视检验方法》ASME B16.34《法兰、螺纹和焊连接的阀门》ISO 9712《无损检测人员的资格鉴定与认证》EN473《NDT人员的资格及资格认定一般原则》ASNT SNT-TC-IA《无损检测人员资格鉴定和认证》ISO 2859-1《计数检查的抽样程序-第1部分:用合格质量标准(AQL)指标进行批检验的抽样计划》3.目视检测条件1）目视检测人员必须按ISO 9712或EN473或ASNT SNT-TC-IA的要求，每年进行一次视力检查。

2）每一个铸件或锻件零部件都应该进行目视检测。

3）零部件的修理和再修理，所有易于接近表面均应进行目视检测。

4）焊缝应在热处理后和对焊缝有加工要求的在机加工后进行100%目视检测。

5）焊接件焊接完成待焊缝冷却后，清除表面焊渣和药皮。

6）每次目视检查均形成记录文件。

4.铸件的目视检测流程1）名词解释热烈、裂纹：铸钢件出现的线状裂纹。

缩孔:在铸钢件的浇、冒口切割处，存在的形状极不规则，孔壁粗糙并带有枝状结晶的孔洞砂（渣）眼：铸钢件表面带有沙粒（渣子）的孔洞。

气孔：铸钢件表面上大小不等、壁孔壁较光滑呈梨形、圆形、椭圆形的孔洞。

脊状突起：铸钢件表面上呈刺（脊）状的金属凸起物。

形状及不规则，呈网状或脉状分布的毛刺称脉纹。

鼠尾：铸钢件表面上较浅（小于5mm）的带有锐角的凹痕。

皱纹、冷隔：铸钢件上出现的一种未完全融合，边缘呈圆角状的穿透或不穿透的缝隙。

在表皮上一般带有较深的网状沟槽称为皱皮。

割疤：铸钢件在清理、切割浇冒口的过程中，由于修整不当而留下的疤痕。

结疤：轻度的表面凸起缺陷，通常为金属表面多出的一个掺杂着型砂的多孔的薄壳。
