02S404防水套管-02s404

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

02S404柔性防水套管A型结构安装图材料表见下页02S404柔性防水套管A型结构材料表02S404柔性防水套管A型结构说明1）当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵2）套管穿墙处如遇非混凝士墙壁时，应局部改用混凝士墙壁，其浇注范围应比翼环直径（D5）大200，而且必需将套管一次浇固于墙内.3）穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+2004）套管的重量以L=300计算，如墙厚大于300时，应另行计算02S404柔性防水套管B型结构安装图02S404柔性防水套管B 型结构材料表序号 名称 数量 材料 备注 1 法兰套管 1 Q235-A 焊接件2 密封圈1型 2 橡胶 密封圈2型 1 橡胶3 法兰压盖 1 Q235-A 焊接件4 螺柱 N 4.8 GB897-88A 5螺母N4GB/T41-2000材料表见下页：rcs=iV] 1 M ——1\'IC20 aoOJ■S12L>300®ifm1002S404 柔性防水套管B 型结构说明5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200,而且必需将套管一次浇固于墙内.7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2008) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算02S404柔性防水套管尺寸重量表见下页:。

02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。

为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。

柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。

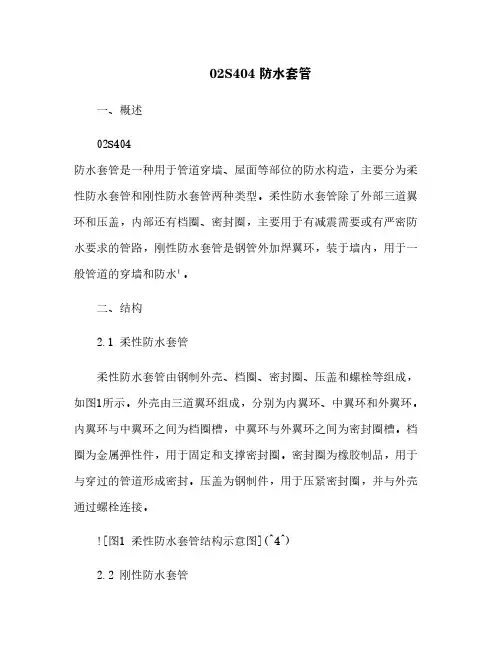

02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造，主要分为柔性防水套管和刚性防水套管两种类型。

柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。

二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成，如图1所示。

外壳由三道翼环组成，分别为内翼环、中翼环和外翼环。

内翼环与中翼环之间为档圈槽，中翼环与外翼环之间为密封圈槽。

档圈为金属弹性件，用于固定和支撑密封圈。

密封圈为橡胶制品，用于与穿过的管道形成密封。

压盖为钢制件，用于压紧密封圈，并与外壳通过螺栓连接。

2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成，如图2所示。

外壳为钢管，其长度应大于墙厚，并在两端分别焊接一个翼环。

翼环为钢板制品，用于与墙体形成嵌固。

![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将柔性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在柔性防水套管两端分别安装档圈和密封圈，并将其放入相应的槽内。

在柔性防水套管两端分别安装压盖，并用螺栓将其与外壳紧固。

在柔性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。

对柔性防水套管进行检测和验收。

3.2 刚性防水套管刚性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将刚性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在刚性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。

对刚性防水套管进行检测和验收。

四、检测4.1 柔性防水套管柔性防水套管的检测方法如下：观察柔性防水套管的外观，检查其是否有损坏、变形、锈蚀等缺陷，以及是否与墙体和穿过的管道配合良好。

建筑给水，排水和供热工程施工质量验收规范规范。

当防水套管与腐蚀性介质接触时，设计人员应根据介质的性质和预防措施，在进入泳池壁或建筑物外壁的管道附近设置挠性连接。

A型适用于腐蚀，耐腐蚀材料应单独选择。

B型和C型钢管适用于球墨铸铁管和铸铁管。

3.4天的J型防水翼环适用于管道穿过墙壁且不承受管道振动和膨胀变形的结构（建筑物）。

5.涂层结构适用于穿过墙壁的管道，并且空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。

手动除锈的质量应达到gb8923-88标准中的ST3，喷雾除锈的质量应达到sq2112。

对于有抗震设防要求的区域，如果使用刚性防水翼环，则5.2如果没有特殊设计要求，则应在防水套筒与介质或大气接触的表面涂上涂层，以防止管道进入水池壁或建筑物外壁。

3.5防水套管的选择或加工应符合管道设计条件和安装要求。

如有必要，应涂两层防锈底漆和面漆。

5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。

防水套管的壁厚和轴向推力应由结构工程师确认。

3.6防水套的安装位置应避开沉降缝，伸缩缝或两个特写结构标记6。

如果防水套完成，应在显眼位置的末尾涂上标记的内部（建筑物）。

如果有特殊需要，必须由结构工程师设计和选择。

3.7当穿墙管的材料和外径超出本图册的范围时，应注意防水套管的结构能力，包括制造商或制造商的徽标，产品名称或型号，公称直径，材料，7.应当调整和纠正接缝屏障中使用的结构和安装形式，尺寸和填料。

4.材料7.1柔性防水套4.1用于饮用水池的防水套，其密封圈，密封膏，保护涂层等应无毒。

7.1.1橡胶密封圈在使用前应进行检查，不得有切割，开裂，错位，错配和飞边等缺陷。

根据GB / T 17219-1998标准的规定，与橡胶圈接触的橡胶圈表面应保持清洁，壁管上的橡胶圈应笔直，且不受防疫机构的检查。

E 4.2橡胶密封圈的硬度，物理性能，质量，尺寸和公差以及检查应符合变形规定。

汞/ D 3091：2000。

102S404国标柔性防水套管
产品简介：
02S404柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

A型用于钢管，B型适用于球墨铸铁管。

其中I型密封圈适用于一般防水套管，II型密封圈适用于比较严格的防水要求，适用温度：-20--250℃，如有特殊要求订货的时候请说明。

购买02S404柔性防水套管请到巩义市健坤供水设备厂！
产品示意图：。

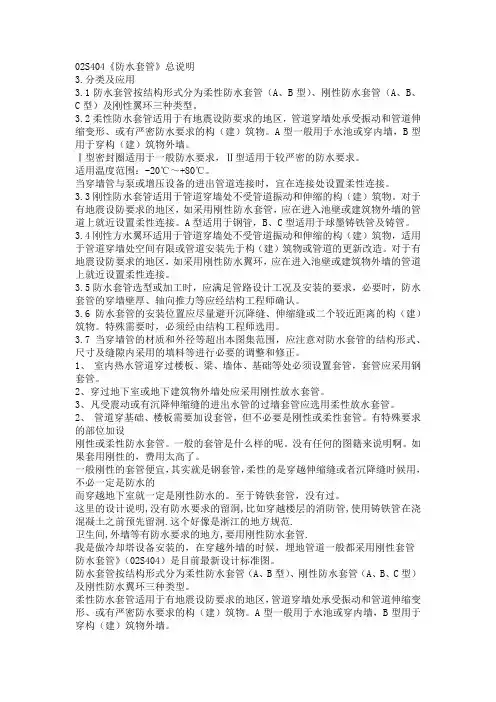

02S404《防水套管》总说明3.分类及应用3.1防水套管按结构形式分为柔性防水套管（A、B型）、刚性防水套管（A、B、C型）及刚性翼环三种类型。

3.2柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。

A型一般用于水池或穿内墙，B型用于穿构（建）筑物外墙。

Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。

适用温度范围：-20℃～+80℃。

当穿墙管与泵或增压设备的进出管道连接时，宜在连接处设置柔性连接。

3.3刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物。

对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

A型适用于钢管，B、C型适用于球墨铸铁管及铸管。

3.4刚性方水翼环适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。

对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

3.5防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

3.6防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。

特殊需要时，必须经由结构工程师选用。

3.7当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。

1、室内热水管道穿过楼板、梁、墙体、基础等处必须设置套管，套管应采用钢套管。

2、穿过地下室或地下建筑物外墙处应采用刚性放水套管。

3、凡受震动或有沉降伸缩缝的进出水管的过墙套管应选用柔性放水套管。

2、管道穿基础、楼板需要加设套管，但不必要是刚性或柔性套管。

有特殊要求的部位加设刚性或柔性防水套管。

一般的套管是什么样的呢。

没有任何的图籍来说明啊。

如果套用刚性的，费用太高了。

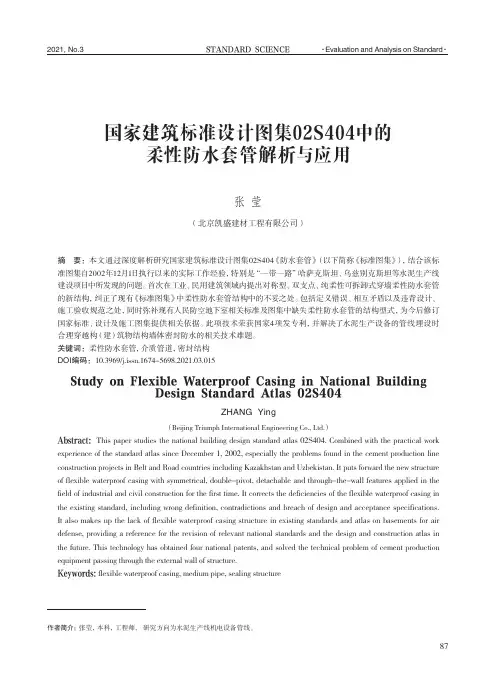

国家建筑标准设计图集02S404中的柔性防水套管解析与应用张 莹（北京凯盛建材工程有限公司）摘　要：本文通过深度解析研究国家建筑标准设计图集02S404《防水套管》（以下简称《标准图集》），结合该标准图集自2002年12月1日执行以来的实际工作经验，特别是“一带一路”哈萨克斯坦、乌兹别克斯坦等水泥生产线建设项目中所发现的问题。

首次在工业、民用建筑领域内提出对称型、双支点、纯柔性可拆卸式穿墙柔性防水套管的新结构，纠正了现有《标准图集》中柔性防水套管结构中的不妥之处。

包括定义错误、相互矛盾以及违背设计、施工验收规范之处，同时弥补现有人民防空地下室相关标准及图集中缺失柔性防水套管的结构型式，为今后修订国家标准、设计及施工图集提供相关依据。

此项技术荣获国家4项发专利，并解决了水泥生产设备的管线埋设时合理穿越构（建）筑物结构墙体密封防水的相关技术难题。

关键词：柔性防水套管，介质管道，密封结构DOI编码：10.3969/j.issn.1674-5698.2021.03.015Study on Flexible Waterproof Casing in National BuildingDesign Standard Atlas 02S404ZHANG Ying（Beijing Triumph International Engineering Co., Ltd.）Abstract: This paper studies the national building design standard atlas 02S404. Combined with the practical work experience of the standard atlas since December 1, 2002, especially the problems found in the cement production line construction projects in Belt and Road countries including Kazakhstan and Uzbekistan. It puts forward the new structure of flexible waterproof casing with symmetrical, double-pivot, detachable and through-the-wall features applied in the field of industrial and civil construction for the first time. It corrects the deficiencies of the flexible waterproof casing in the existing standard, including wrong definition, contradictions and breach of design and acceptance specifications.It also makes up the lack of flexible waterproof casing structure in existing standards and atlas on basements for air defense, providing a reference for the revision of relevant national standards and the design and construction atlas in the future. This technology has obtained four national patents, and solved the technical problem of cement production equipment passing through the external wall of structure.Keywords: flexible waterproof casing, medium pipe, sealing structure作者简介：张莹，本科，工程师， 研究方向为水泥生产线机电设备管线。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

防水套管施工是由固定在模板内浇筑混凝土墙→浇筑墙体混凝土→待墙体凝固成型后→过墙穿管→堵漏、填料。

另一种为穿孔安装，将套管入预留洞内，用水泥填实待凝固后，再进行管道穿墙。

此方法用于砖墙、填充墙等墙体安装02s404柔性防水套管。

施工流程：墙体钻孔→固定02s404柔性防水套管→墙体于外壁填入混凝土固定→待凝固后穿管→堵漏、填料→墙面修复。

02s404柔性防水套管的安装与施工：1、02s404柔性防水套管施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池02s404柔性防水套管，穿屋面02s404柔性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

3、地下室预埋02s404柔性防水套管按图集加工制作安装。

4、地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将02s404柔性防水套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好02s404柔性防水套管的防堵工作。

5、穿梁、穿墙02s404柔性防水套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将02s404柔性防水套管固定与结构梁或结构中，然后交给土建队伍施工。

6、02s404柔性防水套管穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

在做水池的时候要用到02s404柔性防水套管，它是管道通向水池的通道。

但是普通的02s404柔性防水套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，02s404柔性防水套管的使用性能和设计原理则是解决这两种问题。
