柔性防水套管(02S404)

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

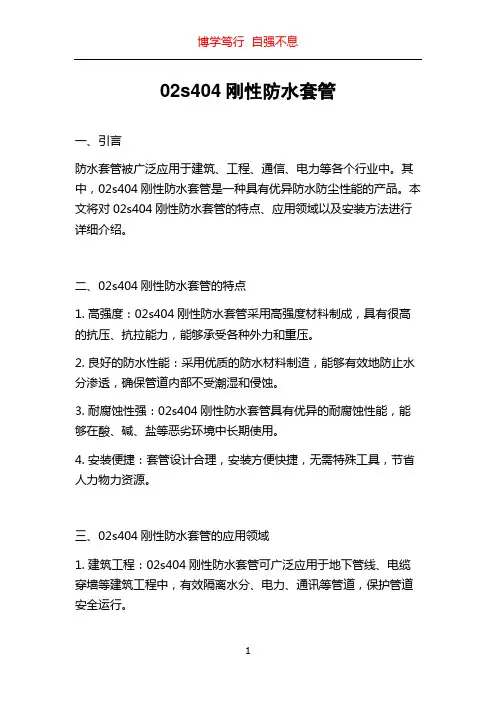

02s404刚性防水套管一、引言防水套管被广泛应用于建筑、工程、通信、电力等各个行业中。

其中，02s404刚性防水套管是一种具有优异防水防尘性能的产品。

本文将对02s404刚性防水套管的特点、应用领域以及安装方法进行详细介绍。

二、02s404刚性防水套管的特点1. 高强度：02s404刚性防水套管采用高强度材料制成，具有很高的抗压、抗拉能力，能够承受各种外力和重压。

2. 良好的防水性能：采用优质的防水材料制造，能够有效地防止水分渗透，确保管道内部不受潮湿和侵蚀。

3. 耐腐蚀性强：02s404刚性防水套管具有优异的耐腐蚀性能，能够在酸、碱、盐等恶劣环境中长期使用。

4. 安装便捷：套管设计合理，安装方便快捷，无需特殊工具，节省人力物力资源。

三、02s404刚性防水套管的应用领域1. 建筑工程：02s404刚性防水套管可广泛应用于地下管线、电缆穿墙等建筑工程中，有效隔离水分、电力、通讯等管道，保护管道安全运行。

2. 电力行业：电缆在输送电力过程中往往会受到外界环境的影响，02s404刚性防水套管能够保护电缆不受潮湿、腐蚀等侵蚀，确保电力传输的稳定性。

3. 通信行业：在通信设备中，经常需要穿越建筑墙壁或地面，02s404刚性防水套管能够有效隔离水分和灰尘，确保通信设备的正常运行。

4. 矿山工程：矿山工程中常常会遭受地下水的侵入，02s404刚性防水套管具有良好的防水性能，能够有效阻隔地下水的渗透，保护矿山设备的正常运行。

四、02s404刚性防水套管的安装方法1. 预备工作：在进行02s404刚性防水套管的安装前，需要对安装位置进行清理和处理。

确保安装位置干净、平整。

2. 进行套管铺设：按照设计和实际需要进行套管铺设的位置和长度确定。

将02s404刚性防水套管一段段铺设好，并进行连接固定，确保套管的稳固性。

3. 密封处理：在套管铺设好后，需要进行密封处理。

使用专用的防水胶进行套管连接处的密封，确保其具有良好的防水性能。

国家建筑标准设计图集02S404中的柔性防水套管解析与应用张 莹（北京凯盛建材工程有限公司）摘　要：本文通过深度解析研究国家建筑标准设计图集02S404《防水套管》（以下简称《标准图集》），结合该标准图集自2002年12月1日执行以来的实际工作经验，特别是“一带一路”哈萨克斯坦、乌兹别克斯坦等水泥生产线建设项目中所发现的问题。

首次在工业、民用建筑领域内提出对称型、双支点、纯柔性可拆卸式穿墙柔性防水套管的新结构，纠正了现有《标准图集》中柔性防水套管结构中的不妥之处。

包括定义错误、相互矛盾以及违背设计、施工验收规范之处，同时弥补现有人民防空地下室相关标准及图集中缺失柔性防水套管的结构型式，为今后修订国家标准、设计及施工图集提供相关依据。

此项技术荣获国家4项发专利，并解决了水泥生产设备的管线埋设时合理穿越构（建）筑物结构墙体密封防水的相关技术难题。

关键词：柔性防水套管，介质管道，密封结构DOI编码：10.3969/j.issn.1674-5698.2021.03.015Study on Flexible Waterproof Casing in National BuildingDesign Standard Atlas 02S404ZHANG Ying（Beijing Triumph International Engineering Co., Ltd.）Abstract: This paper studies the national building design standard atlas 02S404. Combined with the practical work experience of the standard atlas since December 1, 2002, especially the problems found in the cement production line construction projects in Belt and Road countries including Kazakhstan and Uzbekistan. It puts forward the new structure of flexible waterproof casing with symmetrical, double-pivot, detachable and through-the-wall features applied in the field of industrial and civil construction for the first time. It corrects the deficiencies of the flexible waterproof casing in the existing standard, including wrong definition, contradictions and breach of design and acceptance specifications.It also makes up the lack of flexible waterproof casing structure in existing standards and atlas on basements for air defense, providing a reference for the revision of relevant national standards and the design and construction atlas in the future. This technology has obtained four national patents, and solved the technical problem of cement production equipment passing through the external wall of structure.Keywords: flexible waterproof casing, medium pipe, sealing structure作者简介：张莹，本科，工程师， 研究方向为水泥生产线机电设备管线。

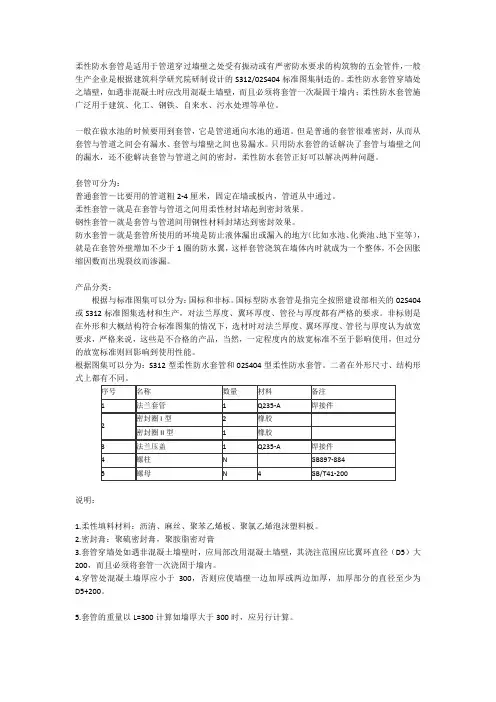

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

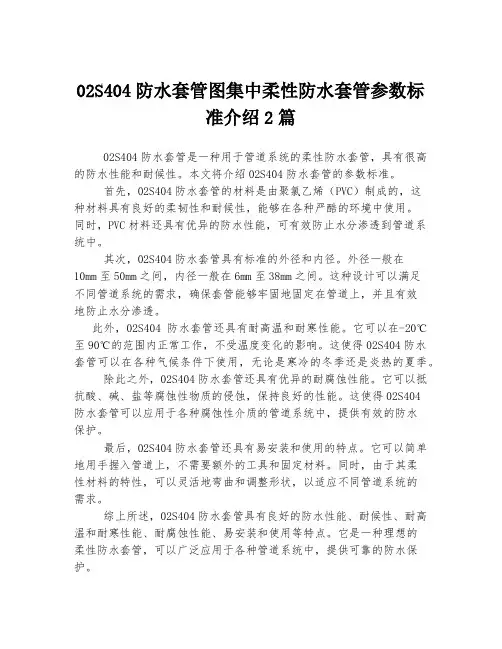

02S404防水套管图集中柔性防水套管参数标准介绍2篇02S404防水套管是一种用于管道系统的柔性防水套管，具有很高的防水性能和耐候性。

本文将介绍02S404防水套管的参数标准。

首先，02S404防水套管的材料是由聚氯乙烯（PVC）制成的，这种材料具有良好的柔韧性和耐候性，能够在各种严酷的环境中使用。

同时，PVC材料还具有优异的防水性能，可有效防止水分渗透到管道系统中。

其次，02S404防水套管具有标准的外径和内径。

外径一般在10mm至50mm之间，内径一般在6mm至38mm之间。

这种设计可以满足不同管道系统的需求，确保套管能够牢固地固定在管道上，并且有效地防止水分渗透。

此外，02S404防水套管还具有耐高温和耐寒性能。

它可以在-20℃至90℃的范围内正常工作，不受温度变化的影响。

这使得02S404防水套管可以在各种气候条件下使用，无论是寒冷的冬季还是炎热的夏季。

除此之外，02S404防水套管还具有优异的耐腐蚀性能。

它可以抵抗酸、碱、盐等腐蚀性物质的侵蚀，保持良好的性能。

这使得02S404防水套管可以应用于各种腐蚀性介质的管道系统中，提供有效的防水保护。

最后，02S404防水套管还具有易安装和使用的特点。

它可以简单地用手握入管道上，不需要额外的工具和固定材料。

同时，由于其柔性材料的特性，可以灵活地弯曲和调整形状，以适应不同管道系统的需求。

综上所述，02S404防水套管具有良好的防水性能、耐候性、耐高温和耐寒性能、耐腐蚀性能、易安装和使用等特点。

它是一种理想的柔性防水套管，可以广泛应用于各种管道系统中，提供可靠的防水保护。

02S404柔性防水套管A型结构安装图材料表见下页02S404柔性防水套管A型结构材料表02S404柔性防水套管A型结构说明1）当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵2）套管穿墙处如遇非混凝士墙壁时，应局部改用混凝士墙壁，其浇注范围应比翼环直径（D5）大200，而且必需将套管一次浇固于墙内.3）穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+2004）套管的重量以L=300计算，如墙厚大于300时，应另行计算02S404柔性防水套管B型结构安装图02S404柔性防水套管B 型结构材料表序号 名称 数量 材料 备注 1 法兰套管 1 Q235-A 焊接件2 密封圈1型 2 橡胶 密封圈2型 1 橡胶3 法兰压盖 1 Q235-A 焊接件4 螺柱 N 4.8 GB897-88A 5螺母N4GB/T41-2000材料表见下页：rcs=iV] 1 M ——1\'IC20 aoOJ■S12L>300®ifm1002S404 柔性防水套管B 型结构说明5) 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵6) 套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5) 大200,而且必需将套管一次浇固于墙内.7) 穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+2008) 套管的重量以L=300 计算,如墙厚大于300 时,应另行计算02S404柔性防水套管尺寸重量表见下页:。

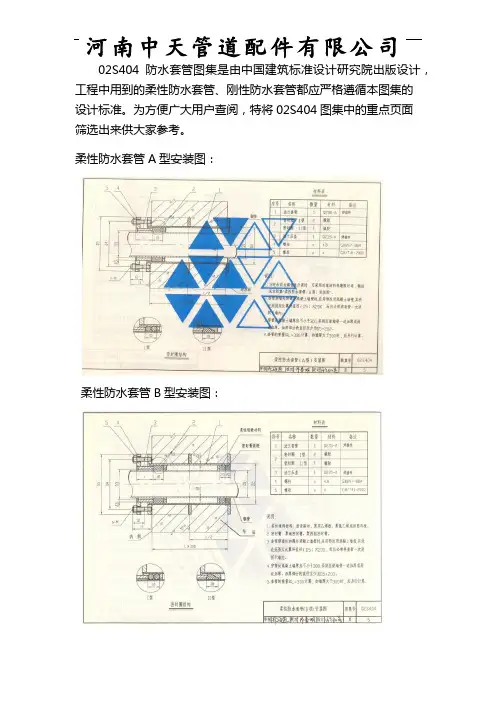

02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。

为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。

柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。

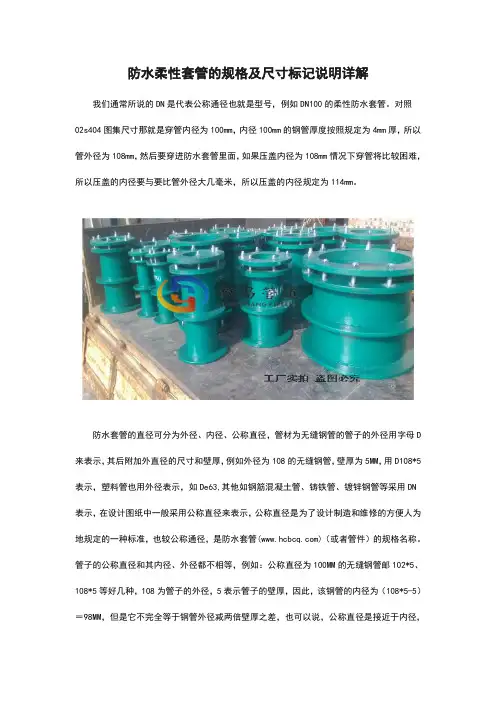

防水柔性套管的规格及尺寸标记说明详解我们通常所说的DN是代表公称通径也就是型号，例如DN100的柔性防水套管。

对照
02s404图集尺寸那就是穿管内径为100mm，内径100mm的钢管厚度按照规定为4mm厚，所以管外径为108mm，然后要穿进防水套管里面，如果压盖内径为108mm情况下穿管将比较困难，所以压盖的内径要与要比管外径大几毫米，所以压盖的内径规定为114mm。

防水套管的直径可分为外径、内径、公称直径，管材为无缝钢管的管子的外径用字母D 来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是防水套管()（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，
但是又不等于内径的一种防水套管直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

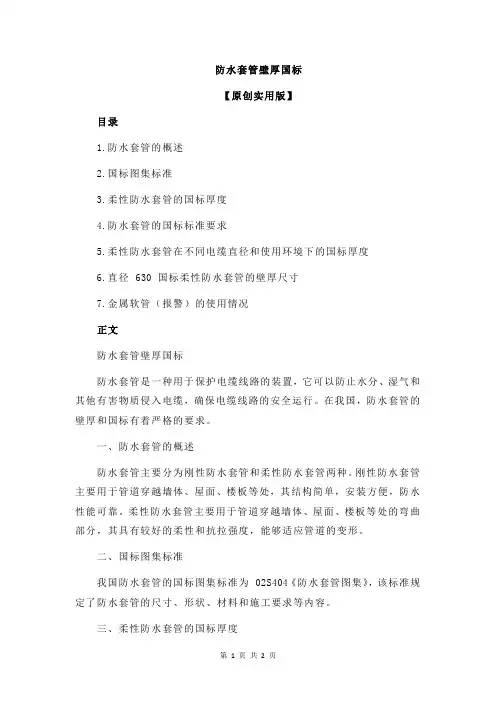

防水套管壁厚国标【原创实用版】目录1.防水套管的概述2.国标图集标准3.柔性防水套管的国标厚度4.防水套管的国标标准要求5.柔性防水套管在不同电缆直径和使用环境下的国标厚度6.直径 630 国标柔性防水套管的壁厚尺寸7.金属软管（报警）的使用情况正文防水套管壁厚国标防水套管是一种用于保护电缆线路的装置，它可以防止水分、湿气和其他有害物质侵入电缆，确保电缆线路的安全运行。

在我国，防水套管的壁厚和国标有着严格的要求。

一、防水套管的概述防水套管主要分为刚性防水套管和柔性防水套管两种。

刚性防水套管主要用于管道穿越墙体、屋面、楼板等处，其结构简单，安装方便，防水性能可靠。

柔性防水套管主要用于管道穿越墙体、屋面、楼板等处的弯曲部分，其具有较好的柔性和抗拉强度，能够适应管道的变形。

二、国标图集标准我国防水套管的国标图集标准为 02S404《防水套管图集》，该标准规定了防水套管的尺寸、形状、材料和施工要求等内容。

三、柔性防水套管的国标厚度柔性防水套管的国标厚度是根据电缆的直径和使用环境的不同来进行选择的。

对于直径小于 25mm 的电缆，其国标厚度应当不小于 0.5mm；对于直径在 25mm 至 63mm 之间的电缆，其国标厚度应当不小于 0.6mm。

四、防水套管的国标标准要求根据国家标准，防水套管的国标标准要求如下：1.防水套管应按照 02S404 防水套管图集制作。

2.以 DN100 防水套管为例：套管外径 146，穿管外径为 108，套管的壁厚应该为 4mm。

五、柔性防水套管在不同电缆直径和使用环境下的国标厚度- 电缆直径小于 25mm，国标厚度不小于 0.5mm；- 电缆直径在 25mm 至 63mm 之间，国标厚度不小于 0.6mm；- 电缆直径大于 63mm，国标厚度应根据具体情况确定。

六、直径 630 国标柔性防水套管的壁厚尺寸对于直径为 630 的国标柔性防水套管，其壁厚尺寸应根据使用环境和电缆直径等因素来确定，通常情况下，其壁厚尺寸为 4mm 至 6mm 不等。

02S404 防水套管随着科技的不断进步，水和电的结合越来越频繁。

然而，在一些特殊环境下，为了保证设备的正常运行，需要使用防水套管来保护电线和电缆。

本文将介绍02S404防水套管的特点、材料以及应用场景。

一、防水套管的特点防水套管是一种专门用于保护电线和电缆的管道。

它具有以下特点：1. 高防水性能：02S404防水套管采用高品质的材料制成，具有出色的防水性能。

它能有效地抵御水分的侵入，避免电线和电缆受潮导致短路故障。

2. 耐腐蚀性能：02S404防水套管采用耐腐蚀的材料制成，能够在恶劣环境下长时间使用而不损坏。

无论是在酸性、碱性还是其他腐蚀性环境中，防水套管都能保持良好的性能。

3. 耐高温性能：02S404防水套管能够承受高温环境下的使用，不会变形或损坏。

这使得它在一些高温场合下的应用尤为广泛。

4. 易安装：防水套管采用简单的连接方式，安装方便快捷。

只需将电线或电缆引入套管中，然后将套管的两端连接起来即可。

二、防水套管的材料02S404防水套管通常采用的材料有以下几种：1. PVC材料：PVC材料是一种常见的防水套管材料，具有良好的耐腐蚀性和耐候性。

它价格低廉，广泛应用于一些一般的防水场合。

2. 尼龙材料：尼龙材料具有较好的耐磨性和耐高温性能，适用于一些对强度要求较高的场合。

3. 不锈钢材料：不锈钢材料的防水套管具有极强的耐腐蚀性和耐高温性能，适用于一些特殊的工业环境。

三、防水套管的应用场景02S404防水套管可广泛应用于以下场合：1. 室外电缆线路：室外环境中，电缆线路面临各种气候条件的侵蚀，使用防水套管可以有效地保护电缆线路的安全运行。

2. 地下电缆布线：地下环境中，湿气和水分较多，容易进入电缆，导致线路中断。

使用防水套管可以避免这种问题的发生。

3. 湿润环境：如沿海地区或水下设备，防水套管可以在潮湿环境下保护电线和电缆免受水分的侵蚀。

4. 工业领域：在一些化工厂、电厂等特殊环境下，使用防水套管可以保护电线和电缆免受腐蚀和高温的影响。

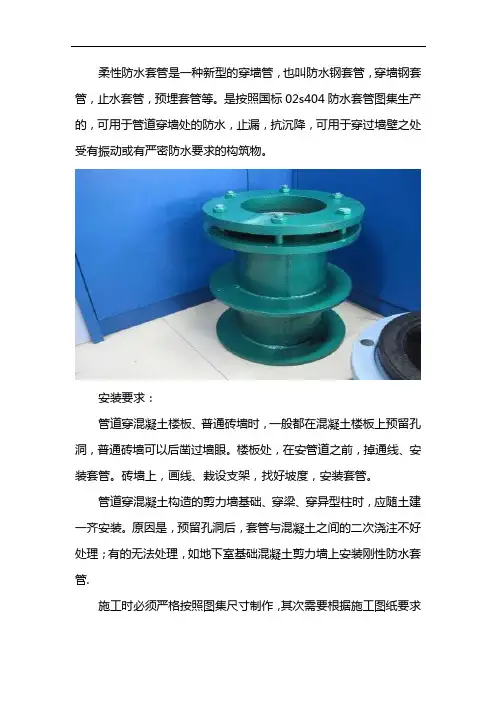

柔性防水套管是一种新型的穿墙管，也叫防水钢套管，穿墙钢套管，止水套管，预埋套管等。

是按照国标02s404防水套管图集生产的，可用于管道穿墙处的防水，止漏，抗沉降，可用于穿过墙壁之处受有振动或有严密防水要求的构筑物。

安装要求：管道穿混凝土楼板、普通砖墙时，一般都在混凝土楼板上预留孔洞，普通砖墙可以后凿过墙眼。

楼板处，在安管道之前，掉通线、安装套管。

砖墙上，画线、栽设支架，找好坡度，安装套管。

管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时，应随土建一齐安装。

原因是，预留孔洞后，套管与混凝土之间的二次浇注不好处理；有的无法处理，如地下室基础混凝土剪力墙上安装刚性防水套管.施工时必须严格按照图集尺寸制作，其次需要根据施工图纸要求设计的标高坐标和结构以及钢筋焊接定位完毕后，一定要将其焊牢固，不然就会出现移位或歪斜的话，以后就没法补救了。

直到民用成品浇筑混凝土，模板拆除，然后清洁内侧壳体的垃圾，防锈油漆刷。

然后我们就是橡胶以及密封圈的选择了，一般采用橡胶密封圈的直径影响会比一个套管间隙要大个2mm左右，橡胶通过密封圈的选择是根据工作套管的内径和所穿管道的外径进行除以2确定的，橡胶密封圈长短可以定好之后，把橡胶密封圈按入间隙中，让法兰结合上面的螺栓把橡胶密封圈压紧就行了，法兰把橡胶密封圈压紧后一般是不会出现漏水的。

注意事项：防水套管不规范一方面是指防水套管由于采用气割切割管道，两端有毛刺，不光滑，另一方面是指由于管道自身厚度不符合图纸要求而造成的防水套管不能使用;套管的预留位置不准确这是在施工过程中要安装的上述防水套管是一致的，如果没有按照这安装原理，就有可能导致留出大致的位置安装壳体不够准确，而导致整个建设不能正常工作。

楼板地面高度不合适安装在壳体中，它比上表面装饰，通常20毫米更高的地板上;在浴室和厨房安装套筒和壳体的地板平面，通常比所述顶表面装饰50毫米更高底部;内墙和在套管的两端，以确保高度一致。

GB50242-2002规范中指出，在管道可以穿过墙壁和楼板的地方政府应该通过设置不同金属套管或是使用塑料套管。

02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造，主要分为柔性防水套管和刚性防水套管两种类型。

柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。

二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成，如图1所示。

外壳由三道翼环组成，分别为内翼环、中翼环和外翼环。

内翼环与中翼环之间为档圈槽，中翼环与外翼环之间为密封圈槽。

档圈为金属弹性件，用于固定和支撑密封圈。

密封圈为橡胶制品，用于与穿过的管道形成密封。

压盖为钢制件，用于压紧密封圈，并与外壳通过螺栓连接。

2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成，如图2所示。

外壳为钢管，其长度应大于墙厚，并在两端分别焊接一个翼环。

翼环为钢板制品，用于与墙体形成嵌固。

![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将柔性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在柔性防水套管两端分别安装档圈和密封圈，并将其放入相应的槽内。

在柔性防水套管两端分别安装压盖，并用螺栓将其与外壳紧固。

在柔性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。

对柔性防水套管进行检测和验收。

3.2 刚性防水套管刚性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。

将刚性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。

在刚性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。

对刚性防水套管进行检测和验收。

四、检测4.1 柔性防水套管柔性防水套管的检测方法如下：观察柔性防水套管的外观，检查其是否有损坏、变形、锈蚀等缺陷，以及是否与墙体和穿过的管道配合良好。

防水套管图集中柔性防水套管参数标准介绍02S404防水套管图集是制防水套管的标准依据，该图集经中华人民共和国建设部批准，由北京市市政工程设计研究总院主编，由中国建筑标准设计研究院出版，从2002年12月1日开始实行。

在此仅对该图集第7页的柔性防水套管尺寸、重量表做一简单介绍，方便用户选择合适的防水套管。

该图表中的DN是防水套管的通径，D1是设计通过的排水管外径，比如外径为108mm的排水管，应该使用的防水套管型号就是DN100。

D2是该型号防水套管的管子外径。

D3是该型号防水套管法兰压盖的内径，也等于第10页表中的d1挡圈内径，这个数值也就是该防水套管可以通过的最大排水管外径，排水管外径不能大于这个数，一般也不会等于这个数，如果排水管外径等于法兰压盖内径的话，那排水管很难插进去，排水管稍有变形就肯定通不过。

D4是法兰压盖上面螺栓孔中心距。

D5是法兰外径，也就是这个防水套管的最大外径。

l是法兰压盖上面短管的长度。

l0是密封圈的厚度，l1、l2、δ1可以不去考虑。

δ2是该防水套管的管子厚度，是衡量防水套管质量有略、有无偷工减料的重点。

n-m 是螺栓的数量和型号。

后面是防水套管的重量。

开发、生产给排水管道配件的专业公司，主要产品有：防水套管系列、伸缩接头系列、可曲挠橡胶接头系列、传力接头系列、伸缩器系列、补偿器系列、鸭嘴阀系列等，还可来样品、图纸订做各种产品。

我公司产品严格按照国家标准规范设计生产，所有产品均由持证焊工焊接，所有产品均做到焊缝均匀，饱满、不漏水。

我公司产品具有安装方便、性能优越、使用寿命长等性能。

给工程施工、维修带来了极大的方便和效益。

公司产品被广泛用于自来水供水、排水、污水处理、火电、核电、冶金、石油化工、城建、环保各大中型企业等领域的基础工程建设中。

102S404国标柔性防水套管
产品简介：
02S404柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

A型用于钢管，B型适用于球墨铸铁管。

其中I型密封圈适用于一般防水套管，II型密封圈适用于比较严格的防水要求，适用温度：-20--250℃，如有特殊要求订货的时候请说明。

购买02S404柔性防水套管请到巩义市健坤供水设备厂！
产品示意图：。

02S404《防水套管》总说明3.分类及应用3.1防水套管按结构形式分为柔性防水套管（A、B型）、刚性防水套管（A、B、C型）及刚性翼环三种类型。

3.2柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。

A型一般用于水池或穿内墙，B型用于穿构（建）筑物外墙。

Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。

适用温度范围：-20℃～+80℃。

当穿墙管与泵或增压设备的进出管道连接时，宜在连接处设置柔性连接。

3.3刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物。

对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

A型适用于钢管，B、C型适用于球墨铸铁管及铸管。

3.4刚性方水翼环适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。

对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

3.5防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

3.6防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。

特殊需要时，必须经由结构工程师选用。

3.7当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。

1、室内热水管道穿过楼板、梁、墙体、基础等处必须设置套管，套管应采用钢套管。

2、穿过地下室或地下建筑物外墙处应采用刚性放水套管。

3、凡受震动或有沉降伸缩缝的进出水管的过墙套管应选用柔性放水套管。

2、管道穿基础、楼板需要加设套管，但不必要是刚性或柔性套管。

有特殊要求的部位加设刚性或柔性防水套管。

一般的套管是什么样的呢。

没有任何的图籍来说明啊。

如果套用刚性的，费用太高了。

B型柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。

那么这种防水套管的尺寸一般是多少呢？
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时（如：与水池连接时，给水泵的进水管的套管），就要用到02S404B型柔性防水套管。

02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。

说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管（B型）安装图”；
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；
5、柔性防水套管用于与腐蚀性介质接触时，设计人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料，比如：316L不锈钢材质等。

以上就是B型柔性防水套管尺寸的相关内容，希望对您有所帮助！。

防水套管施工是由固定在模板内浇筑混凝土墙→浇筑墙体混凝土→待墙体凝固成型后→过墙穿管→堵漏、填料。

另一种为穿孔安装，将套管入预留洞内，用水泥填实待凝固后，再进行管道穿墙。

此方法用于砖墙、填充墙等墙体安装02s404柔性防水套管。

施工流程：墙体钻孔→固定02s404柔性防水套管→墙体于外壁填入混凝土固定→待凝固后穿管→堵漏、填料→墙面修复。

02s404柔性防水套管的安装与施工：1、02s404柔性防水套管施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池02s404柔性防水套管，穿屋面02s404柔性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

3、地下室预埋02s404柔性防水套管按图集加工制作安装。

4、地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将02s404柔性防水套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好02s404柔性防水套管的防堵工作。

5、穿梁、穿墙02s404柔性防水套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将02s404柔性防水套管固定与结构梁或结构中，然后交给土建队伍施工。

6、02s404柔性防水套管穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

在做水池的时候要用到02s404柔性防水套管，它是管道通向水池的通道。

但是普通的02s404柔性防水套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，02s404柔性防水套管的使用性能和设计原理则是解决这两种问题。

以上是中天管道带给大家的分享，感谢您的阅读，河南中天管道配件有限公司主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、鸭嘴阀、管道支座、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、丝扣软接头、减振器、蝶阀、不锈钢波纹补偿器、球形补偿器、管道过滤器、堵漏器、平焊法兰等各种管道配件。

02S404柔性防水套管五大问题及解决方法02S404柔性防水套管五大问题及解决方法02S404柔性防水套管的作用就是用来防水的，如果安装不到位没有固定好，后期很容易出现很多问题，今天给大家分享一下柔性防水套管在使用过程中容易出现的五大问题及解决方法：（1）密封不严，漏水；封堵前应将预留管孔及其附近收拾洁净，并将洞壁逐根凿毛湿润。

湿润时间到达24小时后，先支起模具，然后清洗洁净，然后倒入地板厚度1/3-1/2的方位，并将其压平。

堵水48小时后，可在实验前一次拆模。

如渗漏少或无渗漏，可进行二次封浇。

浇筑方位应控制在地上以下1cm处。

工程完工后二天再做一次渗漏实验。

（2）时间长会出现腐蚀现象；柔性防水套管防腐按防水套管图纸和规范要求进行。

刷漆前应充分搅拌调和底漆，用棉纱头或压缩空气除去管道表面的灰尘和水分，当天除锈的防水套管当天刷道底漆，道底漆未干之前，不得刷二道底漆，管道表面底漆应均匀，无漏点。

管道两端留50mm以上不用刷漆，同规格、壁厚和材质的管道尽量放在一起除锈，除锈完后应做标记移植，刷底漆完后，每根管道都得作标记移植。

（3）套管堵塞；要注意防水问题，套管预留要长点，便于防水和泡沫板安装，用油麻和石棉水泥填充；屋面和厕所的套管，也一样要严格注意防水的问题，现在除了用油麻和石棉水泥填充外，也可以用细石混凝土分两次浇捣成凸馒头状，再在上面涂防水油胶；隔墙的套管封堵没有那么严格，水泥砂浆其实也可以。

（4）焊缝疙瘩、不平整；柔性防水套管在应用前要观查外型、注水和表面水冲逐根查验有没有缝隙、有没有沙孔。

在制做防水套管时，翼环和套管薄厚应符合要求规定，柔性防水套管的翼环两侧应两面焊透，且圆润，整平，光洁，无焊瘤。

给水排水套管在制作时要留意，安装后应支管与墙、梁、柱进行脸相平。

（2）沉降现象；在02s404刚性防水套管施工过程中一定要加强控制，确保沉井准确下沉到位，并且要制定尽可能详细的处理措施，为刚性防水套管施工过程中可能出现的问题及做好准备工作。
