测量系统分析报告测量系统分析报告一、测量系统的概述测量作为一种常见的科学实验手段，广泛应用于各个领域。

测量系统是指用于获取被测量对象特定性能参数的工具、方法和设备的集合。

本次测量系统的分析研究的是一个用于测量温度的系统。

二、测量系统的组成1. 传感器：传感器是测量系统的核心部件，用于将温度信号转化为电信号。

传感器根据其工作原理和测量范围的不同，可以分为热电偶、热电阻和半导体传感器等。

2. 信号处理器：信号处理器用于对传感器输出的电信号进行放大、滤波、线性化等处理，以保证测量结果的准确性和稳定性。

常见的信号处理器包括放大器、滤波器和微处理器等。

3. 显示器：显示器用于将经信号处理器处理后的电信号转化为温度数值，并以可视化的形式显示出来。

常见的显示器有数码显示器、液晶显示器和LED显示器等。

4. 电源系统：电源系统为整个测量系统提供所需的电能，保证其正常运行。

电源系统通常由电源适配器和电池组成。

5. 控制装置：控制装置用于对测量系统的各个部件进行控制和调节，以实现对测量过程的精确控制。

控制装置可以是单片机、触摸屏或按键开关等。

三、测量系统的性能指标1. 精度：精度是指测量结果与真实值之间的偏差程度。

对于温度测量系统来说，精度通常用温度的绝对误差或相对误差表示。

2. 灵敏度：灵敏度是指测量系统对被测量参数变化的响应程度。

对于温度测量系统来说，灵敏度可以用温度变化引起的电信号变化来表示。

3. 可靠性：可靠性是指测量系统在长时间使用中能够保持测量准确性和稳定性的能力。

可靠性可以通过进行寿命试验和环境适应性试验来评估。

四、测量系统的优化方案1. 选择合适的传感器：根据测量温度范围和准确度要求选择合适的传感器，如热电偶适用于高温测量，热电阻适用于常温测量。

2. 优化信号处理器：选用高精度、低噪声的放大器和滤波器，并对其进行校准和调试，以提高测量系统的准确性和稳定性。

3. 提高显示器的分辨率：选择分辨率高的显示器，并进行校准，使测量结果更加精确和直观。

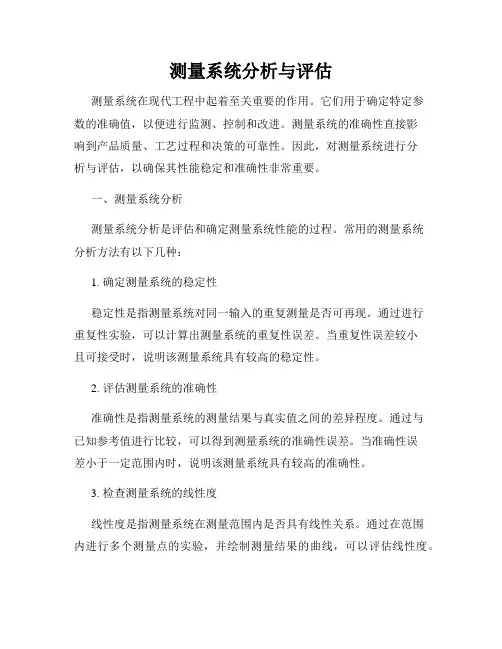

测量系统分析与评估测量系统在现代工程中起着至关重要的作用。

它们用于确定特定参数的准确值，以便进行监测、控制和改进。

测量系统的准确性直接影响到产品质量、工艺过程和决策的可靠性。

因此，对测量系统进行分析与评估，以确保其性能稳定和准确性非常重要。

一、测量系统分析测量系统分析是评估和确定测量系统性能的过程。

常用的测量系统分析方法有以下几种：1. 确定测量系统的稳定性稳定性是指测量系统对同一输入的重复测量是否可再现。

通过进行重复性实验，可以计算出测量系统的重复性误差。

当重复性误差较小且可接受时，说明该测量系统具有较高的稳定性。

2. 评估测量系统的准确性准确性是指测量系统的测量结果与真实值之间的差异程度。

通过与已知参考值进行比较，可以得到测量系统的准确性误差。

当准确性误差小于一定范围内时，说明该测量系统具有较高的准确性。

3. 检查测量系统的线性度线性度是指测量系统在测量范围内是否具有线性关系。

通过在范围内进行多个测量点的实验，并绘制测量结果的曲线，可以评估线性度。

当测量结果能够近似地落在一条直线上时，说明该测量系统具有较好的线性度。

4. 分析测量系统的灵敏度灵敏度是指测量系统对于输入变化的反应程度。

通过分析测量系统输出信号与输入信号之间的关系，可以评估灵敏度。

当测量系统对于输入变化具有较高的敏感性时，说明该测量系统具有较好的灵敏度。

二、测量系统评估测量系统评估是对测量系统性能进行总体评价的过程。

常用的测量系统评估方法有以下几种：1. 判断测量系统的可靠性可靠性是指测量系统在一定时间内能够保持其性能的能力。

通过长期稳定性实验，可以评估测量系统的可靠性。

当测量系统能够在长期的使用中保持其性能不变时，说明该测量系统具有较高的可靠性。

2. 确认测量系统的重复性重复性是指在短时间内重复测量相同参数的能力。

通过多次重复测量同一参数，并计算其重复性误差，可以评估测量系统的重复性。

当重复性误差较小且可接受时，说明该测量系统具有较高的重复性。

第八章测量系统分析（Measurement Systems Analysis，MSA）一、有关术语及定义1、测量系统——一套组装的并适用于特定量在规定区间内给出测得值信息的一台或多台测量仪器，通常还包括其他装置，诸如试剂和电源。

1）一个测量系统可以仅包括一台测量仪器。

注：测量系统——是用来获得测量结果的整个过程。

▲2、测量仪器（计量器具）——单独或与一个或多个辅助设备组合，用于进行测量的装置。

1）一台可单独使用的测量仪器是一个测量系统。

2）测量仪器可以是指示式测量仪器，也可以是实物量具。

3、测量设备——为实现测量过程所必需的测量仪器、软件、测量标准、标准物质、辅助设备或其组合。

4、示值——由测量仪器或测量系统给出的量值。

5、示值误差——测量仪器示值与对应输入量的参考量值之差。

6、分辨力——引起相应示值产生可察觉到变化的被测量的最小变化。

7、显示装置的分辨力——能有效辨别的显示示值间的最小差值。

8、仪器偏移——重复测量示值的平均值减去参考量值。

9、测量仪器的稳定性——测量仪器保持其计量特性随时间恒定的能力。

简称稳定性。

稳定性可用几种方式量化：1）用计量特性变化到某个规定的量所经过的时间间隔表示。

2）用计量特性在规定时间间隔内发生的变化表示。

10、仪器漂移——由于测量仪器计量特性的变化引起的示值在一段时间内的连续或增量变化。

1）仪器漂移既与被测量的变化无关，也与任何认识到的影响量的变化无关。

11、影响量引起的变差——当影响量依次呈现两个不同的量值时，给定被测量的示值差或实物量具提供的量值差。

1）对实物量具，影响量引起的变差是影响量呈现两个不同值时其提供量值间的差值。

12、影响量——在直接测量中不影响实际被测的量，但会影响示值与测量结果之间关系的量。

例：1）用安培计直接测量交流电流恒定幅度时的频率。

2）测量某杆长度时测微计（千分尺）的温度。

13、测量重复性——在一组重复性测量条件下的测量精密度。

简称重复性。

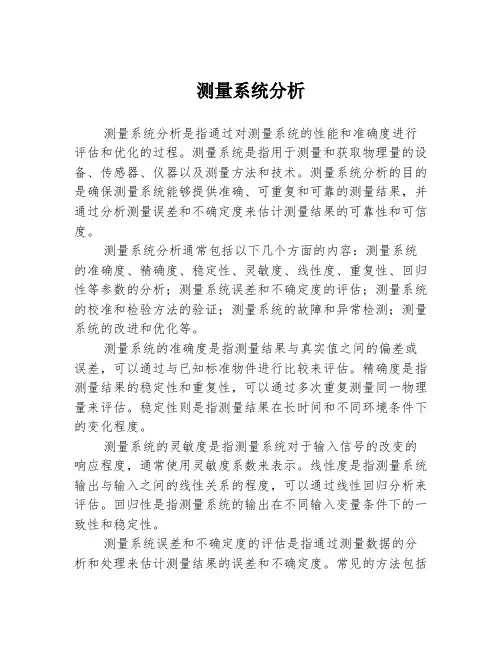

测量系统分析测量系统分析是指通过对测量系统的性能和准确度进行评估和优化的过程。

测量系统是指用于测量和获取物理量的设备、传感器、仪器以及测量方法和技术。

测量系统分析的目的是确保测量系统能够提供准确、可重复和可靠的测量结果，并通过分析测量误差和不确定度来估计测量结果的可靠性和可信度。

测量系统分析通常包括以下几个方面的内容：测量系统的准确度、精确度、稳定性、灵敏度、线性度、重复性、回归性等参数的分析；测量系统误差和不确定度的评估；测量系统的校准和检验方法的验证；测量系统的故障和异常检测；测量系统的改进和优化等。

测量系统的准确度是指测量结果与真实值之间的偏差或误差，可以通过与已知标准物件进行比较来评估。

精确度是指测量结果的稳定性和重复性，可以通过多次重复测量同一物理量来评估。

稳定性则是指测量结果在长时间和不同环境条件下的变化程度。

测量系统的灵敏度是指测量系统对于输入信号的改变的响应程度，通常使用灵敏度系数来表示。

线性度是指测量系统输出与输入之间的线性关系的程度，可以通过线性回归分析来评估。

回归性是指测量系统的输出在不同输入变量条件下的一致性和稳定性。

测量系统误差和不确定度的评估是指通过测量数据的分析和处理来估计测量结果的误差和不确定度。

常见的方法包括使用统计学方法进行数据分析、建立数学模型进行数据处理和误差传递分析、进行多次测量来减小随机误差等。

测量系统的校准和检验方法的验证是指确定测量系统校准和检验方法的可信度和可靠性。

校准是指通过已知标准物件来调整和修正测量系统的偏差和误差，以提高测量结果的准确度和可靠性。

检验是指通过对已知物件的测量来验证测量系统的准确度和精确度。

测量系统的故障和异常检测是指通过对测量数据的监控和分析来检测测量系统中可能存在的故障和异常情况。

常见的方法包括使用控制图进行数据监控和故障诊断、进行实验和模拟来验证测量系统的可靠性和稳定性。

测量系统的改进和优化是指通过对测量系统进行分析和评估，找出问题和瓶颈，并采取相应的措施来改进和优化测量系统的性能和准确度。

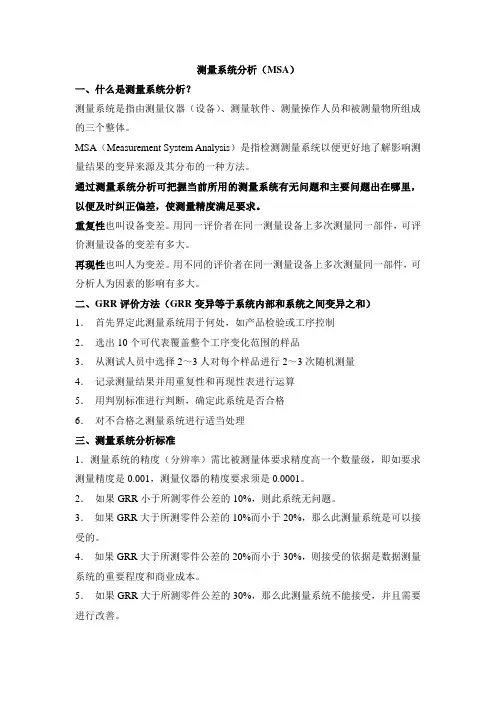

测量系统分析（MSA）一、什么是测量系统分析？测量系统是指由测量仪器（设备）、测量软件、测量操作人员和被测量物所组成的三个整体。

MSA（Measurement System Analysis）是指检测测量系统以便更好地了解影响测量结果的变异来源及其分布的一种方法。

通过测量系统分析可把握当前所用的测量系统有无问题和主要问题出在哪里，以便及时纠正偏差，使测量精度满足要求。

重复性也叫设备变差。

用同一评价者在同一测量设备上多次测量同一部件，可评价测量设备的变差有多大。

再现性也叫人为变差。

用不同的评价者在同一测量设备上多次测量同一部件，可分析人为因素的影响有多大。

二、GRR评价方法（GRR变异等于系统内部和系统之间变异之和）1．首先界定此测量系统用于何处，如产品检验或工序控制2．选出10个可代表覆盖整个工序变化范围的样品3．从测试人员中选择2～3人对每个样品进行2～3次随机测量4．记录测量结果并用重复性和再现性表进行运算5．用判别标准进行判断，确定此系统是否合格6．对不合格之测量系统进行适当处理三、测量系统分析标准1．测量系统的精度（分辨率）需比被测量体要求精度高一个数量级，即如要求测量精度是0.001，测量仪器的精度要求须是0.0001。

2．如果GRR小于所测零件公差的10%，则此系统无问题。

3．如果GRR大于所测零件公差的10%而小于20%，那么此测量系统是可以接受的。

4．如果GRR大于所测零件公差的20%而小于30%，则接受的依据是数据测量系统的重要程度和商业成本。

5．如果GRR大于所测零件公差的30%，那么此测量系统不能接受，并且需要进行改善。

四、测量系统的控制测量系统控制需要注意以下几点：1．定期对测量系统进行评估，看GRR是否超出标准范围。

2．定期对仪器设备进行检定使其符合标准要求。

3．对测量系统要有规范的仪器校正标识卡和最后使用期限。

4．要有专人负责和管理仪器软硬件，并定期加以维护，确保其工作在正常状态。
