电力电子技术习题(西安交通大学版)

西安交通大学 15 年 7 月《电工电子技术》考察课试题西交《电工电子技术》在线作业单项选择题多项选择题判断题25 道试题，共50 分。

）一、单项选择题（共1.图示正弦沟通电路中，沟通电压表V1、V2、V3的读数分别为30V、60V 和20V。

则电压表V 的读数应为（）。

A.110VB.50VC.30VD.70V-----------------选择：B2.A.串连电压负反应B.并联电压负反应C.串连电流负反应D.并联电流负反应-----------------选择：A3.A.B.C.D.-----------------选择：C4.图示电路中，当R1 增添时，电压 U 将() 。

A. 变大B. 变小C. 不变D. 没法确立-----------------选择： C5.单相桥式整流电路中，每个整流二极管的导通角（）A. 大于180 °B. 小于90 °C. 小于180 °D. 等于180 °-----------------选择： D6.A.B.C.D.-----------------选择： B 7.图示变压器有两个同样的原绕组，每个绕组的额定电压均为当电源电压为 220V 时，两个原绕组与电源的接法是（110V，）。

A. 1 与 3 相接， 2 和 4 端分别与电源两头相接B. 2 与 4 相接， 1 和 3 端分别与电源两头相接C. 2 与 3 相接， 1 和 4 端分别与电源两头相接D. 1 、3 端与电源一端相接； 2、4 端与电源的另一端相接-----------------选择：C8.为了提升放大电路的效率和带负载能力，多级放大电路的输出级常采纳（）。

A.互补对称功率放大电路B.三极管差动放大电路C.共发射极放大电路D.共集电极放大电路-----------------选择：A9.图示电路中， B 点电位 VB 等于（）。

A.5VB.?3VC.3VD.?7V-----------------选择：C10.A.B.C.D.-----------------选择：C11.A.B.C.D.-----------------选择：12.图示电路中，电压源发出的功率为（）。

电工电子技术-学习指南一、单选题1.理想二极管的反向电阻为（B ）。

A.零B.无穷大C.约几百千欧D.以上都不对2.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

A.电感电压B.电容电压C.电容电流3.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（D ）。

A.减少负载的工作电流B.减少负载的有功功率C.减少负载的无功功率D.减少线路的功率损耗4.十进制数100对应的二进制数为（C ）。

A.1011110B.1100010C.1100100D.110001005.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。

A.Φ1 >Φ2B.Φ1<Φ2C.Φ1=Φ26.一负载电阻为RL，经变压器接到内阻R0＝800Ω的电源上，变压器原.副绕组的额定电流为2A/20A，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL等于（ B ）A.0.8ΩB.8ΩC.80ΩD.800Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。

7.3ΩA.10VB.6mVC.1.5VD.6V8.有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。

A.2500B.100C.1D.0.19.一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。

A.125B.250C.500D.100010. 稳压管起稳压作用，是利用它的（D ）。

A.正向特性B.单向导电性C.双向导电性D.反向击穿特性11.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（C ）。

A.700V AB.100V AC.500V A12.稳压管反向击穿后，其后果为（B ）。

A.永久性损坏B.只要流过稳压管的电流值不超过允许范围，管子不会损坏C.由于击穿而导致性能下降D.以上都不对13.采用差分放大电路是为了（ B ）A.加强电路对称性B.抑制零点漂移C.增强放大倍数D.以上都不对14.交流放大电路中，晶体管一旦进入饱和或截止状态，I B对I C将（D ）A.增强控制能力B.控制能力不变C.失去控制能力D.它们之间没有关系15.电路如图所示，根据工程近似的观点，a.b两点间的电阻值约等于（B ）A.1kΩB.101kΩC.200kΩD.201kΩ16.如图电路中电压U为（C）A.-50VB.-10VC.10VD.50V17.若交流电路的电流相位比电压相位超前，则电路成（C ）A.电阻性B.电感性C.电容性18.在电阻元件的交流电路中，电压和电流的相位（A ）A.相同B.电压的相位比电流的相位超前90°C.电压的相位比电流的相位落后90°19.在电感元件的交流电路中，电压和电流的相位（B ）A.相同B.电压的相位比电流的相位超前90°C.电压的相位比电流的相位落后90°20.若交流电路的电流相位比电压相位超前，则电路成（C ）A.电阻性B.电感性C.电容性21.动态电阻r Z是表示稳压二极管性能的一个重要参数，它的大小与稳压性能的关系是（ B ）。

第 2 章 思考题与习题交大教材2.1 晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加 正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

2.2 晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小 由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电 压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

2.3 温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反 向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增 大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

2.4 晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率 du/dt 过高；(3) 结温过高。

2.5 请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即 tq= t rr + t gr 。

2.6 试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

2.7 请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

2.8 型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题 1.8 所示电路中是否合理， 为什么?(暂不考虑电压电流裕量)图题 1.8T(A Vm答：（a ）因为I A =100V50K Ω= 2mA < I H，所以不合理。

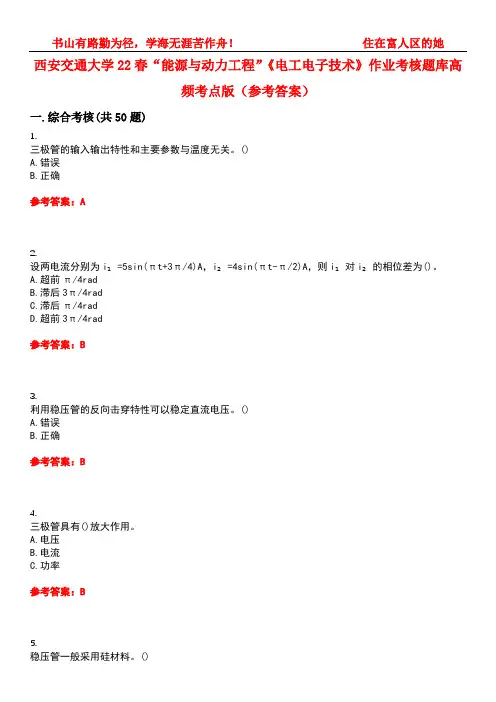

西安交通大学22春“能源与动力工程”《电工电子技术》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.三极管的输入输出特性和主要参数与温度无关。

()A.错误B.正确参考答案：A2.设两电流分别为i₁=5sin(πt+3π/4)A，i₂=4sin(πt-π/2)A，则i₁对i₂的相位差为()。

A.超前π/4radB.滞后3π/4radC.滞后π/4radD.超前3π/4rad参考答案：B3.利用稳压管的反向击穿特性可以稳定直流电压。

()A.错误B.正确参考答案：B4.三极管具有()放大作用。

A.电压B.电流C.功率参考答案：BA.错误B.正确参考答案：B6.两同频率正弦电流的有效值I₁=I₂=6A，两者之和的有效值为6x31/2A，则两者的相位差可能为()A.0B.π/6radC.π/3radD.2π/3rad参考答案：C7.若i₁=10sin(wt+30°)A，i₂=20sin(wt-10°)A，则的相位比超前()。

A.20°B.-20°C.40°D.-40°参考答案：B8.仪表放大电路要求取用信号源的电流小，输出电阻低，则在放大电路中应引入的负反馈类型为()A.电压串联B.电压并联C.电流串联D.电流并联参考答案：A9.串联负反馈使放大电路的输入电阻减小。

()A.正确B.错误10.关于一阶动态电路的零输入响应，以下叙述中正确的是()。

A.RL电路的零输入响应与初始磁场能量成正比B.零输入响应随着时间增长衰减至零C.零输入响应的时间常数一般为5tD.零输入响应中的电磁能量始终不变参考答案：B11.在放大电路中引入电压串联负反馈时()A.输入电阻增大、输出电阻增大B.输入电阻减小、输出电阻增大C.输入电阻增大、输出电阻减小D.输入电阻减小、输出电阻减小参考答案：C12.环境温度升高时双极型三极管的ICBO，β，UBE都升高。

()A.错误B.正确参考答案：A13.在对称三相四线制电路中，若中线阻抗ZN不为零，则负载中点与电源中点不是等电位点。

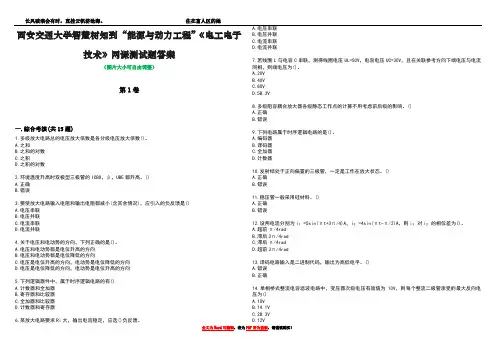

西安交通大学智慧树知到“能源与动力工程”《电工电子技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.多级放大电路总的电压放大倍数是各分级电压放大倍数()。

A.之和B.之和的对数C.之积D.之积的对数2.环境温度升高时双极型三极管的ICBO，β，UBE都升高。

()A.正确B.错误3.要使放大电路输入电阻和输出电阻都减小(含其余情况)，应引入的负反馈是()A.电压串联B.电压并联C.电流串联D.电流并联4.关于电压和电动势的方向，下列正确的是()。

A.电压和电动势都是电位升高的方向B.电压和电动势都是电位降低的方向C.电压是电位升高的方向，电动势是电位降低的方向D.电压是电位降低的方向，电动势是电位升高的方向5.下列逻辑器件中，属于时序逻辑电路的有()A.计数器和全加器B.寄存器和比较器C.全加器和比较器D.计数器和寄存器6.某放大电路要求Ri大，输出电流稳定，应选()负反馈。

A.电压串联B.电压并联C.电流串联D.电流并联7.若线圈L与电容C串联，测得线圈电压UL=50V，电容电压UC=30V，且在关联参考方向下端电压与电流同相，则端电压为()。

A.20VB.40VC.80VD.58.3V8.多级阻容耦合放大器各级静态工作点的计算不用考虑前后级的影响。

()A.正确B.错误9.下列电路属于时序逻辑电路的是()。

A.编码器B.译码器C.全加器D.计数器10.发射结处于正向偏置的三极管，一定是工作在放大状态。

()A.正确B.错误11.稳压管一般采用硅材料。

()A.正确B.错误12.设两电流分别为i₁=5sin(πt+3π/4)A，i₂=4sin(πt-π/2)A，则i₁对i₂的相位差为()。

A.超前π/4radB.滞后3π/4radC.滞后π/4radD.超前3π/4rad13.译码电路输入是二进制代码，输出为高低电平。

()A.错误B.正确14.单相桥式整流电容滤波电路中，变压器次级电压有效值为10V，则每个整流二极管承受的最大反向电压为()A.10VB.14.1VC.28.3VD.12V15.串联负反馈使放大电路的输入电阻减小。

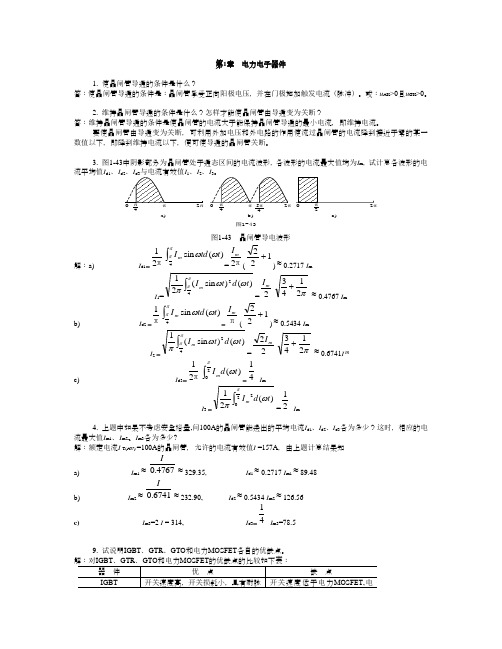

第1章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I 、I 与电流有效值I 、I 、I 。

π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td Im=π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I mb) I d2 =π1⎰ππωω4)(sin t td Im=πm I (122+)≈0.5434 I mI 2 =⎰ππωωπ42)()sin (1t d t I m=22mI π2143+≈0.6741I mc) I d3=π21⎰20)(πωt d I m =41I mI 3 =⎰202)(21πωπt d I m =21 I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35，I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41I m3=78.59. 试说明IGBT 、GTR 、GTO 和电力MOSFET 各自的优缺点。

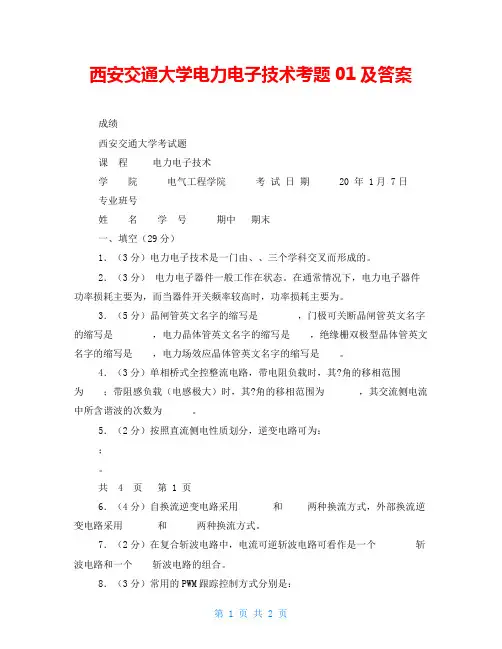

西安交通大学电力电子技术考题01及答案成绩西安交通大学考试题课程电力电子技术学院电气工程学院考试日期 20 年 1月 7日专业班号姓名学号期中期末一、填空（29分）1．（3分）电力电子技术是一门由、、三个学科交叉而形成的。

2．（3分）电力电子器件一般工作在状态。

在通常情况下，电力电子器件功率损耗主要为，而当器件开关频率较高时，功率损耗主要为。

3．（5分）晶闸管英文名字的缩写是，门极可关断晶闸管英文名字的缩写是，电力晶体管英文名字的缩写是，绝缘栅双极型晶体管英文名字的缩写是，电力场效应晶体管英文名字的缩写是。

4．（3分）单相桥式全控整流电路，带电阻负载时，其?角的移相范围为；带阻感负载（电感极大）时，其?角的移相范围为，其交流侧电流中所含谐波的次数为。

5．（2分）按照直流侧电性质划分，逆变电路可为：；。

共 4 页第 1 页6．（4分）自换流逆变电路采用和两种换流方式，外部换流逆变电路采用和两种换流方式。

7．（2分）在复合斩波电路中，电流可逆斩波电路可看作是一个斩波电路和一个斩波电路的组合。

8．（3分）常用的PWM跟踪控制方式分别是：、和。

9．（2分）按照开关过程前后开关器件电压电流状态，软开关电路可分为：，。

10．（2分）电力电子器件在串联使用时应注意的问题是：，在并联使用时应注意的问题又是。

二、简答（38分）1．（6分）晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？2．（6分）实现有逆变必须满足哪两个必不可少的条件？3．（4分）逆变器换流按照交替桥臂方向可分为横行换流和纵向换流两种。

三相电压型桥式逆变电路和三相电流型桥式逆变电路分别属于那。

电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

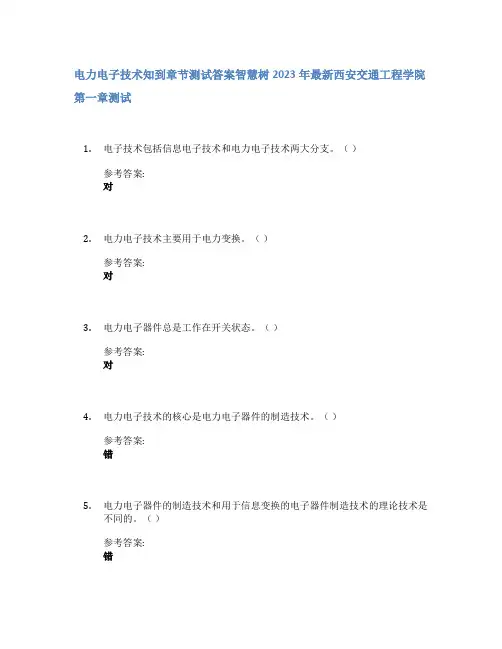

电力电子技术知到章节测试答案智慧树2023年最新西安交通工程学院第一章测试1.电子技术包括信息电子技术和电力电子技术两大分支。

（）参考答案:对2.电力电子技术主要用于电力变换。

（）参考答案:对3.电力电子器件总是工作在开关状态。

（）参考答案:对4.电力电子技术的核心是电力电子器件的制造技术。

（）参考答案:错5.电力电子器件的制造技术和用于信息变换的电子器件制造技术的理论技术是不同的。

（）参考答案:错第二章测试1.晶闸管内部有（）PN结。

参考答案:三个2.当晶闸管阳极电流减小到（）以下时，晶闸管就由导通变为截止。

参考答案:维持电流I H3.晶闸管属于（）型器件。

参考答案:半控4.晶闸管稳定导通的条件（）。

参考答案:晶闸管阳极电流大于晶闸管的擎住电流5.下列全控器件中，属于电流控制型的器件是（）。

参考答案:GTR第三章测试1.下列电路中，输入整流变压器不存在直流磁化的有（）。

参考答案:单相桥式整流电路;单相双半波整流电路;三相桥式有源逆变电路;单相双半波外接续流二极管2.整流变压器漏抗对电路的影响有（）。

参考答案:变流装置的功率因数降低;引起相间短路;电流变化缓和3.下列可控整流电路中，输出电压谐波含量最少的是（）。

参考答案:十二相整流4.在单相全控桥整流电路中，晶闸管的额定电压应取U2。

（）参考答案:错5.在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（）参考答案:对6.三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。

（）参考答案:错7.三相桥式全控整流电路，输出电压波形的脉动频率是150Hz。

（）参考答案:错8.对于单相桥式全控整流电路，晶闸管VT1无论是烧成短路还是断路，电路都可作单相半波整流电路工作。

（）参考答案:错9.对于三相半波整流电路，电阻性负载，当I d一定时，流过晶闸管的电流有效值I T随控制角α的增加而增加。

（）参考答案:对第四章测试1.电压型逆变电路其直流电压基本无脉动，直流回路呈现低阻抗。
