电力电子技术复习题及答案汇编

电力电子技术复习题及参考答案一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度。

A、180°，B、60°， c、360°， D、120°2、α为 C 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A，0度， B，60度， C，30度， D，120度，3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A、同步电压，B、控制电压，C、脉冲变压器变比。

4、可实现有源逆变的电路为 A 。

A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理 A 。

A、30º-35º，B、10º-15º，C、0º-10º，D、0º。

6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD 。

A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

7、在有源逆变电路中，逆变角的移相范围应选 B 为最好。

A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于 C 。

A、U相换相时刻电压uU ， B、V相换相时刻电压uV，C、等于uU +uV的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。

请选择 B 。

=0，改变 C 的大小，可使10、晶闸管触发电路中，若使控制电压UC=0，使触发角α=90º。

达到调定移相控制范围，实现整流、直流电动机负载电压Ud逆变的控制要求。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。

2、电力电子技术包括电力电子器件、电路和控制三大部分。

3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

5、广义上，电力电子器件也可分为电真空器件和半导体器件。

6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。

代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。

8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。

电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。

9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。

复合型器件：绝缘栅双极晶体管。

10、功率二极管（PD）又称电力二极管，也称半导体整流器。

其基本结构与普通二极管一样。

有螺栓型和平板型两种封装。

正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。

【注】严禁用兆欧表测试功率二极管。

选择二极管时要考虑耗散功率。

不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。

13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。

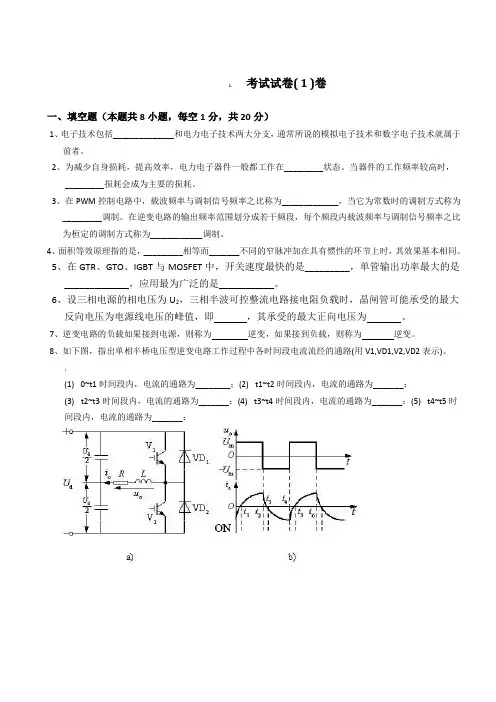

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

！(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术题库及答案整理版《电力电子技术》习题&答案一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是______智能功率集成电路_________。

3、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM__小于__UBO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于_UFm为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________120°_______。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______下降______。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是_____________静态均压________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有___Y形和△形___二种方式。

9、抑制过电压的方法之一是用_____储能元件_______吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___同一相_的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_________________输出电压基波________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________(一个)较大的负电流__________。

13、恒流驱动电路中抗饱和电路的主要作用是_________减小存储时间________________。

14、功率晶体管缓冲保护电路中二极管要求采用___快速恢复__型二极管，以便与功率晶体管的开关时间相配合。

15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：_____________________维持电流_______________________。

《电力电子技术》复习题一、填空题1、请在正确的空格内标出下面元件的简称：电力晶体管______________；可关断晶闸管______________；功率场效应晶体管______________；绝缘栅双极型晶体管______________；2、晶闸管对触发脉冲的要求是______________、______________和______________。

3、多个晶闸管相并联时必须考虑______________的问题，解决的方法是______________。

4、在电流型逆变器中，输出电压波形为______________，输出电流波形为______________。

5、当温度降低时，晶闸管的触发电流会______________、正反向漏电流会______________ ；当温度升高时，晶闸管的触发电流会______________、正反向漏电流会______________。

6、由晶闸管构成的逆变器换流方式有换流和换流。

7、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为逆变器与逆变器两大类。

8、有一晶闸管的型号为KK200－9，请说明KK ；200表示表示，9表示。

9、单结晶体管产生的触发脉冲是脉冲；主要用于驱动功率的晶闸管；锯齿波同步触发电路产生的脉冲为脉冲；可以触发功率的晶闸管。

10、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为；晶闸管的额定电流可选为。

11、在电流型逆变器中，输出电压波形为______________，输出电流波形为______________。

二、简答题1、使晶闸管导通的条件是什么？2、如何防止电力MOSFET因静电感应应起的损坏?3、多相多重斩波电路有何优点?4、什么是TCR，什么是TSC？它们的基本原理是什么？各有何特点？5、实现有源逆变必须满足哪两个必不可少的条件？6、晶闸管触发的触发脉冲要满足哪几项基本要求？7、实现正确触发的同步定相的方法步骤有哪些？三、在降压斩波电路中，已知E=200V，R=10Ω，L值微大，E=30V，T=50μs，ton=20μs，计算输出电压平均值Uo，输出电流平均值Io。

电力电子技术期末复习10套及答案考试试卷(1)卷一、填空（这道题有8个小问题，每个空白1分，共20分）1、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2.为了降低自身损耗，提高效率，电力电子设备一般工作在开关状态。

当设备的工作频率较高时，开关损耗将成为主要损耗。

3、在pwm控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。

4.面积等效原则指的是___________________________基本相同。

5.在GTR、GTO、IGBT和MOSFET中，开关速度最快的是MOSFET，最大的单管输出功率是多少6、设三相电源的相电压为u2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其最大正向电压为。

7.如果逆变器电路的负载连接到电源，则称为逆变器。

如果它与负载相连，则称为逆变器。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用v1,vd1,v2,vd2表示)。

（1）在从0到T1的时间段内，当前路径为__；（2）在T1~T2时间段内，电流路径为__；(3)t2~t3时间段内，电流的通路为_______；(4)t3~t4时间段内，电流的通路为_______；(5)t4~t5时间段内，电流的通路为_______；二、多项选择题（本题共有10个子题，前4题各得2分，其余各得1分，共计14分）1、单相桥式pwm逆变电路如下图，单极性调制工作时，在电压的正半周是（）a、 V1和V4打开，V2和V3关闭，B和V1正常打开，V2正常关闭，V3和V4交替打开和关闭，C，V1和V4关闭，V2和V3打开d、v1常断，v2常通，v3与v4交替通断2、对于单相交流调压电路，下面说法错误的是（）a、当晶闸管的触发角大于电路的功率因数角时，晶闸管的导通角小于180度b、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作c、晶闸管的触发角小于电路的功率因数角。

电力电子技术复习题及答案第1页共17页三、填空（每空1分,共30分）1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器4、在电流型逆变器中，输出电压波形为正弦，输出电流波形为方波5、型号为KS100-8的元件表示双向晶闸管、它的额定电压为800伏、额定有效电流为100安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种11、双向晶闸管的触发方式有：I+触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。

I-触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。

Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压,门极G接正电压，T2接负电压。

Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。

12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。

13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。

一、填空题：1、电力电子技术的两个分支是电力电子器件制造技术和变流技术。

2、举例说明一个电力电子技术的应用实例变频器、调光台灯等。

3、电力电子承担电能的变换或控制任务，主要为①交流变直流（AC—DC）、②直流变交流（DC—AC）、③直流变直流（DC—DC）、④交流变交流（AC—AC）四种。

4、为了减小电力电子器件本身的损耗提高效率，电力电子器件一般都工作在开关状态，但是其自身的功率损耗（开通损耗、关断损耗）通常任远大于信息电子器件，在其工作是一般都需要安装散热器。

5、电力电子技术的一个重要特征是为避免功率损耗过大，电力电子器件总是工作在开关状态，其损耗包括三个方面：通态损耗、断态损耗和开关损耗。

6、通常取晶闸管的断态重复峰值电压UDRM和反向重复峰值电压URRM中较小标值作为该器件的额电电压。

选用时，额定电压要留有一定的裕量，一般取额定电压为正常工作时晶闸管所承受峰值电压的2~3倍。

7、只有当阳极电流小于维持电流时，晶闸管才会由导通转为截止。

导通：正向电压、触发电流（移相触发方式）8、半控桥整流带大电感负载不加续流二极管电路中，电路可能会出现失控现象，为了避免单相桥式半控整流电路的失控，可以在加入续流二极管来防止失控。

9、整流电路中，变压器的漏抗会产生换相重叠角，使整流输出的直流电压平均值降低。

10、从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度称为触发角。

☆从晶闸管导通到关断称为导通角。

☆单相全控带电阻性负载触发角为180度☆三相全控带阻感性负载触发角为90度11、单相全波可控整流电路中，晶闸管承受的最大反向电压为2√2U1 。

（电源相电压为U1）三相半波可控整流电路中，晶闸管承受的最大反向电压为 2.45U2。

（电源相电压为U2）为了保证三相桥式可控整流电路的可靠换相，一般采用双窄脉冲或者宽脉冲触发。

12、四种换流方式分别为器件换流、电网换流、负载换流、强迫换流。

13、强迫换流需要设置附加的换流电路，给与欲关断的晶闸管强迫施加反压或反电流而关断。

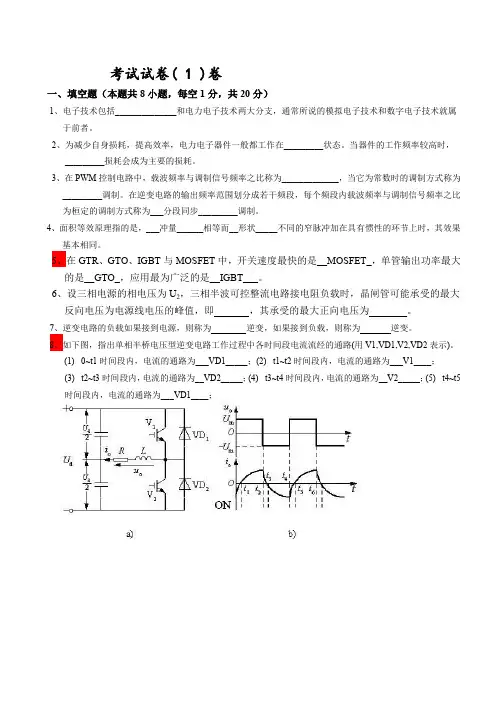

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。

7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。

（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。

（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。

（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。

（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。

（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。

（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。

（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。

（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。

电力电子技术试题（第一章）一、填空题1、普通晶闸管内部有PN结,，外部有三个电极，分别是极极和极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态，正向状态和反向状态。

3、阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。

6、减小。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压和电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

！(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术复习题（含参考答案）一、单选题（共25题，每题1分，共25分）1.晶闸管稳定导通的条件（）A、晶闸管阳极电流小于晶闸管的擎住电流B、晶闸管阳极电流大于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流正确答案：B2.三相半波可控整流电路的自然换相点是()。

A、比三相不控整流电路的自然换相点超前30°B、交流相电压的过零点C、本相相电压与相邻相电压正半周的交点处D、比三相不控整流电路的自然换相点滞后60°正确答案：C3.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～180B、0～90C、0～150D、0～120正确答案：D4.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5.下列全控器件中，属于电流控制型的器件是（）。

A、P-MOSFETB、SITC、GTRD、IGBT正确答案：C6.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150B、0°～150°C、15°～125°D、0°～120°正确答案：B7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、2msB、3msC、4msD、1ms正确答案：B8.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、交流相电压的过零点C、比三相不控整流电路的自然换相点滞后60°D、本相相电压与相邻电压正半周的交点处正确答案：D9.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。

A、电力场效应晶体管B、绝缘栅双极晶体管C、门极可关断晶闸管D、电力晶体管正确答案：C2、带中心抽头变压器的逆变电路,变压器匝比为( )时，uo和io波形及幅值与全桥逆变电路完全相同。

A、1:2:1B、1:1:2C、3:1:1D、1:1:1正确答案：D3、单相半波可控制整流电路阻感负载需要（）续流。

A、晶闸管B、二极管C、GTRD、IGBT正确答案：B4、（）不属于换流技术。

A、整流B、电力电子器件制造C、逆变D、斩波正确答案：B5、单相桥式全控整流阻感性负载电路中，控制角α的最大移相范围是( )。

A、0º-180°B、0º-150°C、0º-120°D、0º-90°正确答案：D6、电压型逆变电路输出的电流波形为（）。

A、因负载不同而不同B、锯齿波C、正弦波D、矩形波正确答案：A7、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、0º-150°B、0º-180°C、0º-120°D、0º-90°正确答案：B8、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。

A、绝缘体B、金属C、半导体D、导体正确答案：C9、采用调制法得到PWM波形，把希望输出的波形作为（）。

A、载波B、锯齿波C、调制信号D、正玄波正确答案：C10、斩波电路中，输出电压高于输入电压的电路称为（）。

A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：B11、晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。

A、3～4倍B、4～5倍C、2～3倍D、1～2倍正确答案：C12、与单相全波可控整流电路功能相同的电路是（）。

A、斩波电路B、单相半波可控整流电路C、三相桥式整流电路D、单相桥式整流电路正确答案：D13、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。

电力电子技术试题20套及答案考试试卷 1 卷一填空题本题共8小题每空1分共20分1电子技术包括______________和电力电子技术两大分支通常所说的模拟电子技术和数字电子技术就属于前者2为减少自身损耗提高效率电力电子器件一般都工作在_________状态当器件的工作频率较高时_________损耗会成为主要的损耗3在PWM控制电路中载波频率与调制信号频率之比称为_____________当它为常数时的调制方式称为_________调制在逆变电路的输出频率范围划分成若干频段每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制4面积等效原理指的是_________相等而_______不同的窄脉冲加在具有惯性的环节上时其效果基本相同5在GTRGTOIGBT与MOSFET中开关速度最快的是_________单管输出功率最大的是_____________应用最为广泛的是___________6设三相电源的相电压为U2三相半波可控整流电路接电阻负载时晶闸管可能承受的最大反向电压为电源线电压的峰值即其承受的最大正向电压为7逆变电路的负载如果接到电源则称为逆变如果接到负载则称为逆变8如下图指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路用V1VD1V2VD2表示 1 0t1时间段内电流的通路为________ 2 t1t2时间段内电流的通路为_______3 t2t3时间段内电流的通路为_______4 t3t4时间段内电流的通路为_______ 5 t4t5时间段内电流的通路为_______二选择题本题共10小题前4题每题2分其余每题1分共14分1单相桥式PWM逆变电路如下图单极性调制工作时在电压的正半周是AV1与V4导通V2与V3关断BV1常通V2常断V3与V4交替通断CV1与V4关断V2与V3导通DV1常断V2常通V3与V4交替通断2对于单相交流调压电路下面说法错误的是A晶闸管的触发角大于电路的功率因素角时晶闸管的导通角小于180度B晶闸管的触发角小于电路的功率因素角时必须加宽脉冲或脉冲列触发电路才能正常工作C晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时晶闸管的导通角为180度D晶闸管的触发角等于电路的功率因素角时晶闸管的导通角不为180度3在三相三线交流调压电路中输出电压的波形如下图所示在t1t2时间段内有晶闸管导通A1个 B2个 C3个 D4个4对于单相交交变频电路如下图在t1t2时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流 BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变5电阻性负载三相半波可控整流电路中控制角的范围是A30°～150 B0°～120° C15°～125° D0°～150°6桓流驱动电路中加速电容C的作用是A加快功率晶体管的开通 B延缓功率晶体管的关断C加深功率晶体管的饱和深度 D保护器件7直流斩波电路是一种变换电路AACAC BDCACCDCDC DACDC8为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt抑制电路 B抗饱和电路Cdidt抑制电路 D吸收电路9已经导通的晶闸管的可被关断的条件是流过晶闸管的电流A减小至维持电流以下 B减小至擎住电流以下C减小至门极触发电流以下 D减小至5A以下10IGBT是一个复合型的器件它是AGTR驱动的MOSFET BMOSFET驱动的GTRCMOSFET驱动的晶闸管 DMOSFET驱动的GTO三简答题共3小题22分1简述晶闸管导通的条件与关断条件7分2电压型逆变电路的主要特点是什么8分3简述实现有源逆变的基本条件并指出至少两种引起有源逆变失败的原因7分四作图题共 2 小题每题12分共24分1三相全控桥阻感负载主回路整流变压器的接法是Dy5采用NPN管的锯齿波触发器要求在整流与逆变状态运行同步变压器二侧电压经R-C滤波器滤波后滞后角为30°接到触发电路同步变压器的的接法为YY-104接法如下图所示选择晶闸管的同步电压要给出分析过程分析依据晶闸管VT1 VT2 VT3 VT4 VT5 VT6 主电路电压Uu -Uw Uv -Uu Uw-Uv 同步电压2电路与波形如图所示1若在t1时刻合上K在t2时刻断开K画出负载电阻R上的电压波形2若在t1时刻合上K在t3时刻断开K画出负载电阻R上的电压波形ug宽度大于3600a电路图b输入电压u2的波形图五计算题共 1 小题共20分1电路如图所示单相全控桥式整流电路接大电感负载R 4ΩU2 220V1触发角为60°时 a 试求UdId晶闸管电流平均值IdVT晶闸管电流有效值IVT变压器副边电流有效值I2b作出udidiVT2i2 的波形图图标清楚比例适当2当负载两端接有续流二极管时a试求UdIdIdVTIVTIVDIdVD I2b作出udidiVT2iVDi2 的波形图图标清楚比例适当填空题共小题1_________存在二次击穿现象____________存在擎住现象功率因数由和这两个因素共同决定的晶闸管串联时给每只管子并联相同阻值的电阻R是 _措施同一晶闸管维持电流IH与掣住电流IL在数值大小上IL_IH 电力变换通常可分为和在下图中_______和________构成降压斩波电路使直流电动机电动运行工作于第1象限_______和_______构成升压斩波电路把直流电动机的动能转变成为电能反馈到电源使电动机作再生制动运行工作于____象限选择题共小题下列电路中不可以实现有源逆变的有 A三相半波可控整流电路 B三相桥式全控整流电路C单相桥式可控整流电路D单相全波可控整流电路外接续流二极管2晶闸管稳定导通的条件A晶闸管阳极电流大于晶闸管的擎住电流B晶闸管阳极电流小于晶闸管的擎住电流C晶闸管阳极电流大于晶闸管的维持电流D晶闸管阳极电流小于晶闸管的维持电流3三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°4若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度B增大三角波频率C增大正弦调制波频率D增大正弦调制波幅度5三相半波可控整流电路中晶闸管可能承受的反向峰值电压为AU2 BU2 C2U2 DU26晶闸管电流的波形系数定义为 A B CKf IdT·IT DKf IdT-IT7降压斩波电路中已知电源电压Ud 16V负载电压Uo 12V斩波周期T 4ms则开通时TonA1ms B2ms C3ms D4ms8关于单相桥式PWM逆变电路下面说法正确的是A在一个周期内单极性调制时有一个电平双极性有两个电平B在一个周期内单极性调制时有两个电平双极性有三个电平C在一个周期内单极性调制时有三个电平双极性有两个电平D在一个周期内单极性调制时有两个电平双极性有一个电平9对于单相交交变频电路如下图在t2t3时间段内P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是AP组阻断N组整流BP组阻断N组逆变CN组阻断P组整流 DN组阻断P组逆变10在三相三线交流调压电路中输出电压的波形如图所示在t2t3时间段内有晶闸管导通A1个 B2个C3个 D4个三简答题共 4 小题1电压型逆变电路的主要特点是什么7分2某一晶闸管额定电压为300V额定电流为100A维持电流为4mA使用在下图所示的各电路中是否合理说明其理由不考虑电压电流裕量 8分3下面BOOST升压电路中电感L电容C与二极管的作用是什么7分4变压器漏感对整流电路有什么影响8分四作图题共小题2出下图对应的UdiT1VT1的波形其中虚线为脉冲信号计算题共小题1有一个三相全控桥整流电路已知电感负载L 02Hα 60°R 1Ω变压器二次相电压U2 100V试画出d的波形计算负载端输出的直流电压Ud和负载电流平均值Id计算变压器二次电流的有效值I2电力晶体管可关断晶闸管功率场效应晶体管绝缘栅双极型晶体管 IGBT是和的复合管2晶闸管对触发脉冲的要求是和3多个晶闸管相并联时必须考虑的问题解决的方法是4在电流型逆变器中输出电压波形为波输出电流波形为波5三相桥式逆变电路晶闸管换相是在同一桥臂上的上下二个开关管间进行称为_______°导电型6当温度降低时晶闸管的触发电流会正反向漏电流会7常用的过电流保护措施有二选择题本题共10小题每题1分共10分1单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度A180° B60° C360° D120°2α为度时三相半波可控整流电路电阻性负载输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度3晶闸管触发电路中若改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D以上都不能4可实现有源逆变的电路为A三相半波可控整流电路 B三相半控桥整流桥电路C单相全控桥接续流二极管电路 D单相半控桥整流电路5在一般可逆电路中最小逆变角βmin选在下面那一种范围合理A30o-35o B10o-15o C0o-10o D0o6单相半波可控整流电阻性负载电路中控制角α的最大移相范围是90°B120° C150° D180°7若增大SPWM逆变器的输出电压基波频率可采用控制方法是增大三角波频率增大正弦调制波幅度采用多重化电压源型逆变器的目的主要是为增大输出幅值减小输出功率A抑制电路抗饱和电路抑制电路吸收电路2在用两组反并联晶闸管的可逆系统使直流电动机实现四象限运行时其中一组逆变器工作在整流状态另一组工作在逆变状态3晶闸管串联使用时必须注意均流问题4逆变角太大会造成逆变失败5并联谐振逆变器必须是略呈电容性电路6给晶闸管加上正向阳极电压它就会导通7有源逆变指的是把直流电能转变成交流电能送给负载8在单相全控桥整流电路中晶闸管的额定电压应取U29三相半波可控整流电路中电路输出电压波形的脉动频率为300Hz10变频调速是改变电动机内旋转磁场的速度达到改变转速的目的四简答题本题共3小题共32分1试说明IGBTGTRGTO和电力MOSFET各自的优缺点12分器件优点缺点IGBTGTRGTO电力MOSFET2试分析下图间接交流变流电路的工作原理并说明其局限性10分3软开关电路可以分为哪几类各有什么特点10分五作图题本题共1小题共16分1在三相半波整流电路中如果U相的触发脉冲消失试绘出在电阻负载下整流电压ud的波形和V相上晶闸管VT2上的管压降波形设触发角分别为15o和60o 1触发角为15o时2触发角为60o时六计算题本题共1小题共12分1单相桥式全控整流电路U2＝100V负载中R 20ΩL值极大反电动势E＝60V 当α＝30°时要求1作出udid和i2的波形3分2求整流输出平均电压Ud电流Id变压器二次电流有效值I2 4分3考虑安全裕量确定晶闸管的额定电压和额定电流 5分考试试卷 4 卷一填空题本题共5小题每空1分共20分1由波形系数可知晶闸管在额定情况下的有效值电流为ITn等于倍ITAV如果ITAV 100安培则它允许的有效电流为安培通常在选择晶闸管时还要留出倍的裕量2三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的晶闸管的换相是在同一组内的元件进行的每隔换一次相在电流连续时每只晶闸管导通度要使电路工作正常必须任何时刻要有只晶闸管同时导通一个是共极的另一个是共极的元件且要求不是的两个元件3为了减小变流电路的开关损耗通常让元件工作在软开关状态软开关电路种类很多但归纳起来可分为与两大类4提高变流置的功率因数的常用方法有几种5三相半波可控整流电路电阻性负载时电路的移相范围三相全控桥电阻性负载时电路的移相范围三相半控桥电阻性负载时电路的移相范围二判断题本题共10小题每题1分共10分12逆变器采用负载换流方式实现换流时负载谐振回路不一定要呈电容性3无源逆变指的是把直流电能转换成交流电能送给交流电网4对三相桥式全控整流电路的晶闸管进行触发时只有采用双窄脉冲触发电路才能正常工作5PWM脉宽调制型逆变电路中采用不可控整流电源供电也能正常工作6在变流装置系统中增加电源的相数也可以提高电网的功率因数7过快的晶闸管阳极dudt会使误导通8电流可逆斩波电路可实现直流电动机的四象限运行9为避免三次谐波注入电网晶闸管整流电路中的整流变压器应采用YY接法10在DCDC变换电路中可以采用电网换流方法三选择题本题共10小题每题1分共10分1三相全控桥式整流电路带电阻负载当触发角α 0o时输出的负载电压平均值为 A045U2 B09U2 C117U2 D234U22变流装置的功率因数总是A大于1 B等于1 C小于1大于0 D为负3三相全控桥式整流电路带大电感负载时控制角α的有效移相范围是A0°-90° B30°-120° C60°-150° D90°-150°4三相半波可控整流电路在换相时换相重叠角γ的大小与哪几个参数有关AαId XLU2φ BαId CαU2 DαU2XL5为限制功率晶体管的饱和深度减少存储时间桓流驱动电路经常采用Adudt 抑制电路B抗饱和电路Cdidt抑制电路D吸收电路度时可控整流输出的电压波形处于连续和断续的临界状态A0度 B60度 C30度 D120度10在晶闸管触发电路中改变的大小则输出脉冲产生相位移动达到移相控制的目的A同步电压 B控制电压 C脉冲变压器变比 D整流变压器变比四简答题本题共4小题共28分什么是逆变失败逆变失败后有什么后果形成的原因是什么8分2下面BOOST升压电路中电感L与电容C的作用是什么6分3晶闸管变流装置中为什么在主电路上要加入整流变压器进行降压7分4单相电压型逆变电路中电阻性负载和电感性负载对输出电压电流有何影响电路结构有哪些变化7分五作图题本题共2小题共14分1对于下图所示的桥式可逆斩波电路若需使电动机工作于反转电动状态试分析电路的工作情况并绘出相应的两条电流流通路径同时标注电流流向8分2设三相桥式可控整流电路工作于有源逆状态试画出β 60o时的整流输出电压波形6分六计算题本题共1小题共18分1三相全控桥式整流电路L 02HR 4Ω要求Ud从0220V之间变化试求1不考虑控制角裕量时的整流变压器二次线电压3分2如电压电流裕量取2倍计算晶闸管额定电压电流值8分3变压器二次电流有效值I24分4计算整流变压器二次侧容量S23分考试试卷 5 卷一填空题本题共17小题每空1分共20分1晶闸管是硅晶体闸流管的简称常用的有与选用晶闸管的额定电流时根据实际最大电流计算后至少还要乘以把晶闸管承受正压起到触发导通之间的电角度称为触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法目前采用较多的是触发方法可控整流电路是三相可控整流电路最基本的组成形式在三相半波可控整流电路中电感性负载当控制角时输出电压波形出现负值因而常加续流二管三相桥式整流电路控制角α＝30在对应的线电压波形上脉冲距波形原点为考虑变压器漏抗的可控整流电路中如与不考虑漏的相比则使输出电压平均值有源逆变器是将直流电能转换为交流电能馈送回的逆变电路有源逆变产生的条件之一是变流电路输出的直流平均电压Ud的极性必须保证与直流电源电势Ed的极性成相连且满足Ud Edmin应取以保证逆变时能正常换相15载波比又称频率比 K是PWM主要参数设正弦调制波的频率为fr三角波的频率为fc则载波比表达式为K斩波器的时间比控制方式分为三种方式1晶闸管的伏安特性是指A阳极电压与门极电流的关系B门极电压与门极电流的关系C阳极电压与阳极电流的关系D门极电压与阳极电流的关系2晶闸管电流的波形系数定义为A B CKf IdT·IT DKf IdT-IT3接有续流二极管的单相半控桥式变流电路可运行的工作象限是A第二象限B第三象限C第四象限D第一象限电阻性负载三相半波可控整流电路相电压的有效值为U2α≤30°时整流输出电压平均值等于117U2cosαB117U2sinαC141U2cosαD141U2sinα5在大电感负载三相全控桥中整流电路工作状态的最大移相范围是60°B180° C120° D90°6对于三相半波可控整流电路换相重叠角γ与哪几个参数有关AαU2负载电流Id以及变压器漏抗XC Bα和U2Cα以及负载电流I DαU2以及变压器漏抗XC7单相全控桥式变流电路工作于有源逆变状态在逆变角β期间处于换相进行关断的晶闸管承受的电压是正向电压零电压D交变电压三相全控桥式有源逆变电路晶闸管电流的有效值IT为A B C DId9若增大SPWM逆变器的输出电压基波频率可采用的控制方法是A增大三角波幅度 B增大三角波频率C增大正弦调制波频率 D增大正弦调制波幅度10晶闸管固定脉宽斩波电路一般采用的换流方式是A电网电压换流 B负载电压换流C器件换流 DLC谐振换流简述对触发电路的三点要求对于正弦脉冲宽度调制SPWM什么是调制信号载波信号何谓调制比α 600时的输出电压波形ud晶闸管T1的端电压波形UT12试绘出三相半波共阴极组电路当β 600时的输出电压波形ud以及晶闸管T1的端电压波形L ∞五计算题本题共1小题共15分三相全控桥式整流电路如图所示Ld 02HRd 4Ω要求Ud从0～220V之间变化试求1 不考虑控制角裕量时整流变压器二次相电压U22 如电压电流裕量取2倍选择晶闸管型号3 整流变压器二次侧容量S24 电路的功率因数cosΦ5 当触发脉冲距对应二次相电压波形原点多少电度角时Ud已为0六分析题本题共1小题共10分如图所示为电压型三相逆变器试以U相桥臂VT1VT4之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 6 卷一填空题本题共17小题每空1分共20分1晶闸管的内部结构具有端层个PN结2在螺栓式晶闸管上有螺栓的一端是极100A的晶闸管流过单向正弦全波时的最大可能平均电流是5当晶闸管承受反向阳极电压时不论门极为何种极性触发电压管子都将工作在状态考虑变压器漏抗的可控整流电路中在换相过程期间两个相邻的晶闸管同时导通对应的电角度称为在三相全控桥中接在同一相的两个晶闸管触发脉冲的相位应相差在三相半波可控整流电路中电阻性负载当控制角时电流连续三相桥式可控整流电路适宜在电压而电流不太大的场合使用带平衡电抗器的双反星形可控整流电路是由两组三相半波可控整流电路组成100μH直流负载电流Id＝150A 则换相压降△Ｕγ12将直流电逆变为某一频率或可变频率的交流电直接的过程称为无源逆变在单相全控桥式变流器控制直流电动机卷扬机拖动系统中当a 2时电流主要是依靠电动势Ed在无源逆变与直接斩波电路中都必须设置换流强迫导通的晶闸管可靠关断晶闸管元件并联时要保证每一路元件所分担的电流根据对触发电路的要求知道触发电路应包括同步信号发生器脉冲整形与功放电路具有自关断能力的电力半导体器件称为A全控型器件B半控型器件C不控型器件D触发型器件取断态重复峰值电压和反向重复峰值电压中较小的一个并规化为标准电压等级后定为该晶闸管的A转折电压B反向击穿电压C阈值电压D额定电压单相半控桥式整流电路带纯电阻性负载时晶闸管承受正向电压的最大值为A B C D4单相桥式半控整流电路中电阻性负载流过每个晶闸管的有效电流IT＝AI B05I C １ I D I5三相桥式全控整流电路电阻性负载时的移相范围为A00～1800 B00～1500 C00～1200 D00～9006单相全控桥式有源逆变电路控制角为a则输出电压的平均值为Ud 117U2cosa BUd 09U2cosa CUd -234U2cosaDUd 045U2cosa7三相全控桥式变流电路工作于有源逆变状态的条件是 AB C D8为了防止逆变失败最小逆变角限制为A100～150 B200～250 C300～350 D400～4509电流型三相桥式逆变电路120°导通型则在任一时刻开关管导通的个数是不同相的上下桥臂A各一只 B各二只C共三只 D共四只定宽调频是斩波器的一种瞬时值控制三简答题本题共5小题每题5分共25分什么是可控整流它是利用晶闸管的哪些特性来实现的5分什么是逆变失败导致逆变失败的原因是什么将右表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件5分4电压源型变频器和电流源型变频器的区别是什么5分5试说明PWM控制的基本原理2三相桥式全控整流电路电阻性负载试画出当α 600时输出电压ud的波形晶闸管的端电压uT1的波形五计算题本题共1小题共15分三相全控桥整流电路如图所示已知电感性负载L 02HR 1Ωα 75°变压器二次相电压U2 100V1 计算负载的平均整流电压Ud和负载电流平均值Id2 选择晶闸管的型号3 计算变压器二次电流的有效值I2六分析题本题共1小题共10分如图所示为串联二极管式电流型三相逆变器试以从VT1到VT3之间的换流过程来分析电路的工作原理并说明此电路的特点考试试卷 7 卷一填空题本题共14小题每空1分共20分1晶闸管是三端器件三个引出电极分别为阳极阴极和极为了保证晶闸管可靠与迅速地关断通常在管子阳极电压下降为零之后加一段时间的电压6从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为7为了保证三相全控桥电路能启动工作触发脉冲必须采用或8三相半波整流电路有和两种接法9三相全控桥的共阴极组要求触发脉冲以120°为间隔依次在半周触发共阴极组的各晶闸管在单相全控桥式变流器控制直流电动机卷扬机拖动系统中若使变流器工作于有源逆变状态时需使控制角a 2同时EdUd电压型逆变器其中间直流环节以贮能晶闸管串联时给每只管子并联相同的RC电路是措施C150°D180°4三相半波可控整流电路的自然换相点是A交流相电压的过零点B本相相电压与相邻相电压正半周的交点处C比三相不控整流电路的自然换相点超前30°D比三相不控整流电路的自然换相点滞后60°5在晶闸管三相桥式可控整流电路电流断续时的机械特性中当α时所有不同控制角的特性曲线实际空载转速均相同A≤300 B≤600 C≤900 D≤12006在大电感负载三相全控桥中当α 60°时在过了自然换相点之后和下一个晶闸管被触发之前整流输出ud为负值交流电源接受回馈的能量电感A释放储能B既不释放能量也不储能C吸收能量D以储能为主将直流电能转换为交流电能供给负载的变流器是A有源逆变器BAD变换器CDA变换器D无源逆变器180°导电型电压型三相桥式逆变电路其换相是在如下哪种情形的上下二个开关之间进行同一相不同相固定相不确定相直波斩波电是一种变换电路ACAC BDCAC CDCDC DACDC三简答题本题共5小题每题5分共25分试简述三相半控桥式整流电路与三相全控桥式整流电路的特点2将下列表格中空缺的部分按要求填好变压器二次相电压为U2对于电感负载满足大电感负载的条件3举出三种常用过电流保护电器并指出其动作时间的典型值已知三相半波。
