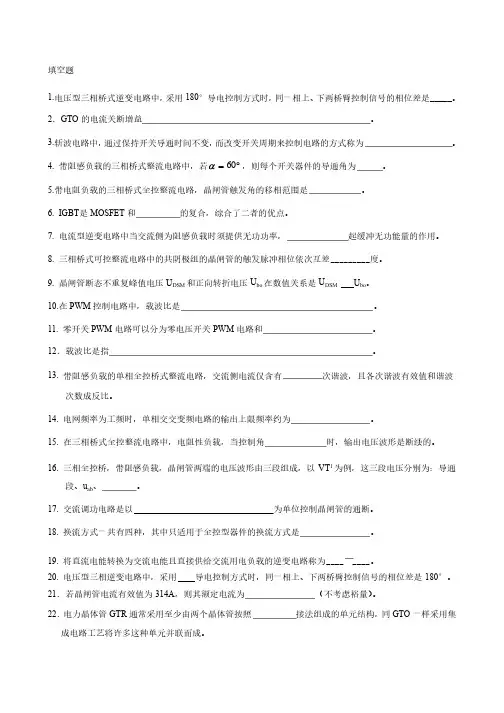

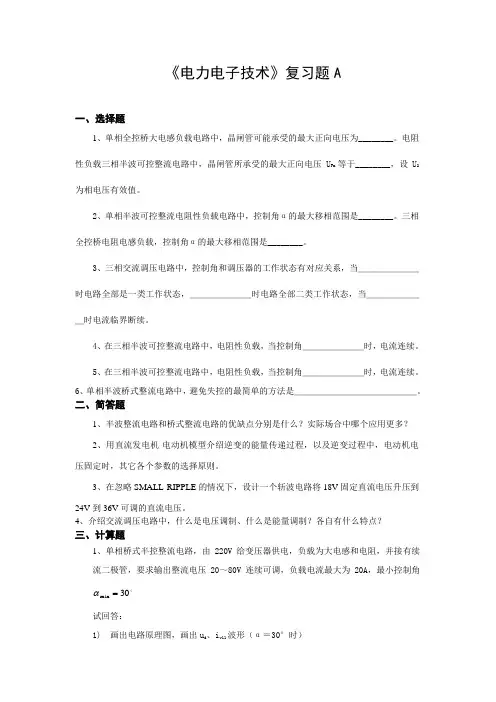

《电力电子技术》复习题一、就是非题1、表示各种电力半导体器件的额定电流,都就是以平均电流表示的。
( ╳ )2、对于门极可关断晶闸管,当门极上加正触发脉冲时可使晶闸管导通,当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
( )3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流,称为该管的维持电流。
( ╳ )4、在规定条件下,不论流过晶闸管的电流波形如何,也不论晶闸管的导通角就是多大,只要通过管子的电流的有效值不超过该管额定电流的有效值,管子的发热就就是允许的。
( )5、三相半波可控整流电路的最大移相范围就是0°～180°。
(╳)6、无源逆变就是将直流电变换为某一频率或可变频率的交流电供给负载使用。
( )7、正弦波脉宽调制(SPWM)就是指参考信号为正弦波的脉冲宽度调制方式。
( )8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
( )9、斩波器的定频调宽工作方式,就是指保持斩波器通端频率不变,通过改变电压脉冲的宽度来使输出电压平均值改变。
( )10、电流型逆变器抑制过电流能力比电压型逆变器强,适用于经常要求起动、制动与反转拖动装置。
( )11、三相桥式全控整流大电感负载电路工作于整流状态时,其触发延迟角 的最大移相范围为0°～90°。
()12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管,两者的电流容量就是相同的。
( ╳ )13晶闸管的正向阻断峰值电压,即在门极断开与正向阻断条件下,可以重复加于晶闸管的正向峰值电压,其值低于转折电压。
( )14、在SPWM调制方式的逆变器中,只要改变参考信号正弦波的幅值,就可以调节逆变器输出交流电压的大小。
( )15在SPWM调制方式的逆变器中,只要改变载波信号的频率,就可以改变逆变器输出交流电压的频率( ╳)16、若加到晶闸管两端电压的上升率过大,就可能造成晶闸管误导通。

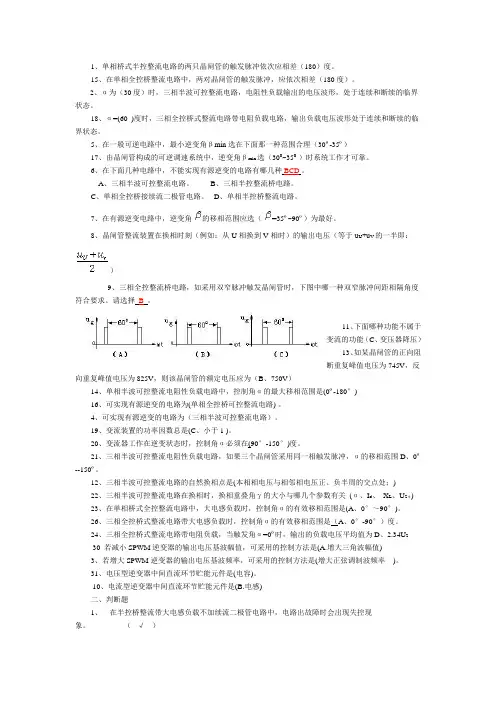

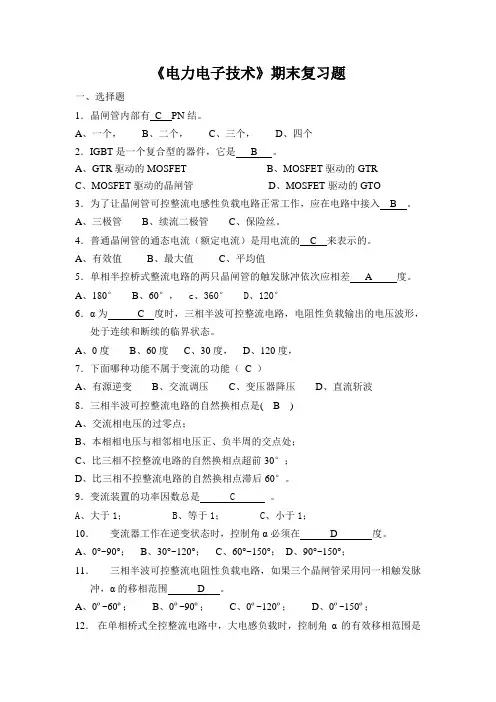

( )二、选择题1、双极型晶体管与场效应晶体管的驱动信号 D 。
A、均为电压控制B、均为电流控制C、双极性晶体管为电压控制,场效应晶体管为电流控制D、双极性晶体管为电流控制,场效应晶体管为电压控制2、GTR的主要缺点之一就是D 。
A、开关时间长B、高频特性差C、通态压降大D、有二次击穿现象3、当阳极与阴极之间加上正向电压而门极不加任何信号时,晶闸管处于B 。
A、导通状态B、关断状态C、不确定状态4、晶闸管触发导通后,其门极对电路B 。
A、仍有控制作用B、失去控制作用C、有时仍有控制作用5、对于一个确定的晶闸管来说,允许通过它的电流平均值随导电角的减小而 B 。
A、增加B、减小C、6、如果对可控整流电路的输出电流波形质量要求较高,最好采用 A滤波。
A、串平波电抗器B、并大电容C、串大电阻7、晶闸管整流电路中“同步”的概念就是指 C 。
A、触发脉冲与主电路电源电压同时到来,同时消失B、触发脉冲与电源电压频率相同C、触发脉冲与主点路电源电压频8、带续流二极管的单相半控桥式整流大电感负载电路,当触发延迟角 等于 C 时,流过续流二极管电流的平均值等于流过晶闸管电流的平均值。
A、120°B、90°C、60°9、三相半波可控整流电路带电阻负载时,每只晶闸管的最大导通角为D 。
A、60°B、150°C、90°D、120°10、三相半波可控整流电路带阻性负载时,当触发延迟角大于 A时,输出电流开始断续。
A、30°B、60°C、11、在三相半波可控整流电路中,当负载为电感性时,在一定范围内若负载电感量越大,则D 。
A、输出电压越高B、输出电压越低C、导通角θ越小D、导通角θ越大12、带感性负载的可控整流电路加入续流二极管后,晶闸管的导通角比没有二极管前减小了,此时电路的功率因数 A 。
A、提高了B、减小了C、并不变化13、在需要直流电压较低、电流较大的场合,宜采用 D 整流电源。
A、单相桥式可控B、三相桥式可控C、三相桥式全控D、带平衡电抗器三相双反星形可控14、带平衡电抗器三相双反星形可控整流电路中,每只晶闸管流过的平均电流就是负载电流的D 。
A、1/2倍B、1/3倍C、1/4倍D、1/6倍15、三相桥式半控整流电路中,每只晶闸管流过的平均电流就是负载电流的 C 。
A、1倍B、1/2倍C、1/3倍D、1/6倍16、三相全控桥式整流电阻性负载电路中,整流变压器二次相电压的有效值为U2ϕ,当触发延迟角α的变化范围在30°～60°之间时,其输出平均电压为U d= B 。
A、1、17U2ϕcosαB、2、34U2ϕcosαC、Ud=2、34U2ϕ[1+cos (60°+ α)]D、2、34U2ϕsinα17、晶闸管三相串联二极管式电流型逆变器就是属于 A 导通型。
A、120°B、150°C、18、要想使正向导通着的普通晶闸管关断,只要 C 即可。
A、断开门极B、给门极加反压C、使通过晶闸管的电流小于维持电流19、三相半波可控整流电路带电阻负载时,其触发延迟角 的移动范围就是 B 。
A、0°～120°B、0°～150°C、0°～180°20、三相桥式半控整流电路中,每只晶闸管承受的最高正反向电压为变压器二次相电压的 C 。
A、√‾2倍B、√‾‾3倍C、√‾2X√‾3倍D、2√‾3倍21、带平衡电抗器三相双反星形可控整流电路中,平衡电抗器的作用就是使两组三相半波可控整流电路D 。
A、相串联B、相并联C、单独输出D、以180°相位差相并联三、简答题 :1.电力晶体管(GTR)有哪些特点？答:电力晶体管(GTR)就是一种双极型大功率晶体管,属于电流控制型器件。
由于大电流时,GTR会产生大电流效应,导致放大倍数减小,因此在结构上常采用达林顿结构。
其特点就是:导通压降低,所需的驱动电流大,使用在感性负载或开关频率较高时必须设置缓冲电路,且过载能力差,易发生二次击穿。
2.电力场效应晶体管(MOSFET)有哪些特点？答:电力场效应管(MOSFET)就是一种单极型大功率晶体管,属于电压控制型器件。
其主要优点就是基本上无二次击穿现象,驱动功率小,开关频率高,输入阻抗大,易于并联与保护。
缺点就是导通压降较大,限制了其电流容量的提高。
3.为什么选用了较高电压、电流等级的晶闸管还要采用过电压、过电流保护？答:因为电路发生短路故障时的短路电流一般都很大,而且电路中各种过电压的峰值可达到电源电压幅值的好几倍,所以电路中一定要设置过电流、过电压保护环节。
此外,大电流,高电压的晶闸管比较昂贵,也需要提供必要的保护。
4.在晶闸管交流调压调速电路中,采用相位控制与通断控制各有何优缺点？答:在晶闸管交流调压调速电路中,采用相位控制时,输出电压较为精确、调速精度较高,快速性好,低速时转速脉动较小,但会产生谐波,对电网造成污染。
采用同断控制时,不会产生谐波污染,但电动机端电压变化剧烈,转速脉动较大。
5.实现有源逆变的条件就是什么？答:实现有源逆变的条件时:(1)变流电路直流侧必须有直流电源E g,且其值要略大于U d,为逆变提供能量;(2)变流电路必须工作在β﹤90o(即α﹥90o)区域,使U d﹤0,才能把直流电能逆变为交流电能。
上述两个条件,缺一不可,同时逆变电路需要串联平波电抗器。
5.绝缘栅双极晶体管(IGBT)有哪些特点？答:结缘栅双极型晶体管(IGBT)就是一种由单极性的MOSFET与双极型晶体管复合而成的器件。
它兼有MOSFET与GTR二者的优点,属于电压型驱动器件。
其特点就是:输入阻抗高,驱动功率小;工作频率高,导通压降低,功耗小。
IGBT就是一种很有发展前途的新型电力半导体器件,在中、小容量的电力电子应用方面大有取代其它全控型器件的趋势6.电力场效应晶体管(MOSFET)有哪些特点？答:电力场效应管(MOSFET)就是一种单极型大功率晶体管,属于电压控制型器件。
其主要优点就是基本上无二次击穿现象,驱动功率小,开关频率高,输入阻抗大,易于并联与保护。
缺点就是导通压降较大,限制了其电流容量的提高。
7.额定电流为100A的双向晶闸管,可以用两只普通晶闸管反并联来代替,若使其电流容量相等,普通晶闸管的额定电流应就是多大？答:双向晶闸管的额定电流与普通晶闸管不同,就是以最大允许有效电流来定义的。
额定电流100A的双向晶闸管,其峰值为141A,,而普通晶闸管的额定电流就是以正弦半波平均值表示,因此,峰值为141A的正弦半波,它的平均值为A45π。
所以一个100A/141≈的双向晶闸管可以用两个45A的普通晶闸管来代替。
8.在脉冲宽度调制(PWM)技术中,脉冲宽度可以通过何种电路来实现调制？答:在脉宽调制(PWM)技术中,脉冲宽度可以提高一个比较器来实现,即用一个三角波(调制信号)与一个直流控制电压(参考信号)进行比较,比较器输出电压的极性由这两个比较电压的差值的正负来决定。
这样改变控制电压的大小,即可以改变两个电压的交点位置,也就就是改变输出电压极性的位置,从而改变正、负脉冲的宽度9.电流型逆变器有何特点？答:电流型逆变器的直流电源经大电感滤波,直流侧可近似的瞧成恒压源。
逆变器输出的电流波形为矩型波,电压波形为近似的正弦波,该逆变器抑制过电流的能力很强,特别适用于频繁启动与加、减速的电动机负载。
四、计算题:1、单相半控桥式整流电路带电阻性负载,已知U1=220V,R d=4 ,要求整流电路的直流输出电流I d在0～25A之间变化,求(1)变压器的电压比;(2)若导线允许电流密度J=5A,求连接负载导线的截面积;(3)若考虑晶闸管电压、电流取2倍的裕量,选择晶闸管型号;(4)忽略变压器励磁功率,求变压器的容量;(5)计算负载电阻R d 的功率;(6)计算电路的功率因数。
1、 解:(1)V V R I Ud d d 100425max max =⨯== V U U d 1119.02== 211122021≈==U U K(2)当α＝0时,整流电路的输出最大。
