(医学课件)MRI磁共振扫描技术PPT幻灯片

15
出血：影像表现很复杂，与出血的部位、时间有关
① 《24h仅见周围水肿征象； ② 1~3天急性期，脱氧血红蛋白可使T2缩
短且水肿更明显； ③ 3~14天亚急性期，红血球溶解破坏，脱
氧血红蛋白氧化成高铁血红蛋白，T1弛豫明显缩短T2弛豫延长，周围水肿存在； ④ 》14天慢性期，高铁血红蛋白氧化为半色素，含铁血红蛋白沉积血肿周边部。
7
TR为重复时间，越长图像对比度越高 TE 为回波时间在自旋回波和梯度回波中二者共同决定图像
对比度。
T1、T2 是组织固有属性，在相同磁场不同组织表现不同T1、T2 ，在磁共振图像上出现不同的像素亮度。
8
根据弛豫值T1、T2定义，90˚射频脉冲停止后，纵向磁化矢量增长到原值的63%所需时间为T1 值；长T1组织，磁化矢量恢复慢，在短TR序列中，有效TE时间点采集的磁化矢量没有恢复到足够大，处于低值水平，所以长T1组织为低信号，短T1组织为高信号。
13
病变在MRI上通常有四种信号强度的改变：
①等信号强度：指病变与周围组织呈相同灰度，平扫MRI上无法识别病灶，有时需借助MRI对比剂的顺磁性效应以增加病变信号强度，使之与周围组织产生对比差别；
②低信号强度：MRI片上病灶信号强度不及周围组织亮；
③高信号强度：MRI片上病变组织的信号强度高于周围组织；
流动血液：信号强度与流速有关，射频脉冲和采集信号的时间差，出现流空信号，涡流、层流可出现信号差别。
气体：质子密度最小，信号趋向零。水：质子密度极高，具有长T1和长T2
弛豫特点。
12
一、磁共振成像基本原理二、磁共振常见物质的信号特点三、病理组织的信号特点四、中枢神经系统磁共振成像常用序列五、磁共振图片展示

磁共振伪影 ppt课件

道损坏）
ppt课件
24
1、FOV太小，类似卷褶，多出现在图像中心，增大FOV,设置预饱和带。 2、扫描中病人运动（类似卷褶）或线圈移动，（一条切割线将暗区与亮区分开），固定好线圈绷带。 3、线圈摆放不正确（图像中心出现条带状的部分组织的卷褶信号，信噪比明显降低），线圈前后片对齐左右对齐。 4、屏气方式不一致（类似呼吸的运动伪影，但伪影处在图像偏下方，且只有一条）
• 相位编码方向过采样。是指对相位编码方向上超出FOV范围的组织也进行相位编码，但在重建图像时，并不把这些过采样的区域包含到图像中，FOV外的组织因为有正确的相位信息，因此不发生卷褶。
• 施加空间预饱和带。给FOV外相位编码方向上组织区域放置一个空间预饱和带，其宽度应该覆盖FOV外的所有组织（相位编码方向），把该区域内的组织信号进行抑制，这样尽管卷褶伪影并没有消除，但由于被卷褶组织的信号明显减弱，卷褶伪影的强度也随之明显减弱。

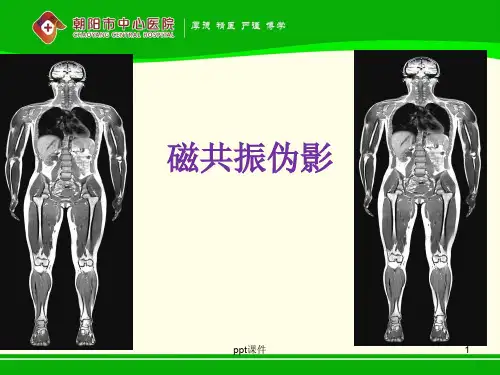

磁共振伪影
ppt课件
1
前言
• 在磁共振成像中，伪影的出现比其他成像技术多，而且也较严重，因此正确鉴别和认识伪影、明确伪影产生的原因并采取相应的解决办法是每名技师所必须具备的素质!
ppt课件
2
什么是伪影?
• 所谓伪影是指在磁共振扫描或信息处理过程中，由于某种或几种原因出现了一些人体本身不存在的图像信息，可以表现为图像变形、重叠、缺失、模糊等，致使图像质量下降的影像，也称假影或鬼影（ghost）
中心偏差） • 患者因素（运动、金属植入物、解剖相关伪影、磁敏感伪
影）
ppt课件
5
金属异物伪影
ppt课件
6
金属异物伪影
ppt课件
7ppt课件8 Nhomakorabea 解决方法

MRI 第九节

结束
• (5)流动补偿技术：用于消除沿梯度场流动的质子产生的相位重影，该方法使流动质子产生亮信号，对层面中慢速层流补偿效果最好，常用于T2WI和T2*WI的序列中。由于搏动的动脉血流速度不如静脉血流稳定，因而补偿效果不如静脉血流。流动补偿技术对紊流、垂直进入成像层面的快速血流补偿效果差。 • （6）增加脉冲的激励次数：通过平均减少伪影。 • （7）使病人保持静止：对自主性运动，尽量使病人舒适地躺在检查床上，可用垫子或带子进行固定，检查前应对病人详细介绍检查过程，解释可能遇到的问题（如磁体内的噪声），躁动病人可给予镇静剂。另外，根据病人具体情况和检查目的正确选择成像序列和参数，对合作欠佳的病人应缩短扫描时间。
卷折伪影
• 2.补偿技术根据产生的原因可选用不同的补偿方法。 • (1)扩大FOV：使所有产生信号的解剖结构均被包括在FOV内，即可完全消除包裹伪影。但扩大FOV将使空间分辨力下降。 • (2)其它方法：①去频率包裹，通过数字化的RF脉冲，将频率编码方向上FOV外的信号从回波中滤过掉。大多数系统均具有该功能；②去相位包裹，在相位编码方向上扩大FOV，并增加相位编码次数，以补偿扩大FOV后所致的空间分辨力下降。 • （3）改变相位编码方向：将解剖部位最小直径或不重要的位置方向置于相位编码方向。 • （4）使用预置饱和技术：抑制FOV以外不需要的解剖结构。
• 4.倒置伪影重建时真实数据和成像数据两个通道失去平衡，出现在一个频道上所致。重新进行图像重建可能会消除。 • 5.剪切伪影不正确的RF衰减器校准，无论衰减器设置得太低，还是RF信号饱和了RF放大器均会产生此伪影。解决方法是再校准，再扫描。 • MRI的伪影主要来自设备、运动和金属异物三个方面，当出现的伪影不能抑制，无法解释时应尽快通知制造商对MR产生原因化学位移伪影是由人体内水的氢质子与脂肪氢质子的进动频率不同（因为脂肪中的氢与碳相连，而水中的氢与氧相连），脂肪中的质子进动频率慢于水中的质子。两者进动频率上的差异与主磁场场强成正比。因此在低场强设备这种差异不显著，而在高场强设备则显著。在场强1.5T，接收带宽为±16kHz，频率编码次数为256时，则FOV频率编码方向上每一像素的频率宽度为125Hz；由于脂肪中的质子与水中的质子进动频率相差220Hz，使同一体素内彼此相邻的脂肪和水在影像上信号位置彼此分离，发生1.76个像素距离的移位，即化学位移伪影。
