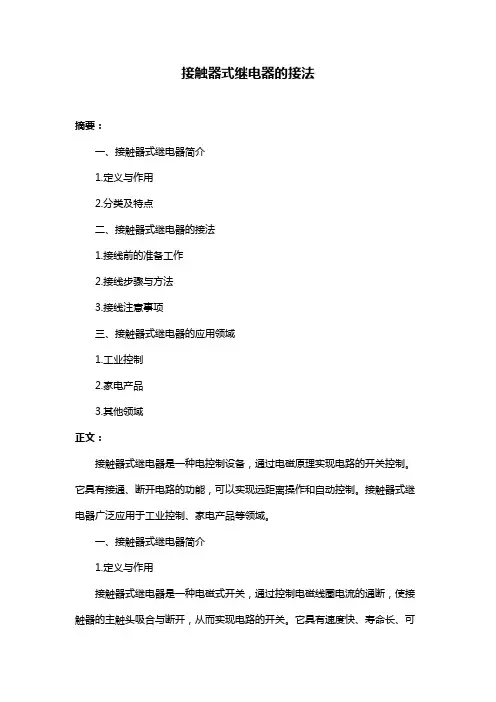

接触器式继电器的接法摘要：一、接触器式继电器简介1.定义与作用2.分类及特点二、接触器式继电器的接法1.接线前的准备工作2.接线步骤与方法3.接线注意事项三、接触器式继电器的应用领域1.工业控制2.家电产品3.其他领域正文：接触器式继电器是一种电控制设备，通过电磁原理实现电路的开关控制。

它具有接通、断开电路的功能，可以实现远距离操作和自动控制。

接触器式继电器广泛应用于工业控制、家电产品等领域。

一、接触器式继电器简介1.定义与作用接触器式继电器是一种电磁式开关，通过控制电磁线圈电流的通断，使接触器的主触头吸合与断开，从而实现电路的开关。

它具有速度快、寿命长、可靠性高等特点。

接触器式继电器在电路中起到自动控制、安全保护、提高系统运行效率等作用。

2.分类及特点接触器式继电器根据触头数量、工作电压、负载能力等可分为多种类型。

各类接触器式继电器具有不同的特点，如：交流接触器适用于交流电路，直流接触器适用于直流电路，真空接触器具有低功耗、低噪音等特点。

二、接触器式继电器的接法1.接线前的准备工作在接线前，应确保接触器式继电器、导线、开关等元器件齐全，并检查元器件是否完好。

熟悉接线图，了解各接线端子的功能及接线要求。

2.接线步骤与方法（1）将接触器式继电器的电磁线圈与控制电路连接。

通常情况下，电磁线圈的一端接电源正极，另一端接控制电路的输入端。

（2）将接触器式继电器的负载（如电动机、电磁阀等）与主触头连接。

将负载的一端接接触器的主触头，另一端接电源负极。

（3）将接触器式继电器的辅助触头与控制电路连接。

辅助触头一般用于控制电路与负载之间的信号传递，如：常闭辅助触头在接触器吸合时断开，常开辅助触头在接触器吸合时闭合。

3.接线注意事项（1）接线时应确保导线与接线端子紧密连接，避免松动。

（2）接线过程中，避免线头与金属部件短路，防止线头损伤。

（3）接线完毕后，检查接线是否正确，避免接错线导致设备损坏。

三、接触器式继电器的应用领域1.工业控制接触器式继电器广泛应用于各类工业控制系统中，如：机械设备、生产线、自动化设备等。

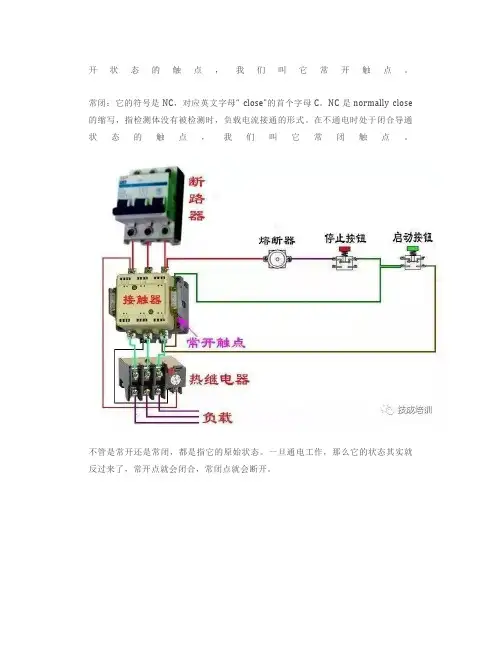

开状态的触点，我们叫它常开触点。

常闭：它的符号是NC，对应英文字母“ close”的首个字母C。

NC是normally close 的缩写，指检测体没有被检测时，负载电流接通的形式。

在不通电时处于闭合导通状态的触点，我们叫它常闭触点。

不管是常开还是常闭，都是指它的原始状态。

一旦通电工作，那么它的状态其实就反过来了，常开点就会闭合，常闭点就会断开。

继电器工作原理
拿这个图举例，这是中间继电器的工作原理图。

1和2是工作线圈，3是一个公共点，3和4就是一组常闭点，3和5就是一组常开点。

当线圈1和2接上合适的电源以后，3和4就会断开，3和5就会闭合导通。

我们再挑几个最常见的电器说一下。

接触器
接触器主触点进线端1.3.5对应下面的出线端2.4.6就是三组常开触点，旁边的13和14就是一组辅助常开点，主触点用来接主电路，辅助触点只能接控制电路。

如
果辅助触点是常开点可以接自锁电路，如果辅助触点是常闭点可以接互锁电路，如果想接个星三角，那常开常闭都要用到。

热过载继电器
热继的3个插针对应底部的2.4.6是三组常闭点，这三组是固定的触点，任何状态下都是闭合的。

95和96是常闭触点，我们可以把它串到接触器的线圈上实现对电机的保护。

电机过载的时候这个常闭点就会断开，当然了97和98这组常开点也会闭合。

所以这组常开点我们可以接报警装置或者是指示灯，电机过载的时候可以提醒我们。

来源：网络，版权归原作者，侵删
往期热文（点击文字连接查看文章）欢迎转发。

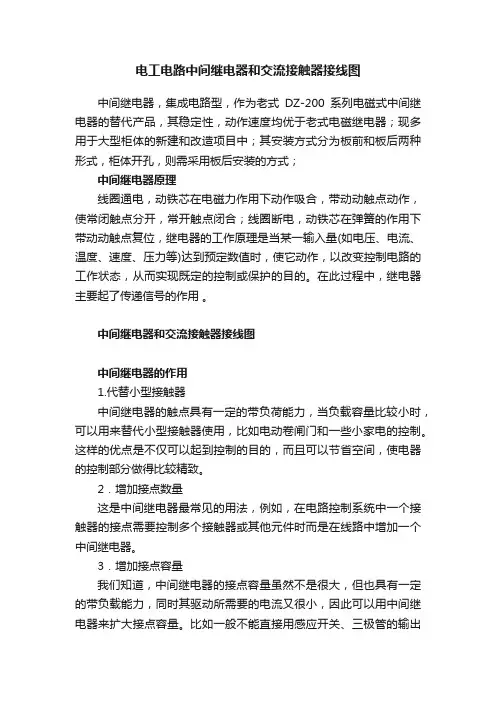

电工电路中间继电器和交流接触器接线图中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采用板后安装的方式；中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，继电器主要起了传递信号的作用。

中间继电器和交流接触器接线图中间继电器的作用1.代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2．增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3．增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。

而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。

4．转换接点类型在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。

这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。

5．用作开关在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。
