川大电力系统分析 9

分数： 100。

0完成日期：2011年02月17日 23点26分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案.一、单项选择题。

本大题共22个小题,每小题 2.0 分，共44。

0分.在每小题给出的选项中,只有一项是符合题目要求的。

1.发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压（）（ A )A.高5%B.高10％C.低5％D.低10％2.变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压与发电机的额定电压相比（）.( D )A.高5％B.低5％C.低10％D.相等3.在( ）情况下，不适宜用调节变压器变比的方式升高电压，这样做有可能会引起系统其它节点电压下降。

( C ）A.有功充足B.有功不足C.无功不足D.无功充足4.在发电机容量允许的情况下二次调整可以实现( ）。

( C ）A.二次调整B.一次调整C.无差调节D.有差调节5.频率的一次调整不能实现（）。

（ B ）A.二次调整B.一次调整C.无差调节D.有差调节6.采用逆调压方式的中枢点电压,在最大负荷时较线路的额定电压（）.（ D )A.高2％~5％B.相等C.高2.5％D.高5％7.系统单位调节功率K表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K的数值越( ），负荷增减引起的频率变化就越( )，频率也就越（）。

（）( C ）A.小小稳定B.大大稳定C.大小稳定D.大小不稳定8.把中枢点电压保持在较线路额定电压高2％—5％的数值,不必随负荷变化来调整中枢点电压，这种调压方式称为（ )( C )A.逆调压B.顺调压C.常调压D.以上都不对9.( B )A. AB. BC. CD. D10.（ B )A. AB. BC. CD. D11.（ B )A. AB. BC. CD. D12.( D )A. AB. BC. CD. D13.( A )A. AB. BC. CD. D14.( C )A. AB. BC. CD. D15.( B ）A. AB. BC. CD. D16.( A )A. AB. BC. CD. D17.( C )A. AB. BC. CD. D18.（ A ）A. AB. BC. CD. D19.（ C ）A. AB. BC. C20.（ C ）A. AB. BC. CD. D21.( B )A. AB. BD. D22.( D ）A. AB. BC. CD. D二、多项选择题。

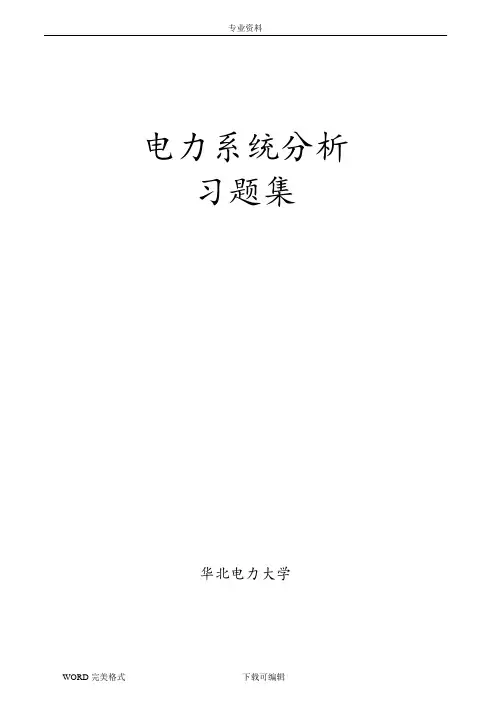

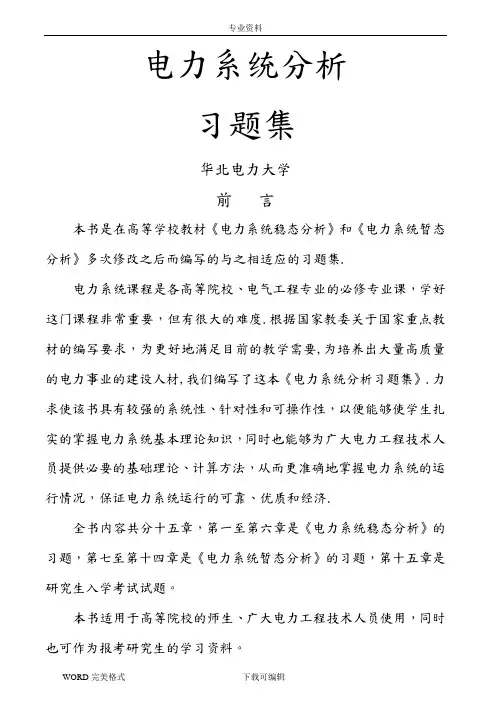

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

《电力系统分析》课程学习指导资料编写：邱晓燕适用专业：电力系统自动化专业适用层次：专科四川大学网络教育学院二0 0三年十月《电力系统分析理论》课程学习指导资料编写：邱晓燕审稿（签字）：审批（主管教学负责人签字）：本课程学习指导资料根据该课程教学大纲的要求，参照现行采用教材《电力系统分析理论》（刘天琪，邱晓燕编写，讲义，2003年）以及课程学习光盘，并结合远程网络业余教育的教学特点和教学规律进行编写，实用于电气工程及自动化专业专科学生。

第一部分课程的学习目的及总体要求一、课程的学习目的《电力系统分析理论》是电气工程及自动化专业的必修课；是技术理论课、基础理论课走向专业课学习和工程应用研究的纽带，具有承上启下的作用。

通过该课程的学习，使学生掌握电力系统分析的基础理论和基本知识，既为后续专业课程及一些相关专题的学习打下基础，又培养了学生综合运用基础知识解决工程实际问题的能力。

二、课程的总体要求要求掌握电力系统的基本概念、基本分析方法和计算方法，即：掌握电力系统稳态分析和计算方法，包括电压和功率分布的计算、调频以及调压的分析和计算。

掌握电力系统故障分析和计算方法，包括对称和不对称故障的分析和计算。

掌握电力系统稳定分析和计算方法，包括暂态稳定和静态稳定的分析和计算。

第二部分课程学习的基本要求及重点难点内容分析第一章电力系统概述1、本章学习要求（1）应熟悉的内容电力系统、电力网、动力系统的基本概念；电力系统负荷曲线和负荷特性的基本概念；电力系统的接线方式；电力系统运行的特点和要求。

（2）应掌握的内容电力系统中性点的运行方式。

（3）应熟练掌握的内容电力系统的额定电压和电压等级。

2、本章重点难点分析要注意元件的额定电压与网络额定电压的区别，各元件额定电压之间的关系。

3、本章典型例题4、本章作业1-4第二章电力系统元件模型及参数计算1、本章学习要求（1）应熟悉的内容输电线路的参数计算；长线路的等值电路；发电机和负荷模型。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章 电力系统各元件的参数及等值网络2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器习题1-4图的实际变比。

1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路，导线型号为LGJ—150，水平排列，其线间距离为4m，求此输电线路在40℃时的参数，并画出等值电路。

电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T 工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器习题1-4图的实际变比。

1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1 一条110kV、80km的单回输电线路，导线型号为LGJ—150，水平排列，其线间距离为4m，求此输电线路在40℃时的参数，并画出等值电路。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集.电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度.根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要,为培养出大量高质量的电力事业的建设人材,我们编写了这本《电力系统分析习题集》.力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济.全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

WORD完美格式下载可编辑由于编写的时间短,内容较多，书中难免有缺点、错误,诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统?电力系统为什么要采用高压输电？1—2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1—3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

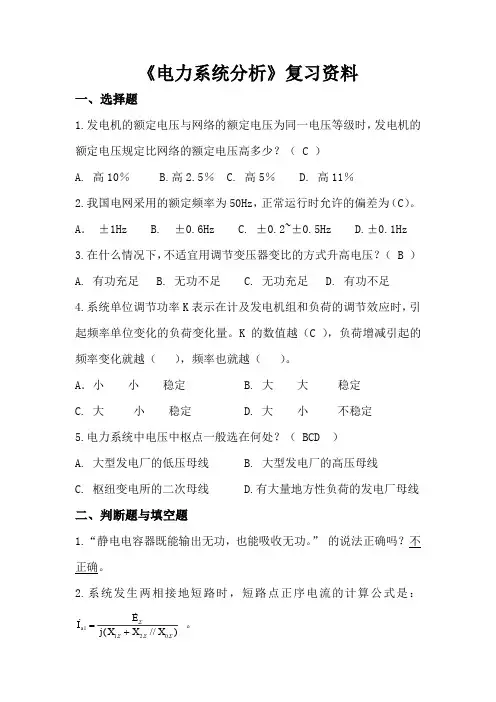

《电力系统分析》复习资料一、选择题1.发电机的额定电压与网络的额定电压为同一电压等级时，发电机的额定电压规定比网络的额定电压高多少？（ C ）A. 高10％B.高2.5％C. 高5％D. 高11％2.我国电网采用的额定频率为50Hz ，正常运行时允许的偏差为（C ）。

A ． ±1Hz B. ±0.6Hz C. ±0.2~±0.5Hz D.±0.1Hz3.在什么情况下，不适宜用调节变压器变比的方式升高电压？（ B ）A. 有功充足B. 无功不足C. 无功充足D. 有功不足4.系统单位调节功率K 表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K 的数值越（C ），负荷增减引起的频率变化就越（ ），频率也就越（ ）。

A ．小 小 稳定 B. 大 大 稳定C. 大 小 稳定D. 大 小 不稳定5.电力系统中电压中枢点一般选在何处？（ BCD ）A. 大型发电厂的低压母线B. 大型发电厂的高压母线C. 枢纽变电所的二次母线D.有大量地方性负荷的发电厂母线二、判断题与填空题1.“静电电容器既能输出无功，也能吸收无功。

” 的说法正确吗？不正确。

2.系统发生两相接地短路时，短路点正序电流的计算公式是： 1120(//)a E I j X X X ∑∑∑∑=+ 。

3.“当0e dP d δ< 时， 电力系统能维持静态稳定。

”的说法是否正确？为什么？不正确。

4、电力系统运行的两个重要指标为电压和频率。

三、简答题1.说明电力系统静态稳定的定义、分析方法以及小干扰分析法的步骤。

答：静态稳定性是指电力系统在某一运行方式下受到一个小干扰后，系统自动恢复到原始运行状态的能力。

能恢复到原始运行状态，则系统是静态稳定的，否则系统江失去稳定。

分析系统静态稳定性常采用的方法是小干扰法（小扰动方程，略）。

小干扰法的分析步骤为：（1）列出各元件微分方程和网络方程（2）对微分方程和网络方程进行线性化（3）求线性化小扰动状态方程及其矩阵A（4）对给定运行情况进行潮流计算，求得A 矩阵各元素的值（5）求A 矩阵的特征根，并以其实部符号判别系统的稳定性2.试说明什么是正序等效定则，以及利用正序等效定则计算不对称短路的步骤。

目录1.潮流计算基础实验 (3)一：实验名称(Title) (3)二：实验目的(Purpose) (3)三：实验工具/材料(Tools/Materials) (3)四：实验内容（Content） (3)五：实验模型（Model） (4)六：实验结果(Results) (5)七：实验分析(Analysis) (8)1.母线电压幅值及相角 (9)2.交流线结果 (9)3.功率及损耗 (10)2.潮流计算分析实验 (10)一：实验名称(Title) (10)二：实验目的(Purpose) (10)三：实验内容（Content） (10)四：实验数据/结果(Data/Results) (11)1. 不同潮流迭代算法的仿真效率 (11)2. 调整给GEN2的电压幅值 (13)3. 调整GEN2的有功输出 (14)4. 调整STNC-230负荷的有功消耗 (16)五：实验分析/讨论(Analysis/Discussion) (17)1. 分析不同潮流迭代算法的仿真效率 (17)2. 调整GEN2节点电压幅值，分析其对潮流的影响 (18)3. 调整发电机GEN2的有功输出，分析其对潮流的影响 (21)4. 调整STNC-230负荷的有功消耗，分析其对潮流的影响 (26)六：实验心得（Experience ） (27)1.潮流计算基础实验一：实验名称(Title)WSCC 9节点潮流计算基础实验二：实验目的(Purpose)1. 掌握潮流计算的概念、原理和计算数据要求；2. 熟练使用 PSASP 建立电力系统的潮流计算模型，并完成潮流计算；3. 掌握潮流计算结果数据整理和分析。

三：实验工具/材料(Tools/Materials)电力系统分析综合程序（Power System Analysis Software Package）电力系统分析综合程序（Power System Analysis Software Package）简称PSASP。

四川大学“电气自动化”《电力系统分析基础(1)1350》23秋期末试题库含答案第1卷一.综合考核(共20题)1.电力系统中消耗感性无功功率的元件有()。

A.白织灯B.异步电动机C.电容器D.变压器E.输电线路2.快速切除故障可以提高电力系统的暂态稳定性。

()A.错误B.正确3.试计算如图所示35kV网络的功率初分布及最大电压损耗。

图中线路导线均为LGJ-95，r1=0.32Ω/km，x1=0.43Ω/km，供电点A的电压为()。

A.B.C.4.负荷率是最小负荷与最大负荷之比。

()A.错误B.正确5.提高输电电压将提高系统输送功率的极限。

()A.错误B.正确6.电力系统二次调频可以实现无差调节。

()A.错误B.正确7.已知同步发电机的参数为。

在额定运行时V=1.0，j=1.0，cosφ=0.8，试计算在额定运行状态下同步发电机的及之值：()A.B.C.8.电力系统电压大小主要受有功功率影响。

()A.错误B.正确9.功角δ的物理意义为()。

A.作为电磁参数代表发电机q轴电势之间的夹角B.作为继续参数代表发电机转子之间的相对位置C.各发电机机端电压之间的夹角D.010.采用自动重合闸将使最大可能的减速面积减小。

()A.错误B.正确11.短路冲击电流是短路电流的最大有效值。

()A.错误B.正确12.不对称故障一般采用对称分量法进行分析。

()A.错误B.正确13.输电线路的零序阻抗等于正序阻抗。

()A.错误B.正确14.电力系统中的无功电源有()。

A.静电电容器B.同步发电机C.电抗器D.静止补偿器E.同步调相机15.功角的物理意义为()。

A.作为电磁参数代表发电机q轴电势之间的夹角B.作为继续参数代表发电机转子之间的相对位置C.各发电机机端电压之间的夹角D.016.架空输电线路各序参数的特点有()。

A.正序参数与负序参数相等B.正序参数大于负序参数C.零序参数大于正序参数D.零序参数大于负序参数E.架空地线使等值的零序阻抗参数减小17.逆调压是大负荷时升高电压，小负荷时降低电压的调压方式。

川大电气学院课程设计一、课程目标知识目标：1. 掌握电气工程基础理论，理解并能够解释电路原理、电机原理及电力系统等基本概念；2. 能够运用数学工具和电气工程专业知识分析简单的电气工程问题；3. 了解我国电力行业的发展现状及趋势，认识电气工程在国民经济中的地位和作用。

技能目标：1. 培养学生运用电气工程软件进行电路仿真、分析和设计的能力；2. 培养学生运用电气设备进行实验操作、数据采集和处理的能力；3. 提高学生团队协作、沟通表达和解决问题的能力。

情感态度价值观目标：1. 培养学生对电气工程学科的兴趣，激发他们探索科学技术的热情；2. 培养学生具有良好的职业道德，认识到电气工程对社会和环境的责任；3. 引导学生树立正确的价值观，将所学知识服务于国家和社会的发展。

分析课程性质、学生特点和教学要求，本课程旨在通过理论与实践相结合的教学方式，使学生在掌握电气工程基础知识的同时，培养实际操作和解决问题的能力。

课程目标具体、可衡量，有助于学生和教师在课程结束后清晰地了解预期成果。

后续教学设计和评估将围绕这些具体学习成果展开，确保教学质量和效果。

二、教学内容1. 电路理论基础：包括电路元件、基本电路定律、电路分析方法等，对应教材第一章至第四章内容。

2. 电机与电力电子技术：涵盖电机原理、电力电子器件、电力电子电路等，对应教材第五章至第七章内容。

3. 电力系统分析：涉及电力系统基本概念、电力系统稳定性、电力系统故障分析等，对应教材第八章至第十章内容。

4. 电气设备与实验：包括电气设备原理、实验方法、实验数据分析等，对应教材第十一章至第十二章内容。

5. 电气工程应用与前沿技术：介绍电气工程在实际应用中的案例及前沿技术发展，对应教材第十三章内容。

教学大纲安排如下：第一周至第四周：电路理论基础；第五周至第七周：电机与电力电子技术；第八周至第十一周：电力系统分析；第十二周至第十四周：电气设备与实验；第十五周至第十六周：电气工程应用与前沿技术。

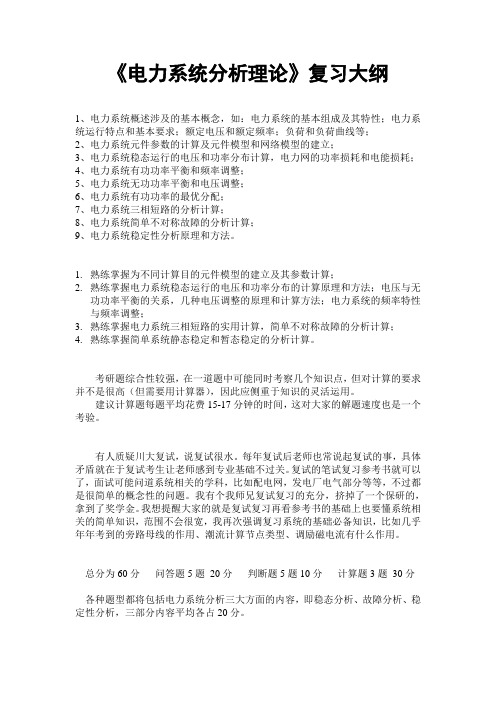

《电力系统分析理论》复习大纲1、电力系统概述涉及的基本概念，如：电力系统的基本组成及其特性；电力系统运行特点和基本要求；额定电压和额定频率；负荷和负荷曲线等；2、电力系统元件参数的计算及元件模型和网络模型的建立；3、电力系统稳态运行的电压和功率分布计算，电力网的功率损耗和电能损耗；4、电力系统有功功率平衡和频率调整；5、电力系统无功功率平衡和电压调整；6、电力系统有功功率的最优分配；7、电力系统三相短路的分析计算；8、电力系统简单不对称故障的分析计算；9、电力系统稳定性分析原理和方法。

1.熟练掌握为不同计算目的元件模型的建立及其参数计算；2.熟练掌握电力系统稳态运行的电压和功率分布的计算原理和方法；电压与无功功率平衡的关系，几种电压调整的原理和计算方法；电力系统的频率特性与频率调整；3.熟练掌握电力系统三相短路的实用计算，简单不对称故障的分析计算；4.熟练掌握简单系统静态稳定和暂态稳定的分析计算。

考研题综合性较强，在一道题中可能同时考察几个知识点，但对计算的要求并不是很高（但需要用计算器），因此应侧重于知识的灵活运用。

建议计算题每题平均花费15-17分钟的时间，这对大家的解题速度也是一个考验。

有人质疑川大复试，说复试很水。

每年复试后老师也常说起复试的事，具体矛盾就在于复试考生让老师感到专业基础不过关。

复试的笔试复习参考书就可以了，面试可能问道系统相关的学科，比如配电网，发电厂电气部分等等，不过都是很简单的概念性的问题。

我有个我师兄复试复习的充分，挤掉了一个保研的，拿到了奖学金。

我想提醒大家的就是复试复习再看参考书的基础上也要懂系统相关的简单知识，范围不会很宽，我再次强调复习系统的基础必备知识，比如几乎年年考到的旁路母线的作用、潮流计算节点类型、调励磁电流有什么作用。

总分为60分问答题5题20分判断题5题10分计算题3题30分各种题型都将包括电力系统分析三大方面的内容，即稳态分析、故障分析、稳定性分析，三部分内容平均各占20分。
