房屋建筑构造复习重点标准化管珪处编码[BBX968T-XBB8968-N\J668-MM9N]1、建筑构造是研究房屋建筑构造原理和构造方法的学科。
主要任务是根据建筑物的使用功能、建筑技术和建筑形象的要求提供结构合理、技术先进的构造方案。
2、建筑按照使用性质分类可分为三大类：工业建筑、农业建筑、民用建筑。
3、民用建筑的分类：居住建筑、公共建筑。
4、民用建筑按主要承重结构的材料分类分为：钢结构、钢筋混凝土结构、砖混结构、其他结构。
民用建筑的主要组成部分有：基础、墙、柱、楼板层、室内地坪、楼梯、屋顶、门窗等。
5、建筑按耐火等级分：多层建筑物的耐火等级分为四级；高层建筑的耐火等级应分为一、二两级。
6、-。
7、构件的燃烧性能可分为三类：非燃烧体、难燃烧体、燃烧体。
建筑物一般山承重结构、用护结构、饰面装修和附属部件组成。
8、建筑构件是指建筑中承重的部分，如墙体构件、基础构件、楼板等。
建筑配件是指建筑中非承重的部分，如门窗、隔断、栏杆、台阶、坡道、细部装修等。
10、基本模数是我国现行的《建筑模数协调统一标准》GBJ2-86 规定基本模数的数值为100mm 用M 表示。
即1M二100mm：11、扩大模数基本模数的整倍数。
分模数整数除基本模数的数值。
扩大模数数列适用建筑物开间、柱距、进深、跨度。
构配件尺寸：门窗洞口尺寸、建筑物高度、层高等。
分模数数列适用缝隙、构造节点、构配件截面尺寸等。
12、实际工程建设有三种尺寸分别是标志尺寸、构造尺寸、实际尺寸。
熟悉这三个概念标志尺寸一一用来标注建筑物定位轴线之间的距离如开间、进深、层高等应符合模数数列。
构造尺寸一一建筑制品、构配件等的设计尺寸。
实际尺寸一一是建筑制品、构配件等生产制作后的实有尺寸。
其相互间的关系构造尺寸+缝隙尺寸二标志尺寸。
实际尺寸土允许误差值二构造尺寸。
规定三种尺寸的原因：为保证建筑制品、构配件等冇关尺寸件的统一协调。
第二章基础与地基13、基础是建筑物的墙或柱等承重构件向地面以下的延伸扩大部分。

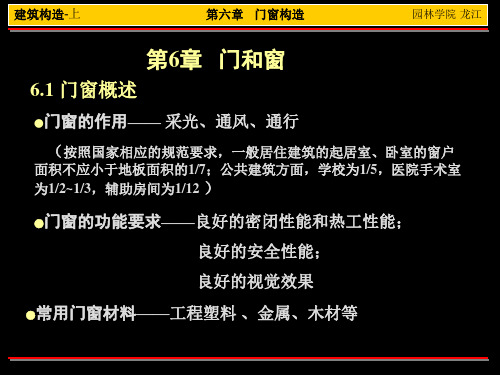

第6章门和窗6.1 门窗概述●门窗的作用——采光、通风、通行（按照国家相应的规范要求，一般居住建筑的起居室、卧室的窗户面积不应小于地板面积的1/7；公共建筑方面，学校为1/5，医院手术室为1/2~1/3，辅助房间为1/12）●门窗的功能要求——良好的密闭性能和热工性能；良好的安全性能；良好的视觉效果●常用门窗材料——工程塑料、金属、木材等塑料门窗空腹钢窗木窗6.2 门窗的组成●门窗框——门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度门框构成门窗框又称作门窗樘，一般由两边的垂直边梃和自上而下分别称作上槛、中槛（又称作中横档）、下槛的水平构件组成6.2 门窗的组成●门窗框——门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度●门窗扇——门窗可供开启的部分门扇的类型主要有镶板门、夹板门、百页门、无框玻璃门等窗扇有镶玻璃、镶百页、无框玻璃等形式⏹镶玻璃门⏹夹板门镶板门、玻璃门、纱门和百页门的立面形式镶板门构造夹板门构造窗扇构成塑钢门窗断面举例窗扇构成大多与镶玻璃门相仿，也由上下冒头、中间冒头以及左右边梃组成内衬加强钢管弹性垫块塑料窗框塑料窗扇固定用密封条玻璃滑轨固定用密封条无框玻璃门及玻璃窗6.2 门窗的组成●门窗框——门窗与建筑墙体、柱、梁等构件联接的部分，起固定作用，还能控制门窗扇启闭的角度●门窗扇——门窗可供开启的部分门扇的类型主要有镶板门、夹板门、百页门、无框玻璃门等窗扇有镶玻璃、镶百页、无框玻璃等形式●门窗五金——在门窗各组成部件之间以及门窗与建筑主体之间起到联接、控制以及固定的作用门的五金主要有把手、门锁、铰链、闭门器和门挡等窗的五金有铰链、风钩、插销、拉手以及导轨、转轴、滑轮等各式铰链平移式滑杆各式门窗锁各式定门器6.3 门窗开启方式及门窗开启线●门的开启方式——单向平开、双向平开、推拉、折叠、旋转、升降、卷帘、上翻等●窗的开启方式——固定、平开、悬窗（上悬、中悬、下悬）、立转、推拉、折叠等门的开启方式窗的开启形式平开门移门立轴转门旋转门折叠门⏹卷帘门⏹升降门中悬窗及固定扇组合⏹平开窗⏹上悬窗⏹平移窗平移百叶窗⏹中悬窗及上下推拉窗⏹上悬窗按照相应的制图规范规定，在建筑立面图上，用细实线表示门窗扇朝外开，用虚线表示其朝里开。
门窗学习目标学习本章应掌握门和窗的作用、类型及构造设计要求。
按开启方式和材料的分类。
掌握各种门窗、中庭天窗的优缺点及其基本构造。
第一节门窗的作用和构造要求一作用1、门的作用：1）内外联系（交通和疏散）2）维护和分隔空间3）建筑立面装饰和造型4）采光通风2、窗的作用1）采光通风2）维护和分隔空间3）联系空间（观望和传递）4）建筑立面装饰和造型5）特殊情况下的交通和疏散二构造要求1、窗的构造要求1）有一定洞口面积满足采光要求2）有一定活扇面积满足通风要求3）开启灵活，关闭密封，坚固耐久4）符合建筑立面装饰和造型要求5）满足建筑某些特殊要求：保温、隔热、隔声、防水火等2、门的构造要求1）满足交通疏散搬及运家具的要求，有足够宽度，适宜的位置2）其他要求同窗的构造要求第二节窗一窗的形式（一）窗按其开启方式通常有：平开窗、固定窗、推拉窗、悬窗等。
1平开窗——平开窗构造简单。
开启灵活，制作维修均方便，是民用建筑中使用最广泛的窗。
2固定窗——固定窗的玻璃直接嵌固在窗框上，可供采光眺望之用，不能通风。
3悬窗——分为上悬窗、中悬窗和下悬窗。
上悬窗一般向外开防雨好，多采用作外门和窗上的亮子。
下悬窗向内开，通风较好，不防雨，一般用于内门上的亮子。
中悬窗开启时窗扇上部向内，下部向外，对挡雨、通风有利。
（二）按窗的材料分：木窗、钢窗、塑钢窗、铝合金窗等1、木窗——用经过干燥的含水率在18%左右的不易变形的木材做成的窗。
优点：适合手工制作、构造简单，制作灵活缺点：不耐火，易变形，防水防火性差2、钢窗——用热轧ya特殊断面的型钢制成的窗。
优点：强度高，坚固耐久，挡光少，防火性好缺点：易生锈，密封和热工性能差3、塑钢窗——用硬质塑料制成窗框和窗扇并用型钢加强而制成的窗。
优点：密封和热工性能好，耐腐蚀不变形，色彩丰富4、铝合金窗——用铝镁硅系列合金制成的窗优点：质量轻，密闭性好缺点：强度低，易变形（三）按窗的镶嵌材料分：玻璃窗、纱窗、百叶窗等二窗的组成窗——窗樘+窗扇+五金件三窗的选型窗的选型涉及窗洞口的形状、尺寸和面积、材料开启方法等。

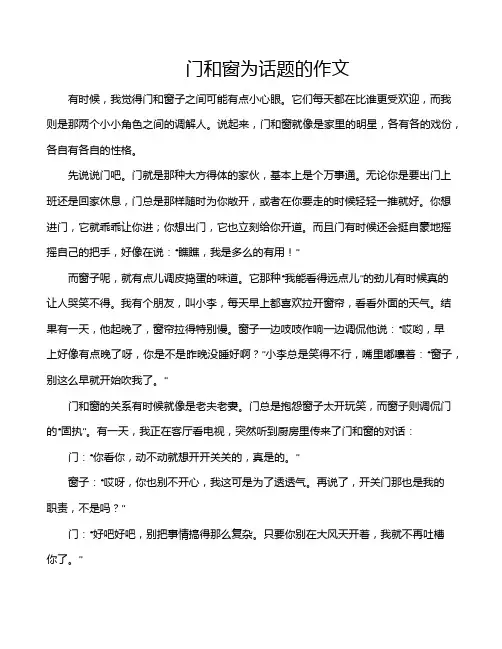

门和窗为话题的作文有时候，我觉得门和窗子之间可能有点小心眼。
它们每天都在比谁更受欢迎，而我则是那两个小小角色之间的调解人。
说起来，门和窗就像是家里的明星，各有各的戏份，各自有各自的性格。
先说说门吧。
门就是那种大方得体的家伙，基本上是个万事通。
无论你是要出门上班还是回家休息，门总是那样随时为你敞开，或者在你要走的时候轻轻一推就好。
你想进门，它就乖乖让你进；你想出门，它也立刻给你开道。
而且门有时候还会挺自豪地摇摇自己的把手，好像在说：“瞧瞧，我是多么的有用！”而窗子呢，就有点儿调皮捣蛋的味道。
它那种“我能看得远点儿”的劲儿有时候真的让人哭笑不得。
我有个朋友，叫小李，每天早上都喜欢拉开窗帘，看看外面的天气。
结果有一天，他起晚了，窗帘拉得特别慢。
窗子一边吱吱作响一边调侃他说：“哎哟，早上好像有点晚了呀，你是不是昨晚没睡好啊？”小李总是笑得不行，嘴里嘟囔着：“窗子，别这么早就开始吹我了。
”门和窗的关系有时候就像是老夫老妻。
门总是抱怨窗子太开玩笑，而窗子则调侃门的“固执”。
有一天，我正在客厅看电视，突然听到厨房里传来了门和窗的对话：门：“你看你，动不动就想开开关关的，真是的。
”窗子：“哎呀，你也别不开心，我这可是为了透透气。
再说了，开关门那也是我的职责，不是吗？”门：“好吧好吧，别把事情搞得那么复杂。
只要你别在大风天开着，我就不再吐槽你了。
”我在一旁偷听，真是忍不住笑出来。
门和窗，虽然有点小争执，但他们的配合也是必不可少的。
我家的门和窗还有个小秘密，就是他们都喜欢和小猫咪打交道。
每次小猫咪在家里跑来跑去，门就会显得特别忙，不停地开合，就像在追逐小猫；而窗子呢，总是特别乐意开一条缝，让小猫能看到外面的世界。
小猫咪也特别懂得利用这两个家伙的特点，总是在门前玩耍，然后跑到窗边看风景。
有时候，我坐在窗边看书，门在不远处“哐当哐当”地响，我就会想：这两个家伙，真的是一对好搭档。
虽然他们每天都要扮演不同的角色，但都在默默地为家里的人们提供舒适的环境。
建筑构造教案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章：建筑构造概论（第1周）共2学时总体目标：课程学习要求掌握建筑构造的概念，了解建筑构造的任务、房屋的基本组成和各组成部分在房屋中所起的作用，掌握影响建筑构造的主要因素及建筑构造的设计原则教学内容：1).建筑物的构造组成、影响建筑构造的因素、建筑构造的设计原则(2学时)2).建筑构造组成的认知参观(1学时)教学方法：课堂及实物现场讲解师生互动：课堂及现场问答讨论板书设计：电子课件讲义配图片复习思考题1.学习建筑构造的目的何在？2.建筑物的基本组成有哪些它们的主要作用是什么3.影响建筑构造的主要因素有哪些？4.建筑构造设计应遵循哪些原则第二章：墙体与基础（第1至6周）共15学时总体目标：1.本章应重点了解墙体的类型、使用要求、墙身的加固措施、内外墙面装修及基础与地基的基本概念，理解并能绘制墙身基本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图）。
2.了解提高外墙保温能力的措施、常用隔墙、玻璃幕墙及地下室防潮防水要求。
教学内容：1).墙体类型及其设计要求、墙体的承重方案、墙体承重方案作业布置学时)2).墙体结构及抗震、保温与隔热、其它功能对墙体的要求,常用的墙体材料学时)3).墙体的细部构造、墙体的变形缝(2学时)4).内外墙面装修(2学时)5).玻璃幕墙(2学时)6).基础与地下室(2学时)7).课程设计(4学时)教学方法：课堂讲授师生互动：课堂问答板书设计：电子课件讲义配图片思考题1.简述墙体类型的分类方式及类别。
2.简述砖混结构的几种结构布置方案及特点。
3.提高外墙的保温能力有哪些措施？4.墙体设计在使用功能上应考虑哪些设计要求？5.简述砖墙优缺点普通粘土砖（即标准砖）的优点是什么6.砖墙组砌的要点是什么？7.什么是砖模它与建筑模数如何协调8.简述墙脚水平防潮层的设置位置、方式及特点。
第六章门和窗
第一节窗的作用与分类
一、窗的作用与分类
⑴采光各类房间都需要一定的照度。
自然采光有益于人的健康，同时也可以节约能源。
所以要合理设置窗来满足房间室内的采光要求。
⑵通风、调节温度利用窗组织自然通风使室内空气清新。
同时在夏季可以起到调节室内温度的作用。
⑶观察、传递观察室外景物和情况，传递信息，有时还可以通过窗传递小物品。
⑷维护关闭窗时可以减少热量损失，避免风、霜、雨、雪的侵袭及防盗作用。
⑸装饰窗占整个建筑立面比例较大，对立面效果影响很大，如窗的大小、形状、布局、色彩、材质等直接影响建筑的效果。
二、窗的分类
（一）按所使用的材料分
窗按所用材料的不同分为木窗、钢窗、铝合金窗、塑钢窗、玻璃钢窗等。
木窗用松、杉木制作而成，具有制作简单、经济，密封、保温性能好等优点，但透光率小，防火性能差，耗用木材，耐久性差，易变形、损坏。
钢窗是由型钢焊接而成，具有透光率高，坚固不易变形，防火性能高，便于拼装组合等优点。
但密闭性能差、保温性能低，耐久性能差、易生锈。
铝合金窗是由铝合金型材用拼接件装配而成，具有轻质高强，美观耐久，耐腐蚀，刚度大变形小，开启方便等优点，但成本较高。
塑钢窗与铝合金窗相似，此外其保温隔热、隔声性能好。
玻璃钢窗具有耐腐蚀性强，重量轻等优点。
图6—1 窗的开启方式
（二）按窗的开启方式分
窗按开启方式分为平开窗、推拉窗、悬窗、立转窗、固定窗等（教材图6—1）。
平开窗制作简单、使用方便，是常用的一种形式。
推拉窗不占空间，但通风面积小，铝合金窗和塑钢窗普遍采用。
悬窗可分为上悬窗、中悬窗、下悬窗三种，一般用于高窗。
立转窗通风效果较好。
固定窗仅用于采光和观察。
第二节窗的构造
一、窗的尺寸
窗的尺寸大小由采光、通风要求来确定，同时综合考虑建筑的造型及模数等。
一般先根据房屋的使用性质确定采光等级（分Ⅰ～Ⅴ级，Ⅰ级最高），再根据采光等级确定具体采光系数既
窗地比。
如居住房间窗地比为1/8～1/10、教室为1/4～1/5，医院手术室为1/2等。
窗的尺寸一般以300mm为模数，居住建筑也可以100mm为模数。
窗高超过1500mm时上部应设亮子。
二、平开木窗的组成与构造
平开木窗是由窗框、窗扇、五金零件等组成（教材图6—2）。
窗扇是由边梃、上、下冒头、窗棂等榫接而成，其厚度一致（一般为35～42mm）。
在窗扇外侧做深度为8～12mm且不超过窗扇厚度1/3、宽度为10mm的裁口，用每边不少于两个小铁钉将玻璃固定在窗扇上，然后用玻璃密封膏嵌成斜三角。
窗框是由边框、上框、下框、中竖框、中横框等榫接而成。
在窗框上做深度约为10～12mm、宽度略大于窗扇厚度的裁口，与窗框接触的窗扇侧面做成斜面。
窗框与墙体接触面应裁出灰口，抹灰时用砂浆或油膏嵌缝，窗框背面应涂沥青或
其他防腐剂，以保证防腐耐久、防蛀、防止潮湿变形等。
窗框的安装方法有两种：一是立口，既先立窗框后砌筑窗间墙，窗上下两侧伸出120mm的羊角压砌入墙内；二是塞口，既在砌墙时先留出比窗框四周大30mm的洞口，砌筑完毕后将窗框塞入。
窗框可用长铁钉固定在墙内每隔500～700mm 设置的防腐木砖上，也可用膨胀螺栓直接固定在砖墙上，每边至少两个固定点。
窗框与墙的相对位置可分为内平、居中、外平三种情况（教材图6—3）。
平开木窗上常用的五金零件有铰链、拉手、风钩、插销、铁三角等。
三、钢窗及其构造
钢窗有实腹和空腹两种是用热轧或冷轧型钢经高频焊接而成。
实腹钢窗一般用于南方地区，空腹钢窗用于寒冷地区。
钢窗由窗框、窗扇、五金等组成。
平开窗在两扇闭合处设中竖框，以在关窗时固定执手。
窗框固定是在窗洞口墙内
图6—2 木窗的组成
预埋铁脚，再用螺栓将窗框与铁脚连接固定在一起。
窗扇安装玻璃时，先在窗扇的边梃、上下冒头、窗棂上钻小孔，玻璃上底灰后用钢丝夹紧玻璃，再用油膏嵌固。
钢窗关闭用执手固定，开启时用牵筋固定，合页一般用长脚铰链，以便清洗（教材131页图）。
四、推拉式铝合金窗的组成及其构造
目前较多采用的水平推拉式铝合金窗主要有窗扇、窗框、五金零件组成。
窗框的安装是先将砖墙窗洞口用水泥砂浆抹平，并比窗框尺寸每边大30mm左右。
在窗框的外侧安装固定片（厚度不小于1.5mm、宽度不小于15mm的Q235—A冷轧镀锌钢板），离中竖框、横框的挡头不小于150mm的距离，每边不少于两个，且间距不大于600mm，一般用射钉或膨胀螺栓固定在墙上。
窗框与墙体间的缝隙，一般用与其材料相容闭合孔泡沫塑料、发泡聚苯乙烯等填塞嵌缝，且不得填实，以免变形破坏。
五、塑钢窗及其构造
塑钢窗的开启方式有平开窗、推拉窗、立转窗、固定窗及平开与推拉综合窗等。
其中平开推拉综合窗可将平开和推拉相互转换，可弥补推拉窗通风面积小的不足，但构造较复杂，造价
较高。
塑钢窗的构造与铝合金窗相同。
第三节门的作用与分类
一、门的作用
门的作用有出入通行、紧急疏散、采光通风、防火防盗、美观等。
二、门的分类
门按所使用材料的不同可分为木门、钢门、铝合金门、塑钢门、玻璃钢门、无框玻璃门等。
木门较轻便、密封性能好、经济，应用较广泛；钢门多用于有防盗要求的门；铝合
a)平开门 b)弹簧门 c)推拉门 d)折叠门 e)转门
图6—3 门的开启方式
金门目前应用较多，一般在门洞较大时使用；玻璃钢门、无框玻璃门多用于大型建筑和商业建筑的出入口，美观大方但成本较高。
门按开启方式分为平开门、推拉门、弹簧门、旋转门、折叠门、卷帘门、翻板门等。
第四节门的构造
一、门的尺寸
门洞的宽高尺寸是由人体平均高度、搬运物体尺寸、人流股数和人流量来确定的。
门的高度一般以300mm为模数，特殊情况以100mm为模数。
门的最小高度为2000mm，高度超过
图6—4 木门的组成
2200mm时应设亮子。
门的宽度一般以100mm为模数，超过1200mm时以300mm为模数。
单扇门宽度一般为800～1000mm ，
辅助门宽度为700～800mm。
门宽为1200～1800mm可做成双扇门，门宽为2400mm以上时，作成四扇门。
二、平开木门的组成与构造
平开木门是建筑中常用的一种门，它主要由门框、门扇、亮子、五金零件等组成。
门框主要由上框、边框、中横框、中竖框、等榫接而成。
单扇门框断面为60mm×90mm，双扇门框为60mm×100mm。
门扇常见的有夹板门、镶板门、拼板门、百叶门等。
其中夹板门只用于室内；百叶门用于卫生间、储藏室。
木门的构造与木窗相似。
第五节遮阳设施
南方地区或炎热的夏季，阳光直接照射到室内使房间温度过高并产生眩光，影响人们的正常工作、学习和生活，因而应考虑遮阳措施加以解决。
遮阳措施包括绿化遮阳和设置遮阳设施两种。
常用的有水平遮阳、垂直遮阳、综合遮阳、挡板式遮阳、旋转式遮阳等。
复习思考题
1、窗有哪些作用？如何进行分类？开启方式有哪些？
2、平开木窗、铝合金窗、塑钢窗构造要求有哪些？
3、门有哪些作用？分哪几类？
4、平开木门、铝合金门的构造要求有哪些？
5、遮阳的作用是什么？
6、简述遮阳的种类及其适用的朝向。
