目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。
机组结构新颖，外形美观，性能可靠，高效节能。
广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。
二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。
用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。
1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。
目录一、前言 (1)二、验收 (1)三、发货 (1)四、搬运、储存和防护 (1)五、机组设计选用 (2)六、安装 (2)1、机组安装 (2)2、电气安装 (4)3、管路连接 (5)七、使用 (5)1、启动前检查 (5)2、启动 (6)3、日常使用 (6)八、维护保养 (7)1、安全要求 (7)2、定期工作 (7)3、风机部件维护 (8)4、冷却或加热盘管维护 (9)5、过滤器维护 (9)6、加湿器维护 (9)7、风阀维护 (10)8、防火阀维护 (10)九、故障分析及对策 (10)机组使用时需拆除用于在运输过程中保护风机部件的风机保护支架，使风机部件的减振器进入正常工作状态一、 前言GREE组合式空调机组在设计生产时，严格遵循设计制作标准，确保机组高质量、高可靠性及优良的适应性。
开启或检修机器前，请仔细阅读本手册。
安装工作必须由受过训练的专业人员进行。
GREE公司对由于安装、调试不当、不遵循本手册中的规定及指导而造成的人员伤害或机器损伤，不承担责任。
保修范围必须符合下列条件：机器的首次开启必须由GREE专业维修服务中心的专业维修人员或指定特约公司人员来进行。
只能使用GREE公司提供的各种配用零部件。
所有机器运行及维修事项，必须严格按照本手册中的规定来进行，违反上述任何条件，保修将自动失效。
二、发货机组一般是分段装配好后运输，在现场组装。
也可以散件包装后运输，在现场安装。
其他组装配件附在机段内部或随机一起发送。
在运输过程中，不可损坏箱体壁板，以免影响机组性能和安装精度。
三、验收本机抵达进行签收前应先检查外表，如有损坏，应在签收单上注明，并在交货后72小时内书面通知运送人，同时通知珠海格力电器股份有限公司当地办事处。
机器到货后，应于15天内完成全部检查，如发现任何隐藏在机箱内的损坏，应停止开机，可能时拍摄损坏的零件或材质，立即以电话通知送货人及珠海格力电器股份有限公司当地办事处，隐蔽性的损坏应于到货后15天内提出报告。
组合式压缩空气干燥机使用说明书12020年4月19日杭州嘉隆气体设备有限公司HANGZHOU JIALONG AIREQUIPMENT CO.，L TD12020年4月19日目录1．概述 (3)2．基本技术参数 (4)3．工艺流程 (5)4．控制系统 (7)5．操作 (7)6．安装与维护 (8)7．故障原因及排除 (11)1. 概述杭州嘉隆气体设备有限公司是一家专业生产压缩空气净化设备及空气分离设备的企业，在气源净化行业中有22020年4月19日着举足轻重的地位，在广大用户中也享有很高的声誉。
为了进一步拓宽市场，满足用户需求，我公司在消化吸收国外九十年代吸附式干燥机先进技术的基础上，充分借鉴了国内同类产品的研制经验，及时向广大用户推出新一代产品——JAL型组合式压缩空气干燥机（简称组合机）。
本机是本公司结合了国内外冷干机及吸干机的优势而开发的新一代高效节能型新产品，主要应用于压缩空气干燥净化领域，它具有能耗低、再生耗气量少(3~5%)、露点温度低(-40~-70℃)且性能稳定、结构紧凑、自动化程度高、操作更加简便（全中文液晶显示屏）等特点，在国内压缩空气净化领域处于领先地位，达到国际先进水平。
该新产品在国内已有多家用户，均取得十分满意效果。
JAL型组合机在研制开发过程中采用了优势互补的技术方案，吸收国际上著名干燥机生产企业如英国Dominick hunter、美国Hankison、德国Ultrafilter公司先进的工艺流程，形成了一套独特的工艺流程体系。
其流程最大的特色：吸附塔进口的压缩空气来自冷干机蒸发器出口（5℃左右），再生空气为从冷干机出口引出并经复热后的干燥热空气，即采用了“低温吸附、高温再生”。
从本公司的工艺流程上看：它与传统的串联组合式干燥机相比，再生温度升高,使得再生气耗量减少，在保证同样的成品气露点的前提下，能耗更低，更具合理性。
而再生过程却是由高温的干燥空气来完成的，使再32020年4月19日。
版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。
最安全的预防是正确的安装、正确的操作和经常性的维护与保养。
一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。
●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。

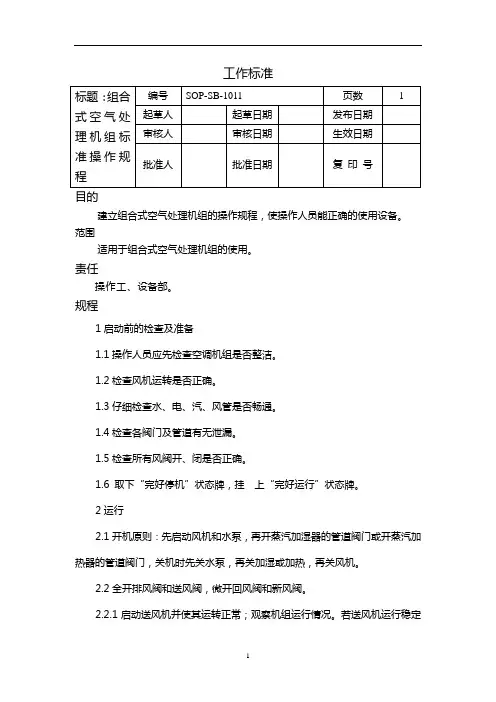

工作标准目的建立组合式空气处理机组的操作规程，使操作人员能正确的使用设备。
范围适用于组合式空气处理机组的使用。
责任操作工、设备部。
规程1启动前的检查及准备1.1操作人员应先检查空调机组是否整洁。
1.2检查风机运转是否正确。
1.3仔细检查水、电、汽、风管是否畅通。
1.4检查各阀门及管道有无泄漏。
1.5检查所有风阀开、闭是否正确。
1.6 取下“完好停机”状态牌，挂上“完好运行”状态牌。
2运行2.1开机原则：先启动风机和水泵，再开蒸汽加湿器的管道阀门或开蒸汽加热器的管道阀门，关机时先关水泵，再关加湿或加热，再关风机。
2.2全开排风阀和送风阀，微开回风阀和新风阀。
2.2.1启动送风机并使其运转正常；观察机组运行情况。
若送风机运行稳定后，缓慢打开新风阀直至全开。
2.2.2启动回风机并使其运转正常，观察机组运行情况。
若回风机运行稳定后，缓慢打开回风阀直至全开。
2.2.3缓慢打开混合段的回风阀。
并调节回风机段回风阀和混合段的新风阀，直到机组运行稳定。
2.3再开表冷段水泵或加热蒸汽。
2.4调节风阀及冷水量，使温度和湿度达到要求值。
2.5及时做好运行记录。
3消毒3.1关闭新风阀门，启动风机，不启动排风机。
3.2打开臭氧发生器，和进入要消毒操作的组合式空气处理机组的臭氧管道球阀。
开始消毒。
3.3消毒时间：每周一为90分钟，周二至周五为30分钟。
4清理3.1 生产结束后，将空调机组清理干净。
3.2取下“完好运行”状态牌，挂上“完好停机”状态牌。
目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。
机组结构新颖，外形美观，性能可靠，高效节能。
广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。
二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。
用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。
1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。
目录一.安全措施•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1二.型号说明及性能特点•••••••••••••••••••••••••••••••••••••••••• 4三.运输及仓储••••••••••••••••••••••••••••••••••••••••••••••••••••••7四.安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9五.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16六.日常维护•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17七.常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••22八.售后服务及保修••••••••••••••••••••••••••••••••••••••••••••••••23警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。
警告：安装和维修必须从供应商公司授权，由熟悉当地有关法规，并对此类设备有经验的合格人员承担。
禁止客户自己安装。
不正确的安装会导致水渗漏、触电和消防隐患。
警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。
运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。
防止触电警告标签1警告：搬运及吊装时，机组下严禁站人！！！3.4 机组的存放如果机组在安装于机房之前需放在室外，应注意机组避免受脏物、雨、雪的浸蚀及动物的破坏，并注意不可破坏机组表面的保护薄膜。
夏天切不可将机组置于烈日下曝晒，否则会引起保温板的变形。

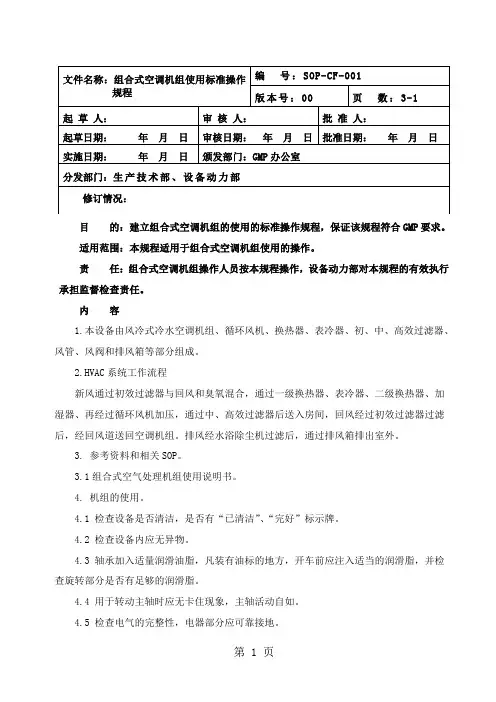

目的：建立组合式空调机组的使用的标准操作规程，保证该规程符合GMP要求。
适用范围：本规程适用于组合式空调机组使用的操作。
责任：组合式空调机组操作人员按本规程操作，设备动力部对本规程的有效执行承担监督检查责任。
内容1.本设备由风冷式冷水空调机组、循环风机、换热器、表冷器、初、中、高效过滤器、风管、风阀和排风箱等部分组成。
2.HVAC系统工作流程新风通过初效过滤器与回风和臭氧混合，通过一级换热器、表冷器、二级换热器、加湿器、再经过循环风机加压，通过中、高效过滤器后送入房间，回风经过初效过滤器过滤后，经回风道送回空调机组。
排风经水浴除尘机过滤后，通过排风箱排出室外。
3. 参考资料和相关SOP。
3.1组合式空气处理机组使用说明书。
4. 机组的使用。
4.1 检查设备是否清洁，是否有“已清洁”、“完好”标示牌。
4.2 检查设备内应无异物。
4.3 轴承加入适量润滑油脂，凡装有油标的地方，开车前应注入适当的润滑脂，并检查旋转部分是否有足够的润滑脂。
4.4 用于转动主轴时应无卡住现象，主轴活动自如。
4.5 检查电气的完整性，电器部分应可靠接地。
4.6 主轴旋转方向必须符合防护罩上所示箭头方向，否则将损坏主机。
4.7 检查所有坚固螺钉有无松脱，如有坚固各螺钉。
4.8 检查上下皮带在同一平面内是否平等，皮带松紧是否适度。
4.9 电源按地线要正确、接地可靠。
4.10检查机组安装是否完成，内部杂物是否清除。
4.11 检查过滤器滤料是否破损、污染。
在进风段过滤器前蒙上一层尼龙过滤网，以防管道内的灰尘污染过滤器。
中、高效过滤器应在调试完毕后再安装。
有条件的客户可专备一套初效过滤器作调试用。
4.12 弹簧压紧装置是否已拆除。
整机出厂机组，为了运输中不产生振动，在风机电机4.14 检查风系统管道内各风阀是否按设计位置开启，锁紧机构是否已经锁紧。
检查电源电压是否符合要求，三相电压是否平衡，电路接线是否正确。
正式启动前可点动一下电机，检查风机转向是否正确。
组合式（中央）空调机组Air Conditioning Unit产品使用说明书Instructions上海衡拓发展实业有限公司产品使用说明书Shanghai Hunter Industry Development Co., Ltd.,1前言在启动机组前，所有涉及现场安装，开机，运行和维护的人员应当仔细阅读本操作说明书，明确安装现场的工作参数。
机组的设计充分考虑了安装，开机，运行和维修的方便，只要在设计条件许可的工况下运行,机组就能够提供安全和可靠的服务。
若忽视一些安装中的特殊因素诸如：运行压力、电气元件、电压及机组自身的安装位置，那么机组设备的安装、启动和维修将会变得危险。
本操作说明书按照机组正常启动和运行的顺序进行编排。
在所有的操作过程中，必须阅读并理解且遵循所有的产品安装维修手册中给出的指示和介绍（包括机组设备和散件上的标贴说明）及其它的安全规定。
1.1主要用途及适用范围组合式中央空调装置，集制冷、制热、通风于一体，具有结构紧凑、外形美观、噪音低、1.2工作条件电源：AC 380V 3Ph 50Hz室外环境温度：-18~37.8℃室外环境相对湿度：46~91％室内夏季/冬季温湿度：25±2℃50%±10% / 22±2℃50%±10%1.3安全要求1.3.1安装安全要求请从机组正确的位置和方向进行搬运。
本机组还可以使用合适的缆绳吊装，但只允许使用机组上吊耳进行吊装，才能保证安装的安全。
否则，可能造成人员的伤害和机组损坏。
吸入高浓度的制冷剂蒸汽对人体有害。
为确保制冷剂不会由安全阀泄漏到建筑物内，安全阀泄放物需排放到室外，保持室内良好的环境。
1.3.2维护安全要求定期半年施行机组检漏维护，一旦发现漏点，立即修理。
绝不允许在带电的机组上进行维修操作。
定期检查机组接地端子的状况，确保接地良好。
只有把控制柜里的总回路空气开关断开，切断机组总的供电以后，才能进行电气元件的维修操作。
TPI PP RDF POWER PLANT PHASE 2组合式通风机组Combined Ventilation Unit安装使用维护手册An Installation, Operation and Maintenance Manual江苏申海人工环境工程有限公司JiangSu Shenhai Artificial Environment Project Co.,Ltd.二零一六年四月JUN., 2016■设备说明Equipment instructions送风机组由箱体、过滤器、送风机等组成。
The air supply unit is composed by the case, filter,, blower, etc。
送风机组采用高强度铝合金型材框架，结构坚固，外形美观。
壁板采用双层保温壁板，外壁板为彩钢板，内壁板为优质镀锌钢板，两壁板之间充填聚氨脂硬质发泡保温层，具有强度高，隔音效果好，热阻高，不吸湿等特点。
The air supply unit adopts high strength aluminum alloy profile frame, with rigid structure and beautiful appearance. The wall plates adopt double-layer insulated wall plate, external wall plate is color steel sheet, and internal plate is quality galvanized steel sheet, and polyurethane hard forming insulation layer is filled between two wall plates, with characteristics of high strength, good sound isolation effect, high heat resistance, no moisture absorbing, etc.■安装说明1、送风机组安装对地基的要求：安装基础要求平整、水平，高出地面150～200mm，机组周围应留有足够（离墙的一面必须≥1米）的维修操作空间。
目录Content一、安全须知 (3)I. Safety Tips二、安装 (5)II. Installation1. 安装前的准备 (5)1. Preparation before Installation2. 散件出厂机组的现场组装和交付 (5)2. Site Assembly & Delivery of Parts Delivered in Bulks3. 整机出厂机组的现场吊装和就位 (6)3. Site Hoisting & Locating of Parts Delivered in Whole Set4. 机组与风系统的安装和连接 (11)4. Installation & Connection of Units and Air System5. 机组与水汽管路系统的安装和连接 (11)5. Installation & Connection of Units and Water-and-Steam System6. 机组与电气控制系统的安装和连接 (14)6. Installation & Connection of Units and Electric Control System三、调试 (15)III. Commission1. 调试前的准备 (15)1. Preparation before Commission2. 启动关闭机组 (22)2. Units On & Off四、运行管理 (26)IV. Operation & Management1. 性能参数巡检记录 (26)1. Performance Parameters Inspecting Record2. 设备运行参数监测 (26)2. Running Parameters Inspection3. 设备运行状态监测 (27)3. Running Status Inspection五、例行保养和维修 (29)V. Regular Maintenance & Repairing1. 风机传动系统 (29)1. Fan Transmission System2. 水泵传动系统 (32)2. Water Pump Transmission System3. 电动机保养与维修 (33)3. Motor Maintenance & Repairing4. 水汽系统 (34)4. Water-and-Steam System5. 空气过滤系统 (37)5. Air Filtering System6. 电气控制系统 (38)6. Electric Control System7. 机组框架及壳体 (40)7. Unit Frame & Shell六、注意事项 (41)VI. Important Notice七、服务条款 (42)VII. Terms of Service一、安全须知I. Safety Tips1．RQAC型系列组合式空调机组在设计规范内运行时能够得到安全保障和可靠的服务，由于机组在使用压力、电机接线及装置等各方面的原因，只有经过培训合格的安装员、操作工和维修技师才可以安装、操作和维修本设备。
工作标准
目的
建立组合式空气处理机组的维护、保养程序，使空调机组正常运行，延长使用寿命。
范围
适用于组合式空气处理机组的维护、保养。
责任
操作工、机修工、设备部。
规程
1在设备停用季节，应使热交换器内充满(先关出水阀，后关进水阀)以减少管子锈蚀，但在冬季应将剩水放尽，以免冻裂铜管。
2运行两年后，应用化学方法清除管内水垢，用压缩空气或水冲洗换热器表面的污物，直到干净为止。
3初、中效过滤器清洗
3.1为防止空气的二次飞扬，当初、中效过滤器的终压差为初压差的2倍时应予清洗。
3.2洗涤剂溶液：取洗洁精，用饮用水按说明书稀释，搅匀即可。
3.3清洗方法：将过滤器取下放入塑料袋中，拿到清洁间拆包，压式方法洗去灰尘和污物，用饮用水漂净后，晾干备用。
3.4过滤器清洗后，需检查有无破损，若有破损应及时修补，不能修补时应
予以更换。
4每月检查风机、风阀等转动部位润滑情况，及时补加黄油，确保转动灵活。
5每班开机前检查电机皮带的松紧度。
6每日清洁空调机组箱体卫生，做到箱体外部干净无灰尘。
目录一、洁净手术部操作规程 (2)1.1、洁净手术室的卫生清洁管理 (2)1.2、洁净空调系统的净化程序管理 (3)1.3、洁净空调系统的维护性管理 (3)1.4、洁净手术部监测管理 (3)二、组合式空气处理机组使用说明书 (7)一、洁净手术部操作规程1.1、洁净手术室的卫生清洁管理（1）洁净室内要适时地进行清洁，采取防尘措施，如保持密封性能，保持工作人员清洁，穿戴清洁工作服、鞋帽、手套、口罩，减少室内人数，减少活动范围等。
每晨各手术间用0.5% 含氯消毒液擦拭物品表面及地面。
洁净手术部的一切清洁工作必须采用湿式打扫、在净化空调系统运行中进行。
手术间无影灯、手术床、器械车、壁柜表面及地面应在每天手术前、后用清水、消毒液各擦拭1 次。
每周彻底清洁一次，包括墙面、天花板、地面。
手术室无影灯上的玻璃盖片应每月擦一次。
（2）准备专用的洁净室清扫材料和工具。
最高级别的区域先打扫。
所有暴露在外的设备、桌子、工具和椅子等的表面用湿的洁净室擦布擦干净。
带玻璃的壁板和门用液体清洗剂清洗，然后用擦布擦掉余下的水。
使用的清洁工具不宜用掉纤维的织物材料制作。
设备、物品进入洁净手术部前，应安装完毕、擦拭干净。
墙和天花板用非常稀的中性清洗剂擦洗，然后冲洗，最后用海绵擦掉余下的水。
地板应用浸过清洁剂的拖把拖洗，再用没浸过清洁剂的拖把拖几分种，然后用海绵拖把或能吸水的真空吸尘器吸掉余下的水。
以上所有的清洁过程完成后，用真空吸尘器清扫整个洁净室。
（3）洁净室的日常管理立即除掉所有可见的尘粒或污染物，每个班结束后清洁粘垫，若有一次性粘垫应一日更换撕掉。
（4）手术后的处理按净化手术室的规定进行打扫卫生，空气清毒。
手术造成污染后要用消毒剂擦拭物品和地面。
各种污物均必须放入专用防水防穿破污物袋内密封做专门处理。
手术结束后，待所人员离开，再关闭空气层流装置。
1.2、洁净空调系统的净化程序管理术前30 分钟将净化空调机开关打开运行，手术完毕再进行室内卫生清洁工作，最后关闭净化空调机组。
版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14注意：由于订货的不同，您所购买的机组可能并不具备本说明书所包含的某些功能，具体性能参数应在订货前向深圳欧威尔公司声明。
警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。
防触电：此标记适用于电气安装、维修等操作。
只有有经验的合格电工才能进行本机组的接线工作。
注意：必须遵守本注意内容，以免使用者操作不当可能导致的空气处理机组损坏。
注意：安装和维修须由熟悉当地有关法规，并对此类设备有经验的合格人员承担。
警告：尖锐的边缘和盘管表面有可能伤人，最好避免触及。
警告：运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。
在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。
最安全的预防是正确的安装、正确的操作和经常性的维护与保养。
一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。
●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。
●牢固的结构设计：欧威尔系列组合式空气处理机组采用独特榫头双柱结构设计，框架型材秘制有精确定位阴阳配合榫头，箱板通过螺栓螺母紧固连接，机组可承受更大的压力和剪力，箱体内预埋加强筋，保证箱体受力不变形不开裂。
●箱体内部平整：欧威尔系列组合式空气处理机组不但内部平整，而且没有到处粘贴的保温条、密封条和烦琐的小零配件，内壁可选用热镀锌或不锈钢板，是净化空调最佳选择。
●模块式的箱体：箱体是采用模块化设计，每模为100mm。
标准的模块式箱体，加上螺栓螺母的紧固，使得散件组装（CKD）非常方便，也可根据客户的要求，进行非标设计。
●安全把手：欧威尔系列空气处理机组的门把手可以很方便地打开检修门，便于检修。
●热回收装置：欧威尔系列空气处理机组可根据用户需求配置热回收装置，进行回收能量，达到节能和节省用户运行费用的目的，目前有转轮热回收、中间媒体热回收二种形式供选择。
●正、负压门设计：正压门：除了向外开的负压门，欧威尔空气处理机组也设计了向内开的正压门，这样可以减少正压段的漏风率并增强安全性能。
●聚氨酯保温：面板是由密度50kg/m3的极低导热系数的聚氨酯发泡材料和内外两层钢板组成。
标准面板厚度有25mm、35mm、50mm三种。
●热交换器：制造工艺采用机械涨管以保证铜管与铝箔钟口的良好接触。
另有亲水铝箔、铜箔、钢管钢片、钢管铝片和不锈钢盘管等多种选择。
欧威尔空调箱的表冷器、热水盘管、蒸汽盘管均通过专业选型软件选出，软件严格按照热工学定律编写，并结合盘管实际使用情况，对软件进行了修正，使软件更加可靠。
●低噪声：欧威尔组合式空气处理机组电机安全系数高，噪音低。
采用的低噪声风机均经过严格的动静平衡实验，并经过专业的风机应用软件进行选型，以获得最佳的风机工作点、风机效率和噪声级。
风机和电机组件都有独特减振装置，风机的出风口与面板间采用柔性连接，从而使机组的振动和噪声都减至最低。
独特的密封结构更使噪声无法传出机组外部，因此我们向您提供的是一台宁静运行的机组，以满足各个行业不同要求场合的应用。
●过滤器：欧威尔组合式空气处理机组可根据用户处理要求选配初、中效板式过滤器,初、中效袋式过滤器，亚高效密褶式过滤器，也可根据用户要求配置其他形式的过滤器。
在净化空调领域，我们优质的过滤器及先进的安装方式可保证各种场合下的空气处理机组的洁净度。
二、型号说明欧威尔组合式空气处理机组的型号编制如下：AHUBE1815D H—5L2热盘管排数盘管接管方向：L-左式 R-右式冷盘管排数结构形式：H-卧式 V-立式 C-吊顶式设计序号机组高度模数（机组宽度1500mm）机组宽度模数（机组宽度1800mm）模块组合式空气处理机组AHUBE-25mm厚面板AHUBS-35mm厚面板AHUBW-50mm厚面板例：AHUBE1815DH-05 L组合式空气处理机箱体壁厚25mm、箱体宽度18模、高度15模，卧式机组、冷盘管5排、左接管。
左右式的判断如下：面对机组进风侧（盘管的迎风面），接管及检修门在左侧为左型，在右侧为右型。
进风出风此机组为左型三、安装1．机组的运输由于体积较大，组合式空调机组一般是分段运输，体积特大的机组或有特殊要求的可以散件运输（CKD），深圳欧威尔公司建议机组高度模数24模以上机组散件运输。
2．机组的验收货到现场安装前应检查机组各功能段、部件是否完整无损，各种配件是否齐全、完好。
如发现有缺料或损坏的情况，请立即书面通知经销商。
3．机组的存放如果机组在安装于机房之前需放在室外，应注意机组避免受脏物、雨、雪的浸蚀及动物的破坏，并注意不可破坏机组表面的保护薄膜。
夏天切不可将机组置于烈日下曝晒，否则会引起保温板的变形。
如机组安装在室外，应在订货时声明，深圳欧威尔公司将做特殊处理。
如果是整机包装的机组不可堆放。
4．机组的搬运及起吊机组或包装箱在搬运及起吊时应特别注意水平，避免造成各部件不必要的损坏。
机组或包装箱在出厂前已留有叉车装卸口及起吊孔。
起吊时须按图示方法操作，以免发生危险或损坏机组。
起吊时钢绳与箱体接触的地方应垫硬纸皮之类材料以防钢绳磨伤机组。
吊具撑杆钢绳钢管5．基础的设置（1）基础的水平度将对机组的安装、运行产生直接影响。
如基础不平，会使安装困难，保温板接缝过大漏风，冷凝水排放不畅，风机安装倾斜导致不平衡引起机组异常振动等。
深圳欧威尔建议机组基础平整度误差不高于±3mm。
吊顶式安装的机组同样需要保证机组的水平。
（2）基础可用混凝土浇注或槽钢焊接制作，焊接时要保证槽钢表面平直。
基础的高度不低于150mm 。
基础的四周应留有地沟、地漏，方便冷凝水及冲洗机组污水的排放。
（3） 落地安装的机组应确保楼面的承重能力，为防止震动，建议在机组底座下放置减震胶垫。
吊顶式机组应确保吊挂件有足够的强度来承受机组重量，吊杆上应有减震装置。
6． 机组的组装现场安装需在对本产品熟悉并受过培训的专业技术人员的指导下进行，安装时应注意以下几点： （1） 机组应严格按深圳欧威尔提供的图纸安装；建议以最重的一段为基准，先调整水平后再进行各个功能段箱体之间的连接。
（2） 安装时应留有可供各功能段检修的空间(至少700mm 以上)； （3） 机组不得承受外接管道和风管的重量；（4） 空调机组与外风管间应采用柔性连接，以避免振动的传递；（5） 机组箱板之间的连接必须紧密。
如有密封橡胶条，则必须压紧，以防漏风； （6） 空气过滤器应在机组其他部件安装完毕后再安装；（7） 机组安装时应及时清除机组内杂物，用压缩空气或软毛刷仔细吹刷盘管鳍片上的灰尘,并将变形的鳍片校正。
建议用吸尘的方法清理较小的灰尘等杂物。
7． 管路的安装有关管路系统的安装，应符合当地的法规。
管道在设计时应尽可能减少弯曲和上下移位，以节约费用并保持最佳的机组性能。
管道必须做保温处理。
正确的安装应包括以下几点： （1）盘管进出水口减震装置。
减少震动，防止管道震松导致漏水； （2）检修阀门。
在保养时可关闭，使机组同管道系统隔离；（3）保持系统有足够的水压，盘管的阻力以相应机组的铭牌标签为准。
深圳欧威尔空调箱盘管最大工作压力为1.6Mpa,如果工作压力超过1.6 Mpa ，应在定货时向我公司申明，我公司会作特殊处理； （4）在水泵前安装水过滤器，以消除水中的杂质；（5）与机组盘管连接时，应按机组标识接管，避免接管错误。
（深圳欧威尔空调箱冷水盘管一般为下进上出，冷水盘管只适用于60℃以下的热水，超过60℃的热水或蒸汽则要选用蒸汽盘管，蒸汽盘管为上进下出）连接时，必须固定机组管接头，以防扭曲铜管，造成破裂、泄露。
（6）深圳欧威尔选用的蒸汽盘管工作压力不允许超过0.3 Mpa ，如果超过0.3 Mpa ，必须在定货时选用钢管钢片形式的盘管。
另外在蒸汽盘管出口处应安装疏水器，以利于盘管内部排水通畅。
（7）机组水封机组的冷凝水管必须安装水封，水封的高度应能满足如图要求： 图中：H=机内负压(mmH 2O )+20 注：机内负压指盘管段的负压8. 电器安装所有接线和接地必须符合相关电气规定。
为防止引起过大的电压波动，电源线应与焊接设备变压器线路无关；每一台空调机组要求配备带有电流断路器的独立电源。
箱体底槽钢基座排水沟排水管地漏(1) 电机引出线 A ． 直接启动电机绕阻可以采用Y 或△接法，但必须以电机铭牌为准，如铭牌660VY 表示额定电压660V ，Y 接法；铭牌380V △表示额定电压380V ，△接法。
B ． Y -△降压启动正常运行时，绕组是△接法的电机。
才按此接法进行降压启动。
深圳欧威尔建议15KW 及以上电机采用降压启动。
电机应安全接地。
（2）照明灯接线如客户要求配置照明灯，本公司标准配置36V 防水灯(标准配置无变压器)。
机组出厂时没有配置变压器时，客户在安装时自行配置，接线时应注意电源电压是否正确。
