2015非金属垫片解析

非金属垫圈标准一、标准介绍非金属垫片是一种常见的密封元件，由于其具有耐高低温、耐化学腐蚀、耐磨损、遮挡电磁波等特点，在航空、航天、汽车等领域都有广泛应用。

在非金属垫片的生产和使用过程中，根据国家标准，需要遵循如下标准：1. GB/T 9122-2010非金属片垫 -型式、尺寸及供货技术条件：该标准规定了非金属垫片的类型、尺寸、技术要求和试验方法，以及交货状态和包装标记。

2. GB/T 3452.1-2005非金属片垫 -剪切材料的相互评定、选择和定量：该标准规定了非金属垫片的剪切性能的测试方法，以及不同材料之间相互评定、选择和定量的方法和标准。

3. GB/T 13927-2008非金属片垫 -密封性能的测试方法：该标准规定了非金属垫片的密封性能测试方法，内容包括氧化耐受性和压缩氧化耐受性测试等。

二、分类介绍非金属垫片的分类主要根据其材料和用途来区分。

按照材料分类，主要有以下几类：1. 纤维素板：由纤维素纤维制成，具有良好的耐热、耐油、耐酸碱等特性。

2. 氟橡胶板：由氟橡胶制成，具有超强耐磨、耐挠曲、耐老化、耐辐射等特性，适用于高温、高压、强腐蚀等恶劣环境。

3. 石墨板：由天然石墨制成，具有较好的热传导性、化学稳定性、耐高温、耐腐蚀等特性，适用于航空、航天、核工业等领域。

按照用途分类，非金属垫片主要包括以下几种：1. 汽车用密封垫片：一般采用聚酯纤维、毡、橡胶、聚四氟乙烯等材料，用于汽车发动机底部、缸盖、排气管等部位密封。

2. 电子行业用垫片：用于手机、电脑、智能家居等电子产品的密封，采用氟橡胶、硅胶、三元乙丙橡胶等材料，具有防水、防尘、隔热、遮挡电磁波等特性。

3. 航空、航天用垫片：应用范围广泛，可用于火箭发动机、航空发动机、船舶、桥梁、机械、液压设备、管路等强度、密封要求高的场合。

总之，非金属垫片具有良好的密封性、耐腐蚀性和耐高低温性，其材料和用途的分类具有多样性，应用范围也较广泛，但不同类型的非金属垫片具有不同的特点和适用范围，必须根据具体的情况合理选择使用。

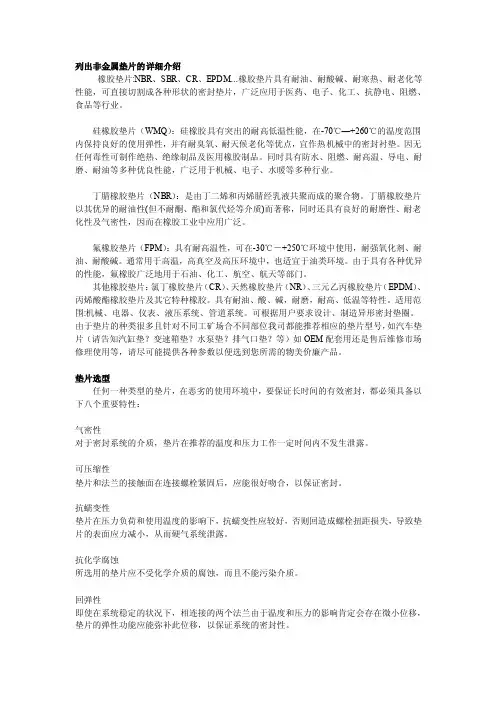

列出非金属垫片的详细介绍橡胶垫片:NBR、SBR、CR、EPDM...橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

硅橡胶垫片（WMQ）：硅橡胶具有突出的耐高低温性能，在-70℃—+260℃的温度范围内保持良好的使用弹性，并有耐臭氧、耐天候老化等优点，宜作热机械中的密封衬垫。

因无任何毒性可制作绝热、绝缘制品及医用橡胶制品。

同时具有防水、阻燃、耐高温、导电、耐磨、耐油等多种优良性能，广泛用于机械、电子、水暖等多种行业。

丁腈橡胶垫片（NBR）：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性，因而在橡胶工业中应用广泛。

氟橡胶垫片（FPM）：具有耐高温性，可在-30℃－+250℃环境中使用，耐强氧化剂、耐油、耐酸碱。

通常用于高温，高真空及高压环境中，也适宜于油类环境。

由于具有各种优异的性能，氟橡胶广泛地用于石油、化工、航空、航天等部门。

其他橡胶垫片：氯丁橡胶垫片（CR）、天然橡胶垫片（NR）、三元乙丙橡胶垫片（EPDM）、丙烯酸酯橡胶垫片及其它特种橡胶。

具有耐油、酸、碱，耐磨，耐高、低温等特性。

适用范围:机械、电器、仪表、液压系统、管道系统。

可根据用户要求设计、制造异形密封垫圈。

由于垫片的种类很多且针对不同工矿场合不同部位我司都能推荐相应的垫片型号，如汽车垫片（请告知汽缸垫？变速箱垫？水泵垫？排气口垫？等）如OEM配套用还是售后维修市场修理使用等，请尽可能提供各种参数以便选到您所需的物美价廉产品。

垫片选型任何一种类型的垫片，在恶劣的使用环境中，要保证长时间的有效密封，都必须具备以下八个重要特性：气密性对于密封系统的介质，垫片在推荐的温度和压力工作一定时间内不发生泄露。

可压缩性垫片和法兰的接触面在连接螺栓紧固后，应能很好吻合，以保证密封。

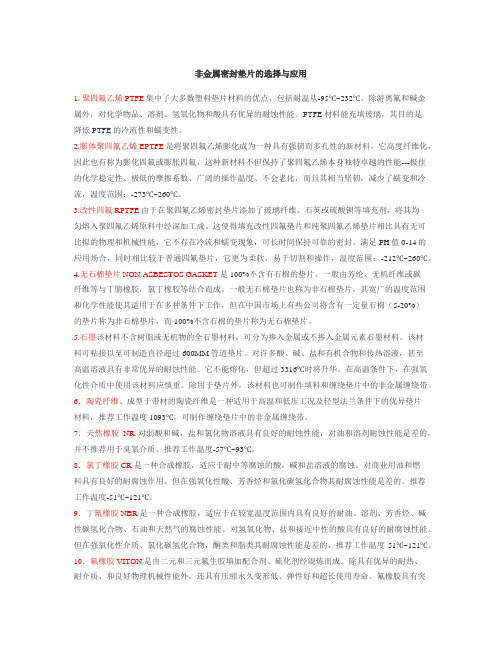

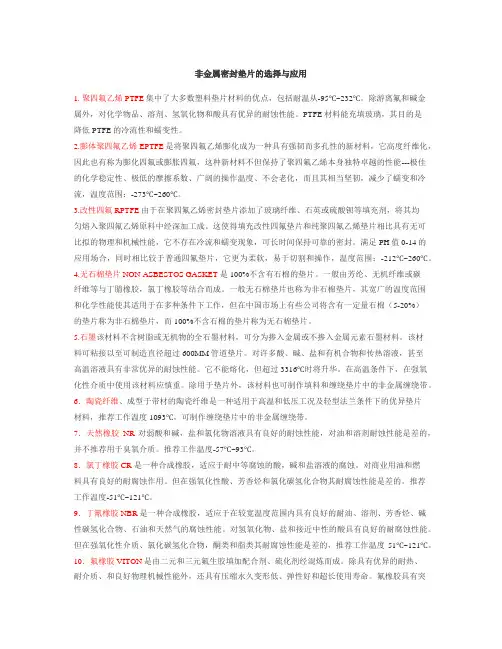

非金属密封垫片的选择与应用1. 聚四氟乙烯PTFE集中了大多数塑料垫片材料的优点，包括耐温从-95℃~232℃。

除游离氟和碱金属外，对化学物品、溶剂、氢氧化物和酸具有优异的耐蚀性能。

PTFE材料能充填玻璃，其目的是降低PTFE的冷流性和蠕变性。

2.膨体聚四氟乙烯EPTFE是将聚四氟乙烯膨化成为一种具有强韧而多孔性的新材料，它高度纤维化，因此也有称为膨化四氟或膨胀四氟，这种新材料不但保持了聚四氟乙烯本身独特卓越的性能---极佳的化学稳定性、极低的摩擦系数、广阔的操作温度、不会老化，而且其相当坚韧，减少了蠕变和冷流，温度范围：-273℃~260℃。

3.改性四氟RPTFE由于在聚四氟乙烯密封垫片添加了玻璃纤维、石英或硫酸钡等填充剂，将其均匀熔入聚四氟乙烯原料中经深加工成。

这使得填充改性四氟垫片和纯聚四氟乙烯垫片相比具有无可比拟的物理和机械性能，它不存在冷流和蠕变现象，可长时间保持可靠的密封。

满足PH值0-14的应用场合，同时相比较于普通四氟垫片，它更为柔软，易于切割和操作，温度范围：-212℃~260℃。

4.无石棉垫片NON ASBESTOS GASKET是100%不含有石棉的垫片。

一般由芳纶、无机纤维或碳纤维等与丁腈橡胶，氯丁橡胶等结合而成。

一般无石棉垫片也称为非石棉垫片，其宽广的温度范围和化学性能使其适用于在多种条件下工作，但在中国市场上有些公司将含有一定量石棉（5-20%）的垫片称为非石棉垫片，而100%不含石棉的垫片称为无石棉垫片。

5.石墨该材料不含树脂或无机物的全石墨材料，可分为掺入金属或不掺入金属元素石墨材料。

该材料可粘接以至可制造直径超过600MM管道垫片。

对许多酸、碱、盐和有机合物和传热溶液，甚至高温溶液具有非常优异的耐蚀性能。

它不能熔化，但超过3316℃时将升华。

在高温条件下，在强氧化性介质中使用该材料应慎重。

除用于垫片外，该材料也可制作填料和缠绕垫片中的非金属缠绕带。

6．陶瓷纤维、成型于带材的陶瓷纤维是一种适用于高温和低压工况及轻型法兰条件下的优异垫片材料，推荐工作温度1093℃，可制作缠绕垫片中的非金属缠绕带。

垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。

本文将就垫片的种类、作用以及应用进行介绍。

一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。

根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。

-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。

2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。

根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。

-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。

3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。

根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。

-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。

二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。

2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。

3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。

4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。

，垫片的种类常用法兰垫片按其构成材料分为非金属垫片、半金属垫片和金属垫片。

(1)非金属垫片非金属垫片亦称软垫片，主要包括石棉橡胶板垫片，聚四氟乙烯包覆垫片等。

垫片型式多为平垫，使用压力不高，不宜高于5.0MPa o使用温度则取决于垫片的材料。

(2)半金属垫片半金属垫片由金属和非金属两种材料共同组合而成，主要包括缠绕式垫片和金属包覆垫片等。

此种垫片密封性能好，耐压性能好。

缠绕式垫片最高可用于25.0MPa和600。

C的苛刻条件。

(3)金属垫片金属垫片为金属(或合金)材料经机械加工制成。

垫片型式有平垫、椭圆型垫和八角垫等。

金属垫的材料根据介质的腐蚀性质和温度选取，具体有软铁、合金钢、铜、铝等。

一般用于高压情况，使用温度则根据选用的材料而定。

2、垫片的选用原则(1)垫片选用应根据垫片的密封性能、操作压力、操作温度、工作介质特性及密封要求等因素确定。

(2)垫片材料性能要求垫片材料性能应符合下列要求:①具有较好的物理机械性能;(2)不污染被密封介质、不腐蚀密封表面、耐工作介质腐蚀；③具有良好的压缩、回弹性能；④具有较小的应力松弛率；⑤泄漏率低。

3、常用垫片选用(1)石棉橡胶垫片石棉橡胶垫片是最常用的非金属垫片，用于温度、压力不高且波动较小的水、蒸汽、空气及其他惰性气体等介质。

最高工作温度应根据垫片所使用的石棉橡胶板牌号决定，最低使用温度不应低于-50℃。

石棉橡胶板应符合《石棉橡胶板》GB3985的规定，选用时应注明其牌号。

耐油石棉橡胶板应符合《耐油石棉橡胶板》GB539的规定。

介质为环氧乙烷时，不得采用含石棉的垫片；真空下操作时，不允许使用石棉橡胶板垫片；在介质不允许微量纤维混入场合，如航空汽油或航空煤油等，不应选用石棉橡胶板和其它纤维性质垫片。

由于石棉致癌，欧州和美国法规禁用石棉制品。

垫片应符合现行石化行业标准《管法兰用石棉橡胶板垫片》SH3401、化工行业标准《钢制管法兰用非金属平垫片》HG20606（欧洲体系）、HG20627（美洲体系）和机械行业标准《管路法兰用石棉橡胶板垫片》JB/T87等或与其相当标准的规定。

垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。

也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。

2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。

具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。

可以采用不同材料的复合或机械组合型式形成不渗透性的结构。

或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。

界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。

界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以与紧固件的夹紧程度有关。

总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。

回弹力取决于垫片本身的材质和结构与使用条件（温度、压力）。

垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。

从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。

紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。

二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。

垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。

也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。

2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。

具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。

可以采用不同材料的复合或机械组合型式形成不渗透性的结构。

或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。

界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。

界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。

总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。

回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。

垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。

从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。

紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。

二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。

垫片可安哪几种方式分类其他回答共1 条垫片有很多种区分方法，通常按材料类别可分为全金属（八角椭圆垫等）、半金属（缠绕垫片/波纹垫等）、非金属（CFS等）。

垫片原材料选择垫片的材料主要取决于下列三种因素: 温度压力介质一、金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度-196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3.304L 不锈钢含碳量不超过0.03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4.316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和提高耐腐蚀性能。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5.316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具在更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6.20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8.紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9.黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

特种设备行政法规、行政规章、安全技术规范、常用标准有效版本控制清单
编制：王旭星
审核：李宗会
宁夏大地循环发展股份有限公司
说明
（一）
特种设备行政法规、行政规章、安全技术规范、常用标准有效版本控制清单公布于公司局域网内，以后不再发布文字版。

随着新的行政法规、行政规章、安全技术规范、常用标准的更新而不断更新控制清单，更新的行政法规、行政规章、安全技术规范、常用标准在控制清单用红色表示，请使用者选用标准时随时注意，按新标准的实施日期实施新标准，旧标准同时停止使用。

2015年10月1日
更新说明
、2015 年10 月1 日第二十五次更新30 个标准。

李宗会
特种设备行政法规、行政规章、安全技术规范、常用标准有效版本控制清单
(2015)
法律法规
、设计。

常用垫片的种类、作用及应用范围垫片的种类多种多样，垫片是以金属、半金属和非金属板状材质，经过割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。

按材质可分为非金属、半金属和金属垫片三大类。

（1）非金属垫片。

非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。

多用于常温和中温的中、低压容器或管道的法兰密封。

非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。

①橡胶板。

制作橡胶板垫片的主要材料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶也开始应用。

橡胶因具有组织致密，质地柔软，回弹性好，容易剪成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去弹性。

②石棉。

石棉材料有湿石棉和蓝石棉两种。

湿石棉耐热、耐碱性好，抗压强度高，耐酸性能较差，大多数石棉橡胶板由他制造；蓝石棉不仅耐热性能好，而且酸性性能也很好，故多被用于制造耐酸石棉橡胶板。

石棉板正常使用温度在550度以下。

直径较大的低压容器可以使用石棉带或石棉绳。

在使用石棉绳时，通常浸渍水玻璃。

酸，碱溶剂等介质也可以使用此类垫片。

③石棉橡胶板。

石棉橡胶板是由石棉、橡胶和填料竟压制而成的。

一般石棉纤维占60%-85%.。

根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。

石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和使用。

④柔性石墨。

柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业得到迅速的推广和应用。

⑤聚四氟乙烯（简称PTFE）。

聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。

其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不黏着。
