EBZ260悬臂式掘进机在复杂环境下的使用

EBZ260A悬臂式掘进机操作规程一、一般规定1.掘进机司机必须经过专业技能培训，考试合格后，方可持证上岗。

掘进机司机必须熟悉设备的结构、性能、工作原理，能熟练、准确地操作设备，并懂得一般性维护保养和故障处理知识。

2.接班前查阅记录，掌握即将上岗操作的环境与设备工况，以便提前做好相应的配件、工具和安全技术应对准备工作。

3.必须坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、喷雾系统的压力。

4.掘进机必须装有只准以专用工具开、闭的电器控制开关，专用工具必须由专职司机保管。

司机离开操作台时，必须断开掘进机上的电源开关。

5.在掘进机非操作侧，必须装有能紧急停止运转的按钮。

6.掘进机必须装有前照明灯和尾灯，且能正常使用，必须有甲烷断电仪且能够正常运行。

7.启动掘进机前，必须发出警报。

只有在铲板前方和截割臂附近无人时，方可启动掘进机。

8.掘进机作业时，应使用喷雾装置，喷雾装置的使用水压不得小于2Mpa。

9.掘进机停止工作和交班时，必须将掘进机截割头落地，并断开掘进机上的电源开关和磁力启动器的隔离开关，截割头加盖护罩。

10.检修掘进机时，严禁其他人员在机组5米范围内停留或作业。

11.各种电气设备控制开关的操作手柄、按钮、指示仪表等要妥善保护，防止损坏、丢失。

12.司机操作设备过程中必须安排专人进行监护，监护人员必须处于副司机座位进行监护和指挥；司机必须集中精力，不得擅自离开工作岗位，不得委托无证人员操作。

13.掘进机司机在发现有冒顶预兆或危及人员安全时，应立即停机，切断电源。

14.司机必须严格执行现场手指口述交接班制度，填写交接班日志，对设备运转情况和存在问题要向接班司机交待清楚。

二、操作前准备1.接班后，司机应配合班组长认真检查工作面围岩和支护、通风、瓦斯及掘进机周围情况，保证工作区域安全、整洁和无障碍物。

2.开机前，必须对设备进行详细检查，各操纵手把和按钮应齐全、灵活、可靠；机械、电气、液压系统完好，安全保护装置应正常可靠，零部件应完整无缺，各部件连接螺栓应齐全、紧固。

一、一般规定1、司机必须熟悉机器的结构，性能、动作原理，懂得设备的一般维护保养和故障处理知识。

2、坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、雾化系统各部的压力。

3、各种电气设备控制开关的操作手柄、按扭，指示仪表等要保证完好、如有损坏，丢失及时更换。

4、机器必须配备正副两名司机，正司机负责操作，副司机负责监护。

司机必须精神集中，不得擅自离开工作岗位，不得委托无证人员操作。

5、在掘进停止工作、检修及交接班时必须断开机器上的隔离开关，并将供电开关打到停电位置，检修时还应在顺槽供电开关上挂停电牌。

6、必须严格执行现场交接班制度，填写交接班日志，对机器运转情况和存在问题要向接班司机交待清楚。

7、司机除应会熟练操作机器外，还应对其进行日常检查和维护工作。

在发现掘进机有故障时，应积极配合维修人员进行处理，不能处理时，要立即向班、队长汇报。

8、切割完支护时，必须将铲板落至与底板接触，将电气控制回路断开，断开掘进机上的隔离开关，切断掘进机供电电源。

9、巷道中有淋水时，必须及时采取措施保护电控箱、接线腔、电气控制操作台、液压油箱等，防止进水及防潮。

10、坚持掘进机的完好，不准带病作业。

11、瓦斯超限或通风不良时严禁开机。

12、在发生危及人身安全、设备安全和其它紧急情况下，可采用紧急停车手段，使机器停机。

二、作业前的检查1、各机器操纵手把应齐全、灵活、可靠、是否处于“0”位。

2、机械、电气、液压系统，安全保护装置应正常可靠，零部件应完整无缺，各部连接螺丝应齐全、紧固。

3、电器系统各联接装置的电缆卡子应齐全牢固，电缆吊挂整齐，无破损、挤压。

4、减速器液压油箱的油位，油量应加至油箱的上油位处，无渗漏现象，并按技术要求给机器注油、润滑。

5、转载胶带机要确保完好，托辊齐全。

6、切割头截齿，齿座应完好。

7、经检查确认机器正常并在作业人员撤至安全地点后，合上电源总开关，按操作程序进行空载试运转，禁止带负荷起动。

EBZ260型掘进机使用维护说明书 版本号：260-02-201205山西天地煤机装备有限公司2012年5月前言 11.安全规定 3一、机械及液压部分 111.概述 112.主要技术参数 123.主要结构和工作原理 154.操作和使用 325.拆运安装和调整 366.检修及维护保养 447.常见故障原因及处理方法 488.安全保护 529.运输、贮存 52二、电气部分 56 概述 561.电控箱主要技术参数和特征 562. 工作原理 583. 掘进机的运转 614. 安装与检查 635. 维护、修理与故障排除 63EBZ260型掘进机是山西天地煤机装备有限公司最新研制一种重型掘进机，用于煤巷、半煤岩巷或岩巷掘进。

该机多项技术属国内外领先的新技术和创新技术，代表了国内掘进机的发展趋势。

该机经济截割硬度f≤9，适用于各种类型底板，坡度±18°的煤矿采准巷道掘进，也可用于铁路、公路、水力工程等隧道施工。

该机具有以下特点：截割稳定性好，在截割过程中可充分利用自身重量，截割能力强；在国内首次实现了掘进机机载湿式除尘系统，除尘率高，降低了工作面的粉尘污染，改善了井下作业环境；采用集中润滑系统，可对整个回转台及关键部位轴承进行集中、自动润滑；采用鱼脊梁分体式，可扩大刮板机的主动受煤能力，提高装载机构的装煤运煤速度，同时，在转盘外侧加焊了耐磨板，铲板面板增加了可拆卸耐磨板，并采用全程压链，以提高耐磨性，减小运料阻力；显示器采用windows操作系统，具有良好的人机交换功能，并有油温、油位，流量，压力，截割减速器温升等运行状态的数字显示；具有完善的整机工况监测系统。

应用多样化的传感器如电压、电流、功率、压力、温度、瓦斯等对整机进行多点、多参量监测，把整机电气、机械传动、液压系统均纳入到工况监测系统。

电控系统具有数据远程传输功能,可以将掘进机的运行参数和故障记录等数据进行远程传输；采用压力、流量、温度等多种传感器，对掘进机进行实时监测，并提供了丰富的显示界面；采用的新型销轴防转机构，彻底解决以往掘进机因铰接销轴转动引起的各种事故；采用的LED冷光灯、高效喷嘴、截割减速器润滑油外循环冷却系统等新技术有效地提高了本机的可靠性；关键防松螺纹由专业防松公司进行防松处理，操作台、泵站、电控箱等元部件均采取了防震设计。

EBZ260H悬臂式掘进机 使用说明书三 一 重 型 装 备 有 限 公 司二O一O年三月（V1.2）EBZ260H悬臂式掘进机使用说明书目录前言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (7)第1节概述 (8)第2节主要结构与工作原理 (11)第3节技术特性 (22)第二章产品使用操作 (26)第1节安装调整 (27)第2节作业操作 (29)第3节运输与井下安装 (36)第三章产品技术保养 (44)第1节保养维修 (45)第2节注油 (49)第3节操作维护程序 (54)第4节备件储存 (62)第四章故障分析与排除 (63)第五章选配件 (68)附件 SYHZ-00除尘装置承载车使用说明书 (71)前 言尊敬的顾客，首先，我们衷心感谢您选用我公司的EBZ260H悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司汲取国际上掘进机的一流技术，集多项技术专利和创新研制了EBZ260H 悬臂式掘进机，该机适用于煤巷、半煤岩巷以及全岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ260H悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容，如果所需资料在本说明书中未曾提及，请联系三一重装，以获得详细资料。

为了使机器长期保持性能、防止故障及事故的发生，请您务必按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书像工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ260H悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

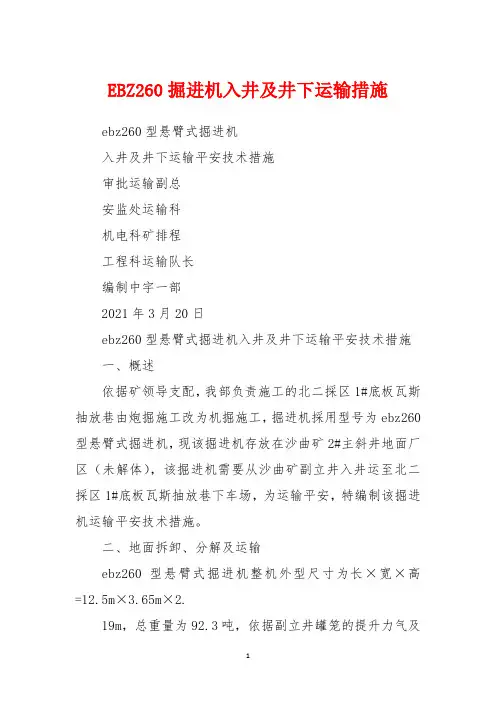

EBZ260掘进机入井及井下运输措施ebz260型悬臂式掘进机入井及井下运输平安技术措施审批运输副总安监处运输科机电科矿排程工程科运输队长编制中宇一部2021年3月20日ebz260型悬臂式掘进机入井及井下运输平安技术措施一、概述依据矿领导支配，我部负责施工的北二採区1#底板瓦斯抽放巷由炮掘施工改为机掘施工，掘进机採用型号为ebz260型悬臂式掘进机，现该掘进机存放在沙曲矿2#主斜井地面厂区（未解体），该掘进机需要从沙曲矿副立井入井运至北二採区1#底板瓦斯抽放巷下车场，为运输平安，特编制该掘进机运输平安技术措施。

二、地面拆卸、分解及运输ebz260型悬臂式掘进机整机外型尺寸为长×宽×高=12.5m×3.65m×2.19m，总重量为92.3吨，依据副立井罐笼的提升力气及规格尺寸的要求，需将该掘进机分解为刬板部、前本体部、行走部、截割部等21个部分，其中，最大的外型尺寸为长×宽×高=4.38m×2.554m×1.89m，最大单件重量约为12.6吨。

该掘进机的地面拆卸、分解、地面运搬及井下安装，主要由我中宇一部负责，厂家技术人员现场指导。

1、掘进机的除错掘进机在进入解体前，我队必需组织电工、维护工、司机等协作机电科专业技术人员、厂家专业人员对掘进机全部作业系统进行试运转，只有电气部、液压系统、截割、装载、运输、行走等各部正常后，方可準备解体。

2、掘进机的解体在厂家专业技术人员的指导下，依据分解图所示的步骤进行有序的拆卸分解，并做好记录。

拆解时必需做到以下几点：（1）、拆卸人员应生疏机器的结构，具体了解各部位联接关係。

（2）、对液压系统及配件部分必需採取防尘措施。

（3）、全部未涂油漆的加工面，特殊是连线面下井前应涂上润滑油脂，拆后形成外露联接面应包扎爱护以防碰坏。

（4）、小零件（销子、垫圈、螺栓、螺母、u形卡等）应与相应的分解部分一起运送。

EBZ260H悬臂式掘进机使用说明书执行标准：Q/SY31 20226.1-2008、MT/T 238.3-2006三一重型装备有限公司地址：沈阳经济技术开发区燕塞湖街31号传 真：024-******** 邮 编：110027电话：024-********2008年6月目录序言 (2)特别提示 (3)安全警示 (4)第一章产品资料 (6)第1节概述 (7)第2节主要结构与工作原理 (9)第3节技术特性 (20)第二章产品使用操作 (24)第1节安装调整 (25)第2节作业操作 (27)第3节运输与井下安装 (34)第三章产品技术保养 (42)第1节保养维修 (43)第2节注油 (47)第3节操作维护程序 (52)第4节备件储存 (58)第四章故障分析与排除 (59)第五章选配件 (62)第六章一流的服务 (65)第七章其他 (69)序言尊敬的顾客，首先，我们衷心感谢您选用我公司的EBZ260H悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司汲取国际上掘进机的一流技术，集多项技术专利和创新研制了EBZ260H悬臂式掘进机，该机适用于煤巷、半煤岩巷以及全岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ260H悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容，如果所需资料在本说明书中未曾提及，请联系三一重装，以获得详细资料。

为了使机器长期保持性能、防止故障及事故的发生，请您务必按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书像工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ260H悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

EBZ260型掘进机使用维护说明书执行标准：MT/T238.3-2006Q/140000TYB119A-2009煤炭科学研究总院山西煤机装备有限公司 企业地址：山西省太原市并州南路108号联系电话：7685012邮政编码：0300062010年4月前言 11.安全规定 3一、机械及液压部分 121.概述 122.主要技术参数 133.主要结构和工作原理 164.操作和使用 335.拆运安装和调整 376.检修及维护保养 457.常见故障原因及处理方法 498.安全保护 539.运输、贮存 53二、电气部分 56 概述 561.电控箱主要技术参数和特征 582. 工作原理 603. 掘进机的运转 624. 安装与检查 655. 维护、修理与故障排除 666. 包装与保管 66EBZ260型掘进机是煤炭科学研究总院山西煤机装备有限公司最新研制一种重型掘进机，用于煤巷、半煤岩巷或岩巷掘进。

该机多项技术属国内外领先的新技术和创新技术，代表了国内掘进机的发展趋势。

该机经济截割硬度f≤9，适用于各种类型底板，坡度±18°的煤矿采准巷道掘进，也可用于铁路、公路、水力工程等隧道施工。

该机具有以下特点：截割稳定性好，在截割过程中可充分利用自身重量，截割能力强；在国内首次实现了掘进机机载湿式除尘系统，除尘率高，降低了工作面的粉尘污染，改善了井下作业环境；采用集中润滑系统，可对各铰接销轴、油缸、整个回转台及关键部位轴承进行集中、自动润滑；采用鱼脊梁分体式，改向链轮前置的高效装运机构，可扩大刮板机的主动受煤能力，提高装载机构的装煤运煤速度，同时，在转盘外侧加焊了耐磨板，铲板面板增加了可拆卸耐磨板，并采用全程压链，以提高耐磨性，减小运料阻力；本机全部动作均可由遥控器来控制，大屏幕显示器采用windows操作系统，具有良好的人机交换功能，截割过程中，截割头可在屏幕上随截割摆动显示位置，并有油温、油位，流量，压力，截割减速器温升等运行状态的数字显示；前后影像监视系统能够将掘进机前后作业现场实际影像传到监视计算机界面，司机可在计算机屏幕上看到实时的现场作业景象，并可以依据实际影像操作掘进机；具有完善的整机工况监测系统。

掘进机操作规程一、一般要求1、司机必须经过培训，熟练掌握掘进机的“结构、性能、基本原理”，做到“会使用、会维护、会保养、会处理一般性故障”。

经考试合格并取得合格证后方可上岗操作。

2、司机负责掘进机的操作及安全设施的维护保养工作。

二、使用前的准备和检查1、正式运行前的检查工作：（1）、必须检查周围安全情况，并且注意巷道环境温度、有害气体浓度等是否符合规定。

（2）、检查各注油点油量是否合适，油质是否清洁。

（3）、检查各电气结合面，螺丝是否齐全、紧固。

（4）、检查各电缆是否吊挂不良或绷的太紧，是否有外部损伤、漏电现象；更要充分注意不要被掘进机压住或卷入履带内。

（5）、检查所有机械，电气系统裸露部份是否都有护罩，是否安全可靠，经以上检查确认安全无误后，方可开机。

（6）截割头截齿、齿座应完好，发现有掉齿或严重磨损不能使用时，必须断开掘进机电气控制回路开关，打开隔离开关，切断掘进机供电电源，并挂停电牌后再进行更换。

（7）装载星轮（耙爪）、链轮要完好。

刮板链垂度应合适，无断裂丢销现象，刮板齐全无损，应拧紧防松螺帽，防止刮板松动。

转载机的胶带和接口无破裂，胶带松紧程度适当。

（8）履带、链轮保持完好，按规定调整好履带的松紧度。

（9）检查紧急停止开关、行走控制及照明能否正常工作。

（10）喷雾装置、冷却系统、照明应良好。

水质、水压、流量应符合规定，喷水管路、喷嘴应畅通。

（11）转载胶带输送机应确保完好，托辊齐全。

（12）以上检查无误后，戴好防尘口罩，通知其它人员撤离机组危险区，作好开机准备。

（13）开机前先进行例行的巡视和开机前的检查工作，确认掘进机两帮、铲板和截割部附近无人的情况下方可执行开机操作。

2、正式运行前的准备工作：（1）、先按按钮使电机微动，以确定其运转方向是否正确。

（2）、开机前先鸣响报警，打开照明灯。

（3）、电机空载运行3分钟后，观察各部声响、温度是否正确，有无卡阻或异常现象。

三、使用时的安全与保护1、当进行顶板支护或检查、更换截齿作业时，可将截割部作为脚踏台利用，但是如果此时由于误操作，而使截割头转动的话，则是非常危险的，为防止误操作造成的危险，应将设在司机席前方的截割电机不能转动的“紧急停止按钮”按下，并逆时针锁紧。

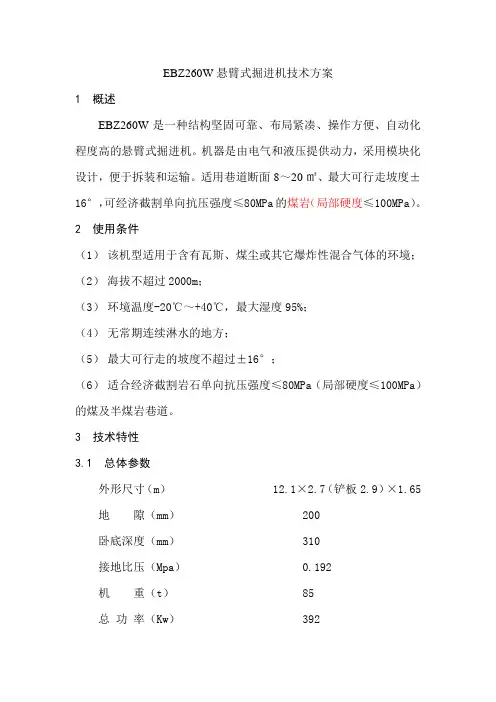

EBZ260W悬臂式掘进机技术方案1 概述EBZ260W是一种结构坚固可靠、布局紧凑、操作方便、自动化程度高的悬臂式掘进机。

机器是由电气和液压提供动力，采用模块化设计，便于拆装和运输。

适用巷道断面8～20㎡、最大可行走坡度±16°，可经济截割单向抗压强度≤80MPa的煤岩（局部硬度≤100MPa）。

2 使用条件（1）该机型适用于含有瓦斯、煤尘或其它爆炸性混合气体的环境；（2）海拔不超过2000m；（3）环境温度-20℃～+40℃，最大湿度95%；（4）无常期连续淋水的地方；（5）最大可行走的坡度不超过±16°；（6）适合经济截割岩石单向抗压强度≤80MPa（局部硬度≤100MPa）的煤及半煤岩巷道。

3 技术特性3.1 总体参数外形尺寸（m） 12.1×2.7（铲板2.9）×1.65 地隙（mm） 200卧底深度（mm） 310接地比压（Mpa） 0.192机重（t） 85总功率（Kw） 392截割岩石硬度≤80MPa（局部硬度≤100MPa）定位可掘巷道断面（㎡）20定位可掘最大高度（m） 3.928定位可掘最大宽度（m） 5.2适应巷道坡度（°）±16供电电压（V） 11403.2 截割机构电机功率（Kw） 260电机速度（r/min） 990截割速度（r/min） 32.85截齿数量（把） 513.3 装载机构装载形式星轮耙抓驱动形式高速马达+减速器铲板宽度（m） 2.9铲板卧底（mm） 250铲板抬高（mm） 350星轮转速（r/min） 303.4 刮板输送机构运输形式边双链刮板驱动形式低速大扭矩液压马达张紧形式液压张紧槽宽（mm） 580龙门高度（mm） 350链条规格（mm） 22×86-C链速（m/s） 0.83.5 行走机构行走形式履带（液压马达分别驱动）张紧形式液压张紧制动形式摩擦离合器行走速度（m/min）0～7接地长度（mm）3500履带板宽度（mm）650履带中心距（mm）19703.6 液压系统泵站功率（Kw）132转速（r/min）1470系统压力（Mpa）25油箱容积（L）1000两联泵排量（mL/r）190＋190系统总流量（L/min）564行走油缸回路功率（Kw）80行走流量（L/min）260装载运输回路功率（Kw）80运输流量（L/min）85装载流量（L/min）1303.7 冷却喷雾系统灭尘方式内喷雾、外喷雾进水压力（Mpa）3～8进水流量（L/min）60过滤精度（μ）200内喷雾压力（Mpa） 3.0内喷雾流量（L/min）30外喷雾压力（Mpa）0.5外喷雾流量（L/min）30外喷雾压缩空气压力（Mpa）0.3～0.6（水压缩空气式气水喷雾）3.8 润滑润滑方式递进式集中润滑润滑脂型号极压锂基2号润滑点数40点操作方式液压手柄操作泵单元数量（个） 6系统压力（Mpa）20油箱容积（Kg） 43.9 电气系统隔爆形式隔爆兼本质安全型供电电压（V）1140V/660V控制回路（V）AC220、AC180、AC127、AC36、AC24 额定电流（A）280额定功率（Hz）50输出分路数 44 可掘断面参数掘进机在同一位置、双履带着地情况下（定位时）的最大可能截割范围是：最大截割宽度5000mm，最大地面以上高度3800mm,地面以下距离250mm。

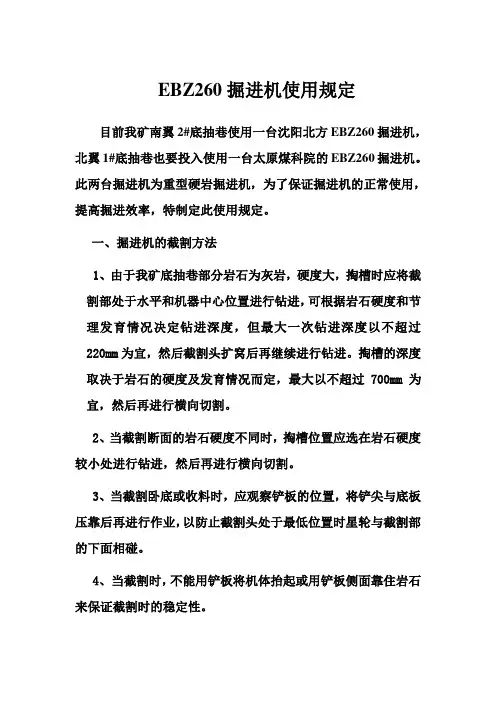

EBZ260掘进机使用规定目前我矿南翼2#底抽巷使用一台沈阳北方EBZ260掘进机，北翼1#底抽巷也要投入使用一台太原煤科院的EBZ260掘进机。

此两台掘进机为重型硬岩掘进机，为了保证掘进机的正常使用，提高掘进效率，特制定此使用规定。

一、掘进机的截割方法1、由于我矿底抽巷部分岩石为灰岩，硬度大，掏槽时应将截割部处于水平和机器中心位置进行钻进，可根据岩石硬度和节理发育情况决定钻进深度，但最大一次钻进深度以不超过220mm为宜，然后截割头扩窝后再继续进行钻进。

掏槽的深度取决于岩石的硬度及发育情况而定，最大以不超过700mm为宜，然后再进行横向切割。

2、当截割断面的岩石硬度不同时，掏槽位置应选在岩石硬度较小处进行钻进，然后再进行横向切割。

3、当截割卧底或收料时，应观察铲板的位置，将铲尖与底板压靠后再进行作业，以防止截割头处于最低位置时星轮与截割部的下面相碰。

4、当截割时，不能用铲板将机体抬起或用铲板侧面靠住岩石来保证截割时的稳定性。

5、在截割硬度大的岩石而发生机器的侧摆脱时，必须打开侧支撑以增加机器的稳定性，但在推动行走手柄前，必须收回侧支撑。

6、正常掘进截割时，由于截齿消耗量大，截割效率低。

要求采用先放松动炮后进行截割。

7、在截割时必须打开外喷雾控制阀，水量不得小于30 L/min,压力不得大于3MPa。

是否打开内喷雾可根据使用情况而定。

二、掘进机的维护和保养1、请使用同一品牌的名牌液压油，并按照说明书的规定及时更换。

2、当油温超过70℃以上时，应停止掘进机工作，对液压系统及冷却水系统进行检查，待油温降低以后再开机工作。

3、严格按照使用说明书的规定，及时加润滑油和润滑脂。

4、截割时要关注截齿是否已损坏，如损坏要及时更换，否则会损坏截齿座。

截割后，要检查截齿是否旋转顺畅，如不顺畅，用铁锤击打，使其旋转顺畅。

5、必须定期检查各部分螺栓是否松动，以免造成机器的损坏。

三、掘进机操作1、各工作人员进入岗位要作到先检查后工作，严格按规程操作，发现问题及时处理。

【最新整理，下载后即可编辑】EBZ260型悬臂式掘进机操作规程总工：安全矿长：生产矿长：机电矿长：安全副总：生产副总：机电副总：调度室：安监处：技术科：机电科：审核：编制：2012年7月9日EBZ260型悬臂式掘进机操作规程EBZ260型悬臂式掘进机适用于大断面煤、半煤岩巷以及岩巷的掘进，该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)6.0m，最大高度5.0m。

可掘任意断面形状的巷道，适应巷道坡度±18°。

该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。

一、一般规定1、当电动机、开关附近20米以内风流中瓦斯浓度超限（瓦斯浓度为1%）时，必须停止运转，撤出人员，切断电源，进行处理。

开启EBZ260型掘进机时，开关附近20米内的瓦斯浓度不得超过0.5%。

2、只有经过培训合格被授权操作的专职司机才能操作本机。

3、操作人员应熟知所有仪表和控制手柄（按钮）的位置和操作方法；4、规程中所说的左和右，是指站在设备尾部面朝向设备前方截割头时的左侧和右侧。

二、开机前的检查：1、首次开机，先点动电机，观测电机转向是否正确；2、巷道周围安全情况、环境温度、有害气体等要符合规定；3、在设备启动、进入工作之前，操作人员应保证机器的工作区域内没有人，并且已进行了启动检查。

4、在设备启动并且移动之前，必须检查声音和灯光报警装置。

5、各部位油量是否充足，油箱油位要高于油箱上的工作油位指示处合适。

6、刮板链、履带链的松紧程度要合适，履带张紧后确保一定的垂度，履带中心的垂度值为50-70mm。

7、机械裸露部分必须要有护罩，护罩必须安全、可靠。

三、运行前的准备：1、油泵启动前，蜂鸣器报警延时3S后无故障正常启动，提醒非工作人员人身安全。

2、空载运行3分钟，观察各运动部件有无卡阻、噪音，急停开关试验一次；3、先启动后续运输系统；四、运行操作EBZ260型掘进机的操作，分液压和电气两个部分。

EBZ260型悬臂式掘进机操作规程EBZ260型悬臂式掘进机操作规程EBZ260型悬臂式掘进机适⽤于⼤断⾯煤、半煤岩巷以及岩巷的掘进，该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最⼤宽度(定位时)6.0m，最⼤⾼度5.0m。

可掘任意断⾯形状的巷道，适应巷道坡度±18°。

该机后配套转载运输设备可采⽤桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。

⼀、⼀般规定1、当电动机、开关附近20⽶以内风流中⽡斯浓度超限（⽡斯浓度为1%）时，必须停⽌运转，撤出⼈员，切断电源，进⾏处理。

开启EBZ260型掘进机时，开关附近20⽶内的⽡斯浓度不得超过0.5%。

2、只有经过培训合格被授权操作的专职司机才能操作本机。

3、操作⼈员应熟知所有仪表和控制⼿柄（按钮）的位置和操作⽅法；4、规程中所说的左和右，是指站在设备尾部⾯朝向设备前⽅截割头时的左侧和右侧。

⼆、开机前的检查：1、⾸次开机，先点动电机，观测电机转向是否正确；2、巷道周围安全情况、环境温度、有害⽓体等要符合规定；3、在设备启动、进⼊⼯作之前，操作⼈员应保证机器的⼯作区域内没有⼈，并且已进⾏了启动检查。

4、在设备启动并且移动之前，必须检查声⾳和灯光报警装置。

5、各部位油量是否充⾜，油箱油位要⾼于油箱上的⼯作油位指⽰处合适。

6、刮板链、履带链的松紧程度要合适，履带张紧后确保⼀定的垂度，履带中⼼的垂度值为50-70mm。

7、机械裸露部分必须要有护罩，护罩必须安全、可靠。

三、运⾏前的准备：1、油泵启动前，蜂鸣器报警延时3S后⽆故障正常启动，提醒⾮⼯作⼈员⼈⾝安全。

2、空载运⾏3分钟，观察各运动部件有⽆卡阻、噪⾳，急停开关试验⼀次；3、先启动后续运输系统；四、运⾏操作EBZ260型掘进机的操作，分液压和电⽓两个部分。

操作⼈员应按照下列所述⽅法操作。

1、掘进系统操作顺序：a、启动顺序：打开供⽔阀→启动排污泵电机→启动油泵电机→启动转载电机→启动输送机→启动装载机→启动截割电机。
