最新小桥涵课程设计

《公路小桥涵设计》课程设计（仅适合于土木本09级）盖板涵设计（适用于单号组）一、设计资料某山岭重丘区二级公路JD8弯道附近需设一道涵洞，通过勘测，涵洞位置为K8+697，测得的断面资料见后面：河沟中心与路中线相交点高程为202.56米，沟床地质：1～2米粘土表层，下为砂岩；路线设计资料为：平曲线半径Ry=280.00米，ls=40米，偏角5203300'''=α,交点桩号K8+160,路线纵坡i=+4.52%，路基宽度为10.00米，路面宽度为7.0米，路拱横坡2%，路肩横坡3%，挖方边坡1∶0.5，填方边坡1∶1.5，路基设计标高为205.25米。

）二、设计任务完成一道1－200×200cm 2石台钢筋混凝土盖板涵设计，包括涵洞的平面图、纵剖面图和洞身横断面图以及有关剖面图；计算工程数量；编写有关说明。

石拱涵设计（适用于双号组）一、设计资料某山岭重丘区二级公路JD6弯道附近需设一道涵洞，通过勘测，涵洞位置为K2+340，测得的断面资料见后面：河沟中心与路中线相交点高程为204.76米，沟床地质：0.5～1米粘土表层，下为页岩；路线设计资料为：平曲线半径Rz=300.00米，ls=45米，偏角5203300'''=α,交点桩号K2+175，路线纵坡i=+4.52%，路基宽度为10.00米，路面宽度为7.0米，路拱横坡2%，路肩横坡3%，挖方边坡1∶0.5，填方边坡1∶1.5，路基设计标高为209.45米。

二、设计任务完成一道1－250×250cm 2 (失跨比f 0/L 0=1/3)石拱涵设计，包括涵洞的平面图、纵剖面图和洞身横断面图以及有关剖面图；计算工程数量；编写有关说明。

设计采用A3图幅（420mm ×297mm ），装订边a=30mm,其余边c=10mm 。

标准图可参照：河北省交通规划设计院《公路小桥涵手册》公路桥涵设计手册—《涵洞》分册断面资料（以组为单位依次选取）：（1） 304.010.08.38.106.18.50)(6.60.107.08.600.108.0250，，，，，地面高（桩号），，，，，--- （2）304.00.504.18.06.06.26.46.0)(1.44.005.144.03.44.20.250.0----，，，，，地面高（桩号），，，，， （3）201.0,6.24.05.822.924.12.0)(5.48.13.622.65.131250-----，，，，地面高（桩号），，，，， （4）201.0,5.24.05.55.02.78.24.42.0)(54.03.57.2106.031250-----，，，，地面高（桩号），，，，， （5）201.0,4.26.00.554.38.15.77.0)(52.022.35.75.151250-----，，，，地面高（桩号），，，，， （6）304.0108.08.38.10.16.18.54.0)(8.62.117.06.62.1108.0250，，，，，地面高（桩号），，，，，---- （7）304.088.032.186.1102)(8.6477.062.188.0250，，，，，地面高（桩号），，，，，---- （8）304.0108.05.35.14.75.02.50.3)(2.61.552.32.45.1108.0250，，，，，地面高（桩号），，，，，---- （9）304.00.50108.08.06.232)(1110634.044.2250----，，，，，地面高（桩号），，，，， （10）304.060720.10.32.32)(5.11962.38.052.2250----，，，，，地面高（桩号），，，，， （11） 304.0108.08.38.25.06.16.50)(3.60.107.05.60128.0250，，，，，地面高（桩号），，，，，--- （12）304.00.504.28.016.26.56.3)(5.46.08.05.12.44.06.44.20.250.0----，，，，，地面高（桩号），，，，， （13）201.0,5.24.082.290.22.18.0)(7.48.15.62.22.75.15.35.1250-----，，，，地面高（桩号），，，，， （14）201.0,8.24.085.178.152.1)(5.54.18.55.286.031250-----，，，，地面高（桩号），，，，， （15）201.0,4.36.05.5568.05.67.1)(2.52.12.22.35.65.155.1250-----，，，，地面高（桩号），，，，， （16）304.0108.08.48.20.26.18.46.0)(8.52.15.17.02.62.188.0250，，，，，地面高（桩号），，，，，---- （17）304.088.04.32.186.162)(8.642.77.05.62.288.0250，，，，，地面高（桩号），，，，，---- （18）304.088.055.02.52.3)(5.64.12.52.34.44.188.0250，，，，地面高（桩号），，，，，---- （19）304.00.58.088.08.16.35.32)(2.22.16464.074.2250----，，，，，地面高（桩号），，，，， （20）304.06.66.052.20.20.32.32.2)(5.32.14.82.62.38.15.52.2250----，，，，，地面高（桩号），，，，，。

桥涵水文课程设计一、教学目标本课程的教学目标是让学生掌握桥涵水文的基本知识、技能和应用方法。

通过本课程的学习，学生应能理解桥涵水文的基本概念、原理和方法，掌握水文测验、水文计算和水文预报的基本技能，并能够运用所学知识解决实际工程问题。

具体来说，知识目标包括：1.掌握桥涵水文的基本概念、原理和方法。

2.了解水文测验、水文计算和水文预报的基本原理和方法。

3.熟悉桥涵工程中水文问题的处理方法和技巧。

技能目标包括：1.能够进行水文测验，包括降雨量、径流量、流速、水位等的观测和计算。

2.能够进行水文计算，包括洪水频率计算、径流系数计算、设计洪水计算等。

3.能够进行水文预报，包括短期洪水预报、长期径流预报等。

情感态度价值观目标包括：1.培养学生的科学精神和创新意识，使其能够积极探求新的知识和方法。

2.培养学生的团队合作意识和能力，使其能够与他人合作完成工程项目。

3.培养学生的社会责任感和职业道德，使其能够考虑到工程对环境和社会的影响，并遵循相关伦理和法律规范。

二、教学内容本课程的教学内容主要包括桥涵水文的基本知识、水文测验、水文计算和水文预报等方面的内容。

具体来说，教学内容的安排如下：1.桥涵水文的基本知识：包括桥涵水文的概念、原理和方法，水文循环的基本过程等。

2.水文测验：包括降雨量、径流量、流速、水位等的观测和计算方法，以及相关仪器的使用和维护。

3.水文计算：包括洪水频率计算、径流系数计算、设计洪水计算等方法，以及相关公式的应用和计算技巧。

4.水文预报：包括短期洪水预报、长期径流预报等方法，以及预报模型的建立和应用。

教材的章节安排如下：1.第一章：桥涵水文的基本知识2.第二章：水文测验3.第三章：水文计算4.第四章：水文预报三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

讲授法将用于传授桥涵水文的基本知识和原理，通过清晰的讲解和示例，帮助学生理解和掌握相关概念和方法。

小桥涵课程设计计算书目录1.设计任务书 ............................................................................................................................ - 1 -1.1.设计时间及地点 (1)1.2.设计时间及地点 (1)1.3.设计资料 (1)1.4.设计任务 (2).. (2)1.5.设计纪律要求 (2)1.6.设计日期 (2)2.设计方案的拟定 .................................................................................................................... - 3 -2.1.选择涵洞类型 (3)2.2.进出水口形式 (3)3.涵洞水文、水力计算 ............................................................................................................ - 4 -3.1.涵洞水文计算 (4)3.2.涵洞水力计算 (5)4.几何设计 ................................................................................................................................ - 6 -4.1.尺寸拟定 (6)4.2.涵洞纵断面上有关尺寸和高程的计算 (6)4.3.涵洞平面图上有关几何尺寸计算 (8)4.4.半洞身和洞口立面图上有关尺寸计算 (9)4.5.局部剖面图的尺寸 (9)5.工程数量计算 ...................................................................................................................... - 12 -5.1.盖板 (12)5.2.涵洞计算 (12)5.3.八字墙计算 (12)5.4.截水墙 (13)5.5.洞口铺砌 (14)5.6.铺底 (14)5.7.铺底层 (14)参考文献........................................................................................................................................... - 15 -河南理工《公路小桥涵勘测设计》课程设计说明书课程名称: 《公路小桥涵勘测设计》题目: 钢筋混凝土盖板涵设计专业: 道路桥梁与渡河工程学生姓名: 那一瞬间学号: .指导教师: .设计教室: 10#B603 .课程设计成绩：指导教师签名：年月1. 设计任务书1.1. 设计时间及地点1、设计时间2012-2013学年第二学期第14周（6月3日~6月7日） 2、设计地点十号教学楼B601、B602、B603 1.2. 设计时间及地点1、设计目的本课程设计通过一个常用、典型的涵洞的设计（包括水文计算、水力计算、涵洞几何设计和结构计算等），让学生将所学到的理论知识与设计方法运用于具体的设计实践中，提高专业设计能力及创造性思维能力，使所学知识能够融会贯通。

桥涵水文学课程设计一、教学目标本课程的教学目标是使学生掌握桥涵水文学的基本概念、原理和方法，能够运用所学知识分析和解决桥涵工程中的水文问题。

具体目标如下：1.掌握桥涵水文学的基本概念和术语；2.理解桥涵工程与水文学的关系；3.掌握水文数据的收集、分析和应用方法；4.了解桥涵工程中水文问题的常见类型和解决方法。

5.能够运用水文学原理分析和解决桥涵工程中的水文问题；6.能够运用相关软件进行水文数据处理和分析；7.能够撰写水文学相关报告和论文。

情感态度价值观目标：1.培养对桥涵水文学的兴趣和热情；2.培养学生的团队合作意识和沟通能力；3.培养学生的创新思维和解决问题的能力。

二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.桥涵水文学基本概念和术语；2.桥涵工程与水文学的关系；3.水文数据的收集、分析和应用方法；4.桥涵工程中水文问题的类型和解决方法；5.水文学相关软件的使用和操作。

具体教学大纲如下：第一周：桥涵水文学基本概念和术语；第二周：桥涵工程与水文学的关系；第三周：水文数据的收集和处理方法；第四周：水文数据分析应用；第五周：桥涵工程中水文问题的解决方法；第六周：水文学相关软件的使用和操作。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解，使学生掌握桥涵水文学的基本概念和原理；2.讨论法：通过小组讨论，培养学生的团队合作意识和沟通能力；3.案例分析法：通过分析实际案例，使学生能够将所学知识应用于解决实际问题；4.实验法：通过实验操作，使学生掌握水文数据的收集和处理方法。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备以下教学资源：1.教材：桥涵水文学；2.参考书：桥涵工程水文学、水文学原理等；3.多媒体资料：相关视频、图片、PPT等；4.实验设备：水文学实验仪器、计算机等。

以上教学资源将丰富学生的学习体验，帮助学生更好地理解和掌握桥涵水文学知识。

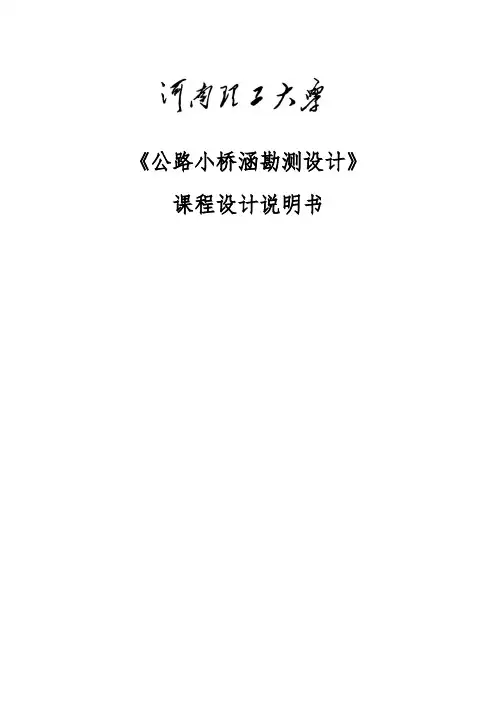

《公路小桥涵勘测设计》课程设计说明书目录1. 设计任务书 ................................................................................................ - 1 -1.1. 设计时间及地点 ................................................................................. - 1 -1.2. 设计目的和要求 ................................................................................. - 1 -1.2.1. 设计目的..................................................................................... - 1 -1.2.2. 设计要求..................................................................................... - 1 -1.3. 设计资料................................................................................................. - 1 -1.4设计任务 (2)1.5评分标准及成绩评定………………………………………......................-.2-1.7. 设计纪律要求......................................................................................... - 2 -2. 设计方案的拟定 ........................................................................................ - 3 -2.1. 选择涵洞类型 ..................................................................................... - 3 -2.2. 进出水口形式 ..................................................................................... - 3 -3. 涵洞水文、水力计算 ................................................................................ - 3 -3.1. 涵洞水文计算 ..................................................................................... - 3 -3.1.1. 洪峰流量计算 (3)3.1.2. 汇流时间计算………………………………………………….-3 -3.1.3. 暴雨递减指数确定……………………………………………...-3 -3.1.4损失参数计算……………………………………………………….-.3-3.2. 涵洞水力计算 ..................................................................................... - 4 -4. 几何设计 .................................................................................................... - 4 -4.1. 尺寸拟定 ............................................................................................. - 4 -4.1.1. 拟定常规尺寸............................................................................. - 4 -4.1.2. 本涵洞经拟定的尺寸................................................................. - 5 -4.2. 涵洞纵断面上有关尺寸和高程的计算 ............................................. - 5 -4.2.1. 洞身部分的高程和尺寸............................................................. - 5 -4.2.2. 涵长计算..................................................................................... - 6 -4.2.3. 进出水口八字翼墙计算尺寸..................................................... - 6 -4.3. 涵洞平面图上有关几何尺寸计算 ..................................................... - 7 -L .................................................................................... - 7 -4.3.1. 净跨径4.3.2. 涵台半剖面和平面图上的有关尺寸......................................... - 7 -4.4. 半洞身和洞口立面图上有关尺寸计算 ............................................. - 7 - 4.5.局部剖面图的尺寸 ............................................................................. - 8 - 4.5.1. 翼墙根部和端部断面背坡0n .................................................... - 8 - 4.5.2. 翼墙墙身根部断面与基础顶面的交线的垂线间夹角 ......... - 8 - 4.5.3. 上下游洞口根部断面总高度 ..................................................... - 8 - 4.5.4. 翼墙墙身根部与端部断面墙顶，顺端墙方向平面投影宽度 . - 9 - 4.5.5. 翼墙洞口正投影长度 ................................................................. - 9 - 4.5.6. 翼墙基础襟边顺洞墙端部断面的平面投影长度1e 和2e ......... - 9 - 4.5.7. 八字翼墙的总张口大小B ......................................................... - 9 - 4.5.8.翼墙基础平面尺寸计算 ............................................................. - 9 -5.工程数量计算 ......................................................................................... .- 10 -5.1 涵洞计算 ........................................................................................... - 10 - 5.2八字墙计算 ........................................................................................- 11 - 5.2.1. 八字墙身 ....................................................................................- 11 - 5.2.1 八字墙基 ....................................................................................- 11 -5.3 洞口铺砌 ........................................................................................... - 12 -5.4铺底 ................................................................................................... - 12 -5.5 工程量表 (12)参考文献 ...................................................................................................... ….. -12 -1.设计任务书1.1.设计时间及地点1、设计时间2013-2014学年第一学期（6月23日~6月30日）2、设计地点松七3141.2.设计目的和要求1.2.1.设计目的本课程设计通过一个常用、典型的涵洞的设计（包括水文计算、水力计算、涵洞几何设计和结构计算等），让学生将所学到的理论知识与设计方法运用于具体的设计实践中，提高专业设计能力及创造性思维能力，使所学知识能够融会贯通。

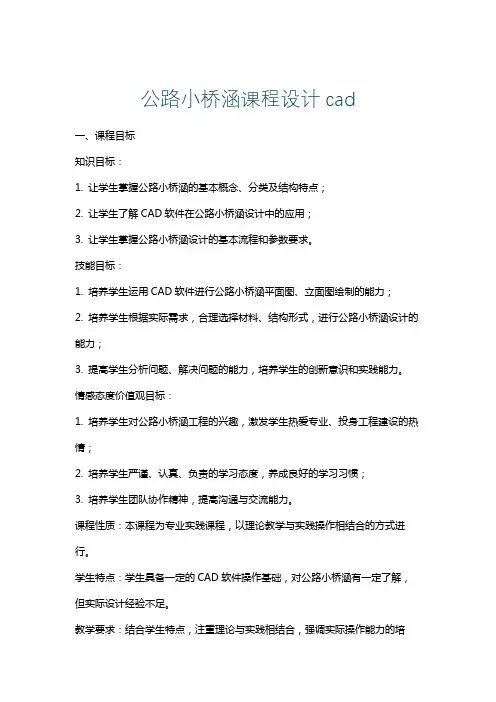

公路小桥涵课程设计cad一、课程目标知识目标：1. 让学生掌握公路小桥涵的基本概念、分类及结构特点；2. 让学生了解CAD软件在公路小桥涵设计中的应用；3. 让学生掌握公路小桥涵设计的基本流程和参数要求。

技能目标：1. 培养学生运用CAD软件进行公路小桥涵平面图、立面图绘制的能力；2. 培养学生根据实际需求，合理选择材料、结构形式，进行公路小桥涵设计的能力；3. 提高学生分析问题、解决问题的能力，培养学生的创新意识和实践能力。

情感态度价值观目标：1. 培养学生对公路小桥涵工程的兴趣，激发学生热爱专业、投身工程建设的热情；2. 培养学生严谨、认真、负责的学习态度，养成良好的学习习惯；3. 培养学生团队协作精神，提高沟通与交流能力。

课程性质：本课程为专业实践课程，以理论教学与实践操作相结合的方式进行。

学生特点：学生具备一定的CAD软件操作基础，对公路小桥涵有一定了解，但实际设计经验不足。

教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，提高学生解决实际工程问题的能力。

将课程目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 公路小桥涵基本概念：介绍小桥涵的定义、作用、分类及结构特点；2. CAD软件在公路小桥涵设计中的应用：讲解CAD软件在小桥涵设计中的优势及功能；3. 公路小桥涵设计流程：分析设计流程的各个阶段，包括前期调研、方案设计、施工图设计等；4. 公路小桥涵设计参数：学习并掌握小桥涵设计的相关参数，如跨径、净空、荷载等；5. CAD软件操作技巧：结合实际案例，教授CAD软件在小桥涵设计中的操作技巧；6. 材料选择与结构形式：介绍小桥涵常用材料、结构形式及选择原则；7. 小桥涵设计实例分析：分析实际工程案例，让学生了解设计过程中的重难点及解决方案；8. 小桥涵设计实践：指导学生运用CAD软件进行小桥涵设计，提高实际操作能力。

教学内容安排和进度：1. 第1-2周：公路小桥涵基本概念、分类及结构特点；2. 第3-4周：CAD软件在公路小桥涵设计中的应用；3. 第5-6周：公路小桥涵设计流程及参数；4. 第7-8周：CAD软件操作技巧及材料选择与结构形式；5. 第9-10周：小桥涵设计实例分析；6. 第11-12周：小桥涵设计实践。

《公路小桥涵勘测设计》公路小桥涵课程设计1. 设计方案的拟定1.1. 选择涵洞类型由设计任务书可知需要在某三级公路上拟建一道交通涵洞，该地区为第 12暴雨分区，由地形图可确定汇水面积为 A 0.85km 2,汇水区表土为黏土，主河沟 平均纵坡I z 2.0%，汇水区内主要为山区水稻田，汇水面积重心与桥涵位置距离为0.56km 。

涵洞类型有石拱涵、石盖板涵、钢筋混凝土盖板涵、钢筋混凝土 圆管涵、钢筋混凝土箱涵、倒虹吸管涵波纹管涵、砖拱涵。

这些涵洞类型中，石 拱涵、石盖板涵、钢筋混凝土圆管涵都只适用于设计流量在10m 3/s 以下的河流，有后面计算可知这些涵洞的泄水能力不能满足本次设计；而倒虹吸管涵是用于灌溉的因此也不符合；而砖拱涵的承载能力很低，因此也不符合本次设计需求。

结 合各类型涵洞特点和设计需求以及达到总造价最低的原则，本次设计需用钢筋混 凝土盖板涵。

1.2. 进出水口形式八字式洞口构造简单，建筑结构美观，施工简单造价较低。

常用于河沟平坦 顺直、无明显沟槽，且沟底与涵底高差变化不大的情况。

结合以上各洞口类型特 点和设计资料，本次设计涵洞进出口形式选用八字式洞口。

2. 涵洞水文、水力计算2.1. 涵洞水文计算本设计采用径流形成法法计算涵洞的设计流量。

2.1.1.确定计算参数 根据公路技术等级确定设计洪水频率P 25 ；依据A 0.85km2，I z 2.0%，查附表求得地貌系数0.09 ;根据汇水面积A 0.85km 2，查表得汇流时间130min；根据土壤黏土，确定吸水类属为"类；由设计洪水频率P W30min 、n 类土、暴雨分区为 2.1.2. 设计洪水量计算(h13.64(m 3/s)比较，取其中较小者。

Q s 0.56 41 0.85 19.52(m 3/s)0.09 (4140.855 1 112, 查表得径流厚度h 41mm 。

Q s由于汇水面积较小，按简化公式计算时偏差较大,用公式Q s 0.56hA( m 3/ s)计算故取Q s 13.64(m 3/s)2.2.涵洞水力计算Q 假设涵洞净空高度: h d2.5m ；进水口和壅水降落系数: 0.87；进口涵洞净空高度: 0.5m；则涵前水深: h d2^2.3m；0.87盖板涵的涵洞净宽: Q s31.575H 至钢筋混凝土盖板涵泄水能力及水力计算表确定所选跨径： L 3.00m;净跨径： L 。

《公路小桥涵设计》课程教学改革方案本课程是中等职业学校道路桥梁专业的一门主干专业课程。

其主要任务是学习常见的公路小桥涵设计与构造，其中包括小桥涵勘测、小桥构造、涵洞构造、小桥涵设计等。

还学习常用的小桥涵流量与孔径计算、小桥涵工程数量计算；培养学生拥有小桥涵设计理论知识的基本能力；同时培养学生认真负责、严谨细致的工作作风。

为提高学生全面素质形成综合职业能力和为继续专业课程的学习打下基础。

并注意渗透思想教育教学，加强学生的职业道德教育。

一、课程改革的目标1．知识目标①能够描述小桥涵的组成和分类；②能够描述常用的公路小桥及涵洞的形式与构造；③运用《公路桥涵设计通用规范》、《公路圬工桥涵设计规范》、《公路钢筋混凝土及预应力混凝土桥涵设计规范》、《公路桥涵地基与基础设计规范》④通过运用《公路桥涵设计通用规范》能进行简单小桥及涵洞设计。

2．能力目标①应用《公路桥涵施工技术规范》和桥梁施工手册资料，按程序进行小桥涵设计；②进行流量、孔径及工程量计算；③按照《公路桥涵施工技术规范》中要求的工程施工质量标准，参与工程质量检验；④描述桥涵工程中的新结构、新方法、新工艺。

3．长远目标培养学生对工作认真负责、一丝不苟的工作态度；能在工地对简单的排水构造物做基本的设计，能设计出工地上简单的涵洞及过水横沟，对学生日后能成为一名独立合格的施工员有重要作用。

二、课程改革（开发）参与主体一是学校应高度重视该专业的建设，加大对道桥专业各方面的投资，道桥教研组应该根据我校学生的实际情况，制定该门课程的实用计划。

二是学校与企业建立合作伙伴关系，根据企业对人才的需求“量身订制”培养计划和课程教学内容。

三是建立有行业和企业管理者、技术专家参加的专业指导委员会，让行业、企业的专家直接参与制定专业培养目标和课程教学计划，确定课程教学内容和评估标准，以及参与课程建设的全过程，发挥校外行业和企业专家在专业开发和建设中的作用。

三、课程改革内容1.在学习本课程时，需进行参观教学、大作业和设计，加深对所学知识的了解、掌握，突出学以致用。

小桥涵课程设计难不难一、教学目标本课程的教学目标是使学生掌握小桥涵的设计原理和流程，培养学生运用力学知识解决实际工程问题的能力。

具体目标如下：1.知识目标：–掌握小桥涵的分类、结构组成及设计原理。

–了解小桥涵设计的相关规范和标准。

–熟悉桥梁工程中的力学知识，并能应用于小桥涵的设计计算。

2.技能目标：–能够独立完成小桥涵的设计计算和图纸绘制。

–学会使用相关设计软件进行小桥涵的设计。

–具备分析并解决实际工程问题的能力。

3.情感态度价值观目标：–培养学生对桥梁工程事业的热爱，提高学生的职业素养。

–培养学生团队合作精神，提高学生的沟通与协作能力。

–培养学生关注社会、关爱环境的责任心。

二、教学内容本课程的教学内容主要包括小桥涵的分类、结构组成、设计原理、设计规范以及桥梁工程中的力学知识。

具体安排如下：1.小桥涵的分类及结构组成：介绍不同类型的小桥涵及其结构组成，如梁桥、拱桥、涵洞等。

2.小桥涵设计原理：讲解小桥涵设计的基本原理，包括荷载、结构分析、材料选择等。

3.小桥涵设计规范：介绍我国相关规范和标准，如《城市桥梁设计规范》、《公路桥梁设计规范》等。

4.桥梁工程中的力学知识：讲解桥梁工程中的力学原理，如力学平衡、应力分析、变形计算等。

5.案例分析：分析实际工程案例，让学生学会运用所学知识解决实际问题。

三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性。

具体方法如下：1.讲授法：讲解基本概念、设计原理和规范，让学生掌握基础知识。

2.案例分析法：分析实际工程案例，培养学生解决实际问题的能力。

3.讨论法：学生分组讨论，提高学生的思考和沟通能力。

4.实验法：安排现场实习或实验室实验，让学生亲身参与，提高实践能力。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。

具体资源如下：1.教材：选用权威、实用的教材，如《桥梁工程》、《小桥涵设计》等。

2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。

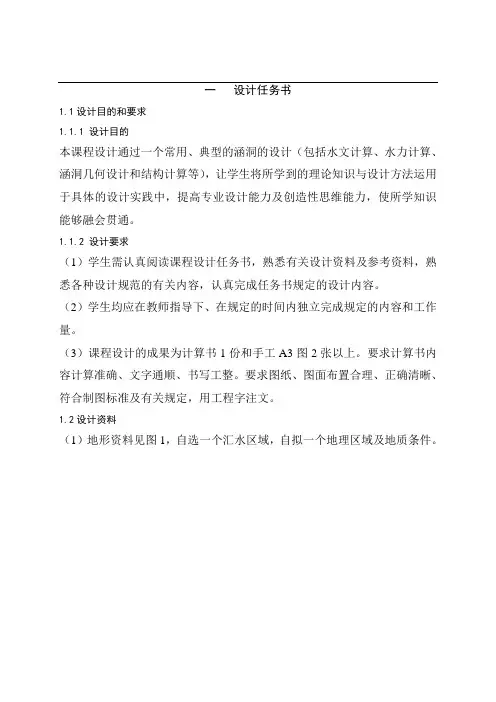

一设计任务书1.1设计目的和要求1.1.1 设计目的本课程设计通过一个常用、典型的涵洞的设计（包括水文计算、水力计算、涵洞几何设计和结构计算等），让学生将所学到的理论知识与设计方法运用于具体的设计实践中，提高专业设计能力及创造性思维能力，使所学知识能够融会贯通。

1.1.2 设计要求（1）学生需认真阅读课程设计任务书，熟悉有关设计资料及参考资料，熟悉各种设计规范的有关内容，认真完成任务书规定的设计内容。

（2）学生均应在教师指导下、在规定的时间内独立完成规定的内容和工作量。

（3）课程设计的成果为计算书1份和手工A3图2张以上。

要求计算书内容计算准确、文字通顺、书写工整。

要求图纸、图面布置合理、正确清晰、符合制图标准及有关规定，用工程字注文。

1.2设计资料（1）地形资料见图1，自选一个汇水区域，自拟一个地理区域及地质条件。

图1 选定汇水区地形图（2）设计荷载：根据道路等级选用。

按《公路桥涵设计通用规范》（JTG-2004）4..3.1条和4.3.2条规定，本题计算采用车辆荷载，公路-Ⅰ级和公路-Ⅱ级采用相同的车辆荷载标准，填料厚度大于或等于0.5m的涵洞不计冲击力。

按《公路桥涵设计通用规范》（JTG-2004）4..3.5条规定计算荷载分布宽度。

（3）设计洪水频率及最大冰冻深度：设计洪水频率根据等级选用，最大冰冻深度：1.0 米。

（4）地震烈度8度。

1.3设计任务进行水文计算确定设计流量，完成一道石台钢筋混凝土盖板桥（涵）设计、钢筋混凝土圆管涵、金属波纹管管涵、石拱（桥）涵或箱涵，应进行结构分析和方案比选，选择最佳方案进行设计。

本课程设计要求每位学生根据所给定的设计资料，独立完成一道涵洞，进出口形式（八字墙、锥坡）自定，图幅采用三号图，全套设计成果主要内容有：①涵洞布置图（三视图）；②结构配筋图及细部构造图；③进出口结构尺寸；④工程数量表；⑤设计计算说明书。

二设计方案拟定2.1选择涵洞类型有设计任务书可拟定某等级公路上拟建一道交通涵洞，涵洞类型有石拱涵、石盖板涵、钢筋混凝土盖板涵、钢筋混凝土圆管涵、钢筋混凝土箱涵、倒虹吸管涵波纹管涵、砖拱涵。

桥涵水文课程设计表一、教学目标本节课的教学目标是让学生掌握桥涵水文的基本知识，包括水文学的基本概念、水文过程、水文要素的观测和计算方法等。

学生应该能够运用所学知识分析和解决实际问题。

此外，学生还应该培养对水文学的兴趣和好奇心，提高观察和实验能力。

具体的学习目标包括：1.知识目标：•理解水文学的基本概念和水文过程。

•掌握水文要素的观测和计算方法。

•了解桥涵工程中水文学的应用。

2.技能目标：•能够使用水文观测设备进行实地观测。

•能够进行水文计算和数据分析。

•能够运用水文学知识分析和解决实际问题。

3.情感态度价值观目标：•培养对水文学的兴趣和好奇心。

•提高观察和实验能力，培养科学精神。

•增强环保意识，了解水文对桥涵工程的重要性。

二、教学内容本节课的教学内容主要包括水文学的基本概念、水文过程、水文要素的观测和计算方法，以及桥涵工程中水文学的应用。

具体的教学大纲如下：1.引言：介绍水文学的定义和研究对象。

2.水文过程：讲解降水的形成、地表径流的产生和地下水的流动过程。

3.水文要素的观测和计算：介绍水位、流量、泥沙等水文要素的观测方法和计算公式。

4.桥涵工程中的水文学应用：讲解桥涵工程中水文学的知识，如洪水分析、防洪设计等。

三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：教师通过讲解和演示，系统地传授水文学的基本知识和原理。

2.讨论法：学生分组讨论水文学问题，培养学生的思考和表达能力。

3.案例分析法：分析桥涵工程中的实际案例，让学生了解水文学在工程中的应用。

4.实验法：学生进行水文学实验，观察和记录水文现象，提高实验操作和观测能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威的水文学教材，为学生提供系统的理论知识。

2.参考书：提供相关的参考书籍，拓展学生的知识面。

桥涵课程设计说明书一、课程目标知识目标：1. 学生能理解桥涵的基本概念，掌握桥涵的分类、结构及功能；2. 学生能了解桥涵建设中的力学原理，如受力分析、支撑体系等；3. 学生能掌握桥涵施工过程中的关键步骤和注意事项。

技能目标：1. 学生能运用所学的桥涵知识，分析并解决实际工程问题；2. 学生能通过团队合作，设计并制作桥涵模型，提高动手实践能力；3. 学生能运用信息技术，收集、整理和分析桥涵建设的相关资料。

情感态度价值观目标：1. 学生对桥涵工程产生兴趣，培养热爱科学、探索未知的情感；2. 学生在桥涵设计过程中，学会尊重团队成员，培养合作精神；3. 学生通过了解桥涵在我国基础设施建设中的重要作用，增强国家自豪感和社会责任感。

课程性质：本课程为桥涵工程知识普及课程，结合学生特点和教学要求，注重理论与实践相结合，培养学生的动手实践能力和创新能力。

学生特点：六年级学生具备一定的逻辑思维能力和动手实践能力，对新鲜事物充满好奇，喜欢探索和挑战。

教学要求：教师需运用生动形象的语言，结合实际案例，激发学生的学习兴趣；注重培养学生的团队合作能力和实践操作能力，提高学生的综合素质。

通过本课程的学习，使学生达到预期学习成果，为后续相关课程打下坚实基础。

二、教学内容本课程教学内容主要包括以下几部分：1. 桥涵基本概念：介绍桥涵的定义、分类、结构及功能，对应教材第一章内容。

2. 桥涵力学原理：讲解桥涵建设中的力学原理，如受力分析、支撑体系等，对应教材第二章内容。

3. 桥涵施工技术：介绍桥涵施工过程中的关键步骤、方法及注意事项，对应教材第三章内容。

4. 桥涵设计与制作：指导学生运用所学知识，进行桥涵模型设计与制作，培养动手实践能力，对应教材第四章内容。

5. 桥涵案例分析：分析实际桥涵工程案例，让学生了解桥涵在实际建设中的应用，对应教材第五章内容。

教学进度安排如下：第一周：桥涵基本概念及分类第二周：桥涵结构及功能第三周：桥涵力学原理第四周：桥涵施工技术第五周：桥涵设计与制作（团队合作）第六周：桥涵案例分析及总结教学内容注重科学性和系统性，结合教材章节安排，循序渐进地引导学生掌握桥涵相关知识。

桥涵水文桥渡课程设计一、教学目标本课程的教学目标是让学生掌握桥涵水文桥渡的基本知识，培养学生运用所学知识分析和解决实际问题的能力。

具体目标如下：1.知识目标：（1）了解桥涵水文的定义、作用和基本原理；（2）掌握桥梁和涵洞的水文计算方法；（3）熟悉桥渡的设计标准和原则；（4）了解我国桥涵水文桥渡的发展历程和现状。

2.技能目标：（1）能够运用桥涵水文桥渡的基本原理进行简单的水文计算；（2）具备桥渡设计的基本能力；（3）学会分析实际工程中的桥涵水文问题，并提出合理的解决措施。

3.情感态度价值观目标：（1）培养学生对桥涵水文桥渡学科的兴趣和热情；（2）增强学生的工程责任感和职业道德；（3）培养学生团结协作、勇于创新的精神。

二、教学内容本课程的教学内容主要包括桥涵水文桥渡的基本原理、水文计算方法、桥渡设计标准和原则、工程案例分析等。

具体安排如下：1.桥涵水文的基本概念和作用；2.桥梁和涵洞的水文计算方法；3.桥渡的设计标准和原则；4.我国桥涵水文桥渡的发展历程和现状；5.实际工程案例分析。

三、教学方法为实现教学目标，本课程将采用以下教学方法：1.讲授法：用于传授桥涵水文桥渡的基本原理、概念和方法；2.案例分析法：通过分析实际工程案例，使学生更好地理解桥涵水文桥渡的应用；3.实验法：安排一定的实验课时，让学生动手操作，提高实际操作能力；4.讨论法：学生分组讨论，培养学生的团队合作精神和解决问题的能力。

四、教学资源为实现教学目标，我们将准备以下教学资源：1.教材：选用权威、实用的桥涵水文桥渡教材；2.参考书：提供相关的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的PPT，直观地展示桥涵水文桥渡的原理和实例；4.实验设备：保证实验课的顺利进行，提高学生的实践能力。

五、教学评估本课程的教学评估将采用多元化、全过程的方式，以全面、客观、公正地评价学生的学习成果。

评估方式包括：1.平时表现：通过课堂参与、提问、回答问题等方式，评价学生的学习态度和积极性；2.作业：布置适量的作业，检查学生对知识的掌握和应用能力；3.考试成绩：设置期中、期末考试，以考核学生对课程知识的掌握程度；4.案例分析报告：要求学生撰写案例分析报告，培养学生的分析问题和解决问题的能力；5.团队项目：学生分组进行团队项目，评价学生的团队合作精神和综合运用知识的能力。

小桥涵勘测设计教学大纲小桥涵勘测设计教学大纲随着城市化的进程，桥梁和涵洞作为城市交通基础设施的重要组成部分，承担着交通运输的重要任务。

因此，小桥涵勘测设计成为土木工程专业中一门重要的课程。

本文将探讨小桥涵勘测设计教学大纲的内容和结构，以及其在培养学生综合能力方面的作用。

一、课程目标小桥涵勘测设计课程的目标是培养学生掌握小桥涵的勘测设计原理和方法，具备设计小桥涵的能力。

通过该课程的学习，学生应能够独立完成小桥涵的勘测设计工作，并能够应用所学知识解决实际问题。

二、课程内容1. 勘测基础知识：包括测量原理、测量仪器的使用和误差分析等内容。

学生需要掌握基本的勘测知识，以确保测量数据的准确性。

2. 桥梁基础知识：学生需要了解桥梁的基本结构和材料，以及桥梁设计的相关规范和标准。

这将为后续的涵洞设计提供基础。

3. 涵洞设计：包括涵洞的类型、布置和尺寸等内容。

学生需要学习如何选择合适的涵洞类型，并根据实际情况确定涵洞的尺寸和布置。

4. 桥梁勘测设计：学生需要学习桥梁的勘测方法和设计原理，包括桥梁的平面布置、纵断面和横断面等内容。

他们需要了解如何进行桥梁的勘测和设计计算。

5. 桥梁施工与监测：学生需要了解桥梁的施工过程和监测方法，以及如何进行桥梁的维护和修复。

三、教学方法1. 理论讲授：通过课堂讲授，向学生介绍勘测设计的基本原理和方法。

教师可以使用案例分析和实例演示等方式，帮助学生理解和掌握知识。

2. 实践操作：学生需要参与实际的勘测设计工作，例如进行桥梁的勘测和设计计算。

这将帮助他们将理论知识应用到实际工作中。

3. 团队合作：学生可以组成小组，共同完成勘测设计项目。

通过合作，他们可以互相学习和交流，提高解决问题的能力。

4. 实地考察：学生需要进行实地考察，了解实际工程项目的情况。

这将帮助他们更好地理解勘测设计的实际应用。

四、评价方式1. 课堂表现：学生在课堂上的参与度和表现将被评价，包括提问、回答问题和与他人的交流等。

桥涵工程课程设计画图一、教学目标本课程的教学目标是使学生掌握桥涵工程的基本知识、工程设计原理和绘图技巧。

通过本课程的学习，学生将能够：1.描述桥涵工程的基本概念、类型和功能。

2.解释桥涵工程的设计原理和施工技术。

3.运用专业软件进行桥涵工程的绘图和设计。

4.分析并解决实际工程中的桥涵设计问题。

二、教学内容本课程的教学内容主要包括以下几个部分：1.桥涵工程基本概念：介绍桥涵工程的定义、分类和功能，使学生了解桥涵工程在交通运输中的重要性。

2.桥涵工程设计原理：讲解桥涵工程的设计流程、设计方法和设计原则，让学生掌握桥涵工程设计的基本理论。

3.桥涵工程绘图技巧：教授如何使用专业软件（如AutoCAD）进行桥涵工程的绘图，培养学生的绘图能力。

4.案例分析：分析实际工程中的桥涵设计案例，使学生能够将理论知识运用到实际工作中。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：教师讲解桥涵工程的基本概念、设计原理和绘图技巧，引导学生掌握课程基础知识。

2.案例分析法：分析实际工程案例，让学生了解桥涵工程设计的具体操作过程，提高学生的实践能力。

3.实验法：安排学生进行桥涵工程绘图实验，培养学生的实际操作能力。

4.讨论法：学生进行小组讨论，分享学习心得，互相促进，提高学生的综合素质。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的桥涵工程教材，为学生提供系统的理论知识。

2.参考书：提供相关的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作精美的课件、视频等多媒体资料，提高学生的学习兴趣。

4.实验设备：配置桥涵工程绘图所需的计算机、软件及绘图设备，确保学生能够进行实际操作。

五、教学评估本课程的评估方式将包括以下几个方面，以全面、客观地评价学生的学习成果：1.平时表现：评估学生在课堂上的参与度、提问回答和小组讨论的表现，以考察学生的学习态度和积极性。

小桥涵课程设计答辩一、教学目标本课程的教学目标是使学生掌握小桥涵的基本概念、设计和施工方法。

具体包括：1.知识目标：学生能够理解小桥涵的定义、分类和功能，掌握小桥涵设计的基本原则和方法，了解小桥涵施工的工艺和流程。

2.技能目标：学生能够运用所学知识进行小桥涵的设计和计算，能够阅读和理解小桥涵的设计图纸，具备小桥涵施工的基本技能。

3.情感态度价值观目标：学生能够认识到小桥涵在交通工程中的重要性，培养对小桥涵设计和施工的兴趣和热情，增强工程责任感和职业道德。

二、教学内容本课程的教学内容主要包括小桥涵的基本概念、分类和功能，小桥涵设计的基本原则和方法，小桥涵施工的工艺和流程。

具体包括：1.小桥涵的基本概念：介绍小桥涵的定义、特点和应用范围。

2.小桥涵的分类和功能：介绍小桥涵的分类及其功能和适用条件。

3.小桥涵设计的基本原则和方法：介绍小桥涵设计的基本原则，包括安全性、经济性、适用性和美观性，以及小桥涵设计的方法和步骤。

4.小桥涵施工的工艺和流程：介绍小桥涵施工的工艺和流程，包括基础施工、主体结构施工、桥面施工和附属设施施工等。

三、教学方法本课程的教学方法包括讲授法、案例分析法和实验法。

具体包括：1.讲授法：通过教师的讲解，使学生掌握小桥涵的基本概念、分类和功能，小桥涵设计的基本原则和方法，小桥涵施工的工艺和流程。

2.案例分析法：通过分析典型的小桥涵设计案例，使学生掌握小桥涵设计的方法和步骤，提高学生的小桥涵设计能力。

3.实验法：通过实验，使学生掌握小桥涵施工的工艺和流程，提高学生的动手能力和实践能力。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。

具体包括：1.教材：选用权威、实用的教材，如《小桥涵设计施工手册》等。

2.参考书：推荐学生阅读相关的参考书，如《桥梁工程》、《道路工程》等。

3.多媒体资料：制作精美的PPT、视频等多媒体资料，帮助学生更好地理解和掌握小桥涵的相关知识。

4.实验设备：准备齐全的实验设备，如桥梁模型、施工工具等，为学生提供实践操作的机会。
