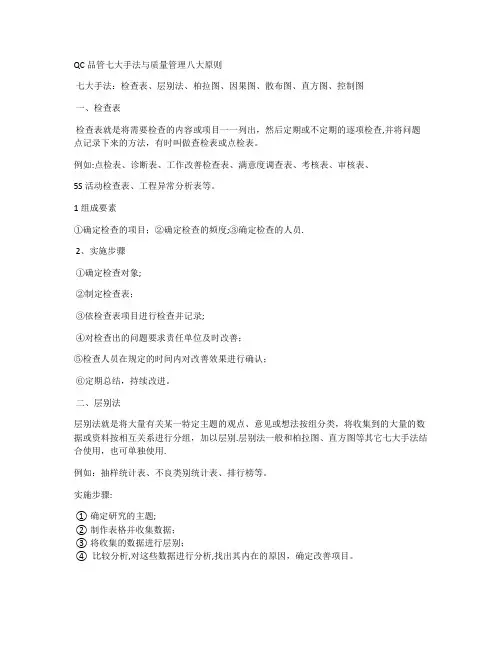

QC品管七大手法与质量管理八大原则七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查,并将问题点记录下来的方法，有时叫做查检表或点检表。
例如:点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S活动检查表、工程异常分析表等。
1组成要素①确定检查的项目；②确定检查的频度;③确定检查的人员.2、实施步骤①确定检查对象;②制定检查表；③依检查表项目进行检查并记录;④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别.层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用.例如：抽样统计表、不良类别统计表、排行榜等。
实施步骤:①确定研究的主题;②制作表格并收集数据；③将收集的数据进行层别；④比较分析,对这些数据进行分析,找出其内在的原因，确定改善项目。
三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图,又因为柏拉图的排序识从大到小，故又称为排列图。
1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等;C交货期：存货短缺、付款违约、交货期拖延等；D安全:发生事故、出现差错等.2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A操作者：班次、组别、年龄、经验、熟练情况等;B机器:设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等.2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。
品管七大手法八大原则
品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S活动检查表、工程异常分析表等。
1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。
例如：抽样统计表、不良类别统计表、排行榜等。
实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。
三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。
2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。
品管七大手法完整
总结词：品管七大手法是一系列用于品质管理的统计方法和工具，旨在解决品质问题，提高产品和服务的质量。这些手法具 有科学性和实用性，对于企业来说具有重要的意义。品管七大手法的发展历程表明了其不断改进和完善的历程，也证明了其 在品质管理领域的重要地位。
02
七大手法详解
流程分析图
总结词
通过流程图展示工作流程和步骤，帮助分析流程中的问题。
详细描述
控制图是一种用于过程控制和监控的工具。 通过将实际数据绘制在图表上并与控制限进 行比较，可以及时发现异常值并采取相应的 措施进行调整和控制。控制图可以帮助保持 过程的稳定性和可靠性，提高生产效率和产
品质量。
03
七大手法应用场景
流程分析图应用场景
总结词
流程分析图用于描述一个过程或系统的运作流程，帮助企业了解整个流程的运作情况， 找出潜在的问题和改进点。
目的与意义
• 品管七大手法的目的是通过科学的方 法，对品质管理中的数据进行收集、 整理、分析和解释，以解决品质问题， 提高产品和服务的质量。这些手法有 助于企业识别和解决生产过程中的问 题，降低不良率，提高生产效率和客 户满意度。
发展历程
品管七大手法的发展历程可以追溯到20世纪50年代的日本。当时，日本企业面临着一系列品质管理方面的问题，为了解决这 些问题，一些质量管理专家和学者开始研究并开发新的品质管理工具和方法。经过多年的实践和改进，品管七大手法逐渐形 成并被广泛应用。随着全球化的推进，这些手法也被引入到其他国家和地区，成为品质管理领域的重要工具。
品管七大手法
目录
• 定义与概述 • 七大手法详解 • 七大手法应用场景 • 七大手法实施步骤 • 七大手法实施注意事项
01
定义与概述
定义
02
七大手法详解
流程分析图
总结词
通过流程图展示工作流程和步骤，帮助分析流程中的问题。
详细描述
控制图是一种用于过程控制和监控的工具。 通过将实际数据绘制在图表上并与控制限进 行比较，可以及时发现异常值并采取相应的 措施进行调整和控制。控制图可以帮助保持 过程的稳定性和可靠性，提高生产效率和产
品质量。
03
七大手法应用场景
流程分析图应用场景
总结词
流程分析图用于描述一个过程或系统的运作流程，帮助企业了解整个流程的运作情况， 找出潜在的问题和改进点。
目的与意义
• 品管七大手法的目的是通过科学的方 法，对品质管理中的数据进行收集、 整理、分析和解释，以解决品质问题， 提高产品和服务的质量。这些手法有 助于企业识别和解决生产过程中的问 题，降低不良率，提高生产效率和客 户满意度。
发展历程
品管七大手法的发展历程可以追溯到20世纪50年代的日本。当时，日本企业面临着一系列品质管理方面的问题，为了解决这 些问题，一些质量管理专家和学者开始研究并开发新的品质管理工具和方法。经过多年的实践和改进，品管七大手法逐渐形 成并被广泛应用。随着全球化的推进，这些手法也被引入到其他国家和地区，成为品质管理领域的重要工具。
品管七大手法
目录
• 定义与概述 • 七大手法详解 • 七大手法应用场景 • 七大手法实施步骤 • 七大手法实施注意事项
01
定义与概述
定义
品质管理7大手法
❖计算各组之极差R(最大值-最小值=R)。
❖计算总平均X
❖计算极差的平均R
❖计算控制界限
❖X控制图:中心线(CL)= X
❖控制上限(UCL)=X A2R ❖控制下限(LCL)= X A2R ❖R控制图:中心线(CL)= R
❖控制上限(UCL)=D4 R
❖控制下限(LCL)= D 3 R
19
第二章 品管新七大手法概述
15
第一章 品管七大手法简介
直方图示例
与要求相比偏高
SL=130 20
15
10
Sμ=160
与要求相比偏低
正常
5
120.5 124.5 128.5 132.5 136.5 140.5 144.5 148.5
过程波动小
过程波动大
规范
16
第一章 品管七大手法简介
七、控制图
❖控制图是用于分析和控制过程质量的一种方法。 ❖控制图是一种带有控制界限的反映过程质量的记 录图形，图的纵轴代表产品质量特性值(或由质量 特性值获得的某种统计量)；横轴代表按时间顺序 (自左至右)抽取的各个样本号；图内有中心线(记 为CL)、上控制界限(记为UCL)和下控制界限(记为
废 品
数4000
3000
2000
1000 0
欠铸 冷隔 小砂眼 粘砂 其他
100 累 90 计 80 频 70 率
60 50 40 30 20 10 0
7
第一章 品管七大手法简介
三、散布图 ❖研究成对出现的不同变量之间相关关系的 坐标图。 ❖注意几点：
▪收集足够的数据，至少30对； ▪横坐标表示数据（原因），纵坐标表示因变量 （结果）； ▪正确判断变量之间的关系模式； ▪因果图的后续工作，提供直观的相关性验证；
品管七大手法培训
二. 排列图
品管七大手法培训
第21页
月費用支出分析（排列图）
二. 排列图
4.案例分析
品管七大手法培训
第22页
对观察到现象或所搜集数据，按照它们共同特征加 以分类、统计一个分析方法。即为了区分各种不一样原 因（部门、人员、工作方法、设备、地点等）对结果影 响，而以个别原因为主，分别统计分析一个方法。是一 种轻易观察，有效掌握事实最有效、最简单方法。
3.确认改进效果（改进前、后之比较）：
作为降低不良依据：想降低不良率，先绘柏拉图看看. 真正影响不良 大原因只2～3项而已，只要对2～3项主要原因把握住，整个不良原因 就减掉大半了。
2. 决定改进目标，找出问题点： 柏拉图分析并不限于“不合规格”不良，任何工厂问题都可应用柏 拉图分析，比如： （1）修理件数、费用、时间。 （2）客诉件数、处理时间及费用。 （3）不良品数及所损失金额。
破损
1
1
1
2
1
6
反向
1
0
1
1
1
4
其它
1
2
3
2
1
9
Total
29
21
19
16
15
100
二. 排列图
3.做法与步骤:
品管七大手法培训
第17页
不良项目
不良拥有率
累计不良率
短路
41.5%
41.5%
空焊
27.0%
68.5%
撞件
12.5%
81.0%
破损
6.0%
87.0%
反向
4.0%
91.0%
其它
9.0%
100.0%
一. 鱼骨图
品管七大手法培训
第21页
月費用支出分析（排列图）
二. 排列图
4.案例分析
品管七大手法培训
第22页
对观察到现象或所搜集数据，按照它们共同特征加 以分类、统计一个分析方法。即为了区分各种不一样原 因（部门、人员、工作方法、设备、地点等）对结果影 响，而以个别原因为主，分别统计分析一个方法。是一 种轻易观察，有效掌握事实最有效、最简单方法。
3.确认改进效果（改进前、后之比较）：
作为降低不良依据：想降低不良率，先绘柏拉图看看. 真正影响不良 大原因只2～3项而已，只要对2～3项主要原因把握住，整个不良原因 就减掉大半了。
2. 决定改进目标，找出问题点： 柏拉图分析并不限于“不合规格”不良，任何工厂问题都可应用柏 拉图分析，比如： （1）修理件数、费用、时间。 （2）客诉件数、处理时间及费用。 （3）不良品数及所损失金额。
破损
1
1
1
2
1
6
反向
1
0
1
1
1
4
其它
1
2
3
2
1
9
Total
29
21
19
16
15
100
二. 排列图
3.做法与步骤:
品管七大手法培训
第17页
不良项目
不良拥有率
累计不良率
短路
41.5%
41.5%
空焊
27.0%
68.5%
撞件
12.5%
81.0%
破损
6.0%
87.0%
反向
4.0%
91.0%
其它
9.0%
100.0%
一. 鱼骨图
质量管理QC品管七大手法
品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。
1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。
例如：抽样统计表、不良类别统计表、排行榜等。
实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。
三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。
2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。
2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。
品质管理7大手法
品质管理7大手法

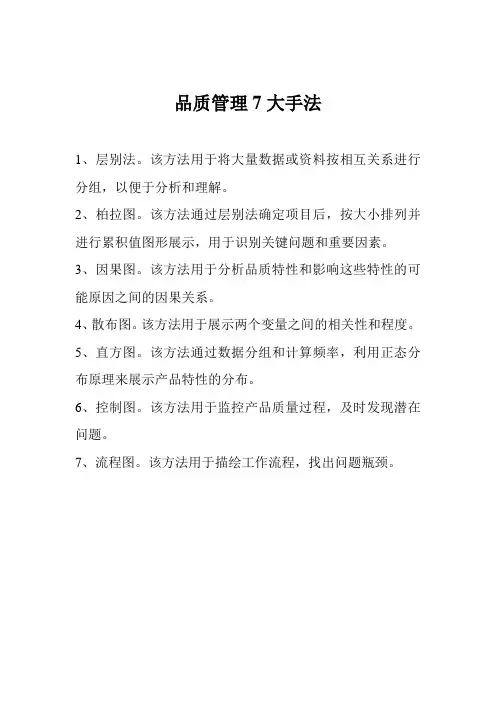

1、层别法。
该方法用于将大量数据或资料按相互关系进行分组，以便于分析和理解。
2、柏拉图。
该方法通过层别法确定项目后，按大小排列并进行累积值图形展示，用于识别关键问题和重要因素。
3、因果图。
该方法用于分析品质特性和影响这些特性的可能原因之间的因果关系。
4、散布图。
该方法用于展示两个变量之间的相关性和程度。
5、直方图。
该方法通过数据分组和计算频率，利用正态分布原理来展示产品特性的分布。
6、控制图。
该方法用于监控产品质量过程，及时发现潜在问题。
7、流程图。
该方法用于描绘工作流程，找出问题瓶颈。
品质管理(QC管理七大手法)
27
第三章
四、關聯圖類型:
多目的型 （兩個以上目的）
1
问题
關聯圖
4 2
3
问题
问题
5 6
單目的型
（單一目的） 2 1 3 4 5
28
6
问题
第三章
關聯圖
8
中央集中型（向外擴散）
1 4
3
2 7 5 6
11
问题
9
10
單向彙集型（單向順延）
2 1 3 4 5
29
6
问题
第三章
關聯圖
應用型（與系統圖、矩陣圖等聯用）
手段4 手段1 手段5
2
要因1 7
A部门 工程1 工程2
B部门
C部门
D部门 2
目 的
手段6 手段2 手段7
4 3
活动要项1
3 5 6
8
4
7
手段8 手段3 手段9 手段10
5 6
8
工程3 工程4
9
9
30
第三章 五、關聯圖做法：
關聯圖
決定題目—以標記寫出主題； 小組組成—集合有關部門人員組成小組； 資料收集—運用腦力激蕩，尋找原因； 用簡明通俗的語言作卡片； 連接因果關係製作關聯圖； 修正圖形—討論不足，修改箭頭； 找出重要專案、原因並以標記區別； 形成文章—整理成文章使別人易懂； 提出改善對策；
品管新七大手法
企業管理諮詢有限公司
1
前 言
當前企業應具備品質意識、問題意識、危機意
識、改善意識，尋求自身工作的改善方法，在 管理上應用統計技術的方法和觀念，在全員努 力之下來滿足顧客要求和社會要求。
在品質活動中所採用的統計方法，即我們常講
第三章
四、關聯圖類型:
多目的型 （兩個以上目的）
1
问题
關聯圖
4 2
3
问题
问题
5 6
單目的型
（單一目的） 2 1 3 4 5
28
6
问题
第三章
關聯圖
8
中央集中型（向外擴散）
1 4
3
2 7 5 6
11
问题
9
10
單向彙集型（單向順延）
2 1 3 4 5
29
6
问题
第三章
關聯圖
應用型（與系統圖、矩陣圖等聯用）
手段4 手段1 手段5
2
要因1 7
A部门 工程1 工程2
B部门
C部门
D部门 2
目 的
手段6 手段2 手段7
4 3
活动要项1
3 5 6
8
4
7
手段8 手段3 手段9 手段10
5 6
8
工程3 工程4
9
9
30
第三章 五、關聯圖做法：
關聯圖
決定題目—以標記寫出主題； 小組組成—集合有關部門人員組成小組； 資料收集—運用腦力激蕩，尋找原因； 用簡明通俗的語言作卡片； 連接因果關係製作關聯圖； 修正圖形—討論不足，修改箭頭； 找出重要專案、原因並以標記區別； 形成文章—整理成文章使別人易懂； 提出改善對策；
品管新七大手法
企業管理諮詢有限公司
1
前 言
當前企業應具備品質意識、問題意識、危機意
識、改善意識，尋求自身工作的改善方法，在 管理上應用統計技術的方法和觀念，在全員努 力之下來滿足顧客要求和社會要求。
在品質活動中所採用的統計方法，即我們常講
品管新七大手法
品管新七大手法
第三章 脑力激荡法概述
二、脑力激荡法的四原则： 拒绝任何批评：对任何观念持有反对意见时，必须保 留到稍后之时期，会议中不管别人构想是好是坏，绝 不加以批评。 欢迎自由奔放，异想天开的意见，必须毫无拘束，广 泛地想，观念愈奇愈好 构想越多越好，不必顾虑构想内容的好坏，先求量再 求质 搭便车：鼓励构想之改进与合并，即根据别人的“构 想”联想另一个构想，利用一个灵感激发另外一个灵感， 或者是把别人的构想加以修正转变成更好的构想。
品管新七大手法
第二章 品管新七大手法概述
六、品管新七大手法在品管手法中的地位
并不取代品管七大手法； 与品管七大手法相辅相成； 与品管七大手法的差异。
品管新七大手法
第二章 品管新七大手法概述
七、两种品管七大手法的区别
品管七大手法
品管新七大手法
理性面
感性面
大量的数据资料
大量的语言资料
问题发生后的改善
第二章 品管新七大手法概述
品管新七大手法
第二章 品管新七大手法概述
三、品管新七大手法的特点：
整理语言资料的工具 将语言情报用图形表示的方法 引发思考，有效解决零乱问题； 充实计划； 防止遗漏、疏忽； 使有关人员了解； 促使有关人员的协助； 确实表达过程。 管理工具，应用于QC以外的领域
品管新七大手法
品管新七大手法
第二章 品管新七大手法概述
二、品管新七大手法浅说
品管新七大手法的使用情形，可归纳如下： ❖关联图——理清复杂因素间的关系； ❖系统图——系统地寻求实现目标的手段； ❖亲和图——从杂乱的语言数据中汲取信息； ❖矩阵图——多角度考察存在的问题,变量关系； ❖PDPC法——预测设计中可能出现的障碍和 结果； ❖箭条图——合理制定进度计划； ❖矩阵数据解析品法管新—七大多手法变量转化少变量数据分
第三章 脑力激荡法概述
二、脑力激荡法的四原则： 拒绝任何批评：对任何观念持有反对意见时，必须保 留到稍后之时期，会议中不管别人构想是好是坏，绝 不加以批评。 欢迎自由奔放，异想天开的意见，必须毫无拘束，广 泛地想，观念愈奇愈好 构想越多越好，不必顾虑构想内容的好坏，先求量再 求质 搭便车：鼓励构想之改进与合并，即根据别人的“构 想”联想另一个构想，利用一个灵感激发另外一个灵感， 或者是把别人的构想加以修正转变成更好的构想。
品管新七大手法
第二章 品管新七大手法概述
六、品管新七大手法在品管手法中的地位
并不取代品管七大手法； 与品管七大手法相辅相成； 与品管七大手法的差异。
品管新七大手法
第二章 品管新七大手法概述
七、两种品管七大手法的区别
品管七大手法
品管新七大手法
理性面
感性面
大量的数据资料
大量的语言资料
问题发生后的改善
第二章 品管新七大手法概述
品管新七大手法
第二章 品管新七大手法概述
三、品管新七大手法的特点：
整理语言资料的工具 将语言情报用图形表示的方法 引发思考，有效解决零乱问题； 充实计划； 防止遗漏、疏忽； 使有关人员了解； 促使有关人员的协助； 确实表达过程。 管理工具，应用于QC以外的领域
品管新七大手法
品管新七大手法
第二章 品管新七大手法概述
二、品管新七大手法浅说
品管新七大手法的使用情形，可归纳如下： ❖关联图——理清复杂因素间的关系； ❖系统图——系统地寻求实现目标的手段； ❖亲和图——从杂乱的语言数据中汲取信息； ❖矩阵图——多角度考察存在的问题,变量关系； ❖PDPC法——预测设计中可能出现的障碍和 结果； ❖箭条图——合理制定进度计划； ❖矩阵数据解析品法管新—七大多手法变量转化少变量数据分
品管旧、新七大手法-品质质量管理.pps
DOE（实验设计）
DOE是一种通过实验设计来优化产品和过程的方法，通过对实验数据的分析和解 释，找出影响产品或过程的关键因素和最优条件。
DOE可以帮助企业快速找到最优的参数组合，提高产品或过程的质量和性能，降 低成本和风险。
Gantt Chart（甘特图）
Gantt Chart是一种用于项目管理的图表工具，通过条形图展 示任务的时间安排和进度情况。
Gantt Chart可以帮助项目经理更好地规划和管理项目进度， 协调团队成员的工作，确保项目按时完成。
PDCA（Plan-Do-Check-Act）循环
PDCA循环是一种质量管理的方法论，包括计划、执行、 检查和行动四个阶段。
PDCA循环可以帮助企业不断优化产品和过程的质量管理 流程，提高产品质量和客户满意度。
因果图
总结词
通过将问题的可能原因用图形表示出 来，以识别出问题的根本原因。
详细描述
因果图是一种图表，将问题的可能原 因用箭头连接起来，形成一个因果关 系链。通过观察因果图，可以快速识 别出问题的根本原因，从而制定相应 的解决方案。
分布图
总结词
通过将数据绘制在分布图上，以了解数据的分布特征和规律。
箭线图
总结词
箭线图是一种可视化工具，用于表示工作流程中的任 务和依赖关系。
详细描述
箭线图（Arrow Diagram）是一种可视化工具，用于表 示工作流程中的任务和依赖关系。它通过箭头表示任务 之间的顺序和依赖关系，帮助人们更好地理解整个工作 流程的运作方式。箭线图可以帮助企业更好地安排任务 和资源，提高工作效率和质量。在品质质量管理中，箭 线图可以用于表示品质检验流程中的任务和依赖关系， 帮助企业更好地安排检验计划和质量监控工作。
