工厂目视化可视化管理实战手册

工厂目视化可视化管理

实战手册

Document number：PBGCG-0857-BTDO-0089-PTT1998

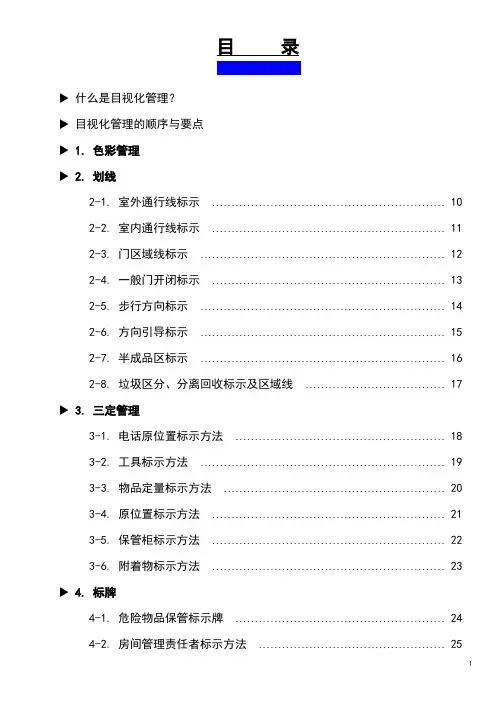

目录

更多资料可前往精益论坛下载：什么是目视化管理？✍目视化管理的顺序与要点

✍1. 色彩管理

✍2. 划线

2-1. 室外通行线标示 (10)

2-2. 室内通行线标示 (11)

2-3. 门区域线标示 (12)

2-4. 一般门开闭标示 (13)

2-5. 步行方向标示 (14)

2-6. 方向引导标示 (15)

2-7. 半成品区标示 (16)

2-8. 垃圾区分、分离回收标示及区域线 (17)

✍3. 三定管理

3-1. 电话原位置标示方法 (18)

3-2. 工具标示方法 (19)

3-3. 物品定量标示方法 (20)

3-4. 原位置标示方法 (21)

3-5. 保管柜标示方法 (22)

3-6. 附着物标示方法 (23)

✍4. 标牌

4-1. 危险物品保管标示牌 (24)

4-2. 房间管理责任者标示方法 (25)

4-3. 文件柜及办公用品管理责任者标识方法 (26)

4-4. 门牌标识 (27)

4-5. “我的设备”标示方法 (28)

4-6. “我的区域”标示方法 (29)

4-7. 搁板位置标示板 (30)

4-8. 楼梯引导标示方法 (31)

4-9. 灭火器位置标示方法 (32)

4-10.额定电压标示方法 (33)

4-11.搬运工具标示方法 (34)

5. 设备管理

5-1. 螺栓、螺母松紧状态标示方法 (35)

5-2. 排管流向标示方法(1) (36)

5-3. 排管流向标示方法(2) (37)

5-4. 旋转体旋转方向标示方法 (38)

5-5. 电机旋转方向标示方法 (39)

5-6. 计量器界限范围标示方法 (40)

5-7. 流量表界限标示方法 (41)

5-8. 空压油壶/过滤器界限标示方法 (42)

5-9. 阀门开关标示方法(1) (43)

5-10.阀门开关标示方法(2) (44)

5-11.阀门开关标示方法(3) (45)

5-12.阀门开关常开常闭标示方法 (46)

5-13.检查部位标示方法 (47)

5-14.注油点标示方法 (48)

5-15.物品现况标示方法 (49)

5-16.换件周期标示方法 (50)

5-17.修理中标示方法 (51)

5-18.设备备用/运行标示方法 (52)

5-19.设备名牌标示方法 (53)

5-20.不运转设备现况板标示方法 (54)

6. 环境安全

6-1. 消防栓管理要领标识牌 (55)

6-2. 安全防护罩标示方法 (56)

6-3. 安全防护围栏标识方法 (57)

6-4. TPM安全体系图 (58)

6-5. 安全隔离网标识方法 (59)

6-6. 固定梯子标示法 (60)

6-7. 危险区域标示方法 (61)

6-8. 通道上方障碍物高度标示方法 (62)

6-9. 指令标志牌 (63)

6-10.警言标志牌 (64)

6-11.消防提标志牌 (65)

6-12.禁止标志牌 (66)

6-13.电力安全标语牌 (67)

目视化管理（Visibility Manager）

1定义

◆不管是谁都能一看便知正常和异常状态。

2目的

◆明确告知应该做什么，做到早期发现异常情况，使检查有效；

◆防止人为失误或遗漏并始终维持正常状态；

◆通过视觉，使问题点和浪费现象容易暴露，事情消除各类隐患和浪费。

3原则

◆视觉化：标示，标识，进行色彩管理；

◆透明化：将需要看到的被遮隐的地方显露出来；

◆管理界限标示：标示正常与异常的定量界限，使之一目了然。4要点

◆从远方也能辨认出；

◆任何人使用也一样方便；在想要管理的地方做标示；

◆任何人都容易遵守，容易更改；

◆易知正常与否，且谁都能指出；

◆有助于把作业场所变得明亮、整洁；

◆有助于维持安全、愉快的环境。

目视化管理的顺序与要点

动力设备

其它

厂房

办公室

合格品区待检查品区不合格品区

2-8垃圾区分、分离回收标示及区域线

4-1危险物品保管标识牌

方法： LZ-A-01，02，03……。

规 格 蓝色，横200mm ×竖100mm(2t) 标示方法

示范：

4-8楼梯引导标示方法

目 的 在楼梯转弯处的显眼位置表明现在的位置。 对 象 工厂建筑物内部所有楼梯

标 准

1.附着在楼梯转弯处的前面；

2.如果楼梯转弯处有应急灯(安全灯)，则在应急灯(安全灯)上方300mm ；

3.标示板颜色为两色

上半部：白底黑字，蓝色箭标； 下半部：蓝底白字，白色箭标。

规格：横220mm ×竖200mm 标示方法

示范：

1.有机玻璃单面印刷(3t)；

2.背面附着粘接剂。

4-9灭火器位置标示方法

目 的 标示灭火器的位置是为了在发生火灾或紧急状况时减少因寻找而造成的时间上的浪费。

对 象 标示灭火器配置场所。

标 准 灭火器配置在显而易见的地方并贴上管理者标志。 标示方法

示范： 4-10额定电压标示方法

目 的 为防止因110V ，220V 的电源接错而造成设备的损坏。

使用方法 1.在各插座的上部及插头上附着额定电压标志；

2.如难区分110V 和220V 的电源时，先委托有关部门确认后再贴上标志。

规 格 直径20mm

标示方法

示范：

4-11搬运工具标示方法 目 的

明确搬运工具的存放场所及管理责任者。 使用方法

1.在运输工具的左上端或显眼处贴附(悬挂)现况板；

2.地板或墙上标示运输工具的原位置(绿色，线宽50mm)，以便当原位置上没有运输工具时容易发现；

3.在使用水量多的工序用油漆标示运输工具的原位置，且在地板上用油漆来标示其场所在地。

规 格 深蓝色：横110mm ×竖60mm 标示方法

示范：

300

应 急 灯 ↓ 2F

1F 2F

1F 200

220 样 式

灭火器

300mm

120m

m

15m m 10m m

额定电压

220V

插 座

额定电压

220V 插 头

LZ-A-01
