铭龙雕刻机编程教材2019.1.24

雕刻机使用手册目录首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -一、图片........................................ - 5 -二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -一、机器安装...................................... - 9 -二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -首页首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。

如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。

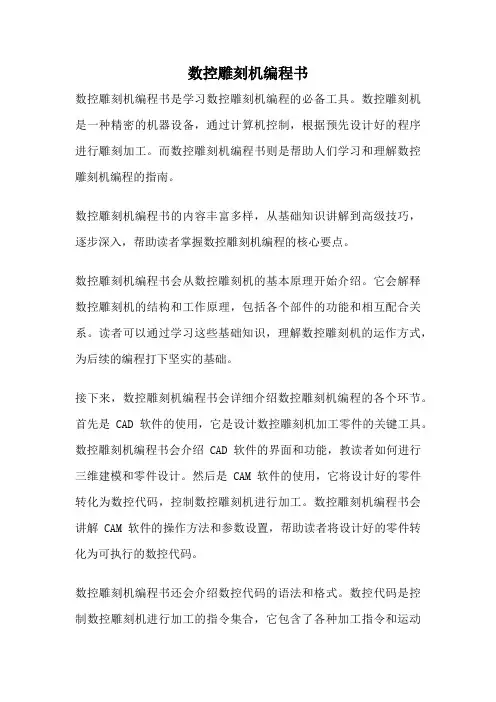

数控雕刻机编程书数控雕刻机编程书是学习数控雕刻机编程的必备工具。

数控雕刻机是一种精密的机器设备，通过计算机控制，根据预先设计好的程序进行雕刻加工。

而数控雕刻机编程书则是帮助人们学习和理解数控雕刻机编程的指南。

数控雕刻机编程书的内容丰富多样，从基础知识讲解到高级技巧，逐步深入，帮助读者掌握数控雕刻机编程的核心要点。

数控雕刻机编程书会从数控雕刻机的基本原理开始介绍。

它会解释数控雕刻机的结构和工作原理，包括各个部件的功能和相互配合关系。

读者可以通过学习这些基础知识，理解数控雕刻机的运作方式，为后续的编程打下坚实的基础。

接下来，数控雕刻机编程书会详细介绍数控雕刻机编程的各个环节。

首先是CAD软件的使用，它是设计数控雕刻机加工零件的关键工具。

数控雕刻机编程书会介绍CAD软件的界面和功能，教读者如何进行三维建模和零件设计。

然后是CAM软件的使用，它将设计好的零件转化为数控代码，控制数控雕刻机进行加工。

数控雕刻机编程书会讲解CAM软件的操作方法和参数设置，帮助读者将设计好的零件转化为可执行的数控代码。

数控雕刻机编程书还会介绍数控代码的语法和格式。

数控代码是控制数控雕刻机进行加工的指令集合，它包含了各种加工指令和运动指令。

数控雕刻机编程书会详细解释数控代码的各个指令和参数，教读者如何编写正确的数控代码。

同时，数控雕刻机编程书还会介绍数控代码的调试和优化技巧，帮助读者提高编程的效率和精度。

除了基础知识和编程技巧，数控雕刻机编程书还会介绍一些高级的应用技术。

比如，多轴联动技术可以实现数控雕刻机同时进行多个轴向的运动，提高加工效率和精度。

数控雕刻机编程书会讲解多轴联动技术的原理和应用，帮助读者掌握这一高级技术。

数控雕刻机编程书还会介绍一些常见的加工工艺和技巧。

比如，刀具轨迹优化技术可以减少刀具在加工过程中的空转时间，提高加工效率。

数控雕刻机编程书会讲解刀具轨迹优化技术的原理和应用，帮助读者应对各种复杂的加工情况。

数控雕刻机编程书是学习和掌握数控雕刻机编程的重要工具。

雕刻机入门培训——技术部培训内容●设备工作原理及用途●设备主要结构及附件●雕刻机分类●总结第一章第一章 设备工作原理及用途•设备工作原理•设备应用行业及加工材料•设备在同行业中的优势第一章第一节 设备雕刻工作原理设备概述雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工资料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。

家居装饰大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。

木制品行业：缝纫机台面、电器柜台面、体育用品器材。

乐器行业：可雕刻乐器三维曲面，外形切割。

加工材料以木材为主。

广告行业主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料。

材料比较多样，包括亚克力，双色板，硬聚氨酯等。

第二节 设备应用行业设备概述石材行业：大理石、花岗岩、墓牌等材质第三节 同行业中的优势设备概述1、设备操作方便，简单易学。

配备专业软件，实现设计、拆单、作业三合一。

2、自动化程度高，可实现自动上下料，大大节省了人力。

3、雕刻精度高。

采用国际领先的传动系统，控制系统，主轴，保证加工精度。

第二章第二章 设备主要结构及附件•设备主要结构•设备重要部件•设备主要配件第二章第一节 设备主要结构结构部件主轴控制柜床身主轴王建南主轴意大利HSD主轴电机安川电机及驱动器雷塞电机及驱动器控制系统维宏板卡DSP手柄及板卡新代控制系统维宏板卡DSP手柄及板卡产生真空，用于真空吸附切割材料，保证定位精度用于吸附设备作业时产生的粉尘碎屑刀具刀夹刀柄呆扳手第二章第二节 设备主要配件结构部件勾扳手第三章第三章 雕刻机分类•开料机•普通雕刻机主要是把一张板开成不同规格的尺寸，是定制板式家具开料、打孔、铣槽的专用设备，有真空吸附台面、辅助上料辊轮，推料装置，上料装置，可实现自动上下料。

雕刻机使用手册一、雕刻步骤1、翻转文件1）选中文件2）翻转文件，如下图3）设置原点4）导出Gerber文件File→CAM Manager…，弹出一个输出向导对话框，点Next，弹出输出文件类型选择窗口，如图所示，选择Gerber类型；图生成文件类型5）一直点击Next → Next →…→ Finish（不需要做其他操作），按F9生成CAM文件，也可用右键单击选中操作，如下图注意选中Yes to all选中文件，单击右键rename，重命名，或者选中文件直接按F2重命名2.导出文件操作如下图选中导出路径，但要记得哦！下面以导出到桌面为例3.转换格式1).打开Creat-DCM软件选中刚才要转换的文件路径分别选中*.GBL和*.GKO文件，点打开，转换过程如上图所示】4.PLT文件转雕刻路径文件1、导入PLT文件1）打开type3软件，点击“文件”下拉菜单，选择“输入…”，弹出文件导入窗口，从“查找范围”下拉菜单中选择文件路径，Create-DCM软件转换后的PLT数据保存在Create-DCM软件安装目录下的plt文件夹中，如图，选中*.GBL.plt文件，点击“打开”导入底层PLT数据；图导入底层PLT数据图PLT数据编辑2）用同样的方法导入边框，如图：图导入底层与边框后的编辑窗口2、数据处理1）删除定位孔、外边框a、将图形坐标起点移至原点将图形全部选中，用鼠标拖动图形的同时按F2键，弹出移动对话框（图21），选择相对原点移动对话框，选择左下角单选钮设为原点，X、Y、Z的值设为0，如图所示。

图21 移动设置2）删除外边框选择编辑窗口工具栏中选择（折开按钮），），如下图所示，按Delete从键盘删除，删除外边框删除此红线3）打开CAM模块点击工具栏图标，弹出CAM模块，如下图所示3）创建刀具路径点击创建刀具路径快捷图标，弹出创建图标对话框，如下图所示点击是，点击确定选择保存路径，同样要记得哦！最好给它命一个很明显的名字，这样防止误操作成其他文件直接单击确定选择刀具库菜单，如下图所示选择常用刀具0.2，点击确定选择操作机器点击执行，如下图点击继续，如下图然后又单击执行最后点击取消关闭软件，点击是二、钻孔处理操作如下注意此处选择4：4点击ok，然后返回到protel原文件夹中点击Yes to all给钻孔文件命一个好记的名字将文件发送到要发送的路径操作如下图点击Yes to all打开Creat-DK软件执行文件——打开分别打开*.GBL和*.GKO文件执行，然后选择刀具，要全选，点击按钮点击按钮，给生成的文件命名，如下图点击保存，出现如下图所示对话框，点击确定三、发送文件插上手柄，待灯亮后，再发送注意：：雕刻机工作时不能发送文件点击选择要加工的文件，操作如下图然后点击打开，若发送成功则出现下图对话框。

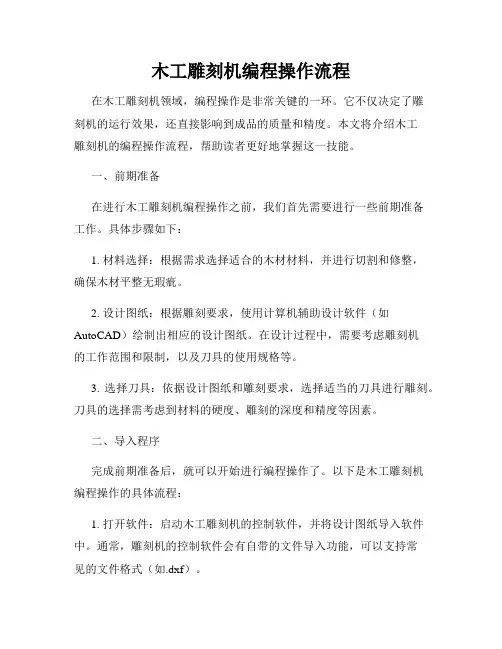

木工雕刻机编程操作流程在木工雕刻机领域，编程操作是非常关键的一环。

它不仅决定了雕刻机的运行效果，还直接影响到成品的质量和精度。

本文将介绍木工雕刻机的编程操作流程，帮助读者更好地掌握这一技能。

一、前期准备在进行木工雕刻机编程操作之前，我们首先需要进行一些前期准备工作。

具体步骤如下：1. 材料选择：根据需求选择适合的木材材料，并进行切割和修整，确保木材平整无瑕疵。

2. 设计图纸：根据雕刻要求，使用计算机辅助设计软件（如AutoCAD）绘制出相应的设计图纸。

在设计过程中，需要考虑雕刻机的工作范围和限制，以及刀具的使用规格等。

3. 选择刀具：依据设计图纸和雕刻要求，选择适当的刀具进行雕刻。

刀具的选择需考虑到材料的硬度、雕刻的深度和精度等因素。

二、导入程序完成前期准备后，就可以开始进行编程操作了。

以下是木工雕刻机编程操作的具体流程：1. 打开软件：启动木工雕刻机的控制软件，并将设计图纸导入软件中。

通常，雕刻机的控制软件会有自带的文件导入功能，可以支持常见的文件格式（如.dxf）。

2. 设定雕刻参数：在导入图纸后，需要根据具体材料和需求，设定雕刻的参数。

常见的参数包括刀具的转速、进给速度、切削深度等。

3. 程序调整：根据设计图纸的要求，对编程程序进行调整。

这其中包括刀具路径、刀具的起始位置、各轴移动速度等。

4. 预览模拟：在进行实际雕刻之前，可以使用软件进行预览模拟，以检查设计图纸是否符合要求，以及避免后续操作中的错误。

5. 保存程序：完成程序调整和预览模拟后，需要将编程程序进行保存，以备后续使用。

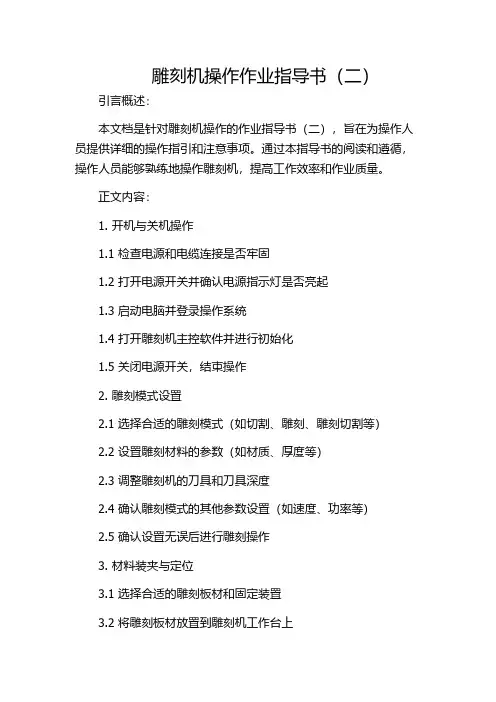

三、操作步骤完成编程程序后，我们需要将程序加载到木工雕刻机上，并进行操作。

以下是具体的操作步骤：1. 定位工件：将待雕刻的木材工件放置在雕刻机的工作台上，并将其固定好，确保工件的稳定。

2. 加载程序：在雕刻机的控制面板上选择加载程序的选项，并将之前保存的编程程序进行加载。

3. 程序检查：在加载程序后，需要再次检查程序的正确性。

第四章掌握机床操作教学提示：在前面的标牌雕刻过程中，同学们简单操作了机床，现在的目的是使同学们进一步掌握和理解控制软件的功能和使用，因此在教学过程中应该重点突出，抓住同学们不懂的内容进行讲解。

本章将集中讲解控制软件的基本参数和机床操作加工的方法，使同学们掌握机床的操作，能够独立完成上一流程中设计的高频模。

4.1 认识机床结构教学目的：在讲解控制软件EN3D6.0的基本操作之前，首先认识一下机床的各个部分。

教学重点：1、主要介绍机床的三个轴、主要部件（床体、导轨、丝杠等）、光检、转轴开关、急停开关等。

2、急停开关一定要讲，可以在实际操作中演示一下使用的情况和方法。

3、讲解时只说明某个部件是什么，主要起什么作用即可，不必做深入讲解。

4.2 掌握控制软件的基本操作教学目的：使同学们掌握控制软件的基本操作。

教学重点：1、介绍使用JD控制软件EN3D6.0加工产品的过程；2、重点讲解路径选择的功能及其重要性；3、讲解控制平台——加工界面；4、强调设备对产品精度的影响。

4.2.1 使用EN3D6.0加工产品的过程大家已经雕刻过一个简单的牌子，今天我们要进一步熟悉JD机的操作，要求每个人都要独立把我们设计好的高频模加工出来。

现在，我们来进一步熟悉JD控制软件EN3D6.0，它是雕刻操作的控制台，是操作员和雕刻机对话的平台。

通过这个平台，可以自动控制JD机进行雕刻加工，我们也可以借助键盘手工控制JD机进行运动。

培训教师给同学们演示使用JD控制软件EN3D6. 0加工产品的过程，按下面的过程给同学们演示：打开控制软件EN3D6.0——调入加工文件——按刀具选择——选择加工———装卡材料——装卡刀具——定义X、Y、Z起刀点——设置加工参数——开始加工——更换刀具——重新选择路径——重新定义Z轴起刀点——继续加工——完成加工。

（注解：要求同学们记下使用步骤，在以后的加工中按照步骤去做。

表述尽量简洁）这个过程就是我们要掌握的操作加工过程。

雕刻机操作手册1.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。

安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.00625 Y=0.00625 Z=0.003125 即可正常使用。

2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。

在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。

2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。

3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。

2.也可以利用节点编辑对做不上路径的部位做一下调整。

2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。
