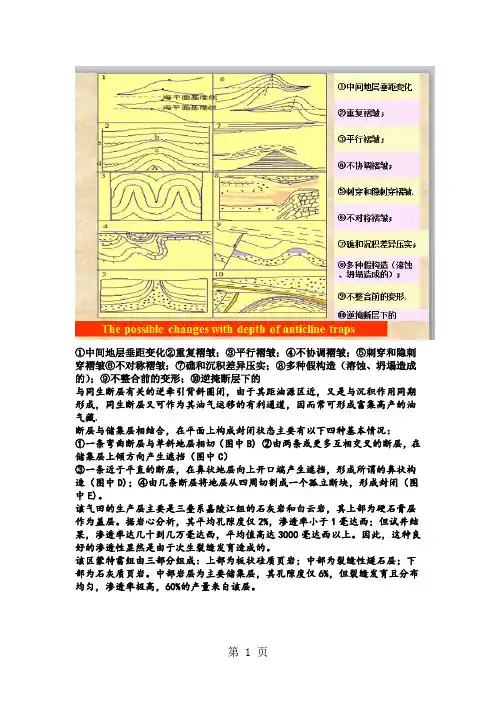

①中间地层垂距变化②重复褶皱；③平行褶皱；④不协调褶皱；⑤刺穿和隐刺穿褶皱⑥不对称褶皱；⑦礁和沉积差异压实；⑧多种假构造（溶蚀、坍塌造成的）；⑨不整合前的变形；⑩逆掩断层下的与同生断层有关的逆牵引背斜圈闭，由于其距油源区近，又是与沉积作用同期形成，同生断层又可作为其油气运移的有利通道，因而常可形成富集高产的油气藏.断层与储集层相结合，在平面上构成封闭状态主要有以下四种基本情况：①一条弯曲断层与单斜地层相切（图中B) ②由两条或更多互相交叉的断层，在储集层上倾方向产生遮挡（图中C）③一条近于平直的断层，在鼻状地层向上开口端产生遮挡，形成所谓的鼻状构造（图中D)；④由几条断层将地层从四周切割成一个孤立断块，形成封闭（图中E)。

该气田的生产层主要是三叠系嘉陵江组的石灰岩和白云岩，其上部为硬石膏层作为盖层。

据岩心分析，其平均孔隙度仅2%，渗透率小于1毫达西；但试井结果，渗透率达几十到几万毫达西，平均值高达3000毫达西以上。

因此，这种良好的渗透性显然是由于次生裂缝发育造成的。

该区蒙特雷组由三部分组成：上部为板状硅质页岩；中部为裂缝性燧石层；下部为石灰质页岩。

中部岩层为主要储集层，其孔隙度仅6%，但裂缝发育且分布均匀，渗透率极高，60%的产量来自该层。

根据与刺穿岩体的关系可分为两类直接与刺穿岩体有关的圈闭和油气藏（图中Ⅰ①-③）。

它包括①盐栓（核）遮挡的圈闭和油气藏；②盐帽沿遮挡的圈闭和油气藏；③盐幅内的透镜体圈闭和油气藏。

与刺穿岩体有成因联系的伴生圈闭和油气藏（图中Ⅱ①-④）。

它包括①盐背斜圈闭和油气藏；②断层圈闭和油气藏；③盐栓周围的不整合圈闭和油气藏；④岩性尖灭圈闭和油气藏。

美国密西西比州的小溪油田为典型的边滩砂岩体油气藏。

砂岩厚度与蛇曲河凹岸一侧延伸方向一致，砂体的形态与边滩一致。

该油田构造为一向北倾斜的鼻状构造，油田分布主要受边滩砂岩体所控制。

油田面积约25km2，原始可采储量达1370万吨。

美国俄克拉荷马州东部的布奇砂岩中的油田为典型的分流河道砂岩体油气藏。

实训一圈闭及油气藏类型的识别一、目的圈闭是油气聚集的场所，是形成油气藏的基本要素。

圈闭的类型及形成条件不仅对油气藏形成起着决定性的作用，而且对油气田的勘探和开发亦有重大的实际意义。

不同类型油气藏所采用的勘探方法及部署不同，开发方案也不同。

因此，正确鉴别圈闭和相应的油气藏类型是石油地质勘探工作的重要任务之一。

本次实习的主要目的，是通过所给的储集层顶面或盖层底面的构造图、储集层分布图以及气油水分布图，确定圈闭和油气藏类型，圈定圈闭的闭合面积，绘制圈闭和油气藏横剖面图；对照平面和剖面图建立立体概念，以便更好地理解和掌握不同类型圈闭和油气藏在平面图和横剖面图上的特点。

二、具体步骤和要求1、阅读图5-1，完成下列要求：（1）在平面图上找出溢出点位置(用字母C表示)，圈定各圈闭的闭合面积（用阴影线表示），计算闭合高度，并确定各圈闭的类型。

（2）作II’剖面图（纵比例尺1：10000），并分析断层的侧向封闭性(储层厚50米)。

图5-1 某储集层顶面构造图2、阅读图5-2、图5-3、图5-4，完成下列要求：(1) 阅读图5-2、图5-3、图5-4，在平面图上圈定各圈闭的闭合面积（用阴影线表示）。

（2）绘制给定剖面线的剖面图。

（3）对照平面和剖面图特点，确定各圈闭的类型。

请在下图画图5-1中的II/剖面图。

请在下图画图5-2中的AB剖面图。

请在下图画图5-3中的CD剖面图。

请在下图画图5-4中的AB剖面图。

3、阅读图5-5，完成下列要求：（1）确定图中油藏数目及油藏类型（2）圈出每个油藏的含油边界，求出其最大含油高度（3）圈出每个圈闭的闭合面积，求出闭合高度（4）推测各断裂开启与封闭的性质。

资料说明（1）该油层为一巨厚的砂岩层（2）几口产油井油见水深度数据见表5-1表5-1 水距油层顶面深度数据表图5-5 某油田油层顶面构造图。

构造圈闭与油气藏[内容提要] 由于地壳运动使储集层顶面发生了变形或变位而形成的圈闭，称为构造圈闭，在其中聚集了烃类之后就称为构造油气藏。

它是最重要的一类油气藏。

它进一步可分为背斜、断层、裂缝及岩体刺穿构造油气藏等。

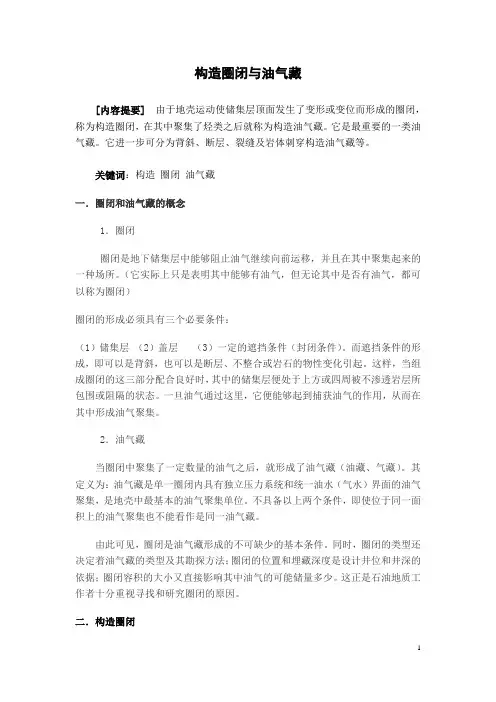

关键词：构造圈闭油气藏一．圈闭和油气藏的概念1．圈闭圈闭是地下储集层中能够阻止油气继续向前运移，并且在其中聚集起来的一种场所。

（它实际上只是表明其中能够有油气，但无论其中是否有油气，都可以称为圈闭）圈闭的形成必须具有三个必要条件：（1）储集层（2）盖层（3）一定的遮挡条件（封闭条件）。

而遮挡条件的形成，即可以是背斜，也可以是断层、不整合或岩石的物性变化引起。

这样，当组成圈闭的这三部分配合良好时，其中的储集层便处于上方或四周被不渗透岩层所包围或阻隔的状态。

一旦油气通过这里，它便能够起到捕获油气的作用，从而在其中形成油气聚集。

2．油气藏当圈闭中聚集了一定数量的油气之后，就形成了油气藏（油藏、气藏）。

其定义为：油气藏是单一圈闭内具有独立压力系统和统一油水（气水）界面的油气聚集，是地壳中最基本的油气聚集单位。

不具备以上两个条件，即使位于同一面积上的油气聚集也不能看作是同一油气藏。

由此可见，圈闭是油气藏形成的不可缺少的基本条件。

同时，圈闭的类型还决定着油气藏的类型及其勘探方法；圈闭的位置和埋藏深度是设计井位和井深的依据；圈闭容积的大小又直接影响其中油气的可能储量多少。

这正是石油地质工作者十分重视寻找和研究圈闭的原因。

二．构造圈闭由于地壳运动使储集层顶面发生了变形或变位而形成的圈闭，称为构造圈闭，在其中聚集了烃类之后就称为构造油气藏。

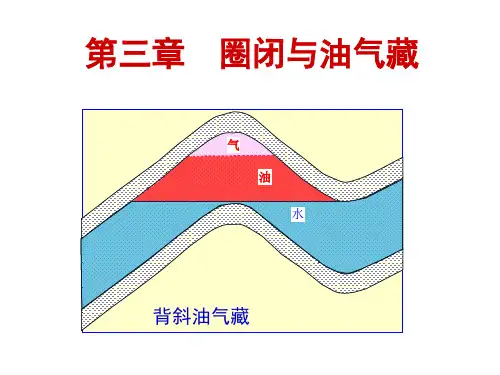

根据其变形或变位及储层的变化特点可分为：背斜圈闭和油气藏、断层圈闭和油气藏、裂缝性背斜圈闭和油气藏、刺穿圈闭和油气藏AAA一、背斜圈闭和油气藏1、概念背斜油气藏：由于储集层发生褶皱变形，其上部又为非渗透性岩层所覆盖遮挡，底面或下倾方向被高油气势面或非渗透性岩层联合封闭而形成的圈闭即为背斜圈闭，聚集油气后，成为背斜油气藏。

第三章圈闭和油气藏第一节圈闭和油气藏的分类圈闭和油气藏的分类既是油气藏形成的基本理论的必要部分，也是勘探和开发的需要。

各国石油地质学家提出了很多关于油气藏分类的方案。

有苏联石油地质学家Н.О.布罗德以储层形态为依据的分类；苏联石油地质学家М.Ф.米尔钦科提出的以圈闭成因为主、以油气藏形态为辅的分类；美国石油地质学家A.I.莱复生根据圈闭成因提出的分类等等。

但从油气勘探实际需要出发，成因分类，能够充分反映各种不同类型油气藏的形成条件、它们之间的区别和联系，科学地预测一个新地区可能出现的油气藏类型，对不同类型的油气藏采用不同的勘探方法和不同的勘探部署方案。

任一圈闭的基本要素是储集层和封闭条件，封闭条件对圈闭形成和类型起着决定性作用。

其中以储集层上方和上倾方向的非渗透性封闭最为重要，在形成圈闭的诸因素中起主导作用，是决定圈闭性质和类型的主要因素。

圈闭的分类就是以起主导作用的封闭因素为基础，结合储集层的特点而制定的。

可将圈闭分为：构造、地层、水动力和复合圈闭四大类。

各大类可根据储集层上倾方向的具体封闭因素，结合储层特征，进一步划分出若干亚类。

第二节圈闭的度量一、圈闭的度量圈闭的大小，主要是由圈闭的有效容积确定的。

它表示能容纳油气的最大体积，是评价圈闭的重要参数之一。

一个圈闭的有效容积，取决于闭合面积、闭合高、储集层的有效厚度和有效孔隙度等参数。

溢出点：是指圈闭容纳油气的最大限度的点位。

若低于该点高度，油气就溢向储集层的上倾方向。

闭合点：从另一角度来描述溢出点的特征，意即闭合的最低点，低于该点位置，圈闭就不存在了（不闭合），或超出圈闭的范围。

闭合度：是指圈闭顶点到溢出点的等势面垂直的最大高度。

闭合面积：在静水条件下是通过溢出点的构造等高线所圈定的封闭区的面积，或者更确切地说，是通过溢出点的水平面与储集层顶面及其他封闭面（如断层面、不整合面、尖灭带等）所交切构成的封闭区（面积）。

在动水条件下，是通过溢出点的油气等势面与储集层顶面非渗透性盖层联合封闭的闭合油气低势区。
