例谈三维地震资料解释与构造圈闭评价
地震勘探工作是由很多的阶段组成，而其最后一个阶段就是对地震勘探资料的解释。而能不能正确解释地震勘探资料，直接关系着油气等资源的勘探工作，以及油气勘探开发的整体进度、总耗费和经济效益等。因此，在石油和天然气等勘探中，正确解释三维地震资料具有重要的意义。在本文中，笔者主要探讨了三维地震资料的构造解释、地震属性等。
标签：地震资料资料解释构造圈闭
对于地震勘探工作来说，做好地震的现场勘探工作固然重要，但最后一节阶段工作，也就是解释三维地震资料也非常重要，主要是因为这个环节和油气的勘探和开发相连接。因此，勘探方必须重视三维地震资料的解释和构造圈闭评价工作。在本文中，笔者结合自身的工作经验，通过实例探讨了三维地震资料的解释与构造圈闭的评价。
1勘探实例概况
本文通过对我国内部某地区的实地勘探，得到了第一手的地震勘探资料，然后对这些勘探资料进行了比较系统的分析，从而得出了这一地区的地震属性，并评价了其构造圈闭。最后，笔者对这一地区的油气分布进行了合理的判断。
解释三维地震资料所取得的成果，有两个方面的作用，第一是给这一地区的油气勘探工作提供了真实的科学参考依据，第二个方面是可以为其它地区的油气勘探工作提供参考，并进一步完善地质勘探的各项技术。
2三维地震资料解释的发展历程
早期的地震勘探资料解释主要解释的是盆地的构造、沉积以及地层体系，这是其主要的解释对象。解释三维地震资料的主要目的也和当前的有所不同，其主要目的是判断盆地的基本形态、历史以及性质、构造特征、断裂层等，此外还有地层的展布、沉积的相态分布和沉积的环境等等。
但是随着地震勘探技术的发展，以及地质勘探工作的新需要，这种简单解释地震勘探资料的方法已经不能够满足复杂地质状况的需要。因此，随着时间的逐渐流逝，后期的地震勘探资料解释工作有了比较大的改变，变成了精细的构造解释和储层预测；解释地震勘探资料的目的也随之发生变化，其目的主要是为了确定各种隐蔽的低幅度的圈闭、油气的检测以及砂体横向展布、早期油气储藏的描述等等。
这样精细地解释地震勘探资料，使得地震勘探工作的水平大幅度提高。
20世纪90年来至今，变速成图技术、图分析技术以及相干体技术、谱分析
地震资料解释期末复习（王松版） 1地震资料解释——以地质理论和规律为指导，运用地震波传播理论和地震勘探方法原理，综合地质、测井、钻井和其它物探资料，对地震数据进行深入研究、综合分析的过程。 2地震子波（wavelet）：地震勘探过程中，爆炸产生的尖脉冲传播到一定距离时波形逐渐稳定。 3褶积模型的应用： 已知r(t)和w(t)，求s(t)：正演问题 已知w(t) 和s(t) ，求r(t) ：反演问题 已知s(t) 和r(t)，求w(t)：子波处理 4同相轴：指地震时间剖面上相同相位的连接线 5极性判断 6有效波的识别标志 1）强振幅： 叠后资料往往经提高信噪处理，反射波能量大于干扰波能量 2）波形相似性： 子波相同、同一界面反射波传播路径相近，传播过程影响因素相近，相邻地震道上的波形特征（主周期、相位数、振幅包络形状等）是相似的。 3）同相性： 同一个反射波的相同相位，在相邻地震道上的到达时间也是相近的，每道记录下来的振动图是相似的，形成一条平滑的、有一定长度的同相轴，也称相干性。 4）时差变化规律： 在共炮点道集上，直达波、折射波是直线，反射波、绕射波、多次波等为曲线。在动校正后的剖面上，原来直线的同相轴被校正成曲线，一次反射波成为直线，多次波、绕射波为曲线。 1、2用于识别波的出现； 3、4用于识别波的类型、特征及地层界面特征的判断。 7水平叠加剖面的特点 （1）在测线上同一点,根据钻井资料得到的地质剖面上的地层分界面,与时间剖面上的反射波同相轴在数量上、出现位置上,常常不是一一对应的。 （2）时间剖面的纵坐标是双程旅行时t0 ，而地质剖面或测井资料是以铅垂深度表示的,两者需经时深转换,其媒介就是地震波的传播速度,它通常随深度或空间而变化。 （3）反射波振幅、同相轴及波形本身包含了地下地层的构造和岩性信息,如振幅的强弱与地层结构、介质参数密切相关。但是反射波同相轴是与地下的分界面相对应,同相轴与界面两侧的地层、岩性有关。必须经过一些特殊处理（如声阻抗反演技术等）才能把反射波所包含的“界面”的信息转换成为与“层”有关的信息后,才能与地质和钻井资料进行直接地对比。 （4）地震剖面上的反射波是由多个地层分界面上振幅有大有小、极性有正有负、
简介三维地震数据解释 1.发展史和基本概念 不管是地球表层还是我们所寻找和评估的油气储层都是三维的，但是我们所用的地震方法却通常都是二维。直到1972年Walton提出三维地震勘测的概念，三维地震勘测首先被用于一些模型上，几年以后，到1976年的时候，被Bone，Giles和Tegland才把这一新技术推向世界。 维地震方法的本质是随着点线面的数据采集进一步获得封闭空间数据体解释。随着表面露头的更多细节的了解，三维地震勘测已经能够对区域研究发展、生产以及探索做出显著的贡献。在此之前已经有很多三维地震勘测获得成功，1977年Tegland首次报道了油气田开发中三维地震的研究范围。 在接下来的19世纪80年代以及90年代初期，三维地震勘测在探索方面的应用明显增多。随着宽领域三维地震勘测命名这些就开始了，比如三维地震探测。现在，专项的三维地震勘测采样比较精确而且覆盖的领域也比较宽，应用获得能获得成熟结果的碎片信息，比如墨西哥湾。但，这并非探测的唯一用途。很多公司通过展望常规的方法来获得三维地震勘测，以至于他们大多数预算用来做三维地震处理。三维地震方法的演变以及现存的最新方法2001年被Graebner，Hardage和Schneider整理编册。 在最初的这20年间，三维地震勘测经历了很多的成功并且从中获得很多利益。这里转载了5个特别的奖项。第九章也转载了一些，而且整本书里也都穿插暗含了很多。这里是一个三维地震数据和交互工作站的主要共生。 2.分辨率 三维地震方法的基本目标就是提高分辨率，分辨率既包括垂直分辨率也包括分辨率Sheriff（1985）讨论了主题性质。地震数据分辨率大小总是通过一系列的波长值来计算，这些波长值由波速和频率的商来给出（图1-3）。由于岩石更加古老和紧凑，地震波速随着深度增加。由于高频地震信号随着深度增加迅速较弱因此主频随深度而减小。结果就使得波长随深度显著增加，使得分辨率减小。 Martins等人（1995），在海上巴西坎波盆地工作，跟踪了大量的三维地震勘测范围和这个井眼和油气储藏之间的相关性（图1-1）.这些工作很好的向我们证明了三维地震勘测确实正在代替探井。
通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。 一、地震相分析 （一）地震相概念 地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。 （二）地震相分析 地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下: （1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。 （2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。 （3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。大面积的振幅稳定揭示上覆、
下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。 （4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。 （5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。 （6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。 由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。 二、地震相划分标志 （一）外部几何形态 外部形态是一个重要的地震相标志。不同的沉积体或沉积体系，在外形上是有差别的，即使是相似的反射结构，因为外形的不同，也往往反映了完全不同的沉积环境。 目前常见的外部形态（图1）包括席状、席状披盖、楔形、滩形、透镜状、丘 形和充填型等。 1.席状 席状反射是地震剖面上最常见的外形之一，其主要特点是上下界
论地震资料的构造解释工作 论文提要 利用地下介质弹性和密度的差异，通过观测和分析大地对人工激发地震波的响应，推断地下岩层的性质和形态的地球物理勘探方法叫作地震勘探。地震勘探自20世纪20年代问世以来，已成为钻探前勘测石油与天然气资源的重要手段。 地震勘探过程由地震数据采集、数据处理和地震资料解释三个阶段组成，其中地震资料解释工作是地震勘探的重要环节。 地震资料解释是把经过处理的地震信息变成地质成果的过程，包括运用波动理论和地质知识，综合地质、钻井、测井等各项资料，做出构造解释、地层解释，岩性和烃类检测解释及综合解释，绘出有关的成果图件，对测区作出含油气评价，提出钻井位置等。 近十几年来，地震资料解释技术得到了很大的发展，以计算机及相关人员为支撑的人机联作地震解释工作站的普遍使用，不但减轻了解释人员的劳动强度而且提高了工作效率。尤其是由于三维解释和可视化技术的使用大大提高了解释精度，是地震解释工作上升到一个新的更高水平。 从世界油气勘探发展历程看，地震解释随地震技术发展，大致可以分为三个阶段：地震构造解释阶段；地震沉积解释阶段（包括地震地层，层序地层和地震岩性解释）及地震地质综合解释阶段。 正文 一、地震构造解释概论 （一）构造解释流程 地震资料构造解释的核心就是通过地震勘探提供时间剖面和其他物探，重力，磁法，资料以及钻井地质资料结合盆地构造地质学的基本规律，包括区域的，局部的各种构造地质模型，解决盆地内有关构造地质方面的问题。 地震构造解释的流程一般可分为资料准备，剖面解释，空间解释和综合解释四个主要阶段如图一 其具体任务是确定反射标准层的构造，地层属性，接触关系，不整合面性质，并划分构造层，确定盆地类型，盆地内构造基本特征和构造样式，空间位置与形态以及火成岩体，盆，逆，岩体，礁体等地质体的识别，确定并分析盆地内断裂的活动历史，断层性质，识别断层产状，进行断层平面组合，分析盆地的演化历史，地层展布格架及其与够早的配置关系，确定盆地的基本类型，划分各级构造单元，汇编各种比例的区域和局部构造图件，最后结合其他物探，重力，磁法和地质资料对盆地内区带和局部构造进行含油气综合评价，为勘探部署提供决策依据。
地震相 通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。 一、地震相分析 （一）地震相概念 地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。 （二）地震相分析 地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下: （1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。 （2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。（3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。 （4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。 （5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。（6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。 由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。 二、地震相划分标志 （一）外部几何形态 外部形态是一个重要的地震相标志。不同的沉积体或沉积体系，在外形上是有差别的，即使是相似的反射结构，因为外形的不同，也往往反映了完全不同的沉积环境。 目前常见的外部形态（图1）包括席状、席状披盖、楔形、滩形、透镜状、丘 形和充填型等。 1.席状 席状反射是地震剖面上最常见的外形之一，其主要特点是上下界面接近平行，厚度相对稳定。席状相单元内部通常为平行、亚平行或乱岗状反射结构，可代表深湖、半深湖等稳定沉积环境和滨浅湖、冲积平原等不稳定沉积环境。
三维地震勘探技术及其应用 [摘要] 本文应用三维地震勘探技术对某矿南三采区进行探测，探测区内解释断层71条，其中可靠断层61条，较可靠断层10条，31个无煤带。为煤矿安全生产提供了科学依据,节约了生产成本的投入。 [关键词] 三维地震采区 [abstract] this paper introduces the application of three dimensional seismic exploration method on the south third mining area of a certain coal mine. 71 faults were showed in this exploration area, in which there are 61 reliable faults, 10 relatively reliable faults and 31 areas without any coal. those information provides scientific foundation for the production safty of the coal mine and saves the cost. [key words] three dimensional seismic mining area 0.引言 随着煤炭地震勘探技术的提高，尤其是九十年代以来三维地震勘探在煤炭系统的应用与推广，三维地震勘探技术在煤矿采区进行小构造勘探成为现实，给煤矿建设和生产带来了巨大的效益。 近年来，随着我国煤炭资源勘查理论和技术的不断发展，已形成了中国煤炭地质综合勘查理论与技术新体系，其中三维地震勘探技术是五大关键技术之一。[1]
地震资料解释报告 序言 勘查技术与工程卓越班的实践性很强，加强实践教学可以提高学生的动手能力和处理实际问题、分析解决实际问题的能力、使之能更好的适应毕业后实际工作，是一个非常重要的教学环节，也是进一步提高教学质量的重要途径之一。 我们的地震资料解释实践共分两步完成，第一是在学校手工地震资料构造解释课程设计，第二是在东营对news软件的学习。此次实习是在完成了《地震勘探原理》和《地震资料解释》的基础上完成的实习，通过此次实习的机会我们得以理论联系实际并用实践以检验所学理论，各项安排有条不紊的展开。 在每一步的实习过程中都有老师的带领，手工地震资料构造解释课程设计由杨国权老师负责，news软件的学习由张繁昌老师负责。实习过程中注意理论和实际的结合，在老师的带领及同学的相互帮助下，我们顺利的完成了实践所要求的所有内容。
目录 一、实习目的及意义 (4) 二、实习内容 (4) 三、地震资料构造解释 (5) 四、News学习 (7) 五、结论与建议 (26)
一、实习目的及意义 通过课程的学习，对解释软件系统、数据的地质地球物理解释过程等有基本的认识和掌握，通过实习熟悉了勘探方法的整个工作原理和处理解释流程以及实习报告编写等过程。 了解到了反射波的追踪对比、地震资料的地质解释、构造图的绘制、以及研究成果的提交等过程。培养实际技能及对分析和解决实习问题的能力；掌握仪器的工作原理，并学会操作和使用；掌握各方法的基本数据分析和处理技能。 对本专业所从事工作的性质、手段、方法以及新技术、新方法有一个全面的了解，培养学生的实际操作和计算技能以及综合分析问题的独立工作能力，巩固已学过的专业知识，为下一步进入专业课程和毕业论文阶段以及今后走上本专业的工作岗位打下基础。 二、实习内容 地震自资料的构造解释内容主要有工区的地质情况总结、地震资料解释流程、对地震构造解释的分析、体会和建议等。News 的实习内容主要在理论学习好的基础上，学会利用软件完成地震资料解释的整个过程，并得出理论成果。 三、地震资料的构造解释 构造解释是以水平叠加时间剖面为主要资料，利用由地震资料提供的反射波旅行时间、速度等信息，查明地下地层的构造形态、埋藏深度、解除关系等，通过构造解释成果，即使提供钻井井位。 构造解释的三大环节：
Landmark系统在地震资料解释中的应用摘要：随着计算机技术的高速发展和地震勘探资料解释技术的不断提高,应用解释工作站进行资料解释和综合研究越来越普遍。应用LandMark系统进行地震勘探解释成图与以往成图方法相比,具有省时、高效、成图质量高等优点,尤其对于工区面积大、断块复杂、地震勘探数据量大的项目,运用LandMark解释成图系统将会极大地提高工作效率。 一. Landmark软件简介 Landmark软件是美国哈里伯顿（Halliburton）公司开发的钻井工程专用软件，是一套知识集成系统，主要功能是利用所集成的软件模块协助用户进行专业分析并做出决策。Landmark软件包括六个功能模块，即数据、信息管理及分析软件IMI、地震资料目标处理软件Processing、地震地质综合研究应用软件GGT、油藏开发应用软件RM、钻井和完井服务应用软件Drilling和Windows平台应用软件Discovery，各个模块都具有自己的特殊功能。 Landmark软件主要由OpenWorks软件平台和各个应用程序两部分组成。应用程序都是OpenWorks软件平台的插件，均运行于OpenWorks的环境下，受它的管理，遵循其设置的规则和标准。例如，所有应用程序的数据测量系统，投影和坐标系统等都与OpenWorks软件平台的设置一致，这样有利于数据的交换。所有应用程序产生的各类数据包括地质、地震、测井、人文四大类数据，均存储于OpenWorks数据库中，形成了一个统一的数据体，即所谓的数据一体化，总体说来，主要有下列三个特点： （1）方便的数据交换：各个应用程序之间都可以很方便地进行数据交换，SeisWorks 和StratWorks中的断层多边形、层面网格线、等值线等可以方便地相互交换，MapView的图像也可以转成ZMAP+格式，输出高质量的图像。 （2）数据共享：OpenWorks是一个多用户系统，允许多个用户在一个工区内工作，你可以指定用哪些用户的数据，并可指定应用的次序，达到数据全面的共享。 （3）便利的数据通讯：通讯就是实时的数据交换。Landmark软件各个应用程序之间以及每个应用程序内部都存在广泛的通讯。 另外，Landmark软件还具有多平台系统的特点，软件可以运行在SUN、SGI、IBM三种工作站上。应用PetroWorks的软件开发工具包（ModelBuilder)，用户可以开发自己的应用程序，增强软件的功能。OpenWorks有浮动许可的功能，因此网上的任意一台工作站都可通过许可证浮动的方式运行软件。OpenWorks软件平台所挂接的应用程序很多，其中包括单井处理软件(PetroWorks)和多井处理软件(StratWorks)。 Landmark软件服务对象包括任何国家的石油公司、国际石油公司、独立石油公司，以及石油服务公司和咨询公司，全世界超过90%的勘探与生产公司使用Landmark软件，为全球排名前20名的石油生产商中的18家提供技术服务，是业界最大的软件和服务供应商。目前有超过150个软件应用，发行了120000套软件许可证，覆盖勘探、开发、钻井、生产和信息管理等多方面。集成解决方案应用于地质和地球物理、油藏管理、钻完井、生产优化、信息管理等多个领域。下面以Processing模块为例，主要介绍一下Landmark软件的应用情况。 二.软件功能简介 1.SynTool（合成地震记录制作） SynTool是一体化的层位标定工具，用以将地质分层、岩性与地震数据精确地联结起来，它提供了建立精确的合成地震记录所需的特征参数，并提供了强大的曲线编辑处理功能来帮
解释及分析地震数据体一般步骤： 1、合成人工记录和层位标定 2、追层位，注意闭合 3、解释断层 3、平面成图 在解释过程中可能用到的五种技术方法： 1.层位标定技术 2.三维体构造精细解释技术 3.相干数据体分析技术 4.低序级断层识别技术 5.断点组合技术 其中各项技术的具体用法自己去查资料 若遇到潜山和特殊岩性体时，在成图前增加1项，速度场分析即第6项技术变速成图技术；若有储层描述部分，还需增加反演处理。 1、反演工区建立 2、地震子波提取 3、井地标定 4、初始模型建立 5、反演参数选取 6、反演处理 7、砂体追踪描述 8、成图 在三维地震构造解释的基础上，对有井斜资料的井，分层段进行了井深校正，将测井井深校正为垂直井深。通过钻井资料的校正，利用校正数据表的数据，对断层的断点位置和断距进行归一化处理，对三维地震所做的构造图与钻井数据相矛盾的地方进行反复推敲，分析油藏油水关系，对一些四、五级断层进行组合、修正，反复修改构造，最后编制研究区构造图。静校正statics：地震勘探解释的理论都假定激发点与接收点是在一个水平面上，并且地层速度是均匀的。但实际上地面常常不平坦，各个激发点深度也可能不同，低速带中的波速与地层中的波速又相差悬殊，所以必将影响实测的时距曲线形状。为了消除这些影响，对原始地震数据要进行地形校正、激发深度校正、低速带校正等，这些校正对同一观测点的不同地震界面都是不变的，因此统称静校正。广义的静校正还包括相位校正及对仪器因素影响的校正。随着数字处理技术的发展，已有多种自动静校正的方法和程序。 [深度剖面]depth record section;据磁带地震记录的时间剖面或普通光点记录，用一般方法所作出的地震剖面只是表示界面的法线深度，而不是真正的铅垂深度。经过偏移校正和深度校正之后，得到界面的铅垂深度剖面才叫做深度剖面，它是地质解释的重要资料。用数字电子计算机处理磁带地震记录，能自动得出深度剖面 [同相轴]lineups;地震记录上各道振动相位相同的极值(俗称波峰成波谷)的连线称为同相轴。在解释地震勘探资料时，常常根据地震记录上有规律地出现的形状相似的振动画出不同的同相轴，它们表示不同层次的地震波。 [速度界面]velocity interface;是指对地震波传播速度不同的、相邻的两层介质的公共接触面。信噪比signal-to-noise ratio：信噪比有多种定义。通常将地震仪器的输出端上，有效信号的功率与噪声(干扰)的功率之比称为信噪比。信噪比既与输入信号本身有关，更决定于仪器的特性，它也被用来衡量资料处理的效果。因此，提高信噪比是提高地震工作质量的关键问题之一。信噪比愈大愈好，可以通过改进仪器性能或选择工作方法提高信噪比。 子波wavelet：从震源发出的原始地震脉冲在介质中传播时，由于介质对地震脉冲有滤波作用，并且地层界面使波产生反射和折射，因此，自距震源一定距离起，脉冲波形便发生变化而与原始波形不同，但在一定传播范围内其形状甚本保持不变，这时的地震脉冲便称为子波。子波的形状决定于震源和介质的滤波性质，其频率随传播距离的增大而有所降低，振幅也逐渐减小。不同的界面各自的子波不同，每一道的地震记录可以认为是由一系列的子波构成的。子波不仅用于制作理论地震记录，而且在断层对比和反褶积处理等方面都需要它。 [有效速度] effective velocity; 把覆盖层看作均匀介质而从实际观测所得的反射波或从折射波时距曲线求得的波速，统称为有效速度。由于在层状地层中存在层理，介质并不真正是均匀的，再加上界面的弯曲，使有效速度不同于平均速度，往往是比平均速度大的一种近似速度，但在各层速度的差别不很大和界面弯曲不大时，两者的差别很小。 [有效波]effective wave; 指能用来解决某些地质问题的人工激发的地震波。有效波是个相对的
三维地震资料叠前连片处理技术 1 引言 地震资料连片拼接处理技术对需要连片的地震数据有较多的要求。当地震数据的前提条件能较好满足连片要求时,便能得到满意的拼接效果。 在以往地震资料采集时,由于受地质勘探目标、经济能力、勘探技术、勘探周期等因素的影响与制约,相邻区块间地震数据往往不能满足连片拼接前提条件,势必给后来的拼接处理造成困难。 东方地球物理公司研究院海外业务部拉美数据处理中心(ADP)的处理人员,通过大量试验、分析、攻关,在综合软件环境下形成并采用了一套系统的连片拼接处理技术,该技术在三个不同大区块的三维地震资料连片拼接处理中获得了成功,取得了良好的拼接效果。本文对这些实际连片拼接处理中取得的经验和认识进行归纳总结,以飨读者。 2 三维连片处理技术 由于不同区块的地震数据采集年度不同、所采用的仪器、观测系统、施工参数(如采集仪器、震源类型、药量、井深、激发组合和接受组合等)和采集时的地表不同,导致不同区块的地震数据在观测系统和覆盖次数、面元大小、方位角、频率、相位和极性、各区块间的时差、原始数据品质、相邻区块间的重叠段长短以及重叠段的信噪比等方面存在差异。 为了更好地消除这些差异,一般连片拼接处理可以分为三个步骤:首先是在各个单区块内,分别根据各区块地震数据特征,针对性地定义网格,进行最小相位化、叠前去噪、球面扩散补偿、地表一致性振幅补偿、地表一致性反褶积和地表一致性剩余静校正处理。利用单块内原始面元网格的优势,在合理统一处理参数的前提下,采用系列地表一致性处理,依次消除因地表因素造成的振幅不均衡、子波不一致、区域性的剩余静校正时差的影响,提高单区块地震资料的信噪比,为区块间的匹配整合奠定基础。其次进行匹配滤波和地震数据整合。通过在不同区块拼接处的水平叠加剖面上求取匹配滤波算子,将所得滤波因子应用于叠前地震数据,经过此项处理后,不同区块拼接处的叠前地震数据的振幅、频率和相位都能得到较好的匹配,深浅层的反射波数据都能达到无缝拼接。 最后进行地震数据拼接整合后的处理。当数据拼接完成后,可以继续开展地表一致性振幅补偿、预测反褶积、全区统一速度分析、地表一致性剩余静校正和面元均化处理。这样可以进一步均衡区块间的振幅差异、提高分辨率和消除整个区块的剩余静校正时差。应用面元均化技术,可以均化CMP面元中的炮检距分布,消除覆盖次数不均匀的现象,填补由于炮检距变化形成的浅层缺口和面元大小变化及方位角变化形成的空道。当面元均化不能较好地解决覆盖次数横向剧烈变化,而导致叠前偏移结果出现严重画弧时,可使用基于覆盖次数的振幅调节技术

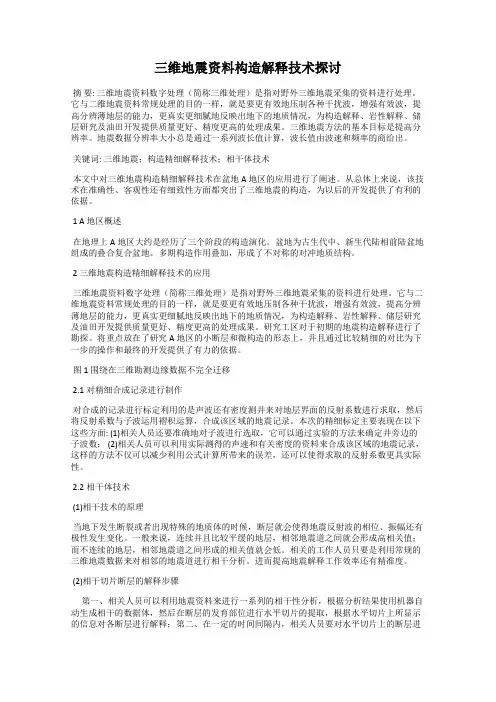

三维地震资料构造解释技术探讨 发表时间：2019-12-30T13:23:19.407Z 来源：《科学与技术》2019年 15期作者：王卫英燕传健包利[导读] 三维地震资料数字处理（简称三维处理）是指对野外三维地震采集的资料进行处理摘要: 三维地震资料数字处理（简称三维处理）是指对野外三维地震采集的资料进行处理。它与二维地震资料常规处理的目的一样，就是要更有效地压制各种干扰波，增强有效波，提高分辨薄地层的能力，更真实更细腻地反映出地下的地质情况，为构造解释、岩性解释、储层研究及油田开发提供质量更好、精度更高的处理成果。三维地震方法的基本目标是提高分辨率。地震数据分辨率大小总是通过一 系列波长值计算，波长值由波速和频率的商给出。 关键词: 三维地震；构造精细解释技术；相干体技术 本文中对三维地震构造精细解释技术在盆地A地区的应用进行了阐述。从总体上来说，该技术在准确性、客观性还有细致性方面都突出了三维地震的构造，为以后的开发提供了有利的依据。 1 A地区概述 在地理上A地区大约是经历了三个阶段的构造演化。盆地为古生代中、新生代陆相前陆盆地组成的叠合复合盆地。多期构造作用叠加，形成了不对称的对冲地质结构。 2 三维地震构造精细解释技术的应用 三维地震资料数字处理（简称三维处理）是指对野外三维地震采集的资料进行处理。它与二维地震资料常规处理的目的一样，就是要更有效地压制各种干扰波，增强有效波，提高分辨薄地层的能力，更真实更细腻地反映出地下的地质情况，为构造解释、岩性解释、储层研究及油田开发提供质量更好、精度更高的处理成果。研究工区对于初期的地震构造解释进行了勘探。将重点放在了研究A地区的小断层和微构造的形态上，并且通过比较精细的对比为下一步的操作和最终的开发提供了有力的依据。 图1 围绕在三维勘测边缘数据不完全迁移2.1对精细合成记录进行制作 对合成的记录进行标定利用的是声波还有密度测井来对地层界面的反射系数进行求取，然后将反射系数与子波运用褶积运算，合成该区域的地震记录。本次的精细标定主要表现在以下这些方面: (1)相关人员还要准确地对子波进行选取，它可以通过实验的方法来确定井旁边的子波数； (2)相关人员可以利用实际测得的声速和有关密度的资料来合成该区域的地震记录，这样的方法不仅可以减少利用公式计算所带来的误差，还可以使得求取的反射系数更具实际性。 2.2相干体技术 (1)相干技术的原理 当地下发生断裂或者出现特殊的地质体的时候，断层就会使得地震反射波的相位、振幅还有极性发生变化。一般来说，连续并且比较平缓的地层，相邻地震道之间就会形成高相关值；而不连续的地层，相邻地震道之间形成的相关值就会低。相关的工作人员只要是利用常规的三维地震数据来对相邻的地震道进行相干分析。进而提高地震解释工作效率还有精准度。 (2)相干切片断层的解释步骤 第一、相关人员可以利用地震资料来进行一系列的相干性分析，根据分析结果使用机器自动生成相干的数据体，然后在断层的发育部位进行水平切片的提取，根据水平切片上所显示的信息对各断层进行解释；第二、在一定的时间间隔内，相关人员要对水平切片上的断层进行解释；第三、对剖面的断层进行解释；第四、在先前的平面和剖面的断层解释的基础之上进行相关断层的组合，然后再根据顺层切片的原理进行验证。 图2 来自地震解释的三组正交切面(3)相干切片断层在研究区的应用
《油藏综合解释系统用户手册—V3.0》 三维地震构造解释 用户手册 中国石油化工股份有限公司 石油勘探开发研究院南京石油物探研究所 2004年5月
油藏综合解释系统 南京石油物探研究所石油勘探开发软件发展中心 目 录 一、三维地震构造解释概述 (3) 1.1 功能简介 (3) 1.2 名词、术语 (3) 1.3 主界面说明 (4) 二、菜单说明 (6) 2.1 主菜单说明 (6) 2.1.1 文档下拉菜单 (6) 2.1.2 参数下拉菜单 (6) 2.1.3 显示下拉菜单 (7) 2.1.4 解释下拉菜单 (8) 2.1.5 选项下拉菜单 (9) 2.1.6 帮助菜单 (11) 2.2 图符菜单说明 (11) 2.2.1 常规图符菜单 (11) 2.2.2 参数图符菜单 (12) 2.2.3 显示图符菜单 (12) 2.2.4 解释图符菜单 (13) 2.2.5 工具图符菜单 (14) 2.2.6 数据切换图符菜单 (14) 三、功能与操作说明 (16) 3.1 文档菜单栏功能与操作说明 (16) 3.1.1 新建 (16) 3.1.2 打开 (16) 3.1.3 保存 (17) 3.1.4 另存为 (18) 3.1.5 打印 (19) 3.1.6 退出 (19) 3.2 参数菜单栏功能与操作说明 (19) 3.2.1 解释范围 (19) 3.2.2 显示参数 (20) 3.2.3 显示内容 (21) 3.2.4 注释参数 (22)
三维地震构造解释用户手册 Copyright ? 2003，IGP 3.2.5 井资料 (23) 3.3 显示菜单栏功能与操作说明 (24) 3.3.1 主测线 (24) 3.3.2 联络测线 (24) 3.3.3 时间切片 (24) 3.3.4 序列剖面 (25) 3.3.5 相邻的解释结果 (26) 3.3.6 自动追踪结果 (28) 3.4 解释菜单栏功能与操作说明 (28) 3.4.1 层位 (28) 3.4.2 断层 (31) 3.4.3 自动追踪 (34) 3.4.4 层平滑 (35) 3.4.5 层归位 (36) 3.4.6 层拉平 (36) 3.5 选项菜单栏功能与操作说明 (37) 3.5.1 地震色谱 (37) 3.5.2 工具栏 (43) 3.5.3 任意线 (43) 3.5.4 监控信息 (43) 3.5.5 操作层 (43) 四、对象的操作说明 (48) 4.1 层位或断层对象默认操作 (48) 4.2 层位对象插入操作 (49) 4.3 断层对象插入操作 (49) 五、常规使用步骤 (51)
地震勘探资料解释技术规程 1 范围 本标准规定了陆上二维、三维地震勘探资料解释的技术和质量要求。 本标准适用于陆上石油天然气二维、三维地震勘探资料解释。 2 规范性引用文件 下列文件中的条款通过SY/T5481的本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 SY/T 5933-2000 地震反射层地震地质层位代号确定原则 SY/T 5934-2000 地震勘探构造成果钻井符合性检验 SY/T 5938-2000 地震反射层地质层位标定 3 基础工作 3.1收集的基础资料 所收集的各项基础资料应该是正式成果，如果是中间成果则只能作参考，应用时要注明。3.1.1二维地震资料解释所需资料 a）地质、重力、磁力、电法、化探、放射性等资料； b）地形图、地质图、地貌图； c）钻井、测井、试油、试采、分析化验等资料； d）必要时应收集表层及静校正资料；地表高程、浮动基准面高程； e）地震测线位置图、测量成果、交点桩号、井位坐标及井轨迹资料等； f）地震测井、VSP资料及其它各种速度资料； g）用于解释的地震剖面、特殊处理剖面、处理流程及参数等； h）卫星照片资料及遥感资料； i）前人研究成果、报告、图件等； j）使用解释系统解释，应收集二维地震资料的纯波磁带、成果磁带及剖面上CMP号与测线桩号的对应关系。 3.1.2三维地震资料解释所需资料 除收集3.1.1中规定的b、d、f、g、i等项外，还需收集： a）三维偏移的纯波磁带及成果磁带；
常用地震处理解释软件大全
常用地震处理解释软件大全 一、地震处理 1.ProMax 简介LandMark的地震处理软件 2.Focus Paradigm的地震处理软件系统，配合EPOS3 TE(Third Editon)的版本。 3.CGG 地震处理软件系统 4.Omega 地震处理软件系统。 5.TomoxPro 井间地震处理软件 井间地震全套的综合处理分析软件系统，它包括以下主要功能： 1）设计与模拟井间地震勘探实验 2）计算全波场的井间地震人工合成图 3）拾取井间地震波的初至走时 4）初至波非线性层析成像 5）井间地震波预处理，包括波场分离 6）波动方程的全波场偏移 7）上行波与下行波的CDP叠加 8）偏移后处理与叠后校长量分析与应用 该软件系统共包括14个模块，提供大量的质量监控与图形显示功能。 6.Univers VSP 垂直地震处理 垂直地震处理VSP 7.GreenMountain 绿山Mesa 野外施工设计、高精度折射静校正微机版 8.Omni Workshop 最新的三维地震勘测设计工具集，自动生成的开放式数据库支持设计、执行和分析各个阶段的数据访问。 9.Vista Window 2D/3D
10.GeoCT-I 二维野外小折射自动层析成像软件 GeoTomo公司开发的二维野外小折射自动层析成像软件系统。该系统适用于现场处理野外小折射地震资料。 11.克浪KeLang 地震采集工程软件、采集论证 12.TestifiLand for Windows 仪器、源、接收器测试分析软件，它产生代表读到的原始带数据的统计图表。 13.SPS_QC 地震辅助数据生成与质控系统 二、地震解释 https://www.doczj.com/doc/8a3983511.html,ndMark地震综合解释软件包R2003，工作站版15CD LandMark的大型地震综合解释软件，包括地震资料解释，三维自动层位追踪，合成地震记录制作，三维可视化解释、地质解释与地层对比、迭后处理，数据体相干分析，地震属性提取属性分析、地址建模、断层封堵分析做图。层面与断层模型，出量计算、测井解释，精细目标分析，井位设计等。 https://www.doczj.com/doc/8a3983511.html,ndMark R2003.4软件全套，55CD 包括全套解释系统和一些辅助工具、教程，共55CD，包括工作站系统全套、Linux全套和部分Windows版本的软件（软件清单另列）。 https://www.doczj.com/doc/8a3983511.html,ndMark R2003.12软件全套，46CD 包括全套解释系统和一些辅助工具、教程，共46CD。 17.Discovery Discovery--微机一体化油藏描述软件,是美国Landmark公司在Windows环境下开发的产品，无论地质情况简单还是复杂，Discovery都将为您提供一整套非常有效的工具，把地质研究、地震解释、测井分析、开发生产动态管理集
地震参数（地震相标志）按其属性可分为四大类： ①几何参数：反射结构、外形； ②物理参数：反射连续性、振幅、频率、波的特点； ③关系参数：平面组合关系； ④速度－岩性参数：层速度、岩性指数、砂岩含量。 一、内部反射结构 (Seismic Reflection Configuration) 指层序内部反射同相轴本身的延伸情况及同相轴之间的相互关系反映物源方向、沉积过程、侵蚀作用、古地理、流体界面等 ②发散反射结构（Divergent） 往往出现在楔形单元中，反射层在楔形体收敛方向上常出现非系统性终止现象(内部收敛)，向发散方向反射层增多并加厚。它反映了由于沉积速度的变化造成的不均衡沉积或沉积界面逐渐倾斜，反映沉积时基底的差异沉降，常出现于古隆起的翼部，盆地边缘、或同生断层下降盘，盐丘翼部，往往是油气聚集的有利场所。 ③前积反射结构（Progradational） 由沉积物定向进积作用产生的，为一套倾斜的反射层，与层序顶底界呈角度相交，每个反射层代表某地质时期的等时界面并指示前积单元的古地形和古水流方向。在前积反射的上部和下部常有水平或微倾斜的顶积层和底积层，常见近端顶超和远端下超。代表三角洲沉积。上部是浅水沉积，下部则是深水沉积。 d．叠瓦状前积（shingled），它表现为在上下平行反射之间的一系列叠瓦状倾斜反射，这些斜反射层延伸不远，相互之间部分重叠。它代表斜坡区浅水环境中的强水流进积作用，是河流、缓坡三角洲或浪控三角洲的特征。也称之为羽状前积。 在同一三角洲沉积中，不同部位可表现为不同类型的前积。如受主分支河道控制的建设性三角洲朵状体可能表现为斜交前积，无顶积层也无底积层，只有前积层，较低能的朵状体侧缘或朵状体之间可能呈现S形前积。 前积在不同方向的测线上表现不同，倾向剖面表现为前积，走向剖面表现为丘形。 ④乱岗状反射结构（hummocky） 它是由不规则、连续性差的反射段组成，常有非系统性反射终止的同相轴分叉现象。常出现在丘形或透镜状反射单元中。维尔把它解释为三角洲或三角洲间湾沉积的反射特征，代表分散性弱水流沉积。冲积扇及扇三角洲沉积中也会出现这种反射结构。 乱岗结构的波状起伏幅度较小，接近于地震分辨率极限（乱中有规则），乱岗状与杂乱反射的名称易混淆，在实际上有很大差别，有人亦称之为波状反射。
三维地震勘探，石油探测仪器新发展 摘要：近年来，探测技术的发展呈逐年上升趋势，为石油探测量作业带来了根本性的改变。本文根据石油物探测常用仪器的发展趋势，阐述笔者的观点。 关键词：石油探测发展技术 的图像更加清晰、位置预测更加可靠。 三维地震勘探技术是从二维地震勘探逐步发展起来的，是地球物理勘探中最重要的方法，也是当前全球石油、天然气、煤炭等地下天然矿产的主要勘探技术。 原来的人工测量方法，即二维地震勘探方法是在地面上布置一条条的测线，沿各条测线进行地震勘探施工，采集地下地层反射回地面的地震波信息，然后经过电子计算机处理得出一张张地震剖面图。经过地质解释的地震剖面图就像从地面向下切了一刀，在二维空间(长度和深度方向)上显示地下的地质构造情况。同时几十条相交的二维测线共同使用，即可编制出地下某地质时期沉积前地表的起伏情况。如果发现哪些地方可能储有油气，则可确定其为油气钻探井位。 与二维地震勘探相比，三维地震勘探不仅能获得一张张地震剖面图，还能获得一个三维空间上的数据体。三维
数据体的信息点的密度可达12.5米×12.5米(即在12.5米×12.5米的面积内便采集一个数据)，而二维测线信息点的密度一般最高为1千米×1千米。由于三维地震勘探获得信息量丰富，地震剖面分辨率高，地下的古河流、古湖泊、古高山、古喀斯特地貌、断层等均可直接或间接反映出来。地质勘探人员利用高品质的三维地震资料找油找气，中国近期发现的渤海湾南堡大油田、四川普光大气田、塔里木盆地塔中Ⅰ号大气田等，全要归功于高精度的三维地震勘探技术。 现在的三维地震勘探是根据人工激发地震波在地下 岩层中的传播路线和时间、探测地下岩层界面的埋藏深度和形状，认识地下地质构造进而寻找油气藏的技术，与医院使用的B超、彩超和CT技术类似。地质学家通过三维勘探剖面寻找地下油气藏，和医生通过CT寻找病人身体内部的病变不同之处在于：人体结构是基本相同的，而地表的条件和地下的地质结构却千变万化，油气的运动方向与赋存部位也无规律可循；应该说，地质学家面临的挑战比医生大得多。 也正因为如此，为了寻找更多的石油与天然气，三维地震勘探技术近几年发展很快，数据采集、处理和解释的方法不断取得新的突破。每秒几千亿次计算速度的高性能
地震相意义
通过层序的划分，可以大致确定不同类型的砂岩储集体在纵向上发育的有利层位。通过对有利层序内地震相的研究，可以确定砂岩储集体的沉积相及横向的分布范围，从而为砂岩储层的综合预测奠定基础。 一、地震相分析 （一）地震相概念 地震相是沉积相在地震剖面上表现的总和，是由沉积环境（如海相或陆相）所形成的地震特征，是指一定面积内的地震反射单元，该单元内的地震属性参数与相邻的单元不同.它代表产生其反射的沉积物的岩性组合、层理和沉积特征。 （二）地震相分析 地震相分析就是在划分地震层序的基础上，利用地震参数特征上的差别，将地震层序划分为不同的地震相区，然后作出岩相和沉积环境的推断。用来限定地震相单位的基本参数是那些涉及层系内部的反射形态和层系本身的几何外形的有关参数，目前在地震相分析中使用的地震反射参数及其地质解释如下: （1）反射结构:反射结构反映层理类型、沉积作用、剥蚀和古地貌以及流体类型。 （2）地震相单元外形和平面组合:不同沉积环境下形成的岩相组合有特定的层理模式和形态模式，导致反射结构和外形的特定组合，从而反映沉积环境、沉积物源和地质背景。 （3）反射振幅:反射振幅与波阻抗差有关，反映界面速度一密度差、地层间隔及流体成分和岩性变化。大面积的振幅稳定揭示上覆、下伏地层的良好连续性，反映低能级沉积；振幅快速变化，表示上覆和（或）下伏地层岩性快速变化，是高能环境的反映。 （4）反射频率:反射频率受多种因素的影响，如地层厚度、流体成分、埋深、岩性组合、资料处理参数等。视频率的快速变化往往说明岩性的快速变化，因而是高能环境的产物。 （5）同相轴连续性:它直接反映地层本身的连续性，与沉积作用有关。连续性越好，表明地层越是与相对较低的能量级有关；连续性越差，反映地层横向变化越快，沉积能量越高。 （6）层速度:层速度反映岩性、孔隙度、流体成分和地层压力。 由于同一地震相参数的变化可以由多种地质作用产生，因此地震相分析具有明显的多解性。但是既然地震相是沉积相的反映，地震相必然能够反映储集体或油气储集相带（刘震，1997）。 二、地震相划分标志 （一）外部几何形态 外部形态是一个重要的地震相标志。不同的沉积体或沉积体系，在外形上是有差别的，即使是相似的反射结构，因为外形的不同，也往往反映了完全不同的沉积环境。 目前常见的外部形态（图1）包括席状、席状披盖、楔形、滩形、透镜状、丘 形和充填型等。 1.席状 席状反射是地震剖面上最常见的外形之一，其主要特点是上下界面接近平行，厚度相对稳定。席状相单元内部通常为平行、亚平行或乱岗状反射结构，可代表深湖、半深湖等稳定沉积环境和滨浅湖、冲积平原等不稳定沉积环境。
