直螺纹接头安装

关于直螺纹套筒加工及安装标准
一、工艺流程
钢筋下料→滚丝→丝头检验→直螺纹连接
钢筋下料 滚丝
丝头检验 直螺纹连接
二、操作要点
（1）切口的端面平整并与轴线垂直。

（2）钢筋螺纹的丝头、牙形、螺距等必须与连接套筒一致， 螺牙应无裂纹、无断牙及其他缺陷，丝头加工长度为标准型套 筒长度的 1/2，及时在套丝端安装塑料保护帽。

（3）套筒规格参考表
（4）及时在套丝端安装塑料保护帽
（5）将钢筋丝头拧入经型式检验合格的连接套筒，用扳手拧紧，使钢筋丝头在套筒中央位置相互顶紧，再用扭力扳手校核拧紧力矩。

三、要点剖
析1、一查
钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。

2、二抽
（1）每批直螺纹连接套筒随机抽检5%，合格率应大于 95%，抽检合格品率小于95 时应另抽取同样数量重新检验。

当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。

（2）以一个工作班加工的丝头为一个验收批，随机抽
检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍
小于
95%时，应对全部丝头进行逐个检验。

3、三拧
（1）钢筋直螺纹丝头应有保护帽或连接套保护丝头。

（2）套筒两端拧入连接套的长度应相等，差值不大于一个丝扣。

（3）两端钢筋丝头应拧紧，使钢筋丝头端部顶紧。

直螺纹连接方案前言直螺纹连接方案是一种常用的连接方法，常用于管道、管接头和螺纹连接件等。

它具有连接简单、拆卸方便、密封性好等特点，在工业领域得到了广泛的应用。

本文将介绍直螺纹连接的基本原理、连接方式以及注意事项。

一、基本原理直螺纹连接是利用相互咬合的螺纹来实现连接的一种方式。

它采用的是三角形形状的螺纹，也被称为V型螺纹。

其中，螺纹由凸起的螺旋体和切口形成，既可以是内螺纹（如管螺纹），也可以是外螺纹（如螺纹接头）。

二、连接方式直螺纹连接的方式有以下几种：1. 螺纹连接螺纹连接是直螺纹连接的最基本方式。

在螺纹连接中，通过将外螺纹和内螺纹相互旋转，在螺纹的咬合作用下实现连接。

这种连接方式简单、可靠，常用于管道、水龙头等场合。

2. 锥管连接锥管连接是一种将锥形管子通过直螺纹连接的方式。

它的连接方式类似于螺纹连接，但是在锥管连接中，螺纹的咬合作用会导致管道的锥形端面和连接件的锥形端面之间产生密封效果，从而实现更好的密封性。

3. 管接头连接管接头连接是将两根或多根管子通过直螺纹连接在一起的方式。

通过管接头连接可以实现管道的延伸、连接或分支。

管接头连接一般包括两种类型：外螺纹管接头和内螺纹管接头。

外螺纹管接头多用于连接外螺纹管子，而内螺纹管接头多用于连接内螺纹管子。

三、注意事项在使用直螺纹连接方案时，需要注意以下几点：1.连接时的加装力度在进行直螺纹连接时，需要注意加装力度。

加装力度过大容易导致连接件损坏或螺纹扎线，加装力度过小则容易导致连接松动或密封性不好。

因此，在加装时需要掌握适当的力度，以确保连接的可靠性和密封性。

2.连接件的材质选择直螺纹连接方案中使用的连接件可以有不同的材质选择，如铜、不锈钢、塑料等。

在选择连接件材质时，需要考虑到连接环境的要求，包括耐压、耐腐蚀等性能，从而选择最适合的材质。

3.连接的紧固顺序在进行多个连接件的直螺纹连接时，需要按照一定的紧固顺序进行。

如果乱序连接可能会导致连接不紧密或者连接件与管道之间出现位置偏差。

钢筋直螺纹套筒连接方法1简介本工程梁的受力钢筋直径≥22mm的连接采用直螺纹连接，为了确保本工程直螺纹连接的质量，在本工程直螺纹连接施工过程中，按如下方法组织施工。

2施工工艺直螺纹套筒连接接头的原理为：先将所需连接的钢筋的端部，用机械将墩粗至预定的尺寸，再对墩粗部分进行加工，将该段加工成圆柱螺丝，然后用套筒将两根端部加工成圆柱螺纹的钢筋通过套筒连接成整体。

直螺纹套筒连接接头的施工工艺流程为：套筒验收→钢筋下料→对钢筋所需连接的端部进行墩粗→用刻纹机将钢筋墩粗部分加工或直螺纹→钢筋螺纹检验→套筒、钢筋就位→用板手拧紧钢筋接头→检验连接好的钢筋接头→用油漆在连接好的钢筋上划上标记。

3直螺纹施工方法钢筋下料：在对直螺纹钢筋进行下料时，根据该钢筋的所需的长度，再预留墩粗的缩短长度及套筒的长度，这样可保证钢筋的长度，或者采用如下方法，当钢筋只有一端需连接时，采用先墩粗，刻丝后，再对另一端进行截断。

墩粗：墩粗时，根据钢筋的直径及套筒的长度，确定墩粗的长度，根据套筒的直径确定墩粗后的直径，确保刻丝后的直径。

刻丝：钢筋墩粗部分的刻丝采用的纹机进行，刻丝时，钢筋应放平，刻出来的丝路清楚，大小合适，长度满足要求。

钢筋的连接：钢筋的水平连接采用先固定一条需连接的钢筋，在其需连接部位套上套筒，由人力用扳手夹住套筒沿其拧紧方向进行拧紧，拧紧时，钢筋的丝路与套筒的丝路应相符，先用手将套筒套上，拧紧几路丝后，再用扳手拧紧，扳手拧紧的力矩应符合要求，将套筒拧紧后，再将需连接的另一条钢筋端部插入套筒，先用手对丝路，钢筋的方向应同套筒，将钢筋拧入套筒几度丝后，再用扳手夹住钢筋朝拧紧的方向用力拧紧，直至满足要求的力矩后方可停止。

当钢筋接头连接好后，用油漆在该接头位置做标记。

4检验直螺纹的检验包括套筒的检验、螺纹丝的检验及接头的检验。

套筒的检验：套筒应有产品合格证，进场时两端应有保护塞，表面有规格标记。

套筒的大小、规格应与要求相符，套筒表面无损伤，套筒的丝应均匀，没有断丝等。

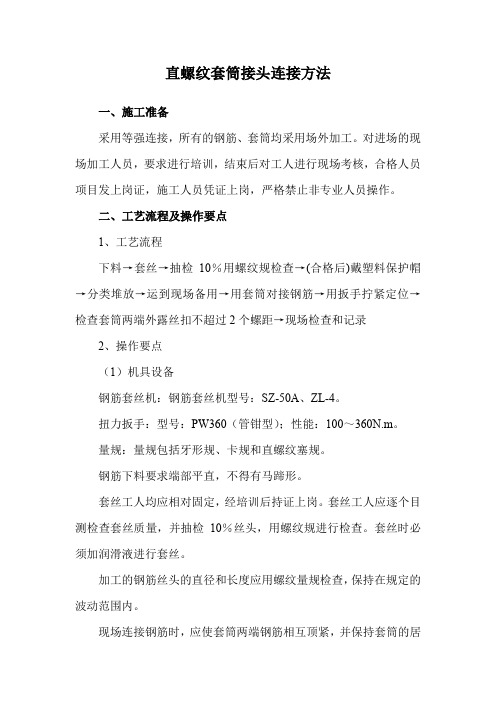

直螺纹套筒接头连接方法一、施工准备采用等强连接，所有的钢筋、套筒均采用场外加工。

对进场的现场加工人员，要求进行培训，结束后对工人进行现场考核，合格人员项目发上岗证，施工人员凭证上岗，严格禁止非专业人员操作。

二、工艺流程及操作要点1、工艺流程下料→套丝→抽检10％用螺纹规检查→(合格后)戴塑料保护帽→分类堆放→运到现场备用→用套筒对接钢筋→用扳手拧紧定位→检查套筒两端外露丝扣不超过2个螺距→现场检查和记录2、操作要点（1）机具设备钢筋套丝机：钢筋套丝机型号：SZ-50A、ZL-4。

扭力扳手：型号：PW360（管钳型）；性能：100～360N.m。

量规：量规包括牙形规、卡规和直螺纹塞规。

钢筋下料要求端部平直，不得有马蹄形。

套丝工人均应相对固定，经培训后持证上岗。

套丝工人应逐个目测检查套丝质量，并抽检10％丝头，用螺纹规进行检查。

套丝时必须加润滑液进行套丝。

加工的钢筋丝头的直径和长度应用螺纹量规检查，保持在规定的波动范围内。

现场连接钢筋时，应使套筒两端钢筋相互顶紧，并保持套筒的居中位置，两端外露扣不超过2个螺距。

（2）直螺纹套筒的加工与检验直螺纹钢筋连接直螺纹套筒的尺寸，应与钢筋端头直螺纹的牙形与牙数匹配，并应满足承载力略高于钢筋母材的要求。

直螺纹套筒的加工应在专业工厂进行；各种套筒的外表面，均有明显的钢筋级别及规格标记；套筒加工后，其两端直孔必须用与其相应的塑料密封盖封严。

直螺纹套筒的验收，应检查：套筒的规格、型号与标记；套筒的内螺纹圈数、螺距与齿高；螺纹有无破损、歪斜、不全、锈蚀等现象。

套筒检验的重要一环是用直螺纹塞规检查同规格套筒的加工质量。

当套筒大端边缘在直螺纹塞规大端缺口范围内时，套筒为合格品。

套筒须有检验报告、出厂合格证及抽检报告，钢筋套丝加工及接头连接须符合《钢筋机械连接通用技术规程》。

三、钢筋直螺纹的加工与检查1、钢筋下料时，采用无齿锯切割，其端头截面应与钢筋轴线垂直，并不得翘曲。

2、将钢筋两端卡于套丝机上套丝。

直螺纹套筒连接施工工艺标准展开全文高层建筑施工中，钢筋连接会用到很多的直螺纹套筒连接，那么你知道钢筋直螺纹套筒是怎么连接的吗？本文将按照直螺纹套筒连接的施工工艺及要求做个详细介绍，共分为3块内容介绍：一、滚压直螺纹连接介绍二、直螺纹接头加工、安装及验收要求三、施工现场直螺纹连接常见问题一、滚压直螺纹连接介绍钢筋剥肋滚压直螺纹连接技术就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。

该连接方式具有高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠的优点。

直螺纹套筒半成品各种规格套筒二、直螺纹接头加工、安装及验收要求①施工工艺流程：钢筋断料→剥肋滚压螺纹→丝头检验→套丝保护→连接套筒检验→现场连接→接头检验钢筋剥肋滚丝机钢筋螺纹剥肋滚压中滚压成型的钢筋接头②直螺纹套筒接头加工、安装及验收要求1、直螺纹接头加工：1）钢筋端部应切平或镦平后加工螺纹；2）镦头不得有与钢筋轴线相垂直的横向裂缝；3）钢筋丝头长度应满足产品设计要求，具体长度及牙数如下表所示。

钢筋滚丝长度与牙数参数表规格套筒长度滚丝长度牙数16 45±1mm25 1018 50±1mm27.5 1120 55±1mm30 1222 60±1mm32.5 1325 65±1mm35.5 1228 70±1mm38 1332 75±1mm40.5 1436 85±1mm45.5 1540 90±1mm48 16③直螺纹接头安装：1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。

标准型接头安装后的外露螺纹不宜超过两倍螺距；2）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：钢筋直径（mm）≤1618至20 22至25 28至32 36至40拧紧扭矩（N*m）100 200 260 320 360梁接头安装柱接头安装④、直螺纹接头检验与验收：1）工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。

3.14 钢筋接头直螺纹连接施工工艺标准1适用范围本标准适用于工业与民用建筑承受动荷作用及各抗震等级的钢筋混凝土结构中直径为20～50mm 的HRB335、HRB400 级(Ⅱ、Ⅲ级)钢筋的连接，尤其适用于要求发挥钢筋强度和延性的重要结构。

钢筋接头直螺纹连接包括钢筋冷镦直螺纹连接、钢筋滚压直螺纹连接以及钢筋剥肋滚压直螺纹连接三种。

因钢筋冷镦直螺纹连接目前已很少采用，在此不作介绍。

2编制参考标准及规范《钢筋混凝土用热轧带肋钢筋》(GBl499)；《钢筋混凝土用余热处理钢筋》(GBl3014)；《钢筋等强度剥肋滚压直螺纹连接技术规程》（Q/YJ16) ；《钢筋机械连接通用技术规程》(JGJ107)；套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合 GB699 规定。

3施工准备3.1技术准备（1）凡参与接头施工的操作工人必须参加技术培训，经考核合格后持证上岗。

（2）核对有编号的布筋图纸加工单与成品数量；（3）做好技术交底。

3.2材料要求（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必需符合设计要求。

（2）质量要求： 1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》(GBl499)和《钢筋混凝土用余热处理钢筋》(GBl3014)的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2）套筒与锁母材料质量要求：①套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合 GB699 规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

3.3主要机具（1）切割机、钢筋滚压直螺纹成型机、普通扳手及量规(牙形规、环规、塞规)。

3.4作业条件（1）钢筋端头螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；（2）钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；（3）布筋图及施工穿筋顺序等已进行技术交底。

钢筋滚轧直螺纹连接工法（JSGF02-2001）1、适用范围钢筋等强螺纹接头（滚轧）适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。

1.1粗直径、不同直径钢筋连接。

1.2弯折钢筋、超长水平钢筋的连接。

1.3钢筋笼的对接。

1.4两根固定钢筋之间的对接。

1.5钢结构与钢筋的连接。

型钢柱与梁主筋相交时，可利用焊在钢板上的螺母连接钢筋。

2、工艺原理钢筋等强滚轧直螺纹连接原理为：通过滚轮将钢筋端头部分压圆并一次性滚出螺纹和套筒通过螺纹连接形成的钢筋机械接头。

直螺纹接头连接有六种类型：（变径型、扩口型这里不作介绍）2.1Ⅰ型连接（标准型接头）用于钢筋可自由转动的场合。

利用钢筋端头相互对顶力锁定连接件。

可选用标准型或变径型连接套筒。

（见图1）2.2Ⅱ型连接（加长型接头）用于钢筋过于长而密集，不便转动的场合。

连接套筒预先全部拧入一根钢筋的加长螺纹上，再反拧人被接钢筋的端螺纹，转动钢筋半至一圈即可锁定连接件，可选用标准型连接套筒。

2.3Ⅲ型连接（加锁母型接头）用于钢筋完全不能转动，如弯折钢筋以及桥梁，灌注桩等钢筋笼的相互对接。

将锁母和连接套筒预先拧入加长螺纹，再拧入另一根钢筋端头螺纹，用锁母锁定连接套筒。

可选用标准或扩口型连接套筒加锁母（见图3）。

2.4Ⅳ型连接（正反丝扣型连接）用于钢筋完全不能转动而要求调节钢筋内力的的场合，如施工缝、后浇带等。

连接套筒带正反丝扣，可在一个旋合方向中松开或拧紧二根钢筋，应先用带正反丝扣的连接套筒。

3、施工顺序3.1 钢筋端部切割。

3.2钢筋端部压圆。

3.3在压圆的同时滚轧螺纹。

3.4利用连接套筒对接钢筋。

4、操作要点4.1钢筋端部应先调直再下料，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

4.2滚轧机的滚轧头冷却应采用水溶性切削冷却液，不得使用油类冷却液套丝。

钢筋丝纹与连接套的丝纹应完好无损，如发现丝纹表面杂制裁，应予清除。

钢筋直螺纹连接方法一、操作工艺直螺纹接头是先在施工现场或钢筋加工场用钢筋镦粗机、钢筋切断机、钢筋攻丝机，按钢筋下料单把钢筋的连接端头加工成直螺纹，然后通过直螺纹导向器，用扳手把钢筋和连接套拧紧在一起。

1、钢筋加工下料→钢筋切平头→钢筋镦粗→套丝→用牙形规检查套丝质量→用卡规检查套丝头质量→用直角测量镦粗长度、攻丝长度→做接头试件静力拉伸试验→接头试件合格后做钢筋连接准备工作→实验室做出接头试件试验报告→在钢筋两连接段分别拧上塑料保护帽和按规定的力矩值拧上连接套，以保护直螺纹和方便连接施工→存放备用→用卡规抽检丝头直径，用牙形规抽检丝头牙形。

加工质量合格后填写抽检记录，对不合格的丝头要重新加工。

2、钢筋安装搭设钢筋绑扎架(梁内钢筋)→钢筋就位→回收待连接钢筋上的密封帽和连接套→用手拧上钢筋→拧紧钢筋接头，当两端钢筋按旋合长度接触时外露丝扣不超过1圈即可→质检人员验收钢筋连接质量→作好钢筋接头的抽检记录→填好钢筋接头隐检记录二、主要施工方法根据待接钢筋转动的难易情况，现场可分别采用以下四种连接方法：1、连接钢筋易于转动的情况：先将导向连接器旋入已安装固定好的钢筋一端螺纹处，再旋入另一端的连接钢筋，最后用扳手拧紧。

2、连接钢筋又长又重难于转动的情况：此时连接钢筋端部应加长螺纹，先将导向连接器旋入连接钢筋上，直至加长螺纹的尽头，再反向旋入固定钢筋。

3、两侧钢筋均不能转动的情况：先将锁紧螺母(构造上相当于1/5∽1/4导向连接器套筒长)和套筒全长旋入有加长螺纹一侧的钢筋上，然后将两侧钢筋对接，反向旋转导向连接器套筒，套住另一端钢筋，最后反向旋转锁紧螺母并锁紧套筒。

4、连接钢筋不允许旋转但可以直线移动的情况：组装时只需旋转导向连接器套筒即可。

三、质量标准1、原材料（1）本工程直螺纹导向钢筋连接器，采用30∽40#优质碳素钢。

（2）加工螺纹用冷却液必须用水渗性切削冷却润滑液，不准用机油润滑。

（3）导向连接器的加工截面应与轴线垂直，端头不得翘曲，其内螺纹必须与标准螺纹规格相吻合。
