多媒体中控接口及技术参数

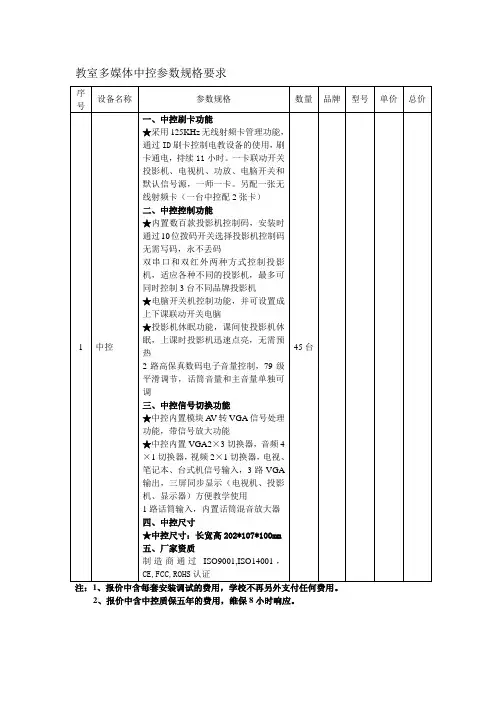

教室多媒体中控参数规格要求
序
号
设备名称参数规格数量品牌型号单价总价
1 中控一、中控刷卡功能
★采用125KHz无线射频卡管理功能，
通过ID刷卡控制电教设备的使用，刷
卡通电，持续11小时。

一卡联动开关
投影机、电视机、功放、电脑开关和
默认信号源，一师一卡。

另配一张无
线射频卡（一台中控配2张卡）
二、中控控制功能
★内置数百款投影机控制码，安装时
通过10位拨码开关选择投影机控制码
无需写码，永不丢码
双串口和双红外两种方式控制投影
机，适应各种不同的投影机，最多可
同时控制3台不同品牌投影机
★电脑开关机控制功能，并可设置成
上下课联动开关电脑
★投影机休眠功能，课间使投影机休
眠，上课时投影机迅速点亮，无需预
热
2路高保真数码电子音量控制，79级
平滑调节，话筒音量和主音量单独可
调
三、中控信号切换功能
★中控内置模块A V转VGA信号处理
功能，带信号放大功能
★中控内置VGA2×3切换器，音频4
×1切换器，视频2×1切换器，电视、
笔记本、台式机信号输入，3路VGA
输出，三屏同步显示（电视机、投影
机、显示器）方便教学使用
1路话筒输入，内置话筒混音放大器
四、中控尺寸
★中控尺寸：长宽高202*107*100mm
五、厂家资质
制造商通过ISO9001,ISO14001，
CE,FCC,ROHS认证
45台
注：1、报价中含每套安装调试的费用，学校不再另外支付任何费用。

2、报价中含中控质保五年的费用，维保8小时响应。

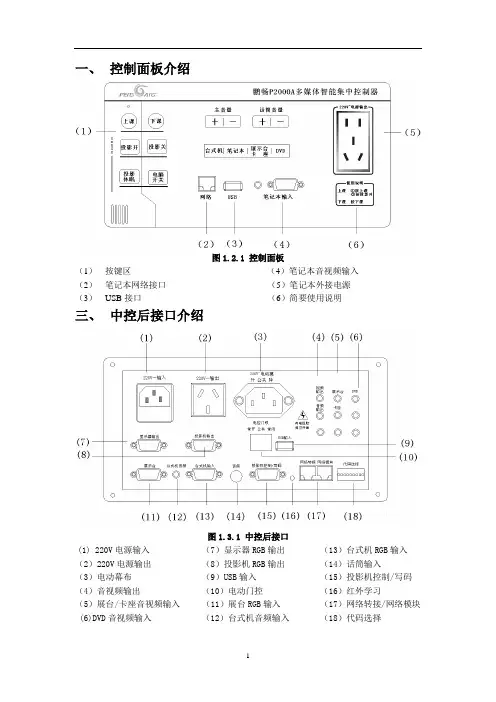

一、控制面板介绍图1.2.1 控制面板（1）按键区（4）笔记本音视频输入（2）笔记本网络接口（5）笔记本外接电源（3）USB接口（6）简要使用说明三、中控后接口介绍图1.3.1 中控后接口(1) 220V电源输入（7）显示器RGB输出（13）台式机RGB输入（2）220V电源输出（8）投影机RGB输出（14）话筒输入（3）电动幕布（9）USB输入（15）投影机控制/写码（4）音视频输出（10）电动门控（16）红外学习（5）展台/卡座音视频输入（11）展台RGB输入（17）网络转接/网络模块(6)DVD音视频输入（12）台式机音频输入（18）代码选择第二章中控的安装和设置一、装前须知1.开孔尺寸安装中控之前要在讲台合适位置开一个“212×105mm”的方孔，桌面以下深度要大于270mm，以方便各种连接线的接入。

2.“投影机控制/写码”接口的定义及使用要对投影和其他设备进行控制，必须熟悉中控“投影机控制/写码”接口的定义。

图 2.1.1 控制口如上图是中控“投影机控制/写码”接口的示意图，其中1—电脑控制，2—TXD,3—RXD，5—GND，6—讲台门控，8—红外，其功能如下功能中控端其他设备端控制投影机（RS232）2 （数据发送）投影机接收（RXD）5 （数据地）投影机数据地（GND）控制电脑开关 1 （电脑开关）电脑开关的信号端（一般为高电平）5 （数据地）电脑开关的另一端（数据地）门控 6 （门控检测）讲台门控开关的任意一端5 （数据地）讲台门控开关的任意一端控制投影机（红外）8 （红外发射）红外发射二极管的正端5 （数据地）红外发射二极管的地写码2 （数据发送）2（电脑数据接收）3 （数据接收）3（电脑数据发送）5 （数据地）5（电脑数据地）幕布接口的定义①幕布插座接口采用中控内部控制供电方式，无需再外接电源给幕布供电。

幕布的升、降、公共端按照下图所示连接。

图2.1.2 幕布接口②请确认在中控断电的情况下连接电动幕。

多媒体教学系统技术参数关键信息项：1、多媒体教学系统的整体性能指标响应时间：＿___________________稳定性指标：＿___________________兼容性要求：＿___________________2、显示设备技术参数分辨率：＿___________________亮度：＿___________________对比度：＿___________________屏幕尺寸：＿___________________3、音频设备技术参数频率响应：＿___________________信噪比：＿___________________声道数量：＿___________________输出功率：＿___________________4、计算机硬件配置参数CPU 型号与频率：＿___________________内存容量：＿___________________硬盘容量与类型：＿___________________显卡型号与性能：＿___________________5、教学软件功能要求课程管理功能：＿___________________互动教学功能：＿___________________作业布置与批改功能：＿___________________学习资源库：＿___________________11 多媒体教学系统整体性能要求111 多媒体教学系统应具备快速响应能力，在执行常见教学操作时，如打开教学文档、切换教学页面等，响应时间不应超过X毫秒，以确保教学过程的流畅性，不出现明显的卡顿现象。

112 系统应具备高度的稳定性，能够在连续运行X小时以上无故障，保证教学活动不受系统故障的干扰。

113 为适应不同的教学环境和设备，多媒体教学系统应具备良好的兼容性，支持主流的操作系统（如 Windows、Mac OS 等），以及常见的办公软件和教学软件。

12 显示设备技术参数121 显示设备的分辨率应不低于具体分辨率数值，以提供清晰、细腻的图像显示效果，确保教学内容的细节能够准确呈现。

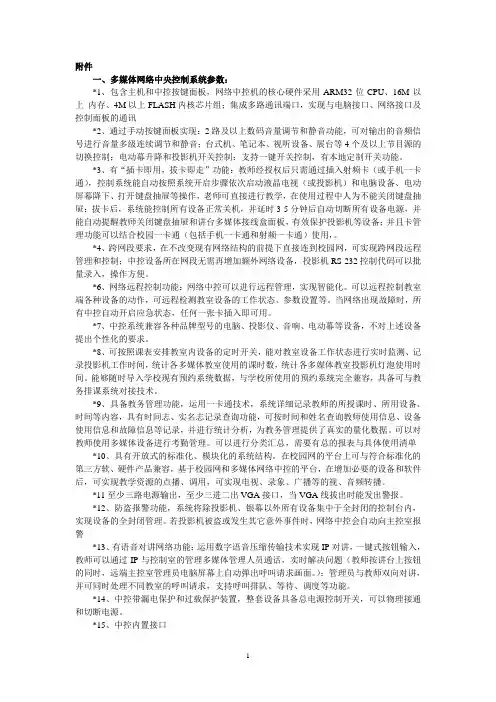

附件一、多媒体网络中央控制系统参数：*1、包含主机和中控按键面板，网络中控机的核心硬件采用ARM32位CPU、16M以上内存、4M以上FLASH内核芯片组；集成多路通讯端口，实现与电脑接口、网络接口及控制面板的通讯*2、通过手动按键面板实现：2路及以上数码音量调节和静音功能，可对输出的音频信号进行音量多级连续调节和静音；台式机、笔记本、视听设备、展台等4个及以上节目源的切换控制；电动幕升降和投影机开关控制；支持一键开关控制，有本地定制开关功能。

*3、有“插卡即用，拔卡即走”功能：教师经授权后只需通过插入射频卡（或手机一卡通），控制系统能自动按照系统开启步骤依次启动液晶电视（或投影机）和电脑设备、电动屏幕降下、打开键盘抽屉等操作，老师可直接进行教学，在使用过程中人为不能关闭键盘抽屉；拔卡后，系统能控制所有设备正常关机，并延时3-5分钟后自动切断所有设备电源，并能自动提醒教师关闭键盘抽屉和讲台多媒体接线盒面板，有效保护投影机等设备；并且卡管理功能可以结合校园一卡通（包括手机一卡通和射频一卡通）使用，。

*4、跨网段要求，在不改变现有网络结构的前提下直接连到校园网，可实现跨网段远程管理和控制；中控设备所在网段无需再增加额外网络设备，投影机RS-232控制代码可以批量录入，操作方便。

*6、网络远程控制功能：网络中控可以进行远程管理，实现智能化。

可以远程控制教室端各种设备的动作，可远程检测教室设备的工作状态、参数设置等。

当网络出现故障时，所有中控自动开启应急状态，任何一张卡插入即可用。

*7、中控系统兼容各种品牌型号的电脑、投影仪、音响、电动幕等设备，不对上述设备提出个性化的要求。

*8、可按照课表安排教室内设备的定时开关，能对教室设备工作状态进行实时监测、记录投影机工作时间，统计各多媒体教室使用的课时数，统计各多媒体教室投影机灯泡使用时间。

能够随时导入学校现有预约系统数据，与学校所使用的预约系统完全兼容，具备可与教务排课系统对接技术。

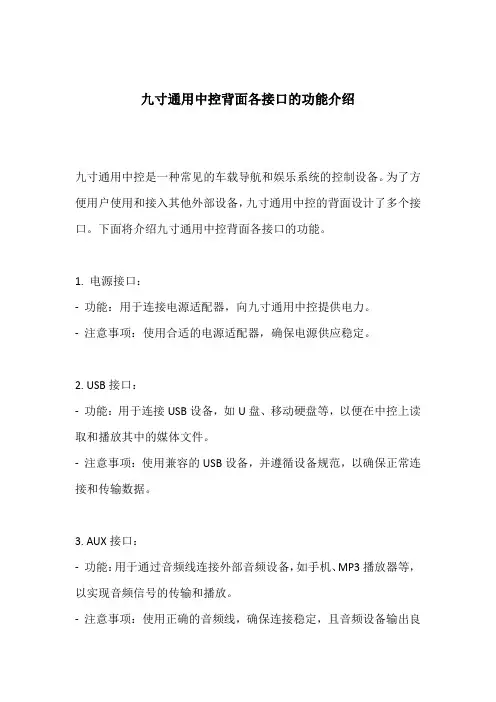

九寸通用中控背面各接口的功能介绍九寸通用中控是一种常见的车载导航和娱乐系统的控制设备。

为了方便用户使用和接入其他外部设备，九寸通用中控的背面设计了多个接口。

下面将介绍九寸通用中控背面各接口的功能。

1. 电源接口：-功能：用于连接电源适配器，向九寸通用中控提供电力。

-注意事项：使用合适的电源适配器，确保电源供应稳定。

2. USB接口：-功能：用于连接USB设备，如U盘、移动硬盘等，以便在中控上读取和播放其中的媒体文件。

-注意事项：使用兼容的USB设备，并遵循设备规范，以确保正常连接和传输数据。

3. AUX接口：-功能：用于通过音频线连接外部音频设备，如手机、MP3播放器等，以实现音频信号的传输和播放。

-注意事项：使用正确的音频线，确保连接稳定，且音频设备输出良好。

4. 视频输入接口：-功能：用于连接车载摄像头或其他视频输入设备，以实现实时监控或视频播放。

-注意事项：连接时确保摄像头或视频设备的接口类型和中控的输入类型一致。

5. 音频输出接口：-功能：用于连接车载功放或其他音频输出设备，将音频信号输出到车辆的音响系统，以提供车内的音频播放。

-注意事项：连接时确保音频输出设备和接口类型与车辆音响系统兼容。

6. GPS天线接口：-功能：用于连接GPS天线，以接收全球定位系统的卫星信号，实现车载导航功能。

-注意事项：连接天线时请注意天线的定位和摆放，确保获取良好的卫星信号。

以上是九寸通用中控背面各接口的功能介绍。

用户可以根据需要选择合适的接口进行连接，以实现不同的功能和接入外部设备。

在接线时请注意接口类型、设备兼容性以及连接稳定性等方面的考虑，确保系统正常运行。

如有需要，建议在接线前仔细阅读九寸通用中控的相关使用手册或咨询专业技术人员的指导。

使用说明书多媒体中央控制系统目录1、简介--------------------------------------------------------2、重要注意事项---------------------------------------------2.1、安全注意事项------------------------------------------2.2、使用注意事项------------------------------------------3、前面板(控制面板)功能说明-----------------------------5、系统连接说明--------------------------------------------5.1、音视频输入连接---------------------------------------5.2、音视频输出连接---------------------------------------5.3、VGA信号端的连接-------------------------------------5.4、控制端口的连接---------------------------------------5.4.2、单机串口通讯的连接------------------------------5.4.3、网络控制模式（备选功能）连接----------------5.4.4、投影机RS232控制的连接--------------------------5.5、红外发射头的连接------------------------------------5.6、电源连接-----------------------------------------------6、红外控制功能说明---------------------------------------6.1、控制面板学码------------------------------------------6.2、软件学码------------------------------------------------主控机的系统连接图---------------------------------------1145112555555555778999910101111121213中央控制系统使用说明 目录1★2.2、 使用注意事项2.2.1、请将中控主机放在平稳牢固的桌子或台面。

多媒体硬件部分技术参数一、触摸查询1、控制主机：CPU:i3 3240/KINGSTON DDR3 1333 4G内存/主板：B75M-PLUS/硬盘：500G 7200转16MB SATA3/PP400EAA电源/Windows 7 32位2、触摸一体机：32寸立式触控一体机屏体技术TFT-LED，对比度≥4000:1(2D),≥1000:1(3D)背光寿命≥50000小时，柜体冷轧钢板结构、表面金属烤漆，开关电源锁、电源、功放音响3、内容制作：多媒体设计，图文资料编辑制作，文本要求：视频、音频、JPG 图片交叉表现，互动性强4、线缆配件：视频线：标准3+6VGA连接线，D-SUB 15针接口，HDB15P 公头，高纯无氧铜导体，双层标准屏蔽结构磁环双屏蔽抗干扰，执行UL 2919规格系列标准；音频线：标准3.5mm立体声音频线，镀金接头，耐磨、高纯底无氧铜抗干扰力强；3芯电源线、插座、水晶头及其他配件；线缆配件数量自行考虑，满足业主需要二、电视播放1、播放显示装置：42英寸LED液晶电视屏幕比例：16:9 分辨率：1920*1080 LED发光二极2、硬盘播放器：金属外壳高清硬盘播放器，RS232控制，支持视频、图片、音频等多种格式，支持开机自动播放，VGA、HDMI、A V多接口输出，16G存储3、内容制作：影音内容制作，后期编辑合成，十五分钟左右4、线缆配件：视频线：标准3+6 VGA连接线，D-SUB 15针接口，HDB15P 公头，高纯无氧铜导体，双层标准屏蔽结构磁环双屏蔽抗干扰，执行UL 2919规格系列标准；音频线：标准3.5mm立体声音频线，镀金接头，耐磨、高纯底无氧铜抗干扰力强；插座、水晶头、燕尾丝、电工胶带及其它配件等，线缆配件数量自行考虑，满足业主需要三、投影播放1、投影机：投影技术：3LCD 亮度：4000流明对比度：2000:1 标准分辨率:XGA(1024*768) 屏幕比例：4:3 投影尺寸：30-300英寸功耗：275W，待机功率：0.38W2、硬盘播放器：金属外壳高清硬盘播放器，RS232控制，支持视频、图片、音频等多种格式，支持开机自动播放，VGA、HDMI、A V多接口输出，16G存储3、音箱：频率响应：20Hz-20KHz 供电方式：电源：220V/5 信噪比：80dB 阻抗8Ω4、内容制作：内容编辑，影音合成制作，十五分钟左右5、线缆配件：视频线：标准3+6 VGA连接线，D-SUB 15针接口，HDB15P 公头，高纯无氧铜导体，双层标准屏蔽结构磁环双屏蔽抗干扰，执行UL 2919规格系列标准；音频线：标准3.5mm立体声音频线，镀金接头，耐磨、高纯底无氧铜抗干扰力强；3芯电源线、插座、水晶头、膨胀螺丝8mm 及其它配件等，线缆配件数量自行考虑，满足业主需要6、其它辅材：吊架：最大承重：25kg 伸缩长度：383-600mm 调整角度：±20°产品材料：高强度铁管，表面喷漆防锈处理；其它辅材等四、幻影成像1、控制主机：CPU:i7 3770/KINGSTON DDR3 1600 8G内存/主板：B85M-PLUS/硬盘:TGB 7200转16MB SATA3/630 D3 4096M双独立显卡/，工控机箱/Windows 7 64位2、投影机：2台，投影技术：3LCD 亮度：3000流明对比度：3000:1 标准分辨率:XGA(1024*768) 屏幕比例：4:3 投影尺寸：37-108英寸功耗：230W3、融合系统：2通道，两通道横向融合拼接，每通道输出分辨率：1024x768@60hz, 16/1像素点融合调节，融合带像素宽度可调；曲面几何校正、边缘消隐，全局色彩统一，漏光补偿4、音箱：频率响应：20Hz-20KHz 供电方式：电源：220V/5 信噪比：80dB 阻抗8Ω6、反射镜：2块，前表面镀膜反射镜7、成像材料：3㎡，高感光幻像成像幕8、投影幕：3㎡，背投投影幕9、场景制作：4㎡，模型设计，场景制作10、其它工程材料：内部架构、背投幕支撑架、反射镜支架、投影机支架、灯光、配件、线材、开关11、摄制组：导演、摄像师、灯光师、化妆师、剧务、角色演员等12、摄制器材：摄影棚、摄影机、灯光、置景、服装、道具等13、内容制作：影片剪辑、人物抠像、特技制作、后期特效渲染、数据合成输出14、线缆配件：视频线：标准3+6 VGA连接线，D-SUB 15针接口，HDB15P 公头，高纯无氧铜导体，双层标准屏蔽结构磁环双屏蔽抗干扰，执行UL 2919规格系列标准；音频线：标准3.5mm立体声音频线，镀金接头，耐磨、高纯底无氧铜抗干扰力强；3芯电源线、插座、水晶头、膨胀螺丝8mm 及其它配件等，线缆配件数量自行考虑，满足业主需要。
