机械制造基础作业与参考答案(1)1、金属材料拉深时采用压边圈的作用是()A.避免工件被拉裂B.避免工件起皱C.减少拉深系数D.提高拉深模的寿命参考答案:B2、缝焊(滚焊)属于()A.电孤焊B.气焊C.电阻焊D.摩擦焊参考答案:C3、布置焊缝时应尽可能使焊缝对称,其目的是()A.使焊接件结构简单B.便于焊接C.减少焊接变形D.提高焊接生产率参考答案:C4、金属进行冷塑性变形时,其位错密度与强度的变化趋势是()A.位错密度增大,强度提高B.位错密度增大,强度降低C.位错密度减小,强度提高D.位错密度减小,强度降低参考答案:A5、模锻件的尺寸公差与自由锻件的尺寸公差相比为()A.相等B.相差不大C.要大得多D.要小得多参考答案:D6、大批量生产汽车油箱的焊接方法是()A.手工电弧焊B.气焊C.点焊D.缝焊参考答案:D7、焊接件在焊接前是否需要开坡口主要决定于()A.焊接件的厚薄B.焊接电流的大小C.焊接接头型式D.焊缝的位置参考答案:A8、将模型沿最大截面处分开,造出的铸型型腔一部分位于上箱,一部分位于下箱的造型方法称()A.挖砂造型B.整模造型C.分模造型D.刮板造型参考答案:C9、铸件形成缩孔的基本原因是由于合金的()A.液态收缩B.固态收缩C.凝固收缩D.液态收缩和凝固收缩参考答案:D10、设计和制造机器零件时,应使零件工作时所受拉应力与流线方向()A.一致B.垂直C.不予考虑D.随意参考答案:A11、粗加工HT200轴套,应选用刀具的材料是()A.YT30B.YT5C.YG3D.YG8参考答案:D12、对切削热影响最大的是()A.切削速度B.进给量C.切削深度D.刀具角度参考答案:A13、切削时刀具上切屑流过的那个表面是()A.前刀面B.主后面C.副后面D.基面参考答案:A14、以下四种刀具材料中硬度最高的是()A.高速钢B.钨钴类硬质合金C.钨钛钴类硬质合金D.陶瓷材料参考答案:D15、工件定位时,过定位()A.是绝对不允许的B.有时也存在有利的一面C.对较复杂工件是必须的D.是不可避免的参考答案:B16、用短V形架对工件外圆柱面定位可限制()A.一个自由度B.二个自由度C.三个自由度D.四个自由度参考答案:B17、在钻床上钻孔时,孔的位置精度不便用()A.钻膜获得B.块规、样板找正获得C.划线法获得D.试切法获得参考答案:B18、在切削平面中测量的主切削刃与基面之间的夹角是()A.前角γ0B.后角C.主偏角D.刃倾角参考答案:D19、YT类硬质合金刀具主要用于加工()A.钢B.铸铁C.陶瓷D.金刚石参考答案:A20、电火花线切割加工是利用()A.电能和热能B.电化学能C.光能D.特殊机械能参考答案:A21、工件在安装定位时,根据加工技术要求实际限制的自由度数少于六个,仍满足加工要求,这种情况称为()A.欠定位B.不完全定位C.完全定位参考答案:B22、在车削细长轴时,为了减小工件的变形和振动,故采用较大()的车刀进行切削,以减小径向切削分力A.主偏角B.副偏角C.后角参考答案:A23、任何一种机床必定有,且通常只有一个()A.主运动B.进给运动C.简单成形运动D.复合成形运动参考答案:A24、在车削加工细长轴时会出现()形状误差A.马鞍形B.鼓形C.锥形参考答案:B25、车削加工中影响已加工表面残留面积大小的主要因素是()A.切削速度vcB.进给量fC.背吃刀量apD.工件转速n参考答案:B26、车削外圆纵向走刀时,切削分力中最大的是()A.轴向力B.径向力C.切向力D.背切削力参考答案:C27、粗加工阶段的主要任务是()A.切除大部分余量B.达到形状误差要求C.达到尺寸精度要求D.达到粗糙度要求参考答案:A28、淬硬工件上孔的精加工,一般应选用()A.扩孔B.铰孔C.镗孔D.磨孔参考答案:D29、在加工表面、刀具、切削速度与进给量均不变的情况下所连续完成的那部分工艺过程称为()A.工序B.工步C.工位D.安装参考答案:B30、机械制造企业中,从原材料进货到制成的产品投入市场,其所有劳动过程的总和称为()A.生产过程B.产品开发过程C.工艺过程D.加工过程参考答案:A。
“机械制造技术基础”作业11.单项选择(1)成组技术是一种()。
①优化技术②制造哲理③集成制造模式④分类管理方法(2)成组技术要求以()为基础组织生产。
①零件②零件组③产品④产品族(3)快速原型制造又称为()制造。
①分离②分散③分层④分解(4)目前快速原型制造主要用于制造()。
①机械零件②电气元件③样品和模具④微机电产品(5)目前机械零件的主要制造方法是()。
①材料成形法②材料去除法③材料累加法④材料复合法2.多项选择(1)机械零件之间的相似性主要表现在()等几方面。
①零件名称相似性②零件结构特征相似性③零件材料特征相似性④零件制造工艺相似性(2)成组生产单元按其规模、自动化程度和机床布置形式,可分为()和成组柔性制造系统等几种类型。
①成组单机②成组单元③成组流水线④成组刚性自动线(3)敏捷制造的特征有()。
①快捷的需求响应②动态的组织形式③集成的制造资源④稳定的人员编制(4)机械制造工艺过程包括()和机械装配等。
①产品设计②毛坯制造③机械加工④热处理和表面保护3.判断(1)批量法则当今已不适用。
(×)(2)精良生产的核心是消除一切冗余。
(∨)(3)工艺标准化是设计标准化的前提。
(×)(4)网络与数据库是CIMS功能模型中不可缺少的组成部分。
(∨)(5)CIM着重信息集成与信息共享,CE则强调产品设计及其相关过程设计的集成。
(∨)(6)虚拟企业是指已采用虚拟制造技术的企业。
(×)4.填空(1)从系统观点出发,生产可被定义为是一个将生产要素转变为经济财富,并创造效益的输入输出系统。
(2)制造业是国民经济的支柱产业。
(3)影响企业竞争力的要素TQCSE是指时间、质量、成本、服务和环保。
(4)CIM是信息技术和生产技术的综合应用,旨在提高制造企业的生产率和响应能力。
(5)并行工程是对产品及相关过程进行并行、一体化设计的一种系统化的工作模式。
5.成组编码(1)写出教材43页所示图2-1阶梯轴(材料:45钢,调质35~40HRC,毛坯:棒料)的JLBM-1成组编码,要求画出零件结构简图,标明与编码有关的尺寸与技术要求,并说明各位编码对应的特征。
机械制造基础作业及答案 Last updated on the afternoon of January 3, 2021一、问答题(每题4分,共20分)1·影响切削变形的因素有哪些,分别是怎样影响切削变形的?答:影响切屑变形的因素很多,主要有:工件材料、刀具前角、切削速度、切削厚度。
工件材料的强度,硬度越大,切屑变形越小,刀具的前角越大,切削刃就越锋利,对切削层金属的挤压也就越小,剪切角就越大,所以,切屑变形也就越小。
切削速度主要是通过积屑瘤和切削温度使剪切角变化而影响切屑变形的,随着切削厚度的增加,使切屑的平均变形减小。
2·简述定位基准中的精基准和粗基准的选择原则。
(1)基准重合原则应尽量选择加工表面的工序基准作为定位基准,称为基准重合原则。
采用基准重合原则,可以直接保证加工精度,避免基准不重合误差。
(2)基准统一原则在零件的加工过程中,应采用同一组精基准定位,尽可能多地加工出零件上的加工表面。
这一原则称为基准统一原则。
(3)自为基准原则选择加工表面本身作为定位基准,这一原则称为自为基准原则。
(4)互为基准原则对于零件上两个有位置精度要求的表面,可以彼此互为定位基准,反复进行加工。
粗基准的选取择原则。
(1)有些零件上的个别表面不需要进行机械加工,为了保证加工表面和非加工表面的位置关系,应该选择非加工表面作为粗基准。
(2)当零件上具有较多需要加工的表面时,粗基准的选择,应有利于合理地分配各加工表面的加工余量。
(3)应尽量选择没有飞边、浇口、冒口或其他缺陷的平整表面作为粗基准,使工件定位可靠。
(4)粗基准在零件的加工过程中一般只能使用一次,由于粗基准的误差很大,重复使用必然产生很大的加工误差。
3·简述提高主轴回转精度应该采取的措施。
答:①提高主轴部件的制造精度首先应提高轴承的回转精度,如选用高精度的滚动轴承或采用高精度的多油楔动压轴承和静压轴承。
其次是提高与轴承相配合零件(箱体支承孔、主轴轴颈)的加工精度。
电大机械制造基础形成性考核册作业1答案1、常用的工程材料可以用教材第一页的表格表示,请完成工程材料的分类表:答:1、人们在描述金属材料力学性能重要指标时,经常使用如下术语,请填写其使用的符号和内涵:(a)强度:金属材料在外载荷的作用下抵抗塑性变形和断裂的能力。
强度有屈服强度σs和抗拉强度σb。
(b)塑性:金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力。
(c)强度:是指金属材料抵抗比它更硬的物体压入其表面的能力。
硬度有布氏硬度HBS和洛氏硬度HR。
(d)冲击韧性:金属抵抗冲击载荷作用而不被破坏的能力。
(e)疲劳强度:金属材料经受无数次交变载荷作用而不引起断裂的最大应力值。
2、参照教材图1—2填写材料拉伸曲线中的相应特征值点的符号,并描述相应的含义。
(a)横坐标表示:试件的变形量ΔL(b)纵坐标表示:载荷F(c)S点:屈服点(d)b点:颈缩点(e)k点:拉断点(f)屈服点以后出现的规律:试样的伸长率又随载荷的增加而增大,此时试样已产生较大的塑性变形,材料的抗拉强度明显增加。
3、一根标准试样的直径为10mm、标距长度为50mm。
拉伸试验时测出试样在26kN时屈服,出现的最大载荷为45 kN。
拉断后的标距长度为58mm,断口处直径为7.75mm。
试计算试样的σ0.2、σb。
答:σ0.2=F0.2/S0=26000/(3.14*0.0052)=3.3*108MPaσb=F b/S0=45000/(3.14*0.0052)=5.7*108MPa4、HR是零件设计中常用的表示材料硬度指标。
请回答下表中表示的有效范围和应用范围:HR和HB有什么差别?答:两种都是测试硬度的标准,区别在于测量方法不同。
两种硬度标准根本性区别在于:布氏和洛氏测量的对象不同。
布氏测量低硬度的材料,洛氏测量高硬度的材料。
6、参照教材1-7图补充如下Fe-Fe3C相图缺少的内容(标注相应的数据和材料相符号),思考每个线条和线条包容区域内金属相符号的特点(a.). AC线为:合金的液相线(b.). Acm线为:碳在奥氏体中的溶解限度线(c.). AC3线为:奥氏体中开始析出铁素体或铁素体全部溶入奥氏体的转变线(d.). A表示:奥氏体相(e.). F表示:铁素体相(f.). P表示:珠光体相(g.). Ld表示:液相(h.). Fe3C表示:渗碳体相(i.). 含碳0.77%为:都是奥氏体(j.). 导致过共析钢中材料脆性很高的主要原因是:若加热到略高于AC1温度时,珠光体完全转变成奥氏体,并又少量的渗碳体溶入奥氏体。

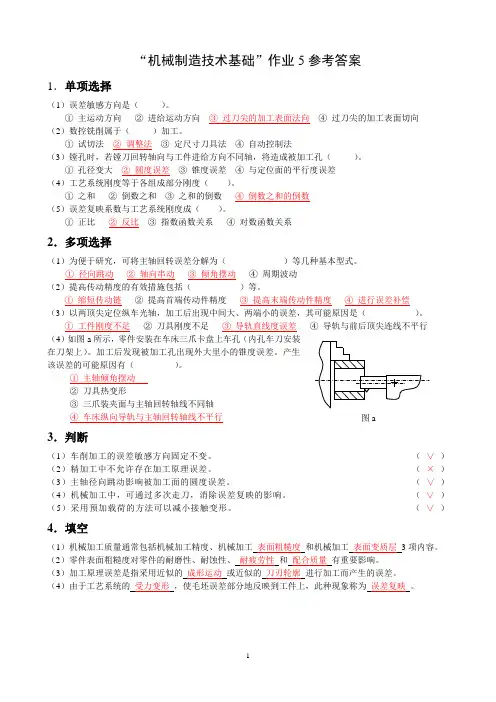

“机械制造技术基础”作业5参考答案1.单项选择(1)误差敏感方向是( )。
① 主运动方向 ② 进给运动方向 ③ 过刀尖的加工表面法向 ④ 过刀尖的加工表面切向(2)数控铣削属于( )加工。
① 试切法 ② 调整法 ③ 定尺寸刀具法 ④ 自动控制法(3)镗孔时,若镗刀回转轴向与工件进给方向不同轴,将造成被加工孔( )。
① 孔径变大 ② 圆度误差 ③ 锥度误差 ④ 与定位面的平行度误差(4)工艺系统刚度等于各组成部分刚度( )。
① 之和 ② 倒数之和 ③ 之和的倒数 ④ 倒数之和的倒数(5)误差复映系数与工艺系统刚度成( )。
① 正比 ② 反比 ③ 指数函数关系 ④ 对数函数关系2.多项选择(1)为便于研究,可将主轴回转误差分解为( )等几种基本型式。
① 径向跳动 ② 轴向串动 ③ 倾角摆动 ④ 周期波动(2)提高传动精度的有效措施包括( )等。
① 缩短传动链 ② 提高首端传动件精度 ③ 提高末端传动件精度 ④ 进行误差补偿(3)以两顶尖定位纵车光轴,加工后出现中间大、两端小的误差,其可能原因是( )。
① 工件刚度不足 ② 刀具刚度不足 ③ 导轨直线度误差 ④ 导轨与前后顶尖连线不平行(4)如图a 所示,零件安装在车床三爪卡盘上车孔(内孔车刀安装在刀架上)。
加工后发现被加工孔出现外大里小的锥度误差。
产生该误差的可能原因有( )。
① 主轴倾角摆动② 刀具热变形③ 三爪装夹面与主轴回转轴线不同轴 ④ 车床纵向导轨与主轴回转轴线不平行 3.判断(1)车削加工的误差敏感方向固定不变。
( ∨ )(2)精加工中不允许存在加工原理误差。
( × )(3)主轴径向跳动影响被加工面的圆度误差。
( ∨ )(4)机械加工中,可通过多次走刀,消除误差复映的影响。
( ∨ )(5)采用预加载荷的方法可以减小接触变形。
( ∨ )4.填空(1)机械加工质量通常包括机械加工精度、机械加工 表面粗糙度 和机械加工 表面变质层 3项内容。
题目要求:工件如下图所示,材料为45 钢正火,长200mm,横截面为φ80,要求设计可转位车刀,完成粗车外圆。
设计步骤:一、选择刀片加固结构考虑到加工在CA6140 普通机床上进行,且属于连续加工,采用偏心式刀片加工结构。
二、选择刀片材料硬质合金牌号,由原始条件给定:被加工材料为45 钢,连续切削,完成粗车工序。
按照硬质合金的选用原则,选取刀片材料为YT15。
三、选择刀片合理角度根据刀具合理几何参数的选择原则,并考虑到可转位车刀几何角度的形成特点,选取如下四个主要角度:①前角γ 0 =15°②后角αo =5°③主偏角κγ =75°④刃倾λs =-6°后角αo 的实际数值以及副后角α ' 和副偏角κ ' 在计算刀槽角度时经校验后确定。
o γ四、选择切削用量根据切削用量的选择原则,查表确定切削用量。
粗车时切削深度a p =3mm,进给量f=0.6mm/r。
五、选择刀片型号和尺寸(1)选择刀片有无中心孔r 由于刀片加固结构已选择为偏心式,因此应选用有中心孔的刀片。
(2)选择刀片形状按选定的主偏角 κγ =75°参照刀片形状的选择原则选用正方形刀片。
(3)选择刀片精度等级 参照刀片精度的选择原则,选用 M 级。
(4)刀片长度的确定根据已确定的背吃刀量 a p =3mm, 主偏角 κγ =75,刃倾角 λs =-6°,将 a p , κγ , λs 代入下 式可得刀刃的实际参加工作长 L se 为L se =∂ ρsin κγ cos λs 3 = sin75cos(-5)=3.12mm所选刀片的刃口长度 L>1.5×L se =4.68mm 即可。
(5)选择刀片厚度 s根据已选择的背吃刀量 a p =3mm ,进给量 f=0.6mm/r 及选择刀片厚度的诺莫图图,求得 刀片厚度 S ≥4.8mm 。
(6)选择刀尖圆弧半径 ε根据已选择的背吃刀量 a p =3mm,进给量 f=0.6mm/r 及选择刀尖圆角半径的诺莫图,求得 连续切削时 r ε =1.2mm 。
机械制造基础作业与参考答案1、对生产批量大、形状复杂且受力大的箱体毛坯宜采用()A.整体铸件B.型材焊接件C.模锻件D.铸造焊接件参考答案:A2、阶梯轴在直径相差不大时,应采用的毛坯是()A.铸件B.焊接件C.锻件D.型材参考答案:D3、从金属学的观点来看,冷加工和热加工是以()温度为界限区分的。
A.结晶B.再结晶C.相变D.25℃参考答案:B4、埋弧自动焊生产率高的主要原因是()A.采用了粗焊弧B.选取了大电流C.电弧电压高D.焊接温度低参考答案:B5、确定分型面时,尽量使铸件全部或大部分放在同一砂箱中,其主要目的是()A.利于金属液充填型腔B.利于补缩铸件C.防止错箱D.操作方便参考答案:C6、焊接热影响区中,焊后晶粒得到细化、机械性能也得到改善的区域是()A.熔合区B.过热区C.正火区D.部分相变区参考答案:C7、选择金属材料生产锻件毛坯时,首先应满足()A.塑性B.硬度高C.强度高D.无特别要求参考答案:A8、锻造几吨重的大型锻件,一般采用()A.自由锻造B.模型锻造C.胎模锻造D.辊锻参考答案:A9、壁厚不均匀的铸件,在厚壁处会形成热节,由此产生()A.变形和裂纹B.冷隔和浇不足C.缩孔和缩松D.粘砂参考答案:C10、不适合自由锻造零件的结构形状是()A.阶梯轴B.盘形件C.锥面与斜面D.矩形台阶件参考答案:C11、磨削硬金属材料时,应选用()的砂轮.A.硬度较低B.硬度较高C.中等硬度D.细粒度参考答案:A12、在切削过程中,刀具的()对残留面积大小影响最明显.A.前角B.后角C.副偏角D.刃倾角参考答案:C13、车床上镗内孔时,刀尖安装高于工件回转中心,则刀具工作角度与标注角度相比,前角()A.增大B.减小C.不变参考答案:B14、下列不属于切削用量三要素的是()A.切削速度B.切削方向C.切削深度D.进给量参考答案:B15、车刀的前角是()A.前刀面与基面之间的夹角B.前刀面与切削平面之间的夹角C.主切削刃与基面之间的夹角D.主切削刃与副切削刃之间的夹角参考答案:A16、在车床上安装工件时,能自动定心并夹紧工件的夹具是()A.三爪卡盘B.四爪卡盘C.中心架参考答案:A17、精加工时,前角应取()的值。
机械制造基础作业参考答案1. [单选题]零件材料选择的一般原则是首先应满足零件的AA使用性能要求B加工工艺性C经济性D可塑性2. [单选题]一般来说钢的热处理不改变热处理工件的 CA强度B塑性C形状D冲击韧性3. [单选题]削适用于加工平面、尺寸较大的沟槽和加工窄长的平面。
BA车B刨C铣D磨4. [单选题]金属材料在外载荷作用下产生断裂前所能承受什么能力称为塑性。
CA最小塑性变形B平均塑性变形C最大塑性变形5. [单选题]焊条的直径和长度是以的直径和长度来表示的 CA涂料层B药皮C焊芯D作用工件6. [多选题]钢的热处理工艺由以下哪几个阶段组成 ABCA加热B保温C冷却D氮化7. [多选题]在铁碳合金中,莱氏体是由什么所构成的机械混合物。
CDA珠光体B铁素体C奥氏体D渗碳体8. [多选题]加工阶段一般可以划分为哪几个个阶段。
BCDA半粗加工阶段B粗加工阶段C半精加工阶段D精加工阶段9. [多选题]确定加工余量的方法有哪些? ABCA计算法B目测法C经验估计法D查表修正法10. [多选题]切削用量是下列哪些的总称。
ABDA切削速度B进给量C切削层数D背吃刀量11. [判断题]基本偏差是用来确定公差带大小的。
错误12. [判断题]φ30£5 、φ307 、φ30£8 的上偏差是相同的。
正确13. [判断题]公差值可以是正的或是负的。
错误14. [判断题]抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
正确15. [判断题]硬度是指金属材料抵抗其他物体压入其表面的能力。
错误16. [判断题]碳钢的含碳量一般不超过%正确17. [判断题]正火的冷却速度比退火稍慢一些。
错误18. [判断题]合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
正确19. [判断题]纯铝的强度很低,但塑性很高。
正确20. [判断题]焊接属于永久性连接金属的工艺方法。
正确1. [单选题]在一定条件下是允许采用的 BA不定位B过定位C欠定位2. [单选题]下列属于合金结构钢的是A合金渗碳钢B合金调质钢C合金弹簧钢3. [单选题]基本尺寸小于500mm ,国家标准对标准公差规定了多少级 BA16B18C20D224. [单选题]标准麻花钻头一般由什么制成的。
上海电大《机械制造基础》形考作业一及答案 Revised by BETTY on December 25,2020《机械技术基础》形考作业(一)答案一、单选题(每题2分,共30分)1、二力杆是指( b )。
A.只受二力作用的构件B.只受二力作用而处于平衡的构件C.同一点只受二力作用的构件D.二力作用线相同的构件2、作用在刚体上的力可以( c ),并不改变该力对刚体的作用效果。
A.改变其作用大小B.改变其作用方向C.沿作用线滑移D.改变其作用位置3、力F使物体绕点O转动的效果,取决于( c )。
A.力F的大小和力F使物体绕O点转动的方向B.力臂d的长短和力F使物体绕O点转动的方向C.力与力臂乘积F·d的大小和力F使物体绕O点转动的方向D.力与力臂乘积Fd的大小,与转动方向无关4、与作用点无关的矢量是( b )。
A.作用力B.力偶C.力矩D.力偶矩5、设一平面任意力系向某一点O简化得到一合力,如另选适当的点为简化中心O’,力系向该简化中心简化得到( c )。
A.一力偶B.一合力C.一合力和一力偶D.平衡6、当刚体在平面力系作用下保持平衡时,力系的主矢和对任意一点的主矩( b)A.相等B.同时为零C.同时不为零D.不等7、阻碍( a )的物体滑动的力称为静滑动摩擦力。
A.具有滑动趋势B.开始滑动C.静止不动D.任意状态8、静滑动摩擦力的大小等于( d )。
A.大于动滑动摩擦力的常量B.小于动滑动摩擦力的常量C.常量D.变量9、动滑动摩擦力的大小等于( d )。
A.大于静滑动摩擦力的常量B.小于静滑动摩擦力的常量C.变量D.常量10、斜面自锁的条件是斜面的倾角( a )。
A.小于或等于摩擦角B.大于摩擦角C.小于10o D.小于8 o11、螺纹自锁的条件是( a )。
A.螺旋升角≤摩擦角B.螺旋升角>摩擦角C.导程小于1mm D.直径大于8mm12、动点瞬时加速度等于( b )和法向加速度的矢量和。
