IFix培训教程
系统架构与组成
系统架构
客户端/服务器架构，支持分布式部 署。
主要组成
IFix服务器、IFix客户端、数据库、通 讯接口等。
安装与配置过程
安装步骤
下载安装包、解压安装文件、运行安装程序、按照提示完成安装。
配置过程
配置服务器参数、添加数据源、配置客户端连接等。
02
界面设计与操作
界面风格与布局
01
报警与事件处理
IFix提供了强大的报警和事件处 理功能，用户可以自定义报警 条件、处理方式和通知方式。
历史数据存储与查询
IFix支持历史数据的存储和查询 ，用户可以通过历史数据了解 系统的运行情况和趋势。
报表生成与打印
IFix提供了丰富的报表功能，用 户可以自定义报表格式和内容 ，实现数据的可视化展示和打 印输出。
式。
下拉框
提供多个选项供用户选 择，节省空间且方便使
用。
表格
用于展示结构化数据， 支持排序、筛选和自定
义列。
界面优化技巧
01
02
03
04
保持一致性
遵循统一的设计规范和标准， 确保界面元素风格统一。
提高可读性
使用清晰的字体、合适的字号 和对比度，方便用户阅读。
优化交互体验
减少操作步骤，提供友好的错 误提示和帮助文档。
批量打印设置
支持一次性选择多个报表进行打印输出，提高打印效率。
打印参数配置
用户可自定义打印参数，如纸张大小、边距、打印方向等，确保 打印效果符合预期。
打印预览及调整
提供打印预览功能，用户可在打印前查看报表的实际效果，并根 据需要进行调整。
06
系统集成与扩展应用
与其他系统集成方法
iFIX基础培训教程_极易iFIX
极易iFIX专业培训网
系统配置
• 本地节点名和逻辑节点名 • 本地节点别名 THISNODE • 服务方式
极易iFIX专业培训网
极易iFIX专业培训网
过程数据库
• • • • PDB – Process Database 过程数据库由标签（块）组成 AI，AO，DI，DO，CA，TR…… 标签可以连接，形成链
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第三章 系统配置
• 重要知识点回顾 • 系统配置 • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
节点类型
• • • • 节点 – 运行iFix的计算机 SCADA节点 iClient节点 – HMI SCADA + iClient = HMI PAK
PLC，DCS，简单I/O设备……
• I/O驱动器是iFix与过程硬件之间的接口 • I/O驱动器支持特定的硬件设备 • I/O驱动器以poll记录格式收集数据，并传输至 DIT
极易iFIX专业培训网
极易iFIX专业培训网
I/O Driver(s)
I/O驱动器
I/O 硬件
生产过程
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
iFIX基础培训介绍
• 让学员对iFix有较好的了解 • 以新用户的角度来设计课程 • 课程包括配置和应用iFix软件、建立应用程序的实验，通 过使用软件中的大量组件开发应用程序，让学员了解iFix
ifix培训手册(2024)
ifix能够实时采集各种工业设备的运行 数据，并进行实时监控，确保设备正常
运行。
历史数据存储与分析
2024/1/29
ifix能够长期存储历史数据，并提供 丰富的数据分析工具，帮助用户深入
了解设备运行状况。
报警与事件管理
当设备出现故障或异常时，ifix能够 及时发出报警信息，并记录相关事件 ，方便后续分析处理。
布局参数设置
通过设置布局参数控制控件在布局中的位置、大小和 行为。
2024/1/29
9
自定义控件开发方法
2024/1/29
控件继承
通过继承现有控件类并重写相关方法，实现自定义控件的开发。
绘图API
使用绘图API在控件上绘制自定义图形和文字，实现个性化展示 效果。
事件处理
为自定义控件添加事件处理机制，响应用户操作和程序状态变化 。
属性设置
02
通过属性窗口或代码方式设置元素的基本属性，如位置、大小
、颜色、字体等。
动态属性
03
根据程序运行状态或用户操作动态改变元素属性，实现界面交
互效果。
8
布局管理器使用技巧
布局管理器
提供自动布局功能，根据控件大小和位置自动调整界 面布局。
常用布局管理器
包括流式布局、网格布局、边框布局等，适用于不同 场景和需求。
03 02
23
插件开发流程及示例
编写插件代码并进行测试
打包和发布插件
插件开发示例
2024/1/29
24
插件开发流程及示例
数据采集插件
通过自定义接口开发，实现 与特定设备或系统的数据采 集功能。
报警管理插件
扩展报警管理功能，支持自 定义报警规则、报警通知等 。
运行。
历史数据存储与分析
2024/1/29
ifix能够长期存储历史数据，并提供 丰富的数据分析工具，帮助用户深入
了解设备运行状况。
报警与事件管理
当设备出现故障或异常时，ifix能够 及时发出报警信息，并记录相关事件 ，方便后续分析处理。
布局参数设置
通过设置布局参数控制控件在布局中的位置、大小和 行为。
2024/1/29
9
自定义控件开发方法
2024/1/29
控件继承
通过继承现有控件类并重写相关方法，实现自定义控件的开发。
绘图API
使用绘图API在控件上绘制自定义图形和文字，实现个性化展示 效果。
事件处理
为自定义控件添加事件处理机制，响应用户操作和程序状态变化 。
属性设置
02
通过属性窗口或代码方式设置元素的基本属性，如位置、大小
、颜色、字体等。
动态属性
03
根据程序运行状态或用户操作动态改变元素属性，实现界面交
互效果。
8
布局管理器使用技巧
布局管理器
提供自动布局功能，根据控件大小和位置自动调整界 面布局。
常用布局管理器
包括流式布局、网格布局、边框布局等，适用于不同 场景和需求。
03 02
23
插件开发流程及示例
编写插件代码并进行测试
打包和发布插件
插件开发示例
2024/1/29
24
插件开发流程及示例
数据采集插件
通过自定义接口开发，实现 与特定设备或系统的数据采 集功能。
报警管理插件
扩展报警管理功能，支持自 定义报警规则、报警通知等 。
(完整版)ifix培训教程
定期维护 监控与报警
容量规划 灾难恢复计划
定期更新软件补丁、备份数据和优化数据库性能，减少故障发生 的可能性。
建立全面的监控体系，及时发现潜在问题，并设置合适的报警阈 值。
合理规划硬件资源，根据业务需求预测未来的资源需求，避免资 源瓶颈。
制定灾难恢复计划，包括数据备份、恢复策略和演练，确保在故 障发生时能够快速恢复系统。
提供合理的配色方案和布局建议，使数据展 示更加美观和易于理解。
05
CATALOGUE
ifix高级功能应用
报表设计与打印功能实现
报表设计器使用 掌握ifix报表设计器的使用方法，包括 创建报表、编辑报表格式、设置数据源
等。 数据绑定与表达式 了解如何在报表中绑定数据源，并使 用表达式对数据进行处理和计算。
自动化处理
支持通过脚本或工具实现数据处理 的自动化，提高处理效率。
数据可视化展示技巧
可视化工具
图表类型选择
介绍常用的数据可视化工具，如ECharts、 Highcharts等。
根据数据类型和展示需求，选择合适的图表 类型，如折线图、柱状图、散点图等。
交互与动态效果
配色与布局
增加图表的交互性和动态效果，如鼠标悬停 提示、动态数据刷新等。
连接配置
提供详细的连接配置步骤， 包括数据源地址、认证方 式、数据表或视图选择等。
数据源测试
在配置完成后，可以进行 数据源连接测试，确保数 据能够正常获取。
数据处理流程梳理与优化
数据处理流程
明确数据处理的整体流程，包括 数据获取、清洗、转换、聚合等
环节。
流程优化
针对处理过程中的瓶颈和问题，提 供优化建议，如采用并行处理、减 少数据冗余等。
iFix培训手册_V01
三、建立新工程
再次进入iFix启动界面，可以看到SCU文件已是刚才新建立的了。 若想启动其他工程，则选择对应的SCU文件即可。
点击左方按钮，便可启动该工程。
四、网络和冗余配置
iFix网络中的每个个体，被称为节点，节点名是其唯一标识。在
制作一个项目之前，一定要规划好网络中各个节点的节点名。因为每
个数据源都是以 节点名.数据名.点域
三、建立新工程
首先需要指定新建工程的存储位置，点击配置》路径。
三、建立新工程
点击项目后面的…按钮或手动填写工程路径。需要指出的是，新建 项目不要放在默认也就是iFix的源目录中，否则当工程出现错误时， 将会使整个iFix软件出现问题，而重新安装iFix也比较复杂。
在更改完项目的地址后，点击更改项目按钮，本工程所属的各文件 夹路径也会进行相应变更。点击出现提示时，选择是。
再打开网络配置，可以看到冗余服务器节点FIX已在远程节点列 表中，此时输入客户端节点FIXOPT点击添加。
四、网络和冗余配置
1.工作台配置
分别配置好FIXSVR1、FIXSVR2、FIXOPT的网络和冗余后，从新 启动工程，便可以在客户端中访问服务器的数据库，图中可以看出冗余 服务器节点FIX已在可用节点列表。
2. SCU文件配置 具体需要如下三个配置：
服务器 FIXSVR1、FIXSVR2的冗余和网络配置
客户端 FIXOPT与逻辑节点FIX间的网络配置
其中服务器的两个SCU文件配置相似。两个服务器的实际 节点组合成一个冗余的逻辑节点，对于客户端来说其读取数据仅指向逻 辑节点而不指向某个实际节点。
四、网络和冗余配置
◆
◆
iFIX Professional 专业版(Pro) ■ 有SQL块 ■ ■ ■ ◆
(完整版)ifix培训教程
(完整版)ifix培训教程iFix培训教程是一个广泛使用的计算机软件，它主要是针对工业自动化领域，能够通过处理、规划、监控和优化复杂的过程控制系统。
这个教程旨在提供如何使用iFix的全面指导，从初学者到高级用户，都可以通过这个教程掌握如何使用iFix 软件。
基础部分：开始使用iFix，你需要清楚了解iFix工具箱和工作区域的基础知识。
在iFix工具箱中，你可以访问各种控制和信息服务器，运动控制器和其他所需的组件。
在工作区域中，你可以创建一个或多个画面，每个画面用于监视或控制工业过程。
同时可以建立库和标记，方便你在开发过程中使用。
如何建立画面：创建画面是一个基本的iFix任务，你可以在画面中添加各种图像、控制器和组件。
开始前，你需要考虑如何使用一些基本的iFix对象。
例如，你可以添加屏幕按钮、输入字段、文本标签和柱状图，以实现虚拟的过程操作。
如何管理数据：在iFix中，需要管理大量的实时数据。
通过选择合适的数据源、设置数据采集属性，你可以轻松地将数据从实时控制系统导入。
同时，你还可以使用数据记录器将数据存储到工业数据库中或者在Excel表格中管理数据——这样可以更好地分析这些关键的过程数据。
如何添加报警和事件：iFix软件具有一个非常完善的报警和事件管理系统。
通过提示和警报，你可以更快地响应和解决可疑事件。
你可以设置报警条件，当满足这些条件时，iFix会发出警报。
同时，你还可以设置警报通知，这样可及时通知有关人员警报事件发生。
如何配置历史记录：iFix的历史记录功能可以让你更好地了解过去的过程数据，并在日後进行分析。
通过添加数据记录器组件，你就可以实现数据的存档和记录。
这些数据可以根据需要存储在企业数据库中或者存储在CSV格式的Excel表格中。
你可以设置数据记录器的采样频率和触发模式，以便更好地管理存档数据。
通过这个教程，你可以学习如何使用iFix软件来实现工业自动化的控制和监测。
iFix软件是一个功能强大而有用的工具，你需要勇敢地使用这些工具，才能充分发挥其价值。
2024版完整版IFix培训教程
功能介绍
IFix提供实时数据监控、报警管理、 历史数据记录、报表生成等功能， 支持多种通信协议和硬件设备连接。
4
系统安装与配置要求
安装要求
安装IFix需要满足操作系统、硬件和数 据库等方面的要求，如Windows操作 系统、足够的内存和硬盘空间等。
配置要求
配置IFix需要设置通信参数、定义数据 点、创建画面等，确保系统能够正确连 接设备和采集数据。
轮询机制
定时向数据源发送请求，获取最新数 据。
11
实时数据采集与传输协议
01
02
03
HTTP/HTTPS
基于Web的通信协议，用 于API接口数据的传输。
2024/1/25
WebSocket
在单个TCP连接上进行全 双工通信的协议，适用于 实时数据交互场景。
MQTT
轻量级的发布/订阅消息传 输协议，常用于物联网领 域的数据传输。
2024/1/25
5
用户界面及操作指南
用户界面
IFix用户界面包括菜单栏、工具栏、画面窗口、属性窗口等部分，提供直观的 操作体验。
操作指南
操作指南包括启动和退出程序、创建和编辑画面、定义数据点、设置报警等步 骤的详细说明，帮助用户快速掌握软件的使用方法。
2024/1/25
6
02
数据采集与处理
2024/1/25
7
数据源类型及连接方式
关系型NoSQL数据库
如MongoDB、Redis等。
2024/1/25
8
数据源类型及连接方式
API接口
如RESTful API、SOAP API等。
文件数据
如CSV、XML、JSON等。
2024/1/25
IFix提供实时数据监控、报警管理、 历史数据记录、报表生成等功能， 支持多种通信协议和硬件设备连接。
4
系统安装与配置要求
安装要求
安装IFix需要满足操作系统、硬件和数 据库等方面的要求，如Windows操作 系统、足够的内存和硬盘空间等。
配置要求
配置IFix需要设置通信参数、定义数据 点、创建画面等，确保系统能够正确连 接设备和采集数据。
轮询机制
定时向数据源发送请求，获取最新数 据。
11
实时数据采集与传输协议
01
02
03
HTTP/HTTPS
基于Web的通信协议，用 于API接口数据的传输。
2024/1/25
WebSocket
在单个TCP连接上进行全 双工通信的协议，适用于 实时数据交互场景。
MQTT
轻量级的发布/订阅消息传 输协议，常用于物联网领 域的数据传输。
2024/1/25
5
用户界面及操作指南
用户界面
IFix用户界面包括菜单栏、工具栏、画面窗口、属性窗口等部分，提供直观的 操作体验。
操作指南
操作指南包括启动和退出程序、创建和编辑画面、定义数据点、设置报警等步 骤的详细说明，帮助用户快速掌握软件的使用方法。
2024/1/25
6
02
数据采集与处理
2024/1/25
7
数据源类型及连接方式
关系型NoSQL数据库
如MongoDB、Redis等。
2024/1/25
8
数据源类型及连接方式
API接口
如RESTful API、SOAP API等。
文件数据
如CSV、XML、JSON等。
2024/1/25
ifix培训教程

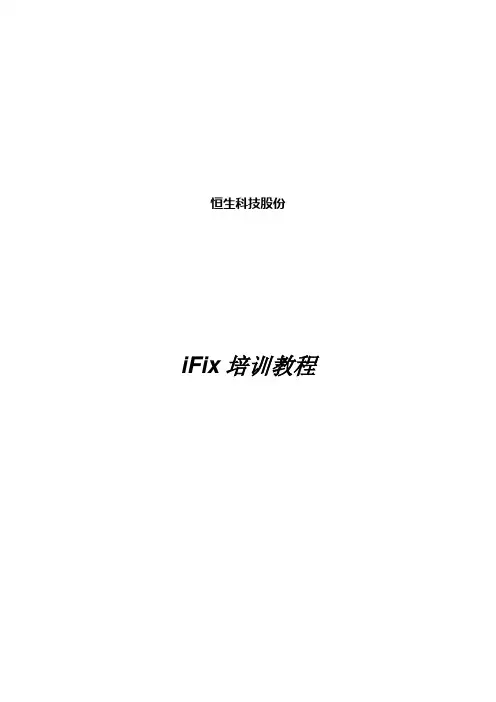

恒生科技股份iFix培训教程目录第一讲：iFix软件介绍 (1)1.1 iFix软件简介 (1)1.2 iFix的基本功能 (1)1.3 iFix软件的运行环境 (1)1.4 iFix软件的结构 (3)1.5 什么是OPC技术 (5)第二讲：I/O驱动器 (6)2.1 驱动器配置 (6)2.2 系统配置SCU (6)2.3 监视I/O驱动器 (7)2.4 MBE配置 (7)第三讲：创建动画 (11)3.1 使用过程数据库 (11)3.2 动画对象 (11)3.3 Intellution 工作台 (11)3.4 画面 (12)3.5 VBA脚本Ver.6.0 (12)3.6实例演示 (12)第四讲：全局对象、报警、调度、安全、趋势与报表 (15)4.1 全局对象 (15)4.2 报警 (16)4.3 调度 (16)4.4 安全 (16)4.5 趋势 (16)4.6 报表 (17)第一讲：iFix软件介绍1.1 iFix软件简介★是一套工业自动化软件，为用户提供一个“过程化的窗口”★提供实时数据给操作员与软件应用1.2 iFix的基本功能●数据采集—与工厂的I/O设备直接通信—通过I/O驱动程序，与I/O设备接口●数据管理—处理、使用所取数据—数据管理，包括：过程监视，监视控制，报警，报表，数据存档。
1.3 iFix软件的运行环境●硬件要求存256MCPU PII450M硬盘容量大于120M。
是使用功能决定，如历史数据纪录和报警功能。
建议使用容量硬盘，如20G、40G。
声卡声响报警需要CD-ROM 驱动器网络适配器用于网络通讯和一些I/O驱动器一个并口或USB端口SVGA或更高颜色图形监视器, 24位图形卡分辨率800x600且至65,535 颜色双按钮鼠标或兼容的点击设备(如触摸屏)●软件要求Windows NT v4.0操作系统并安装Service Pack 5或Windows 2000 操作系统与Service Pack 2系统的WEB浏览器版本不要小于Ver.6.0。
2020年IFix培训教程
库的名称(介绍数据库的导入和导出格 式) 3.2 动画对象 工作台工具栏 动画 动画专家 动画对 话框
3.3 Intellution 工作台 A 工作台运行模式 B 工作台配置 用户首选项菜单中需要设置的内容：
常规、环境保护、启动画面 3.4 画面
添加对象 对象动画 配置数据源
iFIX工作台
标准工具栏 – 用户 可以自定义相应工 具栏及生成按钮专
iFix培训教程
第一讲：iFix的概述及结构
1.1 iFix软件简介 ★ 是一套工业自动化软件，为用户提供
一个“过程化的窗口” ★ 提供实时数据给操作员及软件应用 1.2 iFix的基本功能 ●数据采集
—与工厂的I/O设备直接通信 —通过I/O驱动程序，与I/O设备接口
● 数据管理 —处理、使用所取数据 —数据管理，包括：过程监视，监视控制， 报警，报表，数据存档。
• 一套完整的iFix的组成
第三讲：创建动画
3.1 使用过程数据库 过程数据库是iFix系统的核心，从硬件
中获取或给硬件发送过程数据。过程数据 库由标签（块）组成
☆编辑数据库 ☆增加标签
☆选择标签类型，设定标签名称，选择驱 动器名称，填写驱动器I/O
☆驱动器I/O填写格式 Device和Address ☆报警值设定 ☆保存数据库，在SCU里指定这个数据
writevalue “1”,”Fix32.nodename.tagname.f_*”
当从硬件读取数据时，用函数ReadValue (读值) 举例： readvalue(“fix32.nodename.tagname”)
第四讲：全局对象、报警、调 度、安全、趋势及报表
4.1 全局对象 在系统树中，User项上右击鼠标，可
3.3 Intellution 工作台 A 工作台运行模式 B 工作台配置 用户首选项菜单中需要设置的内容：
常规、环境保护、启动画面 3.4 画面
添加对象 对象动画 配置数据源
iFIX工作台
标准工具栏 – 用户 可以自定义相应工 具栏及生成按钮专
iFix培训教程
第一讲：iFix的概述及结构
1.1 iFix软件简介 ★ 是一套工业自动化软件，为用户提供
一个“过程化的窗口” ★ 提供实时数据给操作员及软件应用 1.2 iFix的基本功能 ●数据采集
—与工厂的I/O设备直接通信 —通过I/O驱动程序，与I/O设备接口
● 数据管理 —处理、使用所取数据 —数据管理，包括：过程监视，监视控制， 报警，报表，数据存档。
• 一套完整的iFix的组成
第三讲：创建动画
3.1 使用过程数据库 过程数据库是iFix系统的核心，从硬件
中获取或给硬件发送过程数据。过程数据 库由标签（块）组成
☆编辑数据库 ☆增加标签
☆选择标签类型，设定标签名称，选择驱 动器名称，填写驱动器I/O
☆驱动器I/O填写格式 Device和Address ☆报警值设定 ☆保存数据库，在SCU里指定这个数据
writevalue “1”,”Fix32.nodename.tagname.f_*”
当从硬件读取数据时，用函数ReadValue (读值) 举例： readvalue(“fix32.nodename.tagname”)
第四讲：全局对象、报警、调 度、安全、趋势及报表
4.1 全局对象 在系统树中，User项上右击鼠标，可
iFIX培训讲义
Page 11
第一章
了解iFIX
2)、驱动映像表DIT
驱动映像表DIT（Driver Image Table）也叫轮询表：存在于SCADA服 务器内存中，用于存储I/O驱动器的轮询记录数据即数据池； 3)、SAC SAC（scan alarm and control）：从数据池中检索数据，按照扫描 时间速率从DIT向数据库中写入数据，包括报警信息及控制信息； SAC是SCADA节点上运行的系统应用。这一程序负责执行数据库链的逻 辑。SAC具体执行以下功能：
第一章
了解iFIX
独立节点 在集中式的iFIX SCADA系统中，独立节点指能够独立完成所有iFIX功 能的节点。独立节点不能与其它节点联网。
图1.4：独立节点配置示例
本地节点 远程节点
在分布式iFIX系统中，本地节点指所在的当前正在工作的节点，远程 节点指任何一个想与之通讯连接的节点。
Page 9
注：OPC（OLE for Process Control）：OPC是一个软件标准，它可以使自动化应用程序方便地读取工业企 业的工厂级数据。OPC的目标是基于Microsoft的组件对象建模（COM）技术定义一个标准接口，允许自动化 和控制应用程序、控制设备、以及商业和办公应用软件之间相互操作。
Page 6
Field 域：一般来说，有三种类型的域：
数字数据类型 F_*（float）:例如：F_CV 显示当前值; 文本数据类型 A_*（ASCⅡ）：A_CUALM当前报警;A_DESC描述;
图形数据类型 T_*：T_DATA:从TR或ETR标签中获取的曲线数据;
6)、图形显示 以图形方式显示PDB数据信息包括：图表，数据连接，动画，控件……
Page 2
第一章
了解iFIX
2)、驱动映像表DIT
驱动映像表DIT（Driver Image Table）也叫轮询表：存在于SCADA服 务器内存中，用于存储I/O驱动器的轮询记录数据即数据池； 3)、SAC SAC（scan alarm and control）：从数据池中检索数据，按照扫描 时间速率从DIT向数据库中写入数据，包括报警信息及控制信息； SAC是SCADA节点上运行的系统应用。这一程序负责执行数据库链的逻 辑。SAC具体执行以下功能：
第一章
了解iFIX
独立节点 在集中式的iFIX SCADA系统中，独立节点指能够独立完成所有iFIX功 能的节点。独立节点不能与其它节点联网。
图1.4：独立节点配置示例
本地节点 远程节点
在分布式iFIX系统中，本地节点指所在的当前正在工作的节点，远程 节点指任何一个想与之通讯连接的节点。
Page 9
注：OPC（OLE for Process Control）：OPC是一个软件标准，它可以使自动化应用程序方便地读取工业企 业的工厂级数据。OPC的目标是基于Microsoft的组件对象建模（COM）技术定义一个标准接口，允许自动化 和控制应用程序、控制设备、以及商业和办公应用软件之间相互操作。
Page 6
Field 域：一般来说，有三种类型的域：
数字数据类型 F_*（float）:例如：F_CV 显示当前值; 文本数据类型 A_*（ASCⅡ）：A_CUALM当前报警;A_DESC描述;
图形数据类型 T_*：T_DATA:从TR或ETR标签中获取的曲线数据;
6)、图形显示 以图形方式显示PDB数据信息包括：图表，数据连接，动画，控件……
Page 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC，DCS，简单I/O设备……
• I/O驱动器是iFix与过程硬件之间的接口 • I/O驱动器支持特定的硬件设备 • I/O驱动器以poll记录格式收集数据，并传输至 DIT
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
操作员显示
• 以图形方式显示PDB数据信息 • HMI 人机接口 • 图形对象
图表，数据连接，动画，控件……
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第三章 系统配置
• 回顾 • 系统配置 • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
PDB基本结构
I/O驱动器 驱动映像表
SAC
过程数据库
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
Intellution Dynamics
• 是一个自动化软件家族
基于开放的、面向组件的技术
• Intellution Dynamics 组件
iFix，iWebServer，iHistorian，infoAgent，iBatch， iLogic，iVisualize……
培训内容及课程安排
• 第1天
iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍
第2天
过程数据库，画面对象及动画，数字量标签，模拟量标签， intellution工作台
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第三章 系统配置
• 重要知识点回顾 • 系统配置 • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
节点类型
• • • • 节点 – 运行iFix的计算机 SCADA节点 iClient节点 – HMI SCADA + iClient = HMI PAK
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
I/O驱动器
• iFix从过程硬件获取数据
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
节点：运行iFix的计算机
• SCADA节点
Supervisory Control And Data Acquisition
• iClient节点
VIEW / HMI
极易iFIX专业培训网
极易iFIX专业培训网
分布式配置
iFix Client
iWebServer
HMI / SCADA Server
极易iFIX专业培训网
数字数据类型 F_*（float） 文本数据类型 A_*（ASCⅡ） 图形数据类型 T_*
极易iFIX专业培训网
极易iFIX专业培训网
“双向”结构
I/O驱动器
FIX32.FIX.AI1.F_CV
驱动映像表
SAC
过程数据库
DIT（Driver Image Table）
• SCADA服务器内存中 • 存储I/O驱动器的轮询记录数据 • 轮询时间 poll time
极易iFIX专业培训网
极易iFIX专业培训网
I/O驱动器基本结构
Driver Image Table 驱动映像表
极易iFIX专业培训网
过程数据库
• • • • PDB – Process Database 过程数据库由标签（块）组成 AI，AO，DI，DO，CA，TR…… 标签可以连接，形成链
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
SAC
• SAC – Scan Alarm and Control
扫描、报警和控制
• 扫描时间 scan time • 监视SAC – 任务控制应用程序
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
• iFix是一套工业自动化软件 • “过程化窗口” • 为操作员和应用程序提供实时数据
iFix基本功能
数据采集 数据管理
过程监视，监控，报警，报表，数据存档等等
极易iFIX专业培训网
I/O Driver(s)
I/O驱动器
I/O 硬件
生产过程
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
其它节点类型
• 只读节点 • 运行节点 • 开发节点
极易iFIX专业培训网
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
iFIX基础培训介绍
• 让学员对iFix有较好的了解 • 以新用户的角度来设计课程 • 课程包括配置和应用iFix软件、建立应用程序的实验，通 过使用软件中的大量组件开发应用程序，让学员了解iFix
极易iFIX专业培训网
极易iFIX专业培训网
系统配置
• 本地节点名和逻辑节点名 • 本地节点别名 THISNODE • 服务方式
极易iFIX专业培训网
• iCore技术 – 核心结构
极易iFIX专业培训网
极易iFIX专业培训网
Core - Intellution Dynamntellution WorkSpace集成开发 环境
极易iFIX专业培训网
预备知识
• 熟悉个人计算机，特别是Windows NT和Windows 2000 • 过程控制应用的常识 • 熟悉intellution软件是有帮助的，但不是必要的
极易iFIX专业培训网
极易iFIX专业培训网
系统配置工具SCU
• 配置本地节点 • SCU文件 • 路径配置，报警配置，网络配置，SCADA配置， 任务配置，安全配置，SQL配置，报警区域配 置
极易iFIX专业培训网
极易iFIX专业培训网
SCU
极易iFIX专业培训网
极易iFIX专业培训网
图形显示基本结构
图形对象 调度器 控件
Chart 对象
VBA
图形界面Workspace
Scan, Alarm & Control
实时数据库 PDB
I/O Driver(s)
I/O 硬件 生产过程
Driver Image Table
极易iFIX专业培训网
培训内容及课程安排
• 第3天
全局，调度，数据库编辑器，程序块，VBA介绍，趋势图
第4天
历史归档，报警，报表，优化及诊断，安全
极易iFIX专业培训网
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
FIX 基础培训教程
极易iFIX专业培训网
极易iFIX专业培训网
iFIX基础培训教程
• 配套视频教程
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
数据库标志信息
• SERVER.NODE.TAG.FIELD 句法 • 浏览本地或远程节点的数据 • Field 域
Batch
core
HMI
iVisualize WinCE
Microsoft Visual Basic for Applications (VBA) 支持 OLE/OPC 和 ActiveX
SCADA
强有力的安全系统
分布式报警管理
极易iFIX专业培训网
• HMI PAK = SCADA + iClient
极易iFIX专业培训网
极易iFIX专业培训网
网络节点类型
• 独立节点 • 本地节点 • 远程节点
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
• I/O驱动器是iFix与过程硬件之间的接口 • I/O驱动器支持特定的硬件设备 • I/O驱动器以poll记录格式收集数据，并传输至 DIT
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
操作员显示
• 以图形方式显示PDB数据信息 • HMI 人机接口 • 图形对象
图表，数据连接，动画，控件……
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第三章 系统配置
• 回顾 • 系统配置 • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
PDB基本结构
I/O驱动器 驱动映像表
SAC
过程数据库
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
Intellution Dynamics
• 是一个自动化软件家族
基于开放的、面向组件的技术
• Intellution Dynamics 组件
iFix，iWebServer，iHistorian，infoAgent，iBatch， iLogic，iVisualize……
培训内容及课程安排
• 第1天
iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍
第2天
过程数据库，画面对象及动画，数字量标签，模拟量标签， intellution工作台
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第三章 系统配置
• 重要知识点回顾 • 系统配置 • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
节点类型
• • • • 节点 – 运行iFix的计算机 SCADA节点 iClient节点 – HMI SCADA + iClient = HMI PAK
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
I/O驱动器
• iFix从过程硬件获取数据
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
节点：运行iFix的计算机
• SCADA节点
Supervisory Control And Data Acquisition
• iClient节点
VIEW / HMI
极易iFIX专业培训网
极易iFIX专业培训网
分布式配置
iFix Client
iWebServer
HMI / SCADA Server
极易iFIX专业培训网
数字数据类型 F_*（float） 文本数据类型 A_*（ASCⅡ） 图形数据类型 T_*
极易iFIX专业培训网
极易iFIX专业培训网
“双向”结构
I/O驱动器
FIX32.FIX.AI1.F_CV
驱动映像表
SAC
过程数据库
DIT（Driver Image Table）
• SCADA服务器内存中 • 存储I/O驱动器的轮询记录数据 • 轮询时间 poll time
极易iFIX专业培训网
极易iFIX专业培训网
I/O驱动器基本结构
Driver Image Table 驱动映像表
极易iFIX专业培训网
过程数据库
• • • • PDB – Process Database 过程数据库由标签（块）组成 AI，AO，DI，DO，CA，TR…… 标签可以连接，形成链
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
SAC
• SAC – Scan Alarm and Control
扫描、报警和控制
• 扫描时间 scan time • 监视SAC – 任务控制应用程序
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
• iFix是一套工业自动化软件 • “过程化窗口” • 为操作员和应用程序提供实时数据
iFix基本功能
数据采集 数据管理
过程监视，监控，报警，报表，数据存档等等
极易iFIX专业培训网
I/O Driver(s)
I/O驱动器
I/O 硬件
生产过程
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
其它节点类型
• 只读节点 • 运行节点 • 开发节点
极易iFIX专业培训网
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
iFIX基础培训介绍
• 让学员对iFix有较好的了解 • 以新用户的角度来设计课程 • 课程包括配置和应用iFix软件、建立应用程序的实验，通 过使用软件中的大量组件开发应用程序，让学员了解iFix
极易iFIX专业培训网
极易iFIX专业培训网
系统配置
• 本地节点名和逻辑节点名 • 本地节点别名 THISNODE • 服务方式
极易iFIX专业培训网
• iCore技术 – 核心结构
极易iFIX专业培训网
极易iFIX专业培训网
Core - Intellution Dynamntellution WorkSpace集成开发 环境
极易iFIX专业培训网
预备知识
• 熟悉个人计算机，特别是Windows NT和Windows 2000 • 过程控制应用的常识 • 熟悉intellution软件是有帮助的，但不是必要的
极易iFIX专业培训网
极易iFIX专业培训网
系统配置工具SCU
• 配置本地节点 • SCU文件 • 路径配置，报警配置，网络配置，SCADA配置， 任务配置，安全配置，SQL配置，报警区域配 置
极易iFIX专业培训网
极易iFIX专业培训网
SCU
极易iFIX专业培训网
极易iFIX专业培训网
图形显示基本结构
图形对象 调度器 控件
Chart 对象
VBA
图形界面Workspace
Scan, Alarm & Control
实时数据库 PDB
I/O Driver(s)
I/O 硬件 生产过程
Driver Image Table
极易iFIX专业培训网
培训内容及课程安排
• 第3天
全局，调度，数据库编辑器，程序块，VBA介绍，趋势图
第4天
历史归档，报警，报表，优化及诊断，安全
极易iFIX专业培训网
极易iFIX专业培训网
第一章 概述
• iFix产品概貌 • Intellution Dynamics • 进行练习以巩固所学知识
极易iFIX专业培训网
FIX 基础培训教程
极易iFIX专业培训网
极易iFIX专业培训网
iFIX基础培训教程
• 配套视频教程
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
极易iFIX专业培训网
数据库标志信息
• SERVER.NODE.TAG.FIELD 句法 • 浏览本地或远程节点的数据 • Field 域
Batch
core
HMI
iVisualize WinCE
Microsoft Visual Basic for Applications (VBA) 支持 OLE/OPC 和 ActiveX
SCADA
强有力的安全系统
分布式报警管理
极易iFIX专业培训网
• HMI PAK = SCADA + iClient
极易iFIX专业培训网
极易iFIX专业培训网
网络节点类型
• 独立节点 • 本地节点 • 远程节点
极易iFIX专业培训网
极易iFIX专业培训网
极易iFIX专业培训网
第二章 iFix结构
• • • • • • 基本结构 I/O驱动器 过程数据库 图形显示 分布式结构 进行练习以巩固所学知识
极易iFIX专业培训网
