西安恒生科技股份有限公司iFix培训教程目录第一讲：iFix软件介绍 (1)1.1 iFix软件简介 (1)1.2 iFix的基本功能 (1)1.3 iFix软件的运行环境 (1)1.4 iFix软件的结构 (3)1.5 什么是OPC技术 (5)第二讲：I/O驱动器 (6)2.1 驱动器配置 (6)2.2 系统配置SCU (6)2.3 监视I/O驱动器 (7)2.4 MBE配置 (7)第三讲：创建动画 (11)3.1 使用过程数据库 (11)3.2 动画对象 (11)3.3 Intellution 工作台 (11)3.4 画面 (12)3.5 VBA脚本Ver.6.0 (12)3.6实例演示 (12)第四讲：全局对象、报警、调度、安全、趋势及报表 (15)4.1 全局对象 (15)4.2 报警 (16)4.3 调度 (16)4.4 安全 (16)4.5 趋势 (16)4.6 报表 (17)第一讲：iFix软件介绍1.1 iFix软件简介★是一套工业自动化软件，为用户提供一个“过程化的窗口”★提供实时数据给操作员及软件应用1.2 iFix的基本功能●数据采集—与工厂的I/O设备直接通信—通过I/O驱动程序，与I/O设备接口●数据管理—处理、使用所取数据—数据管理，包括：过程监视，监视控制，报警，报表，数据存档。

1.3 iFix软件的运行环境●硬件要求内存 256MCPU PII450M硬盘容量大于120M。

是使用功能决定，如历史数据纪录和报警功能。

建议使用容量硬盘，如20G、40G。

声卡声响报警需要CD-ROM 驱动器网络适配器用于网络通讯和一些I/O驱动器一个并口或USB端口SVGA或更高颜色图形监视器, 24位图形卡分辨率800x600且至65,535 颜色双按钮鼠标或兼容的点击设备(如触摸屏)●软件要求Windows NT v4.0操作系统并安装Service Pack 5或Windows 2000 操作系统与Service Pack 2系统的WEB浏览器版本不要小于Ver.6.0。

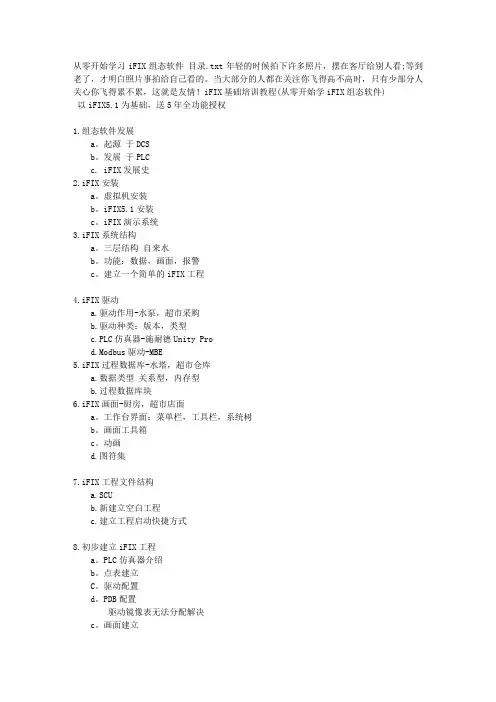

从零开始学习iFIX组态软件目录.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。

当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！iFIX基础培训教程(从零开始学iFIX组态软件)以iFIX5.1为基础，送5年全功能授权1.组态软件发展a。

起源于DCSb。

发展于PLCc. iFIX发展史2.iFIX安装a。

虚拟机安装b。

iFIX5.1安装c。

iFIX演示系统3.iFIX系统结构a。

三层结构自来水b。

功能：数据，画面，报警c。

建立一个简单的iFIX工程4.iFIX驱动a.驱动作用-水泵，超市采购b.驱动种类：版本，类型c.PLC仿真器-施耐德Unity Prod.Modbus驱动-MBE5.iFIX过程数据库-水塔，超市仓库a.数据类型关系型，内存型b.过程数据库块6.iFIX画面-厨房，超市店面a。

工作台界面：菜单栏，工具栏，系统树b。

画面工具箱c。

动画d.图符集7.iFIX工程文件结构a.SCUb.新建立空白工程c.建立工程启动快捷方式8.初步建立iFIX工程a。

PLC仿真器介绍b。

点表建立C。

驱动配置d。

PDB配置驱动镜像表无法分配解决c。

画面建立9.iFIX连接主流PLC仿真器a。

施耐德Unity Pro和Concept-MBE驱动b。

西门子Step7-S7A驱动c。

AB PLC仿真器连接d。

三菱仿真器连接-OPC驱动e。

欧姆龙PLC仿真连接f。

串口驱动示例-MB1驱动10.iFIX标签组应用11.iFIX历史数据库a.历史数据库配置b.历史数据保存c.历史数据显示图表显示和表格显示12.iFIX报警结构a.标签报警范围设置b.报警区域设置c.实时报警显示d.历史报警记录e.历史报警查询13.iFIX安全结构a。

iFIX安全配置b。

iFIX安全登录c。

iFIX安全作用-PDB写权限14.iFIX多语言切换a。

原理b。

切换15.iFIX工程完善a。

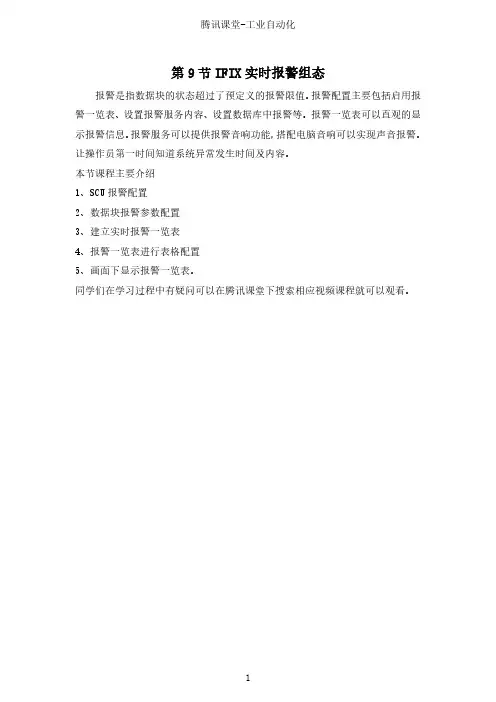

第9节IFIX实时报警组态报警是指数据块的状态超过了预定义的报警限值。

报警配置主要包括启用报警一览表、设置报警服务内容、设置数据库中报警等。

报警一览表可以直观的显示报警信息。

报警服务可以提供报警音响功能，搭配电脑音响可以实现声音报警。

让操作员第一时间知道系统异常发生时间及内容。

本节课程主要介绍1、SCU报警配置2、数据块报警参数配置3、建立实时报警一览表4、报警一览表进行表格配置5、画面下显示报警一览表。

同学们在学习过程中有疑问可以在腾讯课堂下搜索相应视频课程就可以观看。

一、SCU报警配置1. 在“SCU-FIX”界面菜单栏中执行“配置”-报警命令，弹出报警配置按钮，选择“报警一览表”服务启动。

2. 在“报警配置”对话框中选择“修改”按钮，弹出“报警一览服务配置”对话框。

报警删除-自动，音响支持-启用。

3. 在“报警一览服务配置”对话框选择“区域”按钮，弹出报警区域对话框。

将可用区域“A”添加到已设置区域。

点击确定按钮完成报警配置，返回SCU 点击文件执行“保存操作”。

二、数据块报警参数配置1. 在数据库管理器器打开过程数据库，找到模拟量双击弹出数据块配置窗口，选择报警标签页。

设置LL:10.0,L:20.0,H:80.0,HH:90.0,优先级：HIGH2.在报警区域双击默认区域“ALL”弹出报警区域-数据库块对话框，这里将区域A添加到已配置区域A。

点击确定完成数据块报警配置。

三、在画面上添加报警一览表1. 新建画面名称为“报警一览表”，在菜单栏下选择插入按钮-选择“对象/连接”下拉箭头选择报警一览。

2. 选择报警一览弹出报警一览表3.双击报警一览表弹出“报警一览表设置”对话框。

常规选项卡-修改报警表字体与描述4.操作员选项卡配置操作员具有哪些权限。

5. 过滤选项卡-进行报警过滤操作6.排序标签页-报警信息的先后排列顺序，可通过下拉菜单选择以何种信息排序。

7.颜色标签页-修改报警状态的颜色、优先级颜色、一览表背景颜色。

从零开始学iFIX 培训课程第04讲iFIX驱动介绍主讲：钱立湘出品：极易组态软件专业培训网第04讲iFIX驱动介绍驱动作用-超市货运驱动种类：版本，类型驱动结构PLC仿真器-施耐德Unity Pro Modbus TCP驱动-MBE第04讲iFIX驱动介绍1.驱动作用驱动作用类似于超市货运部超市货运-定期从工厂运送货物到超市仓库iFIX驱动-定期从PLC等设备读写设备数据物理介质:RS232RS485以太网等驱动程序实时数据库画面编辑和画面运行第04讲iFIX驱动介绍1.驱动作用IFIX驱动-读写数据物理位置从PLC设备内存到电脑内存AB PLC S7A第04讲iFIX驱动介绍2.驱动种类iFIX驱动大全ISO镜像文件显示后缀虚拟光驱网络下载地址 IGS驱动OEM Kepware公司-GE代售Kepware 必须另外购买授权第04讲iFIX驱动介绍2.驱动种类iFIX驱动是独立软件驱动版本和iFIX版本没有任何关系iFIX版本V6.XX-FIXV7.XX-iFIXiFIX既可以用V7版本驱动，也可以用V6版本 FIX只能用V6版本驱动第04讲iFIX驱动介绍3.驱动配置超市管理者不需要了解货运部运输工具如何建造，只需要发送订单即可-什么途径(公路，铁路，航空等），去哪个工厂，运哪些货物作为iFIX使用者也不需要了解驱动如何开发，只需要配置驱动，告诉驱动去通过什么通道(串口，以太网…)-路线读取哪个设备-工程中的哪些数据-货物第04讲iFIX驱动介绍3.驱动配置驱动是一个后台程序，没有界面 PowerTool是一个配置程序 驱动-汽车发动机PowerTool-汽车驾驶室里程碑，油量表-监视方向盘，刹车-控制第04讲iFIX驱动介绍3.驱动配置驱动安装驱动大全引导程序安装直接安装V6.xx驱动必须使用引导安装驱动大全iFIX安装光盘FIXIOUser驱动安装时候建立的Windows用户 密码camry第04讲iFIX驱动介绍3.驱动配置驱动配置次序-PowerTool通道-Channels 路线配置通道，是告诉驱动通过什么渠道读取 设备-Devices 工厂配置设备，是告诉驱动读取哪个设备数据块-Blocks 一箱箱货物配置数据块，是告诉驱动读取设备中的哪些数据一般同一数据类型建立一个块第04讲iFIX驱动介绍2.驱动配置Channels类似货运路线串口选择波特率设置=必须和被连接PLC一致 Description-描述，注释第04讲iFIX驱动介绍2.驱动配置Devices类似货运来源地-工厂MB1驱动-被连接设备ID=取货工厂门牌号码错误处理设置反馈超时时间-Reply Timeout超时即发生错误days:hours:minutes:seconds.subseconds up to a maximum of6:23:59:59 and down to a minimum of 0.1重试间隔时间Delay Time错误后重试次数0 to 9类似快递派送第04讲iFIX驱动介绍3.驱动配置Block-数据块打包的一箱箱货物数据起始和结束地址数据刷新间隔Primary Rate第04讲iFIX驱动介绍施耐德PLC编程软件-Unity Pro 施耐德是法国公司该公司收购了美国莫迪康ModiconPLC编程软件ConceptUnity ProUnity Pro编程-硬件配置，程序编写Unity Pro的PLC仿真器第04讲iFIX驱动介绍施耐德PLC编程软件-Unity ProUnity Pro编程硬件配置变量配置程序编写启用仿真器PLC -Simulator Mode第04讲 iFIX驱动介绍Modbus TCP驱动-MBE„MBE连接Unity Pro的PLC仿真器-以太网14 U非502端口Unity Pro PLC SIM502端口极易组态软件专业培训网第04讲 iFIX驱动介绍Modbus TCP驱动-MBE„ „ „„关闭防火墙 Modbus数据源-从站 使用 以太网502端口 Modbus驱动-主站，使用 非502端口，随机的，一般 1000以上端口 以太网端口，可以理解为 以太网有多股电缆通道， 一个电缆就是一个端口极易组态软件专业培训网 第04讲 iFIX驱动介绍Modbus TCP驱动-MBE„ „ „Channel 配置 选择以太网卡Devices配置 设备IP地址Blocks配置 数据地址范围极易组态软件专业培训网„本讲回顾极易组态软件专业培训网。

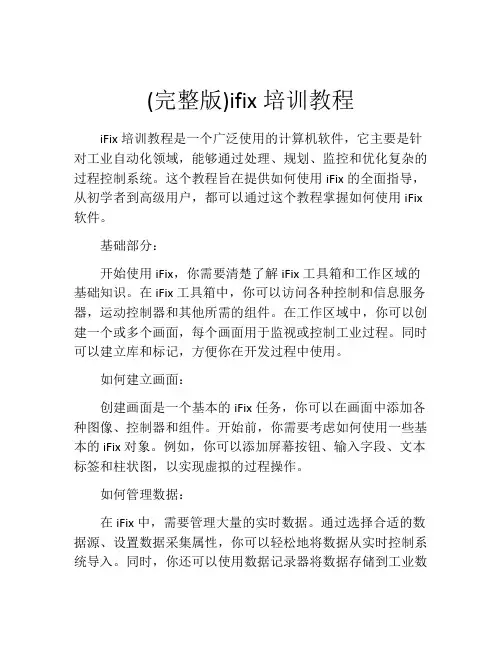

(完整版)ifix培训教程iFix培训教程是一个广泛使用的计算机软件，它主要是针对工业自动化领域，能够通过处理、规划、监控和优化复杂的过程控制系统。
