组合体三视图画法,标注,看图(超详细)

d 0.5d
0.5d
0.5d 0.5d 0.5d 0.5d
d
书＿ ＿P4 可见轮廓线
可见过渡线 不可见轮廓线 不可见过渡线 尺寸线及尺寸界线 剖面线、引出线 重合断面的轮廓线 螺纹的牙底线及齿轮的齿根线 分界线及范围 断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线
断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
投影，可以有以下几种情况：
①平面的投影
②曲面的投影
③孔洞的投影
④曲面与平面的组合投影
（2）视图上每一条图线可以表示下列各种情况： ①具有积聚性表面的投影； ②表面与表面交线的投影，如棱线、截交线、相贯线等； ③曲面转向轮廓线的投影。
锥面
内外柱面
平曲组合
柱、球面
锥、平面
锥面 圆平面
平面
圆柱孔
视图中“线框”的含义
1、形体分析法
Ⅳ
Ⅲ
Ⅱ
Ⅰ
（a）题目 看懂组合体、补画出左视图
（b）分析视图，划分线框
Ⅰ
（c）想象出形体Ⅰ
（d）想象出形体Ⅱ
Ⅱ
Ⅳ
（e）想象出形体Ⅲ
Ⅲ （f）想象出形体Ⅳ
(g) 补画出形体Ⅰ的左视图
(h) 补画出形体Ⅱ的左视图
(i) 补画出形体Ⅲ的左视图
(j) 补画出形体Ⅳ的 左视图
2、线面分析法
⑴ 尺寸线为细实线，一端或两端带有终端符号 （箭头斜线）。
⑵ 尺寸线不能用其它图线代替，也不得与其它 图线重合。
16
69 10
⑶ 标注线性尺寸时尺寸线必须与所标注的
线段平行。
° 1.5×45
° 尺寸数字
1.5×45
数字高度3.5毫米
尺寸界线 尺寸线
20 35
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⒉ 直径尺寸
（3）以下情况必须按直径尺寸标注：整 圆、大于半圆、对称圆弧。
（4） 标注球面直径时，应在符 号前加注符号S。
S1 0
3.半径尺寸
（1）小于等于半圆的结构标半径。半径尺 寸在尺寸数字前加注符号R。
（2）半径以圆弧作为尺寸界线；已知弧尺寸线 从圆心引出，连接弧尺寸线不用从圆心引。
3.半径尺寸
中心线断开
四、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
90°
60
° 25°5 °
⒉ 直径尺寸
（1） 标注直径尺寸时，以圆弧作为 尺寸界线，尺寸线经过圆心。 （2）尺寸数字前加注符号。
10
10
5 5 20
画图前应首先分析组合体的组合方式，即分析该组合体 属于叠加类还是切割类。
对叠加类组合体的分析： 分析各组成部分的形状确定各组成部分之间的相对位置， 各组成部分间的表面连接关系
如图中的轴承座由五个部分组成，各 部分的相对位置如图所示。
其中凸台与圆筒相交会在内外表面上 产生相贯线，支承板与圆筒外表面相切， 肋板则与圆筒外表面相交。
返回
本章结束
3. 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
三、尺寸的组成
尺寸界线 尺寸三要素 尺寸线
尺寸数值
⒈ 尺寸界线
尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
三、尺寸三要素
⒉ 尺寸线
尺寸界线 尺寸线
这些间距＞7毫米 最好不超过10毫米 尺寸界线超出箭头约
2、求出截交线上的 特殊点Ⅰ、 Ⅱ；
3、求出各段圆弧；
4、判别可见性，整 理轮廓线。
2、叠加型组合体
叠加型组合体由几个形体叠加而成。画图时，在形体分析 的基础上按照形体的主次和相对位置，逐个地画出每一部分形 体的三视图，叠加起来，即得到整个组合体的各个视图。
形体表面的连接关系有以下几种： （1）平齐或不平齐
正垂面
侧垂面
铅垂面
一般面
例题一： 由主、左视图，画俯视图。 分析
题 目
题 目
1'2'
1" 2"
3'4' 7'8'
5'6'9'10'
10
98
1
6
3 7
2
5
4
3" 4"
8" 7"
10"
9" 6" 5"
题 目
11'12' 12"
11"
12 11
完成
例题二：已知俯、左视图，补画主视图。
分析
例题三： 补画视图中的漏线 。
Ⅰ、Ⅱ、Ⅲ、Ⅳ；
3、顺次地连接各点，作出 截交线并判别可见性；
4、整理轮廓线。
1(3)
球被任意位置的截平面截切，其截交线均为圆，直径的 大小取决于截平面距球心的距离。
圆
例二：已知一开槽半球，求作三视图。
1'
2'
2"
3'
3"
1
2
3
解题步骤
1、分析：截平面为 两个侧平面和一个水平 面，截交线为圆弧和直 线的组合；截交线的水 平投影和侧面投影均为 圆弧和直线的组合；
根据组合体的尺寸大小，选择适当的绘图比例和图纸幅面。
二、叠加类组合体三视图画法 叠加类组合体的画图顺序： 按先画主要部分后画次要部分的顺序，依次画出组合体 的各个组成部分。 下面以轴承座为例介绍叠加类组合体的画图方法。 画图步骤：
二、叠加类组合体三视图画法 画图步骤：
三、切割类组合体三视图画法 切割类组合体的画图顺序： 在画出组合体原形的基础上，按切去部分的位置和形状 依次画出切割后的视图。 下面以图中所示的立体图为例介绍切割类组合体的画图 方法。 画图步骤：
a'
d' c'
两圆柱正交时相贯线的画法
b' e'
解题步骤
a" b" d"
e"
1、分析：相贯线的水平 投影和侧面投影已知，可利 用表面取点法求共有点；
c" 2、求出相贯线上的特殊
点A、B、 C；
3、求出若干个一般位置 点D、E；
yy
4、光滑且顺次地连接各 点，作出相贯线，并且判别 可见性；
5、整理轮廓线。
当虚线处于粗实线的延长线上时，粗实线应画到分界，而虚线应留间隙。 当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线 应留有间隙。
判断对错：
正确
错
指出错处并说明原因
标注尺寸的基本要求与规则
GB/T 4458.4-2003、 GB/T 16675.2-1996
一、标注尺寸的基本要求

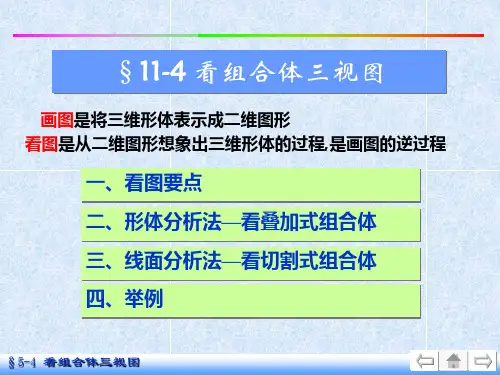

一、读图的基本要领 二、读图的基本方法
一、读图的基本要领
1、几个视图联系起来看 2、寻找特征视图 3、了解视图中线框和图线的含义
返回
1、几个视图联系起来看
一个视图不能确定物体的形状
2、寻找特征视图
特征视图是最能反应形体形状特征的视图，读图时应从其 入手。
3、了解视图中线框和图线的含义
（1）视图上每一个封闭线框，一般表示物体上一个面的
2、线面分析法
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互 位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视 图中的局部复杂投影。
看图时要注意物体上投影面平行面的投影具有真实性和积聚性、投影面 垂直线的投影具有实长性和积聚性、投影面垂直面和一般位置面的投影具 有类似性。
画图前的准备工作。
2.选择主视图
为方便看图，应选择最能反映该组合体形状特征和位置 关系的视图作为主视图。
比较下图中的A、B、C和D四个方向，沿B向观察所得视 图较好。
另外，在选择视图 时还应考虑：
⑴尽可能减少视图 中的虚线；
⑵尽量使视图中的 长方向尺寸大于宽度 方向尺寸。
3.选择绘图比例和图纸幅面
⒊ 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺
寸线的中断处。
水平方向字头向上，垂直方向字头向左。
69
96
69
30 °
16
16尺寸数字的方向，一般应按上图所示
方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。
⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
虚线 点画线
双点画线
绘制圆的对称中心线（简称中心线）时，圆心应是线段的交点。点划线 和双点划线的首末两端应是线段而不是短划。
在较小的图形上绘制点划线、双点划线有困难时，可用 细实线代替。
此外，还应注意： 轴线、对称中心线、双折线和作为中断线的双点划应超出轮廓线2-3mm。
点划线、虚线和其它图线相交时，不应在空隙和短划处相交。
返回

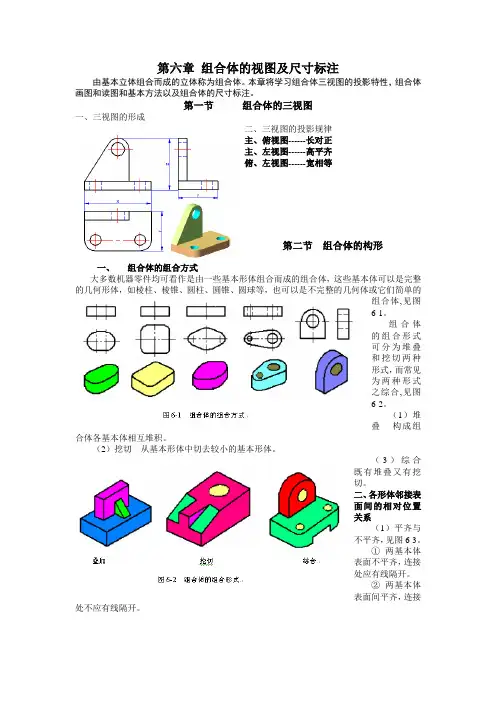

二、组合体的组合形式
切割型组合体：
叠加型组合体：
1、切割型组合体
（1）切割平面立体
（2）切割圆柱
根据截平面与圆柱轴线相对位置的不同，圆柱的截交线 有三种情况。
1'(2') 3'(4')
2(4)
2"
1"
解题步骤
1、分析：截交线的水平投
影为直线和部分圆，侧面投影
为矩形；
4"
3"
2、求出截交线上的特殊点
（3）半径尺寸必须标注在是圆弧的视图上。
R10
