大口径水表检定装置(容积法)的升级改造

容积法检定大口径水表及不确定度的评定机电室张云峰庄耀清摘要：重点讨论了用容积法（测水池容量与水表的对比）检定大口径旋水表（如：LXLC-300）的设计思路和检测过程。

根据检测过程中实际遇到的问题，对水表免拆卸检定和容积法检定进行分析、比较，并讨论了容积法检定水表的不确定度评定。

引言：计量工作与经济社会发展、与人民切身利益息息相关。

特别对于企业来说，计量工作的重要性更加突出，直接关系到企业的经济利益、节能减排指标、环境保护等方方面面。

水表在企业的日常生产活动中是一个重要的计量仪表，在大理州有多家水泥生产企业都使用了大口径的水表，大理综合技术检测中心负责对这些水表进行周期性检定。

随着科学技术的发展，仪器仪表行业也在不断进步，如今运用先进的检测仪器对大口径水表的检测已经达到了免拆卸在线检测的水平。

企业不需要再像以往那样，将水表拆卸下来送检。

我们可以运用携带方便的标准表（超声波流量计）依据（JJG(京)39-2006 ）智能冷水表检定规程，到现场进行检定。

但是，根据被检定对象的实际情况，还是需要考虑具体的检定方案。

超声波流量计检测也会受限于不良的现在环境。

一、超声波流量计市综合技术检测中心的工作人员利用新购进的先进设备，为一某水泥企业的大口径水表进行上门检定。

在未使用该设备前，要想检定这种大口径水表，企业必须先进行拆卸然后再送检。

而现在，综合技术检测中心托这种先进的水表流量检定装置，实现了大口径水表检定的上门服务，为企业节能降耗分析准确数据提供了保障。

（图1、对水表的现场检定）超声波流量计采用先进的“时差法”测量原理，利用超声波脉冲在通过液体顺逆两方向上传播速度之差，来求圆管内液体的流量。

仪表分主机和传感器两部分，使用时将传感器贴装在管壁外侧，通过信号电缆与主机相连，进行人机对话，将管路及被测液体参数输入主机内存，仪表即可工作。

UFT型超声波流量计采用管外非接触式测量，测量过程与管路中的液体没有任何接触，故不受来自液体压力、腐蚀、污染等诸多因素的影响。

1 概述水表检定装置为计量标准，符合国家计量检定系统表和检定规程的规定。

其工作原理是在测量时，操作流量调节阀，使水按规定流量通过水表注入工作量器，当水表指示值达到预先规定的刻度值时，或工作量器的水位达到预定值时，切断水源，读取水表运行水量和工作量器的实际水量，将水表记录下的水量与经水表注入工作量器的实际水量比较，计算水表相对示值误差。

检定、校准采用容积法，检定依据JJG162-2009《冷水水表》检定规程。

2 主要技术指标3 使用环境条件3.1 环境温度：水表检定装置检定室的环境温度为（20±10）℃,工作水温（20±10）℃。

3.2 相对湿度：不大于93％。

3.3 环境压力：大气压。

3.4 检定室无震动。

4 使用操作程序4.1检定工作开始前应对水表检定装置及其配套设备进行检查：a 检查社会公用标准证书b 检查主标准器标识及证书有效期c 检查压力表标识与证书有效期，d 检查水温计标识与证书有效期。

e 检查秒表的标识与证书有效期，e 检车检定设备的功能是否正常，填写仪器使用记录。

4.2检查环境温湿度进行记录，并确认是否符合规定要求；4.3检定步骤1.外观及功能性检查；对被检定水表的检查包括以下几项，并同时记录水表各项信息；是否首次检定，有无首检标识，有无铅封，准确度等级（如果不是2级，水表应注明），计量单位，制造计量器具许可证标志和编号，制造商，制造年月和编号，流向，最大允许压力，安装方式，温度等级，最大压力损失，Q3值，Q3/Q1的比值，Q2/Q1的比值(当不为1.6时应注明)根据水表Q3值，Q3/Q1的比值，Q2/Q1的比值，确定水表的检定流量并记录的原始记录上。

4.4准备工作4.5打开水泵进水阀，关闭水表检定装置流量计阀门，打开底阀，4.6打开压缩机和水泵电源开关（电源开关开启前检查水箱水位是否符合要求），将水打入稳压罐，待稳压罐压力稳定，此时稳压罐玻璃管显示水位高度。

4.7卡装水表：打开稳压罐开关，选择与被检水表口径对应的直管段或接头，将水表水平安装在水表校验台上，关闭夹紧装置；4.8排空气：打开水表出水口总阀、底阀和进水总阀，按从大到小的顺序打开各个流量调节阀进行排气，排气完毕按从小到大的顺序关闭流量调节阀（注意：打开流量计开关时不应过猛，以免浮子将玻璃管打破或卡住，不要超过水表的常用流量Q3）；4.9记录水表入水口的水压，水温是否符合检定要求；4.10密封性试验4.10.1.关闭进水总阀和出水口总阀和针阀；4.10.2旋转转阀手柄至增压方向，缓慢旋开针阀（之前是关闭的）；4.10.3观察压力表，当压力到达最大允许压力时，迅速关闭针阀，使试验压力持续不少于一分钟，4.10.4.观察压力是否降低和水表及管道有无渗漏现象来判断水表是否泄漏，4.10.5检测完成后，旋转增压手柄至减压方向，打开针阀，使压力表示值回到原位。

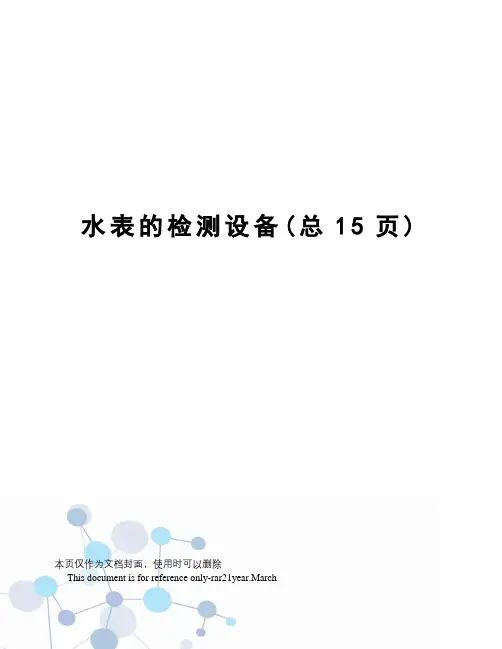

水表的检测设备(总15页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March水表的检测设备包括水表检定装置、耐压台、差压计、加速磨损试验装置和通用量具等。

智能水表的检测根据其产品结构性能增加相应的检测工具。

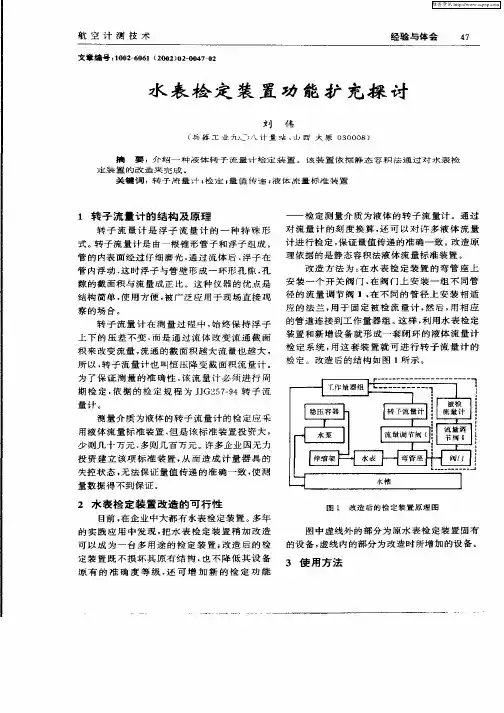

第一节水表检定装置水表检定装置又称水表试验装置或水表校表台，属液体流量标准装置的一种。

水表检定装置的主要组成有标准器(一般为工作量器)、试验管段、夹紧器、瞬时流量指示计、夹表器、换向器(大口径水表装置配用)等。

全性能测试型的水表检定装置可以进行水表的示值误差试验、压力损失试验、始动流量试验和密封性试验。

一、水表检定装置分类1 分类(1)按标准器形式水表检定装置可分为容积式、称量式和标准表式。

目前我国绝大多数的冷水水表的检定装置为容积式，少部分用标准表式；而热水水表检定装置考虑到安全性和介质密度变化，采用称量法和标准表法的居多。

(2)按管径覆盖范围水表检定装置一般划分为DN(15～25)，DN(15～50)，DN(80～200)。

与管径覆盖范围配套的装置整体尺寸、标准器和瞬时流量计的配置等有相应的不同，其中DN80以上的装置还需配置换向器。

(3)按用途一般分为性能测试型、生产校验型和串联校验型。

(4)按功能分为附加定值装置(到设定水位时自动关闭进水阀)的检定装置，全电脑自动校验型(这同时要求水表有电信号输出，或用适当的传感器读取水表读数，标准器可以是有电信号输出的衡器或工作量器)，双表比对型装置等。

水表检定装置产品常见分类见表5—1。

表5-1 几种常用水表检定装置的情况比较法80～20080～100150～200级、05级生产校验型80100150200有或无上游≥5D下游≥2D无取压孔标准表选择流量范围匹配的涡轮流量计等，定流量点准确度可达到%无标准表显示容积法15～25级串联型152025有或无未明确要求同容积法无同容积法称量法规格分类同上级其它分类情况同容积法电子衡器或其它衡器其它分类情况同容积法2 容积法水表检定装置的常见型式(1)全性能测试型用于水表全性能测试的检定装置，包括有进水口压力表、温度计、试验段上下游不短于15D(D为水表的公称直径)的直管段、直管段上的取压孔，还有一些将耐压试验用的活塞机构也附加装在这类水表检定装置上，行业里俗称“性能测试型”或“长台位”，适合于水表定型试验单位、水表检定站、水表生产企业检验科室、研究部门用。

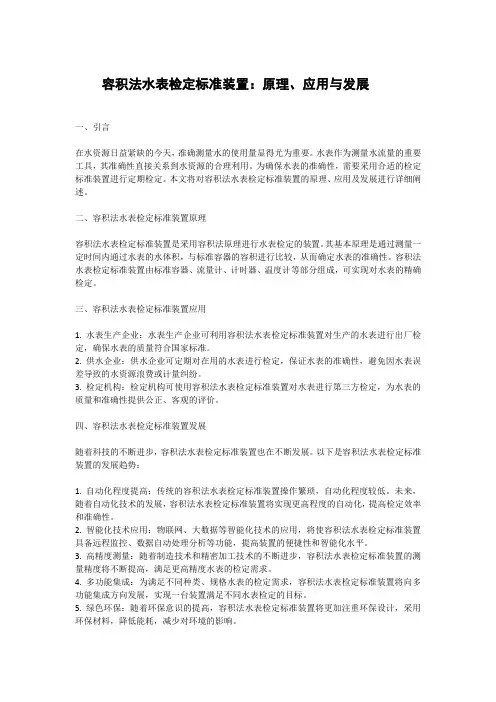

容积法水表检定标准装置：原理、应用与发展一、引言在水资源日益紧缺的今天，准确测量水的使用量显得尤为重要。

水表作为测量水流量的重要工具，其准确性直接关系到水资源的合理利用。

为确保水表的准确性，需要采用合适的检定标准装置进行定期检定。

本文将对容积法水表检定标准装置的原理、应用及发展进行详细阐述。

二、容积法水表检定标准装置原理容积法水表检定标准装置是采用容积法原理进行水表检定的装置。

其基本原理是通过测量一定时间内通过水表的水体积，与标准容器的容积进行比较，从而确定水表的准确性。

容积法水表检定标准装置由标准容器、流量计、计时器、温度计等部分组成，可实现对水表的精确检定。

三、容积法水表检定标准装置应用1. 水表生产企业：水表生产企业可利用容积法水表检定标准装置对生产的水表进行出厂检定，确保水表的质量符合国家标准。

2. 供水企业：供水企业可定期对在用的水表进行检定，保证水表的准确性，避免因水表误差导致的水资源浪费或计量纠纷。

3. 检定机构：检定机构可使用容积法水表检定标准装置对水表进行第三方检定，为水表的质量和准确性提供公正、客观的评价。

四、容积法水表检定标准装置发展随着科技的不断进步，容积法水表检定标准装置也在不断发展。

以下是容积法水表检定标准装置的发展趋势：1. 自动化程度提高：传统的容积法水表检定标准装置操作繁琐，自动化程度较低。

未来，随着自动化技术的发展，容积法水表检定标准装置将实现更高程度的自动化，提高检定效率和准确性。

2. 智能化技术应用：物联网、大数据等智能化技术的应用，将使容积法水表检定标准装置具备远程监控、数据自动处理分析等功能，提高装置的便捷性和智能化水平。

3. 高精度测量：随着制造技术和精密加工技术的不断进步，容积法水表检定标准装置的测量精度将不断提高，满足更高精度水表的检定需求。

4. 多功能集成：为满足不同种类、规格水表的检定需求，容积法水表检定标准装置将向多功能集成方向发展，实现一台装置满足不同水表检定的目标。

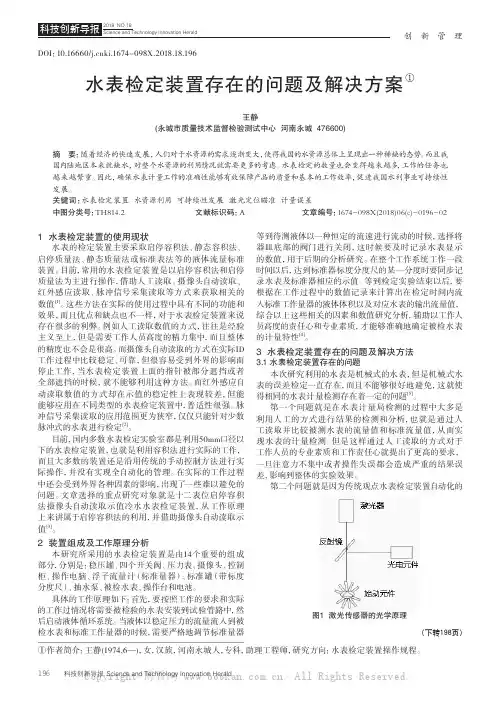

DOI：10.16660/ki.1674-098X.2018.18.196水表检定装置存在的问题及解决方案①王静(永城市质量技术监督检验测试中心 河南永城 476600)摘 要：随着经济的快速发展，人们对于水资源的需求逐渐变大，使得我国的水资源总体上呈现出一种稀缺的态势。

而且我国内陆地区本来就缺水，对整个水资源的利用情况就需要更多的考虑。

水表检定的数量也会变得越来越多，工作的任务也越来越繁重。

因此，确保水表计量工作的准确性能够有效保障产品的质量和基本的工作效率，促进我国水利事业可持续性发展。

关键词：水表检定装置 水资源利用 可持续性发展 激光定位瞄准 计量误差中图分类号：TH814.2 文献标识码：A 文章编号：1674-098X(2018)06(c)-0196-02①作者简介：王静(1974,6—)，女，汉族，河南永城人，专科，助理工程师，研究方向：水表检定装置操作规程。

1 水表检定装置的使用现状水表的检定装置主要采取启停容积法、静态容积法、启停质量法、静态质量法或标准表法等的液体流量标准装置。

目前，常用的水表检定装置是以启停容积法和启停质量法为主进行操作，借助人工读取、摄像头自动读取、红外感应读取、脉冲信号采集读取等方式来获取相关的数值[1]。

这些方法在实际的使用过程中具有不同的功能和效果，而且优点和缺点也不一样，对于水表检定装置来说存在很多的利弊。

例如人工读取数值的方式，往往是经验主义至上，但是需要工作人员高度的精力集中，而且整体的精度也不会是很高。

而摄像头自动读取的方式在实际ID 工作过程中比较稳定、可靠，但很容易受到外界的影响而停止工作，当水表检定装置上面的指针被部分遮挡或者全部遮挡的时候，就不能够利用这种方法。

而红外感应自动读取数值的方式却在示值的稳定性上表现较差，但能能够应用在不同类型的水表检定装置中，普适性很强。

脉冲信号采集读取的应用范围更为狭窄，仅仅只能针对少数脉冲式的水表进行检定[2]。

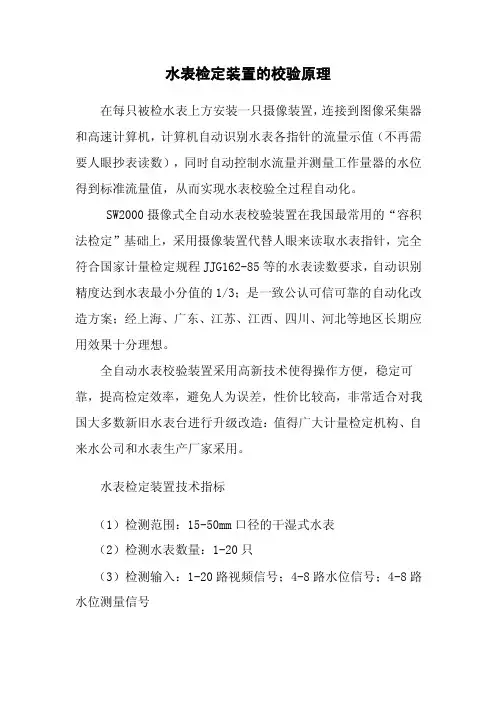

水表检定装置的校验原理
在每只被检水表上方安装一只摄像装置，连接到图像采集器和高速计算机，计算机自动识别水表各指针的流量示值（不再需要人眼抄表读数），同时自动控制水流量并测量工作量器的水位得到标准流量值，从而实现水表校验全过程自动化。

SW2000摄像式全自动水表校验装置在我国最常用的“容积法检定”基础上，采用摄像装置代替人眼来读取水表指针，完全符合国家计量检定规程JJG162-85等的水表读数要求，自动识别精度达到水表最小分值的1/3；是一致公认可信可靠的自动化改造方案；经上海、广东、江苏、江西、四川、河北等地区长期应用效果十分理想。

全自动水表校验装置采用高新技术使得操作方便，稳定可靠，提高检定效率，避免人为误差，性价比较高，非常适合对我国大多数新旧水表台进行升级改造：值得广大计量检定机构、自来水公司和水表生产厂家采用。

水表检定装置技术指标
（1）检测范围：15-50mm口径的干湿式水表
（2）检测水表数量：1-20只
（3）检测输入：1-20路视频信号；4-8路水位信号；4-8路水位测量信号
（4）控制输出：4-12路大功率继电器输出（可用于控制电磁阀门等）
（5）自动测量精度：图像识别误差：0.33分格。

水位测量误差：100升水位：±0.04升50升水位：±0.02升，20升水位：±0.01升10升水位：±0.004升
（6）数据处理：自动按规程计算并得出检定结论，可保存全部水表检定数据，具有检定记录查询、修正、统计、打印等数据库功能
（7）摄像识别系统配置：高清晰摄像装置、高分辨率图象采集器、主频2.8G以上计算机
3
订购说明。

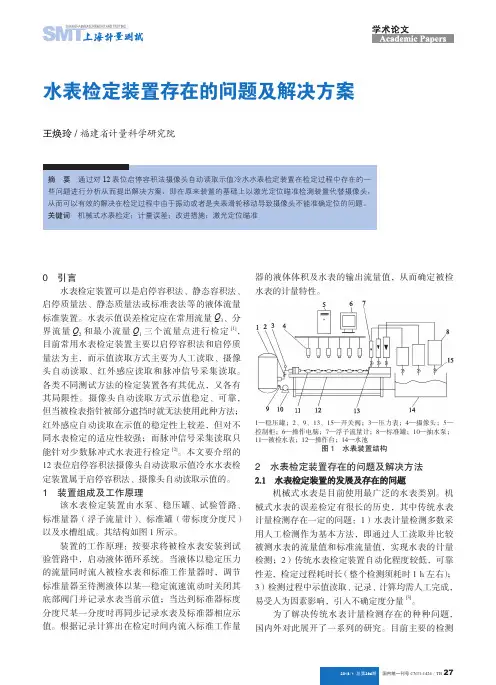

水表检定装置存在的问题及解决方案王焕玲 / 福建省计量科学研究院摘　要　通过对12表位启停容积法摄像头自动读取示值冷水水表检定装置在检定过程中存在的一些问题进行分析从而提出解决方案，即在原来装置的基础上以激光定位瞄准检测装置代替摄像头，从而可以有效的解决在检定过程中由于振动或者是夹表滑轮移动导致摄像头不能准确定位的问题。

关键词　机械式水表检定；计量误差；改进措施；激光定位瞄准0　引言水表检定装置可以是启停容积法、静态容积法、启停质量法、静态质量法或标准表法等的液体流量标准装置。

水表示值误差检定应在常用流量Q3、分界流量Q2和最小流量Q1三个流量点进行检定[1]，目前常用水表检定装置主要以启停容积法和启停质量法为主，而示值读取方式主要为人工读取、摄像头自动读取、红外感应读取和脉冲信号采集读取。

各类不同测试方法的检定装置各有其优点，又各有其局限性。

摄像头自动读取方式示值稳定、可靠，但当被检表指针被部分遮挡时就无法使用此种方法；红外感应自动读取在示值的稳定性上较差，但对不同水表检定的适应性较强；而脉冲信号采集读取只能针对少数脉冲式水表进行检定[2]。

本文要介绍的12表位启停容积法摄像头自动读取示值冷水水表检定装置属于启停容积法、摄像头自动读取示值的。

1　装置组成及工作原理该水表检定装置由水泵、稳压罐、试验管路、标准量器（浮子流量计）、标准罐（带标度分度尺）以及水槽组成。

其结构如图1所示。

装置的工作原理：按要求将被检水表安装到试验管路中，启动液体循环系统。

当液体以稳定压力的流量同时流入被检水表和标准工作量器时，调节标准量器至待测液体以某一稳定流速流动时关闭其底部阀门并记录水表当前示值；当达到标准器标度分度尺某一分度时再同步记录水表及标准器相应示值。

根据记录计算出在检定时间内流入标准工作量器的液体体积及水表的输出流量值，从而确定被检水表的计量特性。

1—稳压罐；2、9、13、15—开关阀；3—压力表；4—摄像头；5—控制柜；6—操作电脑；7—浮子流量计；8—标准罐；10—抽水泵；11—被检水表；12—操作台；14—水池图1　水表装置结构2　水表检定装置存在的问题及解决方法2.1　水表检定装置的发展及存在的问题机械式水表是目前使用最广泛的水表类别。

水表检定装置存在的不足点及措施发布时间：2021-12-28T01:39:02.292Z 来源：《中国科技人才》2021年第22期作者：刘渊[导读] 水表检定工作属于计量工作范畴，其对于计量事业的发展有着重要意义。

陕西省榆林市高新区水务有限责任公司陕西省榆林市719000摘要：水表检定工作属于计量工作范畴，其对于计量事业的发展有着重要意义。

与此同时，水表检定也是关乎人民大众切身利益的重要工作。

目前，在我国科学技术推动下，水表检定装置技术也在改造和升级中。

而本次研究主要是针对水表检定装置技术改造进行探讨分析，并且提出了提高水表检定装置技术节能性的操作，旨在能够为相关研究人员后续工作的开展提供一些参考依据。

关键词：水表检定装置;技术改善;有效措施引言水是生命之源，现代城市生活生产各方面都离不开水，在使用水的过程中水表是非常重要的工具。

水表检定装置在使用过程中，因为外界环境和自身设备的原因会出现一些数据误差，当前，水表检定装置大都以一般的碳素钢为原料进行水表检定装置的制作，水表检定装置在长期的使用过程中会出现质量和技术问题，影响水表检定工作的开展。

对水表检定装置存在的问题提出解决方式，让水表检定装置更好地发挥作用。

1 水表检定装置的现状我国水表检定装置大多数是使用 50 毫米以下的口径，使用手动方法进行操作，同时采用启停法进行检定工作。

在水表实验室进行检定工作中，大多使用启停容积法对小口径和串联型水表检定装置进行检定；使用承重法对水表自动化检定装置进行检定。

小口径水表检测装置和串联型水表检定装置都需要人工目测读取水表表盘上显示的数据，之后打开流量调节阀使流量到检测流量点，直到累计流量达到检测标准后，将流量调节阀关闭，等到数值稳定后通过人工读取工作量和水表表盘上显示的数据，然后计算水表检测装置检定数值的误差。

但是人工读数时人为误差较大，同时因为检测过程中耗费时间长，使用检测用水的水量过多等原因使得检测方法已经不能满足现今社会的需求。

计量标准技术报告计量标准名称水表校验台计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的、计量标准的工作原理及其组成---------------------------------- ( 2 )二、选用的计量标准器及主要配套设备------------------------------------------------------- ( 3 )三、计量标准的主要技术指标------------------------------------------------------------------- ( 4 )四、环境条件---------------------------------------------------------------------------------------- ( 5 )五、计量标准的量值传递框图------------------------------------------------------------------- ( 6 )六、计量标准的测量重复性考核---------------------------------------------------------------- ( 7 )七、计量标准的稳定性考核---------------------------------------------------------------------- ( 8 )八、测量不确定度评定---------------------------------------------------------------------------- ( 9 )九、计量标准的测量不确定度验证------------------------------------------------------------- ( 12)十、结论---------------------------------------------------------------------------------------------- (13) 十一、附加说明------------------------------------------------------------------------------------- (13)一、建立计量标准的目的、计量标准的工作原理及其组成一、目的水表是强制检定计量器具，直接影响到供水单计量结算的准确性和消费者的利益，为完成计量器具的强制检定工作，保证供水行业计量准确可靠，特建立水表检定装置。

传统水表检定装置的改造及检定方法的改进摘要：安装水表检定装置是计量技术机构的一项重要工作，水表检定装置主要是用来检定居民或企业的水表，是居民缴纳水费的重要凭证，水表的检定关系到居民与企业的利益，因此，水表检定装置系统在国民的日常生活中扮演着重要角色，目前，我国的传统水表检定装置系统存在一些问题，对居民的用水量、企业的工作而言产生了一定的影响，因此，改造传统水表检定装置，改进水表检定方法尤为重要。

本文简要论述了传统水表检定装置的改造及检定方法的改进。

关键词：传统水表；检定装置；改进方式引言：水表检定装置是对水流量进行检定的装置，通过水表检定装置对居民用水表进行检定，为居民提供用水量的详细数据。

我国传统的水表检定装置主要分为两种：一种是容积型水表装置，另一种是速度型水表装置，容积型水表装置测量的是经过水表的实际水流体的体积，容积型水表的误差较小，以流体的体积作为检定标准，而速度型水表则是以水的流动速度为测量对象，来测量出实际的用水量。

这两种水表装置中容积型水表适用范围较广，但容积型水表常出现检定错误等缺点，因此，需要对水表检定装置进行改进。

一、传统水表检定装置的改造目前，我国传统水表主要由三部分构成，分别是套筒、外壳、内芯。

内芯是这三部分中最重要的一个部分。

水表就是通过内芯的转动来记录用水的数据量，为提高水表的检定效率与检定数据的精准性，应在传统的水表检定装置系统上进行改造。

（一）采用电磁流量计电磁流量计是对流量进行检定的一种仪器，通过利用电磁感应的原理来实现对流体体积的测量。

电磁流量计只能对导电流体进行测量，而水中富含了钠、镁离子，因此，电磁流量计能对水进行精准测量[1]。

当水流经过电磁流量计时，水中富含的离子便可引起电动势能的产生，通过对电动势能进行测量，从而对用水体积进行检定，提高检定数据的准确性。

电磁流量计是通过电磁场的原理对水的体积进行测量，这种装置不会受水的质量影响，也不会因水温或水势对数据产生影响，因此，使用电磁流量计是非常有效的一种装置，但是，采用电磁流量计时也需要注意几个问题。

水表检定规程和标准水表的技术法规文件主要为国家计量检定规程、国家标准、行业标准等。

国际上，目前水表的国际建议和国际标准正在做比较大的调整和改动，且两种文件的改动原则和结果是基本协调一致的。

我国按照与国际接轨的原则，水表技术文件原则上将等同或等效采用国际建议和国际标准。

以下按其有效版本文件及其改动趋势分别说明。

一、水表检定规程1 组成和现状目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG258—1988《水平螺翼式水表》、JJG585—1989《高压水表》和JJG686—1990《热水表》。

四个规程中以JJGl62—1985《水表及其试验装置》具有代表性，与84版的水表国家标准GB778—1984《公称口径15～40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订，在术语、符号和个别技术参数等方面已与其它水表技术文件不一致。

水表国家标准于1996年等效或等同采用了国际标准进行了修订。

带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性。

(1)JJGl62—1985《水表及其试验装置》内容由“水表试验装置”和“水表”二部分组成。

其中“水表试验装置”的相关内容已被JJGl64—2000《液体流量标准装置》替代，而“水表”部分仍有效。

说明：JJGl64—2000《液体流量标准装置》的首页中有“代替JJGl65—1985”字样，实际上只意味代替了其中的“一、水表试验装置”部分，未覆盖“二、水表”部分。

国家质量监督检验检疫总局国质检量函[2002]546号“关于对国家计量检定规程JJGl64—2000《液体流量标准装置》的实施中有关问题的复函”中已对这一问题作了说明。

规程主要对小口径旋翼式和容积式冷水水表的技术要求和检定方法及其新产品全性能试验作了较全面和详细的规定。

各类水表产品的技术要求、试验项目和试验方法都可参考该规程。

该规程替代了JJGl62—1975，其内容还兼顾了上世纪七八十年代水表产品的状况。

计量标准技术报告计量标准名称水表检定装置建立计量计量标准单位计量标准负责人筹建起止日期说明1. 申请建立计量标准应填写《计量标准技术报告》。

计量标准考核合格后由申请单位存档。

2.《计量标准技术报告》由计量标准负责人填写。

3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录一、计量标准的工作原理及其组成----------------------------------------------------------------------- ( 1 )二、选用的计量标准器及主要配套设备----------------------------------------------------------------- ( 2 )三、计量标准的主要技术指标----------------------------------------------------------------------------- ( 3 )四、环境条件-------------------------------------------------------------------------------------------------- ( 3 )五、计量标准的量值溯源和传递框图-------------------------------------------------------------------- ( 4 )六、计量标准的测量重复性考核-------------------------------------------------------------------------- ( 5 )七、计量标准的稳定性考核-------------------------------------------------------------------------------- ( 6 )八、测量不确定度评定-------------------------------------------------------------------------------------- ( 7 )九、计量标准的测量不确定度验证------------------------------------------------------------------------ ( 8 )十、结论--------------------------------------------------------------------------------------------------------- ( 9 ) 十一、附加说明------------------------------------------------------------------------------------------------ ( 9 )·1··2··4··5··6··7··9·。

JJG 162-1985 水表及其试验装置检定规程水表及其试验装置检定规程JJG 162-85代替JJG 162-75国家技术监督局发布水表及其试验装置检定规程JJG 162-85代替JJG 162-75本规程适用于新制造、使用中和修理后的水表试验装置以及旋翼速度式、容积式冷水水表(简称水表)的检定。

一水表试验装置（一）技术要求1水表试验装置由以下几部分组成：1.1供水系统（水源、稳压容器或水塔、水泵等）。

1.2管道系统（试验段、夹紧装置、流量调节阀、瞬时流量指示计等）。

1.3标准器（秤、工作量器、标准表等）。

1.4计时器。

2水表试验装置的允许累积误差可分为±0.2%（0.2级）和±0.5%（0.5级）两个级别。

2.1 0.2级的水表试验装置适用于检定新制造的水表。

2.2 0.5级的水表试验装置适用于检定修理后和使用中的水表。

3 供水系统3.1水质应符合饮用自来水的水质要求。

如果水是循环使用的，则应经过过滤并防止含有危害人体、损坏水表或影响水表工作的有害物质。

稳压容器、水塔和水池要便于清洗。

3.2水中不应有气泡。

3.3水源压力不能大于被检水表允许的最大工作压力，但应满足被检水表试验流量的压损要求。

3.4水源压力稳定性的要求。

在装置上应采取必要的稳压措施，以避免压力波动而明显影响水表的测试精度。

压力水源不应有可觉察的脉动压力，由水源压力缓慢变化引起的瞬时流量波动系数不大于1%，并应尽量减少启闭阀门调节流量点时对水源压力稳定性的影响。

4 管道系统4.1安装水表的试验段，应配有动作灵活的夹紧装置。

上、下游接管的内径与水表的内径应一致，连接轴线也应一致，两端面应有密封件。

4.2新制造速度式水表的检定，检定装置试验段的上、下游直管应分别不少于15D（D为水表的公称内径），并配有测压损的取压孔，水表入口处应设有水温检测点。

必要时，在其上游端前面装整流器，尽量消除速度分布畸变和漩涡等水流扰动的影响。

水表检定规程和标准水表的技术法规文件主要为国家计量检定规程、国家标准、行业标准等.国际上，目前水表的国际建议和国际标准正在做比较大的调整和改动，且两种文件的改动原则和结果是基本协调一致的.我国按照与国际接轨的原则，水表技术文件原则上将等同或等效采用国际建议和国际标准。

以下按其有效版本文件及其改动趋势分别说明。

一、水表检定规程1 组成和现状目前有效版本的水表检定规程为JJGl62-1985《水表及其试验装置》、JJG258—1988《水平螺翼式水表》、JJG585—1989《高压水表》和JJG686—1990《热水表》。

四个规程中以JJGl62—1985《水表及其试验装置》具有代表性，与84版的水表国家标准GB778—1984《公称口径15～40mm旋翼式冷水水表》内容协调一致，但由于起草年份较早又因故未能及时修订,在术语、符号和个别技术参数等方面已与其它水表技术文件不一致。

水表国家标准于1996年等效或等同采用了国际标准进行了修订。

带电子装置水表等新品种的不断出现也增加了现有的水表技术法规修改和补充的必要性.(1)JJGl62—1985《水表及其试验装置》内容由“水表试验装置”和“水表”二部分组成。

其中“水表试验装置"的相关内容已被JJGl64-2000《液体流量标准装置》替代，而“水表"部分仍有效。

说明：JJGl64—2000《液体流量标准装置》的首页中有“代替JJGl65-1985”字样，实际上只意味代替了其中的“一、水表试验装置”部分，未覆盖“二、水表”部分.国家质量监督检验检疫总局国质检量函[2002］546号“关于对国家计量检定规程JJGl64-2000《液体流量标准装置》的实施中有关问题的复函"中已对这一问题作了说明。

规程主要对小口径旋翼式和容积式冷水水表的技术要求和检定方法及其新产品全性能试验作了较全面和详细的规定.各类水表产品的技术要求、试验项目和试验方法都可参考该规程。
