工程制图试题

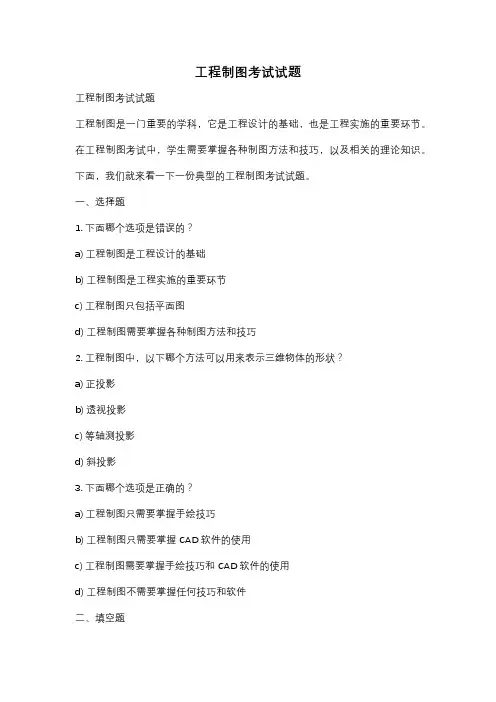

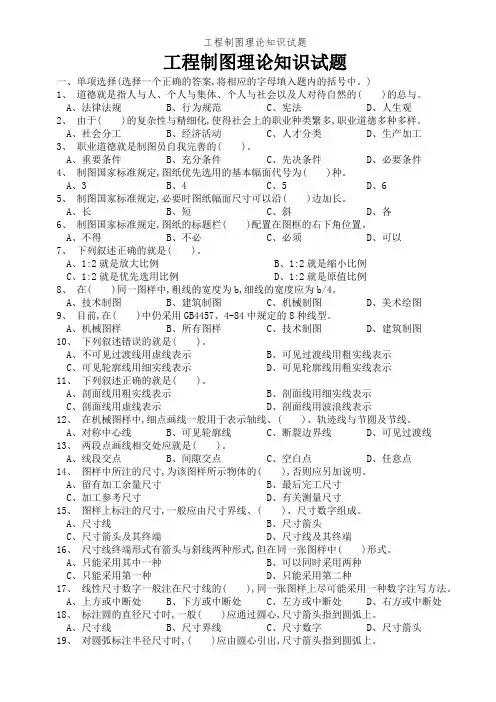

工程制图考试试题工程制图考试试题工程制图是一门重要的学科，它是工程设计的基础，也是工程实施的重要环节。

在工程制图考试中，学生需要掌握各种制图方法和技巧，以及相关的理论知识。

下面，我们就来看一下一份典型的工程制图考试试题。

一、选择题1. 下面哪个选项是错误的？a) 工程制图是工程设计的基础b) 工程制图是工程实施的重要环节c) 工程制图只包括平面图d) 工程制图需要掌握各种制图方法和技巧2. 工程制图中，以下哪个方法可以用来表示三维物体的形状？a) 正投影b) 透视投影c) 等轴测投影d) 斜投影3. 下面哪个选项是正确的？a) 工程制图只需要掌握手绘技巧b) 工程制图只需要掌握CAD软件的使用c) 工程制图需要掌握手绘技巧和CAD软件的使用d) 工程制图不需要掌握任何技巧和软件二、填空题1. 工程制图中，使用的主要投影方法有_______和_______。

2. 工程制图中，常用的比例尺有_______和_______。

3. 工程制图中，常用的标注方法有_______和_______。

三、简答题1. 请简要说明工程制图的作用和意义。

工程制图是工程设计的基础，它可以帮助工程师将设计思想转化为具体的图纸，使得设计方案更加直观、清晰。

同时，工程制图也是工程实施的重要环节，可以为施工人员提供准确的信息，指导施工过程。

此外，工程制图还可以作为工程管理和沟通的工具，方便各个环节之间的协作和交流。

2. 请简要介绍工程制图中的主要投影方法。

工程制图中的主要投影方法包括正投影、透视投影、等轴测投影和斜投影。

正投影是最常用的投影方法，它通过垂直于投影面的直线来表示物体的形状和尺寸。

透视投影则是通过透视原理来表示物体的形状，适用于需要表达真实感的情况。

等轴测投影是将物体的三个主轴等角地投影到投影面上，可以清晰地表示物体的形状和尺寸。

斜投影是将物体的主轴按一定角度倾斜后投影到投影面上，适用于需要表达物体倾斜情况的情况。

3. 请简要说明工程制图中的比例尺和标注方法。

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

工程制图考试试题（附答案）一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7.空间两直线互相平行，则它们的同面投影也一定平行。

8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为 1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1.5LH-5g6g-S的公称直径为 16 mm，旋向为右（左、右）；导程为1.5 。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

工程制图基础试题及答案一、选择题1. 下列哪个工具可以用于绘制直线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：A2. 在工程制图中，横线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：B3. 哪种线型表示可见轮廓（）。

A. 实线B. 虚线D. 剖面线答案：A4. 下列哪个工具可以用于测量角度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：B5. 工程制图中的比例尺用于表示（）。

A. 实际长度和绘图长度的比值B. 绘图长度和实际长度的比值C. 面积的比值D. 体积的比值答案：B6. 下列哪个线型表示隐藏轮廓（）。

A. 实线C. 点线D. 剖面线答案：B7. 在工程制图中，箭头表示（）。

A. 起点B. 终点C. 方向D. 长度答案：C8. 下列哪个工具可以用于绘制弧线（）。

A. 钢尺B. 量角器C. 圆规D. 三角板答案：C9. 在工程制图中，斜线表示（）。

A. 垂直关系B. 平行关系C. 相交关系D. 交叉关系答案：C10. 下列哪个工具可以用于测量长度（）。

A. 钢尺B. 量角器C. 垂直器D. 尺子答案：A二、简答题1. 工程制图中的尺寸标注是什么作用？答：尺寸标注是指在工程制图中标示出构成物件的尺寸大小的一种操作。

它的作用是为了使绘图者和读图者能够准确地了解构成物件的尺寸规格，以便正确地进行设计和制造。

2. 请简要说明工程制图的基本原则。

答：工程制图的基本原则包括：a. 规范性原则，即绘图必须按照标准规范执行；b. 简洁性原则，即绘图应简洁明了，使读图者能够迅速理解；c. 准确性原则，即绘图必须准确无误，尺寸和位置要符合实际；d. 完整性原则，即绘图应包括所有必要的视图和细节，并保证无遗漏。

3. 请说明正投影和透视投影的区别。

答：正投影是指将物体投影在垂直于投影面的平面上，保持物体的形状和尺寸不变的投影方法。

透视投影是指将物体按一定透视关系进行投影，使远离投影面的物体部分缩小，近物大，具有立体感的投影方法。

工程制图考试试题一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图数量B. 观察者的位置B. 对象的放置方向D. 以上都不是2. 下列哪个符号通常用来表示中心线？A. 粗实线B. 细点划线C. 细虚线D. 粗虚线3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸与实际尺寸的比值C. 表示图示尺寸与图幅的关系D. 表示图幅与实际尺寸的比值4. 以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在装配图中，不需要标注的尺寸是：A. 总长度B. 总宽度C. 总高度D. 各部件之间的相对位置6. 下列哪个视图不能单独表达零件的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图7. 在工程制图中，尺寸线之间的距离一般为多少？A. 2mmB. 3mmC. 5mmD. 7mm8. 螺纹的标注中，M20×1.5表示的含义是什么？A. 外径为20mm，螺距为1.5mm的螺纹B. 内径为20mm，螺距为1.5mm的螺纹C. 外径为20mm，每圈螺纹的导程为1.5mmD. 内径为20mm，每圈螺纹的导程为1.5mm9. 下列哪个不是尺寸标注的基本要求？A. 正确B. 完整C. 清晰D. 随意10. 在工程制图中，剖面图的作用是什么？A. 表示内部结构B. 表示外部形状C. 表示尺寸大小D. 表示材料种类二、填空题（每空2分，共20分）11. 在工程制图中，________是用来表示物体被剖切部分的填充图案。

12. 尺寸线一般使用________线，并且不________物体的轮廓线和中心线。

13. 当物体的某一部分与较大的平面平行时，可以省略________视图。

14. 在装配图中，部件之间的相对位置、________和________需要标注清楚。

15. 螺纹的标注中，M20表示外径为________mm的螺纹。

工程制图试题答案（3）
一、填空题（20分）
1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

2、轴测图中常用的有正等轴测图，斜二轴测图两种。

3、图纸的基本幅面有A0 A1 ，A2 ，A3 ，A4 5种。

图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。

4、根据断面图的配置不同，可将断面图分为移出断面图和重合断面图。

5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制，分度圆和分度线用细点划线线绘制，齿根圆和齿根线用细实线线绘制，也可省略不画。

6、城市排水工程包括根据污水种类不同分为城市污水排水工程，和城市雨水排水工程。

7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。

二、根据立体图画三视图（10分）
三、过A点作直线AB与MN平行，并判断AB与CD是否相交（10分）
四、补画第三试图（10分）。

工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。

答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。

答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。

答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。

一、单选题（题数：28，共 100.0 分）1关于第一角投影，以下叙述正确的是（）（2.0分）0.0分我的答案：D2根据主视图和俯视图,选择正确的左视图（4.0分）4.0分我的答案：D 3根据三视图,选择正确的模型（2.0分）2.0分我的答案：C4根据主视图和俯视图,选择正确的左视图（4.0分）0.0分我的答案：B5已知主视图和左视图,选择正确的俯视图() （4.0分）4.0分我的答案：A6已知主视图和俯视图,选择正确的左视图()（4.0分）4.0分我的答案：D7已知圆球穿孔的正面投影,选择正确的水平投影（4.0分）0.0分我的答案：D8已知主视图和俯视图,选择正确的左视图（4.0分）4.0分我的答案：A9已知主视图和俯视图,选择正确的左视图（4.0分）4.0分我的答案：D10已知主视图和俯视图,选择正确的左视图（4.0分）4.0分我的答案：B11已知主视图和俯视图,选择正确的左视图（4.0分）0.0分我的答案：A12根据水平、侧面投影，选择正确的正面投影（）（2.0分）2.0分我的答案：A13根据正面、水平投影，选择正确的侧面投影（4.0分）4.0分我的答案：A 14选择正确的一组视图（2.0分）2.0分2我的答案：B15分析组合体，选择正确的三视图（4.0分）4.0分我的答案：B16正确表达A斜视图和B局部视图的是（4.0分）4.0分我的答案：C17分析形体，选择正确的A局部视图（（4.0分）4.0分我的答案：A18选择正确的A-A剖视图（3.0分）3.0分我的答案：B19下图中，正确的阶梯剖的主视图是（4.0分）4.0分我的答案：A20由俯视图，正确的作半剖的主视图是（3.0分）3.0分我的答案：B21根据俯视图，选择正确表达的局部剖视图（4.0分）4.0分3我的答案：B22根据俯视图，选择正确的作半剖的主视图（4.0分）4.0分我的答案：C23分析形体，正确的A-A断面图是（）。
