供电设备选型设计题目

注册电气工程师执业资格考试专业考试（发输变电专业）历年真题及解析2009年专业考试（发输变电）试题专业知识考试(上)专业知识考试(下)专业案例考试(上)1-5题目：1-5题110kV有效接地系统中的某一变电所有两台110kV/35kV/10kV，31.5MV A主变压器两台，110kV进线两回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧Y n y n0d11。

1、如主变需常切换，110kV线较短，有穿越功率20MV A，各侧采用以下哪组主接线经济合理，（）。

为什么？（A）110kV内桥接线，35kV单母接线，10kV单母分段接线（B）110kV外桥接线，35kV单母分段接线，10kV单母分段接线（C）110kV单母接线，35kV单母分段接线，10kV单母分段接线（D）110kV变压器组接线，35kV双母接线，10kV单母接线依据及解答过程：B选项正确。

依据GB 50059-92《35~110kV变电所设计规范》第3.2.3条，35～110kV线路为两回及以下时，宜采用桥形、线路变压器组或线路分支接线。

依据《电力工程电气设计手册电气一次部分》P51第2-2节七(二)(3)，线路有穿越功率时，也宜采用外桥形接线。

故110kV主接线采用外桥接线。

依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)2)，35～63kV配电装置出线回路数为4～8回时采用单母分段接线；故35kV主接线采用单母分段接线。

依据GB 50059-92《35~110kV变电所设计规范》第3.2.5条，当变电所装有两台主变压器时，6～10kV侧宜采用分段单母线。

或依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)1)，6～10kV配电装置出线回路数为6回以上时采用单母分段接线；故10kV主接线采用单母分段接线。

所涉及大纲：4.2 掌握各级电压配电装置的基本接线设计；所涉及规范/手册：GB 50059-92《35~110kV变电所设计规范》；《电力工程电气设计手册电气一次部分》；类似/拓展练习：习题集第4章单选第22题；习题集第4章案例第4题、第9题、第10题；习题集新增案例第1题、第4题、第21题。

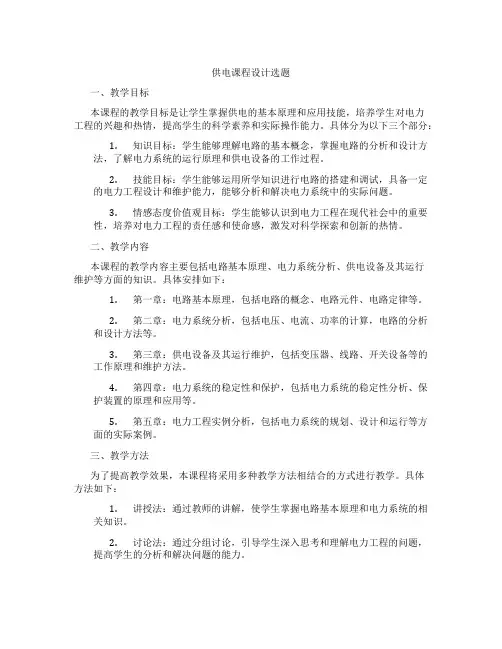

供电课程设计选题一、教学目标本课程的教学目标是让学生掌握供电的基本原理和应用技能，培养学生对电力工程的兴趣和热情，提高学生的科学素养和实际操作能力。

具体分为以下三个部分：1.知识目标：学生能够理解电路的基本概念，掌握电路的分析和设计方法，了解电力系统的运行原理和供电设备的工作过程。

2.技能目标：学生能够运用所学知识进行电路的搭建和调试，具备一定的电力工程设计和维护能力，能够分析和解决电力系统中的实际问题。

3.情感态度价值观目标：学生能够认识到电力工程在现代社会中的重要性，培养对电力工程的责任感和使命感，激发对科学探索和创新的热情。

二、教学内容本课程的教学内容主要包括电路基本原理、电力系统分析、供电设备及其运行维护等方面的知识。

具体安排如下：1.第一章：电路基本原理，包括电路的概念、电路元件、电路定律等。

2.第二章：电力系统分析，包括电压、电流、功率的计算，电路的分析和设计方法等。

3.第三章：供电设备及其运行维护，包括变压器、线路、开关设备等的工作原理和维护方法。

4.第四章：电力系统的稳定性和保护，包括电力系统的稳定性分析、保护装置的原理和应用等。

5.第五章：电力工程实例分析，包括电力系统的规划、设计和运行等方面的实际案例。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。

具体方法如下：1.讲授法：通过教师的讲解，使学生掌握电路基本原理和电力系统的相关知识。

2.讨论法：通过分组讨论，引导学生深入思考和理解电力工程的问题，提高学生的分析和解决问题的能力。

3.案例分析法：通过分析实际案例，使学生了解电力工程的应用和运行维护情况，提高学生的实践能力。

4.实验法：通过实验操作，使学生掌握电路的搭建和调试方法，提高学生的实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：《供电工程》教材，为学生提供系统、全面的知识学习。

2.参考书：提供电力系统分析、供电设备等方面的参考书籍，丰富学生的知识体系。

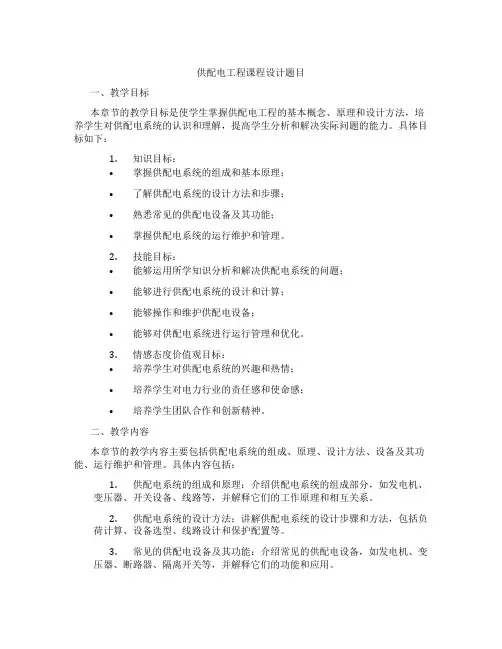

供配电工程课程设计题目一、教学目标本章节的教学目标是使学生掌握供配电工程的基本概念、原理和设计方法，培养学生对供配电系统的认识和理解，提高学生分析和解决实际问题的能力。

具体目标如下：1.知识目标：•掌握供配电系统的组成和基本原理；•了解供配电系统的设计方法和步骤；•熟悉常见的供配电设备及其功能；•掌握供配电系统的运行维护和管理。

2.技能目标：•能够运用所学知识分析和解决供配电系统的问题；•能够进行供配电系统的设计和计算；•能够操作和维护供配电设备；•能够对供配电系统进行运行管理和优化。

3.情感态度价值观目标：•培养学生对供配电系统的兴趣和热情；•培养学生对电力行业的责任感和使命感；•培养学生团队合作和创新精神。

二、教学内容本章节的教学内容主要包括供配电系统的组成、原理、设计方法、设备及其功能、运行维护和管理。

具体内容包括：1.供配电系统的组成和原理：介绍供配电系统的组成部分，如发电机、变压器、开关设备、线路等，并解释它们的工作原理和相互关系。

2.供配电系统的设计方法：讲解供配电系统的设计步骤和方法，包括负荷计算、设备选型、线路设计和保护配置等。

3.常见的供配电设备及其功能：介绍常见的供配电设备，如发电机、变压器、断路器、隔离开关等，并解释它们的功能和应用。

4.供配电系统的运行维护和管理：讲解供配电系统的运行维护和管理方法，包括设备检查、故障处理、运行优化等。

三、教学方法为了激发学生的学习兴趣和主动性，本章节将采用多种教学方法相结合的方式进行教学。

具体方法包括：1.讲授法：教师通过讲解供配电系统的组成、原理、设计方法等基本概念和理论知识，帮助学生建立系统的知识结构。

2.案例分析法：通过分析实际案例，使学生更好地理解和掌握供配电系统的运行维护和管理方法。

3.实验法：学生进行供配电设备的实验操作，培养学生的实际操作能力和实践能力。

4.小组讨论法：学生进行小组讨论，促进学生之间的交流与合作，培养学生的团队合作和创新精神。

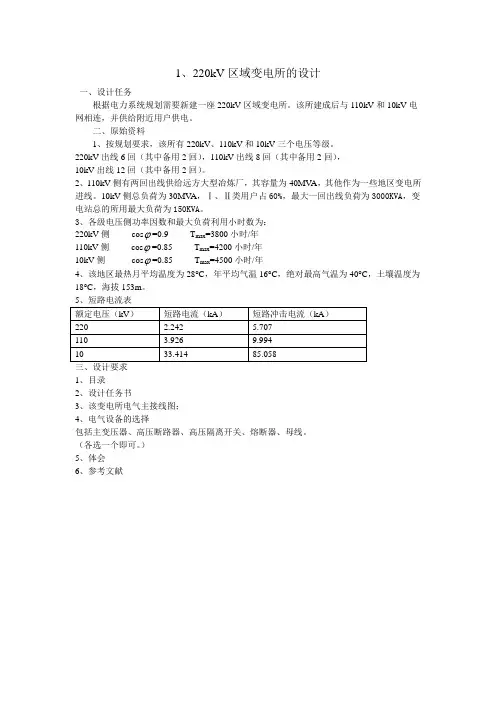

一、设计任务根据电力系统规划需要新建一座220kV区域变电所。

该所建成后与110kV和10kV电网相连，并供给附近用户供电。

二、原始资料1、按规划要求，该所有220kV、110kV和10kV三个电压等级。

220kV出线6回（其中备用2回），110kV出线8回（其中备用2回），10kV出线12回（其中备用2回）。

2、110kV侧有两回出线供给远方大型冶炼厂，其容量为40MV A，其他作为一些地区变电所进线。

10kV侧总负荷为30MV A，Ⅰ、Ⅱ类用户占60%，最大一回出线负荷为3000KVA，变电站总的所用最大负荷为150KVA。

3、各级电压侧功率因数和最大负荷利用小时数为：220kV侧cosϕ=0.9 T max=3800小时/年110kV侧cosϕ=0.85 T max=4200小时/年10kV侧cosϕ=0.85 T max=4500小时/年4、该地区最热月平均温度为28°C，年平均气温16°C，绝对最高气温为40°C，土壤温度为18°C，海拔153m。

5、短路电流表额定电压（kV）短路电流（kA）短路冲击电流（kA）220 2.242 5.707110 3.926 9.99410 33.414 85.058三、设计要求1、目录2、设计任务书3、该变电所电气主接线图；4、电气设备的选择包括主变压器、高压断路器、高压隔离开关、熔断器、母线。

（各选一个即可。

）5、体会6、参考文献一、设计任务根据电力系统规划需要新建一座110kV区域变电所。

该所建成后与35kV和220kV电网相连，并供给附近用户供电。

三、原始资料2、按规划要求，该所有220kV、110kV和35kV三个电压等级。

220kV出线6回（其中备用2回），110kV出线8回（其中备用2回），35kV出线12回（其中备用2回）。

2、110kV侧有两回出线供给远方大型冶炼厂，其容量为40MV A，其他作为一些地区变电所进线。

题目1：某中型机械修理加工厂降压变电所电气设计1、工厂负荷情况2）通风机6台，总装容量为50～80KWε=）3）起重机3台，总装容量为60～100KW（15%n4）白炽灯，负荷容量为40～60KW2、电源情况区域变电所距离该厂9km，能提供10kV和35kV两个等级的电压供选择，其电源出口处的短路容量分别Smax/10Kv=400MVA,Smax/35Kv=500MVA，此处要求另引入10kV电源作为备用电源，平时不准投入，只在本厂主电源发生故障或检修时，提供Ⅱ级负荷用电。

3、指标要求α≥首段继电保护动作时限1.5S;当采用35KV供电时，cos0.88α≥首段继电保护动作时限1S。

当采用10KV供电时，cos0.954、设计要求1）供电电压的选择；2）供电系统的主接线图；3）供电系统的保护及二次接线图；4）主要电气设备的选择。

5、设计成品设计说明书一份及供电系统主接线图和二次接线图各一张（3号图纸）。

设计说明书包括：1）对各种设计方案比较；2）完整的电路图，计算的原始公式，详细的计算过程。

要求：根据设计内容的不同，划分出独立的章节。

设计计算说明书和图纸鼓励用计算机完成，本次设计对图纸尺寸大小不作要求。

没有条件的同学可手工完成，但要求字迹工整，作图规范。

6、参考资料（1）供配电技术，居荣主编，化学工业出版社，2005.2（2）供电技术（第三版），南京理工大学余建明、同向前、苏文成编，机械工业出版社，2003.1（3）工厂供电设计指导，刘介才编，机械工业出版社，2002.6指导教师（签名）工厂负荷情况该厂各车间负荷情况如下表所示其中模具车间内安装的生产设备主要有：5）冷加工机床50台，总装容量180~280KW6）行车4台，总装容量为15.3~40KW7）通风机8台，总装容量为20~40KW8）电焊机10台，总装容量为100～160KW电源情况：区域变电所距离该厂8km，能提供10kV和35kV两个等级的电压供选择，其电源出口处的短路容量分别Smax/10Kv=300MVA,Smax/35Kv=1200MVA，此外要求另引入10kV电源作为备用电源，平时不准投入，只在本厂主电源发生故障或检修时，提供Ⅱ级以上负荷用电。

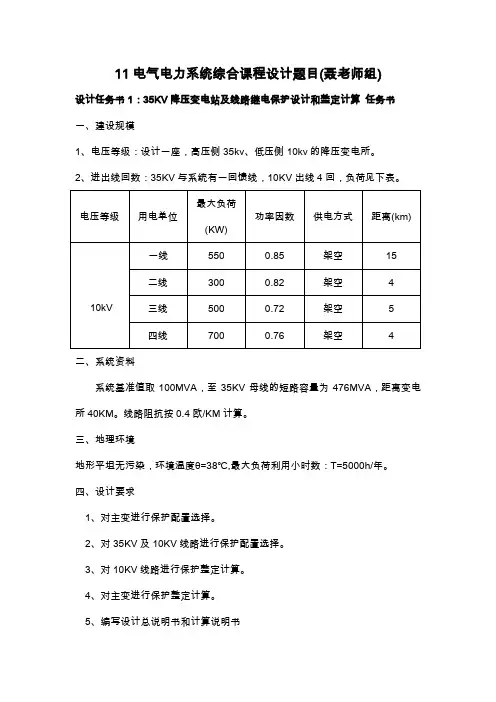

11电气电力系统综合课程设计题目(聂老师组)设计任务书1：35KV降压变电站及线路继电保护设计和整定计算任务书一、建设规模1、电压等级：设计一座，高压侧35kv、低压侧10kv的降压变电所。

系统基准值取100MVA，至35KV母线的短路容量为476MVA，距离变电所40KM。

线路阻抗按0.4欧/KM计算。

三、地理环境地形平坦无污染，环境温度θ=38℃,最大负荷利用小时数：T=5000h/年。

四、设计要求1、对主变进行保护配置选择。

2、对35KV及10KV线路进行保护配置选择。

3、对10KV线路进行保护整定计算。

4、对主变进行保护整定计算。

5、编写设计总说明书和计算说明书7、设计图纸：包括系统主接线图，变压器保护配置图。

设计任务书2：35KV降压变电站及线路继电保护设计和整定计算任务书一、建设规模1、电压等级：设计一座，高压侧35kv、低压侧10kv的降压变电所。

系统基准值取100MVA，至35KV母线的短路容量为500MVA，距离变电所30KM。

线路阻抗按0.4欧/KM计算。

三、地理环境地形平坦无污染，环境温度θ=38℃,最大负荷利用小时数：T=5000h/年。

四、设计要求1、对主变进行保护配置选择。

2、对35KV及10KV线路进行保护配置选择。

3、对35KV线路进行相间保护整定计算。

4、对10KV线路进行保护整定计算（一线至四线）。

4、对主变进行保护整定计算。

5、编写设计总说明书和计算说明书7、设计图纸：包括系统主接线图，变压器保护配置图。

设计任务书3：35KV降压变电站设计任务书一、建设规模1、电压等级：设计一座，高压侧35kv、低压侧10kv的降压变电所。

系统基准值取100MVA，至35KV母线的短路容量为400MVA，距离变电所40KM。

线路阻抗按0.4欧/KM计算。

三、地理环境地形平坦无污染，环境温度θ=38℃,最大负荷利用小时数：T=5000h/年。

四、设计要求1、确定主变。

2、确定一次主接线方案。

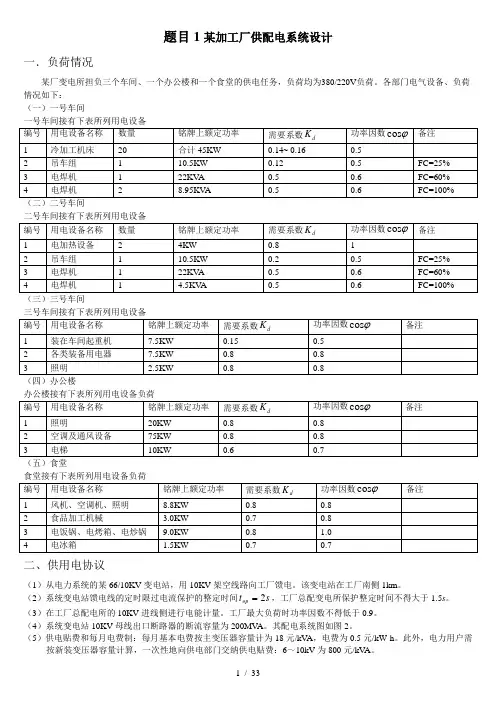

题目1某加工厂供配电系统设计一．负荷情况某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V 负荷。

各部门电气设备、负荷情况如下： （一）一号车间二号车间接有下表所列用电设备三号车间接有下表所列用电设备（四）办公楼办公楼接有下表所列用电设备负荷（五）食堂二、供用电协议（1）从电力系统的某66/10KV 变电站，用10KV 架空线路向工厂馈电。

该变电站在工厂南侧1km 。

（2）系统变电站馈电线的定时限过电流保护的整定时间s t op 2=，工厂总配变电所保护整定时间不得大于1.5s 。

（3）在工厂总配电所的10KV 进线侧进行电能计量。

工厂最大负荷时功率因数不得低于0.9。

（4）系统变电站10KV 母线出口断路器的断流容量为200MV A 。

其配电系统图如图2。

（5）供电贴费和每月电费制：每月基本电费按主变压器容量计为18元/kV A ，电费为0.5元/kW·h 。

此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为800元/kV A 。

区域变电站图1 配电系统图三．工厂负荷性质生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4000h，工厂属三级负荷。

四．工厂自然条件（1）气象资料：本厂所在地区的年最高气温为38o C，年平均气温为23 o C，年最低气温为－8 o C，年最热月平均最高气温为33 o C，年最热月平均气温为26 o C，年最热月地下0.8m处平均温度为25 o C。

当地主导风向为东北风，年雷暴日数为20。

（2）地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。

五．设计任务书1．计算车间、办公楼、食堂用电计算负荷2．计算全厂的计算负荷3．确定厂变电所变压器台数、各变压器容量4．供电方式及主接线设计5．短路计算及设备选择6．高压配电系统设计7．保护及接地防雷系统设计六．设计成果1．设计说明书，包括全部设计内容，并附有必要的计算及表格。

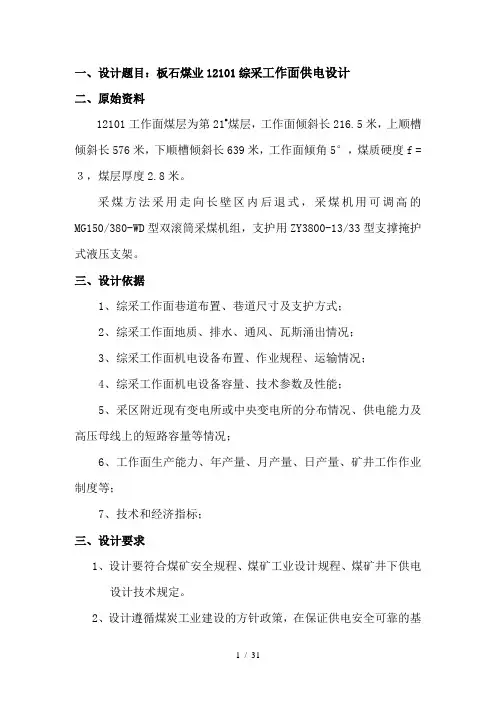

一、设计题目：板石煤业12101综采工作面供电设计二、原始资料12101工作面煤层为第21#煤层，工作面倾斜长216.5米，上顺槽倾斜长576米，下顺槽倾斜长639米，工作面倾角5°，煤质硬度f =３，煤层厚度2.8米。

采煤方法采用走向长壁区内后退式，采煤机用可调高的MG150/380-WD型双滚筒采煤机组，支护用ZY3800-13/33型支撑掩护式液压支架。

三、设计依据1、综采工作面巷道布置、巷道尺寸及支护方式；2、综采工作面地质、排水、通风、瓦斯涌出情况；3、综采工作面机电设备布置、作业规程、运输情况；4、综采工作面机电设备容量、技术参数及性能；5、采区附近现有变电所或中央变电所的分布情况、供电能力及高压母线上的短路容量等情况；6、工作面生产能力、年产量、月产量、日产量、矿井工作作业制度等；7、技术和经济指标；三、设计要求1、设计要符合煤矿安全规程、煤矿工业设计规程、煤矿井下供电设计技术规定。

2、设计遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选用最佳方案3、设备选型时，应采用定型的成套设备，尽量采用新技术、新产品，积极采取措施减少电能损耗，节约能源。

4、设计质量要确保技术的先进性、经济合理性、安全适应性。

目录第一节采区配电点位置的确定 (4)一采区供电对电能的要求 (4)二环境要求 (5)第二节采区供电系统的拟定原则 (5)第三节采区主要设备 (6)第四节采区负荷的计算及变压器的容量、台数确定 (7)一变压器选择注意事项 (7)二电压等级的确定 (8)三采区负荷计算及变压器容量、台数确定 (8)第五节采区高低供电回路计算 (9)一电缆型号的确定 (9)二高压电缆的选择 (10)三支、干线电缆的选择 (11)四低压电网短路电流计算 (18)第六节采区电气设备的选择 (20)一矿用低压隔爆开关的选择 (20)二磁力启动器的选择 (21)三变电站高低压侧开关箱的整定 (22)第七节照明、通讯、信号及排水 (23)第八节供风、供水及排水系统 (26)第九节运输系统 (27)第十节采区接地保护措施 (27)第十一节采区漏电保护措施 (27)施工安全技术组织措施 (28)板石煤业121010综采工作面供电设计第一节 采区配电点位置的确定一、采区供电对电能的要求1、电压允许偏差电压偏差计算公式如下： 电压偏差＝额定电压额定电压—实际电压×100% 《电能质量供电电压允许偏差》（GB 12325—90）规定电力系统在正常运行条件下，用户受电端供电电压允许偏差值为：（1）35KV 及以上供电和对电压有特殊要求的用户为额定电压的+5%—－5%；（2）10KV 及以上高压供电和低压电力用户的电压允许偏差为用户额定电压的+7%—－7%；（3）低压照明用户为+5%—－10%。

目录内容摘要 0第一章负荷计算及功率补偿 (1)一、负荷计算的内容和目的 (1)二、负荷计算的方法 (1)三、各用电车间负荷计算结果如下表： (1)四、全厂负荷计算 (2)五、功率补偿 (2)第二章变电所位置和形式的选择 0一、变电所所址选择的基本要求 0二、变电所所址选择应具备的条件 0附图2-1 0第三章变电所主要变压器及主接线方案的选择 0一、主变压器台数的选择 0二、主结线方案的选择 0第四章短路电流的计算 (1)一、短路电流计算的目的及方法 0二、本设计采用标幺制法进行短路计算 0三、短路电流计算结果： (2)第五章变电所一次设备的选择及校验 0第六章导线、变电所高低压线路的选择 0第七章变电所二次回路的方案及断电保护的确定 (1)一、变电所二次回路方案 (1)二、断电保护 (1)第八章防雷与接地 0一、防雷 0二、接地 (1)第九章总结及主要参考文献 (1)小结 (1)致谢 (1)摘要随着工业生产的发展和科学技术的进步,工厂的供电系统的控制、信号和监测工作，已经由人工管理、就地监测发展为远动化,实现遥控、遥信、和遥测.工厂供电系统远动化后,不仅可以提高工厂供电系统的自动化水平,而且可在一定程度上实现工厂供电系统的优化运行,能够及时处理事故,减少事故停电的时间,更好地保证工厂供电系统的安全经济运行.工厂供电是工厂企业生产生活的必要保障.经过计算比较,根据工厂实际情况选择科学且经济性高的电器设备,从供电的优质、可靠、经济等性能来综合考虑采用最优化的电气设备和供电方式。

关键词：负荷计算功率短路电流第一章负荷计算及功率补偿全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。

考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。

列出负荷计算表、表达计算成果。

一、负荷计算的内容和目的（1）计算负荷又称需要负荷或最大负荷。

计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。

第一章工厂供电课程设计题目1.1 设计题目：工厂供电课程设计题目51.2 设计要求：要根据本厂所能取得的电源及用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定主变压器的台数和分变压器的台数，容量及类型。

选择变电所主要接线方案及高低压设备进、出线。

确定二次回路方案，选择整定继电器保护装置，确定防雷和接地保护装置。

最后按要求写出设计说明书，绘制设计图样。

1.3 设计依据：1）工厂总平面图：图1.1 工厂总平面图2）工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为2500h，日最大负荷持续时间为5h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

本厂的负荷统计资料如表1-1所示。

3）供电电源情况：按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。

干线首端所装设的高压断路器断流容量为500MVA。

此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s。

为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度为45km，电缆线路总长度为15km。

4）气象资料：本厂所在地区的年最高气温为40℃，年平均气温为28℃，年最低气温为-0℃，年最热月平均最高气温为37℃，年最热月平均气温为29℃，年最热月地下0.8米处平均气温为26℃。

当地主导风向为东北风，年雷暴日数为60。

5）地质水文资料：本厂所在地区平均海拔500m，地层以红土为主，地下水位为2m。

6）电费制度：本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。

每月基本电费按主变压器容量为20元/kVA，动力电费为0.85元/Kw.h，照明电费为0.6元/Kw.h。

供配电工程课程设计题目一、教学目标本章节的教学目标是让学生掌握供配电工程的基本概念、原理和设计方法。

通过本章节的学习，学生应能够：1.描述供配电系统的基本组成部分及其功能；2.解释供配电系统中的主要电气设备和工作原理；3.应用供配电系统的相关公式和计算方法；4.分析供配电系统的设计要求和步骤；5.评估供配电系统的性能和优化方案。

二、教学内容本章节的教学内容主要包括以下几个部分：1.供配电系统的概述：介绍供配电系统的定义、作用和基本组成部分，理解供配电系统与电力系统的关系；2.供配电系统的电气设备：学习变压器、开关设备、电缆、母线等主要电气设备的工作原理和选型要求；3.供配电系统的参数计算：掌握电压、电流、功率等基本参数的计算方法，学习供配电系统的负载分析和设计计算；4.供配电系统的设计要求：了解供配电系统的设计原则、步骤和注意事项，学习设计规范和标准；5.供配电系统的性能评估：掌握供配电系统的可靠性、经济性、安全性等性能指标，学习优化供配电系统的方案。

三、教学方法为了实现本章节的教学目标，将采用以下教学方法：1.讲授法：通过讲解供配电系统的概念、原理和设计方法，使学生掌握基本知识；2.案例分析法：分析实际案例，让学生了解供配电系统的应用和设计过程，提高学生的实践能力；3.实验法：学生进行实验，观察和分析供配电系统的运行原理和性能，培养学生的动手能力；4.讨论法：学生进行小组讨论，分享学习心得和经验，提高学生的沟通能力和团队协作能力。

四、教学资源为了支持本章节的教学内容和教学方法，将准备以下教学资源：1.教材：选用权威、实用的供配电工程教材，作为学生学习的主要参考资料；2.参考书：提供相关的专业书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等多媒体资料，直观地展示供配电系统的原理和设计方法；4.实验设备：准备供配电系统的实验设备，让学生能够亲自动手操作，加深对知识的理解和记忆；5.网络资源：利用互联网资源，为学生提供更多的学习资料和实践案例。

工厂供电毕业设计题目（最终定稿）第一篇：工厂供电毕业设计题目1、10KV高压配电所主接线设计（题目编号：1101）主要内容包括：典型工厂10KV高压配电所的主接线设计（包括主接线方案的确定、负荷计算、设备导体的选择、短路计算、设备导体的校验）；10KV高压配电所的电力进出线路的设计（包括电力进出线路接线方案的确定、电力进出线路的选择和校验）等。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV高压配电所主接线设计的内容、思路、方法和步骤，获得综合运用所学知识、已有能力解决配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。

2、10KV高压配电所二次回路设计(题目编号：1102)主要内容包括：典型工厂10KV高压配电所的二次回路的配置及总体方案的确定；负荷计算、短路计算；测量回路方案的确定、设备导体的选择；控制回路方案的确定、设备导体的选择；保护回路方案的确定、设备导体的选择、各套保护的整定计算；信号回路方案的确定、设备导体的选择等。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV高压配电所二次回路设计的内容、思路、方法和步骤，获得综合运用所学知识解决供配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。

3、10KV车间变电所及车间低压配电系统设计(题目编号：1103)主要内容包括：典型工厂10KV车间变电所所址和型式的选择；主接线方案的确定；负荷计算和无功补偿计算；主变型式、台数、容量的选择；短路计算；主接线设计（设备导体的选择校验）；进出线的设计；二次回路方案的确定、设备导体的选择和保护整定计算；车间配电电压、级数和接线方案的选择；车间配电设备、导体的选择；车间配电线路敷设方案的确定；车间配电保护方案的选择。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV车间变电所及车间低压配电系统设计的内容、思路、方法和步骤，获得综合运用所学知识、已有能力解决供配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。
