工厂供电课程设计一、课程目标知识目标：1. 学生能理解工厂供电系统的基本构成，掌握其主要设备和部件的功能与作用。
2. 学生能掌握工厂供电系统的运行原理，了解电力传输和分配的基本过程。
3. 学生能了解工厂供电系统中的安全知识，包括电气安全常识和事故预防措施。
技能目标：1. 学生具备分析工厂供电系统故障的能力，能够提出合理的解决措施。
2. 学生能够根据实际需求，设计简单的工厂供电系统，并进行初步的电路计算。
3. 学生能够使用相关工具和仪器，进行工厂供电系统的简单操作和维护。
情感态度价值观目标：1. 学生培养对工厂供电系统的兴趣，激发学习电力工程相关领域的热情。
2. 学生树立安全意识，认识到工厂供电系统安全运行的重要性，养成良好的操作习惯。
3. 学生培养团队合作精神，学会与他人共同分析、解决问题，提高沟通与协作能力。
课程性质：本课程为实践性较强的课程，以理论教学为基础，结合实际操作，培养学生对工厂供电系统的认识和操作能力。
学生特点：学生已具备一定的物理和数学基础，对电力工程有一定的了解，但对工厂供电系统的具体应用尚不熟悉。
教学要求：教师需结合课本内容，注重理论与实践相结合，采用案例分析、讨论、实验等多种教学方法，提高学生的学习兴趣和实际操作能力。
通过本课程的学习，使学生能够达到上述课程目标，并为后续专业课程打下坚实基础。
二、教学内容1. 工厂供电系统概述- 介绍工厂供电系统的基本构成、功能和重要性。
- 分析工厂供电系统的发展历程及未来趋势。
2. 供电设备及其功能- 电源设备：发电机、变压器、高低压配电柜等。
- 输电设备：电缆、架空线路、母线等。
- 保护设备：断路器、熔断器、继电保护等。
- 控制设备：自动化控制系统、监测系统等。
3. 供电系统的运行原理- 电力传输与分配的基本过程。
- 电压、电流、功率等基本参数的计算与测量。
- 电力系统稳定性分析。
4. 工厂供电系统设计- 设计原则、要求和步骤。
- 短路电流计算、设备选型与参数配置。
工厂供电课程设计报告一、课程目标知识目标：1. 理解工厂供电系统的基本构成，掌握其主要设备和组成部分的功能原理；2. 掌握工厂供电系统中电力线路的敷设方式、保护措施及安全要求；3. 了解工厂供电系统的电能质量标准，以及提高电能质量的措施；4. 掌握工厂供电系统的运行维护及故障处理方法。
技能目标：1. 能够分析工厂供电系统的负荷，并进行合理的供配电设计；2. 能够运用所学知识，对工厂供电系统进行初步的故障排查和维修；3. 能够运用电力线路敷设技能，完成实际工程中的线路敷设任务；4. 能够运用电力系统保护知识，提高工厂供电系统的安全稳定性。
情感态度价值观目标：1. 培养学生对工厂供电工程的责任感和敬业精神，提高他们对电力工程领域的兴趣；2. 增强学生的团队合作意识，培养他们在实际工程中解决问题的能力；3. 培养学生关注能源节约和环境保护，树立绿色能源观念，提高他们的社会责任感。
课程性质：本课程为实践性较强的专业课程，结合理论知识和实际操作，旨在培养学生的供配电工程设计、施工及维护能力。
学生特点：高二年级学生，已具备一定的电力基础知识和动手能力，对实际工程有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，提高学生在工厂供电领域的专业素养。
将课程目标分解为具体的学习成果，以便在教学过程中进行有效的设计和评估。
二、教学内容1. 工厂供电系统概述：介绍工厂供电系统的基本构成、工作原理及主要设备功能，包括变压器、断路器、保护装置等（对应教材第1章）。
- 理解工厂供电系统的基本构成及工作原理；- 掌握主要设备的选型及功能。
2. 电力线路设计与敷设：学习电力线路的敷设方式、保护措施及安全要求，包括架空线路和电缆线路的敷设（对应教材第2章）。
- 掌握电力线路的设计原则和敷设方法；- 了解电力线路的保护措施及安全要求。
3. 电能质量及其改善：学习电能质量标准，分析工厂供电系统中影响电能质量的因素，探讨提高电能质量的措施（对应教材第3章）。
工厂供电接线课程设计一、教学目标本课程旨在让学生掌握工厂供电接线的基本原理、方法和步骤，培养学生分析和解决实际问题的能力。
具体目标如下：1.知识目标：（1）理解工厂供电系统的组成及工作原理；（2）掌握各种供电设备的接线方法和技术要求；（3）熟悉电力线路的敷设、防护及维护。
2.技能目标：（1）能够根据工厂供电需求，设计并绘制供电接线图；（2）能够正确进行供电设备的接线和调试；（3）具备电力线路的敷设、防护及维护的基本技能。
3.情感态度价值观目标：（1）培养学生对工厂供电接线工作的热爱和责任感；（2）培养学生团结协作、勇于创新的精神；（3）培养学生遵守法律法规、尊重科学的态度。
二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂供电系统概述：介绍工厂供电系统的组成、分类及工作原理。
2.供电设备及其接线：讲解各种供电设备（如变压器、开关、保护装置等）的接线方法和技术要求。
3.电力线路：介绍电力线路的类型、敷设方法、防护措施及维护保养。
4.供电系统设计：教授供电系统设计的方法和步骤，包括负荷计算、供电方式选择、接线图绘制等。
5.安全用电：普及安全用电知识，提高学生的事故防范意识和自我保护能力。
三、教学方法本课程采用多种教学方法，以提高学生的学习兴趣和主动性：1.讲授法：讲解基本概念、原理和方法，使学生掌握基础知识。
2.案例分析法：分析实际案例，让学生学会将理论知识应用于实际问题。
3.实验法：进行现场操作，培养学生动手能力和实际操作技能。
4.讨论法：分组讨论，引导学生主动思考、交流与合作。
四、教学资源为实现教学目标，我们将利用以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等资料，增强课堂教学的趣味性。
4.实验设备：配置齐全的实验设备，确保学生能够动手实践，提高操作技能。
5.网络资源：利用互联网资源，为学生提供更多的学习资料和信息。
工厂供电课程设计完整版前言电能是社会主义建设和人民生活不可缺少的重要资源，电力工业在国民经济中占有十分重要的地位，电能时有发电厂供给，因为考虑经济缘故，发电厂大多建在动力资源比较丰富的地点，而这些地点又远离大中型都市和工厂企业，如此需要远距离输送，通过升降压变电所进行转接，在进一步的将电能分配给用户和生产企业。
由于电力电能的重要特点是不能储存，因此电力电能的生产、输送、分配和使用是同时进行的，因此电力电能从生产到使用构成一个整体，称为电力系统。
对电力系统运行的差不多要求：1.保证供电的可靠性电力系统的中断将使生产停顿，生活纷乱，甚至危机人身和设备的安全运行，造成十分严峻的后果，给国民经济带来严峻的缺失，因此，对电力系统的运行第一要保证供电的可靠性。
2.保证良好的电能质量3.提高系统运行的经济性4.保证电力系统安全运行课程设计：一、设计题目某机械厂降压变电所的电气设计二、设计要求要求依照本厂所能取得的电源及本厂用电负荷的实际情形，并适当考虑到工厂生产的进展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电爱护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图纸。
三、设计依据1. 工厂总平面图图1 工厂总平面图2. 工厂负荷情形工厂多数车间为两班制，年最大负荷利用小时为6800小时，日最大负荷连续时刻为8小时。
该厂除特种电机分厂、实验站为一级负荷，铸造分厂、锅炉房属二级负荷外，其余均属三级负荷。
低压动力设备均为三相，额定电压为380V。
电气照明及家用电器均为单相，额定电压为220V。
本厂的负荷统计资料如表1所示。
3. 供电电源情形按照工厂与当地供电部门签订的供用电协议规定，本厂可由离厂5km和8km〔0.4欧姆/km〕两处的35kV的公用电源干线取得工作电源。
干线首端所装设的断路器断流容量为800MVA，该电源的走向参看工厂总平面图。
本科课程设计题目：某厂降压变电所的电气设计院（系）信息科学与工程学院专业电气工程及其自动化届别学号姓名指导老师华侨大学教务处印制2013年6月15号目录第1章概述 (1)第2章负荷计算与负荷等级确定 (4)第3章变压器选择及主接线设计 (7)第4章短路电流计算 (9)第5章变电所一次设备选择和校验 (12)第6章课设体会及总结 (20)参考文献： (20)附录 (21)第1章概述1.1 工厂供电的意义和要求供配电技术，就是研究电力的供应及分配的问题。
电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。
没有电力，就没有国民经济的现代化。
现代社会的信息化和网络化，都是建立在电气化的基础之上的。
工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全: 在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠: 应满足电能用户对供电可靠性的要求。
（3）优质: 应满足电能用户对电压和频率等质量的要求（4）经济: 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
1.2 工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策。
工厂供电课程设计任务图一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理和技能，包括电力系统的基本组成部分、电力传输和分配的原理、电气设备的选型和安装、电力系统的保护和控制等。
学生应能够理解并应用相关的公式和概念，进行简单的电力系统设计和分析。
此外，学生还应掌握基本的实验技能，能够进行电力系统的实验操作和数据分析。
在情感态度价值观方面，学生应认识到电力系统在现代工业中的重要作用，增强对电力系统的兴趣和责任感。
二、教学内容本课程的教学内容主要包括电力系统的基本原理、电力传输和分配的原理、电气设备的选型和安装、电力系统的保护和控制等。
具体包括以下几个方面的内容：1.电力系统的基本组成部分和电力传输的基本原理；2.变电站和配电站的设计和运行原理；3.电动机的选型和安装，包括电动机的启动、制动和调速；4.电力系统的保护和控制原理，包括过电流保护、差动保护、接地保护等；5.电力系统的实验操作和数据分析。
三、教学方法本课程的教学方法包括讲授法、讨论法、案例分析法和实验法等。
通过多种教学方法的综合运用，激发学生的学习兴趣和主动性，提高学生的学习效果和实践能力。
具体方法如下：1.讲授法：通过教师的讲解，使学生掌握电力系统的基本原理和概念；2.讨论法：通过小组讨论，使学生深入理解并应用电力系统的相关知识；3.案例分析法：通过分析实际案例，使学生了解电力系统的实际应用和问题解决方法；4.实验法：通过实验操作和数据分析，使学生掌握电力系统的实验技能和数据分析方法。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
教学资源的选择和准备应能够支持教学内容和教学方法的实施，丰富学生的学习体验。
具体资源如下：1.教材：选用权威、实用的电力系统教材，作为学生学习的基础资料；2.参考书：提供相关的电力系统参考书籍，拓展学生的知识面；3.多媒体资料：制作多媒体课件和教学视频，帮助学生形象直观地理解电力系统的原理和应用；4.实验设备：准备电力系统的实验设备，供学生进行实验操作和数据分析。

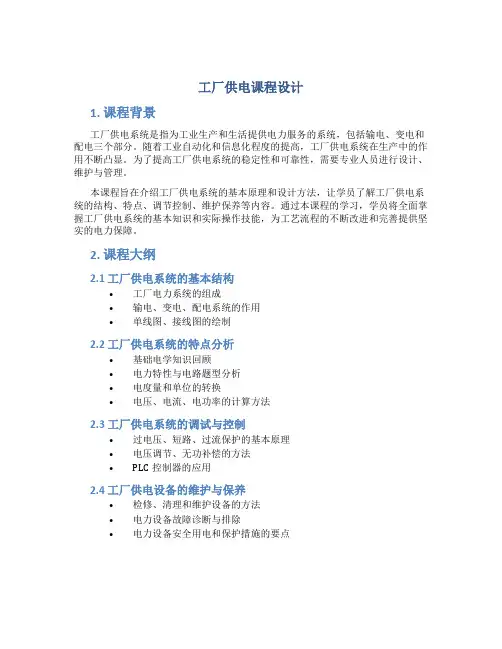

工厂供电课程设计1. 课程背景工厂供电系统是指为工业生产和生活提供电力服务的系统，包括输电、变电和配电三个部分。
随着工业自动化和信息化程度的提高，工厂供电系统在生产中的作用不断凸显。
为了提高工厂供电系统的稳定性和可靠性，需要专业人员进行设计、维护与管理。
本课程旨在介绍工厂供电系统的基本原理和设计方法，让学员了解工厂供电系统的结构、特点、调节控制、维护保养等内容。
通过本课程的学习，学员将全面掌握工厂供电系统的基本知识和实际操作技能，为工艺流程的不断改进和完善提供坚实的电力保障。
2. 课程大纲2.1 工厂供电系统的基本结构•工厂电力系统的组成•输电、变电、配电系统的作用•单线图、接线图的绘制2.2 工厂供电系统的特点分析•基础电学知识回顾•电力特性与电路题型分析•电度量和单位的转换•电压、电流、电功率的计算方法2.3 工厂供电系统的调试与控制•过电压、短路、过流保护的基本原理•电压调节、无功补偿的方法•PLC控制器的应用2.4 工厂供电设备的维护与保养•检修、清理和维护设备的方法•电力设备故障诊断与排除•电力设备安全用电和保护措施的要点3. 课程特色本课程通过理论知识和实际应用相结合的方式进行教学，注重实际案例和实际操作。
教学过程中使用互动式教学方法，引导学员主动思考与交流，激发创新思维能力和实际操作技能。
此外，本课程还充分利用现代化教学设备和工具，提供实时在线授课、在线答疑和课后练习的服务。
4. 课程目标•理解工厂供电系统的结构和原理，掌握工厂供电系统中各个部分的作用•掌握电学基础知识和电力特性分析的方法，能够计算电压、电流、电功率等参数•熟悉工厂供电系统的调节和控制方法，能够灵活应用于实际工作中•掌握工厂供电设备的维护与保养方法，能够进行设备的检修和故障排除5.工厂供电课程的设计应该根据实际需求和工作内容进行设计。
本课程的设计结合了基础电学知识、工程实践经验和现代化教学手段，旨在让学员快速掌握工厂供电系统的基本知识和实用技能，提高其工作能力和竞争力。
刘介才工厂供电课程设计一、教学目标本课程旨在使学生掌握工厂供电的基本原理、电力系统的组成及运行方式，培养学生对电力系统的分析和设计能力。
通过本课程的学习，学生将能够了解工厂供电系统的相关知识，熟悉电力系统的运行和管理，从而为在今后的工作中分析和解决电力问题打下基础。
知识目标：使学生掌握工厂供电的基本原理、电力系统的组成、电力系统运行与管理等方面的知识。
技能目标：培养学生对电力系统的分析和设计能力，使学生能够运用所学知识解决实际问题。
情感态度价值观目标：激发学生对工厂供电和电力系统的兴趣，培养学生的创新意识和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂供电的基本原理：包括电力系统的基本概念、电力系统的电压等级、电力线路的传输特性等。
2.电力系统的组成：包括发电厂、变电站、电力线路、电力用户等的基本结构和运行原理。
3.电力系统的运行与管理：包括电力系统的稳定性、可靠性、经济性等方面的内容。
4.电力系统的保护与控制：包括电力系统保护的基本原理、保护装置的类型及作用、电力系统的自动控制等。
5.电力系统的节能与环保：包括电力系统的节能措施、环保要求及其实现方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行授课，包括：1.讲授法：通过教师的讲解，使学生掌握电力系统的基本概念、原理和运行方式。
2.讨论法：学生针对电力系统中的实际问题进行讨论，培养学生的分析问题和解决问题的能力。
3.案例分析法：通过分析具体的电力系统案例，使学生了解电力系统的运行管理和保护控制等方面的知识。
4.实验法：安排学生进行电力系统的实验操作，使学生能够将所学知识应用于实际操作中。
四、教学资源为了保证教学效果，本课程将充分利用教学资源，包括：1.教材：选用国内优秀的教材，为学生提供系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作课件和教学视频，提高课堂教学的趣味性和生动性。
工厂供电课程设计豆丁网一、教学目标本节课的教学目标是让学生了解和掌握工厂供电的基本原理和设备，包括电源、变压器、开关、保护装置等，以及它们在工厂供电系统中的作用和应用。
学生应该能够理解工厂供电系统的基本结构和工作原理，能够分析并解决简单的工厂供电问题。
此外，学生应该通过实践操作，掌握如何正确使用电力设备和工具，提高他们的实际操作能力。
学生应该能够根据实际情况，选择合适的电源和设备，设计并搭建一个简单的工厂供电系统。
在情感态度价值观方面，学生应该认识到工厂供电在工业生产和经济发展中的重要性，理解电力安全知识，增强安全意识和责任心。
他们应该对工厂供电系统的工作原理和设备有兴趣，并愿意积极参与实践活动，提高自己的实践能力和创新能力。
二、教学内容本节课的教学内容主要包括工厂供电系统的原理和设备，以及它们的操作和维护。
具体包括以下几个方面：1.电源：介绍工厂供电系统中常用的电源类型，如交流电源和直流电源，以及它们的优缺点和应用场景。
2.变压器：讲解变压器的工作原理和结构，以及如何选择合适的变压器来满足工厂供电的需求。
3.开关和保护装置：介绍开关和保护装置的类型和作用，以及如何正确选择和使用它们来确保电力系统的安全和稳定运行。
4.电力线路和设备：讲解电力线路和设备的安装、维护和故障排除方法，以及如何进行电力系统的调试和优化。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解工厂供电系统的原理和设备，让学生了解和掌握基本概念和理论知识。
2.讨论法：通过分组讨论和问题解答，引导学生主动思考和探索工厂供电系统的工作原理和应用问题。
3.案例分析法：通过分析实际案例，让学生了解工厂供电系统的设计和应用，提高他们的实际操作能力。
4.实验法：通过实验操作，让学生亲手搭建和调试工厂供电系统，增强他们的实践能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将选择和准备以下教学资源：1.教材：选用符合教学目标的教材，提供系统的理论知识和实践指导。

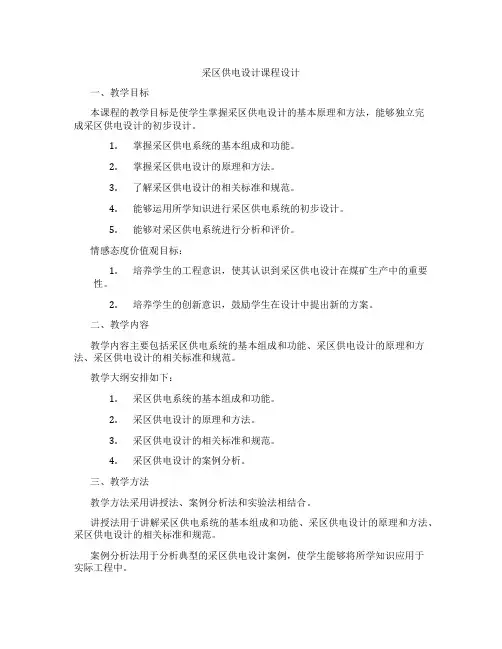

采区供电设计课程设计一、教学目标本课程的教学目标是使学生掌握采区供电设计的基本原理和方法，能够独立完成采区供电设计的初步设计。
1.掌握采区供电系统的基本组成和功能。
2.掌握采区供电设计的原理和方法。
3.了解采区供电设计的相关标准和规范。
4.能够运用所学知识进行采区供电系统的初步设计。
5.能够对采区供电系统进行分析和评价。
情感态度价值观目标：1.培养学生的工程意识，使其认识到采区供电设计在煤矿生产中的重要性。
2.培养学生的创新意识，鼓励学生在设计中提出新的方案。
二、教学内容教学内容主要包括采区供电系统的基本组成和功能、采区供电设计的原理和方法、采区供电设计的相关标准和规范。
教学大纲安排如下：1.采区供电系统的基本组成和功能。
2.采区供电设计的原理和方法。
3.采区供电设计的相关标准和规范。
4.采区供电设计的案例分析。
三、教学方法教学方法采用讲授法、案例分析法和实验法相结合。
讲授法用于讲解采区供电系统的基本组成和功能、采区供电设计的原理和方法、采区供电设计的相关标准和规范。
案例分析法用于分析典型的采区供电设计案例，使学生能够将所学知识应用于实际工程中。
实验法用于让学生动手进行采区供电系统的模拟设计，培养学生的实际操作能力。
四、教学资源教学资源包括教材、参考书、多媒体资料和实验设备。
教材：选用国内权威出版的《采区供电设计》教材。
参考书：推荐学生阅读《煤矿供电系统设计》等相关书籍。
多媒体资料：制作精美的PPT课件，用于辅助讲解。
实验设备：准备采区供电系统模拟实验设备，让学生进行实际操作。
五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。
平时表现评估：通过观察学生在课堂上的参与度、提问回答等情况，了解学生的学习状态和理解程度。
作业评估：布置适量的作业，要求学生在规定时间内完成，并根据作业的质量和完成情况进行评估。
考试评估：安排一次期中考试和一次期末考试，全面测试学生对课程内容的掌握程度。
供电工程设计课程设计方案一、设计背景随着社会经济的快速发展，电力需求不断增长，供电工程设计成为电力工程领域的重要环节。
为了提高供电工程的质量和效率，培养具备扎实理论基础和实践能力的电力工程人才，本课程设计方案应运而生。
二、设计目标1. 理解并掌握供电工程的基本原理和设计方法；2. 熟悉供电系统的组成、运行原理和设计要求；3. 培养学生的动手能力、创新能力和团队协作能力；4. 提高学生对电力工程实际问题的分析和解决能力。
三、设计内容1. 供电系统概述：介绍供电系统的基本组成、运行原理和设计流程；2. 负荷分析：学习负荷的分类、计算方法和典型负荷案例分析；3. 电源设计：学习电源的类型、性能参数和选择原则；4. 电压等级和传输距离：学习电压等级的确定和传输距离的计算；5. 变电站设计：学习变电站的类型、结构和设计要求；6. 线路设计：学习输电线路的类型、结构和设计要求；7. 无功补偿和电压控制：学习无功补偿的方法和电压控制的技术；8. 保护装置设计：学习保护装置的类型、原理和设计要求；9. 自动化控制系统设计：学习自动化控制系统的组成、原理和设计要求；10. 设计报告撰写：撰写供电工程设计报告，包括设计目的、设计内容、设计方法和设计结果等。
四、设计方法与步骤1. 教学讲解：通过课堂讲解，使学生了解供电工程的基本原理和设计方法；2. 案例分析：分析典型供电工程案例，使学生熟悉供电系统的设计要求；3. 小组讨论：分组进行讨论，培养学生的团队协作能力和创新思维；4. 设计实践：学生动手进行供电工程设计，提高学生的实际操作能力；5. 设计报告撰写：撰写设计报告，培养学生的写作能力和总结能力。
五、设计评价1. 设计成果评价：评价学生的设计成果，包括设计报告的完整性、准确性和创新性；2. 设计过程评价：评价学生在设计过程中的动手能力、团队协作能力和问题解决能力；3. 课堂参与评价：评价学生在课堂讲解和小组讨论中的参与度和表现。
工厂供电课程设计姓名：学号：专业：班级：某冶金机械修造厂总降压变电所及高压配电系统设计摘要：工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全: 在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠: 应满足电能用户对供电可靠性的要求。
（3）优质: 应满足电能用户对电压和频率等质量的要求（4）经济: 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
1、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94、GB50054-95 《低压配电设计规范》等的规定，进行设计目录：1．35KV变电所电气一次部分初步设计参考资料 (3)本所设计电压等级 (3)工厂的总平面布置图 (3)供用电协议 (3)本所地理概况 (3)工厂负荷性质 (4)2、确定全厂计算负荷，编制负荷总表 (4)全厂负荷的计算方法 (4) (4) (4) (4) (5) (5)无功功率补偿 (7)3、变电所位置和形式的选择 (9)4、变电所主变压器台数和容量及主接线方案的选择 (9)5、短路电流的计算 (10)绘制计算电路 (10)确定短路计算基准值 (10)计算短路电路中各元件的电抗标幺值 (10)35KV侧三相短路电流和短路容量 (11)6KV侧三相短路电流和短路容量 (11)6、变电所一次设备的选择校验 (12)、35kV侧一次设备的选择校验 (12)6KV侧一次设备的选择校验 (13)380V侧一次设备的选择校验 (13)7、变电所高、低压线路的选择 (14)导线型号的选择原则 (14)导线截面选择原则 (15)计算母线型号 (16) (16)6kV母线的选择 (17)6kV出线的选择 (18)8、继电保护的整定 (19)、继电保护装置的任务 (19)、对继电保护的基本要求 (19)、35kV主变压器保护 (20)、6kV变压器保护 (20)、侧低压断路器保护 (21)9、变压所的防雷保护 (22)防雷装置意义 (22)直击雷的防治 (22)雷电侵入波保护 (22)变电所公共接地装置的设计 (22)10、心得和体会 (23)参考文献 (24)附录 (25)1．35KV变电所电气一次部分初步设计参考资料本所设计电压等级：220/35KV工厂的总平面布置图供用电协议：（1）、工厂电源从电力系统的某220/11KV变电站以35KV双回路架空线引进工厂，其中一路作为工作电源，另一路作为备用电源，两个电源不并列运行，系统变电站距工厂东侧8km。
《工厂供配电技术》课程教课方案三门峡职业技术学院电气工程系20XX年 6 月一、课程概略《工厂供配电技术》课程是供用电技术专业的一门职业核心课程，必修课，共70 学时， 4 学分。
其主要担当的任务是：在整个专业教课中起着培育学生“能够进行供配电一、二次设施的安装、接线、调试与校验；能够进行小型变电所的基本设计；能够进行用电督查，为设施和用户供给优良服务；能够娴熟运用所学知识和职业能力对工矿公司的变电站设施进行操作、安装、调试、维修和初步设计，能够独立达成变电站倒闸操作；获得电力部门核发的进网电工允许证和特种工操作证。
”等有关职业核心能力的的重要作用。
二、课程目标知识目标：（1）工厂供电基本知识 : 包含电力系统构成、电能生产过程及供电的基本要求；电能质量参数、额定电压的规定及调整方法；中性点运转方式。
（2）电力负荷及其计算方法 : 包含电力负荷观点、三相用电设施组负荷计算、单相负荷与尖峰电流计算、功率消耗和电能消耗的计算。
（3）短路电流及其计算方法 : 包含短路原由及物理过程、单相、两相、三相短路电流计算及热、动稳固度校验。
（4）工厂变配电所及其一次系统 : 包含电弧问题、高压一次设施、低压一次设施、电力变压器、电流互感器、电压互感器、变配电所主接线及运转保护。
（5）电力线路 : 包含电力线路的构造和敷设、导线和电缆截面的选择、电力线路的运转保护。
（6）电气安全和工厂的电气照明能力目标：一看、二算、三选、四用、五简单设计。
（1）看懂图纸——看懂发电厂、变电站一、二次回路的原理图和接线图。
（2）会计算——会进行简单的电力负荷、短路电流计算。
（3）设施选型——能对一次设施正确选型。
（4）会应用 --- 拥有对供配电设施的安装、运转、保护、检修能力，和对设施一般故障的办理能力。
（5）会进行小型变电所电气设计。
职业修养目标（1）坚固建立“电力生产、安全第一”的理念。
（2）设施安装调试做到正确、到位、快速。
高压供电系统课程设计一、教学目标本节课的教学目标是让学生掌握高压供电系统的基本概念、组成部分和运行原理，提高学生对电力系统的认识和理解。
具体目标如下：1.知识目标：•了解高压供电系统的定义、分类和应用场景；•掌握高压供电系统的主要组成部分，包括变压器、输电线路、开关设备等；•理解高压供电系统的运行原理，包括电力传输、电压调节、故障处理等。
2.技能目标：•能够分析高压供电系统的基本参数和性能指标；•能够绘制高压供电系统的简单电路图和示意图；•能够运用所学知识分析和解决高压供电系统的一些实际问题。
3.情感态度价值观目标：•培养学生的团队合作意识和动手实践能力；•增强学生对电力系统的安全意识和环保意识；•激发学生对电力工程领域的兴趣和好奇心。
二、教学内容根据教学目标，本节课的教学内容主要包括以下几个方面：1.高压供电系统的定义、分类和应用场景；2.高压供电系统的主要组成部分及其功能；3.高压供电系统的运行原理及其工作过程；4.电力传输、电压调节和故障处理等方面的知识；5.电力系统的安全意识和环保意识教育。
教学大纲如下：1.引言：介绍高压供电系统的概念和重要性；2.组成部分：讲解变压器、输电线路、开关设备等的主要功能和特点；3.运行原理：分析电力传输、电压调节和故障处理等过程；4.实例分析：通过实际案例让学生了解高压供电系统的应用；5.安全与环保：强调电力系统的安全意识和环保意识。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解高压供电系统的基本概念、组成部分和运行原理；2.讨论法：学生讨论电力系统的实际应用和问题解决方案；3.案例分析法：分析典型的高压供电系统案例，让学生了解其工作过程；4.实验法：安排实验室实践，让学生动手操作并验证所学知识。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用权威、实用的教材，如《电力系统基础》等；2.参考书：提供相关的参考书籍，如《高压输电技术》等；3.多媒体资料：制作课件、动画等多媒体资料，帮助学生形象理解；4.实验设备：准备高压供电系统相关的实验设备，如变压器、输电线路等，让学生进行实践操作。
屠宰场工厂供电课程设计一、教学目标本课程旨在通过学习屠宰场工厂供电的相关知识，使学生掌握电力系统的基本原理、屠宰场供电系统的组成及工作原理，培养学生具备分析和解决屠宰场供电问题的能力。
具体目标如下：1.了解电力系统的基本概念、屠宰场供电系统的组成；2.掌握电路基本定律，理解电路元件的性质和功能；3.熟悉屠宰场供电设备的运行原理和维护方法。
4.能够分析屠宰场供电系统的基本电路，计算电路参数；5.能够运用所学知识对屠宰场供电设备进行维护和故障排除；6.能够制定屠宰场供电设备的运行和维护方案。
情感态度价值观目标：1.培养学生对电力系统的兴趣，提高学生对屠宰场供电系统重要性的认识；2.培养学生责任感，使学生意识到供电系统对屠宰场生产的影响；3.培养学生团队协作精神，增强学生解决实际问题的能力。
二、教学内容本课程的教学内容主要包括电力系统基本原理、屠宰场供电系统组成、电路分析、供电设备运行原理及维护方法等。
具体安排如下：1.电力系统基本原理：介绍电力系统的基本概念、电路基本定律及电路元件；2.屠宰场供电系统组成：讲解屠宰场供电系统的组成部分及其功能；3.电路分析：学习电路分析方法，培养学生分析电路的能力；4.供电设备运行原理及维护方法：介绍屠宰场供电设备的运行原理，讲解设备维护和故障排除方法。
三、教学方法本课程采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解电力系统基本原理、屠宰场供电系统组成等知识点；2.讨论法：学生就电路分析、设备维护等主题进行讨论，提高学生思考和分析问题的能力；3.案例分析法：通过分析实际案例，使学生了解屠宰场供电系统在实际生产中的应用；4.实验法：安排实验课程，让学生亲自动手操作，培养学生的实践能力。
四、教学资源为实现教学目标，本课程将采用以下教学资源：1.教材：选用权威、实用的电力系统及屠宰场供电相关教材；2.参考书：提供电路分析、设备维护等方面的参考书籍；3.多媒体资料：制作精美的课件、视频等多媒体资料，帮助学生直观理解电力系统和屠宰场供电知识；4.实验设备：提供充足的实验设备，确保每个学生都能动手实践，提高学生的实际操作能力。
lt 工厂供电 gt 课程设计一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理和应用技能，能够分析和解决实际的工厂供电问题。
具体包括：1.知识目标：学生能够理解工厂供电的基本概念、电路原理、电力系统组成以及各种电力设备的工作原理。
2.技能目标：学生能够运用所学的知识进行工厂供电系统的分析和设计，能够使用相关的仪器仪表进行电力系统的测量和维护。
3.情感态度价值观目标：学生能够认识到工厂供电在现代工业中的重要性，培养对电力工程的热爱和责任感。
二、教学内容本课程的教学内容主要包括工厂供电的基本原理、电路原理、电力系统组成、电力设备的工作原理、工厂供电系统的分析和设计方法等。
具体安排如下：1.第一章：工厂供电概述，介绍工厂供电的基本概念和电力系统的组成。
2.第二章：电路原理，讲解电路的基本定律和分析方法。
3.第三章：电力设备，介绍各种电力设备的工作原理和应用。
4.第四章：工厂供电系统的设计，讲解工厂供电系统的设计方法和步骤。
5.第五章：工厂供电系统的运行与维护，介绍工厂供电系统的运行管理和维护方法。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体如下：1.讲授法：通过教师的讲解，使学生掌握工厂供电的基本原理和知识。
2.讨论法：通过小组讨论，培养学生的思考能力和团队协作能力。
3.案例分析法：通过分析实际案例，使学生能够将理论知识应用于实际问题。
4.实验法：通过实验操作，使学生能够直观地了解电力设备的工作原理和应用。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的教材，如《工厂供电技术》等。
2.参考书：提供相关的参考书籍，如《电力系统分析》等。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，帮助学生更好地理解课堂内容。
4.实验设备：准备齐全的实验设备，如电路实验箱、电力设备模型等，以便进行实验教学。
-- -- 课程设计名称: 供电技术课程设计 题 目： 清河门煤矿地面变电所部分设计
专 业:电气工程及其自动化（二学位） 班 级：电气1０—1班 姓 名:陈景辉 学 号:100５710102 --
-- 辽宁工程技术大学 课程设计成绩评定表 学 期 20１1-2012 姓 名 陈景辉
专 业 电气工程自动化 班 级 开滦10-１ 课程名称 供电技术课程设计 论文题目 清河门煤矿地面变电所供电系统设计
评 定 标 准
评定指标 分值 得分 知识创新性 20 理论正确性 20 内容难易性 15 结合实际性 10 知识掌握程度 １5 书写规范性 10 工作量 1０ 总成绩 100 评语：
任课教师 时 间 年 月 日 备 注 -- -- 课 程 设 计 任 务 书 一、设计题目 清河门煤矿地面变电所供电系统设计 二、设计任务 １、根据该矿负荷统计表确定变电所主接线方式，包括主变压器一侧接线方式和二次侧接线方式; ２、根据该矿负荷统计表对负荷进行计算,确定主变压器的型号、数量和运行方式； 3、设计图纸一份。
三、设计计划 本设计共一周； 第1天查资料; 第２—5天方案分析,具体按课程设计指导书进行设计及整理审计说明书； 第6天准备答辩； 第7天答辩。
四、设计要求 设计工作量为完成设计说明书一份，设计图纸一份； 设计必须根据进度计划按期完成； 设计说明书必须经指导教师审查、签字方可答辩。
指 导 教师: 罗伟 教研室主任: 汪玉凤 时 间: 2011 年 １２ 月 ２４ 日 -- -- 摘要 本文是清河门煤矿地面变电所供电系统的设计说明。设计的目的是通过对该电力用户所处的地区供电条件、生产工艺和公用工程等用电负荷资料的分析。 电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。 在工厂里，电能虽然是工业生产的主要能源和动力。电能在工业生产中的重要性，提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。 因此,做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面,因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。 工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求： 1. 安全 在电能的供应、分配和使用中，不应发生人身事故和设备事故。 ２. 可靠 应满足电能用户对供电可靠性的要求。 ３． 优质 应满足电能用户对电压和频率等质量的要求 4. 经济 供电系统的投资要少,运行费用要低,并尽可能地节约电能和减少 有色金属的消耗量。
关键字:电能;供电系统;变电--
-- 目录 前言ﻩ错误!未定义书签。 1 变电所主接线方式ﻩ错误!未定义书签。 1．1 对变电所主结线的要求ﻩ错误!未定义书签。 1.2 变配电所主接线的选择原则 ................ 错误!未定义书签。 1.３ 变电所主变压器的一次侧接线方式 .......... 错误!未定义书签。 １.4 变电所主变压器的二次侧接线方式 .......................... 4 1.5 变电所主变压器运行方式 ................... 错误!未定义书签。 2 工厂负荷计算的方法ﻩ７ 2．1 工厂低压侧负荷计算ﻩ７ 2.2ﻩ清河门煤矿负荷计算过程 ................................. ８ 2.3 电容器的选择 ........................................... １0 2.４ 主变压器的选择ﻩ错误!未定义书签。 实践心得 参考文献 附录A 附表：清河门煤矿负荷表 --
-- 前言 清河门煤矿年产90万吨,服务年限70年。矿井两个水平开采，分别为-5０0m,-2０0ｍ水平。两个水平涌水量为79５m３/h和４30m3/h。矿井是高级瓦斯矿井。该矿从阜新发电厂引来两回６.6kｖ供电线路,一回是华清线,全长为27.6km。另一回是从阜新发电厂经艾友矿到清河门矿，全长为３0km。本次课程设计是清河门煤矿地面变电所部分设计。 --
-- １ 变电所主接线方式 1.1 对变电所主结线的要求 对变电所主结线的要求是:安全、可靠、灵活、经济。 １.2 变配电所主接线的选择原则 1. 当满足运行要求时,应尽量少用或不用断路器,以节省投资。 2． 当变电所有两台变压器同时运行时,二次侧应采用断路器分段的单母线接线。 ３. 当供电电源只有一回线路，变电所装设单台变压器时，宜采用线路变压器组结线。 ４． 为了限制配出线短路电流，具有多台主变压器同时运行的变电所,应采用变压器分列运行。 5. 接在线路上的避雷器，不宜装设隔离开关；但接在母线上的避雷器,可与电压互感器合用一组隔离开关。 6. 6～10KV固定式配电装置的出线侧,在架空线路或有反馈可能的电缆出线回路中,应装设线路隔离开关。 7. 采用6～１0 KV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关。 ８. 由地区电网供电的变配电所电源出线处,宜装设供计费用的专用电压、电流互感器(一般都安装计量柜）。 9. 变压器低压侧为０.4KＶ的总开关宜采用低压断路器或隔离开关。当有继电保护或自动切换电源要求时,低压侧总开关和母线分段开关均应采用低压断路器 10. 当低压母线为双电源，变压器低压侧总开关和母线分段开关采用低压断路器时，在总开关的出线侧及母线分段开关的两侧，宜装设刀开关或隔离触头。 1.3 变电所主变压器的一次侧接线方式 1 内桥接线: 在进线两回路高压断路器内侧装设一条横向联络线,犹如桥一样将两回路进线连接在一起；内桥式主结线提高了提高了变电站运行的灵活性，增强-- -- 了供电的可靠性。这种内桥式主结线适用于电源进线长,故障机会多、变压器不需经常投切的总降压变电站。如图１-1（a)所示 ２ 外桥接线： 在两回路进线高压断路器外侧装设一条横向联络线，外桥式主接线适用于电源进线较短,故障机会少,变压器需要经常投切的总降压变电站。如图1-1（b)所示 ３ 全桥接线: 这种接线方式适应性强,操作方便,运行灵活，并易于发展成单母线分段的中间变电所，但设备多,投资大。如图１－1(c)所示
TM1QF6QF7
QF8
QF3QF4
QF5QF1QF2
TM2图（c）
24TM1TM2QF3QF4QF62图 (b)QF1QFQS3QS
QF5QS1QS
图 (a)QF1QF2
TM1TM2QF3QF4
QF5
QF6QS1
QS2
图1－１ 桥式接线图 由于清河门煤矿的本身特点所限而且变压器只做定期的检查。一般电源进线不多,切换次数少,故采用外桥接线方式。 -- -- 1.４ 变电所主变压器的二次侧接线方式 方案Ⅰ:单母线结线方式 优点：（1)接线简单,运行操作方便。 (2）配电装置少，节省投资。 （3）进出线方便，采用成套装置，可以简化布置。 缺点：(1)供电可靠性不高,当母线故障时将全厂停电。 (2)运行灵活性差。 (3）线路运行功率大(集中一回线路供电),损耗也大。 方案Ⅱ:单母线分段结线方式 优点:（1)供电可靠性高。 (2）运行灵活。 (3)线路运行功率小，损耗也小。 (4）配电设备集中管理,易于实现自动化。 缺点:(１)要建配电中心站，占地稍大。 （2）结线较复杂，投资大。 (3）继保装置复杂,布置难。 方案Ⅲ:双母线结线方式 优点：(1）供电可靠性较高。 （２）运行灵活。 (3）配电设备集中管理,易于实现自动化。 缺点:(１)要建配电中心站,占地大。 (2）结线复杂，继保装置多，投资大。 （3)继保设定难。 --
-- 图1-2 单母线接线
用断路器分段用隔离开关分段 图１－3 单母线分段制
图1-４ 双母线制接线 通过对上述配电方案的优缺点分析，并结合本厂负荷实际要求及经济方面，为了保证供电系统的安全等实际情况确定用方案Ⅱ较优。 综上所述,所以清河门煤矿的一次侧主接线方式采用外桥接线方式，而二次侧主接线方式采用单母线分段制 1．5 变电所主变压器运行方式 由于清河门煤矿一次侧采用外桥式接线方式,所以需要两台变压器,单台变压器的容量视它们的备用方式而定： (１) 明备用 一台变压器工作,另一台变压器停止运行作为备用。此时,两台变压器均按最大负荷时变压器负荷率为100%考虑。 (２) 暗备用 两台变压器同时运行，正常情况下每台变压器各承担约全部的50％。因此。每台变压器的容量宜按全部最大负荷的70％选择。
