(整理)工厂供电课程设计题目

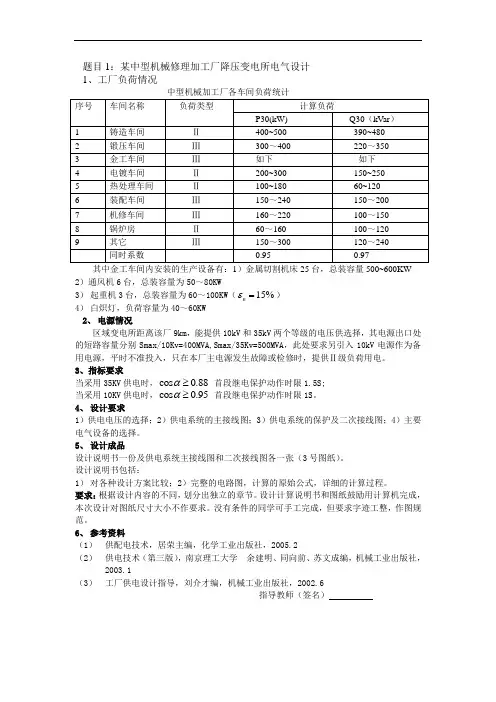

题目1：某中型机械修理加工厂降压变电所电气设计1、工厂负荷情况2）通风机6台，总装容量为50～80KWε=）3）起重机3台，总装容量为60～100KW（15%n4）白炽灯，负荷容量为40～60KW2、电源情况区域变电所距离该厂9km，能提供10kV和35kV两个等级的电压供选择，其电源出口处的短路容量分别Smax/10Kv=400MVA,Smax/35Kv=500MVA，此处要求另引入10kV电源作为备用电源，平时不准投入，只在本厂主电源发生故障或检修时，提供Ⅱ级负荷用电。

3、指标要求α≥首段继电保护动作时限1.5S;当采用35KV供电时，cos0.88α≥首段继电保护动作时限1S。

当采用10KV供电时，cos0.954、设计要求1）供电电压的选择；2）供电系统的主接线图；3）供电系统的保护及二次接线图；4）主要电气设备的选择。

5、设计成品设计说明书一份及供电系统主接线图和二次接线图各一张（3号图纸）。

设计说明书包括：1）对各种设计方案比较；2）完整的电路图，计算的原始公式，详细的计算过程。

要求：根据设计内容的不同，划分出独立的章节。

设计计算说明书和图纸鼓励用计算机完成，本次设计对图纸尺寸大小不作要求。

没有条件的同学可手工完成，但要求字迹工整，作图规范。

6、参考资料（1）供配电技术，居荣主编，化学工业出版社，2005.2（2）供电技术（第三版），南京理工大学余建明、同向前、苏文成编，机械工业出版社，2003.1（3）工厂供电设计指导，刘介才编，机械工业出版社，2002.6指导教师（签名）工厂负荷情况该厂各车间负荷情况如下表所示其中模具车间内安装的生产设备主要有：5）冷加工机床50台，总装容量180~280KW6）行车4台，总装容量为15.3~40KW7）通风机8台，总装容量为20~40KW8）电焊机10台，总装容量为100～160KW电源情况：区域变电所距离该厂8km，能提供10kV和35kV两个等级的电压供选择，其电源出口处的短路容量分别Smax/10Kv=300MVA,Smax/35Kv=1200MVA，此外要求另引入10kV电源作为备用电源，平时不准投入，只在本厂主电源发生故障或检修时，提供Ⅱ级以上负荷用电。

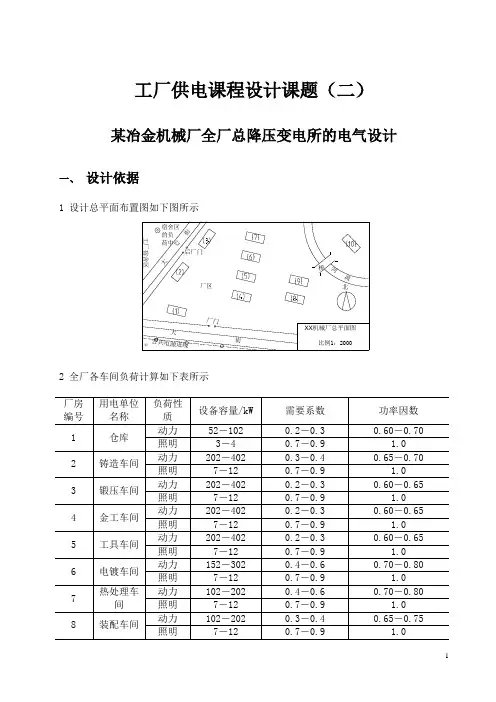

工厂供电课程设计课题（二）某冶金机械厂全厂总降压变电所的电气设计一、 设计依据1 设计总平面布置图如下图所示XX 机械厂总平面图比例1：2000公共电源进线邻厂大街厂门后厂门厂区宿舍区的负荷中心工厂宿舍区桥河流北大街2 全厂各车间负荷计算如下表所示3 供用电协议按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10Kv的公用电源线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线牌号为LGJ－185,导线为等边三角形排列，线距为1.2米；电力系统馈电变电站距本厂6km,该干线首端所装高压断路器的断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，其定时限过电流保护整定的动作时间为1.5秒。

为满足工厂二级负荷的要求，可采用高压或低压联络线由邻近的单位取得备用电源。

三、负荷情况本厂多数车间为两班制，年最大负荷利用小时为4800h，日最大负荷持续时间8h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

低压动力设备均为三相，额定电压为380V。

照明及家用电器均为单相，额定电压为220V。

四、自然条件1 气象条件（1）最热月平均最高气温为31.5C︒；（2）年最高气温为40C︒；（3）土壤中0.8米深处一年中最热月平均温度为28.7C︒；（4）年雷暴日为31.3天；（5）土壤冻结深度为1.1米；（6）夏季主导风向为东风。

2 地质及水文条件本厂所在地区平均海拔130m，地层以沙粘土为主，地下水位为3m。

五、设计要求1 负荷计算；2 电力变压器的台数、容量及类型；3 选择高、低压电力网的导线型号及截面；4改善功率因数装置设计（高压侧最大负荷时功率因数不应低于0.9，低压侧不应低于0.85）；5变电所主结线方案的设计；6短路电流的计算；7变电所一次设备的选择与校验；8 继电保护装置的设计（选做）；9 变电所防雷装置设计（选做）。

六、设计成果1 设计说明书一份，其中包括设计的原始资料；完成设计内容时所依据的原则，计算步骤及计算举例。

工厂供电试题一、题目描述工厂供电试题主要考察工厂供电的相关知识，包括供电方式、电力线路、用电设备等内容。

本文将以问答的形式回答试题内容，给出准确的答案。

二、试题内容1. 什么是工厂供电？工厂供电是指为工厂提供电力能源的过程。

它包括电力的传输、配电以及供应给工厂所需的设备和用电设施。

2. 工厂供电的方式有哪些？工厂供电的方式有两种：一是通过交流供电，即使用交流电；二是通过直流供电，即使用直流电。

目前，主要采用的是交流供电。

3. 工厂供电的电源有哪些？工厂供电的电源主要有两种：一是通过电网供电，即从电力公司获取电力；二是通过自备电源供电，比如发电机组或太阳能发电等。

4. 工厂的用电设备包括哪些？工厂的用电设备包括主电源、电力线路、电动机、照明设备、空调设备、控制设备等。

5. 工厂供电线路的类型有哪些？工厂供电线路的类型主要有三种：一是高压配电线路，一般用于大型工厂的电力供应；二是中压配电线路，用于中小型工厂的电力供应；三是低压配电线路，用于工厂内部的电力供应。

6. 工厂供电时应注意哪些问题？工厂供电时应注意以下问题：- 供电设备的安全可靠性，确保供电质量；- 工厂用电设备的选择与管理，以确保设备的正常运行；- 电力线路的敷设和维护，确保线路的安全性；- 用电设施的节能使用，提高能源利用效率。

7. 工厂供电存在的主要问题有哪些？工厂供电存在以下主要问题：- 供电不稳定，容易导致设备故障，影响工厂的正常生产；- 供电负荷过大，容易导致电网过载，造成供电中断；- 供电成本高，影响企业的经济效益。

三、总结工厂供电试题主要回答了关于工厂供电的方式、电源、用电设备、电力线路以及应注意的问题等内容。

工厂供电的稳定性和可靠性对工厂的生产与经营至关重要，因此对供电设备的选择与管理、电力线路的敷设和维护等方面要给予足够的重视。

只有保障工厂供电的稳定和安全，才能确保工厂正常运行，提升生产效率和经济效益。

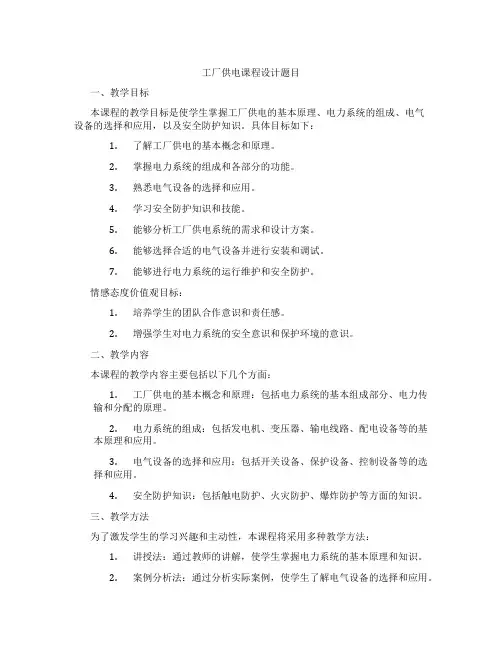

工厂供电课程设计题目一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理、电力系统的组成、电气设备的选择和应用，以及安全防护知识。

具体目标如下：1.了解工厂供电的基本概念和原理。

2.掌握电力系统的组成和各部分的功能。

3.熟悉电气设备的选择和应用。

4.学习安全防护知识和技能。

5.能够分析工厂供电系统的需求和设计方案。

6.能够选择合适的电气设备并进行安装和调试。

7.能够进行电力系统的运行维护和安全防护。

情感态度价值观目标：1.培养学生的团队合作意识和责任感。

2.增强学生对电力系统的安全意识和保护环境的意识。

二、教学内容本课程的教学内容主要包括以下几个方面：1.工厂供电的基本概念和原理：包括电力系统的基本组成部分、电力传输和分配的原理。

2.电力系统的组成：包括发电机、变压器、输电线路、配电设备等的基本原理和应用。

3.电气设备的选择和应用：包括开关设备、保护设备、控制设备等的选择和应用。

4.安全防护知识：包括触电防护、火灾防护、爆炸防护等方面的知识。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法：1.讲授法：通过教师的讲解，使学生掌握电力系统的基本原理和知识。

2.案例分析法：通过分析实际案例，使学生了解电气设备的选择和应用。

3.实验法：通过实验操作，使学生掌握电气设备的安装和调试技能。

4.讨论法：通过小组讨论，培养学生的团队合作意识和解决问题的能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的学习材料。

2.参考书：提供相关的参考书籍，为学生提供更多的学习资源。

3.多媒体资料：制作精美的多媒体课件，辅助教学，提高学生的学习兴趣。

4.实验设备：准备充足的实验设备，为学生提供实践操作的机会。

5.在线资源：利用网络资源，为学生提供更多的学习资料和实践案例。

五、教学评估本课程的教学评估将采用多种方式，以全面、客观地评价学生的学习成果。

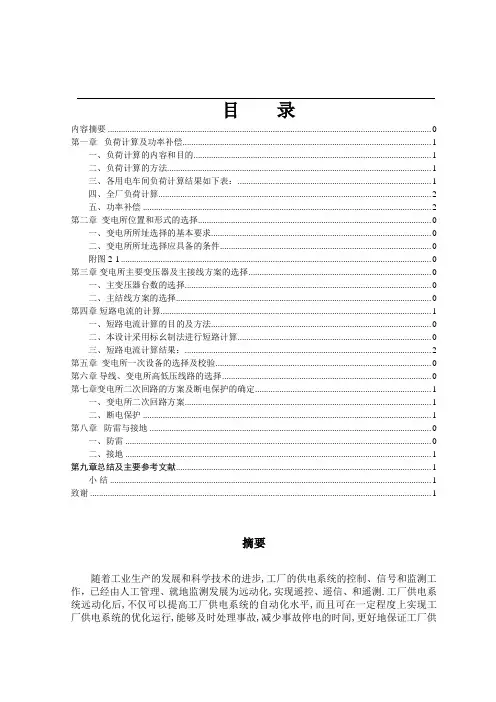

目录内容摘要 0第一章负荷计算及功率补偿 (1)一、负荷计算的内容和目的 (1)二、负荷计算的方法 (1)三、各用电车间负荷计算结果如下表： (1)四、全厂负荷计算 (2)五、功率补偿 (2)第二章变电所位置和形式的选择 0一、变电所所址选择的基本要求 0二、变电所所址选择应具备的条件 0附图2-1 0第三章变电所主要变压器及主接线方案的选择 0一、主变压器台数的选择 0二、主结线方案的选择 0第四章短路电流的计算 (1)一、短路电流计算的目的及方法 0二、本设计采用标幺制法进行短路计算 0三、短路电流计算结果： (2)第五章变电所一次设备的选择及校验 0第六章导线、变电所高低压线路的选择 0第七章变电所二次回路的方案及断电保护的确定 (1)一、变电所二次回路方案 (1)二、断电保护 (1)第八章防雷与接地 0一、防雷 0二、接地 (1)第九章总结及主要参考文献 (1)小结 (1)致谢 (1)摘要随着工业生产的发展和科学技术的进步,工厂的供电系统的控制、信号和监测工作，已经由人工管理、就地监测发展为远动化,实现遥控、遥信、和遥测.工厂供电系统远动化后,不仅可以提高工厂供电系统的自动化水平,而且可在一定程度上实现工厂供电系统的优化运行,能够及时处理事故,减少事故停电的时间,更好地保证工厂供电系统的安全经济运行.工厂供电是工厂企业生产生活的必要保障.经过计算比较,根据工厂实际情况选择科学且经济性高的电器设备,从供电的优质、可靠、经济等性能来综合考虑采用最优化的电气设备和供电方式。

关键词：负荷计算功率短路电流第一章负荷计算及功率补偿全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。

考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。

列出负荷计算表、表达计算成果。

一、负荷计算的内容和目的（1）计算负荷又称需要负荷或最大负荷。

计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。

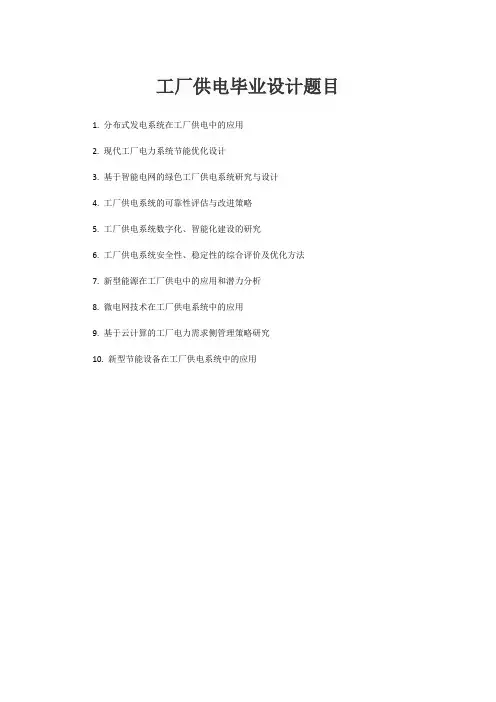

工厂供电毕业设计题目
1. 分布式发电系统在工厂供电中的应用
2. 现代工厂电力系统节能优化设计
3. 基于智能电网的绿色工厂供电系统研究与设计
4. 工厂供电系统的可靠性评估与改进策略
5. 工厂供电系统数字化、智能化建设的研究
6. 工厂供电系统安全性、稳定性的综合评价及优化方法
7. 新型能源在工厂供电中的应用和潜力分析
8. 微电网技术在工厂供电系统中的应用
9. 基于云计算的工厂电力需求侧管理策略研究
10. 新型节能设备在工厂供电系统中的应用。

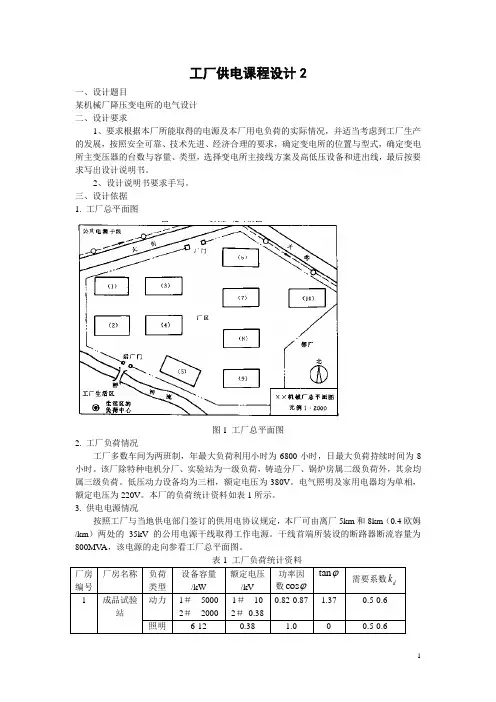

工厂供电课程设计2一、设计题目某机械厂降压变电所的电气设计二、设计要求1、要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，最后按要求写出设计说明书。

2、设计说明书要求手写。

三、设计依据1. 工厂总平面图图1 工厂总平面图2. 工厂负荷情况工厂多数车间为两班制，年最大负荷利用小时为6800小时，日最大负荷持续时间为8小时。

该厂除特种电机分厂、实验站为一级负荷，铸造分厂、锅炉房属二级负荷外，其余均属三级负荷。

低压动力设备均为三相，额定电压为380V。

电气照明及家用电器均为单相，额定电压为220V。

本厂的负荷统计资料如表1所示。

3. 供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由离厂5km和8km（0.4欧姆/km）两处的35kV的公用电源干线取得工作电源。

干线首端所装设的断路器断流容量为800MV A，该电源的走向参看工厂总平面图。

4. 气象条件本厂所在地区，年最热月平均最高气温为35°C，最热月平均气温为18°C，最热月地下0.8m处平均气温为30°C。

5. 地质水文资料本厂所在地区平均海拔500m，地层以砂粘土为主，地下水位为2m。

6. 电费制度本厂与当地部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制缴纳电费。

每月基本电费按主变压器容量为18元/KV A，动力电费为0.9元/kWh，照明电费为0.52元/ kWh。

工厂最大负荷时的功率因数不得低于0.9，此外，电力用户需按新装变压器容量计算，一次性向供电部门缴纳供电贴费6～10kV为800元/KV A。

四设计任务要求在规定时间内完成下列工作量；1.设计说明书需包括以下主要内容： 1）负荷计算和无功功率补偿。

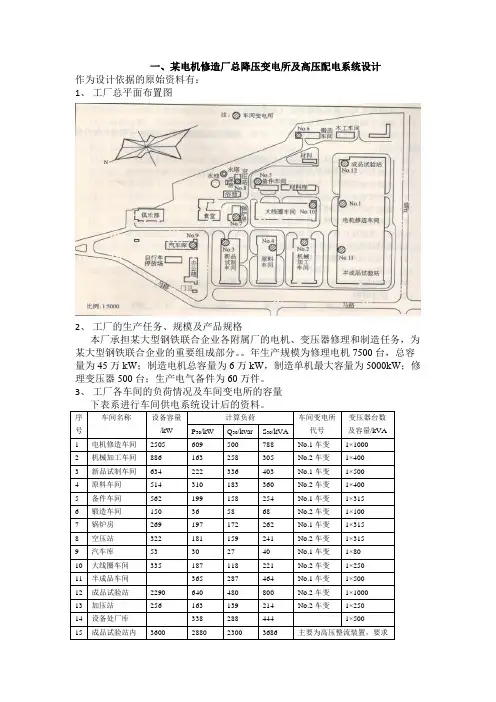

一、某电机修造厂总降压变电所及高压配电系统设计作为设计依据的原始资料有：1、工厂总平面布置图2、工厂的生产任务、规模及产品规格本厂承担某大型钢铁联合企业各附属厂的电机、变压器修理和制造任务，为某大型钢铁联合企业的重要组成部分。

年生产规模为修理电机7500台，总容量为45万kW；制造电机总容量为6万kW，制造单机最大容量为5000kW；修理变压器500台；生产电气备件为60万件。

3、工厂各车间的负荷情况及车间变电所的容量（1）当地供电部门可提供的两个供电电源，供设计部门选择：1）从距工厂南侧约4.5km 的某220/35kV 区域变电站提供电源； 2）从距工厂南侧约4km 某35/10kV 变电所，提供10kV 备用电源。

（2）电力系统的短路数据：系统最大运行方式时，(3)max 600k S MVA ⋅=；系统最小运行方式时，(3)min 280k S MVA ⋅=。

供电系统图如下图所示。

( 3 )供电部门对工厂提出的技术要求：①区域变电站35kV 馈电线的过电流保护整定时间top =1.8s,要求工厂总压降变电所的过电流保护整定时间不大于1.3s 。

②在工厂35kV 电源侧进行电能计量。

③工厂最大负荷时功率因数不得低于0.9.（4）供电帖费为 元/kV A 。

每月电费按两部电费制：基本电费 元/kV A ，动力电费为 元/kW•h,照明电费为 元/kw•h 。

5.工厂负荷性质本厂大部分车间为一班制，少数车间为两班制或三班制，工厂的年最大负荷功率利用小时数为2300h 。

锅炉房供应生产用高压蒸汽，其停电将使锅炉发生危险。

又由于工厂距离市区较远，消防用水需厂方自备。

因此锅炉房供电要求具有较高的可靠性。

6.工厂自然条件 （1）气象资料年最高气温38℃，年平均气温23℃，年最低气温-8℃，年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月底下0.8m 处平均温度25℃，常年主导风向为东北风，覆冰厚度为5mm ，年雷暴日数为20天。

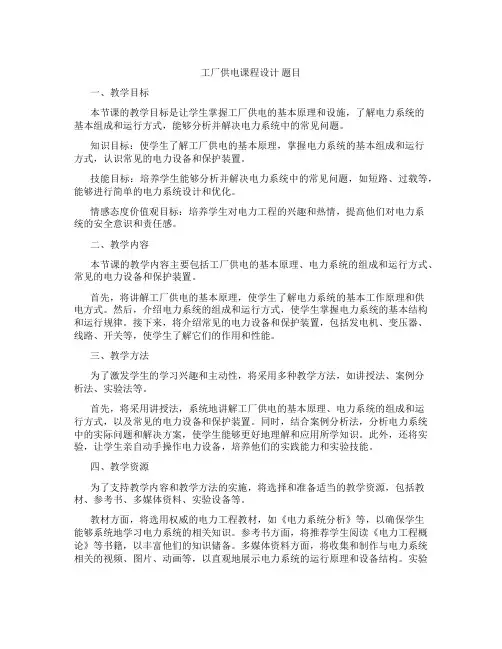

工厂供电课程设计题目一、教学目标本节课的教学目标是让学生掌握工厂供电的基本原理和设施，了解电力系统的基本组成和运行方式，能够分析并解决电力系统中的常见问题。

知识目标：使学生了解工厂供电的基本原理，掌握电力系统的基本组成和运行方式，认识常见的电力设备和保护装置。

技能目标：培养学生能够分析并解决电力系统中的常见问题，如短路、过载等，能够进行简单的电力系统设计和优化。

情感态度价值观目标：培养学生对电力工程的兴趣和热情，提高他们对电力系统的安全意识和责任感。

二、教学内容本节课的教学内容主要包括工厂供电的基本原理、电力系统的组成和运行方式、常见的电力设备和保护装置。

首先，将讲解工厂供电的基本原理，使学生了解电力系统的基本工作原理和供电方式。

然后，介绍电力系统的组成和运行方式，使学生掌握电力系统的基本结构和运行规律。

接下来，将介绍常见的电力设备和保护装置，包括发电机、变压器、线路、开关等，使学生了解它们的作用和性能。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法，如讲授法、案例分析法、实验法等。

首先，将采用讲授法，系统地讲解工厂供电的基本原理、电力系统的组成和运行方式，以及常见的电力设备和保护装置。

同时，结合案例分析法，分析电力系统中的实际问题和解决方案，使学生能够更好地理解和应用所学知识。

此外，还将实验，让学生亲自动手操作电力设备，培养他们的实践能力和实验技能。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。

教材方面，将选用权威的电力工程教材，如《电力系统分析》等，以确保学生能够系统地学习电力系统的相关知识。

参考书方面，将推荐学生阅读《电力工程概论》等书籍，以丰富他们的知识储备。

多媒体资料方面，将收集和制作与电力系统相关的视频、图片、动画等，以直观地展示电力系统的运行原理和设备结构。

实验设备方面，将准备电力系统的模拟实验设备，让学生能够亲自动手操作，提高他们的实践能力。

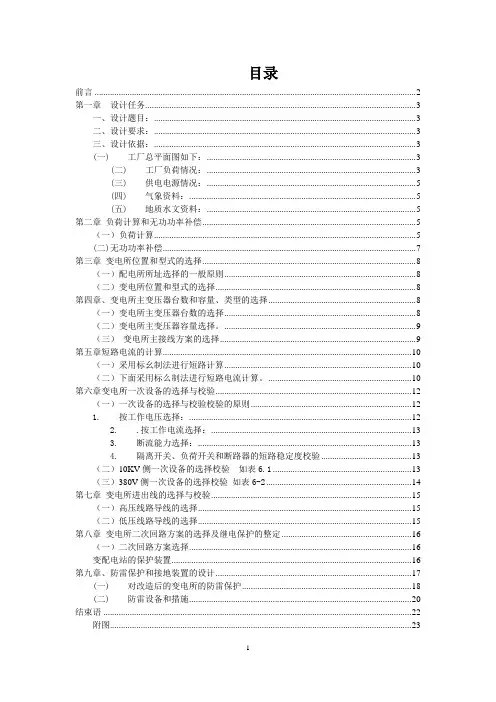

目录前言 (2)第一章设计任务 (3)一、设计题目： (3)二、设计要求： (3)三、设计依据： (3)(一)工厂总平面图如下： (3)(二)工厂负荷情况： (3)(三)供电电源情况： (5)(四)气象资料： (5)(五)地质水文资料： (5)第二章负荷计算和无功功率补偿 (5)（一）负荷计算 (5)(二)无功功率补偿 (7)第三章变电所位置和型式的选择 (8)（一）配电所所址选择的一般原则 (8)（二）变电所位置和型式的选择 (8)第四章、变电所主变压器台数和容量、类型的选择 (8)（一）变电所主变压器台数的选择 (8)（二）变电所主变压器容量选择。

(9)（三）变电所主接线方案的选择 (9)第五章短路电流的计算 (10)（一）采用标幺制法进行短路计算 (10)（二）下面采用标么制法进行短路电流计算。

(10)第六章变电所一次设备的选择与校验 (12)（一）一次设备的选择与校验校验的原则 (12)1.按工作电压选择： (12)2..按工作电流选择： (13)3.断流能力选择： (13)4.隔离开关、负荷开关和断路器的短路稳定度校验 (13)（二）10KV侧一次设备的选择校验如表6.1 (13)（三）380V侧一次设备的选择校验如表6-2 (14)第七章变电所进出线的选择与校验 (15)（一）高压线路导线的选择 (15)（二）低压线路导线的选择 (15)第八章变电所二次回路方案的选择及继电保护的整定 (16)（一）二次回路方案选择 (16)变配电站的保护装置 (16)第九章、防雷保护和接地装置的设计 (17)(一)对改造后的变电所的防雷保护 (18)(二)防雷设备和措施 (20)结束语 (22)附图 (23)前言众所周知，电能是现代工业生产的主要能源和动力。

电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。

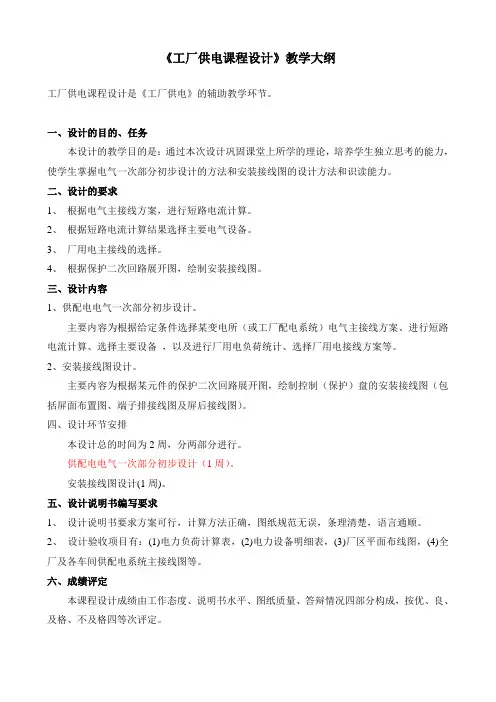

《工厂供电课程设计》教学大纲工厂供电课程设计是《工厂供电》的辅助教学环节。

一、设计的目的、任务本设计的教学目的是：通过本次设计巩固课堂上所学的理论，培养学生独立思考的能力，使学生掌握电气一次部分初步设计的方法和安装接线图的设计方法和识读能力。

二、设计的要求1、根据电气主接线方案，进行短路电流计算。

2、根据短路电流计算结果选择主要电气设备。

3、厂用电主接线的选择。

4、根据保护二次回路展开图，绘制安装接线图。

三、设计内容1、供配电电气一次部分初步设计。

主要内容为根据给定条件选择某变电所（或工厂配电系统）电气主接线方案、进行短路电流计算、选择主要设备，以及进行厂用电负荷统计、选择厂用电接线方案等。

2、安装接线图设计。

主要内容为根据某元件的保护二次回路展开图，绘制控制（保护）盘的安装接线图（包括屏面布置图、端子排接线图及屏后接线图）。

四、设计环节安排本设计总的时间为2周，分两部分进行。

供配电电气一次部分初步设计（1周）。

安装接线图设计(1周)。

五、设计说明书编写要求1、设计说明书要求方案可行，计算方法正确，图纸规范无误，条理清楚，语言通顺。

2、设计验收项目有：(1)电力负荷计算表，(2)电力设备明细表，(3)厂区平面布线图，(4)全厂及各车间供配电系统主接线图等。

六、成绩评定本课程设计成绩由工作态度、说明书水平、图纸质量、答辩情况四部分构成，按优、良、及格、不及格四等次评定。

工厂供电课程设计要求及题目说明：共5个题目参加课程设计人员：共160人电传1201（41人）、电传1202（40人）、电传1203（41人）、电传1203（38人）分组情况：共分5组，32人一组，每组一个题目。

第一组：32人，设计题目1，电传1201，班内序号1-32。

第二组：32人，设计题目2电传1201，班内序号33-41，9人；电传1202，班内序号1-23，23人。

第三组：32人，设计题目3电传1202，班内序号24-40，17人；电传1203，班内序号1-15，15人；第四组：32人，设计题目4电传1203，班内序号16-41，26人；电传1204，班内序号1-6，6人。

工厂供电课程设计题目|主题1加工厂供配电系统设计1。

负荷情况一个工厂的变电站承担三个车间、一个办公楼和一个食堂的供电任务，负荷为380/2XXXX年，最大有功负荷利用小时数为4000小时，该工厂属于三级负荷。

4。

工厂自然条件(1)气象资料:工厂所在区域年最高温度为38℃，年平均温度为23℃，年最低温度为-8℃，年最高月平均温度为，年最高月平均温度为33℃，年最高月平均温度为26℃，地下0.8米处年最高月平均温度为25℃当地盛行风向为东北风，XXXX年雷暴日最大负荷利用小时数为4600小时工厂负荷统计数据见表1设计需要考虑工厂5年的发展规划负荷(工厂负荷年增长率为2%)表1:化纤厂负荷表tg？序号车间及设备的安装容量(kW)要求系数Kd纺纱机滚筒绞干机、纺车室干燥机、脱水机、通风机、洗衣机、变频器、输送机、2 3 4 5 6原液车间、照明酸站、照明锅炉房、照明解毒车间、照明其他车间。

XXXX工厂的工作时间为4500小时，最大负载利用时间为Tmax=4000小时年用电量约为XXXX。

年最高气温38℃，年平均气温23℃，年最低气温-8℃，最热月份年最高气温33℃，最热月份年平均气温36℃，最热月份地下0.8m平均气温35℃当地盛行风向为东北风，年雷暴日为20天厂区平均海拔500米，地层主要为砂质粘土，地下水位2米2。

设计内容1。

总降压变电所设计(1)负荷计算(2)主接线设计:根据设计任务书，分析原始数据和数据，列出几种技术上可行的方案，根据改造方案选择主变压器装置和高压开关等设备，并做简要分析比较。

留下2 ~ 3个较好的方案，对较好的方案进行详细的计算、分析和比较(在经济计算分析、设备价格和综合投资指标方面)，确定最佳方案。

(3)短路电流计算:根据电气设备的选择和继电保护的需要，确定短路计算点，计算三相短路电流。

计算结果列于汇总表(4)主要电气设备的选择:主要电气设备的选择和验证，包括断路器、隔离开关、变压器、导体截面和型号、绝缘体和其他设备所选设备类型、数量和合并设备列表(5)主设备继电保护设计:包括主变压器、线路及其他元件的保护方式选择和整定计算(6)配电设备设计:包括配电设备布局和设备布局的选择5标题6机修厂供配电系统设计1。

工厂供电毕业设计题目（最终定稿）第一篇：工厂供电毕业设计题目1、10KV高压配电所主接线设计（题目编号：1101）主要内容包括：典型工厂10KV高压配电所的主接线设计（包括主接线方案的确定、负荷计算、设备导体的选择、短路计算、设备导体的校验）；10KV高压配电所的电力进出线路的设计（包括电力进出线路接线方案的确定、电力进出线路的选择和校验）等。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV高压配电所主接线设计的内容、思路、方法和步骤，获得综合运用所学知识、已有能力解决配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。

2、10KV高压配电所二次回路设计(题目编号：1102)主要内容包括：典型工厂10KV高压配电所的二次回路的配置及总体方案的确定；负荷计算、短路计算；测量回路方案的确定、设备导体的选择；控制回路方案的确定、设备导体的选择；保护回路方案的确定、设备导体的选择、各套保护的整定计算；信号回路方案的确定、设备导体的选择等。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV高压配电所二次回路设计的内容、思路、方法和步骤，获得综合运用所学知识解决供配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。

3、10KV车间变电所及车间低压配电系统设计(题目编号：1103)主要内容包括：典型工厂10KV车间变电所所址和型式的选择；主接线方案的确定；负荷计算和无功补偿计算；主变型式、台数、容量的选择；短路计算；主接线设计（设备导体的选择校验）；进出线的设计；二次回路方案的确定、设备导体的选择和保护整定计算；车间配电电压、级数和接线方案的选择；车间配电设备、导体的选择；车间配电线路敷设方案的确定；车间配电保护方案的选择。

要求学生写出设计说明书、列出设计表格、画出设计图纸。

通过本设计，使学生初步掌握工厂10KV车间变电所及车间低压配电系统设计的内容、思路、方法和步骤，获得综合运用所学知识、已有能力解决供配电系统工程实际问题的技术和能力，实践工程设计的实际锻炼。

第一章工厂供电课程设计题目1.1 设计题目：工厂供电课程设计题目51.2 设计要求：要根据本厂所能取得的电源及用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定主变压器的台数和分变压器的台数，容量及类型。

选择变电所主要接线方案及高低压设备进、出线。

确定二次回路方案，选择整定继电器保护装置，确定防雷和接地保护装置。

最后按要求写出设计说明书，绘制设计图样。

1.3 设计依据：1）工厂总平面图：图1.1 工厂总平面图2）工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为2500h，日最大负荷持续时间为5h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

本厂的负荷统计资料如表1-1所示。

3）供电电源情况：按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。

干线首端所装设的高压断路器断流容量为500MVA。

此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s。

为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。

已知与本厂高压侧有电气联系的架空线路总长度为45km，电缆线路总长度为15km。

4）气象资料：本厂所在地区的年最高气温为40℃，年平均气温为28℃，年最低气温为-0℃，年最热月平均最高气温为37℃，年最热月平均气温为29℃，年最热月地下0.8米处平均气温为26℃。

当地主导风向为东北风，年雷暴日数为60。

5）地质水文资料：本厂所在地区平均海拔500m，地层以红土为主，地下水位为2m。

6）电费制度：本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。

每月基本电费按主变压器容量为20元/kVA，动力电费为0.85元/Kw.h，照明电费为0.6元/Kw.h。

辽宁工业大学供配电技术课程设计（论文）题目：35/10kV变电站设计院（系）：电气工程学院专业班级：学号：学生姓名：指导教师：教师职称：起止时间：课程设计（论文）任务及评语院（系）：电气工程及自动化学院教研室：电气摘要电能是工业生产的主要动力能源，工厂供电设计的任务是从电力系统取得电源，经过合理的传输、变换、分配到工厂车力系间中每一个用电设备上。

工厂工业负荷是电力系统的主要用户，工厂供电系统也是电统的一个组成部分，保证安全供电和经济运行，不仅关系到企业的利益，也关系到电力系统的的安全和经济运行以及合理利用能源。

工厂供电设计方案必须符合国家标准中的有关规定，同时必须满足安全、可靠、优质、经济的要求。

本课程设计为35kV降压变电所的设计，其负荷均为三级负荷，根据设计任务书的要求，本设计的主要内容包括：负荷计算及无功补偿，变压器的选择，主接线的选择，短路电流的计算，主要电气设备的选择和校验等。

关键词：工厂供电；变电站；设计目录第1章绪论 (1)1.1变电站概况 (1)1.2本文研究内容 (1)第2章负荷计算及无功补偿 (2)2.1负荷计算 (2)2.2无功补偿 (4)第3章变压器的选择 (6)3.1主变压器台数的选择 (6)3.2主变压器容量的选择 (6)3.3主变压器形式的选择 (7)第4章主接线的设计 (8)4.1设计主接线的意义 (8)4.2设计主接线的要求 (8)4.3主接线的设计及论证 (9)第5章短路计算 (12)5.1短路的原因 (12)5.2短路的后果 (12)5.3短路计算的目的 (13)5.4对本设计进行短路计算 (13)第6章电气设备的选择 (16)6.1 断路器的选择 (16)6.2 隔离开关的选择 (18)6.3 母线的选择 (20)第7章总结 (21)参考文献 (22)第1章绪论1.1 变电站概况随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

设计题目10 某机械厂供配电系统设计（一）设计依据 1. 工厂负荷情况
本厂的负荷统计资料见下表。

工厂负荷统计资料表（380V）
注：该厂属三级负荷。

2. 供电电源情况
按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条35kV的公用电源干线取得工作电源。

该干线为LGJ-120，导线为等边三角形排列，线间几何均距为2m；干线首端距离本厂约11km。

干线首端所装设的高压断路器断流容量为500MVA。

此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为2.0s，
3. 设计要求
（1）将进线电源电压35kV降为10kV配电电压；
（2）10kV侧计量；
（3）10kV侧cosφ要求达到0.92。

4. 气象资料
本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处平均温度为25℃。

5. 系统结构示意图
总降压变电所
（二）设计内容
1. 负荷计算及无功功率补偿计算；
2. 变电所主变压器台数、容量及类型选择；
3. 变配电所主接线设计；
4. 短路电流计算；
5. 变配电所一次设备选择；
6. 编写设计说明书。
