1.2 安全警示标识 安全警示：
1.2 安全警示标识
此标志为危险、警告、小心的意思，如果 不重视频此项指示，可以会产生不可逆 转的或危及生命的伤害，将严重影响健 康或造成巨大的财产损失。
1.2 安全警示标识
带电危险！ 此标志警告电压可引起危险，在此区域只
允许由授权人员在采取合适的保护措施 下才能工作。
(4)拉开触电者:注意救护时只用一只手拉，切勿触及触电者的身驱或金属物体。 (5)使触电者与大地隔离:触电者紧握电源线，救护者身边又无合适的工具，则可以用干燥的木 板塞至触电者身体下方，使其与大地隔离，然后再设法将电源线断开。
1.5 漏电电流保护器
1．漏电电流保护器的选择 漏电电流保护器的类型很多，按工作原理不同可分为电压动作型和电流动 作型(零序电流型、漏电电流型、交流脉冲型等)。目前，普遍使用的是电 流动作型，它被称为漏电电流动作保护器。其主要形式有漏电开关、漏电 继电器及漏电保护插座等。漏电电流保护器的主要参数是动作电流和动作 时间。
1.4 触电急救技术
2．触电者脱离低压电源的方法
(1)切断电源
电源开关(插座)就在触电者附近，应尽快拉下开关或拔掉插头。
(2)割断电源线
若电源线为明线，且电源开关或插座离触电者较远时，则可用带绝缘柄的电工钳剪断电线或用带有干燥木柄的斧头、锄头等利器砍断电线。
(3)挑、拉开电源线
如导线断落在触电者身上，且电源开关又远离触电地点，救护人员可用干燥的木棒，竹竿等将掉下的电源线挑开。
1.5 漏电电流保护器
2．漏电保护器的安装要求 (1)组合式漏电保护器外部连接的控制回路，应使用铜导线，其截面积不 得小于1．5mm2。 (2)当漏电保护器标有电源侧和负载侧时，应按规定安装、不得接反。 (3)漏电保护器安装完毕后要用试验按钮操作三次，不得产生误动作；还 要带负荷分合开关3次，均不得产生误动作。

可编辑课件
可编辑课件
▪ （1）兆欧表的选用 ▪ a、额定电压等级的选择。一般情况下，额
定电压在500V 以下的设备，应选用500V 或1000V 的兆欧表；额定电压在500V 以 上的设备，选用1000V 一2500V 的兆欧表。 ▪ b、电阻量程范围的选择。兆欧表的表盘刻 度线上有两个小黑点，两个小黑点之间的 区域为准确测量区域。所以在选兆欧表时 应使被测设备的绝缘电阻值在准确测量区 域内。
可编辑课件
可编辑课件
▪ 用钢丝钳剪切带电导线时，即不能用 刀口同时切断相线和零线，也不能同时切 断两根相线，而且，两根导线的断点应保 持一定距离，以免发生短路事故。
▪ 用钢丝钳剪切带电导线时，即不能用 刀口同时切断相线和零线，也不能同时切 断两根相线，而且，两根导线的断点应保 持一定距离，以免发生短路事故。
2011脚扣和安全带1脚扣脚扣又称铁脚是一种攀登电杆的工具一种是扣环上制有铁齿供攀登木电杆用一种是扣环上有橡胶套供攀爬混泥土电是一种在高空作业时固定电工为防止収生高空坠落的安全用具由腰带保险绳和腰绳组成
维修电工
主讲：陈柱峰
可编辑课件
项目二 常用电工工具与仪表
▪ 一、常用电工工具
▪
电工工具是电气操作的基本工具，电气操作人员必须
▪ 还有整流系（L）、热电系（Q）、电子系 （Z）等。
可编辑课件
可编辑课件
▪ 2）按使用条件可分为：A、A1、B、B1、 C共五组。 A、A1、B、B1用在室内，C用 在室外或船舰、飞机、车辆上 。
▪ 3）安照准确度等级可分为：0.1、0.2、0.5、 1.0、1.5、2.5、5.0等七个等级表示基本误 差，数字越小表示准确度越高 。通常0.1级 和0.2级仪表为标准表；0.5 级至1.0 级仪表 用于实验室；1.5 级至5.0 级则用于电气工 程测量。

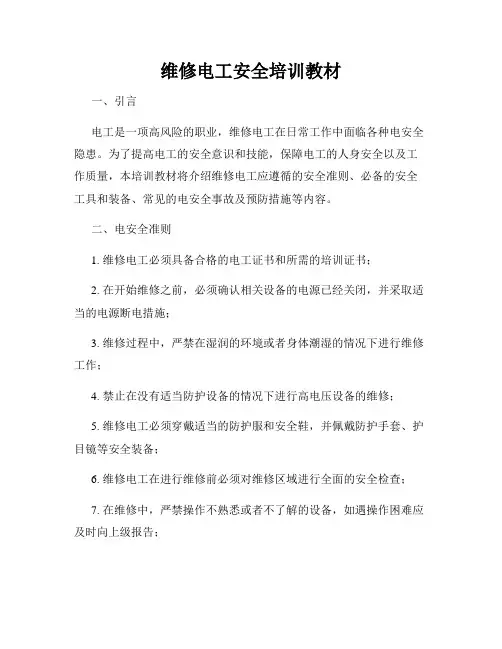

维修电工安全培训教材一、引言电工是一项高风险的职业，维修电工在日常工作中面临各种电安全隐患。

为了提高电工的安全意识和技能，保障电工的人身安全以及工作质量，本培训教材将介绍维修电工应遵循的安全准则、必备的安全工具和装备、常见的电安全事故及预防措施等内容。

二、电安全准则1. 维修电工必须具备合格的电工证书和所需的培训证书；2. 在开始维修之前，必须确认相关设备的电源已经关闭，并采取适当的电源断电措施；3. 维修过程中，严禁在湿润的环境或者身体潮湿的情况下进行维修工作；4. 禁止在没有适当防护设备的情况下进行高电压设备的维修；5. 维修电工必须穿戴适当的防护服和安全鞋，并佩戴防护手套、护目镜等安全装备；6. 维修电工在进行维修前必须对维修区域进行全面的安全检查；7. 在维修中，严禁操作不熟悉或者不了解的设备，如遇操作困难应及时向上级报告；8. 维修电工在工作中必须始终保持专注，严禁分心或受其他因素干扰。

三、安全工具和装备1. 安全手套：维修电工应佩戴符合标准的绝缘手套，以保护电工免受电击；2. 安全鞋：维修电工应穿戴合格的防护靴，以防止电工脚部受到伤害；3. 安全帽：维修电工应佩戴符合要求的安全帽，以避免头部受到电击或其他伤害；4. 绝缘工具：维修电工需使用带有绝缘外层的工具，确保工具本身不成为电击源；5. 电击报警器：维修电工应佩戴电击报警器，一旦接触到危险电压会发出警报，保护电工的人身安全。

四、常见电安全事故及预防措施1. 电击事故预防措施：确保配备合格的绝缘手套和工具，正确佩戴防护装备，避免操作湿润的电器设备。

2. 短路事故预防措施：在工作之前断电并使用合格的绝缘工具，避免电线接触到导体上；3. 火灾事故预防措施：定期检查电气设备，防止线路过载和短路，正确使用电气设备，并配备灭火器等灭火工具；4. 电器烧毁事故预防措施：按照设备额定功率使用电器，并定期清洁和维护设备。

五、维修电工的急救措施1. 电击伤- 如果遇到电击事故，应迅速切断电源；- 使用绝缘材料或工具将伤者与电源断绝；- 立即进行心肺复苏术，如果有需要，寻求专业医疗救助。

2 1
Target
Date 0
1
2
3
4
5
6
7
8
9
Maintenance
Quality
第29页，共37页。
工厂 QRQC强制原则 (gōngchǎng)
• 工厂QRQC 执行跟踪 • 日常QRQC管理由工厂经理 • 行动及任务分配
• 所有客户抱怨
采用 QRQC 看板/ 8D方法
第30页，共37页。
日常QRQC迅速响应 Assesment on Customer support
P
D
C A
Logical Thinking is essential
D1
D2
D3 D4
D5
D6
D7
D8
问题描述?
在其他地方有无类似问题? 怎么遏制或围堵?
Team: Steps D1 to D3
D4 to D5
D6 to D8
Meeting dates
QRQC Follow up Opened:
第8页，共37页。
QRQC ….. 快速 ? (kuàisù)
为何需要快速？
1. 能够识别和及时生效的措施才是快速反应
2. 能够根据QRQC六要点及时分析问题和关闭问题才 是快速
第9页，共37页。
基本 工具…. (jīběn)
最重要的质量工具 是什么？
我们关注…. 比较/ 测量/ 评审/ 分析/ 缺陷履历…
D1 - Problem Description
IS
Defective parts? Problem?
Where / by whom detected and how?

b.起重机电源接通的自锁原理
在按下起动按钮SB接触器吸合接通总电源同时，接触器KM的 常开联锁触头KM1和KM2将随之闭合，遂将包括各机构限位器常 闭触头在内的②号电路与①号电路并接于控制回路中，故当起动按 钮SB脱开使①号电路分断后，因有②号电路取代①号电路并与③ 号电路串联而使接触器KM线圈持续通电吸合，故其主、副触头保 持闭合状态，使起重机总电源保持接通状态，从而实现起重机供电 联锁作用。这时，扳动起重机各机构控制器手柄置于工作位置，则 起重机即可产生相应动作。由于各机构限位触头接在②号电路中， 故可起到相应的限位保护作用。
c.零压保护 起重机总电源为保护柜中主接触器的通断所 控制，当电源供电电压较低时（低于额定电压的85%）， 因电磁拉力小，主接触器KM的静铁芯不能吸合动铁芯， 其主、副触头就不能闭合，即不能合闸（或工作时掉闸）， 从而可实现欠电压保护。 d.零位保护 ①号电路中各控制器零位触头SCHO、 SCSO、SCLO任一个不闭合（即其控制器手柄置于工作 位置时），按下起动按钮SB，控制回路因此在此处分断 而不能形成闭合回路，无法使接触器通电吸合，故起重机 不能起动。这就避免了在控制器手柄置于工作位置时接通 电源而发生危险动作所造成的危害。故对起重机起到零位 保护作用。
1 . 通用桥式起重机的电气设备
通用桥式起重机的电气设备主要有各机构用的电动机、 制动电磁铁、控制电器和保护电气。
电动机：桥式起重机各机构应采用起重专用电动机， 它要求具有较高的机械强度和较大的过载能力。应用最广 泛的是绕线式异步电动机，这种电动机采用转子外接电阻 逐级起动运转，既能限制起动电流确保起动平稳，又可提 供足够的起动力矩，并能适应频繁起动、反转、制动、停 止等工作的需要。要求较高容量大的场合可采用直流电动 机，小起重量起重机，运行机构中有时采用鼠笼式电动机。

在电气设备（或线路）上作业的组织措施
一、工作票制度 工作票的种类及使用范围 工作票的填写与签发 工作票的使用（执行）
二、工作许可制度 三、工作监护制度 四、工作间断，转移和终结制度
工作票制度目的：
是让检修人员，运行人员都能明确自己的工作责任、工作范围、工作时间、工作地 点。在工作情况发生变化时如何进行联系，在工作中必须采取哪些安全措施，并经有关人 员认定合理后全面落实。
费。
第四十四条第一款 生产经营单位与从业人
员订立的劳动合同，应当载明有关保障从业人员劳动
安全、防止职业危害的事项，以及依法为从业人员办
理工伤社会保险的事项。 释义：在安全生产事故发
生后，对受伤的从业人员的救治以及生活保障将会产
生一笔不菲的费用。这笔费用如果全由发生事故的单
位承担，不利于其恢复生产，而有的单位根本就不想
• 解 单 拒 员 指 订 工 安 和 形挥图位绝对立作全控式、：安违本的中生告。强职 全 章 单 劳 存 产 。令工 生 指 位 动 在 法 检冒有 产 挥 安 合 的 律 举险权 工 和 全 同 问 、 可作拒 作 强 生 。 题 法 署业绝中令产提规名释而违存冒工出的，义降章在险作批行也：低指的作提评为可从其挥问业出，，匿业工题。批也向名人第资提评有主；员四生、出、权管可有产十福批检对部用权经六利评举本门书对营条等、、单和面本单从待检 控 位 司 形单位业遇举 告 及 法 式位不人或、 或 有 机 ，在得员者控 者 关 关 也安因有解告 拒 人 进 可全从权除； 绝 员 行 用生业对与有 违 违 检 口产人本其权 章 反 举 头
• 解图：特种作业人员须持有资格证 第二十三条 生产经营 单位的特种作业人员必须按照国家有关规定经专门的安全 作业培训，取得特种作业操作资格证书，方可上岗作业。 特种作业人员的范围由国务院负责安全生产监督管理的部 门会同国务院有关部门确定。 第八十二条 生产经营单位 有下列行为之一的，责令限期改正；逾期未改正的，责令 停产停业整顿，可以并处二万元以下的罚款：……(四)特 种作业人员未按规定，不经专门的安全作业培训并取得特 种作业操作资格证书，上岗作业的。

超过心脏搏动周期
心脏停止跳动,昏迷,甚至死亡,电灼伤
电流频率(Hz)
对人体的伤害
50～100 125 200
有45%的死亡率 有25%的死亡率 基本上消除了触电危险
不同频率的电流对人体的伤害
电流通过人体的路径
通过心脏电流占人体总电流百分数(%)
（3）使用漏电保护器。漏电保护器是一种防止漏电的保 护装置，当设备因漏电外壳上出现对地电压或产生漏电电流时，它能够自动切断电源。 漏电保护器通常分为电压型和电流型两种。电压型反映了漏电对地电压的大小，由于性能较差已趋淘汰，电流型则反映了漏电对地电流的大小，其中分有零序电流型和泄露电流型。电流型漏电保护器常用有单相双极式、三相三极式和三相四极式三类。单相双极电流型漏电保护器广泛用于居民住宅及其他单相电路，三相三极式漏电保护器应用于三相动力电路，三相四极式漏电保护器应用于动力、照明混用的三相电路。 漏电保护器既能用于设备保护，也能用于线路保护，具有灵敏度高、动作快捷等特点。对于那些不便于敷设地线的地方，以及土壤电阻系数太大，接地电阻难以满足要求的场合，应进行广泛推广使用。
图1.6 三相五线制 图1.7 单相三线制
图1.4 保护接地
（2）保护接零。在中性点直接接地的三相四线电力系统中，将电气设备的金属外壳、框架等与系统的零线（中线）相接，称为保护接零，如图1.5所示。
图1.5 保护接零
保护接零后，如果某一相线因绝缘损坏与机壳相碰，使机壳带电，则电流通过零线构成回路，由于零线电阻很小，致使短路电流很大，立刻会将熔断器烧断或使其他保护装置动作，迅速切断电源，从而消除了触电危险。 采用保护接零时，接零导线要有足够的机械强度，连接必须牢固，以防断线或脱线。并且在零线上禁止安装熔断器和单独的断流开关。为了保证碰壳引起的短路电流能够使保护装置可靠动作，零线的电阻不能太大，同时还要防止零线和相线接错。 采用保护接零时，除变压器的中性点直接接地外，还必须在零线上的一处或多处再行接地，即重复接地。重复接地的作用在于降低漏电设备外壳的对地电压，消除零线断路时的触电危险。

THANK YOU
消防安全知识
防火知识
了解常见的火灾隐患和预防措施，如电线短 路、电器过载等。
安全通道
熟悉安全通道的位置和标识，以便在火灾时 器材，包括灭火器、灭火 栓等，并定期检查其是否完好。
报警求助
一旦发现火灾，应立即报警求助，并组织人 员疏散。
06
实际操作训练
电动机控制电路安装与调试
检修流程
详细讲解变压器检修的步骤和方法，如外观检查、吊芯检查等。
维护建议
给出对变压器的日常维护建议，延长其使用寿命。
断路器调整与试运行
1 2
断路器基本知识
介绍断路器的种类、结构、工作原理及常见故障 。
调整方法
讲解断路器的调整方法，如分合闸调整、触点调 整等。
3
试运行
介绍断路器的试运行方法，确保断路器能够正常 工作。
电气设备和电路
掌握各种电气设备和电路的原 理、结构、性能和使用方法， 以及相关的维护和维修方法
常见电气故障处理
掌握排查电气故障的方法，熟 悉常见故障的排除技巧和注意 事项
安全知识和操作规范
提高安全意识，掌握电工操作 的安全规范和操作流程，熟悉 相关安全设备和工具的使用方
法
培训安排
理论学习
通过课堂讲解、案例分析、实物演示等方式，使学员掌握 电工基础知识和技能，了解电气设备和电路的原理、结构 和使用方法，以及常见电气故障的处理方法
电动机基本知识
详细介绍电动机的构造、工作原理、常见故障及 排除方法。
控制电路分析
对电动机的各种控制电路进行分析，包括正反转 、星三角、制动等。
安装与调试
讲解如何根据电路图进行电动机控制电路的安装 与调试，确保电路正常运行。

24
TRANSITION PAGE
过渡页
第五章 二厂院内各车间低压配电系统
25
第五章
二厂院内各车间低压配电系统
26
TRANSITION PAGE
过渡页
第六章 拖动系统基本控制电路
27
第六章
拖动系统基本控制电路
28
TRANSITION PAGE
过渡页
第七章 交流接触器正反停
控制按图接线
第七章
正确使用万用表应注意以下各点：
10
第二章
电工仪表的使用
第一节 万用表（测量通、断，电压、电流等）正确使用万用表应注意以下各点：
第二章
电工仪表的使用
第一节 万用表（测量通、断，电压、电流等）
正确使用万用表应注意以下各点：
11
第二章
电工仪表的使用
第二节 摇表（用于测量绝缘电阻）
11
第二章
电工仪表的使用
使用试电笔注意事项：
5
第一章
电工工具的使用
第一节 电笔
5
第一章
电工工具的使用
第二节 钳子
5
7
第一章
电工工具的使用
第三节 活扳子
Hale Waihona Puke 8TRANSITION PAGE
过渡页
第二章 电工仪表的使用
万用表（测量通、断，电压、电流等）摇表（用于测量绝缘电阻）钳形电流表
9
第二章
电工仪表的使用
第一节 万用表（测量通、断，电压、电流等）
交流接触器正反停控制按图接线
29
第七章
