含电流表电压表的电路连接专题1

《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。

专题1：串、并联电路电流、电压综合规律应用题型总结和方法指导：题型一：填表类题型题型二：串并联电压电流规律综合应用题型：填表类型题：电压表和电流表题型二：2串并联电路电流电压规律应用 （1）串、并联电路电流、电压规律和公式（2）解题思路方法指导①电路结构分析：电流路径判断串、并联电表测量对象和量程选择注意：分析用电器连接方式时，电流表处相当于一根导线，电压表处相当于断路电流在流经途中，如果电流有多条路径选择，电流会优选没有用电器的路径（即短路） ②正确应用：串联分压电流相等，并联分流电压相等进行简单计算针对训练一.填表类型题电压表和电流表判断1.为使电路正常工作，请在图中恰当位置填入电流表或电压表2.如图，在“○”处接入电流表或电压表，使L 1与L 2串联，电流表测量电路中的电流，电压表测量L 1两端的电压．以下做法正确的是( )A ．a 为电流表，b 为电流表B ．a 为电压表，b 为电流表C ．a 为电流表，b 为电压表D ．a 为电压表，b 为电压表规律 串联并联电流 21I I I == 21I I I +=电压 21U U U +=21U U U ==简记分压，电流相等 分流，电压相等方法指导：电流表串联，电压表并联即：按电流流向法分析，为使用电器工作（串联或者并联），凡是电流流过的电表为电流表，否则就是电压表（电流表在电路中相当于一根导线，电压表在电路中相当于断第1题图第2题图3.如图所示的电路中，甲、乙为电流表或电压表，闭合开关后， 要使R 1与R 2组成并联电路。

下列说法正确的是（ ） A ．只闭合S 1，甲为电流表，乙为电压表 B ．只闭合S 1，甲为电流表，乙为电流表 C ．闭合S 1、S 2，甲为电压表，乙为电流表 D ．闭合S 1、S 2，甲为电压表，乙为电压表4．在如图电路中，填入适当电流表或电压表的符号，使闭合开关S 后灯L 1和L 2均能发光。

5．将电流表或电压表的符号填入图中的〇里，使电键闭合后灯L 1、L 2并联且都能发光。

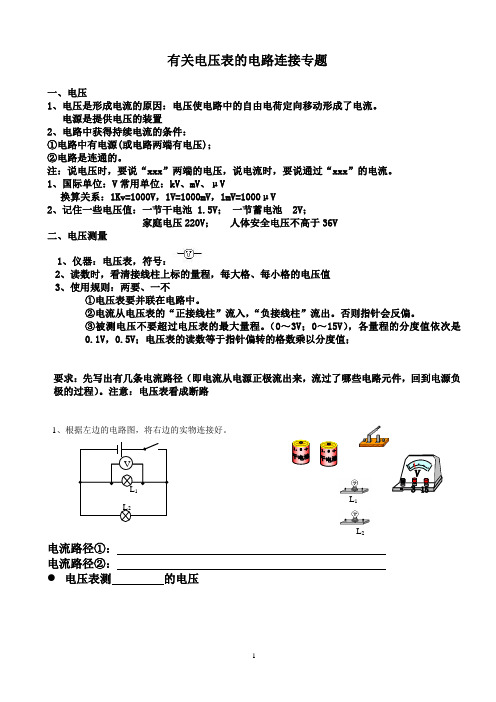

L 2L 1 有关电压表的电路连接专题一、电压1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是提供电压的装置2、电路中获得持续电流的条件：①电路中有电源(或电路两端有电压)； ②电路是连通的。

注：说电压时，要说“xxx ”两端的电压，说电流时，要说通过“xxx ”的电流。

1、国际单位：V 常用单位：kV 、mV 、μV换算关系：1Kv=1000V ，1V=1000mV ，1mV=1000μV2、记住一些电压值：一节干电池 1.5V ； 一节蓄电池 2V ；家庭电压220V ； 人体安全电压不高于36V 二、电压测量1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格的电压值3、使用规则：两要、一不①电压表要并联在电路中。

②电流从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不要超过电压表的最大量程。

（0～3V ；0～15V ），各量程的分度值依次是0.1V ，0.5V ；电压表的读数等于指针偏转的格数乘以分度值；要求：先写出有几条电流路径（即电流从电源正极流出来，流过了哪些电路元件，回到电源负极的过程）。

注意：电压表看成断路1、根据左边的电路图，将右边的实物连接好。

电流路径①： 电流路径②： 电压表测 的电压L 2 L 12、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L 1、L 2串联，电压表测L 2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

电流路径①： 电流路径②： ● 电压表测 的电压3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L 1、L 2串联，电压表V 1测L 1两端的电压（估计在2V~3V 之间），电压表V2测L 1、L 2两端的电压（估计在5V~6V 之间），并在右侧的方框内画出电路图。

电流路径①： 电流路径②： ● 电压表测 的电压4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。

电流表和电压表的使用方法
电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。

它们的使用方法如下：
1.使用电流表：
先将电路断开，将电流表与电路连接，注意连接正确的极性。

根据电流表量程选择所需的测量范围。

将电路恢复通电状态，此时电流表会显示所测量电路的电流值。

2.使用电压表：
先将电路断开，将电压表与电路连接，注意连接正确的极性。

根据电压表量程选择所需的测量范围。

将电路恢复通电状态，此时电压表会显示所测量电路的电压值。

3.使用时需要注意的事项：
在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。

在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。

在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。

在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。

使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。

总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。

如果不熟悉使用方法，建议寻求专业人士的指导。

电压表电流表的使用方法
电压表和电流表是电子工程师和电气工程师常用的两种电器仪表。

电压表用于测量电路中的电压，而电流表则用于测量电路中的电流。

以下是电压表和电流表的使用方法。

电压表的使用方法：
1. 确定测量目标电压范围：为了保护电压表，必须确定电压表
的量程。

选择一个最大值略高于目标电压范围的电压表可以保护电压表不受损害。

2. 连接电路：将电压表的正极和负极连接到所需测量的电路的
两个端点上。

需要注意的是，正极连接到高电位，负极连接到低电位。

3. 开始测量：将电压表的旋钮或开关设置为电压测量模式，然
后将电压表正极与电路的高电位端点连接，负极与低电位连接。

读数将显示在电压表的显示屏上。

电流表的使用方法：
1. 确定测量目标电流范围：为了保护电流表，必须确定电流表
的量程。

选择一个最大值略高于目标电流范围的电流表可以保护电流表不受损害。

2. 连接电路：将电流表的正极和负极连接到所需测量的电路中，通常会在电路中添加一个串联电阻来限制电流的流动。

需要注意的是，正极连接到高电位，负极连接到低电位。

3. 开始测量：将电流表的旋钮或开关设置为电流测量模式，然
后将电流表的正极与电路中的高电位端点连接，负极与低电位连接。

读数将显示在电流表的显示屏上。

总之，使用电压表和电流表需要注意安全，遵循正确的使用方法才能得到准确的测量结果并保护仪器。

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。

备战2021年中考物理电学典型专题各个击破专题1 电路的连接与设计********************************************************************类型一根据电路图连接实物图1. 连接实物图时导线不允许交叉；导线应该接在接线柱上，不能接在导线中间；2. 依据电路图电流从电源的正极流出，依次经过各用电器，最后流回到电源负极的顺序，依次连接各个用电器；3. 电流表和电压表连接时电流必须“正进负出”，要根据题中的条件选择合适的量程；4. 有滑动变阻器时，必须“一上一下”连接，并且根据题中的要求选择正确的接线柱．类型二根据实验要求连接实物电路1. 量程的选择（1）根据小灯泡的额定电压选电压表的量程；（2）根据小灯泡的额定电压和电阻，利用欧姆定律确定电流表的量程．2. 电表的接法：电表按电流“正进负出”的原则连接接线柱；电流表和被测用电器串联，电压表并联接在被测用电器两端．3. 滑动变阻器接法：滑动变阻器的接线柱按“一上一下”的原则接线，并根据实验要求连接下接线柱．4. 注意事项：连接实物电路时，必须按顺序依次连线，可以从电源正极开始，也可以从电源负极开始，最后回到电源另一极；导线必须接在电路元件的接线柱上，导线不能交叉，不能出现“T”字形接线．类型三根据实物图画电路图1. 作图步骤（1）分析电路：根据实物图判断出电路中各元件的串、并联关系；（2）画草图：先画出干路，从电源的“＋”极开始，到电源“－”极为止，有电压表时最后再连接电压表（要确定好电压表的测量对象），再从分点画出支路，直到合点；（3）检查电路图：看各电表的测量对象和开关的作用是否和实物图一样，确保没有遗漏、短路、断路和错误；（4）修改草图：把电路图画成标准的串联或并联电路，得到规范电路，元件不能画在拐角．2. 注意事项（1）电路元件的符号用统一规定的符号；（2）画的线应横平竖直，呈长方形；（3）电路元件符号不要画在拐弯处；（4）遇到电流分流处要画“黑点”；（5）线路连接要连续，不能有断点．类型四电路纠错实物电路中的常见错误（1）电源短路，也就是电流不经过用电器直接回到电源负极；（2）局部短接，被局部短路的用电器不能工作；（3）电压表、电流表的正负接线柱错接了，或者量程选的不合适(过大或过小);（4）滑动变阻器错接了(全上或全下接入电路)．考点一根据实物图画电路图1．把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，请在右边方框内画出与实物图对应的电路图。
