电力金具选型手册输电线路金具选型

1 悬垂线夹用于悬挂或支托导、地线于绝缘子串上（悬垂型杆塔）及悬挂跳线于绝缘子串上的（耐张型杆塔）的金具。

中心回转式悬垂线线夹及参数微信号：shudianxianlu带碗头挂板悬垂线线夹及参数公众号：输配电线路带U型挂板悬垂线线夹及参数微信号：shudianxianlu加强型悬垂线线夹及参数提包式悬垂线线夹及参数（铝合金）双线夹垂直排列悬垂线线夹及参数微信号：shudianxianlu预绞式悬垂线线夹现行规范为《架空线路用预绞式金具技术条件》(DL/T 763-2013)。

2 耐张线夹耐张线夹，用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。

主要用在耐张、转角、终端杆塔的绝缘子串上。

公众号：输配电线路螺栓型耐张线线夹及参数液压型耐张线线夹及参数微信号：shudianxianlu预绞式耐张线线夹及部分参数3 球头挂环球头环是用于连接绝缘悬垂片的铁质圆形装置。

球头挂环及参数4 碗头挂板碗头挂板用来连接球窝型绝缘子下端的球头。

W型碗头挂板及参数公众号：输配电线路WS型碗头挂板及参数5 U型挂环U型挂环是以圆钢锻制而成，用途较广，可以单独使用，也可以两个串装使用。

U型挂环及参数6 U型螺栓两端分别由挂环与螺纹杆构成，与杆塔连接的U形金具。

U型螺丝及参数公众号：输配电线路7 延长环用于环形金具的连接，以加长连接尺寸或转变连接方向。

延长环及参数8 直角环直角环是用来连接槽型悬式绝缘子上端钢帽的连接金具。

直角环及参数9 挂板挂板是一种改变连接方向的转向或者增加金具长度的连接金具。

Z型挂板及参数ZS型挂板及参数微信号：shudianxianluPS型挂板及参数公众号：输配电线路P型挂板及参数微信号：shudianxianluP型挂板及参数10 调整板可调节连接长度的板形连接金具。

DB型调整板及参数公众号：输配电线路PT型调整板及参数11 联板连接若干绝缘子串或将多个受力分支组装成整体的板形连接金具。

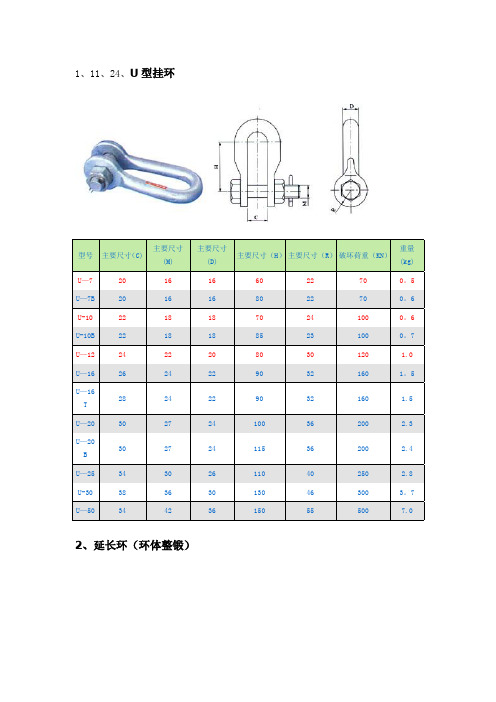

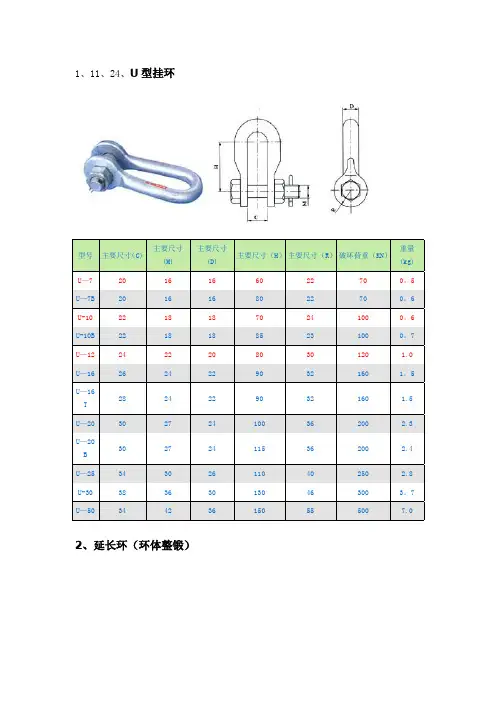

1、11、24、U型挂环型号主要尺寸（C) 主要尺寸(M)主要尺寸(D)主要尺寸（H）主要尺寸（R）破坏荷重（KN）重量(kg)U—7 20 16 16 60 22 70 0。

5U—7B 20 16 16 80 22 70 0。

6 U-10 22 18 18 70 24 100 0。

6 U-10B 22 18 18 85 23 100 0。

7 U—12 24 22 20 80 30 120 1.0 U—16 26 24 22 90 32 160 1。

5U—16T28 24 22 90 32 160 1.5 U—20 30 27 24 100 36 200 2.3 U—20B30 27 24 115 36 200 2.4 U—25 34 30 26 110 40 250 2.8 U-30 38 36 30 130 46 300 3。

7 U—50 34 42 36 150 55 500 7.0 2、延长环（环体整锻）型号主要尺寸（C）主要尺寸（D）主要尺寸（L）破坏荷重（KN) 重量（kg) PH—7。

D 20 16 80 70 0。

4 PH—10.7D 22 18 100 100 0.6 PH-12。

D 24 20 120 120 0。

9 PH—16.D 26 22 140 160 1.5 PH—20。

D 30 24 160 200 1.6 PH-25。

D 34 26 160 250 2。

0 PH—30.D 38 30 180 300 3.03、联板型号主要尺寸（B)主要尺寸（H）主要尺寸(D1）主要尺寸（D2）主要尺寸(L）破坏荷重（KN）重量（kg）L—1040 16 70 20 18 400 100 4。

5L-1240 16 70 24 18 400 120 4。

7L—1640 18 100 26 20 400 160 5。

9 热镀锌钢制件。

4、19、直角挂板（Z型）型号主要尺寸（C1）主要尺寸(C2) 主要尺寸(M) 主要尺寸（H) 破坏荷重（kN）重量（kg) Z—7 18 18 16 60 70 0.6 Z—7B 20 18 16 80 70 0。

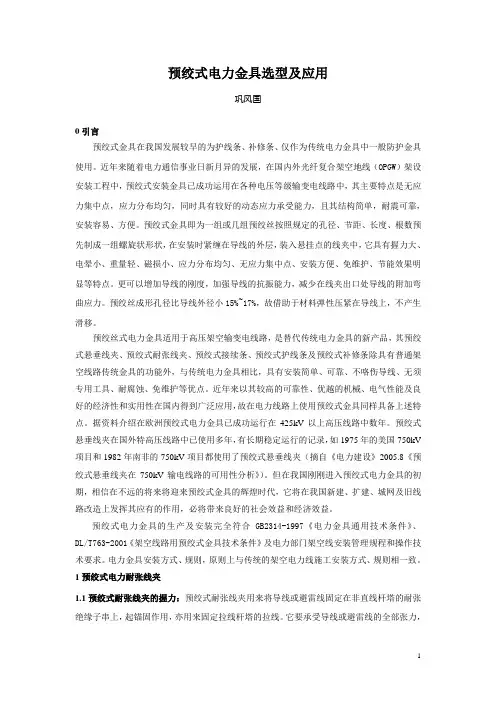

预绞式电力金具选型及应用巩风国0引言预绞式金具在我国发展较早的为护线条、补修条、仅作为传统电力金具中一般防护金具使用。

近年来随着电力通信事业日新月异的发展，在国内外光纤复合架空地线（OPGW）架设安装工程中，预绞式安装金具已成功运用在各种电压等级输变电线路中，其主要特点是无应力集中点，应力分布均匀，同时具有较好的动态应力承受能力，且其结构简单，耐震可靠，安装容易、方便。

预绞式金具即为一组或几组预绞丝按照规定的孔径、节距、长度、根数预先制成一组螺旋状形状，在安装时紧缠在导线的外层，装入悬挂点的线夹中，它具有握力大、电晕小、重量轻、磁损小、应力分布均匀、无应力集中点、安装方便、免维护、节能效果明显等特点。

更可以增加导线的刚度，加强导线的抗振能力，减少在线夹出口处导线的附加弯曲应力。

预绞丝成形孔径比导线外径小15%~17%，故借助于材料弹性压紧在导线上，不产生滑移。

预绞丝式电力金具适用于高压架空输变电线路，是替代传统电力金具的新产品，其预绞式悬垂线夹、预绞式耐张线夹、预绞式接续条、预绞式护线条及预绞式补修条除具有普通架空线路传统金具的功能外，与传统电力金具相比，具有安装简单、可靠、不咯伤导线、无须专用工具、耐腐蚀、免维护等优点。

近年来以其较高的可靠性、优越的机械、电气性能及良好的经济性和实用性在国内得到广泛应用，故在电力线路上使用预绞式金具同样具备上述特点。

据资料介绍在欧洲预绞式电力金具已成功运行在425kV以上高压线路中数年。

预绞式悬垂线夹在国外特高压线路中已使用多年，有长期稳定运行的记录，如1975年的美国750kV 项目和1982年南非的750kV项目都使用了预绞式悬垂线夹（摘自《电力建设》2005.8《预绞式悬垂线夹在750kV输电线路的可用性分析》）。

但在我国刚刚进入预绞式电力金具的初期，相信在不远的将来将迎来预绞式金具的辉煌时代，它将在我国新建、扩建、城网及旧线路改造上发挥其应有的作用，必将带来良好的社会效益和经济效益。

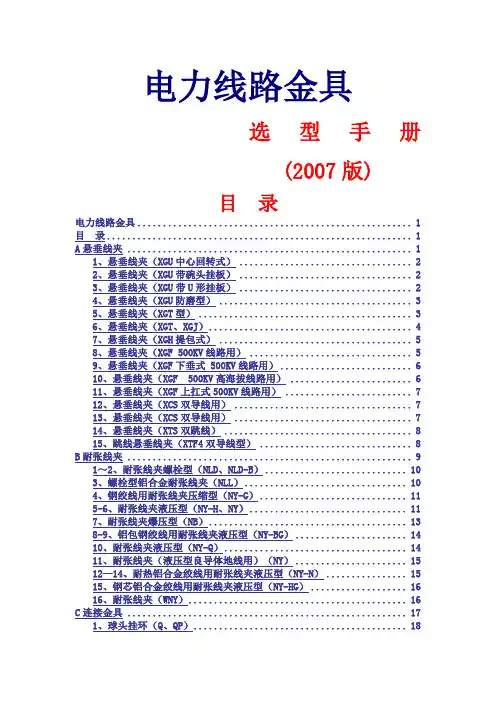

电力线路金具选型手册(2007版)目录电力线路金具 (1)目录 (1)A悬垂线夹 (1)1、悬垂线夹（XGU中心回转式） (2)2、悬垂线夹（XGU带碗头挂板） (2)3、悬垂线夹（XGU带U形挂板） (2)4、悬垂线夹（XGU防磨型） (3)5、悬垂线夹（XGT型） (3)6、悬垂线夹（XGT、XGJ） (4)7、悬垂线夹（XGH提包式） (5)8、悬垂线夹（XGF 500KV线路用） (5)9、悬垂线夹（XGF下垂式 500KV线路用） (6)10、悬垂线夹（XGF 500KV高海拔线路用） (6)11、悬垂线夹（XGF上扛式500KV线路用） (7)12、悬垂线夹（XCS双导线用） (7)13、悬垂线夹（XCS双导线用） (7)14、悬垂线夹（XTS双跳线） (8)15、跳线悬垂线夹（XTF4双导线型） (8)B耐张线夹 (9)1～2、耐张线夹螺栓型（NLD、NLD-B） (10)3、螺栓型铝合金耐张线夹（NLL） (10)4、钢绞线用耐张线夹压缩型（NY-G） (11)5-6、耐张线夹液压型（NY-H、NY） (11)7、耐张线夹爆压型（NB） (13)8-9、铝包钢绞线用耐张线夹液压型（NY-BG） (14)10、耐张线夹液压型（NY-Q） (14)11、耐张线夹（液压型良导体地线用）（NY） (15)12—14、耐热铝合金绞线用耐张线夹液压型（NY-N） (15)15、钢芯铝合金绞线用耐张线夹液压型（NY-HG） (16)16、耐张线夹（WNY） (16)C连接金具 (17)1、球头挂环（Q、QP） (18)3、球头挂环（Q环孔平行型） (18)4、球头挂环（Q） (19)5、球头挂板（Q） (19)6、球头挂板（Q） (19)7、碗头挂板（W） (20)8、碗头挂板（带孔W） (20)9、碗头挂板（WS） (21)10、碗头挂板（加长WS） (21)11、碗头挂板（WH） (21)12、碗头挂板（WSY） (22)13、U型挂环（U） (22)14、U型挂环（UF） (23)15、加强型U型挂环（U-J） (23)16、延长环（PH） (23)17、直角挂环（ZH） (24)18、拉杆（YL、YLP） (24)19、挂板（Z） (25)20、挂板（ZS） (25)21、挂板（ZBS） (26)22、挂板（ZBS悬垂用） (26)23、挂板（PS） (26)24、挂板（PD） (27)25、挂板（P） (27)26、挂板（UB） (28)27、挂板（UB悬垂用） (28)28、挂板（V、VD） (28)29、联塔挂板（LT、EB） (30)30、U型螺丝（U、UJ） (30)31、挂点金具（GD） (30)32、支撑架（ZCJ型） (31)33、牵引板（QY） (31)34、调整板（DB） (31)35、避雷线悬垂吊架（BD） (32)36、调整板（PT） (32)37、联板（L） (32)38、联板（LF） (35)39、联板（LS） (35)40、联板（LL） (36)41、联板（LJ） (36)42、联板（LJ） (36)43、联板（LK） (37)44、联板（LX） (37)45、联板（LX） (38)47-49、联板（LXV） (38)50-51、调平联板（SP、LTP） (39)52、双层联板（L-S） (40)D接续金具 (41)1、接续管（JY、JBD钢绞线用、液压对接、爆压搭接 (42)2、接续管（JY-L铝绞线用） (42)3、接续管（JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液压型） (43)4、5、6、接续管（JY液压型、钢芯铝绞线用） (43)7、接续管（JYD钢芯铝绞线用、液压搭接） (45)8、接续管（JY、JYD钢芯铝绞线地线用、液压型） (45)9、接续管（JYB钢芯铝绞线用，爆压搭接） (46)10、接地线端子（DG-BG） (46)11、接续管（JTB钢芯铝绞线用、爆压） (47)12、接续管（JT钢芯铝绞线用，钳压） (48)13、接续管（JT-L铝绞线用，钳压） (48)14、补修管（JX钢芯铝绞线、钢绞线用） (49)15、并沟线夹（JBB钢绞线用） (49)16、并沟线夹（JB铝绞线、钢芯铝绞线用） (50)17、并沟线夹（耐热铝合金导线用、JB-N） (50)18、并沟线夹（JBG） (50)19、跳线线夹（JYT压缩型） (51)20-21、预交丝补修条（FYB、YJB型） (51)22、四变二线夹（JR型） (52)E保护金具 (53)1、防振锤（FD、FG型） (54)2、防振锤（FF500KV线路用） (54)3、防振锤（FD-L节能无电晕放电型） (54)4、防振锤（FR型） (55)5、组合型防振锤（FDZ型） (55)6、铝包带 (55)7、预交丝护线条（FYH型） (56)8、悬重锤及其附件（ZG、ZJ、ZC型） (58)9-10、重锤片（ZC、ZD型） (58)11、方型阻尼间隔棒（JZF4型） (59)12、十字型阻尼间隔棒（JZX4型） (59)13、方框型阻尼间隔棒（FJZ型） (59)14、防舞动型阻尼间隔棒（JZFJ4型） (60)15、矩形阻尼间隔棒（FJZJ） (60)16、六分裂阻尼间隔棒（FJZ6） (60)17、四分裂阻尼间隔棒（330KV线路用） (61)18、三分裂阻尼间隔棒（330KV线路用） (61)19、跳线间隔棒（JTZ4型四分裂） (61)20、跳线间隔棒（JTF4型四分裂） (62)21、间隔棒（TJ2500KV跳线用） (62)22、间隔棒（FJQ型二分裂） (62)23、间隔棒（JJB2型二分裂） (63)24、间隔棒（FJZ型双导线用） (63)25、均压屏蔽环（JPL、FJP、FP、PJL500KV线路用） (63)26、均压屏蔽环（JP、J、P、PV、FJP330KV线路用） (65)27、招弧角（ZH型） (67)E拉线金具 (68)1、楔形线夹（NX型） (69)2、UT型线夹（NUT可调式） (69)3、UT型线夹（NU不可调式） (69)4、拉线用U型挂环（UL） (70)5、钢线卡子（JK型） (70)6、双拉线用联板（LV） (70)7、挂板（PD型） (71)8、压接式NLY线夹（可调式） (71)9、防盗帽（FX） (71)F附录 (72)1、钢芯铝绞线（LGJ、LGJF）的结构与技术指标GB1179-83 (72)2、铝绞线（LJ）的结构与技术指标GB1179-83 (73)3、扩径导线结构与技术指标 (73)4、NRLH58GJ型耐热铝合金钢芯绞线结构与技术指标 (73)5、NRLH60GJ型耐热铝合金钢芯绞线结构与技术指标 (74)6、镀锌钢绞线的结构与技术指标YB/T5004-2001 (74)钢绞线对照表 (75)8、电缆的结构尺寸及技术参数 (77)9、额定电压10KV、35KV架空绝缘电缆结构尺寸 (77)10、单导线单联耐张串 (78)11、单导线双联耐张串 (78)12、双分裂导线双双联耐张串 (78)13-1、四分裂导线双联耐张串 (78)13-2、四分裂导线双联挂点耐张串 (79)14、单导线单联悬垂串 (79)15-1、双分裂导线单联悬垂串 (79)15-2双分裂导线单联悬垂串（水平排列） (79)16-1、四分裂导线单联悬垂串（上扛联板） (80)16-2、四分裂导线单联悬垂串（小人联板） (80)16-3、四分裂导线单联悬垂串（组合联板） (80)17-1、四分裂导线双联悬垂串 (80)17-2、四分裂导线双联悬垂串（防晕线夹） (81)A悬垂线夹1、悬垂线夹（XGU中心回转式）2、悬垂线夹（XGU带碗头挂板）3、悬垂线夹（XGU带U形挂板）4、悬垂线夹（XGU防磨型）5、悬垂线夹（XGT型）6、悬垂线夹（XGT、XGJ）7、悬垂线夹（XGH提包式）8、悬垂线夹（XGF 500KV线路用）9、悬垂线夹（XGF下垂式 500KV线路用）10、悬垂线夹（XGF 500KV高海拔线路用）11、悬垂线夹（XGF上扛式500KV线路用）12、悬垂线夹（XCS双导线用）13、悬垂线夹（XCS双导线用）14、悬垂线夹（XTS双跳线）15、跳线悬垂线夹（XTF4双导线型）B耐张线夹1～2、耐张线夹螺栓型（NLD、NLD-B）3、螺栓型铝合金耐张线夹（NLL）4、钢绞线用耐张线夹压缩型（NY-G）5-6、耐张线夹液压型（NY-H、NY）7、耐张线夹爆压型（NB）8-9、铝包钢绞线用耐张线夹液压型（NY-BG）10、耐张线夹液压型（NY-Q）11、耐张线夹（液压型良导体地线用）（NY）12—14、耐热铝合金绞线用耐张线夹液压型（NY-N）15、钢芯铝合金绞线用耐张线夹液压型（NY-HG）16、耐张线夹（WNY）C连接金具1、球头挂环（Q、QP）2、球头挂环（QH）3、球头挂环（Q环孔平行型）5、球头挂板（Q）6、球头挂板（Q）8、碗头挂板（带孔W）10、碗头挂板（加长WS）11、碗头挂板（WH）13、U型挂环（U）15、加强型U型挂环（U-J）16、延长环（PH）18、拉杆（YL、YLP）20、挂板（ZS）22、挂板（ZBS悬垂用）23、挂板（PS）25、挂板（P）27、挂板（UB悬垂用）28、挂板（V、VD）29、联塔挂板（LT、EB）30、U型螺丝（U、UJ）31、挂点金具（GD）32、支撑架（ZCJ型）33、牵引板（QY）34、调整板（DB）35、避雷线悬垂吊架（BD）36、调整板（PT）37、联板（L）38、联板（LF）39、联板（LS）40、联板（LL）41、联板（LJ）42、联板（LJ）44、联板（LX）46、联板（LXV）47-49、联板（LXV）50-51、调平联板（SP、LTP）52、双层联板（L-S）D接续金具1、接续管（JY、JBD钢绞线用、液压对接、爆压搭接2、接续管（JY-L铝绞线用）3、接续管（JY、JYD铝包钢绞线、铝包钢芯铝绞线用、液压型）4、5、6、接续管（JY液压型、钢芯铝绞线用）7、接续管（JYD钢芯铝绞线用、液压搭接）8、接续管（JY、JYD钢芯铝绞线地线用、液压型）9、接续管（JYB钢芯铝绞线用，爆压搭接）10、接地线端子（DG-BG）。

1、11、24、U型挂环型号主要尺寸（C）主要尺寸（M）主要尺寸（D）主要尺寸（H）主要尺寸（R）破坏荷重（KN）重量(kg)U-7 20 16 16 60 22 70U-7B20 16 16 80 22 70U-122 18 18 70 24 100U-10B22 18 18 85 23 100U-534 42 36 150 55 5002、延长环（环体整锻）型号主要尺寸（C）主要尺寸（D）主要尺寸（L）破坏荷重（KN)重量（kg)20 16 80 7022 18 100 10024 20 120 12026 22 140 16030 24 160 20034 26 160 25038 30 180 3003、联板型号主要尺寸（B）主要尺寸（H）主要尺寸（D1）主要尺寸（D2）主要尺寸（L）破坏荷重（KN）重量(kg)L-10416 70 20 18 400 100L-12416 70 24 18 400 120L-16418 100 26 20 400 160热镀锌钢制件。

4、19、直角挂板（Z型）型号主要尺寸(C1)主要尺寸(C2)主要尺寸(M)主要尺寸(H)破坏荷重（kN)重量(kg) Z-7 18 18 16 60 70Z-230 30 27 120 160Z-2534 34 30 110 2505、球头挂杯型号适用导线范围mm主要尺寸（D1）主要尺寸（D2）主要尺寸（D）主要尺寸（B）主要尺寸（H1）主要尺寸（H2）破坏荷重(kN)重量（k30钢制件,热镀锌。

型号适用绝缘子主要尺寸（H1）主要尺寸（H2）主要尺寸（H3）主要尺寸（R）主要尺寸（D）主要尺寸（B）破坏荷重(kN)重量（kg)QH-7XP-7 114 57 11 17 16 70钢制件，热镀锌。

7、21、碗头挂板型号适用绝缘子主要尺寸（C1）主要尺寸（C2）主要尺寸（H）主要尺寸（D）主要尺寸（B）破坏荷重(kN)重量(kg)W-7AXP-7 70 20 16 70W-7BXP-7 115 20 16 70W-1XP-16 85 20 18 100碗头挂板为可锻铸铁件，热镀锌。

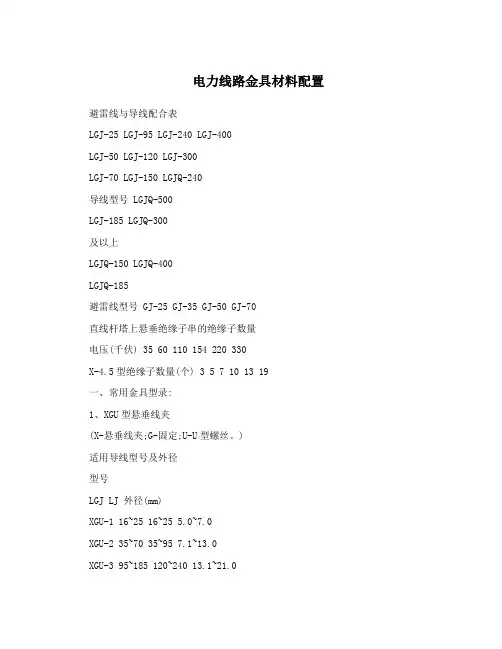

电力线路金具材料配置避雷线与导线配合表LGJ-25 LGJ-95 LGJ-240 LGJ-400LGJ-50 LGJ-120 LGJ-300LGJ-70 LGJ-150 LGJQ-240导线型号 LGJQ-500LGJ-185 LGJQ-300及以上LGJQ-150 LGJQ-400LGJQ-185避雷线型号 GJ-25 GJ-35 GJ-50 GJ-70直线杆塔上悬垂绝缘子串的绝缘子数量电压(千伏) 35 60 110 154 220 330X-4.5型绝缘子数量(个) 3 5 7 10 13 19一、常用金具型录:1、XGU型悬垂线夹(X-悬垂线夹;G-固定;U-U型螺丝。

)适用导线型号及外径型号LGJ LJ 外径(mm)XGU-1 16~25 16~25 5.0~7.0XGU-2 35~70 35~95 7.1~13.0XGU-3 95~185 120~240 13.1~21.0XGU-4 240~300 21.1~26.02、螺栓型耐张线夹(N-耐张;L-螺栓;D-倒装式。

)适用导线型号及外径型号LGJ LJ 外径(mm)NLD-1 16~50 16~50 5.0~10.0NLD-2 70~95 70~120 10.1~14.0 NLD-3 120~150 150~185 14.1~18.0 NLD-4 185~240 18.1~23.03、球头挂环(Q-球头挂环;P-平面接触。

)型号适用绝缘子型号Q-7 X-4.5、XP-7QP-7 X-4.5、XP-7QP-10 X-7、XP-10QP-16 XP-16QP-20 XP-21QP-30 XP-304、挂板(Z-直角)型号适用绝缘子型号Z-7 单联X-4.5、XP-7Z-10 单联X-7、XP-10Z-12 双联X-4.5、XP-7Z-16 双联X-7、XP-10 5、U型挂环(U-U型;L-延长。

)型号适用绝缘子型号U-7 单联X-4.5、X-4.5C、XP-7UL-7U-10 单联X-4.5、XP-7 UL-10 U-12 双联X-4.5、XP-7 U-16 单联XP-16 UL-16 U-20 双联XP-10 UL-20 U-25 U-306、碗头挂板(W-碗头;S-双联;A-短;B-长。

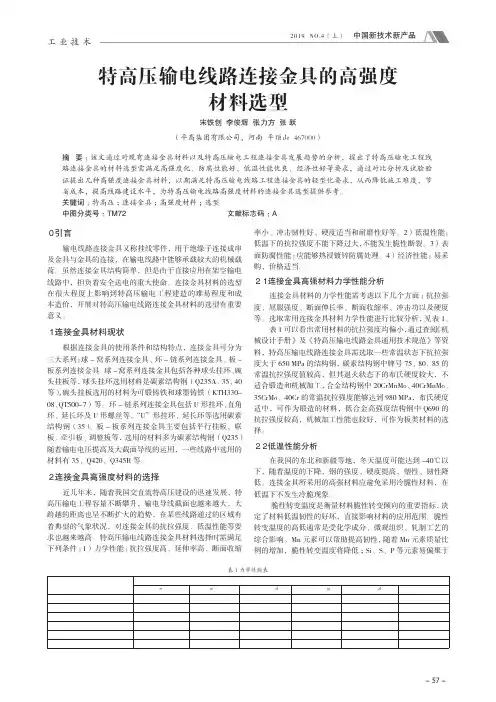

- 57 -工 业 技 术０　引言输电线路连接金具又称挂线零件，用于绝缘子连接成串及金具与金具的连接，在输电线路中能够承载较大的机械载荷。

虽然连接金具结构简单，但是由于直接应用在架空输电线路中，担负着安全送电的重大使命。

连接金具材料的选型在很大程度上影响到特高压输电工程建造的难易程度和成本造价，开展对特高压输电线路连接金具材料的选型有重要意义。

１　连接金具材料现状根据连接金具的使用条件和结构特点，连接金具可分为三大系列：球-窝系列连接金具、环-链系列连接金具、板-板系列连接金具。

球-窝系列连接金具包括各种球头挂环、碗头挂板等，球头挂环选用材料是碳素结构钢（Q235A、35、40等），碗头挂板选用的材料为可锻铸铁和球墨铸铁（KTH330-08、QT500-7）等。

环-链系列连接金具包括U 形挂环、直角环、延长环及U 形螺丝等，“U”形挂环、延长环等选用碳素结构钢（35）。

板-板系列连接金具主要包括平行挂板、联板、牵引板、调整板等，选用的材料多为碳素结构钢（Q235）随着输电电压提高及大截面导线的运用，一些线路中选用的材料有35、Q420、Q345R 等。

２　连接金具高强度材料的选择近几年来，随着我国交直流特高压建设的迅速发展，特高压输电工程容量不断攀升，输电导线截面也越来越大，大跨越的距离也呈不断扩大的趋势，在某些线路通过的区域有着典型的气象状况，对连接金具的抗拉强度、低温性能等要求也越来越高。

特高压输电线路连接金具材料选择时需满足下列条件：1）力学性能：抗拉强度高、延伸率高、断面收缩率小、冲击韧性好、硬度适当和耐磨性好等。

2）低温性能：低温下的抗拉强度不能下降过大，不能发生脆性断裂。

3）表面防腐性能：应能够热浸镀锌防腐处理。

4）经济性能： 易采购，价格适当。

２．１　连接金具高强材料力学性能分析连接金具材料的力学性能需考虑以下几个方面：抗拉强度、屈服强度、断面伸长率、断面收缩率、冲击功以及硬度等。

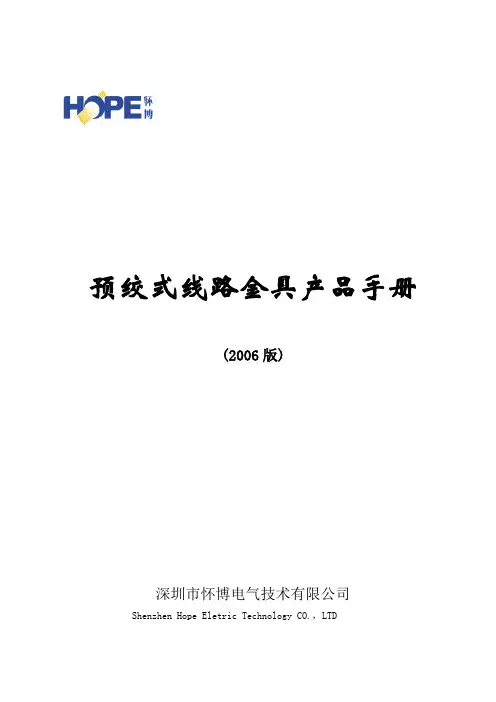

预绞式线路金具产品手册(2006版)深圳市怀博电气技术有限公司Shenzhen Hope Eletric Technology CO.，LTD目录一、预绞式导线耐张线夹 (2)二、预绞式拉线耐张线夹 (6)三、预绞式悬垂线夹 (8)四、预绞式护线条 (15)五、预绞式导线接续条 (21)六、防振金具 (30)七、产品试验报告 (31)预绞式导线耐张线夹预绞式导线耐张线夹用于配电线路的裸导线或架空绝缘导线安装，产品可靠性及经济型优于目前线路上广泛使用的螺栓型、压缩型耐张线夹。

预绞式导线耐张线夹的结构简单，安装后预绞丝双腿形成的管状结构自然缠绕在导线上可产生极强的握紧力，新颖的结构和精密的设计，使导线耐张线夹拥有可靠的性能。

线夹通常由镀锌钢丝材料制造，也可用铝包钢制造。

碗头挂板延长环形挂环绝缘子导线导线耐张预绞丝心形环钢芯铝绞线用耐张线夹组装形式示意图特点：1） 线夹强度高,握力可靠。

线夹握力强度不小于95％CUTS(绞线计算拉断力)。

2） 线夹对导线应力分布均匀，不损伤绞线，提高了绞线抗振能力，大大延长了导线的使用寿命。

3） 安装简单,便于施工。

可大大缩短施工时间，无需任何专用工具，一人即可完成操作。

4） 线夹的安装质量易于保证，用肉眼即可进行检验，不需专门训练。

5） 耐腐蚀性好；材质与导线完全一致，保证线夹具有较强的耐腐蚀性。

提示：1） 由于线夹的特殊结构，产品只能一次性使用。

2） 选配产品或订货时必须提供导线的规格型号。

3） 不得在线夹上搭接，但在线夹前后的导线上进行搭接是允许的。

4） 线夹和导线的旋向应保持一致。

标准的线夹是右旋，如需左旋产品须声明。

5） 不要用于架空地线。

钢芯铝绞线用预绞式导线耐张线夹选型表备注： 1、DT/L 763-2001标准型号中N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。

2、表中仅列出部分产品，其他规格请与怀博公司联系。

钢芯铝绞线用预绞式导线耐张线夹选型表（续表）备注： 1. DT/L 763-2001标准型号中N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。

架空配电线路电力金具选择和应用方法架空配电线路电力金具选择和应用方法张晓丽，张晓安（陕西地电汉中供电分公司，陕西汉中 723000）1 连接金具的选择方法1.1 面接触连接从金具的连接接触方式可分为面接触、线接触、点接触。

线接触或点接触是结构力学领域非常忌讳的承载连接方式。

球窝连接近似于面接触，“板－螺栓”的连接方式是最好的面接触连接。

面接触连接是机械承载结构安全的首选。

1.2 承载级配注意连接金具的外形结构、连接尺寸、标称破坏载荷匹配，注意金具与绝缘子和导线的级配。

2 接续管目前工程上多采用铝接续管钳压或液压接续，扁管的压成圆形，圆管的压成六角形。

由于接续管接续的方法简便牢靠，应当普遍采用。

钢芯铝绞线承载受力主要靠钢芯，导电主要靠铝线。

带钢芯的钢芯铝绞线导线采用圆管液压接续时，接续管每套有两根，一根细短一些的钢管专门接续钢芯，将钢芯散开搭接液压，将铝导线及铝管内壁涂上电力脂，将接续好钢芯的钢管穿入长一些的圆铝管内，再把穿入圆铝管内的钢芯铝绞线整体液压接续起来。

不带钢芯的绝缘导线，适合采用带绝缘罩的铝接续管钳压或液压。

钳压或液压的次数和位置依据规定进行。

导线接续接头距导线固定点应大于0.5 m。

导线接续后，应测试连接管的直流电阻，其值不应大于同等长度导线电阻。

3 跳线鼻子搭接过桥引线，常采用并沟线夹、T型线夹，但对于电流较大的主干线，宜采用跳线鼻子。

当导线载流量较大时，对于导线接头的接触电阻很敏感，接触电阻使接头发热，损耗电能，产生电压降。

铝跳线鼻子的外形跟铝接线端子（铝鼻子）差不多，有的图集上称之为跳线线夹。

跳线鼻子采用液压或钳压来压接导线，接头接触紧密，用螺栓连接的搭接板较宽厚，接触电阻小，利于散热，拆装方便。

4 耐张线夹耐张线夹属于锚固金具。

常用的耐张线夹有可锻铸铁螺栓型倒装式NLD、铝合金螺栓型NLL、铝合金单板楔型耐张线夹NXL等。

螺栓型NLD耐张线夹常用于锚固钢芯铝绞线。

螺栓型NLL槽口较宽，多用于固定不剥皮安装的绝缘导线。

国家电网公司输变电工程通用设计 35kV输电线路金具分册2012年11月目 录第一篇 总论 (1)第1章 概述 (1)1.1 目的和意义 (1)1.2 总体原则 (1)1.3 主要内容 (2)第2章 设计说明 (3)2.1 规程规范 (3)2.2 设计条件及串型规划 (4)第3章 金具技术要求 (7)3.1 一般要求 (7)3.2 分类要求 (8)第二篇 金具串标准化设计 (11)第4章 使用说明 (11)4.1 编号说明 (11)4.2 金具串的选用方法 (14)4.3 注意事项 (15)第5章 35KV输电线路导线标准化金具串图 (16)5.1 导线悬垂串标准化串图 (16)5.2 导线耐张串标准化串图 (21)5.3 跳线串标准化串图 (27)第6章 地线标准化金具串图 (28)6.1 地线悬垂串标准化串图 (28)6.2 地线耐张串标准化串图 (30)第7章 典型标准化金具串图 (32)第一篇 总论第1章 概述1.1目的和意义输电线路金具通用设计是国家电网公司（简称公司）标准化建设成果的重要组成部分。

应用全寿命周期管理理念和方法，开展了金具结构优化、材料优化和生产工艺优化等系列工作，广泛吸纳科研、试验、设计成果和运行经验，形成输电线路系列化、标准化通用金具。

（1）通过规范金具串结构型式，统一标准，有利于提高设计效率；（2）通过规范金具的结构尺寸，减少不同厂家金具的差异，有利于设计、施工、运行和检修工作标准化；（3）通过合理优化、科学配置金具技术参数，提高金具通用性，减少备品备件数量，有利于物资储备仓库的建设，有利于提高企业经济效益和社会效益；（4）通过规范金具产品命名和技术条件，为公司集中规模招标采购奠定基础；（5）应用金具通用设计，可以减少生产厂商的低水平重复设计和研发。

1.2总体原则输电线路金具通用设计的总体原则是安全可靠、技术先进、节能环保、通用互换、经济适用。

安全可靠：优化金具安全度配置，提高输电线路安全可靠度。

1.电缆金具1 DT铜接线端子2 DTL铜铝接线端子3 DL铝接线端子4 GT铜接线管5 GTL铜铝接线管6 GL铝接线管7 OT铜开口接线端子8 SC铜窥口接线端子9 C45插针10毛细通管11JG铜接线端子2.设备线夹1JT铜接线夹2JTL铜铝接线夹3SL铝设备线夹4SLG铜铝设备线夹5ST铜设备线夹6MG铜铝过渡板7SYG压缩性设备线夹8SY压缩性铝设备线夹 三电缆金具DT铜接线端子「堵油」DT铜接线端子适用于铜芯电缆与电气设备铜端连接。

DTL铜铝接线端子DTL系列铜铝接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接。

DL 铝接线端子 DL铝接线端子适用于配电装置铝芯电缆与电气设备铝端的过渡连接。

GT铜接线管「通孔」GT铜接线管适用与铜芯电缆间的连接。

GTL铜铝接线管GTL铜接线管用于配电装置中各种圆型，半圆扇型电线，电力电缆之间的连接。

采用摩擦焊工艺制造。

GL铝接线管「通孔」GL铝接线管适用与铝芯电缆间的连接。

OT铜开口接线端子适用于配电装置中导线连接。

SC铜窥口接线端子(JGK)适用于标称截面1.5-1000mm⒉电气电缆式电线的铜导体与电气设备的连接. 特点:长期工作温度-55℃-150℃，表面镀锡C45 插针适用于配电装置中电线、电力电缆与电气设备的连接。

毛细铜管 GTJG铜接线端子JG铜接线端子适用于铜芯电缆与电气设备铜端连接。

设备线夹设备线夹的分类及使用设备线夹用与母线引下线与电气设备（如变压器、断路器、互感器、隔离开关、穿墙套管等）的出线端子连接。

现在常用电气设备的出线端子有铜质和铝质分类，而引出线多为铝绞线或钢芯铝绞线，故设备线夹有分为铝设备线夹和铜铝过渡设备线夹两个系列。

一、铝设备线夹根据安装方法和结构形式的不同，铝设备线夹分为压缩型和螺栓型。

每种形式的线夹又按引下线与安装电气设备端子所成的角度不同，分为0°、45°（30°）、90°三种。

架空送电线路的金具架空送电线路的金具使用于导线、绝缘子串，并于杆塔联结的零件。

线路金具按性能和用途可大致分为悬垂线夹、耐张线夹、联结金具、续接金具、爱护金具和拉线金具等。

现分述如下:(1)线夹线夹有悬垂线夹和耐张线夹两类。

其型号标记详见书中介绍。

悬垂线夹用于将导线固定在直线杆塔的悬垂绝缘子串上，或将避雷线悬挂在直线杆塔上，也可用于换位杆塔上支持换位导线以及非直线杆塔上路线的固定。

耐张线夹用于将导线固定在承力杆塔的耐张绝缘子串上，以及将避雷线固定在承力杆塔上。

耐张线夹依据使用和安装备件的不同，分为螺栓型和压缩型两大类。

螺栓型耐张线夹用于导线截面为240mm 及以上的导线。

悬垂线夹如图1所示:(2)连接金具连接金具用于将绝缘子组装成串，并将绝缘子串连接、悬挂在杆塔横担上。

悬垂线夹、耐张线夹与绝缘子串的连接，拉线金具与杆塔的连接，均要使用连接金具。

依据使用条件，分为专用连接金具和通用连接金具。

专用连接金具用于绝缘子串，其连接部位的结构和尺寸必需与绝缘子相同。

线路上常用的专用连接金具有球头挂环和碗头挂板，分别用于连接悬式绝缘子上端钢帽及下端钢脚。

通用连接金具用于各种状况下的连接，以荷重大小划分等级，荷重相同的金具具有互换性。

线路上常用的通用连接金具有直角挂板、U形挂板环、二联板等。

连接金具的机械强度一般不是按导线的荷载选择，而是按绝缘子的机械强度确定，每一种形式的绝缘子配备一套与其机械强度相同的金具。

考虑金具的互换性，定型金具按破坏负荷分为4、7、10、12、16、20、25、30、50、60 (单位为KN) 等十个等级。

其型号及结构详见书中介绍。

(3)接续金具接续金具用于连接导线及避雷线终端，接续非直线杆塔的跳线及补修损伤断股的导线或避雷线。

架空线路常用的连接金具有钳接管、压板管、补修管、并沟线夹及跳线夹等。

(4)爱护金具爱护金具分为机械和电气两大类。

机械类爱护金具是为了防止导线、避雷线因受振而造成断股。
