高中数学立体几何三视图专题资料讲解

高中数学中的三视知识点总结三视是指从不同角度观察一个物体时所得到的图形，包括主视图、左视图和顶视图。

在高中数学中，三视是一个重要的概念，涉及到几何图形的理解和建模。

以下是高中数学中的三视知识点的总结。

1. 主视图：主视图是指一个物体从正面朝向观察者时所得到的图形。

在主视图中，我们可以观察到物体的宽度、高度和部分深度。

主视图通常用正方向的箭头表示，箭头指向主视图的方向。

2. 左视图：左视图是指一个物体从左侧朝向观察者时所得到的图形。

左视图通常与主视图相互垂直，能够展示物体的厚度和深度。

左视图也可以用箭头表示，箭头指向左视图的方向。

3. 顶视图：顶视图是指一个物体从上方朝向观察者时所得到的图形。

顶视图可以展示物体的长度和宽度，但没有深度信息。

顶视图也可以用箭头表示，箭头指向顶视图的方向。

三视图常常出现在几何图形的建模中。

通过观察三视图，我们可以更准确地理解和描述一个物体的形状和尺寸。

在数学中，我们通过三视图来解决以下几个问题：1. 三视图的绘制：为了绘制一个物体的三视图，我们首先需要了解物体的尺寸和形状。

我们可以通过已知的信息，比如物体的长度、宽度和高度，来绘制主视图、左视图和顶视图。

绘制三视图需要一定的几何知识和技巧。

2. 三视图的旋转：通过旋转物体，我们可以观察到不同的视图。

在数学中，我们可以通过旋转主视图、左视图和顶视图，来得到其他角度的视图。

通过观察这些视图，我们可以更全面地认识一个物体。

3. 三视图的投影：在三维空间中，一个物体在某个平面上的投影就是其相应视图。

通过投影，我们可以将三维物体转化为二维图形。

在几何学中，投影是一个重要的概念，可以帮助我们研究空间中的物体。

除了上述的知识点，三视图还与其他数学概念有一定的联系。

比如，在解方程和计算几何中，我们可以通过三视图来解决问题。

三视图还与空间几何和立体几何等知识有关联。

总结：在高中数学中，三视是一个重要的概念，涉及到几何图形的建模和分析。

通过观察和分析三视图，我们可以更准确地描述和理解一个物体的形状和尺寸。

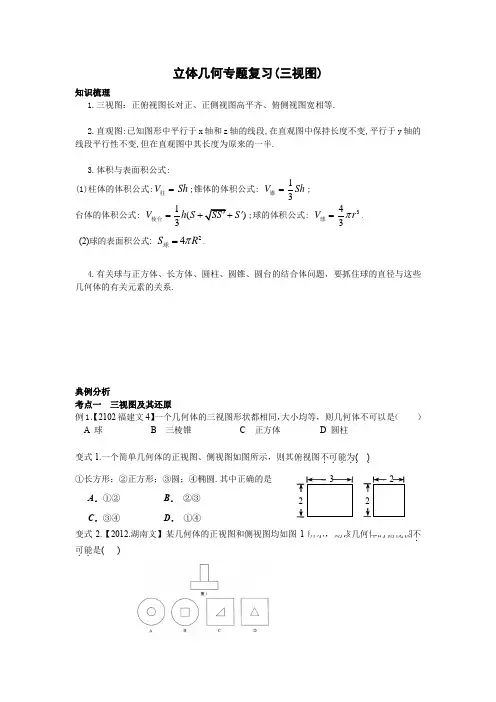

立体几何专题复习(三视图)知识梳理1.三视图：正俯视图长对正、正侧视图高平齐、俯侧视图宽相等.2.直观图:已知图形中平行于x 轴和z 轴的线段,在直观图中保持长度不变,平行于y 轴的线段平行性不变,但在直观图中其长度为原来的一半.3.体积与表面积公式:(1)柱体的体积公式:V =柱Sh ;锥体的体积公式: V =锥13Sh ; 台体的体积公式: V =棱台1()3h S S '+;球的体积公式: V =球343r π. (2)球的表面积公式: 24S R π=球.4.有关球与正方体、长方体、圆柱、圆锥、圆台的结合体问题，要抓住球的直径与这些几何体的有关元素的关系.典例分析考点一 三视图及其还原例1．【2102福建文4】一个几何体的三视图形状都相同，大小均等， 则几何体不可以是（ ） A 球 B 三棱锥 C 正方体 D 圆柱变式1.一个简单几何体的正视图、侧视图如图所示，则其俯视图不可能为．．．．( ) ．． ①长方形；②正方形；③圆；④椭圆.其中正确的是 A ．①② B ． ②③ C ．③④ D ． ①④变式2.【2012.．可能．．是( )变式 3.（2011年高考江西卷文科9)将长方体截去一个四棱锥，得到的几何体如右图所示，则该几何体的左视图为（ ）考点二 直观图(斜二测法)例2．已知矩形如图所示,请利用斜二测法作出其直观图.变式练习. 如下图所示，直观图///B A O 是有一个角为045的三角形，则其原平面图形的面积为________.考点三 表面积与体积例3.【2012高考安徽文】某几何体的三视图如图所示，则该几何体的体积等于______。

变式练习1.【2012高考辽宁文】一个几何体的三视图如图所示，则该几何体的体积为_______________.变式练习2.(2008广东文数)已知某几何体的俯视图是如图5所示的矩形，正视图(或称主视图)是一个底边长为8、高为4的等腰三角形，侧视图(或称左视图)是一个底边长为6、高为4的等腰三角形．(1)求该几何体的体积V ； (2)求该几何体的侧面积S ．考点四 几何组合体的面积与体积问题例4. 右图是底面半径为1，母线长均为2的圆锥和圆柱的组合体，则该组合体的侧视图的面积为（ ）A ．B ．C ．D ．变式练习.如下图为一个几何体的三视图，尺寸如图所示，则该几何体的表面积为 （不考虑接触点）( ) A. 6+3+πB. 18+3+π4 C. 18+23+π D. 32+π课堂检测1.【2012高考上海文5】一个高为2的圆柱，底面周长为2π，该圆柱的表面积为2. —个几何体的三视图及其尺寸如下(左)，则该几何体的表面积( ) A.B.C.D.3.右上图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是_________4．如图是某几何体的三视图，其中正视图是腰长为2的等腰三角形，俯视图是半径为1的半圆，则该几何体的体积是 ．8π6π42正视图 侧视图俯视图正视图 俯视图侧视图5.若某几何体的三视图（单位：），如图所示，则此几何体的体积是 ．6.平面α截球O 的球面所得圆的半径为1，球心O 到平面α的距离为2，则此球的体积为 ( )（A ）6π （B ）43π （C ）46π （D ）63π7.【2012高考湖北文】已知某几何体的三视图如图所示，则该几何体的体积为____________.8.(2010广东)某高速公路收费站入口处的安全标识墩如图4所示,墩的上半部分是正四棱锥P －EFGH,下半部分是长方体ABCD －EFGH.图5、图6分别是该标识墩的正(主)视图和俯视图. （1）请画出该安全标识墩的侧(左)视图;（2）求该安全标识墩的体积cm 3cm。

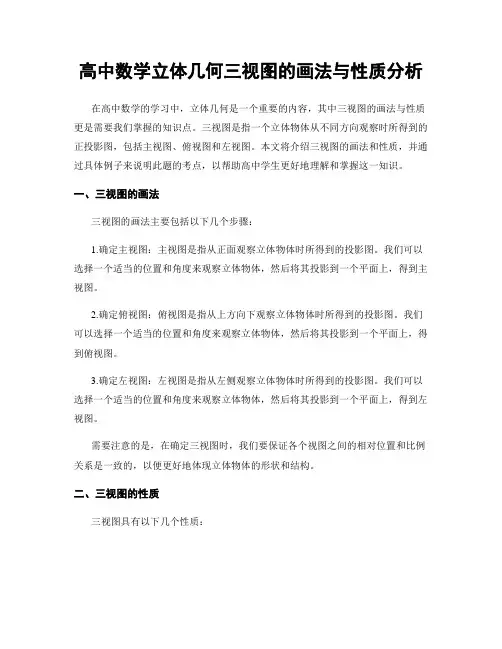

高中数学立体几何三视图的画法与性质分析在高中数学的学习中，立体几何是一个重要的内容，其中三视图的画法与性质更是需要我们掌握的知识点。

三视图是指一个立体物体从不同方向观察时所得到的正投影图，包括主视图、俯视图和左视图。

本文将介绍三视图的画法和性质，并通过具体例子来说明此题的考点，以帮助高中学生更好地理解和掌握这一知识。

一、三视图的画法三视图的画法主要包括以下几个步骤：1.确定主视图：主视图是指从正面观察立体物体时所得到的投影图。

我们可以选择一个适当的位置和角度来观察立体物体，然后将其投影到一个平面上，得到主视图。

2.确定俯视图：俯视图是指从上方向下观察立体物体时所得到的投影图。

我们可以选择一个适当的位置和角度来观察立体物体，然后将其投影到一个平面上，得到俯视图。

3.确定左视图：左视图是指从左侧观察立体物体时所得到的投影图。

我们可以选择一个适当的位置和角度来观察立体物体，然后将其投影到一个平面上，得到左视图。

需要注意的是，在确定三视图时，我们要保证各个视图之间的相对位置和比例关系是一致的，以便更好地体现立体物体的形状和结构。

二、三视图的性质三视图具有以下几个性质：1.各视图之间的关系：主视图、俯视图和左视图是相互关联的，它们共同构成了一个完整的立体物体的图像。

通过观察三视图，我们可以了解立体物体的各个面的形状和大小。

2.投影关系：三视图是立体物体在不同方向上的投影，它们之间存在一定的投影关系。

例如，在主视图中，立体物体的前面对应俯视图的上方，左面对应左视图的右方。

3.边与面的关系：通过观察三视图，我们可以确定立体物体的各个边和面的位置和形状。

例如，在主视图中，我们可以看到立体物体的前面、后面、左面、右面等。

三、举例说明为了更好地理解和掌握三视图的画法和性质，我们以一个简单的立方体为例进行说明。

首先，我们确定立方体的主视图。

假设我们选择立方体的一个面作为主视图，将其投影到平面上得到主视图。

接下来，我们确定立方体的俯视图。

立体几何篇（空间球专题）空间球：三个重要的模型三个重要的技巧三个重要的模型1、正方体模型2、正四面体模型3、长方体模型1、正方体模型正方体的常用结论（假设边长为a ）（1）外接球a r 231=，棱切球a r 222=，内切球a r 213= （2）最大投影面积为23a ，最小投影面积为2a2、正四面体正四面体的常用结论（假设边长为b ）（1）任何一个正四面体都对应一个正方体且a b 2=（2）外接球即为正方体的外接球b a r 46231==；棱切球即为正方体的内切球b a r 42222==； 内切球半径为外接球半径的31，b r r 1263113== 等体积331431r S h S V ••=•= h r h r 434113=•= 3113=r r b h 36= （3）正四面体的高等于b 36，且正四面体内任意一点到四个面的距离之和为定值（正四面体的高） （4）正四面体对棱互相垂直，对棱之间的距离为b 22； （5）最大投影面积为221b ，最小投影面积为242b例1、正三棱锥ABC S -的侧棱与底面边长相等，如果F E ,分别为AB SC ,的中点，那么异面直线EF 与SA 所成的角等于_______________________例2、已知ABC S -是一体积为72的正四面体，连接两个面的垂心F E ,，则线段EF 的长是_______________________3、长方体模型长方体的常用结论（c b a ,,为长方体的长、宽、高）（1）三边两两垂直或三面两两垂直，即称“墙角”可补成对应长方体，体对角线即为直径，即有22224R c b a =++；（2）具有公共斜边的直角三角形，斜边即为球的直径。

例3、（辽宁高考）已知点D C B A P ,,,,是球O 表面上的点，⊥PA 平面ABCD ，四边形ABCD 的边长为32正方形，若62=PA ，则OAB ∆的面积为___________例4、（浙江高考）如图，已知球O 点面上四点D C B A ,,,，⊥DA 平面ABC ，BC AB ⊥，3===BC AB DA ，则球O 的体积等于_______________4、空间球的三个重要的准则1、外接球的球心在底面三角形的外心向上作的垂线；2、常用垂径勾股定理；3、内切球常用等体积；4、复杂的可以建系求解。

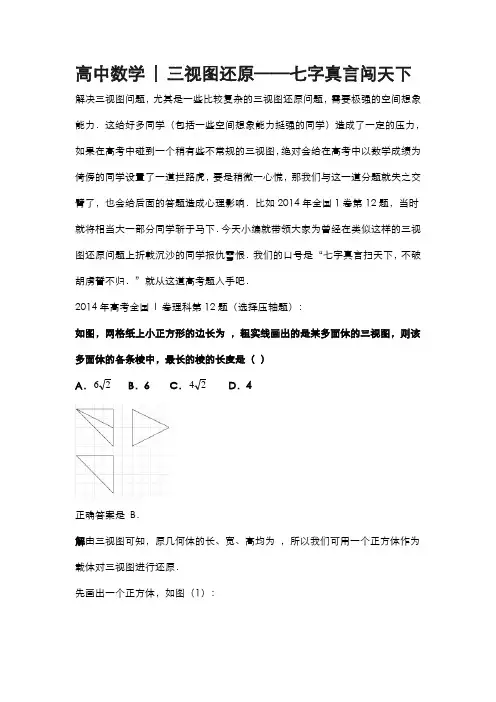

高中数学 | 三视图还原——七字真言闯天下 解决三视图问题，尤其是一些比较复杂的三视图还原问题，需要极强的空间想象能力．这给好多同学（包括一些空间想象能力挺强的同学）造成了一定的压力，如果在高考中碰到一个稍有些不常规的三视图，绝对会给在高考中以数学成绩为倚傍的同学设置了一道拦路虎，要是稍微一心慌，那我们与这一道分题就失之交臂了，也会给后面的答题造成心理影响．比如2014年全国1卷第12题，当时就将相当大一部分同学斩于马下．今天小编就带领大家为曾经在类似这样的三视图还原问题上折戟沉沙的同学报仇雪恨．我们的口号是“七字真言扫天下，不破胡虏誓不归．”就从这道高考题入手吧．2014年高考全国 I 卷理科第12题（选择压轴题）：如图，网格纸上小正方形的边长为 ，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度是（ ）A ．26B ．6C ．24D ．4正确答案是 B ．解由三视图可知，原几何体的长、宽、高均为 ，所以我们可用一个正方体作为载体对三视图进行还原．先画出一个正方体，如图（1）：第一步，根据正视图，在正方体中画出正视图上的四个顶点的原象所在的线段，这里我们用红线表示．如图（2），即正视图的四个顶点必定是由图中红线上的点投影而成的．第二步，左视图有三个顶点，画出它们的原象所在的线段，用蓝线表示，如图（3）．第三步，俯视图有三个顶点，画出它们的原象所在的线段，用绿线表示，如图（4）．最后一步，三种颜色线的公共点（只有两种颜色线的交点不行）即为原几何体的顶点，连接各顶点即为原几何体，如图（5）．至此，易知哪条棱是最长棱，求出即可．大家是不是体会到了用这种方法还原三视图的妙处呢？这种方法的核心其实就是七个字：“三线交汇得顶点”．这样是不是比我们以前那种天马行空的遐想接地气一些呢？由此，我们在三视图还原上就可以七字真言扫天下了．注一此方法更适用于解决三棱锥的问题，画直观图后需要验证一下是否符合．注二参考文章：下面给出一道练习．如图，网格纸上的小正方形的边长为，粗实线画出的是某多面体的三视图，则该多面体的各条棱中，最长的棱的长度为______．答案是．提示如图．。

高中数学立体几何知识点总结(全)垂直直线：两条直线的夹角为90度。

XXX.三．点与平面的位置关系点在平面上：点在平面内部；点在平面外：点在平面的一侧；点在平面上方或下方：需要指定一个方向向量，点在平面的哪一侧就取决于该方向向量与平面法向量的夹角。

四．直线与平面的位置关系直线在平面上：直线的每一点都在平面上；直线在平面内部：直线与平面没有交点；直线与平面相交：直线与平面有且只有一个交点；直线平行于平面：直线与平面没有交点，且方向向量与平面法向量垂直。

改写后：一、空间几何体的三视图空间几何体的三视图包括正视图、侧视图和俯视图。

其中，正视图是指从几何体的前面向后面正投影得到的投影图，反映了物体的高度和长度；侧视图是指从几何体的左面向右面正投影得到的投影图，反映了物体的高度和宽度；俯视图是指从几何体的上面向下面正投影得到的投影图，反映了物体的长度和宽度。

在三视图中，长对正，高平齐，宽相等是反映长、宽、高特点的简洁表述。

二、空间几何体的直观图斜二测画法是一种用于绘制空间几何体直观图的方法。

基本步骤包括建立适当的直角坐标系xOy，建立斜坐标系x'O'y'，并画出对应图形。

在直观图中，已知图形平行于X轴的线段画成平行于X'轴，长度不变；已知图形平行于Y轴的线段画成平行于Y'轴，长度变为原来的一半。

直观图与原图形的面积关系是直观图面积为原图形面积的四分之一。

三、空间几何体的表面积与体积圆柱、圆锥、圆台的侧面积分别为2πrl、πrl和πr(l+R)，其中r表示底面半径，l表示母线长度，R表示上底面半径。

圆柱、圆锥、圆台的体积分别为Sh、S/3h和S(h/3)，其中S为底面积，h为高度。

球的表面积和体积分别为4πR²和(4/3)πR³。

四、点、直线、平面之间的位置关系平面的基本性质包括三条公理，分别是公理1、公理2和公理3.直线与直线的位置关系有相交、平行和垂直；点与平面的位置关系有在平面上、在平面内部、在平面外部、在平面上方或下方；直线与平面的位置关系有在平面上、在平面内部、相交和平行。

高中数学三视图知识点总结及解题技巧专题汇总1、三视图的概念（1）正投影的概念：正投影是指投影线互相平行，并都垂直于投影面的投影。

（2）三视图：物体向投影面投影所得到的图形，称为视图。

将物体在三个相互垂直的平面内作垂直投影所得的三个图形，称为三视图。

分别为主视图（正）、俯视图和侧（左）视图。

2、识图技巧（1）试图位置一般三视图的放置方式是按下图所示的标准位置，如果题目中给出的不是，那么为了解题的需要，可以把它们摆放为标准位置，便于尺寸的对应；（2）侧面与试图的关系当几何体的侧面与投影面不平行的时候，这个角度的视图的形状就不是该侧面的形状，只有当侧面与投影面平行的时候，视图才能真实地反映几何体侧面的形状。

（3）看图要领：主、俯视图长对正；主、侧视图高平齐；俯、侧视图宽相等；（4）三视图考题中选取的几何体一般有三种（I）一些常见的几何体，如长方体、棱柱、棱锥、圆柱、圆锥、球等等，熟悉这些几何体的三视图是个基础。

（II）上述几何体被平面截取后得到的几何体，比如将正方体消去一个角后的几何体；（III）2个几何体的组合体，比如把一个球放在一个长方体上面；3、解题要领（1）先确定底面——大多数试题中下，俯视图的图形都是几何体底面的真实形状；（2）找视图中有线线垂直的地方，这些关键线往往对应着几何体中线面垂直、面面垂直的地方，几何体的高很多情况就是视图平面图形的高，求几何体的体积时这一点显得尤为重要；（3）注意三视图与几何体的摆放位置直接相关，同样一个几何体若摆放位置不同，那么三视图的形状也会有变化；4、典型例题讲解例题1：某几何体的三视图如下，确定它的形状；分析：（1）看俯视图，可知底面是直角三角形；（2）主视图中，SA那里是直角，而俯视图中，与SA对应的是点S，这样可以确定SA在几何体中是一条与底面垂直的棱，（3）结合以上画出直观图；图（1）底面是直角三角形ACB,∠ACB是直角；（2）S A和底面垂直；这个问题如果设计成一个考题，可能是这样：一个几何体的三视图如图所示，它的体积是 .因为涉及到计算，因此我们最好把三视图重新画一下，放到标准位置，方便长度关系的计算，由对应关系，可以算得底面三角形的高应为2，故底面的面积为124=42⨯⨯； 而高为2，则体积为1824=33⨯⨯例题2．(2007年山东8)已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm ），可得这个几何体的体积是（ ）Ａ．34000cm 3 Ｂ．38000cm 3Ｃ．32000cmＤ．34000cm分析：（1）看俯视图，确定底面为一个正方形；（2）看正视图和俯视图，最右边应该面面垂直，而且与底面垂直的是一个三角形的面，； （3）这样就可以确定了，这个几何体是一个四棱锥，底面是正方形，一个侧面是等腰三角形且与底面垂直；（4）可以得出棱锥的顶点在底面的投影是底面右边的中点，底面积为400，高为20，所以体积为38000cm 3。

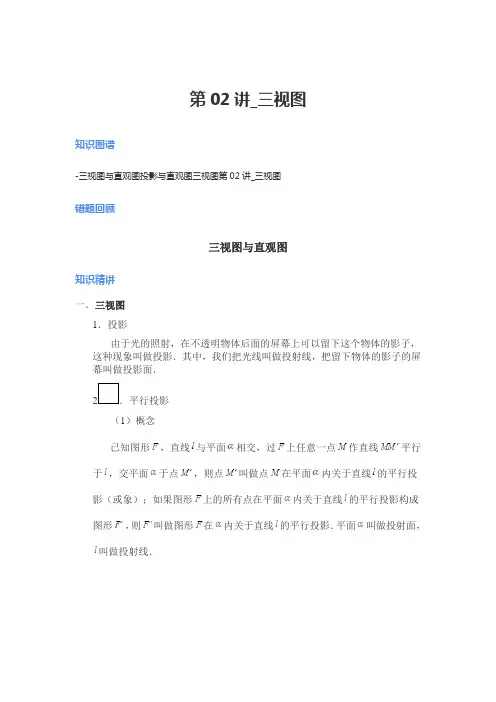

知识图谱-三视图与直观图投影与直观图三视图第02讲_三视图错题回顾三视图与直观图知识精讲一．三视图1．投影由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，我们把光线叫做投射线，把留下物体的影子的屏幕叫做投影面．（1）概念已知图形，直线与平面相交，过上任意一点作直线平行于，交平面于点，则点叫做点在平面内关于直线的平行投影（或象）；如果图形上的所有点在平面内关于直线的平行投影构成图形，则叫做图形在内关于直线的平行投影．平面叫做投射面，叫做投射线．另外一种解释是：我们把在一束平行光线照射下形成的投影，叫做平行投影．平行投影的投涉线是平行的．在平行投影中，投影线正对着投影面时，叫做正投影，否则叫做斜投影．（2）性质若图形中的直线或线段不平行于投射线时，平行投影具有以下性质：①直线或线段的平行投影仍是直线或线段；②平行直线的平行投影是平行或重合的直线；③平行于投射面的线段，它的投影与这条线段平行且等长；④平行于投射面的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．（3）正投影概念：在平行投影中，如果投射线与投射面垂直，则称这样的平行投影为正投影．性质：①垂直于投射面的直线或线段的正投影是点；②垂直于投射面的平面图形的正投影是直线或直线的一部分．3．中心投影一个点光源把一个图形照射到一个平面上，这个图形的影子就是它在这个平面上的中心投影．中心投影的直观性强，看起来与人的视觉效果一致，常在绘画时使用，在立体几何中，一般用平行投影原理来画图．4．三视图在画正投影时，常选取三个互相垂直的平面作为投射面，一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图．将空间图形向这三个平面作正投影，然后把这三个投影按一定的布局放在一个平面内，这样构成的图形叫做空间图形的三视图．如右图为圆锥的三视图：5．学习投影的几个问题（1）投影法背景知识物体在光线的照射下，就会在地面或墙壁上产生影子，人们将这种自然现象加以科学的抽象，总结其中的规律，提出了投影的方法，使物体在投影面上产生图像的方法叫投影法，工程上常用各种投影法来绘制用途不同的工程图样．（2）平行投影的投影线互相平行，中心投影的投影线相交于一点；（3）三视图是观察者从不同位置观察同一个几何体画出的空间几何体图形，直观图是观察者站在某一点观察几何体画出的空间几何体的图形；（4）三视图分别是从三个方向看到的物体轮廓线的正投影所围成的平面图形．画三视图时，可以把垂直投影面的视线想象成平行光线从不同方向射向几何体，体会可见的轮廓线（包括被遮档，但是可以经过想象透视到的轮廓线）的投影就是所要画出的视图．一个物体的三视图的排列规则是：俯视图放在主视图的下面，长度与主视图一样；左视图放在主视图的右面，高度与主视图一样，宽度与俯视图的宽度一样；三视图满足“长对正，高平齐，宽相等”的基本特征或说“主俯一样长，主左一样高，俯左一样宽”．二．直观图1．概念：用来表示空间图形的平面图形，叫做空间图形的直观图．画法：斜二测画法和正等测画法：2．斜二测画法规则（1）在已知图形所在的空间中取水平平面，作相互垂直的轴，，再作轴，使，．（三维空间中）（2）画直观图时，把，，画成对应的轴，使或，，所确定的平面表示水平平面．（二维平面上）（3）已知图形中，平行于轴，轴或轴的线段，在直观图中分别画成平行于轴，轴或的线段．并使它们和所画坐标轴的位置关系，与已知图形中相应线段和原坐标轴的位置关系相同．（4）已知图形中平行于轴和轴的线段，在直观图中保持长度不变，平行于轴的线段，长度为原来的一半．（5）画图完成后，擦去作为辅助线的坐标轴，就得到了空间图形的直观图．三点剖析一.方法点拨1．直观图和三视图都是我们在平面上表示空间图形的平面图形．直观图是观察者站在某一点观察一个空间几何体而画出的图形；三视图是观察者从三个不同位置观察同一个空间几何体而画出的图形．绘制和识别直观图时，要注意被遮住的线用虚线表示或不画．2．三视图的排列规则是：俯视图放在主视图的下面，长度与主视图一样，左视图放在主视图的右面，高度与主视图一样，宽度与俯视图一样．即“长对正、高平齐、宽相等”．画三视图时，能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示．3．由三视图还原直观图时，可以借助长方体，将三个视图分别画在三个投影面内，再由各图中的点(通常找顶点)出发还原投射线，从而确定原图的点（通常是顶点），再得到（连接顶点）立体图形的直观图．4.平面直观图的斜二测画法中，直观图与原图的面积比为.题模精讲题模一投影与直观图例1.1、下列命题正确的是（）A、直线的平行投影一定为直线B、一个圆在平面上的平行投影可以是圆或椭圆或线段C、矩形的平行投影一定是矩形D、两条相交直线的平行投影可以平行例1.2、斜二测画法所得的直观图的多边形面积为，那么原图多边形面积是_______．例1.3、如图1-13所示，分别为正方体的面、面的中心，则四边形在该正方体的面上的正投影可能是___________.题模二三视图例2.1、下列几何体中，主视图、左视图、俯视图相同的几何体是（）A、球和圆柱B、圆柱和圆锥C、正方体的圆柱D、球和正方体例2.2、一个简单几何体的正视图，侧视图如图所示，则其俯视图不可能为①长方形；②正方形；③圆；④椭圆．其中正确的是（）A、①②B、②③C、③④D、①④例2.3、如图，三棱柱的侧棱长和底面边长均为，且侧棱底面，其正（主）视图是边长为的正方形，则此三棱柱侧（左）视图的面积为（）A、B、D、C、随练1.1、将一个边长为4的正方形用斜二测画法画在纸上后，相应的四边形的面积为__________．随练1.2、如图所示为一个几何体的三视图，其中俯视图为正三角形，左视图的面积为则矩形的面积为__________．随练1.3、某三棱锥的三视图如图所示，则该三棱锥的表面积是（）A、B、C 、D 、 5随练1.4、将正三棱柱截去三个角（如图1所示A ，B ，C 分别是△GHI 三边的中点）得到几何体如图2，则该几何体按图2所示方向的侧视图（或称左视图）为（ ）A 、B 、C 、D 、自我总结 课后作业作业1、以正方形相邻两边为坐标轴建立直角坐标系，在这一坐标系下用斜二测画法画出的正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积是（） A 、 16B 、 64C 、 16或64D 、 以上都不对作业2、如图是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱，其正（主）视图、俯视图如图； ②存在四棱柱，其正（主）视图、俯视图如图； ③存在圆柱，其正（主）视图、俯视图如图．其中真命题的个数是（）A、3B、2C、1D、0作业3、一个体积为的正三棱柱的三视图如图所示，则这个三棱柱的左视图的面积为（）B、A、D、C、作业4、某物体的三视图如下图所示，试判断该几何体的形状．已知主视图与左视图都是边长为3的正三角形，求其侧面积．。

可编辑修改精选全文完整版
高中数学知识点：空间几何体的三视图
1．三视图的概念
把一个空间几何体投影到一个平面上，可以获得一个平面图形，但是只有一个平面图形很难把握几何体的全貌，因此我们需要从多个角度进行投影，这样才能较好地把握几何体的形状和大小．通常，我们总是选择三种投影．
（1）光线从几何体的前面向后面正投影，得到的投影图叫做几何体的正视图；
（2）光线从几何体的左面向右面正投影，得到的投影图叫做几何体的侧视图；
（3）光线从几何体的上面向下面正投影，得到的投影图叫做几何体的俯视图．
几何体的正视图、侧视图和俯视图统称为几何体的三视图．
2．三视图的画法规则
画三视图时，以正视图为准，俯视图在正视图的正下方，侧视图在正视图的正右方，正、俯、侧三个视图之间必须互相对齐，不能错位．
正视图反映物体的长度和高度，俯视图反映物体的长度和宽度，侧视图反映物体的宽度和高度，由此，每两个视图之间有一定的对应关系，根据这种对应关系得到三视图的画法规则：
（1）正、俯视图都反映物体的长度——“长对正”；
（2）正、侧视图都反映物体的高度——“高平齐”；（3）俯、侧视图都反映物体的宽度——“宽相等”．。

高考数学：立体几何——三视图——命题类型规律和解题技巧三视图问题是高考中的重要题型。

此类问题要求学生有较强的空间想象能力，因此成为很多考生做题的难点。

下面将三视图考题的出题规律和解题技巧，归结如下。

根据高考所考查几何体的结构特征，其出题类型分为三种：单体型、组合型和切削型，现逐一分析。

一、单体型所谓单体型，即根据三视图还原后的几何体是一个我们常见的基本几何体，如长方体、三棱锥、圆锥、三棱柱、球等。

一般情况下，我们可以根据下列结论来判断所求几何体的结构特征：(1)三视图为三个三角形，对应三棱锥；(2)三视图为两个三角形和一个四边形，对应四棱锥；(3)三视图为两个三角形和一个圆，对应圆锥；(4)三视图为一个三角形和两个四边形，对应三棱柱；(5)三视图为两个四边形和一个圆，对应圆柱。

二、组合型所谓组合型,即根据三视图还原后的几何体是两个或两个以上的几何单体组合而成的，此时我们只需根据三视图看懂相应部分对应的每个单体的结构特征即可。

三、切削型所谓切削型．即根据三视图还原后的几何体可以看成是从某一熟悉的几何单体(我们可以将其看成所求几何体的载体)中截去一部分后得到的。

对于此类问题，我们的解决方案是：先画出所求几何体的载体，再根据题意截去其中一部分，最后根据题目中的位置关系和数量关系进行推理和计算。

例1：[2018全国卷Ⅲ,3,5分]中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫棒头，凹进部分叫卯眼，图中木构件右边的小长方体是棒头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是（）思路分析：根据题意画出带卯眼的木构件的直观图，借助直观图判断俯视图。

解析：由题意带卯眼的木构件的直观图如下图所示，由直观图知其俯视图应选A。

答案：A注意：不要忽视木构件俯视图中的虚线。

例2：[2018北京卷,5,5分]某四棱锥的三视图如图所示，在此三棱锥的侧面中，直角三角形的个数为（）A．1 B．2 C．3 D．4思路分析：根据还原出来几何体的形状，判断直角三角形的个数。

立体几何和三视图一、知识点回顾1、空间几何体的三视图定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、 俯视图（从上向下）注：正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度； 俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度。

▲长对正，高平齐 ，宽相等2、柱体、锥体、台体的表面积与体积（1）几何体的表面积为几何体各个面的面积的和。

（2）特殊几何体表面积公式（c 为底面周长，h 为高，'h 为斜高，l 为母线）ch S =直棱柱侧面积 rh S π2=圆柱侧 '21ch S =正棱锥侧面积 rlS π=圆锥侧面积')(2121h c c S +=正棱台侧面积 l R r S π)(+=圆台侧面积 ()l r r S +=π2圆柱表()l r r S +=π圆锥表 ()22R Rl rl r S +++=π圆台表（3）柱体、锥体、台体的体积公式V Sh =柱 2V Sh r h π==圆柱 13V Sh =锥 h r V 231π=圆锥'1()3V S S h =台'2211()()33V S S h r rR R h π=+=++圆台二、专题讲解1、空间角问题（1）直线与直线所成的角 ①两平行直线所成的角：规定为 0。

②两条相交直线所成的角：两条直线相交其中不大于直角的角，叫这两条直线所成的角。

③两条异面直线所成的角：过空间任意一点O ，分别作与两条异面直线a ，b 平行的直线b a '',，形成两条相交直线，这两条相交直线所成的不大于直角的角叫做两条异面直线所成的角。

（2）直线和平面所成的角①平面的平行线与平面所成的角：规定为 0。

②平面的垂线与平面所成的角：规定为90。

③平面的斜线与平面所成的角：平面的一条斜线和它在平面内的射影所成的锐角，叫做这条直线和这个平面所成的角。

专题1空间立体几何的三视图、表面积和体积【考点点击】1．以选择、填空题形式考查空间位置关系的判断，及文字语言、图形语言、符号语言的转换，难度适中；2．以熟悉的几何体为背景，考查多面体或旋转体的侧面积、表面积和体积计算，间接考查空间位置关系的判断及转化思想等，常以三视图形式给出几何体，辅以考查识图、用图能力及空间想象能力，难度中等．3.几何体的三视图与表（侧）面积、体积计算结合；【重点知识】一、空间几何体1．柱体、锥体、台体、球的结构特征名称几何特征棱柱①有两个面互相平行(底面可以是任意多边形)；②其余各面都是平行四边形，并且每相邻两个四边形的公共边互相平行棱锥①有一个面是多边形(底面)；②其余各面是有公共顶点的三角形．棱台①底面互相平行；②所有侧棱延长后交于一点(即原棱锥的顶点)圆柱①有两个互相平行的圆面(底面)；②有一个侧面是曲面(母线绕轴旋转一周形成的)，且母线与底面垂直圆台①底面互相平行；②有一个侧面是曲面，可以看成母线绕轴旋转一周形成的球①有一个曲面是球面；②有一个球心和一条半径长R，球是一个几何体(包括内部)，可以看成半圆以它的直径所在直线为旋转轴旋转一周形成的2.柱体、锥体、台体、球的表面积与体积名称体积表面积棱柱V棱柱＝Sh(S为底面积，h为高)S棱柱＝2S底面＋S侧面棱锥V棱锥＝13Sh(S为底面积，h为高)S棱锥＝S底面＋S侧面棱台V棱台＝13h(S＋SS′＋S′)S棱台＝S上底＋S下底＋S侧面圆柱V圆柱＝πr2h(r为底面半径，h为高)S圆柱＝2πrl＋2πr2(r为底面半径，l为母线长)圆锥V圆锥＝13πr2h(r为底面半径，h为高)S圆锥＝πrl＋πr2(r为底面半径，l为母线长)圆台V圆台＝13πh(r2＋rr′＋r′2)S圆台＝π(r＋r′)l＋πr2＋πr′2球V球＝43πR3(R为球的半径)S球＝4πR2(R为球的半径)3.空间几何体的三视图和直观图(1)空间几何体的三视图三视图的正视图、侧视图、俯视图分别是从物体的正前方、正左方、正上方看到的物体轮廓线的正投影围成的平面图形，三视图的画法规则为“长对正、高平齐、宽相等”．(2)空间几何体的直观图空间几何体直观图的画法常采用斜二测画法．用斜二测画法画平面图形的直观图规则为“轴夹角45°(或135°)，平行长不变，垂直长减半”．4．几何体沿表面某两点的最短距离问题一般用展开图解决；不规则几何体求体积一般用割补法和等积法求解；三视图问题要特别留意各种视图与观察者的相对位置关系.【考点分析】考点一空间几何体的结构【例1】已知正三棱锥P­ABC ，点P ，A ，B ，C 都在半径为3的球面上，若PA ，PB ，PC 两两相互垂直，则球心到截面ABC 的距离为________．【答案】33【解析】正三棱锥P­ABC 可看作由正方体PADC­BEFG 截得，如图所示，PF 为三棱锥P­ABC 的外接球的直径，且PF ⊥平面ABC.设正方体棱长为a ，则22,2,1232=====BC AC AB a a ，3223222221=⨯⨯⨯=∆ABC S ，由,PAC B ABC P V V --=得222213131⨯⨯⨯⨯=⋅∆ABC S h ，所以332=h 因此球心到平面ABC 得距离为33考点二三视图、直观图【例2】下图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（）（A ）20π（B ）24π（C ）28π（D ）32π【答案】C【解析】由题意可知，圆柱的侧面积为12π2416πS =⋅⋅=，圆锥的侧面积为2π248πS =⋅⋅=，圆柱的底面面积为23π24πS =⋅=，故该几何体的表面积为12328πS S S S =++=，故选C.【例3】某三棱锥的三视图如图所示，则该三棱锥的表面积是()A ．2＋5B ．4＋5C ．2＋25D ．5【答案】C【解析】该三棱锥的直观图如图所示：过D 作DE ⊥BC ，交BC 于E ，连接AE ，则BC ＝2，EC ＝1，AD ＝1，ED ＝2，ABCABD ACD BCD S S S S S ∆∆∆∆+++=表5225221152115212221+=⨯⨯+⨯⨯+⨯⨯+⨯⨯=考点三几何体的表面积【例4】长方体的长、宽、高分别为3,2,1，其顶点都在球O 的球面上，则球O 的表面积为【答案】14π.【解析】球的直径是长方体的体对角线，所以222232114,4π14π.R S R =++===【例5】如图,某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是328π,则它的表面积是（）（A ）17π（B ）18π（C ）20π（D ）28π【答案】A【解析】该几何体直观图如图所示：是一个球被切掉左上角的81,设球的半径为R ,则32834873ππ=⨯=R V ,解得R 2=,所以它的表面积是87的球面面积和三个扇形面积之和πππ172413248722=⨯⨯+⨯⨯=S 故选A ．考点四几何体的体积【例6．】已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为（）A ．πB ．3π4C ．π2D ．π4【答案】B【解析】绘制圆柱的轴截面如图所示，由题意可得：11,2AC AB ==，结合勾股定理，底面半径2213122r ⎛⎫=-= ⎪⎝⎭，由圆柱的体积公式，可得圆柱的体积是2233ππ1π24V r h ⎛==⨯⨯= ⎝⎭，故选B.考点五与球的组合体问题纵观近几年高考对于组合体的考查，重点放在与球相关的外接与内切问题上.要求学生有较强的空间想象能力和准确的计算能力，才能顺利解答.从实际教学来看，这部分知识是学生掌握最为模糊，看到就头疼的题目.分析原因，除了这类题目的入手确实不易之外，主要是学生没有形成解题的模式和套路，以至于遇到类似的题目便产生畏惧心理.本文就高中阶段出现这类问题加以类型的总结和方法的探讨.【例7】棱长为1的正方体1111ABCD A B C D -的8个顶点都在球O 的表面上，E F ，分别是棱1AA ，1DD 的中点，则直线EF 被球O 截得的线段长为（）A ．22B ．1C ．212+D ．2解：由题意可知，球为正方体的外接球.平面11AA DD 截面所得圆面的半径12,22AD R ==11EF AA DD ⊂ 面，∴直线EF 被球O 截得的线段为球的截面圆的直径22R =.【例8】正四棱柱1111ABCD A B C D -的各顶点都在半径为R 的球面上，则正四棱柱的侧面积有最值，为.【例9】在正三棱锥S ABC -中，M N 、分别是棱SC BC 、的中点，且AM MN ⊥,若侧棱23SA =,则正三棱锥S ABC -外接球的表面积是.解：如图，正三棱锥对棱相互垂直，即,AC SB ⊥又,,,.SB MN MN AC MN AM MN SAC ∴⊥⊥∴⊥∥又平面于是,,,SB SAC SB SA SB SC ⊥∴⊥⊥平面从而.SA SC ⊥此时正三棱锥S ABC -的三条侧棱互相垂直并且相等，故将正三棱锥补形为正方体.球的半径23,3,436.2R SA R S R ππ=∴=∴==【例10】一个几何体的三视图如图所示，其中主视图和左视图是腰长为1的两个全等的等腰直角三角形，则该几何体的外接球的表面积为()A ．12πB ．C ．3πD ．【答案】C【解析】把原来的几何体补成以DA DC DP 、、为长、宽、高的长方体，原几何体四棱锥与长方体是同一个外接球，2=R l ，=2R ，234434S R πππ==⨯=球.【例11】在三棱锥P －ABC 中，PA ＝,侧棱PA 与底面ABC 所成的角为60°，则该三棱锥外接球的体积为（）A ．πB.3π C.4πD.43π解：如图所示，过P 点作底面ABC 的垂线，垂足为O ，设H 为外接球的球心，连接,,AH AO 因60,PAO PA ∠== 故2AO =,32PO =又△AHO 为直角三角形，222,,AH PH r AH AO OH ==∴=+22233344(),1,1.2233r r r V ππ∴=+-∴=∴=⨯=【例12】矩形ABCD 中，4,3,AB BC ==沿AC 将矩形ABCD 折成一个直二面角B ACD --,则四面体ABCD 的外接球的体积是()A.π12125 B.π9125C.π6125D.π3125解：由题意分析可知，四面体ABCD 的外接球的球心落在AC 的中点，此时满足,OA OD OB OC ===522AC R ∴==,343V R π=1256π=.【总结归纳】1个特征——三视图的长度特征“长对正，宽相等，高平齐”，即正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽。

立体几何与空间向量01 空间几何体的结构及其三视图和直观图【考点讲解】一、具体目标：①能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等简易组合）的三视图，能识别上述的三视图所表示的立体模型，会用斜二测法画出它们的直观图。

②会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式。

③会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）.二、知识概述：1.空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面：在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高：在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．2.空间几何体的三视图三视图：几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．3.三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.4.还原几何体的基本要素是“长对齐，高平直，宽相等”. 简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．三、备考策略：1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.四、常考题型：三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征． 4. 三视图还原空间几何体首先应深刻理解三视图之间的关系，遵循“长对正，高平齐，宽相等”的基本原则，其内涵为正视图的高是几何体的高，长是几何体的长；俯视图的长是几何体的长，宽是几何体的宽；侧视图的高是几何体的高，宽是几何体的宽．由三视图画出直观图的步骤和思考方法：（1）首先看俯视图，根据俯视图画出几何体地面的直观图；（2）观察正视图和侧视图找到几何体前、后、左、右的高度；（3）画出整体，然后再根据三视图进行调整． 1. 【2019年高考浙江卷】祖暅是我国南北朝时代的伟大科学家，他提出的“幂势既同，则积不容异”称为祖暅原理，利用该原理可以得到柱体的体积公式V 柱体=Sh ，其中S 是柱体的底面积，h 是柱体的高．若某柱体的三视图如图所示（单位：cm ），则该柱体的体积（单位：cm 3）是（ ）A ．158B ．162C ．182D ．324【解析】本题首先根据三视图，还原得到几何体——棱柱，根据题目给定的数据，计算几何体的体积，由三视图得该棱柱的高为6，底面可以看作是由两个直角梯形组合而成的，其中一个上底为4，下底为6，高为3，另一个的上底为2，下底为6，高为3，则该棱柱的体积为264633616222++⎛⎫⨯+⨯⨯= ⎪⎝⎭.故选B. 【答案】B2.【2018年高考全国Ⅰ卷】某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M 在正视图上的对应点为A ，圆柱表面上的点N 在左视图上的对应点为B ，则在此圆柱侧面上，从M 到N 的路径中，最短路径的长度为（ ）【真题分析】A ．172B ．52C ．3D ．2【分析】该题考查的是有关几何体的表面上两点之间的最短距离的求解问题，在解题的过程中，需要明确两个点在几何体上所处的位置，再利用平面上两点间直线段最短，所以处理方法就是将面切开平铺，利用平面图形的相关特征求得结果.【解析】根据圆柱的三视图以及其本身的特征，知点M 在上底面上，点N 在下底面上，且可以确定点M 和点N 分别在以圆柱的高为长方形的宽，圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为√42+22=2√5，故选B ． 【答案】B3.【2018年高考全国Ⅰ卷】中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是（ ）【解析】本题主要考查空间几何体的三视图.由题意知，俯视图中应有一不可见的长方形，且俯视图应为对称图形.故选A ． 【答案】A4.【2018年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）俯视图正视图A ．2B ．4C ．6D ．8【解析】根据三视图可得几何体为一个直四棱柱，高为2，底面为直角梯形，上、下底分别为1，2，梯形的高为2，因此几何体的体积为()112226,2⨯+⨯⨯=故选C. 【答案】C5.【2018年高考北京卷文数】某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为A ．1B ．2C ．3D ．4【解析】本题要求会利用三视图的性质还原原立体图形，然后再应用立体图形的性质进行计算或验证. 由三视图可得四棱锥P ABCD -如图所示，在四棱锥P ABCD -中，2,2,2,1PD AD CD AB ====，由勾股定理可知：3,PA PC PB BC ====则在四棱锥中，直角三角形有：,,PAD PCD PAB △△△，共3个，故选C. 【答案】C6.【2017年高考全国Ⅰ卷理数】某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为（ ）A．10 B．12 C．14 D．16【解析】解决此类问题的关键是由三视图准确确定空间几何体的形状和结构特征，要求熟悉常见几何体的三视图.由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体各面内只有两个相同的梯形，则这些梯形的面积之和为12(24)2122⨯+⨯⨯=，故选B．【答案】B7.【2017年高考北京卷理数】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为( )A．B．C．D．2【解析】几何体是四棱锥P ABCD-，如图.最长的棱长为补成的正方体的体对角线，即该四棱锥的最长棱的长度为22222223l=++=，故选B．【答案】B8.【2017年高考全国Ⅱ卷】如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为（）A．90πB．63πC．42πD．36π【解析】由题意，该几何体是一个组合体，下半部分是一个底面半径为3，高为4的圆柱，其体积213436V =π⨯⨯=π，上半部分是一个底面半径为3，高为6的圆柱的一半，其体积221(36)272V =⨯π⨯⨯=π，故该组合体的体积12362763V V V =+=π+π=π．故选B ．【答案】B9.【2017年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）A ．12π+ B ．32π+ C ．312π+ D ．332π+ 【解析】根据所给三视图可还原几何体为半个圆锥和半个棱锥拼接而成的组合体，所以，几何体的体积为21113(21)13222V π⨯π=⨯⨯+⨯⨯=+，故选A ．【答案】A10.【2019年高考北京卷理数】某几何体是由一个正方体去掉一个四棱柱所得，其三视图如图所示．如果网格纸上小正方形的边长为1，那么该几何体的体积为__________．【解析】如图所示，在棱长为4的正方体中，三视图对应的几何体为正方体去掉棱柱1111MPD A NQC B -之后余下的几何体，则几何体的体积()3142424402V =-⨯+⨯⨯=. 【答案】401.【2017北京，文6】某三棱锥的三视图如图所示，则该三棱锥的体积为（ ）A.60B.30C.20D.10【解析】本题主要考查的将三视图还原成几何体后求体积的问题。

高三《立体几何》专题复习一、常用知识点回顾1、三视图。

正侧一样高，正俯一样长，侧府一样宽，看不到的线画虚线。

2、常用公式与结论。

（1）圆柱、圆锥、圆台的侧面展开图及侧面积公式；（2）空间几何体的表面积与体积公式；（3）全品高考复习方案（听课手册）105页的常用结论3、两条异面直线所成的角；直线与平面所成的角。

4、证明两条直线平行的常用方法；直线与平面平行的判定与性质；面面平行的判定与性质。

5、证明两条直线垂直的常用方法；直线与平面垂直的判定与性质；两个平面垂直的判定与性质。

二、题型训练题型一：三视图的运用，求几何体的体积、表面积例1、如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的表面积为（）（A）18+（B）54+（C）90（D）81【练习1】某圆柱的高为2,底面周长为16,其三视图如右图.圆柱表面上的点M在正视图上的对应点为A,圆柱表面上的点N在左视图上的对应点为B,则在此圆柱侧面上,从M到N的路径中,最短路径的长度为（）C.3D.2【练习2】如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分后所得，则该几何体的体积为（ ）A.90πB.63πC.42πD.36π【练习3】如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（ ）（A ）20π（B ）24π（C ）28π（D ）32π例2、在封闭的直三棱柱ABC －A 1B 1C 1内有一个体积为V 的球.若AB ⊥BC ，AB =6，BC =8，AA 1=3，则V 的最大值是（ ）（A ）4π （B ）9π2 （C ）6π （D ）32π3变式1：在封闭的直三棱柱ABC－A1B1C1内有一个体积为V的球.若AB⊥BC，AB=6，BC=8，AA1=5，则V的最大值是变式2：在封闭的长方体ABCD－A1B1C1D1内有一个体积为V的球.若AB=BC=6，AA1=3，则V的最大值是变式3：（1）长方体的长、宽、高分别为3,2,1，其顶点都在球O的球面上，则球O的表面积为（2）体积为8的正方体的顶点都在同一球面上，则该球面的表面积为变式4：【练习1】已知圆柱的上、下底面的中心分别为O1,O2,过直线O1O2的平面截该圆柱所得的截面是面积为8的正方形,则该圆柱的表面积为（）A. B.12π C. D.10π【练习3】已知圆锥的顶点为S，母线SA，SB互相垂直，SA与圆锥底面所成角为30°，若SAB的面积为8，则该圆锥的体积为_______题型二：平行问题例1、如图，四棱锥P-ABCD中，PA⊥底面ABCD，AD∥BC，AB=AD=AC=3，PA=BC=4，M为线段AD上一点，AM=2MD，N为PC的中点.（I）证明MN∥平面PAB; （II）求四面体N-BCM的体积.【练习1】如图，四棱锥P-ABCD中，侧面PADAD,为等边三角形且垂直于底面ABCD，AB=BC=12∠BAD=∠ABC=90°。
