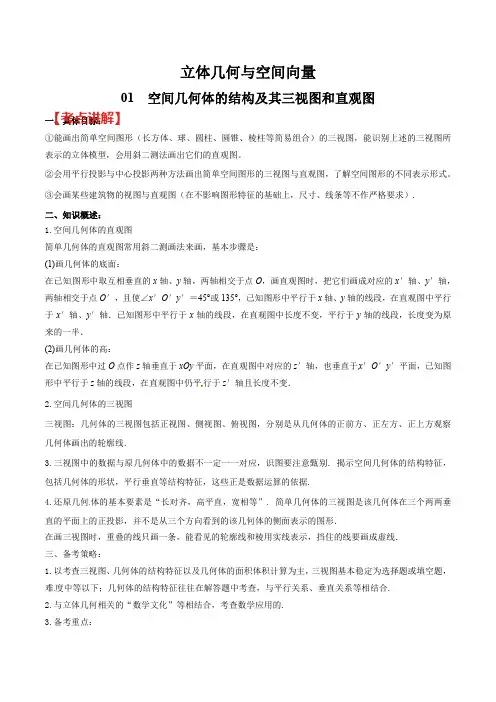

立体几何与空间向量01 空间几何体的结构及其三视图和直观图【考点讲解】一、具体目标：①能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等简易组合）的三视图，能识别上述的三视图所表示的立体模型，会用斜二测法画出它们的直观图。

②会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式。

③会画某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）.二、知识概述：1.空间几何体的直观图简单几何体的直观图常用斜二测画法来画，基本步骤是：(1)画几何体的底面：在已知图形中取互相垂直的x轴、y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴、y′轴，两轴相交于点O′，且使∠x′O′y′＝45°或135°，已知图形中平行于x轴、y轴的线段，在直观图中平行于x′轴、y′轴．已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度变为原来的一半．(2)画几何体的高：在已知图形中过O点作z轴垂直于xOy平面，在直观图中对应的z′轴，也垂直于x′O′y′平面，已知图形中平行于z轴的线段，在直观图中仍平行于z′轴且长度不变．2.空间几何体的三视图三视图：几何体的三视图包括正视图、侧视图、俯视图，分别是从几何体的正前方、正左方、正上方观察几何体画出的轮廓线．3.三视图中的数据与原几何体中的数据不一定一一对应，识图要注意甄别. 揭示空间几何体的结构特征，包括几何体的形状，平行垂直等结构特征，这些正是数据运算的依据.4.还原几何体的基本要素是“长对齐，高平直，宽相等”. 简单几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．三、备考策略：1.以考查三视图、几何体的结构特征以及几何体的面积体积计算为主，三视图基本稳定为选择题或填空题，难度中等以下；几何体的结构特征往往在解答题中考查，与平行关系、垂直关系等相结合.2.与立体几何相关的“数学文化”等相结合，考查数学应用的.3.备考重点：(1) 掌握三视图与直观图的相互转换方法是关键；(2)掌握常见几何体的结构特征.四、常考题型：三视图是高考重点考查的内容，考查内容有三视图的识别；三视图与直观图的联系与转化；求与三视图对应的几何体的表面积与体积．命题形式为用客观题考查识读图形和面积体积计算，解答题往往以常见几何体为载体考查空间想象能力和推理运算能力，期间需要灵活应用几何体的结构特征． 4. 三视图还原空间几何体首先应深刻理解三视图之间的关系，遵循“长对正，高平齐，宽相等”的基本原则，其内涵为正视图的高是几何体的高，长是几何体的长；俯视图的长是几何体的长，宽是几何体的宽；侧视图的高是几何体的高，宽是几何体的宽．由三视图画出直观图的步骤和思考方法：（1）首先看俯视图，根据俯视图画出几何体地面的直观图；（2）观察正视图和侧视图找到几何体前、后、左、右的高度；（3）画出整体，然后再根据三视图进行调整． 1. 【2019年高考浙江卷】祖暅是我国南北朝时代的伟大科学家，他提出的“幂势既同，则积不容异”称为祖暅原理，利用该原理可以得到柱体的体积公式V 柱体=Sh ，其中S 是柱体的底面积，h 是柱体的高．若某柱体的三视图如图所示（单位：cm ），则该柱体的体积（单位：cm 3）是（ ）A ．158B ．162C ．182D ．324【解析】本题首先根据三视图，还原得到几何体——棱柱，根据题目给定的数据，计算几何体的体积，由三视图得该棱柱的高为6，底面可以看作是由两个直角梯形组合而成的，其中一个上底为4，下底为6，高为3，另一个的上底为2，下底为6，高为3，则该棱柱的体积为264633616222++⎛⎫⨯+⨯⨯= ⎪⎝⎭.故选B. 【答案】B2.【2018年高考全国Ⅰ卷】某圆柱的高为2，底面周长为16，其三视图如图．圆柱表面上的点M 在正视图上的对应点为A ，圆柱表面上的点N 在左视图上的对应点为B ，则在此圆柱侧面上，从M 到N 的路径中，最短路径的长度为（ ）【真题分析】A ．172B ．52C ．3D ．2【分析】该题考查的是有关几何体的表面上两点之间的最短距离的求解问题，在解题的过程中，需要明确两个点在几何体上所处的位置，再利用平面上两点间直线段最短，所以处理方法就是将面切开平铺，利用平面图形的相关特征求得结果.【解析】根据圆柱的三视图以及其本身的特征，知点M 在上底面上，点N 在下底面上，且可以确定点M 和点N 分别在以圆柱的高为长方形的宽，圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为√42+22=2√5，故选B ． 【答案】B3.【2018年高考全国Ⅰ卷】中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼，图中木构件右边的小长方体是榫头．若如图摆放的木构件与某一带卯眼的木构件咬合成长方体，则咬合时带卯眼的木构件的俯视图可以是（ ）【解析】本题主要考查空间几何体的三视图.由题意知，俯视图中应有一不可见的长方形，且俯视图应为对称图形.故选A ． 【答案】A4.【2018年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）俯视图正视图A ．2B ．4C ．6D ．8【解析】根据三视图可得几何体为一个直四棱柱，高为2，底面为直角梯形，上、下底分别为1，2，梯形的高为2，因此几何体的体积为()112226,2⨯+⨯⨯=故选C. 【答案】C5.【2018年高考北京卷文数】某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为A ．1B ．2C ．3D ．4【解析】本题要求会利用三视图的性质还原原立体图形，然后再应用立体图形的性质进行计算或验证. 由三视图可得四棱锥P ABCD -如图所示，在四棱锥P ABCD -中，2,2,2,1PD AD CD AB ====，由勾股定理可知：3,PA PC PB BC ====则在四棱锥中，直角三角形有：,,PAD PCD PAB △△△，共3个，故选C. 【答案】C6.【2017年高考全国Ⅰ卷理数】某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为（ ）A．10 B．12 C．14 D．16【解析】解决此类问题的关键是由三视图准确确定空间几何体的形状和结构特征，要求熟悉常见几何体的三视图.由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体各面内只有两个相同的梯形，则这些梯形的面积之和为12(24)2122⨯+⨯⨯=，故选B．【答案】B7.【2017年高考北京卷理数】某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为( )A．B．C．D．2【解析】几何体是四棱锥P ABCD-，如图.最长的棱长为补成的正方体的体对角线，即该四棱锥的最长棱的长度为22222223l=++=，故选B．【答案】B8.【2017年高考全国Ⅱ卷】如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为（）A．90πB．63πC．42πD．36π【解析】由题意，该几何体是一个组合体，下半部分是一个底面半径为3，高为4的圆柱，其体积213436V =π⨯⨯=π，上半部分是一个底面半径为3，高为6的圆柱的一半，其体积221(36)272V =⨯π⨯⨯=π，故该组合体的体积12362763V V V =+=π+π=π．故选B ．【答案】B9.【2017年高考浙江卷】某几何体的三视图如图所示（单位：cm ），则该几何体的体积（单位：cm 3）是（ ）A ．12π+ B ．32π+ C ．312π+ D ．332π+ 【解析】根据所给三视图可还原几何体为半个圆锥和半个棱锥拼接而成的组合体，所以，几何体的体积为21113(21)13222V π⨯π=⨯⨯+⨯⨯=+，故选A ．【答案】A10.【2019年高考北京卷理数】某几何体是由一个正方体去掉一个四棱柱所得，其三视图如图所示．如果网格纸上小正方形的边长为1，那么该几何体的体积为__________．【解析】如图所示，在棱长为4的正方体中，三视图对应的几何体为正方体去掉棱柱1111MPD A NQC B -之后余下的几何体，则几何体的体积()3142424402V =-⨯+⨯⨯=. 【答案】401.【2017北京，文6】某三棱锥的三视图如图所示，则该三棱锥的体积为（ ）A.60B.30C.20D.10【解析】本题主要考查的将三视图还原成几何体后求体积的问题。
