土方计算案例（网格法案例）
一、用户提供的资料：
1、客户提供的地形图：
图1 客户发图
图2 地形图局部
地形图说明：
为自然等高线。
为自然离散点。
2、土方计算的区域：
图面上绘制需要进行土方计算的区域线，图1中的红色线条闭合区域为需要计算的区域。
3、设计标高的提供：（可选）
① 提供设计等高线和离散点，用软件计算获得。
② 不提供设计标高，通过软件的土方优化功能，计算后获得设计标高。
③ 可提供控制点和坡度，用软件计算获得。
4、其他计算条件或要求
边界处放坡。
二、土方计算结果
1、含计算结果及标注的DWG图
① 每个网格角点标注自然标高、设计标高和标高差，标注每个网格的土方计算结果。
图3 土方网络的计算结果
② 图面上生成土方零线（黄色线）
图4 土方零线
③土方计算结果：每个方格网的单项填挖方结果、合计的填挖方结果、放坡的填挖方结果及总计的填挖方结果。
图5 土方计算结果
④ 放坡绘制：可以绘制单级以及多级放坡。
图6 放坡绘制
2、EXCEL格式计算书
①土方结果（excel格式）：。
如何计算场地地形图和各方格网挖、填土方工程量？【例】某建筑物场地地形图和方格网（边长a=20.0m）布置如图所示。
土壤为二类土，场地地面泄水坡度i x=0.3%,i y=0.2％。
试确定场地设计标高（不考虑土的可松性影响，余土加宽边坡），计算各方格挖、填土方工程量。
某场地地形图和方格网布置【解】（1）计算场地设计标高H0：ΣH1=（9.45+10.71+8.65+9.52）m=38.33m2ΣH2=2×（9.75+10.14+9.11+10.27+8.80+9.86+8.91+9.14）m=1 51.96m4ΣH4=4×（9.43+9.68+9.16+9.41）m=150.72mH0=（ΣH1+2ΣH2+4ΣH4）/4N=（38.33+151.96+150.72）/4×9m=9. 47m（2）根据泄水坡度计算各方格角点的设计标高：以场地中心点（几何中心口）为H0，计算各角点设计标高为H1=H0-30×0.3%+30×0.2%=（9.47-0.09+0.06）m=9.44mH2=H1+20×0.3%=（9.44+0.06）m=9.50mH5=H0-30×0.3%+10×0.2%=（9.47-0.09+0.02）m=9.40mH6=H5＋20×0.3%=(9.40+0.06)m=9.46mH9=H0-30×0.3％-10×0.2%=（9.47-0.09-0.02）m=9.36m其余各角点设计标高均可求出，详见图2-6。
（3）计算各角点的施工高度：各角点的施工高度（以“+”为填方，“-”为挖方）：h1=（9.44-9.45）m=-0.01mh2=（9.50-9.75）m＝-0.25mh3=（9.56-10.14）m=-0.58m各角点施工高度如图所示。
某场地计算土方工程量图（4）确定“零线”（即挖、填方的分界线）：确定零点的位置，将相邻边线上的零点相连，即为“零线，如图所示。

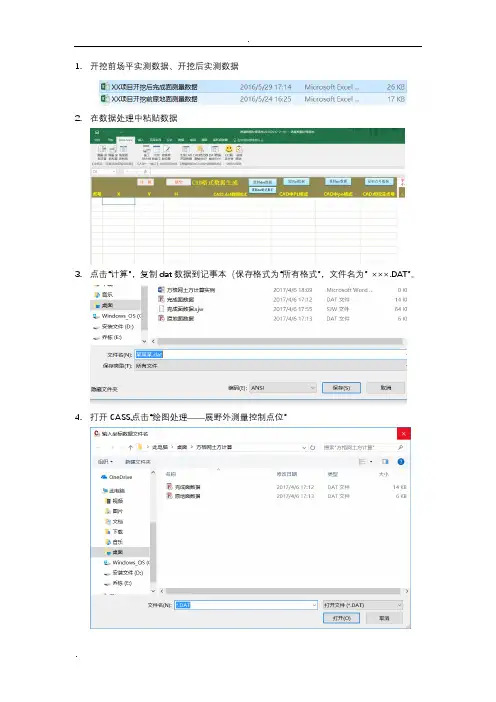

1.开挖前场平实测数据、开挖后实测数据
2.在数据处理中粘贴数据
3.点击“计算”，复制dat数据到记事本（保存格式为“所有格式”，文件名为”×××.DAT”。
4.打开CASS,点击“绘图处理——展野外测量控制点位”
5.修改点样式（DDPTYPE快捷键
6.复制完成面外围点号数据（完成面点位测点时，先外围——再部），为之后的工作
提供方便。
在CAD中粘贴点号数据
外围点号为1~99，所以复制PL数据中的1~99号点。
在CASS中输入PL命令，粘贴。
7.在CASS菜单栏选择“等高线——建立DTM”,选择完成面.dat数据
8.点击“等高线——删除三角形”（删除不关联的三角形），然后点击“等高线——修改结果
存盘”，会生成一个.sjw文件。
9.删除所有三角形
10.在CASS
中点击“工程应用——方格网土方计算”
11.生成数据
12.
绪论
很多时候我们为方便进行坐标标注，在导入.DAT文件后会进行一些坐标标注——ZBBA 插件。
1.高程坐标点数据文件为开挖前场平数据。
2.三角网文件为DT,生成的.SJW文件。
3.方格宽度可以适量修改。
.
.。
例题【例1.1】某建筑场地方格网如图1—7所示，方格边长为20m×20m，填方区边坡坡度系数为1。
0，挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量。
图1—7 某建筑场地方格网布置图【解】（1)根据所给方格网各角点的地面设计标高和自然标高，计算结果列于图1—8中。
由公式1。
9得：h1=251.50-251.40=0.10m h2=251。
44—251。
25=0.19mh3=251。
38-250.85=0。
53m h4=251.32-250.60=0。
72mh5=251.56-251。
90=—0.34m h6=251。
50—251.60=—0。
10mh7=251。
44-251.28=0.16m h8=251.38—250.95=0.43mh9=251。
62-252.45=-0。
83m h10=251。
56-252.00=—0.44mh11=251。
50—251.70=—0.20m h12=251.46—251.40=0.06m图1-8 施工高度及零线位置（2)计算零点位置.从图1-8中可知，1-5、2—6、6-7、7—11、11-12五条方格边两端的施工高度符号不同,说明此方格边上有零点存在. 由公式1.10求得：1-5线x1=4.55（m）2—6线x1=13。
10（m)6—7线x1=7。
69(m）7—11线x1=8。
89(m）11-12线x1=15。
38（m）将各零点标于图上，并将相邻的零点连接起来,即得零线位置，如图1—8.(3)计算方格土方量.方格Ⅲ、Ⅳ底面为正方形，土方量为：VⅢ（+)=202/4×（0。
53+0.72+0.16+0。
43）=184(m3）VⅣ(—）=202/4×(0.34+0.10+0.83+0。
44)=171（m3)方格Ⅰ底面为两个梯形,土方量为：VⅠ（+）=20/8×(4。
55+13.10）×(0。
10+0。
网格法平整场地土方量计算公式：
1、方格四个角点全部为填土式挖方，其土方量：
)(4
43212
h h h h a V +++= （注：4321,,,h h h h 为角点填方高度，为绝对值。
）
2、方格的相邻两角点为挖方，另两角点为填方。
其挖方部分工程量：
)(43
22241212
h h h h h h a V +++= 其填方部分工程量：
)(43
22341242
h h h h h h a V +++= （注：21,h h 为需挖方角点挖方高度，43,h h 为需填方角点填方
高度。
皆为绝对值。
）
3、方格的三个角点为挖方，另一个角点为填方。
其填方部分工程量：
)
)((643413424h h h h h a V ++= 其挖方部分工程量：
4432123,2,1)22(6
V h h h h a V +-++=
（注：321,,h h h 为需挖方角点挖方高度，4h 为需填方角点填方
高度。
皆为绝对值。
）
4、方格的一个角点为挖方，相对的角点为填方。
另两个角点为零点时（零线为方格的对角线），其挖填方工程量为： h b a V 2。
1.开挖前场平实测数据、开挖后实测数据
2.在数据处理中粘贴数据
3.点击“计算”，复制dat数据到记事本（保存格式为“所有格式”，文件名为”×××.DAT”。
4.打开CASS,点击“绘图处理——展野外测量控制点位”
5.修改点样式（DDPTYPE快捷键
6.复制完成面外围点号数据（完成面点位测点时，先外围——再内部），为之后的工
作提供方便。
在CAD中粘贴点号数据
外围点号为1~99，所以复制PL数据中的1~99号点。
在CASS中输入PL命令，粘贴。
7.在CASS菜单栏选择“等高线——建立DTM”,选择完成面.dat数据
8.点击“等高线——删除三角形”（删除不关联的三角形），然后点击“等高线——修改
结果存盘”，会生成一个.sjw文件。
9.删除所有三角形
10.在CASS中点击“工程应用——方格网土方计算”
11.生成数据
12.绪论
很多时候我们为方便进行坐标标注，在导入.DAT文件后会进行一些坐标标注——ZBBA 插件。
1.高程坐标点数据文件为开挖前场平数据。
2.三角网文件为DT,生成的.SJW文件。
3.方格宽度可以适量修改。
实用文档。
两期⼟⽅量计算（⽅格⽹法）实例例题该场地总⾯积为28144.5473平⽅⽶，所处位置地形起伏⽐较⼤，处理前的⾃然地形⾼程介于164.850m~171.320m之间，现状地形（设计标⾼数据）⾼程介于166.620m~175.110m之间，总挖⽅量为1021.90⽅左右，填⽅量为50842.88⽅左右。
⼀、提供两组地形数据
⽤户提供了原始地形图、后期现状图，根据这两个测得的地形图，⽤⽅格⽹法来计算出产⽣的⼟⽅⼯程量。
整体观看地形图现状地形图
⼆、合图
⽤软件计算⼟⽅量，只能在⼀张图纸上，之前我们的两期地形数据都是在两张图上，所以，必须要先进⾏合图，合到⼀张图纸上。
切记：在合图前，两期地形数据图纸⾥的⾼程点和等⾼线所在的图层必须分开，不能重名（飞时达⼟⽅软件转换⾼程数据是认图层的，如果图层重名，转换后的离散点⾼程也会混乱）。
其他图层没有什么需要注意的。
什么叫合图？就是将两张图合起来放在⼀张图纸⾥。
合图后，整体观看
局部放⼤，黄⾊是原始地形⾼程点；青⾊是现状设计⾼程点
三、分别转换两期地形⾼程数据
⽤飞时达⼟⽅计算软件V13.0分别转换杨家畈⼩学原始地形图⾼程点（地形点）和杨家畈⼩学后
期现状图⾼程点（设计点）
黄⾊的是现状设计地形三⾓⾯模型、蓝⾊的是原始地形三⾓⾯模型四、布置⼟⽅计算范围
布置⼟⽅计算范围
五、布置⽅格⽹
⼟⽅⽅格⽹
六、采集⾃然地形标⾼和采集现状场地设计标⾼
采集地形标⾼
局部放⼤图
七、计算⽅格⽹⼟⽅⼯程量
局部放⼤⽅格⽹⼟⽅⼯程量⼋、统计⽅格⽹⼟⽅⼯程量
⽅格⽹⼟⽅量⾏列汇总
九、绘制⽅格⽹⼟⽅平⼟断⾯图。
精品文档
利用方格网计算土方工程量实例方法
多样的方格网内挖填状态
序 号 方格编
号
方格网 边长
设计标高
自然标高
施工高度
方格 内平 均高 度
面积
挖方体 积 填方体 积
A B 第一点
第二点
第三点
第四点
第一点
第二点
第三点
第四点
第一点
第二点
第三点
第四点
平方米
立方米 立方米
1
1 20 20 142.800 138.000 143.500 140.500 144.00 137.00 144.00 141.00 1.20 -1.00 0.50 0.50 0.30 400.00 149.34 20.19 2
20
20 138.000 137.700 140.500 140.000 137.000 131.100 141.000 137.100 -1.00 -6.60 0.50 -2.90 2.50 400.00 1.63 819.41 3
20 20 137.700 138.600 140.000
140.250 131.10 138.60 137.10 134.00 -6.60 0.00 -2.90 -6.25 3.94 400.00 51.11 777.29 4
20
20
138.600
148.660
140.250
144.900
137.00
149.00
134.00
146.00
-1.60
0.34
-6.25
1.10
1.60
400.00
16.38
695.71
hl
h4
a
h2
h3
四方棱柱体公式： V=aT*(h1+h2+h3+h4)/4
三角型椎体公式： V=1/6*b*c*h1
梯形截面棱柱体公式： V=[a*(b+c)*(h1+h4)]/8
四方棱柱体
三角型椎体
梯形截面棱柱体 五边形截面棱柱体
具体步骤：
（1）划分方格网，并确定其边长；
（2）确定方格网各角点的自然标高（通过测量确定）
（3）计算方格网的平整标高（也称设计标高）；
（4）计算方格网各角点的施工高度；
（5）计算零点位置并绘出零线；
（6）计算方格网的土方工程量；
（7）汇总挖方量和填方量并进行比较；
（8）调整平整标高。
（1）划分方格网，并确定其边长
1
251.50 251.27 251.00 251.27 250.50 251.27 250.00 251.27
根据要平整场地的地形变化、复杂程度和要求的计算精度确定方格的边长a, —般a 为10m 20m 30m 40m等，若地形变化比较复杂或平整要求的精度又比较高时， a取小些，否则可取大些甚至可达100m以减少土方的计算工作量。
（2）通过测量将测出的自然标高，标注在方格网各角点的左下角，为了避免标注混乱，
建议标注时采用下述方法表示：
自缩标宜
（3）计算方格网各角点的平整高度（或设计标高）
平整标高的计算方法，目前较多采用挖填平衡法，即理想的平整标高应使场地内的土方在平整前和平整后相等。
（刀H D+2刀H）+4刀颅）
H0= ----------------- (1-1 )
4 x m
式中，H o---为场地的平整标高，单位为米；
H①---为计算土方量时使用1次的角点自然标高，单位为米（如HM、Hi3）;
H②---为计算土方量时使用2次的角点自然标高，单位为米（如H12、H23）；
H④---为计算土方量时使用4次的角点自然标高，单位为米（如1-22）；
根据公式（1-1 ）计算；
刀 H）=252.50+251.00+251.50+250.00=1005 m
刀 H）=252.00+251.70+252.00+250.50+251.00+250.50=1507.70 m
刀H®=251.50+251.00=502.50 m
方格网划分的格数m等于6个，根据公式（1-1 ）；
（刀H D+2E H）+4E 缶）
14= ---------------- (1-1 )
4 x m
1005+2 x 1507.70+4 x 502.50
14= ------------------------ = 251.27 m
4 x 6
将平整标高H）=251.27填入方格网各角点右下角
（4）计算方格网各角点的施工高度（即各角点的挖填深度）
h n= H o-H （设计标咼-自然标咼）
式中，H）—为方格网各角点的设计标咼；
H n—为方格网各角点的自然标高；
h n—为方格网各角点的施工高度（“ +”为填方，“-”为挖方）
（5）计算零点位置并绘制零线
在一个方格网内同时有挖方和填方时，应先算出方格网边的零点位置，
并标注与方格网上，连接相邻的零点就的零线，即是挖方区和填方区的分界线。
零点位置按下式计算（如图），
ah i
X_2= -------------
h i + h 2
式中，X-2---从“1”角点至“2”角点零点位置，m;
h 1、hi-分别为方格网边两角点的挖、填高度（深度） m
a---- 为方格的边长，m
1 -1.23
2 -0.7
3 3 -0.43
4 +0.27
零点、零线位置图根据公式，（1-2 ）计算零点位置,
ah 1
Xs -------------- (1-2)
h 1 + h 2
X 0.43 30
X3-4= ------------ =18.43m
0.43+0.27
30X 0.43
X3-7= ------------ =18.43m
0.43+0.27
30X 0.23
X6-7= ------------ =13.80m
0.23+0.27
30X 0.23
X6-10= ------------ =13.80m
0.23+0.27
30X 0.23
X9-10= ------------ =13.80m
0.23+0.27
（6）计算方格土方工程量并进行汇总比较零线绘出后，场地的挖、填方区也随之标出，便可按平均高度法分别计算挖、填方区的挖方量和填方量。
挖方量，根据方格网底面和图形表中所列相应公式计算。
四点填方或挖方（正方形）计算公式：
2 a (h 1+h2+ h 3+h4)
V=
bc h 1+h2+h4
V=( a 2- -- ) -------
2 5
11.57 X 16.20 0.73+0.43+0.23
V1-2=( 30 2- -------- )X ---------------- =224.15 m
2 5
点填方或挖方（三角形）计算公式：
bc 刀h 2
a2X h3
V=( -- --- ) X ---- 若 b=c=a 时， V= ----
2 3 6
18.43X 18.43 0.43
V1-3= ( ---- --- ) X -- ---- =24.34 m 3
2 3
16.2 X 16.20 0.73+0.23+0.23
V2-1= ( 30 2- ）X--------- =182.97
2 （7）
