HEICO-LOCK垫圈通过夹紧力而非摩擦力来阻止松动HEICO-LOCK垫圈防松系统由预装好的一对垫圈组成，垫圈内表面为大锯齿，外表面为小锯齿。
拧紧螺栓时，HEICO-LOCK垫圈的外表面咬紧螺栓和工件的接触面，由于摩擦系数的差异，滑动只发生在内侧的大锯齿面之间，直至达到误差最小的预紧力。
振动时，滑动依然只发生在内侧的大锯齿面之间。
因为大锯齿的坡度大于螺纹的坡度，振动中螺纹抬升一圈所需要的高度低于大锯齿间错位一格抬升所需要的高度。
与此同时，大锯齿的少量抬升使得夹紧力增加，并使垫圈和螺栓复位。
因此，配合HEICO-LOCK垫圈防松系统，可以有效锁紧处于剧烈振动和动力负载下的连接件。
HEICO-LOCK垫圈防松系统是符合DIN25201标准的楔入式制锁防松系统扭矩参考产品目录钢制不锈钢制汽车配件▪真正有效防松▪预紧力可控，防松效果不受润滑影响▪可用于高强度螺栓易于重复使用，效果始终如一Junker振动测试符合DIN65151标准，是用来测试和对比螺栓连接处安全性的最佳方法。
Junker 振动测试被认为是一种“严酷”的测试，它与旧有的测试方法不同之处在于，Junker测试设备在紧固件的夹紧部位产生和紧固件轴垂Array直的横向振动，而不是依靠轴向负载来引发松动。
Junker测试方法能够提供在设定夹紧力、振动次数和振幅条件下的量化结果。
它可以在等同条件下，对比不同紧固件组合的防松效果。
Junker测试方法要求用VDI2230（《高强度螺栓连接系统的计算方法》）中所推荐预紧力的50%来拧紧螺栓连接件，在夹紧长度25MM，振幅+/-0.3MM，振动频率40Hz的条件下进行2000回合的振动。
在振动过程中记录夹紧力变化、时间和振动次数。
测试结束之后，如剩余夹紧力能维持预紧力的80%，则该螺栓连接件的耐久性能够满足DIN25201标准。
Junker振动测试将被纳入DIN25201标准，成为附录。
HEICO-LOCK 垫圈Junker 测试结果德国科隆应用科学技术大学（Fachhochschule Köln-Cologne University of Applied Sciences ）产品开发和设计技术学院在工程博士Max Klöcker 教授的指导下对HEICO-LOCK 防松垫圈进行了Junker 振动测试，证实HEICO-LOCK 防松垫圈的表现符合DIN25201标准。

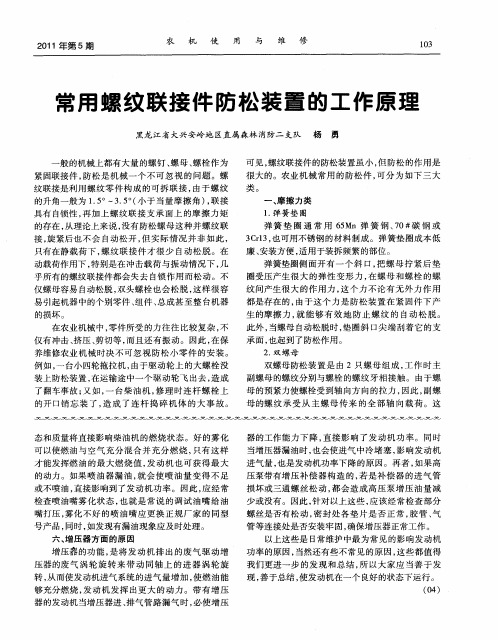

按工作原理分三种防松
1. 摩擦力防松：这种防松机制依赖于松紧带或锁紧螺丝的摩擦力。
当松紧带或螺丝紧固时，它们之间的摩擦力会阻止松弛，使其保持紧密连接。
这种机制通常应用于一些紧固件，如螺母、螺栓等。
2. 锁紧机构防松：这种机制依赖于一种特殊的锁紧件或装置，如螺纹锁紧螺母、防松螺丝等。
这些锁紧件在紧固后会产生额外的压力或锁紧力，使连接处更加牢固，不易松动。
3. 自锁机构防松：这种机制利用一些自锁结构或设计，可以防止紧固件的无意滑动或松动。
例如，带有螺纹斜坡的螺纹结构可以防止松动，因为当力施加在螺纹上时，斜坡会增加摩擦力，阻止松动。
以上是三种按工作原理分类的防松机制，它们在不同的应用场景中起到防止松动的作用。
nordlock防松垫圈原理Nord-Lock防松垫圈原理防松垫圈是一种用于防止螺栓松动的装置，它在机械连接件上起到了重要的作用。
Nord-Lock防松垫圈是一种常见的防松垫圈，在工业领域广泛应用。
它的原理是通过摩擦力和张力来保持螺栓的紧固状态，从而有效地防止螺栓松动。
Nord-Lock防松垫圈的原理非常简单，它由两个相互嵌套的金属垫圈组成，上面有一系列斜向的锯齿状凸起。
这种设计使得防松垫圈能够在螺栓紧固时产生摩擦力，并将摩擦力转化为张力，使螺栓紧固更加牢固。
当螺栓开始松动时，由于外力或振动的作用，螺栓会旋转。
但由于防松垫圈的设计，它会阻止螺栓的旋转，从而保持螺栓的紧固状态。
这是因为防松垫圈的斜向凸起会咬住螺栓和连接件之间的摩擦面，产生摩擦力。
这种摩擦力会使防松垫圈扭曲，并将扭曲力转化为张力。
这种张力使得螺栓无法继续旋转，从而防止螺栓松动。
Nord-Lock防松垫圈的设计非常巧妙，它能够在各种恶劣的工作条件下保持螺栓的紧固状态。
无论是在高温、高压、强振动还是在潮湿腐蚀的环境中，防松垫圈都能有效地防止螺栓松动。
这在一些关键的机械连接件上尤为重要，如飞机引擎、汽车发动机、桥梁和建筑结构等。
与传统的垫圈相比，Nord-Lock防松垫圈具有许多优点。
首先，它能够提供更高的紧固力，使螺栓更加牢固。
其次，它能够在更长的时间内保持紧固状态，减少了螺栓松动的风险。
此外，防松垫圈的使用寿命也比传统垫圈更长，减少了更换和维护的频率和成本。
Nord-Lock防松垫圈的应用范围非常广泛。
除了在机械连接件上使用外，它还可以用于其他需要防止松动的领域，如轨道交通、船舶、石油化工等。
在这些领域中，螺栓的松动可能导致严重的后果，甚至危及人员和设备的安全。
因此，使用Nord-Lock防松垫圈能够有效地提高工作的安全性和可靠性。
Nord-Lock防松垫圈是一种非常有效的防松装置，通过摩擦力和张力保持螺栓的紧固状态。
它的设计巧妙，能够在各种恶劣的工作条件下保持螺栓的紧固性。
防松垫圈的工作原理“ 当螺栓处于震动环境中，将会引发螺纹连接发生位移与错动，使得预紧力降低，导致螺纹连接副松脱与失效。
如果我们在设计允许的条件下考虑带有锁紧功能的垫圈，则可以减少动态载荷对螺纹连接副的负面影响，降低预紧力的损失以达到防松效果。
垫圈的锁紧形式多样，有靠自身形变释放回弹力来减小预紧力丧失，也有通过增大摩擦力达到防松效果等。
目前很多产品在结构和表面设计上同时兼顾多种锁紧元素，来优化连接副的防松效果。
”一、通过回弹力补偿预紧力损失典型代表为DIN6796。
它是一种用于螺栓和螺钉连接的防松垫圈，我们习惯称之为碟形弹性垫圈或锥形弹性垫圈。
DIN6796更多用于中等或高强度螺栓、螺钉的连接如CL8.8/10.9级，可以有效地取代普通弹簧垫圈。
防松原理DIN6796碟形弹性垫圈是一种锥形结构垫圈，在与螺栓、螺母连接副装配时，受轴向载荷，产生形变储存轴向张力势能。
当螺母或螺栓出现松动时，垫圈回弹释放势能起到防松作用。
可见DIN6796设计原理是为了消除螺栓螺母在装配时出现松脱的不良影响，从而起到锁紧作用。
锥形弹性垫圈适用于受轴向载荷的螺栓螺母连接副。
二、摩擦力与回弹力结合一典型代表为SK防松垫圈,该垫圈与螺纹连接副的锁紧效果在实际应用中得到了高度认可。
防松原理SK防松垫圈在设计上将齿形纹路和碟簧的几何结构进行了完美组合，当螺栓处于震动中，垫圈的回弹力能补偿一定张力的损失，同时依靠自身的齿纹来增大与支撑面的摩擦力，最终达到降低动载荷对螺纹连接副的负面影响，起到了很好的锁紧作用。
型号分类按外径尺寸大小分为SKB / SKM /SKS / SKZ。
SKZ系列防松垫圈专用于圆柱头螺钉的安装。
安装图示如下：SKK系列是一款特殊研发的钩齿型防滑纹防松垫圈，类似接地垫圈。
该产品安装完成后，背面钩齿压入安装平面，结合防滑纹，共同作用起到更好的抗震防松作用。
其产品形式及安装示意图见下：三、摩擦力与回弹力结合二典型代表为VSK防松垫圈。
防松垫圈的工作原理防松垫圈，又称为防松垫片，是一种常见的机械连接件，主要用于防止螺纹连接或轴向连接松动。
它采用特殊的结构设计，能够提供一定的摩擦力和弹性变形，从而有效地防止连接松动。
本文将从工作原理、结构特点和应用场景等方面详细介绍防松垫圈。
一、工作原理防松垫圈的工作原理主要是基于其特殊的结构设计。
一般来说，防松垫圈由可压缩材料制成，例如橡胶、塑料、金属弹簧等。
当螺纹连接或轴向力施加在连接件上时，防松垫圈会受到压缩力，从而产生摩擦力或弹性变形，将连接件固定在一定位置上。
具体而言，当连接件受到外力或振动时，防松垫圈会受到压缩力，从而增加螺纹或轴向连接的摩擦力。
这种摩擦力能够有效地阻止连接件松动，并且可以分散连接件受力，避免局部应力过大导致松动。
此外，防松垫圈还具有一定的弹性变形能力，能够在连接件间补偿缺陷，提高连接的紧固性。
二、结构特点防松垫圈的结构特点与材料有关。
常见的防松垫圈有弹簧垫圈、弹性缓冲环和齿状垫圈等。
以下是几种常见的结构特点：1. 弹簧垫圈：由弹簧材料制成，具有较好的压缩弹性和回弹性。
适用于较大的连接力和振动环境。
2. 弹性缓冲环：由橡胶或塑料材料制成，具有较好的缓冲功能，能够吸收振动和冲击力，减少连接件磨损。
3. 齿状垫圈：结构类似于齿轮，通过内部的齿与连接件之间咬合，增加摩擦力，防止连接松动。
不同的结构特点适用于不同的工作环境和连接要求，用户可根据具体情况选择合适的防松垫圈。
三、应用场景防松垫圈广泛应用于各个领域的机械连接中。
以下是几个常见的应用场景：1. 汽车领域：汽车引擎、悬挂系统、刹车系统等都需要使用防松垫圈。
它们能够在汽车行驶中吸收振动和冲击力，并保证连接可靠。
2. 电子设备领域：电子产品中的精密连接件，如手机、笔记本电脑等，往往使用防松垫圈来保持连接的紧固性和稳定性。
3. 工业机械领域：各类工业机械设备中的连接件也需要使用防松垫圈。
例如，输送设备、旋转机械、振动筛等。
4. 家居家具领域：一些家居家具的组装也需要使用防松垫圈来增加连接件的紧固度，避免松动。
ebt-Lock 防松动垫圈的原理Principle of ebt-Lock lock washerebt-Lock符合DIN25201标准，具有楔形制锁功能。
两片ebt-Lock垫圈大锯齿的角度大于螺栓螺纹的角度。
另外，在垫圈的另外一面有小型放射状锯齿。
ebt-Lock垫圈是大齿面相对的成对安装。
当拧紧螺栓和/或螺母时，放射状锯齿紧紧咬住接触面，使ebt-Lock垫圈固定住，只允许大齿面间的相对移动。
螺栓/螺母的任何松动趋势都被大锯齿的这种楔形锁紧所阻止。
这里可以看到当用扳手拆卸螺栓时所出现的情况。
两片ebt-Lock垫圈之间的抬升距离。
大于因螺纹滑动引起的螺栓/螺母抬升的距离。
ebt-Lock垫圈能够有效锁紧处于任何动载荷负载中的紧固件。
ebt-Lock 防松动垫圈的优点及安装方法Advantages and installation of bi-pack self-locking lock washerebt-Lock垫圈的嵌入式独特结构改变了传统依靠摩擦力的防松方式。
而采用国际先进的防松技术，利用张力来连接件在强振动时引起的松动。
ebt-Lock垫圈是由两片垫圈组成的外侧带有放射状的凸纹面，而内侧斜齿面（垫圈）。
斜齿面上角度大于螺栓螺纹的角度（如左图）。
在装配时内侧斜齿面是相对的，外侧放射状凸纹面与两端接触面成咬合状态，当连接件受到振动，并使螺栓发生松动趋势时，仅仅允许两片垫圈内侧斜齿间相对错动，产生抬升张力，从而达到100%的防松效果。
ebt-Lock涂达克罗（DIN25201）垫圈配合8.8级螺栓扭矩参值表ebt-Lock Dacromet (DIN 25201) washer and 8.8 class bolt torque reference value tableebt-Lock涂达克罗（DIN25201）垫圈配合10.9级螺栓扭矩参值表ebt-Lock Dacromet (DIN 25201) washer and 10.9 class bolt torque reference value tableebt-Lock不锈钢（A2、A4）（DIN25201）垫圈配合不锈钢螺栓扭矩参值表ebt-Lock stainless steel (A2、A4) (DIN 25201) washer and stainless steel bolt torque reference value table。
弹簧垫圈的防松原理
弹簧垫圈是一种常用的紧固件，在机械设备的安装中起到了重要的作用。
但是，由于震动、振动等因素的影响，弹簧垫圈很容易出现松动，从而导致设备的故障。
为了解决这个问题，人们采用了一些防松措施，其中最常用的是锁紧原理。
弹簧垫圈的防松原理主要是通过锁紧机制实现的。
在紧固件的连接过程中，通过正常的加力和旋转，可以使弹簧垫圈扭曲，产生内部应力，从而使其紧密贴合在连接件上。
但是，由于外部因素的影响，弹簧垫圈容易受到松动的影响，从而导致连接失效。
为了解决这个问题，人们采用了一些防松技术，其中最常用的是锁紧原理。
锁紧原理是利用弹簧垫圈的弹性变形特性，将其紧密贴合在连接件上，并使其受到一定的预紧力。
这种预紧力可以使弹簧垫圈的变形量达到最大值，在此状态下，弹簧垫圈可以有效地防止松动，从而保证连接的牢固性和可靠性。
同时，为了进一步提高弹簧垫圈的防松能力，人们还可以采用一些辅助措施，如使用锁紧胶或防松螺母等。
这些措施可以有效地提高弹簧垫圈的防松性能，保证连接的牢固性和可靠性。
- 1 -。
自锁垫圈工作原理
自锁垫圈是一种常用的紧固件，其主要作用是在螺纹连接处增加摩擦力，防止松动。
那么，自锁垫圈的工作原理是什么呢？
自锁垫圈的工作原理可以简单地概括为“摩擦阻力”。
当螺纹连接处
受到外力作用时，自锁垫圈会产生一个反向的摩擦力，防止螺纹松动。
这种摩擦力是由自锁垫圈的特殊结构和材料所决定的。
自锁垫圈的结构通常是由一个金属环和一层弹性材料组成。
金属环通
常是由不锈钢或者铜制成，其表面会有一些凸起的齿状结构。
这些齿
状结构可以增加自锁垫圈与螺纹连接处的摩擦力。
弹性材料通常是由
橡胶或者塑料制成，其作用是增加自锁垫圈的弹性，使其更容易与螺
纹连接处紧密贴合。
当自锁垫圈被安装在螺纹连接处时，其金属环会与螺纹表面产生摩擦力。
这种摩擦力可以防止螺纹松动。
同时，弹性材料也会增加自锁垫
圈的弹性，使其更容易与螺纹连接处紧密贴合。
这样一来，自锁垫圈
就可以起到很好的防松作用。
需要注意的是，自锁垫圈并不是万能的。
在一些特殊的工作环境中，
自锁垫圈可能会失效。
例如，在高温或者高压的环境中，自锁垫圈的
弹性材料可能会变形或者熔化，导致其失去防松的作用。
因此，在选择自锁垫圈时，需要根据具体的工作环境来选择合适的材料和结构。
总之，自锁垫圈的工作原理是通过增加摩擦力来防止螺纹连接处的松动。
其特殊的结构和材料可以使其具有很好的防松效果。
但是，在选择自锁垫圈时需要注意其适用的工作环境，以免出现失效的情况。
双叠自锁防松垫圈原理引言：在日常生活中，我们经常会遇到各种需要使用螺丝、螺母等紧固件的场景。
然而，由于震动、松动等因素的存在，这些紧固件往往会出现松动的情况，给我们的工作或者生活带来麻烦。
为了解决这个问题，工程技术人员们不断进行研究和创新，最终设计出了双叠自锁防松垫圈，它可以有效地防止紧固件的松动。
1. 双叠自锁防松垫圈的基本原理双叠自锁防松垫圈是一种特殊结构的垫圈，它由两层金属或橡胶材料叠加而成。
其中一层是内圈，另一层是外圈。
内圈的直径稍小于外圈的直径，两者之间有一定的压紧力。
当紧固件旋入时，内圈受到压缩，同时外圈也受到一定的拉伸力。
这种设计使得双叠自锁防松垫圈能够在紧固件受到震动或者外力作用时，自动增加摩擦力，从而防止紧固件的松动。
2. 双叠自锁防松垫圈的优势相比于传统的垫圈，双叠自锁防松垫圈具有以下几个优势：双叠自锁防松垫圈可以自动适应松动程度。
只要紧固件稍微松动，内圈和外圈就会相对位移，增加了摩擦力，使得紧固件重新固定。
这种自动适应的特性使得双叠自锁防松垫圈具有更高的可靠性和稳定性。
双叠自锁防松垫圈可以承受更大的载荷。
由于内圈和外圈之间的压缩力和拉伸力，双叠自锁防松垫圈可以提供更强的固定力，使得紧固件更加牢固。
双叠自锁防松垫圈可以重复使用。
在需要拆卸紧固件时，只需要将紧固件旋出即可，不会对垫圈造成永久性的损坏，可以重复使用。
双叠自锁防松垫圈的结构简单，制造成本较低。
这使得它在各个领域广泛应用。
3. 双叠自锁防松垫圈的应用领域双叠自锁防松垫圈在很多领域都有广泛的应用。
例如，汽车制造业中的车辆底盘、发动机等部件都需要使用大量的螺丝和螺母进行紧固。
双叠自锁防松垫圈可以有效地防止这些紧固件的松动，提高汽车的安全性。
此外，双叠自锁防松垫圈还可以应用在航空航天、机械制造等领域，为各种设备和机械提供可靠的紧固解决方案。
4. 双叠自锁防松垫圈的发展趋势随着科技的不断进步，双叠自锁防松垫圈也在不断发展和创新。
