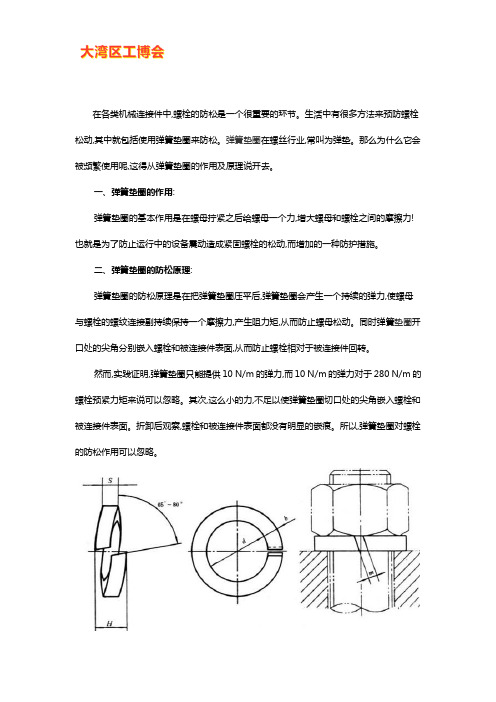

在各类机械连接件中,螺栓的防松是一个很重要的环节。
生活中有很多方法来预防螺栓松动,其中就包括使用弹簧垫圈来防松。
弹簧垫圈在螺丝行业,常叫为弹垫。
那么为什么它会被频繁使用呢,这得从弹簧垫圈的作用及原理说开去。
一、弹簧垫圈的作用:弹簧垫圈的基本作用是在螺母拧紧之后给螺母一个力,增大螺母和螺栓之间的摩擦力!也就是为了防止运行中的设备震动造成紧固螺栓的松动,而增加的一种防护措施。
二、弹簧垫圈的防松原理:弹簧垫圈的防松原理是在把弹簧垫圈压平后,弹簧垫圈会产生一个持续的弹力,使螺母与螺栓的螺纹连接副持续保持一个摩擦力,产生阻力矩,从而防止螺母松动。
同时弹簧垫圈开口处的尖角分别嵌入螺栓和被连接件表面,从而防止螺栓相对于被连接件回转。
然而,实践证明,弹簧垫圈只能提供10 N/m的弹力,而10 N/m的弹力对于280 N/m的螺栓预紧力矩来说可以忽略。
其次,这么小的力,不足以使弹簧垫圈切口处的尖角嵌入螺栓和被连接件表面。
折卸后观察,螺栓和被连接件表面都没有明显的嵌痕。
所以,弹簧垫圈对螺栓的防松作用可以忽略。
从弹簧垫圈的作用及原理来看,用弹簧垫圈来防松并不是一种很好的防松方法,还是该寻找一种比较理想的靠增加摩擦阻力矩的防松方法。
扩展资料:用途:弹簧垫圈装置在螺母下面用来防止螺母松动。
在国家标准中都有说明。
六角开槽螺母是专供与螺杆末端带孔的螺栓配合使用,以便把开口销从螺母的槽中插入螺杆的孔中,防止螺母自动回松,主要用于具有振动载荷或交变载荷的场合。
在机械设计、制作中防止螺母(或螺栓)自动回松的方法有:1.加垫弹簧垫圈;(简单易做)2.用六角开槽螺母+开口销;(同比增加了加工工序)3.加垫止动垫圈;(同比增加了加工工序)4.六角螺栓的六角头开孔插入钢线。
(同比增加了加工工序)弹簧垫圈用于防松,比如电机与机座连接的螺栓一般要加弹簧垫,因为电机震动如果没有弹簧垫,螺母会松动一般带有震动的装备上的紧固件上装有弹簧垫片,法兰上一般不需加垫片!法兰上加不加弹簧垫片和管道流通的介质有关系,如果容易产生脉冲的,最好加弹簧垫片,还有高速流体,口径变化频繁.不要一概而论.有些阀门上,填料函压盖法兰都需要加弹簧垫片的. 弹簧垫片快易优自动化选型有收录。
TOP-LOCK®超级螺栓TOP-LOCK超级螺栓源自宝岛台湾品牌,研发中心设于台湾高雄,生产基地遍布全球。
在中国区设有子公司-——-三可机械(大连)有限公司,是一家集研发、生产、营销为一体的全球性紧固件品牌公司。
TOP-LOCK®超级螺栓工作原理和基本结构图(右图)TOP-LOCK®超级螺栓产品展示TOP-LOCK®超级螺栓发展历程超级螺栓是一种直接取代传统螺栓和螺母的创新型锁紧技术。
超级螺栓可以旋合于一个现有的或者新的螺栓、螺柱、螺杆或者轴上,使其主体紧靠在硬质垫圈级承载面上。
通过锁紧顶推螺钉使其均匀地传递预紧力到主螺纹上,也传递到连接件上,最终实现螺栓或者螺柱的纯张力锁紧。
TOP-LOCK超级螺栓的优势1.预紧简单、省时高效2.预紧、防松可靠3.使用安全4.经济实用5.纯张力预紧6.预警精确度高且张力均匀一致7.预紧弹力丰富8.柔性预紧增强了螺栓的承载能力9.适宜狭小空间的操作10.预紧参数检测方便,数据读取直观精确TOP-LOCK®螺母型张紧器螺母型张紧器适用于机械紧固连接,根据自身强度情况可以用于中高强度螺栓或者螺杆,根据自身材质和结构可以用于不同工况环境,它是一款适合于大型六角螺母使用的一切场所的螺母型张紧器。
TOP-LOCK®螺栓型张紧器广泛应用于当一个螺母型张紧器和螺栓组合不适用或者不是首选解决方案的工况环境。
优势:*有足够的预紧力且安装扭矩低的优势。
*需要更少的头部直径,因此比螺母型张紧器*需要的安装空间更小。
*与螺栓加螺母配套相比减少了零件的数量。
*小的头部直径能够放入紧密的沉头孔或者空间限制区域。
TOP-LOCK®弹性伸缩张紧器弹性伸缩张紧器适用于通孔连接应用,它是一种反推力螺母型张紧器,可以弹性地弯曲。
在一定负载下,张紧器底部和顶部都能自由伸缩,有助于缓解压力集中的同时增加了螺栓抗疲劳性,从而延长了配套螺栓的使用寿命。
防松垫圈的工作原理“ 当螺栓处于震动环境中,将会引发螺纹连接发生位移与错动,使得预紧力降低,导致螺纹连接副松脱与失效。
如果我们在设计允许的条件下考虑带有锁紧功能的垫圈,则可以减少动态载荷对螺纹连接副的负面影响,降低预紧力的损失以达到防松效果。
垫圈的锁紧形式多样,有靠自身形变释放回弹力来减小预紧力丧失,也有通过增大摩擦力达到防松效果等。
目前很多产品在结构和表面设计上同时兼顾多种锁紧元素,来优化连接副的防松效果。
”一、通过回弹力补偿预紧力损失典型代表为DIN6796。
它是一种用于螺栓和螺钉连接的防松垫圈,我们习惯称之为碟形弹性垫圈或锥形弹性垫圈。
DIN6796更多用于中等或高强度螺栓、螺钉的连接如CL8.8/10.9级,可以有效地取代普通弹簧垫圈。
防松原理DIN6796碟形弹性垫圈是一种锥形结构垫圈,在与螺栓、螺母连接副装配时,受轴向载荷,产生形变储存轴向张力势能。
当螺母或螺栓出现松动时,垫圈回弹释放势能起到防松作用。
可见DIN6796设计原理是为了消除螺栓螺母在装配时出现松脱的不良影响,从而起到锁紧作用。
锥形弹性垫圈适用于受轴向载荷的螺栓螺母连接副。
二、摩擦力与回弹力结合一典型代表为SK防松垫圈,该垫圈与螺纹连接副的锁紧效果在实际应用中得到了高度认可。
防松原理SK防松垫圈在设计上将齿形纹路和碟簧的几何结构进行了完美组合,当螺栓处于震动中,垫圈的回弹力能补偿一定张力的损失,同时依靠自身的齿纹来增大与支撑面的摩擦力,最终达到降低动载荷对螺纹连接副的负面影响,起到了很好的锁紧作用。
型号分类按外径尺寸大小分为SKB / SKM /SKS / SKZ。
SKZ系列防松垫圈专用于圆柱头螺钉的安装。
安装图示如下:SKK系列是一款特殊研发的钩齿型防滑纹防松垫圈,类似接地垫圈。
该产品安装完成后,背面钩齿压入安装平面,结合防滑纹,共同作用起到更好的抗震防松作用。
其产品形式及安装示意图见下:三、摩擦力与回弹力结合二典型代表为VSK防松垫圈。
6.1 图示为自行车链轮曲柄结构,曲柄和脚蹬采用螺纹连接,试分析两个脚蹬上的螺纹的旋向是否一样?如果不一样,应如何设置?该螺纹连接采用细牙螺纹还是粗牙螺纹更有利?答:两个脚蹬上的螺纹的旋向不一样;左脚左旋;右脚右旋;该螺纹连接采用细牙螺纹更有利,属于不经常拆卸和要求连接可靠性搞的场合。
6.2 图示为煤气罐与减压阀的连接采用螺纹连接,试分析采用左旋螺纹还是右旋螺纹更有利?采用细牙螺纹还是粗牙螺纹更好?题6.1 图 自行车链轮曲柄与脚蹬连接题6.2图 煤气罐与减压阀的螺纹连接答:采用左旋螺纹更有利,防止误拆开。
采用细牙螺纹更好,对于有气密性和有压力的连接,采用细牙螺纹连接会使连接可靠性更高,连接更紧密。
6.3 图示为高速铁路钢轨与轨枕之间的压紧方式,试分析其螺栓连接的防松原理。
题6.3图高速铁路钢轨与轨枕的连接答:采用了增大正压力方式的防松方式。
弹簧圈增大了正压力,从而提高摩擦力。
6.4 图示为唐氏螺纹的结构及防松原理图。
唐氏螺纹由我国唐宗才先生发明的,是机械基础件领域的一大发明,更是螺纹领域的一场革命,它突破了传统螺纹的定义,是“双旋向、非连续、变截面”的螺纹。
双旋向指的是既有左旋螺纹又有右旋螺纹;非连续指的是螺纹线不是整圈;变截面指的是对于一条螺纹,其螺纹的截面积是从小到大,再到小。
试通过调研,分析该种螺纹的防松原理及其应用范围。
(a)防松原理(b)螺纹结构题6.4图唐氏螺纹答:唐氏螺纹同时具有左旋和右旋螺纹的特点。
它既可以和左旋螺纹配合,又可以和右旋螺纹配合。
联接时使用两种不同旋向的螺母。
工作支承面上的螺母称为紧固螺母,非支承面上的螺母称为锁紧螺母。
使用时先将紧固螺母预紧,再将锁紧螺母预紧。
在振动、冲击的情况下,紧固螺母会发生松动的趋势,但是,由于紧固螺母的松退方向是锁紧螺母的拧紧方向,锁紧螺母的拧紧恰恰阻止了紧固螺母的松退,导致紧固螺母无法松动。
唐氏螺纹紧固件利用螺纹自身矛盾,以松动制约松动,起到“以毒攻毒”的效果。
防松垫圈的工作原理防松垫圈,又称为防松垫片,是一种常见的机械连接件,主要用于防止螺纹连接或轴向连接松动。
它采用特殊的结构设计,能够提供一定的摩擦力和弹性变形,从而有效地防止连接松动。
本文将从工作原理、结构特点和应用场景等方面详细介绍防松垫圈。
一、工作原理防松垫圈的工作原理主要是基于其特殊的结构设计。
一般来说,防松垫圈由可压缩材料制成,例如橡胶、塑料、金属弹簧等。
当螺纹连接或轴向力施加在连接件上时,防松垫圈会受到压缩力,从而产生摩擦力或弹性变形,将连接件固定在一定位置上。
具体而言,当连接件受到外力或振动时,防松垫圈会受到压缩力,从而增加螺纹或轴向连接的摩擦力。
这种摩擦力能够有效地阻止连接件松动,并且可以分散连接件受力,避免局部应力过大导致松动。
此外,防松垫圈还具有一定的弹性变形能力,能够在连接件间补偿缺陷,提高连接的紧固性。
二、结构特点防松垫圈的结构特点与材料有关。
常见的防松垫圈有弹簧垫圈、弹性缓冲环和齿状垫圈等。
以下是几种常见的结构特点:1. 弹簧垫圈:由弹簧材料制成,具有较好的压缩弹性和回弹性。
适用于较大的连接力和振动环境。
2. 弹性缓冲环:由橡胶或塑料材料制成,具有较好的缓冲功能,能够吸收振动和冲击力,减少连接件磨损。
3. 齿状垫圈:结构类似于齿轮,通过内部的齿与连接件之间咬合,增加摩擦力,防止连接松动。
不同的结构特点适用于不同的工作环境和连接要求,用户可根据具体情况选择合适的防松垫圈。
三、应用场景防松垫圈广泛应用于各个领域的机械连接中。
以下是几个常见的应用场景:1. 汽车领域:汽车引擎、悬挂系统、刹车系统等都需要使用防松垫圈。
它们能够在汽车行驶中吸收振动和冲击力,并保证连接可靠。
2. 电子设备领域:电子产品中的精密连接件,如手机、笔记本电脑等,往往使用防松垫圈来保持连接的紧固性和稳定性。
3. 工业机械领域:各类工业机械设备中的连接件也需要使用防松垫圈。
例如,输送设备、旋转机械、振动筛等。
4. 家居家具领域:一些家居家具的组装也需要使用防松垫圈来增加连接件的紧固度,避免松动。
ebt-Lock 防松动垫圈的原理Principle of ebt-Lock lock washerebt-Lock符合DIN25201标准,具有楔形制锁功能。
两片ebt-Lock垫圈大锯齿的角度大于螺栓螺纹的角度。
另外,在垫圈的另外一面有小型放射状锯齿。
ebt-Lock垫圈是大齿面相对的成对安装。
当拧紧螺栓和/或螺母时,放射状锯齿紧紧咬住接触面,使ebt-Lock垫圈固定住,只允许大齿面间的相对移动。
螺栓/螺母的任何松动趋势都被大锯齿的这种楔形锁紧所阻止。
这里可以看到当用扳手拆卸螺栓时所出现的情况。
两片ebt-Lock垫圈之间的抬升距离。
大于因螺纹滑动引起的螺栓/螺母抬升的距离。
ebt-Lock垫圈能够有效锁紧处于任何动载荷负载中的紧固件。
ebt-Lock 防松动垫圈的优点及安装方法Advantages and installation of bi-pack self-locking lock washerebt-Lock垫圈的嵌入式独特结构改变了传统依靠摩擦力的防松方式。
而采用国际先进的防松技术,利用张力来连接件在强振动时引起的松动。
ebt-Lock垫圈是由两片垫圈组成的外侧带有放射状的凸纹面,而内侧斜齿面(垫圈)。
斜齿面上角度大于螺栓螺纹的角度(如左图)。
在装配时内侧斜齿面是相对的,外侧放射状凸纹面与两端接触面成咬合状态,当连接件受到振动,并使螺栓发生松动趋势时,仅仅允许两片垫圈内侧斜齿间相对错动,产生抬升张力,从而达到100%的防松效果。
ebt-Lock涂达克罗(DIN25201)垫圈配合8.8级螺栓扭矩参值表ebt-Lock Dacromet (DIN 25201) washer and 8.8 class bolt torque reference value tableebt-Lock涂达克罗(DIN25201)垫圈配合10.9级螺栓扭矩参值表ebt-Lock Dacromet (DIN 25201) washer and 10.9 class bolt torque reference value tableebt-Lock不锈钢(A2、A4)(DIN25201)垫圈配合不锈钢螺栓扭矩参值表ebt-Lock stainless steel (A2、A4) (DIN 25201) washer and stainless steel bolt torque reference value table。
弹簧垫圈的防松原理
弹簧垫圈是一种常用的紧固件,在机械设备的安装中起到了重要的作用。
但是,由于震动、振动等因素的影响,弹簧垫圈很容易出现松动,从而导致设备的故障。
为了解决这个问题,人们采用了一些防松措施,其中最常用的是锁紧原理。
弹簧垫圈的防松原理主要是通过锁紧机制实现的。
在紧固件的连接过程中,通过正常的加力和旋转,可以使弹簧垫圈扭曲,产生内部应力,从而使其紧密贴合在连接件上。
但是,由于外部因素的影响,弹簧垫圈容易受到松动的影响,从而导致连接失效。
为了解决这个问题,人们采用了一些防松技术,其中最常用的是锁紧原理。
锁紧原理是利用弹簧垫圈的弹性变形特性,将其紧密贴合在连接件上,并使其受到一定的预紧力。
这种预紧力可以使弹簧垫圈的变形量达到最大值,在此状态下,弹簧垫圈可以有效地防止松动,从而保证连接的牢固性和可靠性。
同时,为了进一步提高弹簧垫圈的防松能力,人们还可以采用一些辅助措施,如使用锁紧胶或防松螺母等。
这些措施可以有效地提高弹簧垫圈的防松性能,保证连接的牢固性和可靠性。
- 1 -。
螺母防松方法的工作原理螺母是一种用于固定螺栓的连接件,它的作用是通过与螺栓螺纹配合和受到螺栓的拉力来将连接件牢固地固定在一起。
然而,在实际使用过程中,由于振动、冲击或者松动等因素的影响,螺母往往容易出现松动现象,导致连接件的固定效果受到影响,甚至可能造成设备的故障。
因此,为了避免螺母的松动现象,人们提出了很多不同的螺母防松方法,这些方法的工作原理各有不同,下面就对螺母防松方法的工作原理进行详细介绍。
首先,螺母防松方法中最为常见的一种是使用弹簧垫圈。
弹簧垫圈是一种环形的弹簧零件,它的内径比螺母的外径稍大,外径比螺母的内径稍小,安装在螺母和螺栓之间,其作用是通过受力后的可塑性来增加螺母与螺栓的摩擦力,从而实现对螺母的固定作用。
当受到外力作用时,弹簧垫圈会产生变形,从而使得螺母受到的摩擦力增加,阻止了螺母的自由旋转,进而避免了螺母的松动现象。
因此,弹簧垫圈的工作原理是通过摩擦力的增加来阻止螺母的自由旋转,从而实现对螺母的固定作用。
其次,螺母防松方法中还有一种常见的方法是使用胶垫圈。
胶垫圈是一种环形的弹性胶圈,它的内径和外径与螺母的尺寸相匹配,安装在螺母和螺栓之间,通过其粘性来防止螺母的松动。
当螺母受到外力作用时,胶垫圈会产生一定的变形,从而使得其与螺母和螺栓之间产生黏附力,增加了螺母的摩擦力,阻止了螺母的自由旋转,起到了防止螺母松动的作用。
因此,胶垫圈的工作原理是通过其与螺母和螺栓之间的黏附力来增加螺母的摩擦力,实现对螺母的固定作用。
另外,螺母防松方法中还有一种常见的方法是使用螺纹锁紧剂。
螺纹锁紧剂是一种特殊的胶粘剂,它能够填充螺母和螺栓之间的间隙,并在固化后形成一种坚固的胶凝物,从而增加了螺母和螺栓之间的摩擦力和阻尼力,起到了锁紧螺母的作用。
螺纹锁紧剂的工作原理是通过填充螺母和螺栓之间的间隙,形成坚固的胶凝物,从而增加了螺母和螺栓之间的摩擦力和阻尼力,阻止了螺母的自由旋转,实现了对螺母的固定作用。
此外,螺母防松方法中还有一种常见的方法是使用弹性止动螺钉。
瑞典发明垫圈令螺母永不松动?缺点一样突出简介头顶上的那个吊扇。
会不会突然掉下来......本以为是自己杞人忧天,没想到最担心的事真的发生了。
想想都疼啊......有一个场景常常发生在我的脑海里。
我一直以为是自己太杞人忧天,但没想到,这种事原来真的发生过。
这是因为工作时螺母受到的横向震动远远超过轴震动,当配套的螺纹和紧固件支撑表面之间发生相对运动时,拧紧的紧固件就会发生自松动现象。
一般的螺母会在长时间的震动后,被震松震飞,就像这样。
不过最近我发现,瑞典人发明了一种令螺母永不松动的垫圈。
这产品就是由瑞典研发的,—防松垫圈这种防松垫圈,由两片相同的垫圈组成一套,每片的上、下面带有不同锯齿。
一面为凸轮状大齿,其斜坡角度α大于螺栓螺纹角β,另一面为较密小齿。
垫圈安装时,要大齿面相对,成对安装。
小齿面分别与螺母和被紧固件接触。
拧紧螺栓连接紧固件后,振动发生时,大齿面会错动抬升,并由α角大于β角的原理来锁住螺栓,使之不能松动。
当拧紧螺栓或螺母时,放射状锯齿紧紧咬住接触面,使NORD-LOCK垫圈固定住,只允许大齿面间的相对移动。
螺栓或螺母的任何松动趋势都被大锯齿的这种楔入效果所阻止。
两片NORD-LOCK垫圈之间的抬升距离大于因螺纹滑动引起的螺栓或螺母抬升的距离。
我们可以看到,在性能测试中,NORD-LOCK防松垫圈体现了与其他普通垫圈相比的优越性能。
我们可以看到,在性能测试中,防松垫圈体现了与其他普通垫圈相比的优越性能。
不要小看一个小小的防松垫圈,正是匠人们精益求精的科学态度和锲而不舍的劲头,在细微的地方钻研创新,才换来当今社会的繁荣昌盛。
以上是网络媒体的宣传!都是优点,缺点一个都不提。
一张图告诉您其缺点特定的条件下使用,这个垫圈还是优秀的!机械公社——为机械而生。
防松垫圈原理
防松垫圈是一种常用的密封材料,广泛应用于机械设备、汽车零部件等领域。
它的主要作用是防止螺纹松动,保证设备的安全运行。
那么,防松垫圈的原理是什么呢?
首先,我们来了解一下防松垫圈的结构。
防松垫圈通常由金属材料制成,外形呈弹簧状,具有一定的弹性。
它的内部通常有一些凸起的结构,这些凸起可以与螺纹配合,形成一种阻力,防止螺纹松动。
此外,防松垫圈的外部表面通常还有一层特殊的涂层,可以增加摩擦力,提高防松效果。
其次,防松垫圈的原理主要是利用了弹性变形和摩擦力。
当螺纹连接受到外力作用时,防松垫圈会发生弹性变形,产生一定的压力,使螺纹连接更加紧固。
同时,涂层的摩擦力也会起到一定的作用,增加了螺纹的阻力,有效地防止了松动现象的发生。
另外,防松垫圈还可以根据不同的工作条件和要求进行设计和选择。
例如,在高温、高压、腐蚀性环境下工作的设备,需要选择耐高温、耐腐蚀的防松垫圈;在振动环境下工作的设备,需要选择具有更好防松效果的防松垫圈。
因此,防松垫圈的原理不仅是简单
的弹性变形和摩擦力,还包括了材料的选择、结构设计等方面的考虑。
总的来说,防松垫圈的原理是利用弹性变形和摩擦力,通过对螺纹连接施加一定的压力和阻力,防止螺纹松动,保证设备的安全运行。
在实际应用中,我们需要根据具体的工作条件和要求选择合适的防松垫圈,并定期检查和更换,以确保设备的安全可靠运行。
通过以上对防松垫圈原理的解释,相信大家对防松垫圈有了更深入的了解。
希望本文能够帮助大家更好地应用和选择防松垫圈,确保设备的安全运行。
防松垫圈原理
防松垫圈是一种常见的机械连接件,用于连接螺栓和螺母,起到防止松动的作用。
其原理是利用弹性变形和摩擦力来阻止螺纹连接件发生松动。
下面我们来详细了解一下防松垫圈的原理。
首先,防松垫圈的材料通常选用弹性好的金属材料,如弹簧钢、不锈钢等。
这些材料具有一定的弹性,可以在受力作用下发生弹性变形,从而产生一定的压力。
当螺纹连接件受到外力作用时,防松垫圈会发生弹性变形,产生一定的预紧力,使螺纹连接件保持紧固状态。
其次,防松垫圈的工作原理还涉及到摩擦力的作用。
在螺纹连接件上涂抹一定的润滑剂后,防松垫圈与螺纹连接件之间会形成一层摩擦力。
当外力作用于螺纹连接件时,防松垫圈会通过摩擦力将外力传递给螺纹连接件,从而使螺纹连接件保持紧固状态。
此外,防松垫圈还可以通过其特殊的结构设计来增加摩擦力和预紧力的作用。
例如,采用波纹形状的防松垫圈,在受到外力作用时,波纹会发生弹性变形,产生较大的预紧力和摩擦力,从而有效防止螺纹连接件的松动。
总的来说,防松垫圈通过弹性变形和摩擦力的作用,可以有效防止螺纹连接件的松动。
在实际应用中,我们需要根据具体的使用要求和工作环境选择合适的防松垫圈,以确保螺纹连接件的可靠性和安全性。
通过以上的介绍,我们对防松垫圈的原理有了更深入的了解。
防松垫圈作为一种常用的连接件,在机械设备和工程领域有着广泛的应用,其原理的掌握对于保障设备的安全运行具有重要意义。
希望本文能够对大家有所帮助,谢谢阅读!。
弹簧垫圈的防松原理弹簧垫圈是一种具有弹性变形特性的紧固件,用于增加连接件的紧固力并防止松动。
其防松原理可以从松动的根本原因、弹簧垫圈的结构和工作原理三个方面进行解释。
任何紧固件松动的根本原因在于外力的振动和松弛。
机械设备在运行过程中,由于震动、冲击和共振等原因,会产生很大的振动力和惯性力,这些力会导致连接件的松动和变形,从而降低设备的运行效率。
而弹簧垫圈作为一种具有弹性变形特性的紧固件,正是利用了弹性力来抵消所产生的振动力并保持连接件的紧固状态,从而防止松动。
弹簧垫圈的结构决定了其具有防松的能力。
弹簧垫圈通常由圆环形的弹簧组成,其内部有一定的张力。
当连接件受到外力作用,弹簧垫圈会通过弹性变形吸收外力,并产生一定的弹压力。
当外力减小或消失时,弹簧垫圈会恢复原状,将储存的弹性能量释放出来,并通过弹力将连接件紧密固定。
这种弹性变形和恢复的特性,使得弹簧垫圈具有很好的防松效果。
弹簧垫圈的工作原理是通过弹性力的作用来防止松动。
连接件紧固时,弹簧垫圈被压缩并产生一定的弹力,使得连接件受到一定的预压力,从而保持连接件之间的紧固状态。
当设备在运行过程中产生振动力时,弹簧垫圈会通过弹性变形将振动力吸收,并将弹性能量转化为弹力,将连接件始终保持在紧固状态。
同时,弹簧垫圈还可以通过调整连接件的预压力来适应不同工作条件,保持连接件的紧固状态。
在实际应用中,弹簧垫圈的防松效果还受到一些其他因素的影响。
如弹簧垫圈的材料选择、弹簧的设计和强度、预压力的大小等都会影响弹簧垫圈的防松效果。
因此,在选择和使用弹簧垫圈时需要综合考虑这些因素,以提高弹簧垫圈的防松性能。
综上所述,弹簧垫圈的防松原理是利用弹性变形和恢复特性来抵消振动力和保持连接件的紧固状态。
通过合理选择材料和设计结构,以及调整预压力的大小,可以提高弹簧垫圈的防松效果,从而增强机械设备的运行稳定性和安全性。
常见防松螺母防松垫圈的工作原理和应用工况机械设计中经常会用到螺栓连接,螺栓松动是影响机械设备可靠性和安全性的一个常见因素,也给设计师们带来了很多麻烦,当然正式这些麻烦使我们的设计师们想出很多解决这一问题的方法,今天就简单介绍一下这些巧妙的设计是如何有效工作的。
1. 双螺母防松双螺母防松也称对顶螺母防松,当两个对顶螺母拧紧后,两个对顶的螺母之间始终存在相互作用的压力,这种压力会传递到旋合螺纹的接触面上,对顶螺母之间拧的越紧,旋合螺纹之接触面间的压力就越大,接触压力越大,摩擦阻力距就越大,两螺母中有任何一个要转动都需要克服旋合螺纹之间的摩擦力。
即使外载荷发生变化,对顶螺母之间的压力也一直存在,因此可以起到放松作用。
应用:既可以用在预紧力连接也可以用在无预紧力要求的螺栓连接处,仅用于振动较轻的工况。
2. Hard lock 防松螺母Hard lock 防松螺母是有上下呈“凹”“凸”形状的两种螺母组合成的。
下方呈凸状的螺母,在加工时中心稍许错动(偏心加工),起到楔子的作用。
上方呈凹状的螺母,则不作偏离中心的加工(圆形加工),于是形成了锤子揳打楔子的功能,上下螺母的“凸”面和“凹”面都是锥形面,这样即使很小的轴向压力,也可以产生很大的径向压力。
“凸”“凹”锥面间的压力会传递到上下螺母的咬合螺纹上,螺纹咬合面间和凸凹锥面上都会产生很大的摩擦阻力距,这样起到防松的作用。
应用:即可以用在预紧力连接也可以用在无预紧力要求的螺栓连接处。
可用于振动严重的工况。
缺点:加工难度大,成本高。
3. 施必牢防松螺母在施必牢螺母内螺纹的牙底处有一个30度的楔形斜面,当螺栓螺母相互拧紧时,螺栓的牙尖就紧紧地顶在施必牢螺纹的楔形斜面上,从而产生了很大的锁紧力。
由于牙形的角度改变,使施加在螺纹间接触所产生的法向力与螺栓轴线成60度角,而不是像普通螺纹那样的30度角。
这就使得施必牢螺纹法向压力远远大于扣紧压力,因此,所产生的防松摩擦力也就必然大大增加了。
双叠自锁防松垫圈原理1. 引言双叠自锁防松垫圈是一种常用于机械连接中的密封元件,它的主要作用是防止连接件在振动或负载下发生松动。
本文将深入探讨双叠自锁防松垫圈的原理及其应用。
2. 双叠自锁防松垫圈的结构双叠自锁防松垫圈由两个相互嵌套的弹簧圈组成,它们的形状呈“S”字型。
其中,外弹簧圈的两端向内弯曲,内弹簧圈的两端向外弯曲。
这种结构使得双叠自锁防松垫圈具有双向自锁的特性。
3. 双叠自锁防松垫圈的工作原理当双叠自锁防松垫圈被放置在连接件之间时,外弹簧圈的内弯曲部分与内弹簧圈的外弯曲部分相互咬合,形成一种锁紧力。
这种锁紧力可以防止连接件在振动或负载下发生松动。
4. 双叠自锁防松垫圈的优点•高度可靠:双叠自锁防松垫圈采用弹簧材料制成,具有良好的弹性和抗疲劳性能,能够长时间保持连接件的紧固状态。
•易于安装:双叠自锁防松垫圈的结构简单,安装方便,无需额外的工具或设备。
•适用范围广:双叠自锁防松垫圈可用于各种机械连接,如螺纹连接、销连接等。
5. 双叠自锁防松垫圈的应用案例5.1 汽车制造在汽车制造过程中,双叠自锁防松垫圈常用于发动机和底盘系统的连接。
它可以有效防止连接件在车辆行驶过程中因振动而松动,提高汽车的安全性和可靠性。
5.2 机械设备在各种机械设备中,双叠自锁防松垫圈常用于各种连接点,如轴承、齿轮、传动装置等。
它可以确保连接件在高速旋转或重负载下不会发生松动,提高机械设备的稳定性和耐久性。
5.3 建筑工程在建筑工程中,双叠自锁防松垫圈常用于连接钢结构件、混凝土构件等。
它可以防止连接件在地震或风力作用下发生松动,提高建筑物的结构稳定性和安全性。
6. 如何选择双叠自锁防松垫圈在选择双叠自锁防松垫圈时,需要考虑以下几个因素: 1. 负载要求:根据连接件所承受的负载大小选择合适的双叠自锁防松垫圈。
2. 环境条件:考虑连接件所处的环境条件,如温度、湿度、腐蚀性等,选择耐用的材料。
3. 连接方式:根据连接件的类型和连接方式选择适合的双叠自锁防松垫圈。
锁紧垫圈的主要作用
锁紧垫圈是机械连接件中常用的零件之一。
在安装螺栓和螺母时,通常都会加
入锁紧垫圈来加强紧固效果,并防止螺栓和螺母松动。
本文将介绍锁紧垫圈的主要作用。
一、防松作用
锁紧垫圈的主要作用是防止螺栓和螺母在受外力或振动的影响下松动。
人们常
用锁紧垫圈来加强紧固效果,确保机器或设备的结构稳定可靠。
二、分散载荷
在机械部件的连接中,锁紧垫圈还可以分散载荷。
当螺纹连接处的载荷不够均
匀时,锁紧垫圈可以解决这一难题。
此时,锁紧垫圈起到助力承载的作用,增加螺纹连接的接触面积和承载能力,从而达到更好的固定效果。
三、保护螺纹
安装螺栓和螺母时,往往需要反复拆卸。
然而,反复拆卸可能会损坏螺纹,引
起连接失效。
为了避免这种情况发生,锁紧垫圈起到了保护螺纹的作用。
锁紧垫圈的使用可以减少对螺纹的磨损和破坏,延长螺纹的使用寿命。
四、增加摩擦系数
锁紧垫圈的内外表面通常都是粗糙的,这可以增加垫圈与螺母或螺栓之间的摩
擦力。
这有助于防止连接松动,特别是在外部环境非常恶劣的情况下,例如高温、潮湿、震动等环境。
五、总结
锁紧垫圈作为机械连接件中的重要部分,可以防止松动,分散载荷,保护螺纹,增加摩擦系数等作用。
在选择锁紧垫圈时,通常需要考虑垫圈的尺寸、材料、形状和粗糙度等因素。
正确认识和使用锁紧垫圈,可以提高机器或设备连接的可靠性和安全性,避免连接失效带来的不必要后果。
