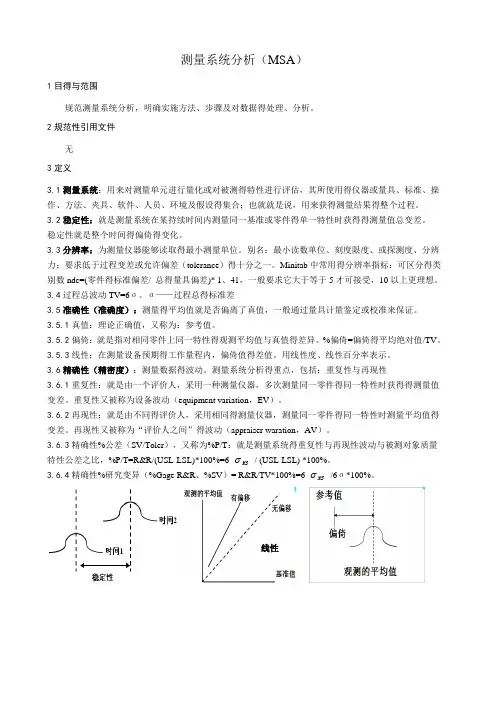

测量系统分析（MSA）1目得与范围规范测量系统分析，明确实施方法、步骤及对数据得处理、分析。
2规范性引用文件无3定义3.1测量系统：用来对测量单元进行量化或对被测得特性进行评估，其所使用得仪器或量具、标准、操作、方法、夹具、软件、人员、环境及假设得集合；也就就是说，用来获得测量结果得整个过程。
3.2稳定性：就是测量系统在某持续时间内测量同一基准或零件得单一特性时获得得测量值总变差。
稳定性就是整个时间得偏倚得变化。
3.3分辨率：为测量仪器能够读取得最小测量单位。
别名：最小读数单位、刻度限度、或探测度、分辨力；要求低于过程变差或允许偏差（tolerance）得十分之一。
Minitab中常用得分辨率指标：可区分得类别数ndc=(零件得标准偏差/ 总得量具偏差)* 1、41，一般要求它大于等于5才可接受，10以上更理想。
3.4过程总波动TV=6σ。
σ——过程总得标准差3.5准确性（准确度）：测量得平均值就是否偏离了真值，一般通过量具计量鉴定或校准来保证。
3.5.1真值：理论正确值，又称为：参考值。
3.5.2偏倚：就是指对相同零件上同一特性得观测平均值与真值得差异。
%偏倚=偏倚得平均绝对值/TV。
3.5.3线性：在测量设备预期得工作量程内，偏倚值得差值。
用线性度、线性百分率表示。
3.6精确性（精密度）：测量数据得波动。
测量系统分析得重点，包括：重复性与再现性3.6.1重复性：就是由一个评价人，采用一种测量仪器，多次测量同一零件得同一特性时获得得测量值变差。
重复性又被称为设备波动（equipment variation，EV）。
3.6.2再现性：就是由不同得评价人，采用相同得测量仪器，测量同一零件得同一特性时测量平均值得变差。
再现性又被称为“评价人之间”得波动（appraiser waration，AV）。
3.6.3精确性%公差（SV/Toler），又称为%P/T：就是测量系统得重复性与再现性波动与被测对象质量σ/ (USL-LSL) *100%。
目录1102-01 测量系统分析计划表1102-02 量具极差法分析表1102-03 量具重复性和再现性X&R分析数据表 1102-04 量具重复性和再现性X&R分析报告 1102-05 量具稳定性分析报告1102-06 量具偏倚分析报告1102-07 量具线性分析报告1102-08 计数型量具小样法分析报告2009年度M2变速器总成测量系统分析计划表-序号量具名称编号分析内容分析人员计划日期完成日期结果备注12345制定/日期：审核/日期：批准/日期：量具极差法分析表量具名称/编号：评价人A：评价人B：评价日期：产品名称：特性名称/要求：日期：编号：量具重复性和再现性X&R分析数据表编号：量具重复性和再现性X&R分析报告量具名称量具编号工件名称工件规格检测参数评价人A 评价人B 评价人C分析人员/日期编号：量具偏倚分析报告量具名称/编号：产品名称：产品特性/规格：评价人/日期：基准值次数12345678910平均读数偏倚=观察平均值-基准值=过程变差= （可用规格公差代替）偏倚%=偏倚/过程变差 100%=分析结论：特殊特性的系统偏倚%≤10%：接受。
一般特性的系统偏倚%≤30%：接受。
偏倚%>30%:不能接受：分析人员/日期：量具线性分析报告编号：量具名称/编号：产品名称：产品特性/规格：评价人/日期：产品编号12345基准值 x123试4验5次6数789101112平均值偏倚 y极差（y = b + ax）a= b=线性%=|a| 100%= %分析结论：特殊特性的系统，线性%≤5%：接受。
一般特性的系统，线性%≤10%：接受。
线性%> 10% ：不能接受。
分析人员/日期：编号：计数型量具小样法分析报告量具名称/编号：产品名称：产品特性/规格：评价人A：评价人B：评价日期：产评价人A评价人B品12121234567891011121314151617181920满足限值填“Y” ，不满足限值填“N”。
1、2、3、4、5、线性GRR计数型Kappa分析MSA测量系统分析全套表格模板稳定性偏倚Excel原件可在本文档左侧回形针处取出再现性Kappa=(Po-Pe)/(1-Pe)A*参考 交叉表A01总计Po:0.95Pe:0.51B*参考 交叉表B01总计Po:0.97Pe:0.51C*参考 交叉表C01总计Po:0.96Pe:0.5130期望的数量26.4636.5463数量38487期望的数量数量60363一致性好6666Kappa 一致性好判定误发期望的数量638728 4.76%可接受2.30%可接受 4.76%可接受3.45%可接受可接受5.75%可接受01参考总计62063871501C0.90有效性判定重复性检查总数匹配数漏发A A B 评价人评价人%B 93.33%可接受判 定判定0.9383.33%2530 3.17%36.5450.4687数量638715090.00%可接受0.92A C 一致性好150期望的数量B 期望的数量36.9651.0488数量6387150期望的数量26.0435.9662数量38588期望的数量6387数量60248.7284150数量6387150期望的数量35.28数量28284总计01Kappa 判 定A*B 0.89一致性好C 3027A*C 0.93一致性好参考B*C 参考总计可接受期望的数量27.7238.280.90一致性好数量615Page 11 of 11。

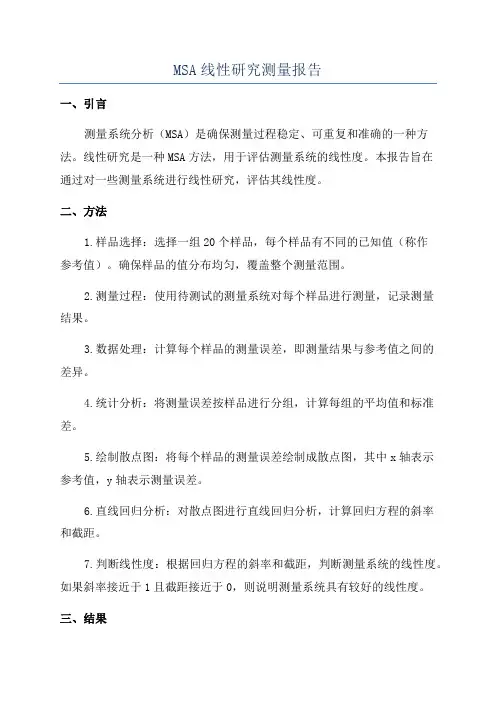

MSA线性研究测量报告一、引言测量系统分析（MSA）是确保测量过程稳定、可重复和准确的一种方法。
线性研究是一种MSA方法，用于评估测量系统的线性度。
本报告旨在通过对一些测量系统进行线性研究，评估其线性度。
二、方法1.样品选择：选择一组20个样品，每个样品有不同的已知值（称作参考值）。
确保样品的值分布均匀，覆盖整个测量范围。
2.测量过程：使用待测试的测量系统对每个样品进行测量，记录测量结果。
3.数据处理：计算每个样品的测量误差，即测量结果与参考值之间的差异。
4.统计分析：将测量误差按样品进行分组，计算每组的平均值和标准差。
5.绘制散点图：将每个样品的测量误差绘制成散点图，其中x轴表示参考值，y轴表示测量误差。
6.直线回归分析：对散点图进行直线回归分析，计算回归方程的斜率和截距。
7.判断线性度：根据回归方程的斜率和截距，判断测量系统的线性度。
如果斜率接近于1且截距接近于0，则说明测量系统具有较好的线性度。
三、结果1.数据处理：计算20个样品的测量误差，并将其按样品进行分组。
计算每组的平均值和标准差。
结果如下表所示：样品编号，参考值（单位），测量误差（单位）-------，-----------，-------1，10.0，-0.12，15.5，0.23，20.0，0.04，25.5，0.35，30.0，-0.26，35.5，-0.17，40.0，0.18，45.5，-0.29，50.0，0.110，55.5，0.011，60.0，-0.112，65.5，0.213，70.0，0.114，75.5，0.315，80.0，-0.216，85.5，-0.117，90.0，-0.118，95.5，0.219，100.0，0.020，105.5，-0.2平均值：0.03标准差：0.14[散点图]3.直线回归分析：对散点图进行直线回归分析，得到回归方程为y=0.99x+0.0154.判断线性度：根据回归方程的斜率和截距，该测量系统具有较好的线性度，斜率接近于1，截距接近于0。
量具线性和偏倚研究概述使用量具线性和偏倚研究可评估测量设备操作范围内的精确度。
选择覆盖量具操作范围的部件。
每个部件必须有一个参考值。
例如，一名工程师要评估量具的线性和偏倚。
该工程师选择5 个表示测量预期极差的部件。
每个选中的部件均通过布局检查进行测量以确定其主要测量值。
一个操作员使用量具随机测量每个部件12 次。
在何处可找到此分析要执行量具线性和偏倚研究，请选择统计 > 质量工具 > 量具研究 > 量具线性和偏倚研究。
何时使用备择分析●要在具有交叉数据的情况下完整分析测量系统，请使用交叉量具R&R 研究。
●要在具有嵌套数据的情况下完整分析测量系统，请使用嵌套量具R&R 研究。
量具线性和偏倚研究的数据注意事项要确保结果有效，请在收集数据、执行分析和解释结果时注意以下准则。
每个参考部件必须具有已知测量值参考值是参考部件的已知标准测量值。
在测量系统分析过程中，将参考值用作主值进行比较。
例如，您使用已知重为0.025 g 的参考部件校准天平。
应按随机顺序收集数据如果不随机收集数据，分析结果可能会有误导性。
选择表示测量实际或预期极差的部件。
跨测量实际或预期极差选择部件，可以评估您的量具是否对量具测量的所有部件大小具有相同准确度。
一个操作员应执行所有测量单个操作员应测量所有部件和所有仿行，这样来自不同操作员的量具变异才不会成为因子。
量具线性和偏倚研究示例一位工程师想要评估用于测量轴承内径的测量量具的线性和偏倚。
该工程师选择了五个表示测量预期极差的部件。
按布局检查测量每个部件以确定其主测量值，然后由一位操作员随机测量每个部件12 次。
该工程师之前使用方差分析法执行了交叉量具R&R 研究，确定该总研究变异是16.5368。
1.打开样本数据，轴承直径.MTW.轴承直径.MTW2.选择统计 > 质量工具 > 量具研究 > 量具线性和偏倚研究。
3.在部件号中，输入部件。
Instructions for the Measurement Systems Analysis Form测量系统分析表填写指导1. Please fill in the Vehicle Line, Model Year, Project Name, Customer, your name, and the Advanced Quality Manager/Director1.请填入生产线,车型年,项目名称,客户,你的姓名和先期质量经理/总监的姓名2. The first four columns contain information that is applicable for the PLUS Phase 2 Exit Review. The other columns contain informationthat will be added as the SDT goes through Phases 3 and 4.2.前面4栏的信息适用于PLUS阶段2 退出评审,其他栏的信息在阶段3 和阶段4作为SDT增加进来3. In the Product/process characteristic being measured column please list all the product/processcharacteristics for all measurement devices found in the Evaluation Measurement Technique column of thecontrol plan. This includes all go/no-go devices..3.在产品/过程被测量特性栏内请列出所有在控制计划测量评估技术栏中所涉及的测量设计产品/过程特性。
4. In the Product/Process Specification and Tolerance column in the appropriate units column add the characteristic that isbeing measured along with the tolerance that goes along with it. These should be obtained from the Product Engineer.4.在带适当单位的产品/过程尺寸和公差栏内增加带公差的尺寸,该尺寸需从产品工程师处获得5. In the Gage Type column indicate whether the feature will be evaluated using an attribute or variable gage.5.在量具型号栏内标明特性值是用计数型量具或是计量型量具测量6. In the measuring device column describe the measuring instrument that is being using if you have a variable gage. These include items likea dial indicator gage or calipers. During the gage selection process, the ability of the measuring device to deliver an appropriate Bias,Linearity and Stability result should be considered.6.如果用的是计量型量具,在测量工具栏内标明测量工具.这里包括的量具,例如刻度指示量具或卡尺.在选择量具时,需考虑测量工具的偏差,线性度7. In the Repeatability/Reproducibility Column please indicate the values that were obtained for each gage. For variable gages anything under 10%is considered acceptable, between 10% and 30% may be acceptable depending on the particular feature/gage and anything over 30% requires a corrective action by the team.7.在重复性/再现性栏内请写入每一个量具的计算值.对于计量型量具,量具的变量范围在10%以内是可接受的,在10%到30%的范围内需根据特殊特若超过30%需采取纠正措施8. In the Acceptable Result column please list either yes or no depending of the results obtained and the guidelines described above.8.参照上面提到的接收准则根据测量结果在结果可接收栏内列出是或否9. In the Action Plan for Correction Column an action plan needs to be listed for any unacceptable Gage Repeatability/Reproducibility result.9.在纠正措施计划栏内需对不可接收的量具重复性/再现性结果列出措施计划10. In the RYG column, using the guidelines at the bottom of the form, please rate each of the gages.10.在RYG栏内,根据表底部的指导方针对每一个量具评定红黄绿状态11. In the Who and When columns please list who is responsible for the corrective action and when it will be completed.11.在WHO和WHEN栏内列出纠正措施的责任人和完成日期ector's name.PLUS Phase 2 Exit Review. The other columns contain informationse include items likeer an appropriate Bias,具,例如刻度指示量具或卡尺.在选择量具时,需考虑测量工具的偏差,线性度和稳定性ges anything under 10%and anything over 30%量具的变量范围在10%以内是可接受的,在10%到30%的范围内需根据特殊特性/量具的要求判定是否可接受,bed above.roducibility result.。
莱州市XX机械有限公司作业文件文件编号：JT/C－7.6J－003版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：审核：编制：受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。
2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。
3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。
3.2工会负责根据需要组织和安排测量系统技术应用的培训。
3.3生产科配合对测量仪器进行测量系统分析。
4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。
4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。
4.3线性线性是在量具预期的工作量程内，偏倚值的变差。
4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。
4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。
5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。
a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。
5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测量系统的可靠性。
6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。
如果无法取得这样的样件，则选择一个落在产品测量范围中间的生产零件，指定它为基准样件进行稳定性分析。
