室内给排水设计分析

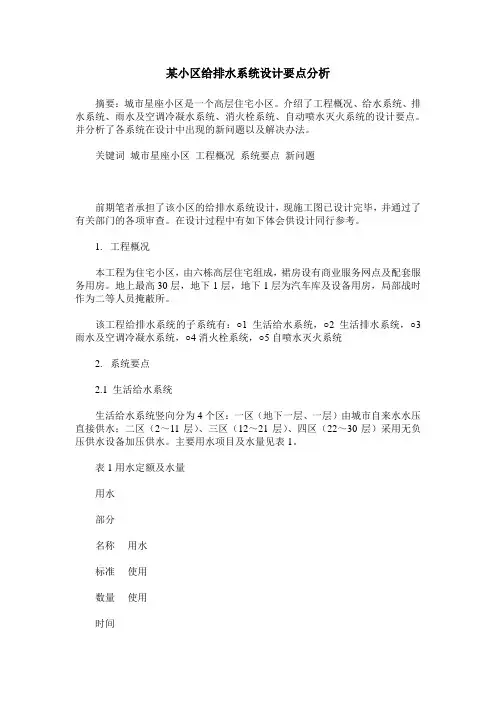

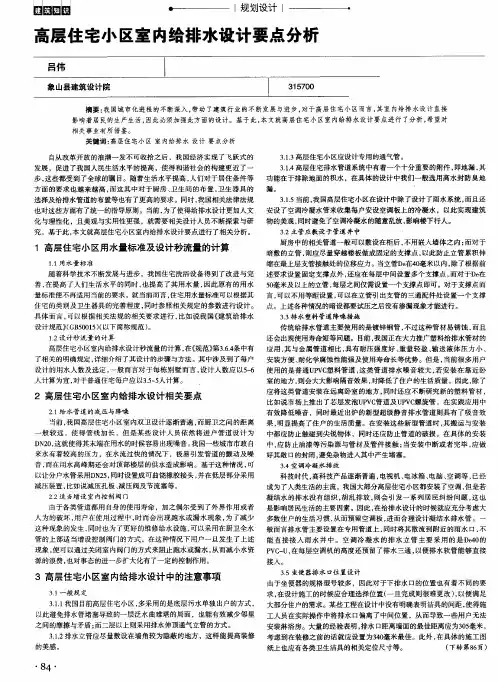

某小区给排水系统设计要点分析摘要：城市星座小区是一个高层住宅小区。

介绍了工程概况、给水系统、排水系统、雨水及空调冷凝水系统、消火栓系统、自动喷水灭火系统的设计要点。

并分析了各系统在设计中出现的新问题以及解决办法。

关键词城市星座小区工程概况系统要点新问题前期笔者承担了该小区的给排水系统设计，现施工图已设计完毕，并通过了有关部门的各项审查。

在设计过程中有如下体会供设计同行参考。

1. 工程概况本工程为住宅小区，由六栋高层住宅组成，裙房设有商业服务网点及配套服务用房。

地上最高30层，地下1层，地下1层为汽车库及设备用房，局部战时作为二等人员掩蔽所。

该工程给排水系统的子系统有：○1生活给水系统，○2 生活排水系统，○3雨水及空调冷凝水系统，○4消火栓系统，○5自喷水灭火系统2. 系统要点2.1 生活给水系统生活给水系统竖向分为4个区：一区（地下一层、一层）由城市自来水水压直接供水；二区（2～11层）、三区（12～21层）、四区（22～30层）采用无负压供水设备加压供水。

主要用水项目及水量见表1。

表1用水定额及水量用水部分名称用水标准使用数量使用时间(小时) 时变化系数K 最高日用水量（m3）平均时用水量（m3）最大时用水量（m3）在设计规范和资料中，一般要求用水点给水压力不小于0.05Mpa,给水入户管的水表前水压不小于0.1Mp。

根据笔者对以往工程的调查，各给水分区顶层的住户普遍反映水压偏低，尤其是淋浴器出水量小，不够舒适。

笔者认为原因有以下几点：一、为满足住户私密性的要求，分户水表采用户外集中设置，至用水点的管道长度增加，20~30米管长已很常见，甚至可能超过40米，导致水头损失增大；二、在大户型住宅中，居住人数和用水器具较多，设计秒流量相应增大，而暗埋的给水管管径受楼板找平层厚度的限制，外径一般不超过32mm，不能满足经济流速，加大水头损失。

针对以上几方面原因，在设计中采取了以下措施：一、严格按经济流速确定管径，减小单位长度水头损失；对于设计流量较大的户型，采用薄壁铜管、薄壁不锈钢管等壁厚较小的管材或调整管道布置。

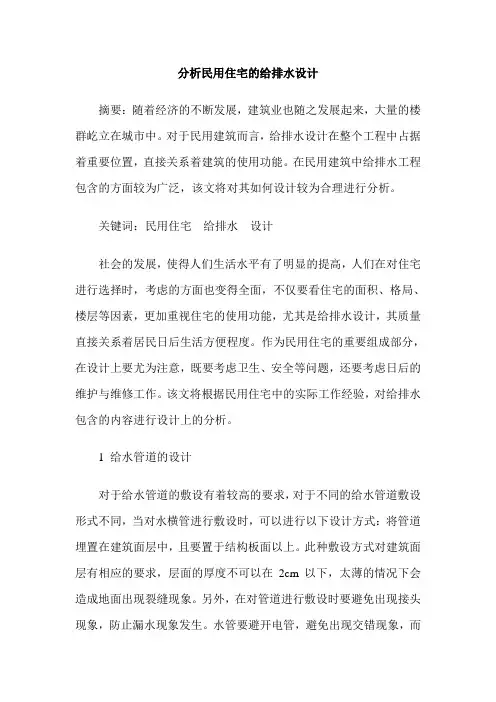

分析民用住宅的给排水设计摘要：随着经济的不断发展，建筑业也随之发展起来，大量的楼群屹立在城市中。

对于民用建筑而言，给排水设计在整个工程中占据着重要位置，直接关系着建筑的使用功能。

在民用建筑中给排水工程包含的方面较为广泛，该文将对其如何设计较为合理进行分析。

关键词：民用住宅给排水设计社会的发展，使得人们生活水平有了明显的提高，人们在对住宅进行选择时，考虑的方面也变得全面，不仅要看住宅的面积、格局、楼层等因素，更加重视住宅的使用功能，尤其是给排水设计，其质量直接关系着居民日后生活方便程度。

作为民用住宅的重要组成部分，在设计上要尤为注意，既要考虑卫生、安全等问题，还要考虑日后的维护与维修工作。

该文将根据民用住宅中的实际工作经验，对给排水包含的内容进行设计上的分析。

1 给水管道的设计对于给水管道的敷设有着较高的要求，对于不同的给水管道敷设形式不同，当对水横管进行敷设时，可以进行以下设计方式：将管道埋置在建筑面层中，且要置于结构板面以上。

此种敷设方式对建筑面层有相应的要求，层面的厚度不可以在2cm以下，太薄的情况下会造成地面出现裂缝现象。

另外，在对管道进行敷设时要避免出现接头现象，防止漏水现象发生。

水管要避开电管，避免出现交错现象，而造成建筑面层的厚度增加，影响工程的整体造价；将水管道进行敷设时，要将管道放在预留的管槽中。

管槽要在楼板施工时进行预留，将管道敷设完毕后，要用水泥等物质将其抹平；管道设置在隔墙内。

将水管道敷设到隔墙内是建筑工程常用的管道暗装方法，管槽要在隔墙施工时预留，也可以在墙表面进行管槽的剔出，对阀门进行安装时，必须将阀门的把手留在墙外；将水管设置在现浇楼板内。

土建工程进行钢筋捆扎时，就要对管道进行预装，随着楼板的混凝土浇筑环节将管道埋置在楼板中，进行混凝土浇筑前，要对管道进行试压，试压必须满足工程的标准要求，做好管道的防腐措施。

此种敷设方式需要土建人员与水暖工作人员进行密切合作，以确保每一个施工步骤符合建筑标准。

给排水系统的工程案例分析与经验总结简介：给排水系统作为建筑物中不可或缺的部分，承担着排水和供水的重要功能。

本文通过对几个具体工程案例的分析，总结出了一些关键经验，以供工程师在设计和施工中参考和借鉴。

1. 案例一：办公楼的给排水系统设计在办公楼的给排水系统设计中，我们遇到了一个问题：在高峰用水期间，楼内多个水龙头同时使用会导致水压不足，甚至无水供应的情况。

经过分析，我们发现给排水系统的管道直径设计不合理，无法承受高峰用水的需求。

解决方法是重新设计管道，增加了管道的直径，提高了供水能力，确保了水压稳定。

这一经验告诉我们在给排水系统设计中，要考虑到用水高峰期的需求，合理选择管道直径，以确保正常供水。

2. 案例二：住宅小区的雨水排放问题在一个住宅小区的给排水系统中，我们发现雨水排放一直存在问题，经过调查发现，雨水排放管道的设计不完善，无法有效排水，导致小区内出现了积水的现象。

为了解决这一问题，我们进行了改造：将雨水排放管道的坡度进行了调整，增加了排水速度；另外，在小区内增设了雨水收集装置，将积水区域的雨水有效收集并排放。

通过这次改造，成功解决了小区的雨水排放问题。

这个案例告诉我们在设计给排水系统时，要考虑到不同场地的特点，合理设计排水管道的坡度，确保排水畅通。

3. 案例三：商业中心的污水处理系统在一个商业中心的污水处理系统中，我们遇到了处理能力不足的问题。

由于商业中心的日均用水量较大，传统的污水处理系统已经无法满足需求。

我们采用了一种新型的生物膜工艺，通过增大生物膜反应器的容积，提高了处理系统的处理能力。

经过几个月的试运行，系统稳定运行，成功解决了商业中心的污水处理问题。

这个案例告诉我们在设计污水处理系统时，要根据实际情况选择合适的工艺，确保系统的处理能力。

4. 案例四：医院的供水系统安全问题在一个医院的供水系统中，我们发现供水管道与未经处理的污水管道存在交叉的情况，存在一定的安全隐患。

为了解决这个问题，我们进行了管线改造，在供水系统和污水系统之间设置了有效的隔离装置，确保了供水的安全性。

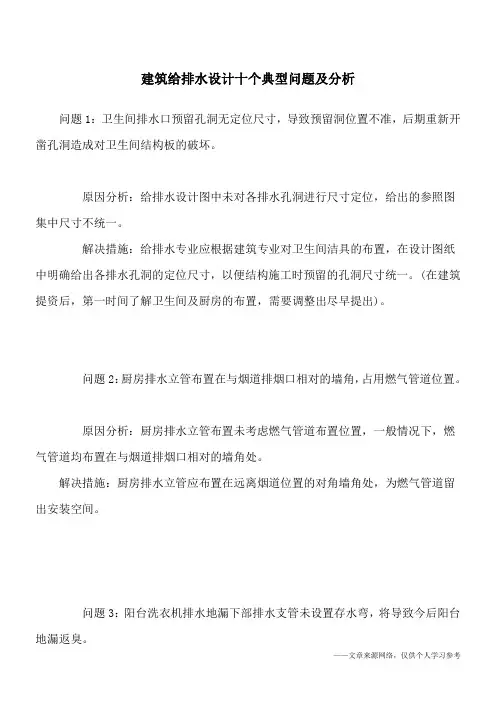

建筑给排水设计十个典型问题及分析
问题1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。

(在建筑
问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。

原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足50mm深度。

解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。

(优先采用密闭防涸地漏)。

200mm)。

原因分析：>4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。

解决措施：机房层设两根雨水管或增设一溢流口。

问题6：在下方是室内的天沟内设置普通型雨水斗。

原因分析：雨水管进入室内。

解决措施：这种情况下应采用侧排雨水斗。

问题7：空调冷凝水立管预留管管标高与建筑不符。

及预留管管径在市场买不到。

水坡度及排水口位置，导致给排水专业无相应的配管设计。

解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。

问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。

原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装
高度不够。

解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。

(消火栓忌安装在住户家门口，商铺消火栓最好设置在室外;必须设置于室内时，应采用暗装形式)。

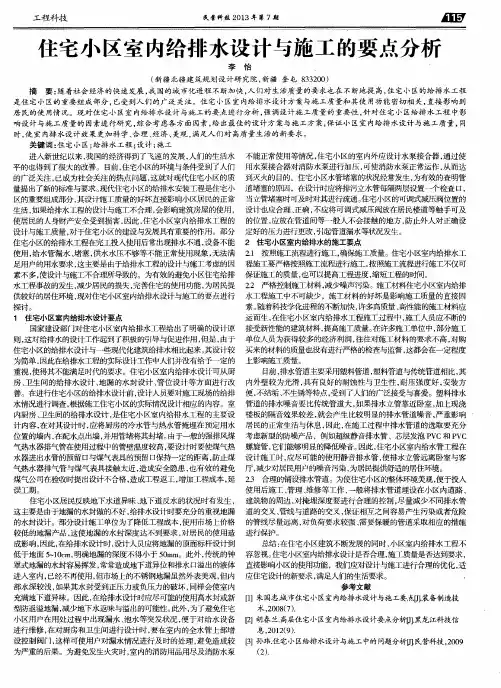

住宅小区给排水设计思路及要点分析摘要：最近几年时间里，伴随人们生活质量越来越高，人们对环保住宅方面的要求不断加强。

生态化住宅在满足人们居住需要的同时给住宅小区向着环保、舒适方向所发展带下牢固基础。

给排水设计是保证住宅小区顺利使用的重要环节。

它的质量好坏直接影响着居民居住的舒适性，同时给小区整体质量带来比较大的影响。

本文深入对住宅小区给排水设计思路进行分析，并且提出相关的给排水设计要点。

关键词:住宅小区；给排水设计；思路；要点住宅小区给排水设计存在着综合性、专业性的特点。

有关设计人员在对给排水系统进行设计的过程中，需要科学结合基础理论和小区实际状况，进而保证小区住宅给排水系统充分发挥最大的效果[1]。

1住宅小区给排水设计的思路1.1选择材料住宅小区给排水系统对管道的原材料质量存在比较低的要求。

原材料只有保证管道可以充分对给排水的压力进行满足就可以。

通常情况下，给排水系统应用的管道在工作过程当中，压力等级需要比给排水实际压力等级要高。

只有如此，给排水系统才可以在应用的过程中存在更强的稳定性。

按照不同的应用位置，消防给排水管道主要含有两类，分别为室外管道、埋地管道。

埋地管道需要有着比较强的防腐蚀功能[2]。

1.2选择消防配件消防配件主要含有消防栓、水泵。

在给排水系统当中，使用的水泵要保证其适合系统运行所需要的压力。

同时，这还要保证水泵可以充分对消防系统水流量进行满足。

在城市内，高层住宅建筑物比较多，进而高层住宅小区当中的给排水系统需要有一些减压稳压的设备，进而保证给排水系统在使用的时候出现可控范围内压力。

1.3消防管网伴随我国城市化不断发展，高层住宅小区越来越普及。

所以，我们要强化消防管网建设，减小火灾给人们带来的危害。

在对消防管网进行建设的时候，需要充分注意下面几点：第一，保证管网和供水单位的输水管道畅通。

如果出现火灾事故，需要保证充足的供水。

第二，消防管网形状需要是环状。

只有这样才能够保证消防管网顺利的运转。

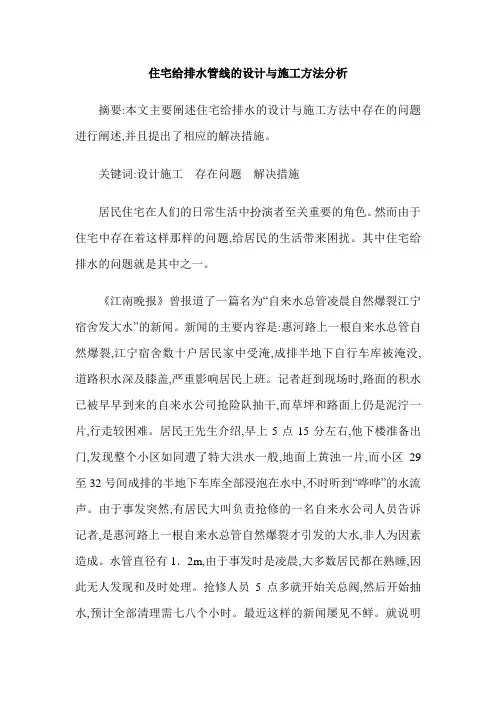

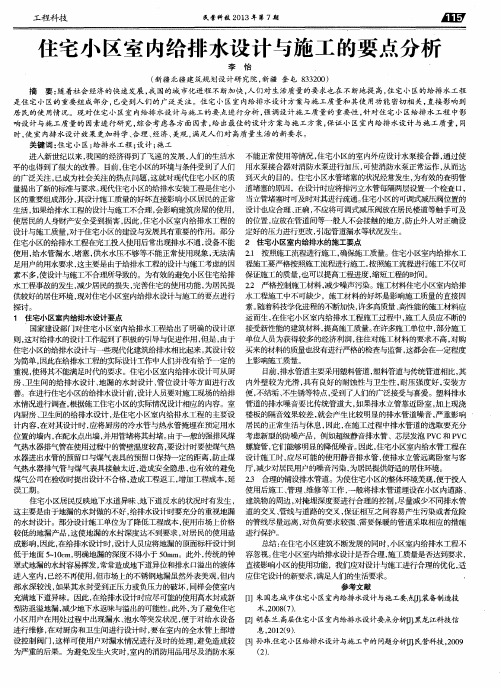

住宅给排水管线的设计与施工方法分析摘要:本文主要阐述住宅给排水的设计与施工方法中存在的问题进行阐述,并且提出了相应的解决措施。

关键词:设计施工存在问题解决措施居民住宅在人们的日常生活中扮演者至关重要的角色。

然而由于住宅中存在着这样那样的问题,给居民的生活带来困扰。

其中住宅给排水的问题就是其中之一。

《江南晚报》曾报道了一篇名为“自来水总管凌晨自然爆裂江宁宿舍发大水”的新闻。

新闻的主要内容是:惠河路上一根自来水总管自然爆裂,江宁宿舍数十户居民家中受淹,成排半地下自行车库被淹没,道路积水深及膝盖,严重影响居民上班。

记者赶到现场时,路面的积水已被早早到来的自来水公司抢险队抽干,而草坪和路面上仍是泥泞一片,行走较困难。

居民王先生介绍,早上5点15分左右,他下楼准备出门,发现整个小区如同遭了特大洪水一般,地面上黄浊一片,而小区29至32号间成排的半地下车库全部浸泡在水中,不时听到“哗哗”的水流声。

由于事发突然,有居民大叫负责抢修的一名自来水公司人员告诉记者,是惠河路上一根自来水总管自然爆裂才引发的大水,非人为因素造成。

水管直径有1．2m,由于事发时是凌晨,大多数居民都在熟睡,因此无人发现和及时处理。

抢修人员5点多就开始关总阀,然后开始抽水,预计全部清理需七八个小时。

最近这样的新闻屡见不鲜。

就说明在城市给排水的设计和施工方面存在着很多的隐患。

1 居民住宅的给排水设计和施工方面也存在的问题1.1 居民住宅给排水的设计不合理住宅给排水的设计是给排水系统的前提。

但是一些施工单位对给排水的设计不明确,存在明显的缺陷:(1)管道问题。

在小区的给排水设计中,管道的设计十分重要。

在小区的投诉电话中,由此原因引起的纠纷很多。

由于小区的居民很多,相对的用水量也是一个庞大的数字,如果小区的供水管网在设计的过程中没有考虑到实际的用水量和管道的分布,就会造成每个用水点供水压力不均的现象。

也就是说,在水压大的地方会出现水流量过大,四处飞溅,浪费严重;在水压小的地方水量很少,有的居民家还会出现断流的现象,影响居民的正常生活。

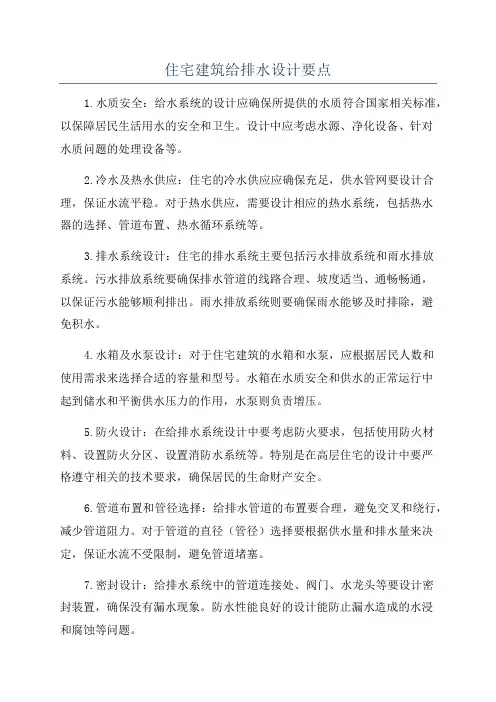

住宅建筑给排水设计要点1.水质安全：给水系统的设计应确保所提供的水质符合国家相关标准，以保障居民生活用水的安全和卫生。

设计中应考虑水源、净化设备、针对水质问题的处理设备等。

2.冷水及热水供应：住宅的冷水供应应确保充足，供水管网要设计合理，保证水流平稳。

对于热水供应，需要设计相应的热水系统，包括热水器的选择、管道布置、热水循环系统等。

3.排水系统设计：住宅的排水系统主要包括污水排放系统和雨水排放系统。

污水排放系统要确保排水管道的线路合理、坡度适当、通畅畅通，以保证污水能够顺利排出。

雨水排放系统则要确保雨水能够及时排除，避免积水。

4.水箱及水泵设计：对于住宅建筑的水箱和水泵，应根据居民人数和使用需求来选择合适的容量和型号。

水箱在水质安全和供水的正常运行中起到储水和平衡供水压力的作用，水泵则负责增压。

5.防火设计：在给排水系统设计中要考虑防火要求，包括使用防火材料、设置防火分区、设置消防水系统等。

特别是在高层住宅的设计中要严格遵守相关的技术要求，确保居民的生命财产安全。

6.管道布置和管径选择：给排水管道的布置要合理，避免交叉和绕行，减少管道阻力。

对于管道的直径（管径）选择要根据供水量和排水量来决定，保证水流不受限制，避免管道堵塞。

7.密封设计：给排水系统中的管道连接处、阀门、水龙头等要设计密封装置，确保没有漏水现象。

防水性能良好的设计能防止漏水造成的水浸和腐蚀等问题。

8.可持续性设计：给排水设计要考虑可持续性，包括节约水资源、减少用水和污水排放等方面。

例如，可以采用节水器具、回收、再利用雨水等措施。

9.通风系统设计：在住宅建筑的排水系统中，通风是非常重要的。

排水管道要有良好的通风设施，以防止污水气味蔓延和坏气体的积聚。

10.泵站和截污设备设计：对于一些地势较低、无法采用重力排水的区域，需要设计泵站和截污设备，以保证污水能够顺利排除。

总之，住宅建筑给排水设计要充分考虑水质安全、供水和排水的需求、防火安全、管道布置和密封、可持续性和通风等因素，确保住宅建筑的正常运行和居民的健康安全。

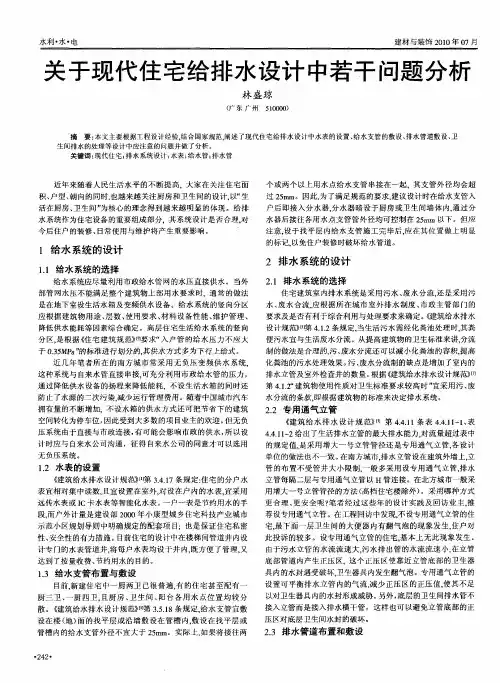

关于住宅建筑给排水系统设计的要点分析【摘要】根据工程实际设计经验与体会结合国家规范要求，阐述了住宅建筑中排水系统的设计，排水管道的敷设要求，设备、管材选用应注意的问题。

【关键字】住宅建筑；排水系统；水表设置；管道敷设1 概述随着我国国民经济的发展和人民生活水平的提高，人们对建筑给水排水工程的设计和器具设备的设置提出了更高的要求。

给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。

现结合我们近年在住宅建筑设计上的实践，谈谈住宅建筑排水管道的设计。

2 设计方案2.1 给水供应系统的设计2.1.1 给水系统没有固定的形式，设计时根据用户的要求，结合外部给水情况确定供水方式。

对多层住宅、别墅和高层住宅低区尽量利用外部给水管网的压力直接供水。

对高层住宅，当外部管网水压不能满足整个建筑物上部用水要求时，在建筑物的底层设调节水箱和变频供水设备加压供水。

2.1.2 高层住宅内为上部供水的增压设备，目前常采用调节水箱和变频供水设备加压供水，这种系统既节省了建筑面积及造价，又节约了电耗，同时还防止了水源的二次污染，加压设备为全自动系统还可减少运行管理费用。

2.2 热水系统设计住宅内生活用热水多采用电淋浴热水器、太阳能热水器及锅炉集中供热等方式供给。

电加热系统和太阳能热水器供应系统在住宅设计中较多采用，设计时仅在给水管上预留安装热水供应设施的接口或每户设一独立的热水管道系统由住户自行解决热源。

对于一些较高档次的住宅小区多采用集中供应热水系统，集中供热系统已成为住宅的“卖点”之一，也是住宅档次的标准。

从住户的角度讲，集中热水系统应是在用水点随时取用温度、压力稳定的热水，但从专业角度来讲，供水压力的平衡是设计集中热水系统首选考虑的问题。

根据建筑物的高度，热水系统必须要实行与给水系统相一致的竖向分区，并由相应的给水系统供水才能保证各用水点的冷热水压力均衡，取得良好的效果，各分区冷水和热水系统不能共用减压阀，须分别减压后供给。

对现代建筑设计中室内给排水的设计分析1现代建筑室内给排水设计中应注意的问题1.1地漏水封的设置在我国建筑主管部门颁布的《建筑给水排水设计规范》中规定：规定地漏的顶面标高应低于地面5-10mm。

此规定目的就是防止水封被破坏后污水管道内的有害气体窜人室内污染室内环境，但是在给排水设计说明中很少有人提及。

建设及施工单位为降低造价，往往使用市场上价格低廉的地漏，这种地漏水封一般≤3cm，满足不了水封深度要求。

排水时地漏的水封由于正压或负压被破坏，臭气进入室内。

好多居民反映家中有臭味，而且厨房排油烟机打开时更加严重，就是水封由于压力波动被破坏所致有的厨房内设置了地漏，由于长时间没有补水，特别是冬季供暖时水封容易干涸。

建议采用高水封或新型防返溢地漏。

厨房内地面溅水很少，可以不设地漏。

1.2管道噪音问题1.2.1给水管道噪音问题当给水管道压力超过0.3-0.4mpa，且管径≤20mm及管路较长时，管道会产生啸叫和振动，这主要由高速水流动力与管道系统产生共振所致。

综合防治措施有适当加大管径、采用曲挠橡胶接头、支架与管道接触处加橡胶垫以及加装减压阀等。

但注意减压阀本身也有噪音，要经反复调试，使噪音减至最小。

1.2.2排水管道噪音问题排水管的水流呈不充盈和重力流状态，噪音难免，且受管道材质影响。

试验资料表明，dn100管当流量为2.7l/s时铸铁管噪音值为46.5db，pvc-u管噪音值为58db，故在要求安静的高档房间内，宜选用柔性连接铸铁管。

新产品芯层发泡隔音psp管，隔音效果好，价格略贵，也可选用。

1.3给水管道材质的选用由于镀锌钢管存在着与水中杂质发生化学反应，产生“红水”、“黑水”等问题，影响水质。

目前，广泛采用新型建筑给水塑料管而淘汰镀锌钢管。

铜管仍是高档建筑的首选，但价格高。

一般在热水系统中采用带保温套的紫铜管、聚丁烯管、铝塑复合管、pex管、ppr管等。

upvc管和pe—al-pe管适用于冷水供水系统。

办公楼给排水设计（二）引言概述：办公楼给排水设计是现代建筑设计中至关重要的一环。

良好的给排水系统能够确保办公楼内部水的供应和排放的顺利进行，同时还能提高建筑的环境舒适度和使用效率。

在办公楼给排水设计的过程中，需要考虑多个因素，如建筑结构、设计标准、城市管网等，以确保系统的可靠性和持久性。

本文将从五个大点出发，详细阐述办公楼给排水设计的相关内容。

一、建筑结构与给排水系统设计1. 建筑结构对给排水系统的影响：分析建筑结构对于给排水系统的影响，如建筑高度、布局和结构材料等因素。

2. 给排水系统与建筑结构的协调：探讨如何与建筑结构相协调地设计给排水系统，包括管道的布置、穿越结构的处理等技术要点。

3. 办公楼地下室的给排水设计：研究地下室给排水系统的设计方法，特别是深埋深度、排水泵站及边坡等问题。

二、办公楼给水系统设计1. 供水标准与需求分析：分析办公楼的供水需求，根据当地的供水标准和水源情况，确定设计的供水能力。

2. 水源及水质处理：讨论办公楼的水源选择与处理方法，包括自来水、水井和水处理设备等。

3. 给水管道设计：详细阐述给水管道的设计要求，如管道材料、压力损失计算和防止水质污染的措施。

4. 给水设备：介绍办公楼内的供水设备，如水泵、水箱、水表等，并讨论其选型和安装要点。

5. 智能化供水系统设计：探讨如何利用先进的技术手段，如自动控制系统和传感器，实现供水系统的智能化和高效性。

三、办公楼排水系统设计1. 排水标准与需求分析：分析办公楼的排水需求，根据当地的排水标准和生活用水量，确定设计的排水能力。

2. 排水管道设计：详细阐述排水管道的设计要求，如材料选择、坡度计算和防止堵塞的措施。

3. 排水设备：介绍办公楼内的排水设备，如下水道、排水泵站等，并讨论其选型和安装要点。

4. 雨水排水系统设计：探讨办公楼的雨水排水系统的设计方法，包括雨水管网的布置、雨水收集设备的选型等。

5. 污水处理系统设计：研究办公楼的污水处理系统的设计，包括污水处理工艺选择、处理设备的选型等。

关于给排水消防设计分析给排水消防设计是建筑工程中非常重要的一部分，它直接关系到建筑物的安全、卫生和环境保护。

一个合理的给排水消防系统设计不仅可以提供舒适的室内环境，还能有效地预防火灾的发生，保障建筑物和人员的安全。

本文将从给排水系统和消防系统两方面分析设计要点，探讨其设计原则和技术要求。

一、给排水系统设计1. 设计原则（1）合理布局：给排水管线应根据建筑物的结构和功能合理布置，避免管线交叉和交错，保证排水系统的通畅。

（2）防水性能：在设计中要考虑建筑物的防水性能，采用防水材料和防水工艺，确保给排水系统不会发生渗漏等问题。

（3）排水坡度：在设计给排水系统时，要保证管道的坡度合理，保证水能够自然流动，避免管道内积水导致污染和异味。

（4）合理配置设备：给排水系统设计时要合理配置排水设备，包括排水管、排水口、排水泵等，保证系统的正常运行和维护。

2. 技术要求（1）管道材质：在给排水系统设计中，应选择符合国家标准的管道材质，如PVC-U排水管、不锈钢排水管等，确保管道的质量和使用寿命。

（3）采光和通风：在设计排水系统时，要考虑排水口的位置和采光通风设施的设置，保证排水系统的干燥和通风。

（4）系统维护：在设计中应考虑给排水系统的维护保养，包括设备的清洁和检修，防止给排水设备的损坏和故障。

二、消防系统设计（1）合理布局：消防系统的布局应考虑建筑物的结构和人员疏散路线，确保消防设备的使用和人员的安全。

（2）合规选型：在设计消防系统时，要按照国家相关标准和规定，选择合格的消防设备和材料，确保其可靠性和安全性。

（3）应急预案：在设计消防系统时，要考虑建筑物的特点和人员的分布情况，制定科学的消防应急预案，确保在火灾发生时，能够迅速有效地应对。

（4）系统联动：消防系统的设计中，应考虑各种设备的联动和自动控制，确保系统的自动化和智能化。

（2）防火材料：在设计建筑物时，要选择防火性能好的材料，包括墙体材料、隔墙材料等，保证建筑物的整体防火性能。
