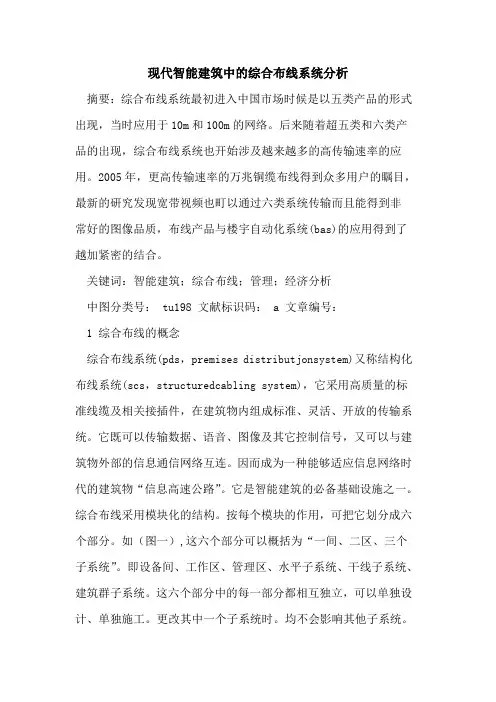

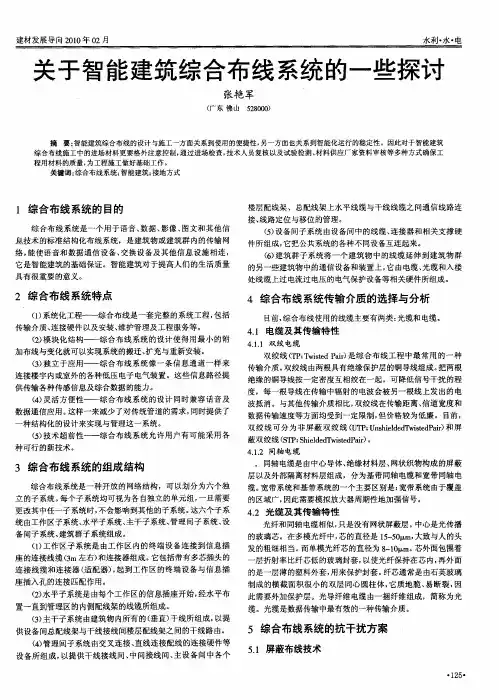

现代智能建筑中的综合布线系统分析摘要：综合布线系统最初进入中国市场时候是以五类产品的形式出现，当时应用于10m和100m的网络。

后来随着超五类和六类产品的出现，综合布线系统也开始涉及越来越多的高传输速率的应用。

2005年，更高传输速率的万兆铜缆布线得到众多用户的瞩目，最新的研究发现宽带视频也町以通过六类系统传输而且能得到非常好的图像品质，布线产品与楼宇自动化系统(bas)的应用得到了越加紧密的结合。

关键词：智能建筑；综合布线；管理；经济分析中图分类号： tu198 文献标识码： a 文章编号：1 综合布线的概念综合布线系统(pds，premises distributjonsystem)又称结构化布线系统(scs，structuredcabling system)，它采用高质量的标准线缆及相关接插件，在建筑物内组成标准、灵活、开放的传输系统。

它既可以传输数据、语音、图像及其它控制信号，又可以与建筑物外部的信息通信网络互连。

因而成为一种能够适应信息网络时代的建筑物“信息高速公路”。

它是智能建筑的必备基础设施之一。

综合布线采用模块化的结构。

按每个模块的作用，可把它划分成六个部分。

如（图一）,这六个部分可以概括为“一间、二区、三个子系统”。

即设备间、工作区、管理区、水平子系统、干线子系统、建筑群子系统。

这六个部分中的每一部分都相互独立，可以单独设计、单独施工。

更改其中一个子系统时。

均不会影响其他子系统。

下面简要介绍这六个部分的功能。

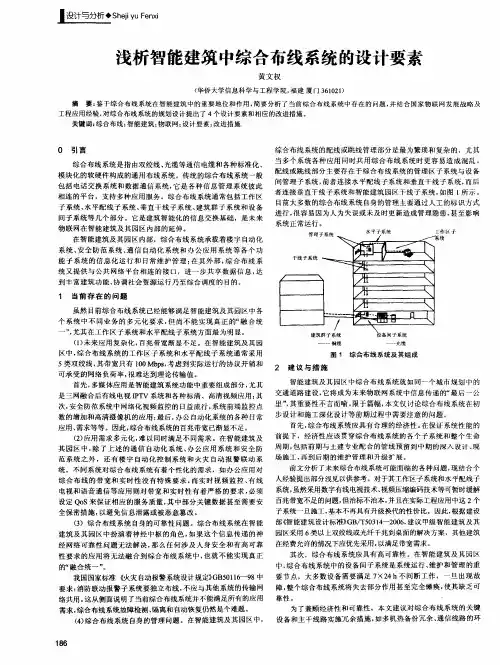

图1 综合布线系统结构图1．1设备间设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统设备的场所。

为便于设备搬运、节省投资，设备间最好位于每一幢大楼的第二层或第三层。

在设备间内，可把公共系统用的各种设备互连起来。

如电信部门的中继线和公共系统设备(如pbx)。

设备间还包括建筑物的人口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。

它相当于电话系统中的站内配线设备及电缆、导线连接部分。

智能建筑综合布线系统工程测试4.1 电气系统测试根据GB 50314—2015 和GB 50311—2016 要求，规定了信道模型、基本链路模型和永久链路模型三种连接模型，明确了接线图测试、长度测试、衰减测试、近端串扰测试、综合近端串扰、衰减与串扰比测试、等效远端串扰测试、回波损耗测试、传输延迟测试的内容。

4.1.1 电气测试类型电气测试一般可分为验证测试和认证测试两个部分。

1.验证测试验证测试又称为随工测试，是边施工边测试，主要检测线缆质量和安装工艺，及时发现并纠正所出现的问题，不至于等到工程完工时才发现问题而重新返工，耗费不必要的人力、物力和财力。

验证测试不需要使用复杂的测试仪，只需要能测试接线图和线缆长度的测试仪。

2.认证测试认证测试又称为验收测试，是所有测试工作中最重要的环节，是在工程验收时对布线系统的全面检验，是评价智能建筑综合布线工程质量的科学手段。

一般要求施工单位、监理单位和业主同时参加，测试前先确定测试方法和测试仪型号，然后根据测试方法和测试对象将仪器参数调整或校正为符合测试要求的数值，最后到现场逐项进行测试，并做好相应的现场记录。

4.1.2 电气测试模型电气测试模型包括基本链路模型、通道模型和永久链路模型三种连接模型。

1.基本链路模型（Basic Link）基本链路用来测试智能建筑综合布线中的固定链路部分。

由于智能建筑综合布线承包商通常只负责这部分的链路安装，所以基本链路又被称为承包商链路。

它包括最长90 m 的水平布线，两端可分别有一个连接点以及用于测试的两条各2 m 长的跳线，基本链路测试模型如图4.1.1 所示。

图4.1.1 基本链路测试模型2.通道模型（Channel）通道用来测试端到端的链路整体性能，又被称为用户链路。

它包括最长90 m 的水平电缆，一个工作区附近的转接点，在配线架上的两处连接，以及总长不超过10 m 的连接线和配线架跳线，通道测试模型如图4.1.2 所示。

环境检查1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：•交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

•房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

•铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。

•交接间、设备间应提供220V单相带地电源插座。

•交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。

•交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

器材检查2器材检验一般要求如下：•工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。

•经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

•工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

•备品、备件及各类资料应齐全。

3型材、管材与铁件的检查要求如下：•各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整，不得变形、断裂。

预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。

•管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。

•管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。

•各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。

•铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。

4缆线的检验要求如下：•工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。

•电缆所附标志、标签内容应齐全、清晰。

•电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。

如用户要求，应附有本批量电缆的技术指标。

•电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。

综合布线系统和智能化建筑的关系一、综合布线系统的发展情况50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表，控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。

因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。

由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多，平均长度也长，不但增加工程造价，而且不利于施工和维护。

二十世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经是能满足需要。

为此，发达国家开始研究和推出综合布线系统，二十世纪80年代后期综合布线系统逐步引入我国。

近几年来我国国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑不断建成，尤其是作为信息化社会象征之一的智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。

二、智能化建筑的定义和基本功能智能化建筑具有多门学科融合集成的综合特点，由于发展历史较短，但发展速度很快，国内外对它的定义有各种描述和不同理解，尚无统一的确切概念和标准，应该说智能化建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点，能够适应信息化社会发展需要的现代化新型建筑，在国内有些场合把智能化建筑统称为“智能大厦”，从实际工程分析，这一名词定义不太确切，因为高楼大厦不一定需要高度智能化，相反，不是高层建筑却需要高度智能化，例如航空港、火车站、江海客货运港区和智能化居住小区等房屋建筑。

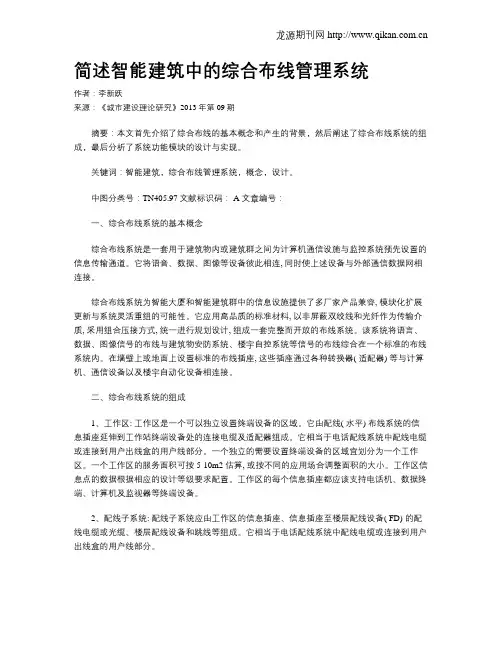

简述智能建筑中的综合布线管理系统作者：李新跃来源：《城市建设理论研究》2013年第09期摘要：本文首先介绍了综合布线的基本概念和产生的背景，然后阐述了综合布线系统的组成，最后分析了系统功能模块的设计与实现。

关键词：智能建筑，综合布线管理系统，概念，设计。

中图分类号：TN405.97文献标识码： A 文章编号：一、综合布线系统的基本概念综合布线系统是一套用于建筑物内或建筑群之间为计算机通信设施与监控系统预先设置的信息传输通道。

它将语音、数据、图像等设备彼此相连, 同时使上述设备与外部通信数据网相连接。

综合布线系统为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容, 模块化扩展更新与系统灵活重组的可能性。

它应用高品质的标准材料, 以非屏蔽双绞线和光纤作为传输介质, 采用组合压接方式, 统一进行规划设计, 组成一套完整而开放的布线系统。

该系统将语言、数据、图像信号的布线与建筑物安防系统、楼宇自控系统等信号的布线综合在一个标准的布线系统内。

在墙壁上或地面上设置标准的布线插座, 这些插座通过各种转换器( 适配器) 等与计算机、通信设备以及楼宇自动化设备相连接。

二、综合布线系统的组成1、工作区: 工作区是一个可以独立设置终端设备的区域。

它由配线( 水平) 布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。

它相当于电话配线系统中配线电缆或连接到用户出线盒的用户线部分。

一个独立的需要设置终端设备的区域宜划分为一个工作区。

一个工作区的服务面积可按5-10m2 估算, 或按不同的应用场合调整面积的大小。

工作区信息点的数据根据相应的设计等级要求配置。

工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备。

2、配线子系统: 配线子系统应由工作区的信息插座、信息插座至楼层配线设备( FD) 的配线电缆或光缆、楼层配线设备和跳线等组成。

它相当于电话配线系统中配线电缆或连接到用户出线盒的用户线部分。

智能建筑弱电系统综合布线施工方案6项弱电系统是现代建筑物内的综合系统工程。

它包含与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。

大楼弱电系统对建筑物来说是一个整体，从管理、操纵机房、弱电管道到各个信息点或者操纵点都有有关的路由。

这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在大楼内。

综合管路系统的设计，能够合理地建立弱电系统的公共通道。

综合管路的内容包含了与整个弱电系统有关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽与机房。

综合管路的设计与施工还牵涉到其他管路（如暖通、给排水与强电）与建筑功能的综合配管或者调整。

桥架敷设在吊顶内，并开一定数量的检修孔。

本工程弱电的垂直干线敷设在井道内使用线槽沿墙敷设方式。

其他所有线路使用穿保护管暗敷设。

水平线路敷设在有吊顶的场所内使用穿金属管或者线槽在调顶内明敷设，无吊顶场所使用穿暗管敷设或者用线槽贴梁底敷设。

配管线路过长时中间需增设过路盒。

室外管网设计室外管线通常使用弱电电缆直埋方式。

弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同，但其挖掘深度不应小于弱电管道的最小同意埋设深度，参见下表：弱电电缆防干扰要求很高，因此，弱电电缆直埋时与其他地下管线与建筑物不应小于同意的净距，如下表所示：进户管线设计进户管线有两种方式：地下进户与外墙进户。

地下进户方式：这种方式时为了美观要求而将管线转入地下。

根据建筑物是否设有地下层，地下进户管线又分为两种敷设形式。

第一种是建筑物设有地下层，地下进户管直接进入地下层，使用的是直进户管。

地下进户管应埋出建筑物散水坡外1m以上，户外埋设深度在自然地坪下0.8m。

当进线电缆数较多时，建筑物户外应设人孔。

外墙进户方式这种方式是在建筑物机房层与服务室的配线设备间或者配线箱内。

进户管应呈内高外低倾斜状，并作防水弯头，以防雨水进入管中。

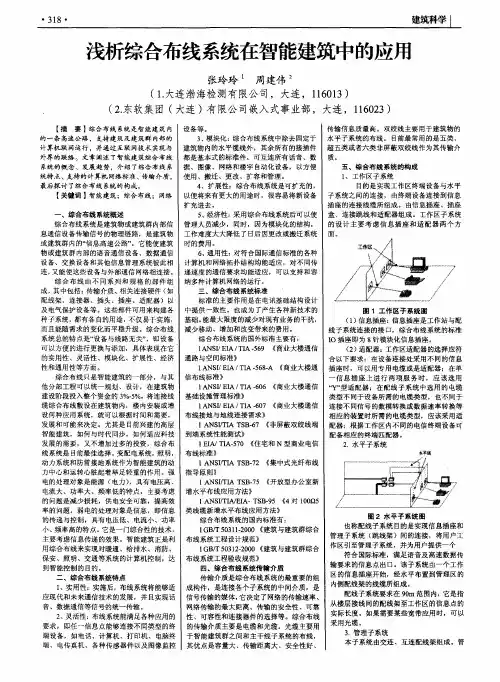

论智能建筑中的综合布线系统摘要：随着社会经济的快速发展，智能建筑也取得了突飞猛进的发展。

在智能建筑中综合布线系统作为其根基，起着举足轻重的作用。

本文笔者就当前智能建筑中的综合布线系统进行探讨和分析，根据综合布线系统的特点和概念，提出相关综合布线系统设计策略。

关键词：智能建筑；系统；综合布线abstract: with the rapid socio-economic development, intelligent building also achieved rapid development. integrated wiring system as its foundation, and plays an important role in the intelligent building. the author of this article explores and analyzes related cabling system design strategy based on the features and concepts of integrated wiring system, integrated intelligent building cabling system.keywords: intelligent building; system; integrated wiring文章分类号：tu73 文献标识码：a文章编号：随着科学信息技术的快速发展，在建筑设计中智能建筑逐渐变成了人们关注的热点。

智能建筑作为这个信息时代的必然产物，标志着一个城市和国家的发展状态，综合布线系统作为智能建筑信息管理、控制和传输的基础，能够促进智能建筑的发展。

本文笔者就智能建筑中的综合布线系统进行探讨和分析，结合智能建筑、综合布线系统的概念和特点，提出综合布线系统设计策略。

一、智能建筑的定义当前智能建筑这一概念主要是由美国的智能建筑协会所提出的。

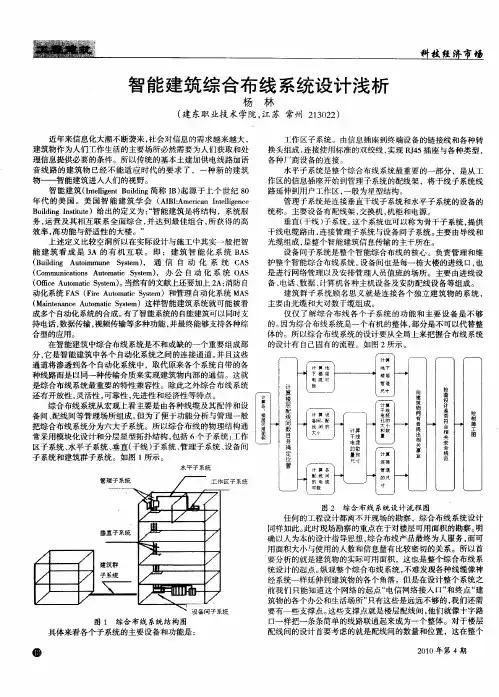

浅议智能建筑综合布线系统1 智能建筑与综合布线系统的关系1.1 智能建筑的概念智能建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点。

建筑智能化的目的是：应用现代4c 技术构成智能建筑结构与系统，结合现代化的服务与管理方式给人们提供一个安全、舒适的生活、学习和工作环境。

1.2 综合布线系统的概念及特点综合布线系统是一种建筑物或建筑群内的信息传输网络，该传输网络不仅能使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，还能使这些设备与外部通信网络连接，它是一种开放式结构，能支持多种计算机数据系统，还能支持会议电视、监控电视等系统的需要。

综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件以及电气保护设备等。

综合布线系统的特点主要表现在六个方面：兼容性、开放性、灵活性、可靠性、先进性、经济性。

1.3 两者之间的关系综合布线系统是衡量智能化建筑的智能化程度的重要标志、是智能化建筑中必备的基础设施，能适应今后智能建筑和各种科学技术的发展需要。

2 综合布线系统的组成综合布线系统通常由六大部分组成，具体包括工作区子系统、水平布线子系统、管理子系统、干线子系统、设备间子系统、建筑群子系统。

2.1 工作区子系统。

由信息插座到终端设备的连接线和各种转换头组成，连接使用标准的双绞线，实现rj45 插座与各种类型、各种厂商设备的连接。

2.2 水平布线子系统。

实现信息插座和管理子系统间的连接，该子系统语音、数据均采用8 芯双绞线，标准长度小于100m，且工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m，当大于10m 时，水平缆线长度（10m）应适当减少。

2.3 管理子系统。

管理子系统是连接垂直干线子系统和水平干线子系统的设备，主要设备有铜缆配线架、光纤配线架。

智能化建筑的综合布线系统工程中的防火要求在智能化建筑的综合布线系统工程中，除上述预留洞孔和预埋铁件外，还有预埋套管、暗敷管路连接线的焊接等工作，采用安装部件视工程需要而定。

(1) 安装预埋套管当暗敷(或明敷) 管路穿越楼板或墙壁等建筑结构时，防火涂料，应设置套管为好，通常与暗敷管路同时建成，其作用有以下几点：1) 管路穿越地下室或地下构筑物墙壁时如采取预埋套管，可以使管路与外墙之间的空隙得到密封堵塞的效果，再采取有效的防水措施后，可提高防潮和防渗性能，达到保证防潮和防水的目的要求，也有利于增强建筑结构的牢固性和提高安全可靠性。

2) 预埋套管，/为管路今后检修维护带来方便。

预埋套管时应注意以下几点要求：1) 预埋套管应根据所在场合的需要分别采用不同的套管，如普通套管、防水套管和防火套管等。

对于不同使用要求选用的套管管材也有区别，例如普通套管的管材一般有钢管、镀锌铁皮管和塑料管，套管管径比穿越管路的管径大1～2号，在套管与穿越管之间采用不同材料填充，一般用于穿越地面以上的构筑物(如内外墙壁或楼板)。

防水套管分刚性和柔性两种类型，刚性防水套管适用于管路穿越有一般防水要求的构筑物墙壁或楼板，它又分为Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种结构形式，Ⅰ、Ⅱ型适用于铸铁管及非金属管，Ⅲ、Ⅳ型适用于钢管; 柔性防水套管适用于管路穿越有严密防水要求或承受振动的构筑物墙壁或楼板。

防火套管是用特种防火材料制成的短管，它和由阻火膨胀材料制成的阻火圈短管组成整套防火措施。

上述套管在综合布线系统工程均有采用，普通套管的安装方法如图3.1所示。

套管的规格尺寸较多，需要时可参阅有关专业书籍。

有关防水套管的做法可如图3.2和图3.3 所示。

(a) 水平穿内墙套管; (b) 水平穿外墙套管; (c) 穿一般房间楼板的套管; (d) 穿易积水房间楼板的套管1—管道; 2—套管; 3—密实阻燃材料; 4—防水油膏1—套管;2—翼环; 3—挡圈; 4—橡胶条; 5—螺母;6—双头螺栓; 7—法兰盘; 8—短管; 9—翼盘(a) Ⅰ型刚性防水套管安装; (b) Ⅱ型刚性防水套管安装;(c) Ⅲ型刚性防水翼环安装; (d) Ⅳ型刚性防水套管安装防火套管一般用于高层智能化建筑内，其管孔内径大于或等于明敷立管或穿越墙体等处水平敷设的管路外径。
