智能建筑和综合布线系统的关系

建筑智能化网络综合布线系统解决方案一、内容综述随着科技的飞速发展，智能化建筑已经成为现代城市建设的必然趋势。

在这样的背景下，建筑智能化网络综合布线系统成为了智能化建筑的核心组成部分。

那么什么是建筑智能化网络综合布线系统呢？简单来说它就像是建筑的“神经系统”，负责连接建筑内外的各种设备和系统，确保信息能够高效、准确地传输。

今天我们就来聊一聊关于这个“神经系统”的解决方案。

这个解决方案啊，其实是为了让我们的建筑更聪明、更高效。

现在的建筑越来越复杂，功能也越来越多，如果没有一个好的布线系统，那各种设备之间就容易“打架”，信息传输也会变得很慢。

所以我们就需要这个解决方案来帮我们理顺这个“神经系统”，让它能够更好地工作。

这个解决方案就是为了让我们的建筑变得更智能、更高效。

它可以让我们省下很多时间和精力，让我们能够更好地享受生活。

那么接下来我们就详细了解一下这个解决方案的具体内容吧！1. 智能化建筑的发展趋势近年来智能化建筑成为了一种发展趋势，越来越多的人开始认识到智能化带来的便捷与高效。

随着科技的进步和人们生活水平的提高，智能化建筑不再是遥不可及的梦想，而是逐渐走进了我们的日常生活。

我们可以看到，无论是城市还是乡村，无论是商业中心还是居民小区，智能化建筑的影子随处可见。

人们越来越依赖智能化的设施和服务，这也促使着建筑行业不断推陈出新，朝着智能化的方向发展。

可以说智能化建筑已经成为了当代社会不可或缺的一部分，它不仅提升了我们的生活质量，也为社会的发展进步做出了重要贡献。

接下来我们将深入探讨智能化建筑网络综合布线系统的解决方案，为智能化建筑的发展助力。

2. 网络综合布线系统在智能化建筑中的重要性网络综合布线系统在智能化建筑中的重要性不言而喻，在这个信息化、数字化的时代，建筑不再仅仅是砖瓦水泥的堆砌，更是智能科技的融合。

网络综合布线系统就像是智能化建筑的“神经系统”，负责传递和处理各种信息，让建筑“活”起来。

无论是智能照明、安防监控，还是楼宇自动化管理，都需要一个高效、稳定的网络布线系统来支撑。

综合布线系统和智能化建筑的关系一、综合布线系统的发展情况50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表，控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。

因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。

由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多，平均长度也长，不但增加工程造价，而且不利于施工和维护。

二十世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经是能满足需要。

为此，发达国家开始研究和推出综合布线系统，二十世纪80年代后期综合布线系统逐步引入我国。

近几年来我国国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑不断建成，尤其是作为信息化社会象征之一的智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。

二、智能化建筑的定义和基本功能智能化建筑具有多门学科融合集成的综合特点，由于发展历史较短，但发展速度很快，国内外对它的定义有各种描述和不同理解，尚无统一的确切概念和标准，应该说智能化建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点，能够适应信息化社会发展需要的现代化新型建筑，在国内有些场合把智能化建筑统称为“智能大厦”，从实际工程分析，这一名词定义不太确切，因为高楼大厦不一定需要高度智能化，相反，不是高层建筑却需要高度智能化，例如航空港、火车站、江海客货运港区和智能化居住小区等房屋建筑。

综合布线系统在智能化建筑中的应用摘要：随着我国经济水平的不断提升，各行各业的信息化脚步也在逐步加快，而综合布线系统的基础建设则为智能化建筑提供了基础。

为了使通信设施更加完备，充分体现智能化建筑的作用，本文将重点分析综合布线系统的重要作用以及它在建筑中的应用，希望能为今后的智能化建筑提供一些意见与建议。

关键词：综合布线系统；智能化建筑；应用前言：随着学科技术的不断发展，建筑行业也越来越注重其服务性，原先的布线系统已经不能满足社会对建筑行业提出的新要求，综合布线系统随之出现。

它是构建智能化建筑不可缺少的重要步骤，也是一种较为通用的信息传输系统，可以为各种信息的传递提供渠道。

综合布线系统的构建往往具有结构性、灵活性的特点，即便是原有的物理位置发生改变，也不再需要对系统进行重新建造。

随着互联网技术以及计算机技术的不断发展，综合布线系统也在建筑行业普及与应用。

一．综合布线系统对于智能化建筑的重要意义综合布线系统的应用将会赋予建筑智能化的色彩，从某种意义上说，只有在建筑中增加综合布线系统，才能真正为建筑带来智能化的实际效用。

综合布线系统通过连接多种传输设备，对各方面信息进行统筹与整合，从而实现真正的智能化。

综合布线系统往往具有其他通信系统所不具备的优点，它能很好地传递与管理信息，同时这种系统对于基础设施配置的要求也是很高的。

实践证明综合布线系统将在很大程度上推动我国智能化建筑的发展，进而满足社会各界对于智能化建筑的需求。

此外，智能化建设对于建筑往往具有一定的要求，着重强调建筑的配线能力，即整个建筑是否具有完善的基础设施以及较为先进的技术功能，这说明综合布线系统是衡量建筑是否具有智能化特点的重要标准。

二．综合布线系统在智能化建筑中所具有的特点1.包容性包容性是指系统自身属于较为完全独立的整体，与它相应的系统关联性并不强，因此它可以在多种应用系统中得到很好的使用。

综合布线系统往往是经过了科学的规划与设计，将各种声音以及图像信息整合在一起，这将有效解决建筑中的信号问题，也有助于综合布线系统进行维修与检测。

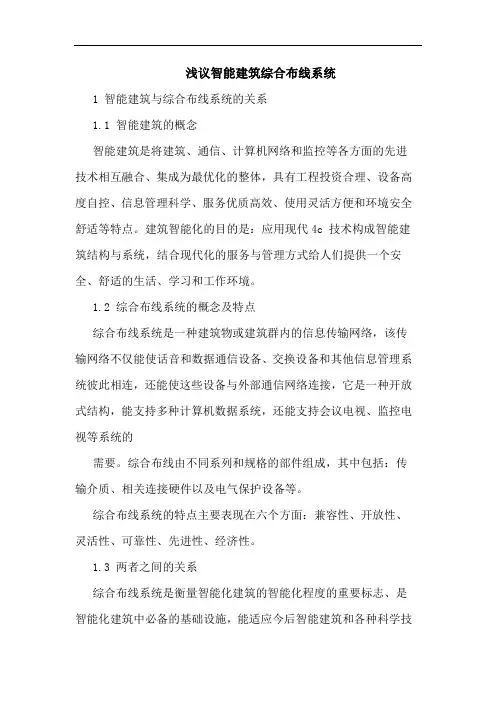

浅议智能建筑综合布线系统1 智能建筑与综合布线系统的关系1.1 智能建筑的概念智能建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点。

建筑智能化的目的是：应用现代4c 技术构成智能建筑结构与系统，结合现代化的服务与管理方式给人们提供一个安全、舒适的生活、学习和工作环境。

1.2 综合布线系统的概念及特点综合布线系统是一种建筑物或建筑群内的信息传输网络，该传输网络不仅能使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，还能使这些设备与外部通信网络连接，它是一种开放式结构，能支持多种计算机数据系统，还能支持会议电视、监控电视等系统的需要。

综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件以及电气保护设备等。

综合布线系统的特点主要表现在六个方面：兼容性、开放性、灵活性、可靠性、先进性、经济性。

1.3 两者之间的关系综合布线系统是衡量智能化建筑的智能化程度的重要标志、是智能化建筑中必备的基础设施，能适应今后智能建筑和各种科学技术的发展需要。

2 综合布线系统的组成综合布线系统通常由六大部分组成，具体包括工作区子系统、水平布线子系统、管理子系统、干线子系统、设备间子系统、建筑群子系统。

2.1 工作区子系统。

由信息插座到终端设备的连接线和各种转换头组成，连接使用标准的双绞线，实现rj45 插座与各种类型、各种厂商设备的连接。

2.2 水平布线子系统。

实现信息插座和管理子系统间的连接，该子系统语音、数据均采用8 芯双绞线，标准长度小于100m，且工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m，当大于10m 时，水平缆线长度（10m）应适当减少。

2.3 管理子系统。

管理子系统是连接垂直干线子系统和水平干线子系统的设备，主要设备有铜缆配线架、光纤配线架。

综合布线方案•相关推荐综合布线方案3篇为确保事情或工作高质量高水平开展，就需要我们事先制定方案，方案是书面计划，是具体行动实施办法细则，步骤等。

我们应该怎么制定方案呢？以下是小编帮大家整理的综合布线方案3篇，仅供参考，欢迎大家阅读。

综合布线方案篇1摘要：智能建筑自动化系统与综合布线系统是智能建筑的重要组成部分，它关系到智能建筑的智能化程度及水平。

综合布线系统是建筑物内部之间的传输网络，它能使建筑物内部的语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统彼此相连，也能使建筑物内的通信网络设备与外部的通信网络相连。

关键词：智能建筑;弱电设计;综合布线一、引言对于现代化智能建筑，尤其是办公楼宇的弱电设计，采用结构化综合布线系统已成为共识。

综合布线应用将建筑物内的电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统以集中监视、控制和管理为目的，构成综合系统。

本文对分析了智能建筑设计中弱电系统设计方案以及结构综合布线的应用，根据我国国情进行建筑设计，并对应用中存在的问题进行了研究探讨。

二、问题的提出智能建筑的智能化程度是多少,已是一个国家和一个城市科学技术和经济水平的体现,建设智能城市与智能化建筑将成为世界经济发展的必然趋势。

智能建筑采用的布线系统一定要有超前性,力求高标准,并且有很强的适应性、扩展性、可靠性和长远效益。

布线技术是从电话预布线技术发展起来的,经历了非结构化布线系统到结构化布线系统的过程。

作为智能建筑的基础,综合布线系统是必不可少的,它可以满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。

三、智能弱电结构化综合布线的优点（一）先进性。

结构化综合布线的扩展能力强，因为对于五类非屏蔽双绞线可以提供155Mb/s信息的传输能力，除了满足当前各种网络的需要外，还能满足未来发展的需要。

（二）兼容性。

结构化综合布线是一套综合式的全开放式系统,因此它可以使用相同的电缆与配线端子排,以及相同的插头与模块化插孔及适配器,可以将不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞线。

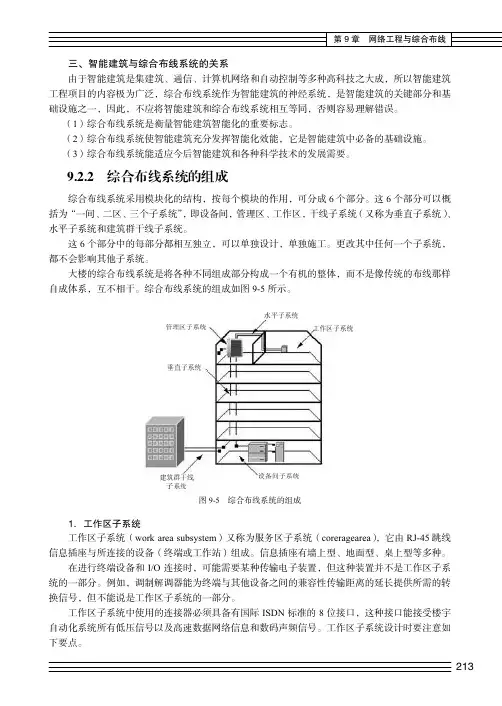

213 三、智能建筑与综合布线系统的关系由于智能建筑是集建筑、通信、计算机网络和自动控制等多种高科技之大成，所以智能建筑工程项目的内容极为广泛，综合布线系统作为智能建筑的神经系统，是智能建筑的关键部分和基础设施之一，因此，不应将智能建筑和综合布线系统相互等同，否则容易理解错误。

（1）综合布线系统是衡量智能建筑智能化的重要标志。

（2）综合布线系统使智能建筑充分发挥智能化效能，它是智能建筑中必备的基础设施。

（3）综合布线系统能适应今后智能建筑和各种科学技术的发展需要。

9.2.2 综合布线系统的组成综合布线系统采用模块化的结构，按每个模块的作用，可分成6个部分。

这6个部分可以概括为“一间、二区、三个子系统”，即设备间，管理区、工作区，干线子系统（又称为垂直子系统）、水平子系统和建筑群干线子系统。

这6个部分中的每部分都相互独立，可以单独设计，单独施工。

更改其中任何一个子系统，都不会影响其他子系统。

大楼的综合布线系统是将各种不同组成部分构成一个有机的整体，而不是像传统的布线那样自成体系，互不相干。

综合布线系统的组成如图9-5所示。

图9-5 综合布线系统的组成1．工作区子系统工作区子系统（work area subsystem ）又称为服务区子系统（coreragearea ），它由RJ-45跳线信息插座与所连接的设备（终端或工作站）组成。

信息插座有墙上型、地面型、桌上型等多种。

在进行终端设备和I/O 连接时，可能需要某种传输电子装置，但这种装置并不是工作区子系统的一部分。

例如，调制解调器能为终端与其他设备之间的兼容性传输距离的延长提供所需的转换信号，但不能说是工作区子系统的一部分。

工作区子系统中使用的连接器必须具备有国际ISDN 标准的8位接口，这种接口能接受楼宇自动化系统所有低压信号以及高速数据网络信息和数码声频信号。

工作区子系统设计时要注意如下要点。

现代智能建筑中的综合布线探讨摘要：智能建筑自动化系统与综合布线系统是现代智能建筑的重要组成部分，它关系到智能建筑的智能化程度及水平。

综合布线系统是建筑物内部之间的传输网络，它能使建筑物内部的语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统彼此相连，也能使建筑物内的通信网络设备与外部的通信网络相连。

本文针对现代智能建筑中的综合布线进行探讨，以供同行参考。

关键词：现代智能建筑；综合布线；探讨中图分类号：g267 文献标识码：a 文章编号：一、综合布线的概念综合布线为建筑物内或建筑群之间交换信息提供一个模块化的、灵活性极高的传输通道。

它包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

传输通道由不同系列和规格的部件组成，其中包括传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

一个设计良好的综合布线对其服务的设备应具有一定的独立性，并能互连许多不同应用系统的设备，如模拟式或数字式机的公共系统设备，也应能支持图像(电视会议、监视电视)等设备。

综合布线一般采用星形拓扑结构。

该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其他子系统，只要改变接点连接方式就可使综合布线在星形、总线形、环形、树形等结构之间进行交换。

综合布线采用模块化的结构。

按每个模块的作用，可把它划分成六个部分，如图1 所示。

这六个部分可以概括为“一间、二区、三个子系统”，即设备间、工作区、管理区、水平子系统、干线子系统、建筑群子系统。

下面简要介绍这六个部分的功能。

1.1 设备间设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统设备的场所。

为便于设备搬运、节省投资，设备间最好位于每一幢大楼的第二层或第三层。

在设备间内，可把公共系统用的各种设备互连起来。

第1章绪论1.智能建筑的定义是什么？美国智能化建筑学会对智能建筑下的定义是：智能大厦是将结构、系统、服务、运营及相互关系全面综合，达到最佳组合，获得高效率，高性能与高舒适性的大楼。

2.简述“综合布线系统”的概念？综合布线系统是满足实现智能建筑各种综合服务需求，用于传输数据、语音、图像及多媒体业务等多种信号，并支持多厂商各类设备的集成化信息传输介质系统，是智能建筑的重要组成部分。

3.综合布线系统由哪几部分构成？根据我国《综合布线系统工程设计规范》（GB 50311-2007）规定，综合布线系统可划分为7个部分，其中包括：配线子系统、干线子系统和建筑群子系统，及工作区、设备间、进线间、管理。

即：一区、两间、三个子系统及管理。

8.综合布线系统的特点有哪些？⑴标准化⑵结构模块化⑶开放性⑷可扩展性⑸可靠性⑹经济性第2章传输介质1.综合布线常用的传输介质有哪几种？常用的传输介质分为导向传输介质和非导向传输介质。

2.对绞电缆为什么要将线对进行缠绕，缆线缠绕的次数对缆线的性能有影响吗？线对进行缠绕，目的是提高抵抗系统本身电子噪声和电磁干扰的能力，但它不能防止周围的电子干扰。

有影响。

3.简述各类非屏蔽对绞电缆的传输性能。

在选择对绞电缆时应注意哪些性能指标？⑸近端串扰NEXT：指干扰对同在近端的传送线对与接收线对所产生的影响。

近端串扰与线缆类别、连接方式和频率有关。

⑹相邻线对综合近端串扰PSNEXT：指四对线缆中3对线缆传输信号时对另1对线缆的近端串扰的组合。

⑿回波损耗RL：数据抟输中，当遇到线路中阻抗不匹配时，部分能量会反射回发送端，它反映了因阻抗不匹配反射回来的能量大小，回波损耗对于全双工传输的应用非常重要。

电缆制造过程中的结构变化、连接器和布线安装等3种因素是影响回波损耗数值的主要因素。

4.如何选购双绞线？⑴包装好；⑵标识明确；⑶颜色清；⑷绞合密；⑸韧性好；⑹有阻燃性。

6. 说明同轴电缆分为几类？它们的特性阻抗是多少？分别的应用场合？同轴电缆分类：宽带同轴电缆(特性阻抗：75Ω，如RG-59等；用于模拟传输，如：有线电视系统)和基带同轴电缆(特性阻抗：50Ω，如RG-8、RG-58等；用于数字传输，如网络)。

浅谈综合布线在智能化建筑弱电系统中的应用【摘要】随着信息化发展，人们对建筑智能化要求越来越高，综合布线是智能系统间相互联系的硬件基础。

本文说明了综合布线的概念特点，并简要介绍了其在智能化建筑弱电系统中的应用。

【关键词】综合布线；智能化建筑；弱电系统；应用一、综合布线的相关概念随着计算机技术发展，智能化建筑实现了楼宇监控与调节、信息传送与接收、灾害防范与处理等，满足了日常生产生活需求。

而智能化系统则是智能建筑物与外界及自身内部进行信息交换的桥梁，其重要组成部分之一就是综合布线技术。

（一）综合布线的概念综合布线系统以标准化、宽带化、大容量为特征，将语音、图像、数据等各种多媒体设备通过线路联系起来，为整个建筑中的计算机、通信设施以及监控系统数据通信打好基础，并使内部设备与外部数据网络相连接。

主要硬件包括传输介质、配线架、适配器、光电转化器、保护设备、信息插座等。

综合布线系统能适应综合业务数字化的需求，能无差别连接多家厂商产品，易于实现模块化扩展，更新方便，组建灵活。

因对通信的要求严格，常采用高品质非屏蔽双绞线和光纤作为传输介质。

（二）综合布线的系统构成1、工作区子系统。

指终端设备和连接终端设备的信息插座，其作用主要是信息的采集与终端输出。

2、水平布线子系统。

该系统主要采用星型拓扑结构，用于连接干线子系统和工作区子系统，起到传递信息的作用。

3、管理子系统。

设置于配线间中，是水平布线的核心，用于连接其他子系统。

4、垂直干线子系统。

该系统将各层线架与主配线架连接起来，使得各层的布线系统得以相互联系。

5、设备间子系统。

用于连接公共系统中的不同设备，在整个布线系统和网络系统中处于中心地位，使得设备间的资源共享成为可能。

6、建筑群子系统。

用于连接建筑群中的各个建筑，一般位于设备间内。

（三）综合布线的特点综合布线能满足智能化系统的超前性、高标准性、可扩展性。

（1）综合布线系统是模块化的系统，灵活性高，能适应图像、语音等各种数据的传输，可以有效地连接弱电系统各个部分；（2）综合布线接口标准统一，可以有效连接各种不同的部件；（3）综合部件结构层次分明，易于实现，而且也可以方便地进行升级服务；（4）综合布线系统结构开放，不仅支持电话、计算机系统，还可以实现电视会议。

文章编号：1009-6825（2012）32-0148-02谈综合布线系统在智能化建筑设计中的应用李斌（太原市建筑设计研究院，山西太原030002）摘要：以某智能大厦为例，探讨了其综合布线系统的构成及设计思路，并对综合布线系统与智能化建筑的关系进行了分析，得出综合布线系统是衡量智能建筑智能化程度的重要标志。

关键词：综合布线系统，智能化建筑，设计思路，应用中图分类号：TU855文献标识码：A综合布线系统是与智能化建筑同时发展起来的多学科融合的新领域，它将智能建筑的信息系统集成在一起，采用结构化、模块化的设计理念，统一安装，具有兼容、灵活、稳定和经济等特点。

但随着建筑物中的信息系统功能越来越复杂，传统的布线系统已经无法满足建筑物中数据传输的需要，而智能建筑性能的好坏完全取决于智能建筑物内综合布线系统的技术设计和施工质量。

1工程实例本文以某智能大厦为例，展开探讨其综合布线系统的构成及设计思路，并对其功能进行展开分析。

1．1工程概况该工程为框架剪力墙结构，地下2层，地上22层。

地下2层主要作为车库及人防工程使用，其余为配电室、泵房和空调机房，1层 4层为商业办公及各类控制室使用；5层 22层为商务楼层部分，顶层为电梯机房与水箱间。

1．2设计任务及原则根据建筑功能及建设要求，兼顾未来租赁使用，完成该大厦的弱点系统设计，本文重点探讨综合布线系统的设计。

各层设置的数据信息点和语音信息点分别按五类和三类处理。

1）国家有关的弱电系统设计规范《建筑与建筑群结构化布线系统设计规范》。

2）建设单位对于数据传输和话音传输的功能要求。

3）布线材料的经济性及未来发展的需要。

2系统设计传统的布线系统中，设备安装在哪里，传输介质就要铺设到哪里，由于未来使用功能的不确定性，这种布线方式在智能建筑中越来越不能适应发展的需求。

而结构化布线系统恰恰相反，其结构与当前所连接的设备位置无关，则是根据建筑物的结构，将可能放置设备的位置都预先布好线，再根据实际所连接的设备情况，通过调整内部跳线设置，将所有设备连接起来。

智能建筑智能化工程名词解释:综合布线系统工程更多：总结智能建筑智能化工程名词解释：综合布线系统工程1.综合布线综合布线是由线缆及相关连接硬件组成的信息传输通道,它能支持多种应用系统。

综合布线中不包括应用系统中的各种终端设备和转换装置。

2.综合布线系统综合布线系统是一种集成化通用传输网络,它利用双绞线、同轴电缆和光缆来传输智能化建筑内的信息。

它是智能化建筑物内连接"3A"(建筑设备自动化、通信自动化、办公自动化)系统各类信息必备的基础设施。

它采用积木式结构,模块化设计,实施统一标准,以满足智能化建筑高效、可靠及灵活性的要求,它是建筑物或建筑群内的"信息高速公路"。

3.双绞线一对双绞线是由两根具有绝缘保护层的铜导线,按一定密度互相绞缠在一起形成的线对组成。

常用的双绞线缆是由四对双绞线互相绞在一起,其外部包裹着金属层或塑料外层。

它们既可以传模拟信号,也可以传数字信号。

常用的线对有1对、2对、4对、25对、50对、100对、200对、200对以上等,双绞线缆有屏蔽和非屏蔽之分。

有类别之分,如：三类、五类、超五类、六类及六类以上等。

4.电缆跳线电缆跳线是预先装有连接器的跨接线或不带连接器的电缆线对,用在跳线架和配线架上完成各线路与设备之间的交连和互连功能,常用的电缆跳线有1、2、3和4对线,共4种。

5.接插软线两端带有连接器的软电缆或软光缆,用在铜缆或光缆配线架上连接各种链路。

接插软线也可用于工作区中。

6.跳线卡接用专用工具将一对不带连接器的双绞线缆卡接在跳线模块上,常用于语音传输设备上,完成程控交换机、电话直线与语音终端设备之间的连接。

7.跳线架跳线架是由阻燃的模制塑料件组成,其上装有若干齿形条,用于端接线对,用788J1专用工具可将线对按线序依次"冲压"到跳线架上,完成语音主干线缆以及语音水平线缆的端接,常用的规格有100对、200对、400对等。
