施工电梯地下室楼板加固施工方案修订稿

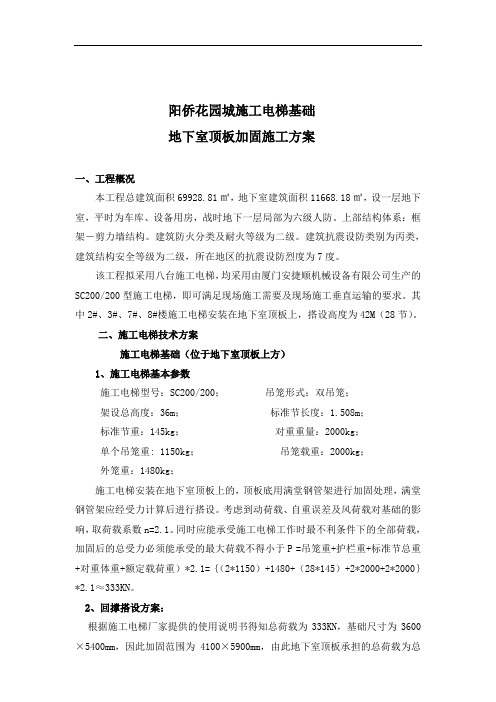

阳侨花园城施工电梯基础地下室顶板加固施工方案一、工程概况本工程总建筑面积69928.81㎡，地下室建筑面积11668.18㎡，设一层地下室，平时为车库、设备用房，战时地下一层局部为六级人防。

上部结构体系：框架－剪力墙结构。

建筑防火分类及耐火等级为二级。

建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为7度。

该工程拟采用八台施工电梯，均采用由厦门安捷顺机械设备有限公司生产的SC200/200型施工电梯，即可满足现场施工需要及现场施工垂直运输的要求。

其中2#、3#、7#、8#楼施工电梯安装在地下室顶板上，搭设高度为42M（28节）。

二、施工电梯技术方案施工电梯基础（位于地下室顶板上方）1、施工电梯基本参数施工电梯型号：SC200/200；吊笼形式：双吊笼；架设总高度：36m；标准节长度：1.508m；标准节重：145kg；对重重量：2000kg；单个吊笼重: 1150kg；吊笼载重：2000kg；外笼重：1480kg；施工电梯安装在地下室顶板上的，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。

考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。

同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重）*2.1=｛（2*1150）+1480+（28*145）+2*2000+2*2000｝*2.1≈333KN。

2、回撑搭设方案：根据施工电梯厂家提供的使用说明书得知总荷载为333KN，基础尺寸为3600×5400mm，因此加固范围为4100×5900mm，由此地下室顶板承担的总荷载为总荷载为13.77 kN/m2此荷载由施工电梯底部4100×5900范围的楼板承担，而根据结构设计地下室顶板施工荷载为4KN/m2，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按400mm纵横间距设置立杆，纵横向水平间距400，高度方向步距h=1000mm加设水平方向拉杆。

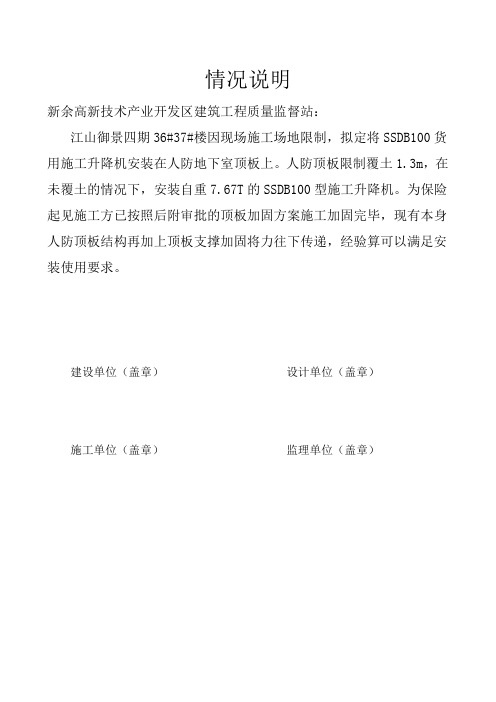

情况说明新余高新技术产业开发区建筑工程质量监督站：江山御景四期36#37#楼因现场施工场地限制，拟定将SSDB100货用施工升降机安装在人防地下室顶板上。

人防顶板限制覆土1.3m，在未覆土的情况下，安装自重7.67T的SSDB100型施工升降机。

为保险起见施工方已按照后附审批的顶板加固方案施工加固完毕，现有本身人防顶板结构再加上顶板支撑加固将力往下传递，经验算可以满足安装使用要求。

建设单位（盖章）设计单位（盖章）施工单位（盖章）监理单位（盖章）施工组织设计/（专项）施工方案报审表工程名称：江山御景四期工程36#37#楼编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。

江山御景四期36#37#楼物料提升机安装地下室顶板加固专项方案编制：审核：审批：二零一六年六月编制说明江山御景四期36#37#楼主楼南、北、东三面均为地下室人防顶板，西面又临近主道路，为解决主楼砌筑及抹灰等施工材料垂直运输问题，垂直运输机械（物料提升机）位置根据现场的实际情况和施工的需要安置在本工程主楼旁人防地下室顶板上。

一、工程概况江山御景四期工程位于新余市新欣北大道东侧，场地北面为市人民医院，南侧为清水湾小区，东邻江山御景三期。

本方案物料提升机安装单位为36#37#楼，两栋各12层(高度54.1m～90.1m)的小高层住宅。

本栋根据施工部署，主体施工至十一层具备砌体施工条件，拟安装货用施工升降机：安装高度42米。

安装条件由于施工现场场地狭窄，将施工电梯安装在主楼旁地下室人防顶板上（标高:地下室顶板，具体位置详见电梯布置图），地下室人防顶板厚300mm，混凝土强度等级为C35，配筋为双层双向C14@200。

货用施工升降机为浙江义机建设机械有限公司生产的ＳＳＤＢ100型。

二、地下室顶板加固施工方案为保证施工升降机正常运行及楼面安全，拟采用如下加固方案：在地下室顶板上浇筑6.0m×4.0m的升降机基础，预埋好升降机底座，顶板下采用钢管（φ48×3.0）搭设满堂脚手架（支撑面积为6.5m×4.5m）,把地下室顶板上的荷载传至地下室底板铺设的16#工字钢上至底板地梁（6m长工字钢间距0.6m，用φ20@1200圆钢将工字钢焊接连成整体），再传至地基基础以满足施工安全要求。

施工电梯基础下地下室顶板加固施工方案一、概括：众华新区6#楼室外施工电梯安装的地点，依据现场状况需设置在6#楼夹层顶板上 20-23/D-F 轴之间，地下室顶板 250mm厚，砼强度 C40,钢筋配筋为三级钢12 双层双向间距150mm。

地下室顶板上设置有800 宽的伸缩后浇带，6#楼施工电梯基座在后浇带上设置。

为保证地下室构造安全，在施工电梯基座地区地下室顶板下设置钢管脚手架构造顶撑加固。

二、施工电梯技术要求：本项目施工电梯采纳北京金山建筑工程机械有限企业（生产厂家）生产的 SC200/200 型施工电梯, 电梯使用说明书中，地基承载力要求不低于0.15MPa(150kN/㎡), 依据设计单位供给的地下室顶板承载力为㎡。

地下室顶板不可以知足要求，采纳以下加固举措。

三、构造层支撑举措 :1、为保证施工起落机正常运转及楼面安全，拟采纳以下加固方案：在地下室采纳钢管（φ48×）搭设满堂脚手架（支撑面积为×）, 把地下室顶板上的荷载传至地下室底板以知足安全施工要求。

满堂架搭设时采纳立杆上加可调顶托，顶托上用木方（60× 100mm）支撑顶板，立杆间距 @600×600mm，底部垫方木板，水平钢管步距 1500mm，立杆四周 45 度角设置剪刀撑连续设置到顶，上、下水平杆距立杆端部不大于200mm。

为保证施工电梯荷载能有效传达至地下室底板，可调顶托一定旋紧，立杆保证上下齐心。

2、在地下室顶板施工电梯的机座处，顶板因防水要求不可以打孔穿地脚螺栓，故采纳浇筑砼基础C30 厚度 300mm，方形 4m×6m ，钢筋网格间距按照使用说明书的要求双向双层@200×200，规格 C12；机座底盘与砼基础的连结用原配地脚螺丝。

电梯机座安装在地下室顶板上，基础螺栓 M25 和 10# 槽钢安装在现浇的基础上。

☆ 注意：顶板安装施工电梯时一定等后浇带浇筑达成后在安装。

施工电梯地下室顶板加固方案九com23施工电梯地下室顶板加固施工方案一概述九com23高层住宅楼施工电梯的安装位置根据现场情况需设置在P3平台300厚的地下室顶板上考虑到P3平台的地下室顶板设置有800宽的沉降后浇带施工电梯基座区域的后浇带需先行浇筑封闭施工电梯基座跨过后浇带设置为确保地下室结构安全在施工电梯基座区域地下室顶板下设置钢管结构顶撑防止结构变形过大二施工电梯技术要求本项目施工电梯采用常州江南建筑机械公司生产厂家生产的SCD施工电梯电梯使用说明书中地耐力要求导轨高度小于100m时不低于010MPa 100kN ㎡根据设计单位提供的地下室汽车库顶板承载力为400KN㎡地下室顶板不能满足要求三结构层支撑措施为确保低下车库顶板结构安全及施工电梯正常运行在地下室顶板底部采用钢管构架顶撑对施工电梯关键承载部位的顶板进行加固支撑使上部荷载直接通过钢管支撑传递给基础底板限制顶板在施工电梯荷载作用下的变形钢管构架顶撑采用￠48×28钢管立杆双向间距800× 800按施工电梯基础范围设置双向水平杆步距150m一道顶部采用U型顶托垫木方与顶板顶紧具体位置及做法详见后附图注意顶撑支架尽量跨越后浇带支承于后浇带两侧四结构层支撑复合验算1SCD施工电梯荷载按使用说明书-主要技术参数外笼重量 1480kg吊笼重量 1380×2 2760 kg对重重量双对重1120×2 2240 kg吊笼载重双笼2000×2 4000 kg导轨架总重供需66节每节重160㎏66x160 10560㎏合计 21040 kg附墙架电缆紧固件约占电梯总重30 6312kg过道过桥竖杆连杆附墙约占电梯总重45 9468kg基础板重不设置电梯基础施工电梯地脚螺栓埋入地下室顶板∑P 68× 3608KN2 钢管支承架体承载能力验算按轴心受压考虑1模板支承系统承载顶板底支撑钢管立杆￠48×28布置间距为800×800水平杆步距≤150m 支撑钢管立杆￠48×28有效面积A 3974mm2钢管￠48×28回转半径i 1601mm计算长度l0 1500mm λ 937 [λ] 150查b类截面轴心受压钢构件稳定系数表得 0634c [] 205Nmm2N cA 205Nmm2 ×0634×3974 5170KN单根立杆受力面积08m×08m 064m2立杆支承系统承载能力517KN÷064m2 8078kNm2注设计要求地下室顶板承载40kNm2验算时未考虑顶板承载能力支承系统上部荷载1楼板荷载25kNm3×10m×10m×03m 75kNm22电梯使用荷载3608÷4m×4m 2255KNm2合计∑75×12＋2225×14 4015kN m2 8078kNm2结论钢管支承系统承载能力大于上部荷载满足地下室顶板结构安全要求地基承载力验算基础底板承重满足承重要求钢构架顶撑技术要求钢管架顶撑的材料严格按上述要求选用钢管架顶撑的搭设严格按《建筑施工模板安全技术规范》JGJ162-2008进行顶撑立杆上部采用U型顶托与结构之间必须垫设方木且与结构顶平顶紧钢管架顶撑施工完成经验收合格后方可安装使用施工电梯按地下室结构后浇带实际情况调整支撑布置中心支撑杆分布在后浇带两侧施工电梯使用期间定期对钢管架构顶撑与架构进行顶紧处理施工电梯使用期间定期观察架体的变形情况发现问题及时处理施工电梯使用期间严禁碰撞钢构架顶撑广西壮族自治区审计厅职工住宅楼地下室顶板加固施工方案编制单位广西建工集团第二建筑工程有限责任公司第一直属项目部编制时间2006年4月10日施工组织设计施工方案会签表SC-1项目方案名称地下室顶板加固施工方案编号责任部门或岗位签名日期编制审核审批一工程概况 4二施工准备 421人员准备 422材料准备 423机具工具准备 524施工工期 5三施工操作 5四质量标准 6五安全文明施工保证措施751材质及其使用的安全技术措施7 52搭设的安全技术措施753拆除的安全技术措施8广西壮族自治区审计厅职工住宅楼的～×轴往南54m～轴往北14m地下室顶板的尺寸为190m×148m厚度为160mm砼强度等级为C30其配筋为φ10200和φ8200层高为50m地下室底板厚度为500mm砼强度为C30P6本工程的施工电梯的基础直接设置在地下室底板面上位置为～×轴往南54m～轴往北14m根据需要在地下室顶板面上开一个800mm×800mm的施工洞口以便于施工电梯的导轨安装施工电梯的两个吊笼直接放置在地下室顶板面上地下室顶板面还要放置砂空心砌块和部分周转材料其中以砌块的重量最大此外车辆运输河砂砌块进场时进到地下室顶板超重车辆不得进入到地下室顶板面上二施工准备21人员准备施工由架子施工员负责组织实施其他人员配合搭设阶段需架子工5名维护阶段需架子工1名拆除阶段需架子工5名所有架子工均需持证上岗架子施工队组由劳务公司提供组织技术交底和安全技术交底施工人员已熟悉图纸22材料准备钢管扣件由租赁公司提供所有钢管质量应符合《碳素结构钢》GBT700中Q235-A级钢的规定并有产品出厂合格证扣件采用可锻铸铁制作的扣件其质量应符合国家标准《钢管脚手架扣件》GB15831的规定并有出厂合格证扣件在螺栓拧紧扭矩达65N·m时不得发生破坏23机具工具准备搭拆架子所需机具主要有钢管切割机架子扳手吊线安全带等24施工工期计划从2006年4月20日开始于2006年4月23日结束三施工操作～×轴往南54m～轴往北14m地下室顶板采用钢管48×35满堂架把地下室顶板荷载上的荷载传至地下室底板钢管立杆的间距为1000mm底部垫200×200mm 的垫板顶部采用可调顶托顶托上采用方木100×55mm作为主龙骨直顶地下室顶板砼钢管立杆步距小于1800mm上下道水平拉杆距立杆的端部不大于200mm 1本工程的施工电梯安装高度为99m合为66节计算以SC型计算则荷载为每个施工吊笼自重1500Kg每节导轨自重140Kg每个吊笼载重量为2000Kg N 1500×2＋140×66＋2000×2×98÷1000 15915kN双笼施工电梯的基础平面尺寸则为～×轴往南54m～轴往北14m的地下室底板的尺寸190m×148m则施工电梯作用在地下室底板面的荷载P 15915÷190×148 057kNm2基础底板能承受的荷载为1000Kgm2则P1 1000×98 9800Nm2 98KNm2＞057kNm2故施工电梯的基础可以直接放置在基础底板上无需进行加固2每个施工电梯吊笼自身的重量为1000Kg加上载重量2000Kg满载后重量为3500Kg每个施工电梯吊笼的尺寸为30m×13m则作用在地下室顶板上的荷载为P 3500×98÷30×13 879kNm2以最大荷载对立杆进行计算不考虑钢筋混凝土上梁板的承载力则传给立杆的力为N 879×10×10 879kN查施工手册第三版当水平杆步距为1800mm时立杆允许荷载[N] 272kN＞879kN查建筑材料手册可调顶托的允许荷载[N] 20kN＞879kN 综合上述施工电梯吊笼部位的满堂架加固满足荷载879kN的要求3堆放砌块时每块390mm×190mm×190mm砌块的重量为18Kg每立方米的的重量为18×1÷039×019×019 1279Kg每次堆放高度为18m则顶板上每立方米的材料的重量 1279×18 2302Kg此外车辆在地下室顶板上行驶时其自重一般为5000Kg则每个车轮所受的重量为5000÷4 1250Kg根据《混凝土结构设计规范》消防车道砼顶板能承受的荷载为2000Kgm2则需要传给钢管立杆的荷载为P 2302＋1250－2000×98 Nm2 1521KNm2则传给钢管立杆的力为N 1521×10×10 1521kN 查施工手册第三版当水平杆步距为1800mm时立杆允许荷载[N] 272kN＞1521kN 查建筑材料手册可调顶托的允许荷载[N] 20kN＞1521kN综合上述堆放砌块的地下室顶板部位的满常架加固后满足荷载1521kN的要求四质量标准在主节点处固定横向水平纵向水平剪刀撑横向斜撑等用直角扣件旋转扣件的中心点的相互距离不得大于150mm各接头中心至主节点的距离不宜大于步距的13对接扣件开口要朝上或朝内各杆件端头伸出扣件边的长度不小于100mm允许偏差立杆垂直度2m高±7mm 间距±20mm 纵距±50mm 横距±20mm 横向水平杆单根两端高差±20mm 同跨两根高差±10mm五安全文明施工保证措施51材质及其使用的安全技术措施扣件的紧固程度不应小于且不应大于对接扣件的抗拉承载力为3kN扣件上螺栓应保持适当的拧紧程度对接扣件安装时其开口应向内以防进雨水直角扣件安装时开口不得向下以保证安全钢管有严重锈蚀压扁或裂纹的不得使用禁止使用有脆裂变形滑丝等现象的扣件安排专人进行检查修整加固52搭设的安全技术措施搭设过程中应划出工作标志区禁止行人进入统一指挥上下呼应动作协调严禁在无人指挥下作业开始搭设立杆时应每隔6跨设置一根抛撑直至连墙件安装稳定后方可根据情况拆除脚手架及时与结构拉结或采用临时支顶以保证搭设过程安全未完成脚手架在每日收工前一定要确保架子稳定在搭设过程中应由安全员架子班长等进行检查验收脚手架搭设人员必须经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工上岗人员定期进行体检合格者方可持证上岗施工过程中如感觉有不正常现象时及时报告工长或项目负责人及时进行体检和处理搭设脚手架人员必须认真戴安全帽系安全带穿防滑鞋安全用品质量必须符合有关规定的要求53拆除的安全技术措施拆架前全面检查待拆钢管架根据检查结果拟订出作业计划报请批准进行技术交底后才准工作拆架时应划分作业区周围设绳绑围栏或竖立警戒标志应设专人指挥禁止非作业人员进入拆除时要统一指挥上下呼应动作协调需解开与另一人有关的扣件时应先通知对方采取防范措施以防坠落在拆架时不得中途换人如必须换人时应将拆除情况交代清楚后方可离开每天拆架下班时不应留下隐患部位所有杆件和扣件在拆除时应分离不准在杆件上附着扣件或两杆连着建设工程施工升降机基础加固施工方案工程名称工程地点机械名称型号使用单位章施工方案编制与审核会签施工单位章监理单位章编制人签名日期项目总监签名日期技术人负责人审批签名日期使用单位技术负责人签名日期广州地区建设工程质量安全监督站制目录1编制依据12工程概况13施工电梯选用及基础设计14基础承载力验算141基础承载力计算142顶板底钢管支顶验算25施工技术要求46钢管支顶施工要求4目录11编制依据⑴《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001⑵《简明施工计算手册》中国建筑工业出版社⑶广西建工集团有限责任公司生产的SC型的中速调频双笼施工电梯说明书⑷和安大厦AB号楼连体工程工程施工图纸2工程概况和安大厦AB号楼连体工程位于总建筑面积18943㎡其中地上㎡地下21521㎡地上16层地下1层建筑总高度约508m框架剪力墙结构建设单位为开发有限公司设计单位为有限公司勘察单位为广东省工程勘察院监理单位有限公司为了满足工程施工要求拟安装1台广西建工集团有限责任公司生产的SC型的中速调频双笼施工电梯3施工电梯选用及基础设计⑴施工电梯选用根据现场情况和设计图纸在满足施工要求的情况下本工程设置1台SC型的中速调频双笼施工电梯其位置为46轴×10A轴安装位置见后附图1施工电梯拟架设高度为600m⑵施工电梯基础设计施工电梯基础4400×3800×300钢筋混凝土板其配筋采用双层Φ12钢筋网间距250mm×250mm施工电梯基础设计已完地下室顶板上且在顶板底搭设间距600排距600钢管支顶详见附图2为了提前搭设施工电梯基础混凝土等级选用C404基础承载力验算41基础承载力计算施工电梯基础应满足基础图中的各项要求此外还必须符合当地的有关安全法规基础所能承受的载荷不得小于PP 吊笼重底层护栏重导轨架总重载重×002 KN2×1500Kg1480 Kg 40×150 Kg 2×2000 Kg ×002 KN 2896 KN42顶板底钢管支顶验算支架塔设高度为33米立杆的纵距b 060米立杆的横距l 060米立杆的步距h 15米采用的钢管类型为Φ48×35com撑钢管的计算com1荷载的计算⑴钢筋混凝土板自重 KNm q1 25000×0600×0600 9000 KNm⑵施工电梯的自重线荷载 KNm q2 17320×0600 10392 KNm荷载q 12××10392 23270 KNmcom2抗弯强度计算最大弯矩M 01q1 01×2327×060×060 0838 KNm最大剪力Q 06×0600×23270 8377 KN最大支座力N 11×0600×23270 15358 KN抗弯计算长度f 0838×10 50800 N m㎡纵向钢管的抗弯计算强度小于2050 N m㎡满足要求com3挠度计算三跨连续梁均布荷载作用下的最大挠度V 0677×19392 0990×0000×6000 100×206×10 × 0678mm纵向钢管的最大挠度小于与10mm满足要求com撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力P 1536 KN支撑钢管计算简图支撑钢管弯矩图 KNm支撑钢管变形图mm支撑钢管剪力图 KN经过连续梁的计算得到最大弯矩M com最大变形v 0000mm 最大支座力Q 15358 KN抗弯计算强度 f 0000×10 50800 000N m㎡支撑钢管的抗弯计算强度小于2050 N m㎡满足要求支撑钢管的最大挠度小于与10mm满足要求com稳定性计算com1支架荷载标准值立杆轴力⑴脚手架钢管的自重KNNG1 0129×3300 0426 KN⑵施工电梯的自重KNNG2 17320×0600×0600 6235KN⑶钢筋混凝土楼板自重KNNG3 25000×0600×0600×0600 5400KN经计算得到静荷载标准值NG NG1NG2NG3 12061KN不考虑风荷载时立杆的轴向压力设值计算公式N 12×1206 1447 KNcom2不考虑风荷载时立杆的稳定性计算公式其中N —立杆的轴心压力设计值N 1447 KN∮—轴心受压立杆的稳定系数由长细比10i表查得到i —计算立杆的截面回转半径㎝i 158A —立杆净截面面积 A 489W —立杆净截面抵抗距 W 508∮—钢管立杆抗压强度计算值 N m㎡[f] —钢管立杆抗压强度设计值[f] 20500 N m㎡10 —计算长度m如果完全参照《扣件式规范》不考虑高支撑架由公式⑴或⑵计算10 kluh ⑴10 h2a ⑵Kl —计算长度附加系数按照表1取值为1185U —计算长度系数参照《扣件式规范》comU 170a —立杆上端伸出顶层横杆中心线至模板支撑点的长度a 030m公式⑴的计算结果∮ 15016 N m㎡立杆的稳定性计算∮ [f] 满足要求公式⑵的计算结果∮ 7659 N m㎡立杆的稳定性计算∮ [f]满足要求5施工技术要求⑴基础承受的载荷能力应大于PP 吊笼重底层护栏重导轨架总重载重×002 KN⑵混凝土基础板下地面的承载力应大于015Mpa⑶双层钢筋网钢筋直径Φ12mm间距250mm×250mm⑷L距离根据所选的附墙架型号而定为⑸基础座应全部埋入混凝土基础板内⑹混凝土标号不小于C30⑺基础预埋件应与钢筋焊接固定并不得高出混凝土皿⑻基础平面应水平误差不大于1500⑼新旧栓面设锚筋Φ12600×600长200mm上下各100mm⑽基础施工做好防雷接地6钢管支顶施工要求支顶选用Φ48×35mm钢管立杆纵距横距均为600mm支承在底下室底板离地面200mm设扫地杆中间设水平拉杆支顶架四周搭设剪力撑施工电梯使用期间应定期对支顶进监测并做好记录。

长青壹号南区202#、203#、地下室SC200/200型施工电梯地下室顶板加固专项施工方案编制人：审核人：审批人：武汉常博建设集团有限公司二O一八年五月二十日一、编制说明：为了长青壹号南区202#、203#、地下室工程的安全、文明施工、按规范化要求并达到国家规定的标准，本工程有地下室二层，主楼周边均为二层地下车库，主楼砌筑及抹灰等为解决施工材料垂直运输问题，垂直运输机械（施工电梯）位置根据现场的实际情况和施工的需要安置在本工程主楼旁地下室顶板上。

二、工程概况：长青壹号南区202#、203#、地下室建设单位：湖北新域置业有限责任公司建设地点：武汉市东西湖区养殖场常青花园东设计单位：中信建筑设计研究总院有限公司勘探单位：湖北建科国际工程有限公司监理单位：湖北东泰建设管理咨询有限公司施工单位：武汉常博建设集团有限公司工程质量目标：达到合格并获楚天杯施工单位：武汉常博建设集团有限公司工程质量目标：达到合格并获楚天杯地下室：总建筑面积38186m2 ，地下一、二层建筑面积均为19093m2，建筑层数为地下二层，地下一层层高4.00m，地下二层层高6.60m，最大埋深12.00m。

202#楼：±0.000=21.70m高程，总建筑面积23167.32m2 ，住宅总套数164套，地下2层，地上45层，1-2层为商业网点，一层层高5.10m，二层层高3.90m，3-45（除16、32层）层为住宅，层高3.00m，16、32层为避难层，层高3.15m，总建筑高度138.60m。

203#楼：±0.000=21.70m高程，总建筑面积25703.11m2 ，住宅总套数164套，地下2层，地上45层，1-2层为商业网点，一层层高5.10m，二层层高3.90m，3-45（除16、32层）层为住宅，层高3.00m，16、32层为避难层，层高3.15m，总建筑高度138.60m。

建筑结构形式为框架结构及剪力墙结构，结构的安全等级一级，建筑的安全使用年限为50年；抗震设防烈度丙类；地基设计等级为甲级；建筑抗震设防烈度为6度；基础形式钻孔灌注桩；防火分类为一类；防火类别一类；耐火等级一级；防水等级一级本工程202#、203#楼根据施工部署，主体施工到八层具备施工条件，拟安装施工电梯：202#楼在（8-11）～（8-17）/（8-A）轴线外部位安装一台施工电梯，架设高度143.26m米；203#楼在（3-7）～（3-10）/（3-A）轴线外部位安装一台施工电梯，架设高度143.26m米；总计2部施工电梯，安装条件由于施工现场场地狭窄，将施工电梯安装在各主楼旁地下室顶板上（地下室顶板为-1.40m标高，具体位置详见电梯布置图），地下室顶板结构设计为：地下室顶板厚250mm，板底通长钢筋：，，双向贯通布置；板面通长钢筋：，，双向贯通布置；混凝土强度等级为C40。

施工电梯地下室楼板加固施工方案地下室楼板的加固施工方案通常分为以下几个步骤：1.现场勘察：首先需要对地下室的结构进行全面的勘察，了解地下室楼板的材料、结构和设计荷载等信息。

还需要确认楼板的老化、开裂或者变形情况。

2.检测与评估：在勘察的基础上，进行地下室楼板的非破坏性检测，如超声波、雷达检测等，了解具体的病害情况，评估楼板的承载能力与安全状况。

3.设计加固方案：根据勘察和评估结果，设计合理的加固方案。

加固方案通常可以分为以下几种：a.补强底面：对楼板的底面进行喷涂或者贴贝钢筋混凝土，增加楼板的承载能力。

b.表面处理：对已有的病害部分进行修复，如填补裂缝、修复局部破损等。

c.增设梁柱：在地下室楼板的周边区域增加梁柱结构，进行梁柱的加固。

d.钢板加固：在地下室楼板的底面或者顶面贴设钢板，提高楼板的整体刚度与承载能力。

e.增设预应力：通过在楼板上进行预应力加固，提高楼板的整体承载能力。

f.其他加固措施：根据具体情况，还可以采取其他加固措施，如使用碳纤维布加固、增设隔离层等。

4.材料选择与施工：根据设计方案选择适当的材料，如高强度混凝土、钢板等。

施工过程中需注意操作规范，按照设计方案要求进行施工，确保施工质量。

5.施工监管与验收：加固施工过程中需要进行严格的监管与质量控制，对施工过程进行检查和验收。

确保加固工程符合设计要求，满足楼板的安全要求。

总之，地下室楼板加固需要根据实际情况，综合考虑楼板的结构和承载情况，选择合理的加固方案。

在施工过程中，需要严格遵循工程管理规范，确保施工质量和工程安全。

注意施工过程中的安全措施，避免施工中对现有结构的破坏。

最后进行验收，确保加固工程的质量。

芜湖碧桂园天门烟波二期一标段施工电梯基础（地下室顶板）加固方案广东永和建设集团有限公司2017年3月层。

计划安装施工电梯一台，生产厂家为上海达舜机械有限公司，产品型号为SCD200/200。

施工电梯基础直接位于地下室顶板上（施工电梯基础尺寸为6m×4m），安装部位地下室顶板强度等级为C30，板厚250mm。

施工电梯基础部位加固支撑采用Φ48×3.5钢管，不考虑楼板受力，由钢管直接把荷载传至地下室底板。

加固支撑钢管间距800×800，步距1500，托梁采用100×100方木（具体详附图）。

二、地下室顶板及支撑验算1、荷载计算：施工电梯基础部位混凝土自重（4*6米）24t施工电梯自重（根据厂家提供的说明书按照110米高度计算）：73节标准节*145公斤/节（10585公斤）+吊笼自重（含传动机构）2000公斤*2+围栏底座1000公斤+12道附墙架*100公斤/道（1200）+零配件815公斤=16600公斤施工荷载：2t×2个吊篮=4t转化为均布荷载q =（1.2×406+1.4×40）÷（4×6）=22.6KN/m22、板配筋验算按五跨连续计算，按最不利荷载布置，查表得：k v = -0.606 k f = 0.644 k m = -0.105。

M max= -0.105×22.6×(0.8)2 = -1.52kN.mAsa= M max /0.95h0f y=1.52×106/（0.95×225×300）=23.7 mm2原配筋 12@200在1m范围内As=113.04×1000/200=565.2mm2故满足要求。

3、钢管承载力验算V=1.3×ql=1.3×22.6×0.8×0.8=18.8 KNL0 = kμh0 =1.155×1.5×1500 = 2599mm壁厚3mm钢管 i = d2+d124 =482+4224 = 15.95mmλ= L0/ i = 2599 ÷ 15.95 =163 查表φ =0.265σ =NφA =18.8×10000.265×4.24×100 =167.3N/mm2 <205 N/mm2故立杆受力符合要求。

建福家园小区1#楼施工电梯地下室顶板加固专项方案一、工程概况建福家园小区1#楼地下室1层，地上28层;该住宅区主体结构形式为剪力墙结构，建筑高度82.5米。

根据本工程拟安装施工电梯1台：因工程结构特点，施工电梯必须地下室顶板上，地下室顶板厚250mm，混凝土强度等级为C35。

施工电梯为SC200/200B型。

安装位置详见平面布置图。

二、地下室顶板加固施工方案为保证施工升降机正常运行及楼面安全，拟采用如下加固方案：在地下室采用钢管（φ48.3×3.6）搭设满堂脚手架（支撑面为3.4m×4.0m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。

满堂架搭设时采用立杆上加可调顶托，顶托上用木方（50×100mm）支撑顶板，立杆间距@500×500mm，底部垫方木板，水平钢管步距小于1200mm，立杆四周45度角设置剪刀撑连续设置到顶，上、下水平杆距立杆端部不大于200mm。

为确保施工电梯荷载能有效传递至地下室底板，可调顶托必须旋紧。

地下室空间应设置脚手架支撑体系。

脚手架立柱按柱距@0.5×0.5米布置，水平杆步距 1.2米双向设置，扣件连接。

地下室一层，从-0.6米以下至-4.550米需加固，搭设满堂脚手架，其搭设面积，按照电梯的平面尺寸布局：3.2*4.0(m)，脚手架支撑体系立杆与楼板的接触面用木板，立杆上部用可调式底座调紧。

受力直至传到底板基础。

三、地下室顶板加固计算本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2011），《混凝土结构设计规范》（GB 50010-2010）等编制。

1、参数信息1）.施工升降机基本参数施工升降机型号：SC200/200；吊笼形式：双吊笼；架设总高度：90 m；标准节长度：1.5m；底笼长：3.4m；底笼宽：1.5m；标准节重：150kg；外笼重：1225kg；吊笼载重：2000kg；单个吊笼自重: 1480kg；2）. 钢管参数：钢管类型：Ф48.3×3.6；2、荷载计算根据《设备说明书》按照架设最高90米计算，标准节60节，每节1.5米。

施工电梯位于地下室顶板加固方案一、工程概况工程名称工程地址建设单位监理单位设计单位勘察单位施工单位检测单位监督机构使用年限结构设计使用年限50年因施工现场环境所致，本工程施工电梯拟安装在地下室顶板上，根据施工现场，施工升降机基础只能设置在地下车库顶板上，由于施工升降机安装高度大，使用时间长，砌体封闭和装饰阶段使用频繁，综合分析，对施工升降机基础部位进行加固处理。

施工升降机基础采用 C16@200 双层双向布置，300 厚。

地下室顶板混凝土强度设计等级C30，由于此基础位于地下室顶板上面，故对施工电梯基础结构层内进行加固。

二、加固方案采用加固方案如下：采用模板支撑体系进行加固，模板支架搭设高度为地下车库防水底板上平至车库顶板板底，搭设尺寸为：搭设高度负一层 3.5m，立杆的纵距 b=0.5m，立杆的横距 l=0.5m，立杆的步距h=1.20m。

搭设范围为施工电梯基础外边各出2m即不小于8m×10.2m范围内。

采用的钢管类型为φ48×3.5。

1）必须设置双向顶杆一道、双向腰杆三道和双向扫地杆一道：在立柱底距地面 200mm 高处，沿纵横水平方向应按纵下横上的程序设扫地杆。

可调支托底部的立柱顶端应沿纵横向设置一道纵横水平拉杆。

扫地杆与顶部水平拉杆之间的间距．在满足模板设计所确定的水平拉杆步距 1.2m要求条件杆的端都均应与四周建筑物顶紧顶牢。

无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。

2）必须设置底座、垫板和顶撑：钢管立柱底部应设垫板和底座，顶部应设可调支托，U 形支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，螺杆应逐个检查是否旋紧，与木方或钢管是否顶紧。

3）四周必须设置连续闭合剪刀撑。

4）模板下方应满铺钢管。

5）顶板、钢管、立杆、顶撑等必须相互顶紧，严禁有任何松动。

详见附图。

三、方案验算计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

中海国际社区B1-2地块工程人货梯基础加固方案编制人：陈传平审核人：孙方编制单位：中厦建设集团有限公司编制日期： 2014年11月一、工程概况本工程为中海国际社区项目B1-2地块51-58#楼及地下室建安主包工程（以下简称本工程）。

本工程位于南京市江宁区，麒麟创新科技园核心区内，总用地面积约2.75万平方米，地上总建筑面积6.87万平方米，地下约1.97万平方米。

本工程的结构类型为现浇剪力墙结构。

本工程51#、52#、54#、56#18层，53#、55#17层，57#25层，58#32层，地下一层非人防车库、人防车库及一层和两层的商业用房。

本电梯的顶端自有高度为6m。

下面是各楼栋的高度和安装高度：51#楼高度53.95m，搭设高度59.95m；52#楼高度53.6m搭设高度61.1m,53#楼高度50.7m,搭设高度56.7m，54#楼高度53.8m,搭设高度59.8m,55#楼高度50.7m,搭设高度56.7m,56#楼高度53.8m,搭设高度59.8m,57#楼高度74.15m,搭设高度80.15m，58#楼高度94.55m,搭设高度100.6m。

二、地下室顶板加固施工方案设计为保证施工升降机正常运行及楼面安全，减少对地库顶板的荷载，我公司拟将取消电梯基础的浇筑，电梯直接安装在地库顶板上并采用如下加固方案：采用钢管（φ48×2.75）搭设满堂脚手架架（支撑面为6.5m×4.5m）,把地下室顶板上的荷载传至地下室底板以满足安全施工要求。

满堂架搭设时采用立杆上加可调顶托，顶托上用方木（8.5×3.5mm）作为主龙骨的支撑体系，支撑架搭设宽度为电梯基础宽度每边加宽0.25米。

立杆间距:51#-56#楼800*800，57#楼700*700，58#楼600*600，底部垫方木，水平拉杆步距小于1200mm，45度角剪刀撑隔两条立杆连续设置到顶，上、下水平拉杆距立杆端部不大于200mm。
