视准轴与横轴的垂直度(2C)检验与校正.

全站仪各轴检验和校正
（1）照准部水准轴应垂直于竖轴的检验和校正
检验时先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中，然后将照准部旋转180度，若气泡仍然居中则说明条件满足，否则应进行校正。

校正的目的是使水准管轴垂直于竖轴．即用校正针拨动水准管一端的校正螺钉，使气泡向正中间位置退回一半．为使竖轴竖直，再用脚螺旋使气泡居中即可．此项检验与校正必须反复进行，直到满足条件为止。

（2）十字丝竖丝应垂直于横轴的检验和校正
检验时用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上下转动，如果小点始终在竖丝上移动则条件满足．否则需要进行校正．
校正时松开四个压环螺钉（装有十字丝环的目镜用压环和四个压环螺钉与望远镜筒相连接。

转动目镜筒使小点始终在十字丝竖丝上移动，校好后将压环螺钉旋紧。

（3）视准轴应垂直于横轴的检验和校正
选择一水平位置的目标，盘左盘右观测之，取它们的读数（顾及常数180度）即得2倍的c（c=1/2（ɑ左－ɑ右）
（4）横轴应垂直于竖轴的检验和校正
选择较高墙壁近处安置仪器。

以盘左位置瞄准墙壁高处一点p（仰角最好大于30度），放平望远镜在墙上定出一点m1。

倒转望远镜，盘右再瞄准p点，又放平望远镜在墙上定出另一点m2。

如果m1与m2重合，则条件满足，否则需要校正。

校正时，瞄准m1、m2 的中点m，固定照准部，向上转动望远镜，此时十字丝交点将不对准p点。

抬高或降低横轴的一端，使十字丝的交点对准p点。

此项检验也要反复进行，直到条件满足为止。

以上四项检验校正，以一、三、四项最为重要，在观测期间最好经常进行。

每项检验完毕后必须旋紧有关的校正螺钉。

XXXXXXXXXXXXXXXXXXX有限公司测量仪器设备管理办法1 目的为加强测量仪器规范化管理，保证仪器正常使用，延长使用寿命，提升使用效率，保障公司项目顺利开展，特制订本办法。

2 适用范围本办法适用于公司管理的用于开展测绘地理信息业务所需的仪器设备。

3 职责公司生产管理部为仪器设备的监管主体和测量仪器的设备直接管理责任单位。

4 工作程序4.1仪器设备采购设备采购由公司依据公司生产需要、结合资质维护等，每年年初制定测绘仪器设备购置计划，按照公司财务管理制度开展仪器设备采购。

测量仪器设备购置申请表见附录1。

仪器设备采购仪器设备采购采用公开招标或邀标方式，由公司生产管理部、财务部、审计部、综合管理部监督实施。

所购置测量仪器设备应及时、认真做好验收调试工作，保证在规定索赔期内完成验收调试工作，测量仪器设备验收记录表见附录2。

4.2仪器设备日常管理1）测量仪器保管由公司指定专人保管，并及时建立更新测量仪器设备台账，测量仪器设备台账见附录3；2）测量人员使用测量仪器须经保管人同意并办理相应手续后方能使用，并按要求填写仪器借用登记表；3）测量仪器贮存室应提供专用房间，房内可设多层搁板或柜子存放测量仪器，同时应对仪器状态进行标识，如“合格”、“禁用”等；4）仪器贮存室必须保持干燥，通风良好，做好防晒、防潮、防震、防腐，防压工作。

5）所有测量仪器设备均属公司固定资产，使用单位应保证仪器在使用过程中安全无损，各操作人员正确使用，妥善保管，仪器使用完毕后必须完整放回指定地点存放。

6）在使用测量设备过程中，应精心爱护，避免日晒雨淋，架设仪器后，人不能离开仪器；转移测站时，仪器要装箱扣紧。

在运输当中，应把仪器放在车前方稳妥部位，尽量避免震动。

7）测量和试验设备操作人员严禁使用无合格标识或标识超过有效期的设备，非专业人员严禁私自拆卸修理。

8）测量仪器设备在使用过程中，出现偏离校准状态，误差超出规定要求时，应立即停用，并对已测结果的有效性进行评定，记录评定结果。

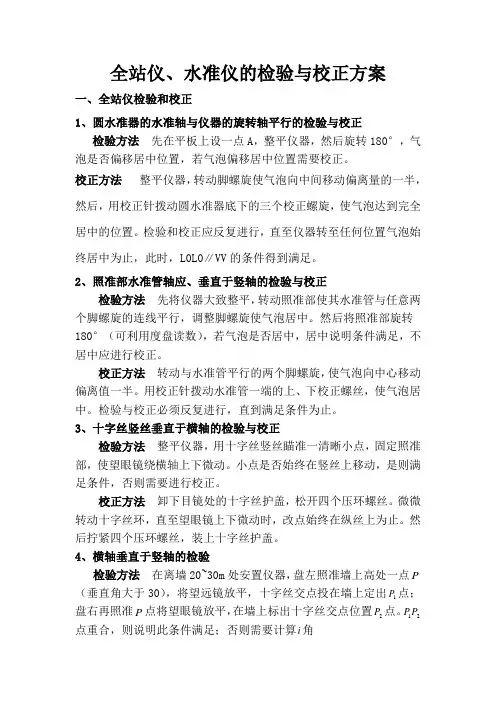

全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法先在平板上设一点A ，整平仪器，然后旋转180°，气泡是否偏移居中位置，若气泡偏移居中位置需要校正。

校正方法整平仪器，转动脚螺旋使气泡向中间移动偏离量的一半，然后，用校正针拨动圆水准器底下的三个校正螺旋，使气泡达到完全居中的位置。

检验和校正应反复进行，直至仪器转至任何位置气泡始终居中为止，此时，L0L0∥VV 的条件得到满足。

2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中。

然后将照准部旋转180°（可利用度盘读数），若气泡是否居中，居中说明条件满足，不居中应进行校正。

校正方法转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

检验与校正必须反复进行，直到满足条件为止。

3、十字丝竖丝垂直于横轴的检验与校正检验方法整平仪器，用十字丝竖丝瞄准一清晰小点，固定照准部，使望眼镜绕横轴上下微动。

小点是否始终在竖丝上移动，是则满足条件，否则需要进行校正。

校正方法卸下目镜处的十字丝护盖，松开四个压环螺丝。

微微转动十字丝环，直至望眼镜上下微动时，改点始终在纵丝上为止。

然后拧紧四个压环螺丝，装上十字丝护盖。

4、横轴垂直于竖轴的检验检验方法在离墙20~30m 处安置仪器，盘左照准墙上高处一点P （垂直角大于30），将望远镜放平，十字丝交点投在墙上定出1P 点；盘右再照准P 点将望眼镜放平，在墙上标出十字丝交点位置2P 点。

21P P 点重合，则说明此条件满足；否则需要计算i 角"tan 2ρ∙∂∙=D di 式中：D 为仪器至P 点的水平距离，d 为1P 、2P的距离，∂为照准P 点时的竖角，"206265"=ρ。

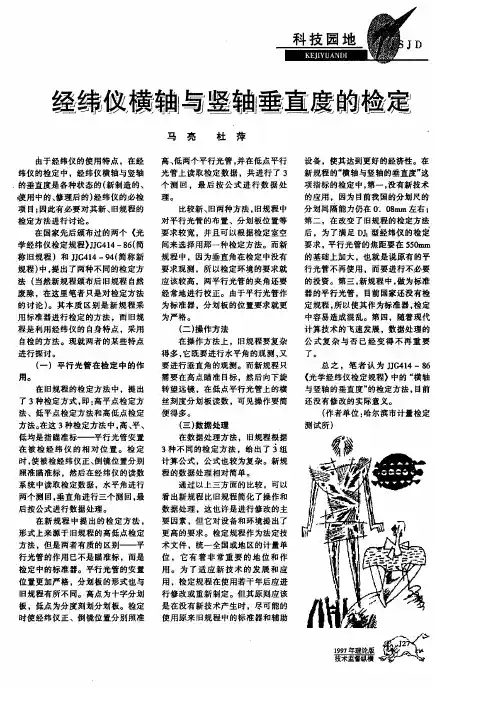

摘要本文主要针对在测绘仪器计量检定过程中，利用多齿分度台对全站仪望远镜视轴对横轴的垂直度进行调校关键词测绘仪器计量检定多齿分度台校正江苏省测绘产品质量监督检验站省质量技术监督局授权的质检站，负责全省的测绘产品检验和测绘专用仪器的计量检定。

在仪器的计量检定过程中，经常碰到有很多用户反应这样一种情况：他们在用全站仪进行放线的时候，出现放出来直线并非一条直线。

经询问，原来他们在使用全站仪进行施工时，在盘左位置对起始点进行置零，然后就直接将望远镜旋转180º，对所放的线进行定向。

其实这就是望远镜视轴与横轴的垂直度超差引起的。

在JJG 100-2003《全站型电子速测仪》检定规程中对望远镜视轴与横轴的垂直度的性能要求用明确规定：在JJG 414-2003《光学经纬仪》检定规程中提供了望远镜视轴与横轴的垂直度的检定方法：在室内布置两支光轴在同一水平线、相差180º的平行光管，其中一支须装有格值不大于30″的分划板，检定装置见下图：光管Ⅰ仪器标有格值的光管Ⅱ精确整平仪器，以盘左位置瞄准平行光管Ⅰ的十字丝分划板中心，固定照准部，纵转望远镜180º，用竖丝中心位置，在平行光管Ⅱ的分划板横丝上读取格值b1。

旋转照准部180º，以盘右位置重复上述检定并读取格值b2。

视准轴与横轴的垂直度按下式计算：c=1/4(b2- b1)t （1）式中：t——平行光管Ⅱ的分划板横丝格值，（″）。

目前，很多测绘专用仪器计量检定部门都拥有多齿分度台，在利用多齿分度台和装有格值不大于30″的分划板的平行光管检定望远镜视准轴与横轴的垂直度时的方法如下：首先精确整平多齿分度台，精确整平仪器，以盘左位置瞄准平行光管Ⅰ的十字丝分划板中心，固定照准部，纵转望远镜180º，旋转多齿分度台180º，用竖丝中心位置，在平行光管的分划板横丝上读取格值b1。

旋转照准部180º，以盘右位置重复上述检定并读取格值b2。

全站仪、水准仪的检验与校正方案一、全站仪检验和校正1、圆水准器的水准轴与仪器的旋转轴平行的检验与校正检验方法 先在平板上设一点A ，整平仪器，然后旋转180°，气泡是否偏移居中位置，若气泡偏移居中位置需要校正。

校正方法 整平仪器，转动脚螺旋使气泡向中间移动偏离量的一半，然后，用校正针拨动圆水准器底下的三个校正螺旋，使气泡达到完全居中的位置。

检验和校正应反复进行，直至仪器转至任何位置气泡始终居中为止，此时，L0L0∥VV 的条件得到满足。

2、照准部水准管轴应、垂直于竖轴的检验与校正检验方法 先将仪器大致整平，转动照准部使其水准管与任意两个脚螺旋的连线平行，调整脚螺旋使气泡居中。

然后将照准部旋转180°（可利用度盘读数），若气泡是否居中，居中说明条件满足，不居中应进行校正。

校正方法 转动与水准管平行的两个脚螺旋，使气泡向中心移动偏离值一半。

用校正针拨动水准管一端的上、下校正螺丝，使气泡居中。

检验与校正必须反复进行，直到满足条件为止。

3、十字丝竖丝垂直于横轴的检验与校正检验方法 整平仪器，用十字丝竖丝瞄准一清晰小点，固定照准部，使望眼镜绕横轴上下微动。

小点是否始终在竖丝上移动，是则满足条件，否则需要进行校正。

校正方法 卸下目镜处的十字丝护盖，松开四个压环螺丝。

微微转动十字丝环，直至望眼镜上下微动时，改点始终在纵丝上为止。

然后拧紧四个压环螺丝，装上十字丝护盖。

4、横轴垂直于竖轴的检验检验方法 在离墙20~30m 处安置仪器，盘左照准墙上高处一点P （垂直角大于30），将望远镜放平，十字丝交点投在墙上定出1P 点；盘右再照准P 点将望眼镜放平，在墙上标出十字丝交点位置2P 点。

21P P 点重合，则说明此条件满足；否则需要计算i 角"tan 2ρ∙∂∙=D di 式中：D 为仪器至P 点的水平距离，d 为1P 、2P的距离，∂为照准P 点时的竖角，"206265"=ρ。

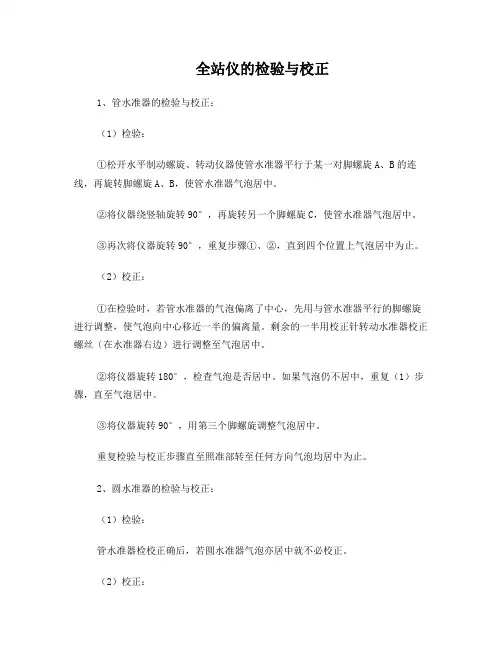

全站仪的检验与校正1、管水准器的检验与校正：（1）检验：①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次将仪器旋转90°，重复步骤①、②，直到四个位置上气泡居中为止。

（2）校正：①在检验时，若管水准器的气泡偏离了中心，先用与管水准器平行的脚螺旋进行调整，使气泡向中心移近一半的偏离量。

剩余的一半用校正针转动水准器校正螺丝（在水准器右边）进行调整至气泡居中。

②将仪器旋转180°，检查气泡是否居中。

如果气泡仍不居中，重复（1）步骤，直至气泡居中。

③将仪器旋转90°，用第三个脚螺旋调整气泡居中。

重复检验与校正步骤直至照准部转至任何方向气泡均居中为止。

2、圆水准器的检验与校正：（1）检验：管水准器检校正确后，若圆水准器气泡亦居中就不必校正。

（2）校正：若气泡不居中，用校正针或内六角搬手调整气泡下方的校正螺丝使气泡居中。

校正时，应先松开气泡偏移方向对面的校正螺丝（1或2个），然后拧紧偏移方向的其余校正螺丝使气泡居中。

气泡居中时，三个校正螺丝的紧固力均应一致。

3、望远镜分划板的检验与校正：（1）检验：①整平仪器后在望远镜视线上选定一目标点A，用分划板十字丝中心照准A 并固定水平和垂直制动手轮。

②转动望远镜垂直微动手轮，使A点移动至视场的边沿（A′点）。

③若Ａ点是沿十字丝的竖丝移动，即A′点仍在竖丝之内的，则十字丝不倾斜不必校正。

如图，A′点偏离竖丝中心，则十字丝倾斜，需对分划板进行校正。

（2）校正：①首先取下位于望远镜目镜与调焦手轮之间的分划板座护盖，便看见四个分划板座固定螺丝。

②用螺丝刀均匀地旋松该四个固定螺丝，绕视准轴旋转分划板座，使A′点落在竖丝的位置上。

③均匀地旋紧固定螺丝，再用上述方法检验校正结果。

④将护盖安装回原位。

4、视准轴与横轴的垂直度（2C）：（1）检验：①距离仪器同高的远处设置目标A，精确整平仪器并打开电源。
