光刻与刻蚀工艺

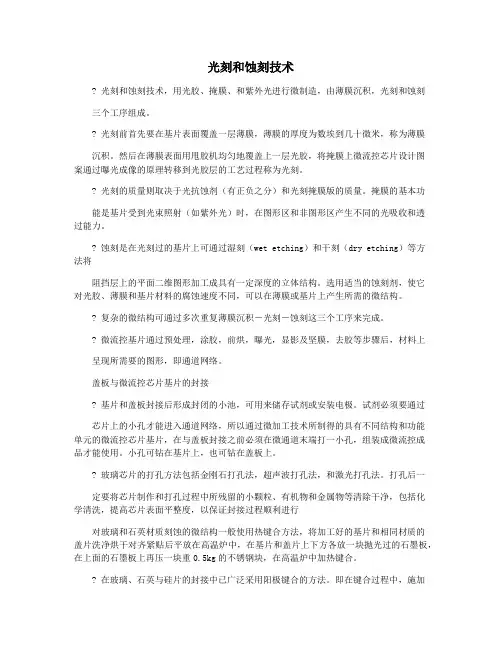

光刻和蚀刻技术? 光刻和蚀刻技术，用光胶、掩膜、和紫外光进行微制造，由薄膜沉积，光刻和蚀刻三个工序组成。

? 光刻前首先要在基片表面覆盖一层薄膜，薄膜的厚度为数埃到几十微米，称为薄膜沉积。

然后在薄膜表面用甩胶机均匀地覆盖上一层光胶，将掩膜上微流控芯片设计图案通过曝光成像的原理转移到光胶层的工艺过程称为光刻。

? 光刻的质量则取决于光抗蚀剂（有正负之分）和光刻掩膜版的质量。

掩膜的基本功能是基片受到光束照射（如紫外光）时，在图形区和非图形区产生不同的光吸收和透过能力。

? 蚀刻是在光刻过的基片上可通过湿刻（wet etching）和干刻（dry etching）等方法将阻挡层上的平面二维图形加工成具有一定深度的立体结构。

选用适当的蚀刻剂，使它对光胶、薄膜和基片材料的腐蚀速度不同，可以在薄膜或基片上产生所需的微结构。

? 复杂的微结构可通过多次重复薄膜沉积－光刻－蚀刻这三个工序来完成。

? 微流控基片通过预处理，涂胶，前烘，曝光，显影及坚膜，去胶等步骤后，材料上呈现所需要的图形，即通道网络。

盖板与微流控芯片基片的封接? 基片和盖板封接后形成封闭的小池，可用来储存试剂或安装电极。

试剂必须要通过芯片上的小孔才能进入通道网络，所以通过微加工技术所制得的具有不同结构和功能单元的微流控芯片基片，在与盖板封接之前必须在微通道末端打一小孔，组装成微流控成品才能使用。

小孔可钻在基片上，也可钻在盖板上。

? 玻璃芯片的打孔方法包括金刚石打孔法，超声波打孔法，和激光打孔法。

打孔后一定要将芯片制作和打孔过程中所残留的小颗粒、有机物和金属物等清除干净，包括化学清洗，提高芯片表面平整度，以保证封接过程顺利进行对玻璃和石英材质刻蚀的微结构一般使用热键合方法，将加工好的基片和相同材质的盖片洗净烘干对齐紧贴后平放在高温炉中，在基片和盖片上下方各放一块抛光过的石墨板，在上面的石墨板上再压一块重0.5kg的不锈钢块，在高温炉中加热键合。

? 在玻璃、石英与硅片的封接中已广泛采用阳极键合的方法。

光刻与刻蚀工艺流程光刻和刻蚀是微电子加工过程中常用的两个工艺步骤。

光刻用于创建芯片上的图案，而刻蚀则用于移除不需要的材料。

以下是光刻和刻蚀的工艺流程。

光刻工艺流程：1.沉积光刻胶：首先，在硅片上沉积一层光刻胶。

这是一个具有高度选择性和可重复性的光敏聚合物材料，能够在曝光过程中改变化学性质。

2.乾燥和前处理：将光刻胶乾燥，然后对其进行前处理，例如去除表面的污垢和残留物。

3.涂布光刻胶：用涂胶机将光刻胶均匀地涂布在硅片的表面。

4.烘烤：将涂覆有光刻胶的硅片进行烘烤，以去除溶剂并使光刻胶层变得坚硬和耐久。

5.对位：将掩模对位仪对准硅片上的光刻胶层，确保光刻胶上的图案与所需的芯片图案完全一致。

6.曝光：通过紫外线照射机将光传递到光刻胶上，使其形成与掩模图案相同的图案。

7.显影：使用显影液处理光刻胶，显影液会将未曝光的部分光刻胶溶解掉，只留下曝光过的部分。

刻蚀工艺流程：1.腐蚀栅极：首先，通过化学腐蚀将栅极区域的金属材料去除，只保留未覆盖的部分，以便后续步骤。

2.沉积绝缘层：然后，在晶圆上沉积一层绝缘层材料，用以隔离电路的不同层次。

3.涂胶和曝光：使用同样的光刻胶工艺，在绝缘层表面涂覆光刻胶，并将掩模对位仪对准绝缘层上的光刻胶层。

4.显影：通过显影液处理光刻胶，保留所需的图案，暴露绝缘层。

5.刻蚀绝缘层：使用化学腐蚀或物理刻蚀技术，将未被光刻胶保护的绝缘层材料去除，使其与下方的层次保持相同的图案。

6.清洗和检验：最后，对晶圆进行清洗，以去除残留的光刻胶和刻蚀剂。

然后，对刻蚀图案进行检验，确保其质量和精确度。

这就是光刻和刻蚀的工艺流程。

通过这些步骤，可以在微电子芯片上创建复杂的电路和结构，以实现功能丰富的科技产品。

光刻与刻蚀工艺流程光刻和刻蚀是半导体工艺中重要的步骤，用于制备芯片中的电路。

光刻是一种通过使用光敏剂和光刻胶来转移图案到硅片上的技术。

刻蚀则是指使用化学物质或物理能量来去除或改变表面的材料。

光刻工艺流程分为四个主要步骤：准备硅片、涂敷光刻胶、曝光和开发。

首先，准备硅片。

这包括清洗硅片表面以去除杂质和污染物，然后通过浸泡于化学溶液中或使用化学气相沉积等方法在硅片上形成一层光刻胶的基础层。

第二步是涂敷光刻胶。

将光刻胶倒入旋转涂胶机的旋转碟中，然后将硅片放置在碟上。

通过旋转碟和光刻胶的黏度控制，使光刻胶均匀地铺在硅片上。

光刻胶的厚度取决于所需的图案尺寸和深度。

第三步是曝光。

在光刻机中，将掩膜对准硅片，然后使用紫外线照射光刻胶。

掩膜是一个透明的玻璃或石英板，上面有所需的电路图案。

曝光过程中，光刻胶中的光敏剂会发生化学反应，使得光刻胶在被曝光的区域变得溶解性，而未被曝光的区域仍保持完整。

最后一步是开发。

在开发过程中，使用盐酸、溶液或者有机溶剂等化学溶液将未曝光的光刻胶从硅片上溶解掉。

溶解后就会出现光刻胶的图案，这相当于将掩膜中的图案转移到硅片上。

在完成开发后，再对硅片进行清洗和干燥的处理。

刻蚀工艺流程通常根据需要的深度和形状来选择不同的刻蚀技术。

常见的刻蚀技术有湿刻蚀和干刻蚀。

湿刻蚀是将硅片浸泡在一个含有化学溶液的反应槽中，溶液会去除不需要的材料。

刻蚀速度取决于化学溶液中的浓度和温度以及刻蚀时间。

湿刻蚀通常用于较浅的刻蚀深度和简单的结构。

干刻蚀是使用物理能量如等离子体来去除材料。

等离子体刻蚀分为反应离子束刻蚀(RIE)和电感耦合等离子体刻蚀(ICP)。

在等离子体刻蚀中，通过加热到高温的氩气等离子体释放离子，离子会以高速束流撞击竖立在硅片表面的物质，去除不需要的材料。

干刻蚀通常用于深刻蚀和复杂的纳米级结构。

在刻蚀过程中，为了保护不需要刻蚀的区域，通常会将硅片用光刻胶进行覆盖。

在刻蚀结束后，光刻胶可以去除，暴露出所需要的图案。

第八章光刻与刻蚀工艺模板光刻与刻蚀工艺是现代集成电路制造中的重要工艺环节之一、光刻技术用于在硅片上制作电路图形，而刻蚀技术则用于去除不需要的材料，以形成所需的电路结构。

本章将介绍光刻与刻蚀工艺的基本原理及常见的工艺模板。

一、光刻工艺模板在光刻工艺中，需要使用光刻胶作为图形保护层，以及光罩作为图形的模板。

光刻模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板是一种常见的光刻工艺模板，它的制作过程相对简单。

首先，将一块纯净的硅片进行氧化处理，形成硅的氧化层。

然后，在氧化层上通过光刻技术制作所需的图形。

最后，使用化学刻蚀方法去除不需要的硅的氧化层，就可以得到所需的硅片模板。

硅片模板具有较好的精度和可靠性，能够满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板是利用光刻胶作为模板材料的一种工艺模板。

光刻胶是一种感光性的聚合物材料，可以在光照的作用下发生化学反应。

在光刻工艺中，首先将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

接下来，使用化学方法或溶剂去除不需要的光刻胶，就可以得到所需的光刻胶模板。

光刻胶模板制作过程简单，成本较低。

同时，光刻胶模板的精度较高，可以满足微纳加工的要求。

然而，光刻胶模板的使用寿命较短，通常只能使用几次。

在刻蚀工艺中，需要使用刻蚀胶作为图形保护层，以及刻蚀模板作为图形的模板。

刻蚀模板通常由硅片或光刻胶制成，可以通过不同的工艺步骤来实现具体的图形需求。

1.硅片模板硅片模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，在硅片上通过光刻技术制作所需的图形，然后使用化学刻蚀方法去除不需要的硅材料，就可以得到所需的刻蚀模板。

硅片模板具有较高的精度和可靠性，可以满足微纳加工的要求。

然而，硅片模板制作过程复杂，成本较高。

2.光刻胶模板光刻胶模板在刻蚀工艺中的制作方法与光刻工艺类似。

首先，将光刻胶涂覆在硅片上，然后通过光刻曝光将所需的图形转移到光刻胶上。

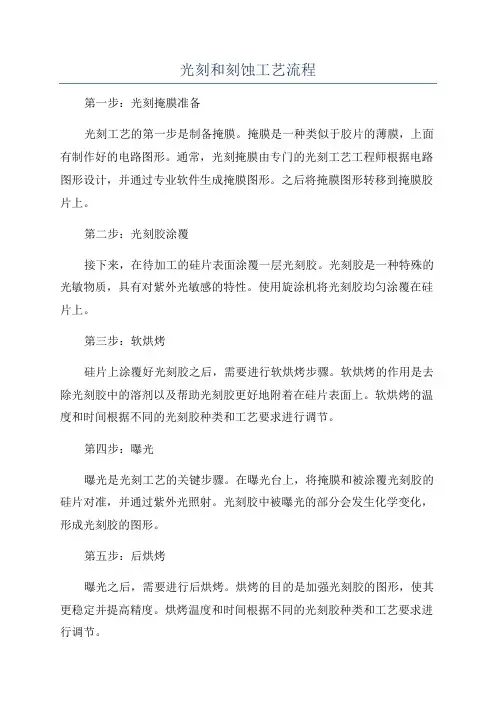

光刻和刻蚀工艺流程第一步：光刻掩膜准备光刻工艺的第一步是制备掩膜。

掩膜是一种类似于胶片的薄膜，上面有制作好的电路图形。

通常，光刻掩膜由专门的光刻工艺工程师根据电路图形设计，并通过专业软件生成掩膜图形。

之后将掩膜图形转移到掩膜胶片上。

第二步：光刻胶涂覆接下来，在待加工的硅片表面涂覆一层光刻胶。

光刻胶是一种特殊的光敏物质，具有对紫外光敏感的特性。

使用旋涂机将光刻胶均匀涂覆在硅片上。

第三步：软烘烤硅片上涂覆好光刻胶之后，需要进行软烘烤步骤。

软烘烤的作用是去除光刻胶中的溶剂以及帮助光刻胶更好地附着在硅片表面上。

软烘烤的温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第四步：曝光曝光是光刻工艺的关键步骤。

在曝光台上，将掩膜和被涂覆光刻胶的硅片对准，并通过紫外光照射。

光刻胶中被曝光的部分会发生化学变化，形成光刻胶的图形。

第五步：后烘烤曝光之后，需要进行后烘烤。

烘烤的目的是加强光刻胶的图形，使其更稳定并提高精度。

烘烤温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第六步：显影显影是将光刻胶中未曝光的部分溶解掉的步骤。

将硅片浸入特定的显影液中，显影液会将光刻胶中溶解掉的部分清除掉，形成具有电路图形的光刻胶。

第七步：刻蚀刻蚀是将未被光刻胶保护的硅片表面精确地去除掉部分的步骤，以形成电路图形。

刻蚀液根据硅片的材料和刻蚀目标而确定。

将硅片浸入刻蚀液中，刻蚀液会剥离掉没有光刻胶保护的硅片表面，形成光刻胶的图形。

第八步：去光刻胶刻蚀完成后，需要将光刻胶从硅片上去除。

通常使用酸性或碱性溶液将光刻胶溶解掉。

去光刻胶后，就得到了具有电路图形的硅片。

以上就是光刻和刻蚀的工艺流程。

光刻和刻蚀工艺对于微电子芯片的制造至关重要，能够提供精确的电路图形，是制造集成电路的基础步骤。

随着技术的不断发展，光刻和刻蚀工艺也在不断改进，以满足高集成度和高性能的微电子芯片的制造需求。

光刻与刻蚀工艺pptxx年xx月xx日contents •光刻与刻蚀工艺简介•光刻工艺详细介绍•刻蚀工艺详细介绍•光刻与刻蚀工艺的挑战与对策•光刻与刻蚀工艺的发展趋势目录01光刻与刻蚀工艺简介1光刻工艺原理23利用光子能量将光刻胶上的分子激活，使其可进行化学反应。

光学曝光将光刻胶上的图形转移到半导体基板上的过程。

图形转移对光刻胶和半导体基板表面进行化学处理，以实现图形的精细加工。

表面处理利用液体化学试剂将半导体表面的材料溶解。

刻蚀工艺原理湿法刻蚀利用等离子体或离子束等高能粒子将半导体表面的材料去除。

干法刻蚀刻蚀过程中，被刻蚀材料与阻挡层材料的去除速率之比。

选择比1光刻与刻蚀工艺的关系23光刻工艺是制造芯片的核心技术，通过光刻胶上的图形控制半导体表面的加工。

刻蚀工艺是将光刻胶上的图形转移到半导体表面的关键步骤，要求高精度和高一致性。

光刻和刻蚀工艺的组合直接决定了芯片制造的质量、产量和成本。

02光刻工艺详细介绍03运动控制系统运动控制系统精确控制掩膜与光刻胶之间的相对位置，确保图形对准和重复性。

光刻机工作原理01曝光系统曝光系统将掩膜上的图形转换为光刻胶上的图形，是光刻机的核心部分。

02投影系统投影系统将曝光系统输出的光线聚焦到光刻胶表面，实现小比例图形转移。

光学接触剂是低分子聚合物，具有高度透明性和低折射率。

光学接触剂正性光刻胶受到光照后会发生交联反应，形成网状结构，耐腐蚀性强。

正性光刻胶负性光刻胶受到光照后会发生降解反应，形成可溶性物质，易于清除。

负性光刻胶光刻胶的分类与性质增加对比度通过优化涂层和选择合适的光源和波长，增加光刻胶与衬底之间的对比度。

提高分辨率采用短波长光源和高级数值孔径透镜，提高光刻机分辨率。

提高精度和一致性采用先进的控制系统和误差修正技术，提高光刻胶图形的精度和一致性。

光刻工艺的优化03刻蚀工艺详细介绍离子刻蚀机以离子束或离子束辅助化学反应的方式进行刻蚀。

具有各向异性刻蚀、高分辨率和低损伤等优点，但刻蚀速率较慢，设备昂贵。

反应离子刻蚀与光刻的关系
反应离子刻蚀（Reactive Ion Etching，RIE）和光刻（Photolithography）是半导体制造中常用的两种工艺步骤。

它们在制造微电子器件中起着互补的作用。

1. 光刻是一种通过光敏剂在半导体材料表面形成光阻图案的方法。

它将纳米级的图案转移到硅片表面，以定义出光刻胶的模式。

光刻通常是在光刻机中进行的，通过紫外光或可见光照射光刻胶，使其固化或聚合，然后将胶层暴露在化学等蚀刻剂中。

2. 反应离子刻蚀是一种通过在等离子体中产生化学反应来去除材料表面的方法。

在RIE中，离子源产生了反应离子，这些
离子通过气体加以加热并被施加在材料表面上。

这些离子在与器件表面接触时会发生化学反应，从而离子化材料表面的原子并将其除去。

RIE可控制刻蚀速率和选择性，并且对于制造高
精度微细结构尤其有用。

在半导体制造的流程中，光刻和RIE通常是一个迭代的过程，其步骤如下：
1. 光刻层：通过光刻在材料表面形成光刻胶图案。

2. 蚀刻层选择性：在RIE中，利用化学反应去除未被光刻所
定义的区域的材料。

3. 光刻胶去除：通过化学方法将光刻胶从材料表面除去。

4. 重复上述步骤直到完成所需的结构。

因此，反应离子刻蚀和光刻是相互依赖的。

光刻定义了蚀刻区域的模式，而RIE通过化学反应去除非蚀刻的材料，从而形
成具有精确几何形状的微细结构。

两者在半导体工艺中密切配合，共同实现微电子器件的制造。
